En los capítulos anteriores, todas las operaciones se realizaron en el dominio espacial, en el que los algoritmos actúan directamente sobre los valores de intensidad de los píxeles.
En este capítulo se presentará un enfoque complementario: el dominio de la frecuencia, en el cual la imagen se representa mediante las variaciones espaciales de intensidad, y no solo por los valores individuales de los píxeles.
El concepto de frecuencia espacial describe la rapidez con la que la intensidad varía a lo largo de la imagen. Las variaciones lentas corresponden a bajas frecuencias, mientras que los bordes, los detalles finos y los ruidos corresponden a altas frecuencias.
Esta representación se basa en el hecho de que cualquier imagen digital discreta puede descomponerse en una combinación de funciones ortogonales. La Transformada de Fourier utiliza una base de exponenciales complejas bidimensionales (equivalentes a senoides con orientación y frecuencia específicas). Otras transformadas, como la Transformada de Cosenos (DCT) y la Transformada Wavelet (DWT), utilizan diferentes familias de funciones de base — cosenos bidimensionales en el caso de la DCT, y funciones con soporte compacto en el caso de las wavelets.
Entre las principales aplicaciones de esta representación se destacan:
Al concluir este capítulo, usted será capaz de:
import os, urllib.request
url = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph/config.py"
if not os.path.exists("config.py"):
urllib.request.urlretrieve(url, "config.py")
import config
config.setup()
from morph import mm
import numpy as np✅ Entorno listo. Morph: 1.1.9 | OpenCV: 5.0.0El análisis de Fourier se basa en el principio de que cualquier señal periódica puede representarse como una suma de funciones senoidales con diferentes frecuencias, amplitudes y fases. Este concepto también se aplica a las imágenes digitales, permitiendo representarlas en el dominio de la frecuencia en lugar del dominio espacial.

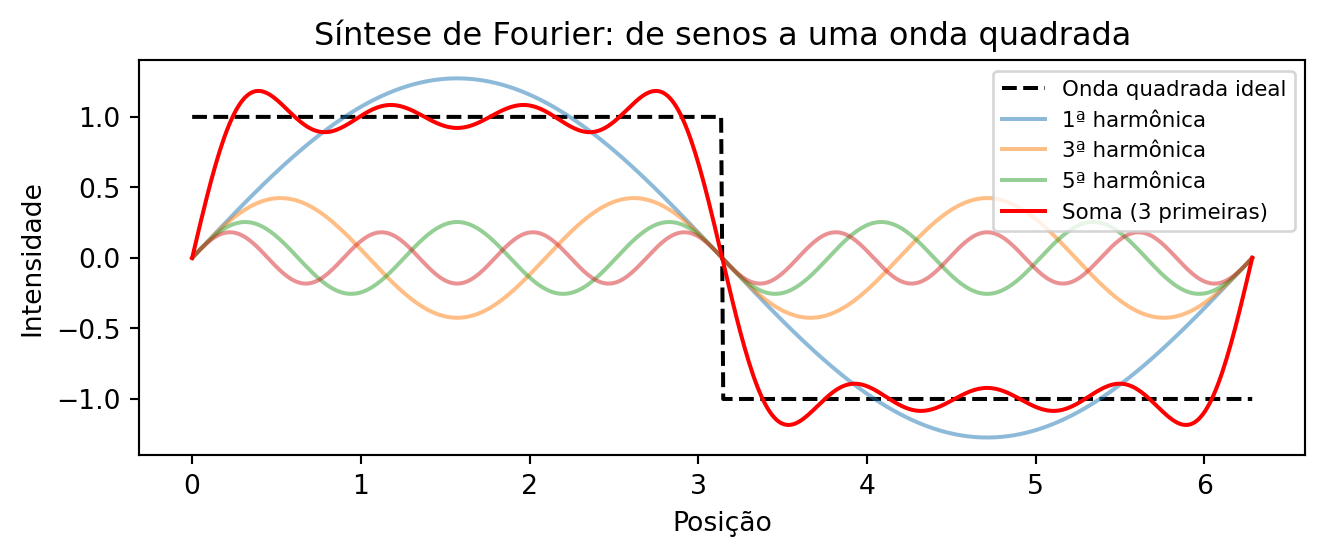

La Figura 5.1 ilustra esta descomposición para una señal unidimensional. En el caso de una imagen, la Transformada Discreta de Fourier (DFT) convierte la matriz de intensidades \(f(x,y)\) en un conjunto de coeficientes que describe la contribución de las diferentes frecuencias espaciales presentes en la imagen.
Antes de estudiar imágenes bidimensionales, el simulador de la Figura 5.2 ilustra el principio del análisis de Fourier para señales unidimensionales: una forma de onda puede aproximarse mediante la suma de senoides con diferentes frecuencias y amplitudes.
A medida que se añaden nuevos términos, la suma de las senoides (curva negra) se aproxima a la forma de onda de referencia (trazada). El gráfico inferior presenta el espectro de amplitudes, indicando la contribución de cada frecuencia a la reconstrucción de la señal.
Explore el simulador y responda:
1. ¿Cuántos términos son necesarios para una buena aproximación de la onda cuadrada?
Con aproximadamente 15 a 20 términos, la forma de la onda ya se aproxima bien a la referencia. Sin embargo, cerca de las discontinuidades permanece una pequeña oscilación, conocida como fenómeno de Gibbs, que no desaparece incluso con la adición de más términos.
2. ¿Cuál forma converge más rápidamente? ¿Por qué?
La onda triangular converge más rápidamente, pues las amplitudes de sus armónicos decaen más rápido que las de la onda cuadrada y la onda de diente de sierra. Como consecuencia, pocos términos ya producen una buena aproximación.
3. ¿Cómo cambia el espectro entre la onda cuadrada y la triangular?
Ambas poseen únicamente armónicos impares, pero, en la onda triangular, las amplitudes disminuyen mucho más rápidamente. Así, pocos armónicos son suficientes para reconstruir la señal con buena precisión.
Al aplicar la Transformada Discreta de Fourier (DFT) a una imagen y visualizar el módulo de sus coeficientes (ver Figura 5.5), se obtiene el espectro de magnitud, que muestra la distribución de las frecuencias espaciales presentes en la imagen.
El coeficiente ubicado en el origen de la DFT, denominado componente DC (Direct Current), corresponde a la frecuencia nula y representa la intensidad media de la imagen. Por convención, dicho coeficiente se almacena en la esquina superior izquierda del espectro. Para facilitar su interpretación, se aplica la operación FFT Shift, que desplaza la componente DC al centro de la imagen. Tras este desplazamiento, las bajas frecuencias se concentran en la región central, mientras que las altas frecuencias se sitúan cerca de los bordes, tal como resume la Tabla 5.1.
| Región del espectro | Componentes predominantes | Ejemplos en la imagen |
|---|---|---|
| Centro (bajas frecuencias) | Variaciones espaciales lentas | Iluminación, regiones homogéneas y formas globales |
| Región intermedia (frecuencias medias) | Variaciones de escala intermedia | Texturas y patrones repetitivos |
| Bordes (altas frecuencias) | Variaciones espaciales rápidas | Contornos, detalles finos y ruido |
Esta organización facilita la interpretación del espectro y el diseño de filtros. La atenuación de las bajas frecuencias reduce las variaciones globales de intensidad, mientras que la atenuación de las altas frecuencias suaviza la imagen al disminuir los detalles finos y parte del ruido.

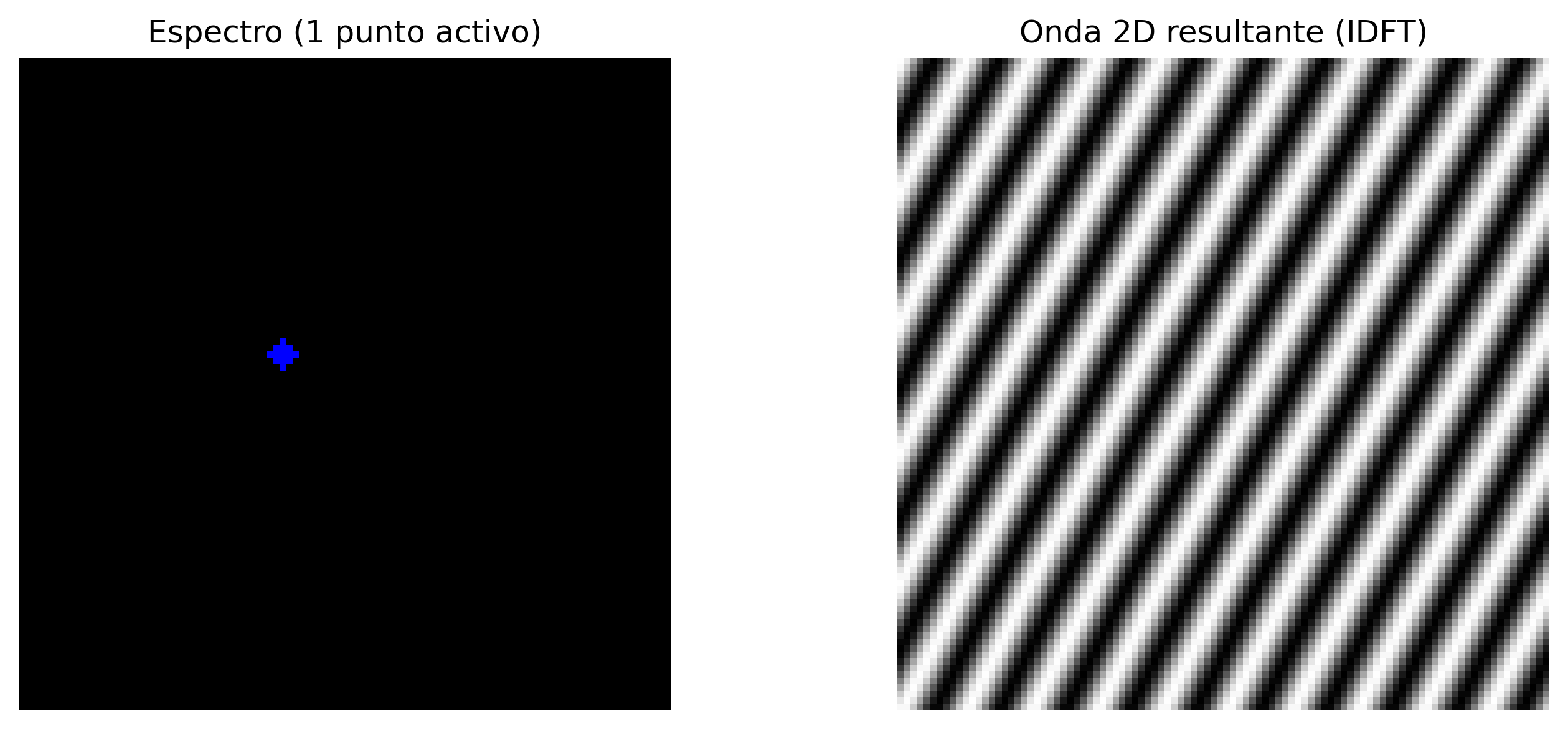

Antes de presentar la formulación matemática de la Transformada Discreta de Fourier (DFT), es útil analizar su inversa, denominada Transformada Discreta Inversa de Fourier (IDFT). Considere un espectro en el que todos los coeficientes sean nulos, excepto uno. Un ejemplo de esta construcción se presenta en el código de la Figura 5.3 y puede explorarse interactivamente en el simulador de la Figura 5.4..
La imagen reconstruida es una senoide bidimensional. La posición del coeficiente en el espectro determina su orientación y su frecuencia espacial, mientras que su magnitud y su fase definen, respectivamente, su amplitud y su desplazamiento espacial. Así, cada coeficiente de la DFT representa una componente senoidal, y la imagen original puede reconstruirse mediante la suma de todas estas componentes.
import cv2
N_grid = 100
espectro_vazio = np.zeros((N_grid, N_grid), dtype=complex)
# Encendiendo un unico punto (frecuencia) fuera del centro
u0, v0 = 10, 5
espectro_vazio[N_grid//2 - v0, N_grid//2 - u0] = 1000
# Regresando al dominio espacial (IDFT)
onda_2d = np.real(np.fft.ifft2(np.fft.ifftshift(espectro_vazio)))
onda_vis = cv2.normalize(onda_2d, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
espectro_vis = cv2.normalize(
np.abs(espectro_vazio), None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
# Resalte visual del punto
espectro_color = cv2.cvtColor(espectro_vis, cv2.COLOR_GRAY2BGR)
cv2.circle(espectro_color, (N_grid//2 - u0, N_grid//2 - v0), 2, (0, 0, 255), -1)
mm.show([espectro_color, onda_vis],
titles=["Espectro (1 punto activo)", "Onda 2D resultante (IDFT)"],
cols=2, figsize=(10, 4))
Considere una imagen \(f(x,y)\) con dimensiones \(M \times N\). Su Transformada Discreta de Fourier 2D (DFT) se define por:
\[ F(u,v) = \sum_{x=0}^{M-1} \sum_{y=0}^{N-1} f(x,y)\, e^{-j2\pi\left(\frac{ux}{M}+\frac{vy}{N}\right)} \tag{5.1}\]
donde \(u = 0, 1, \ldots, M-1\) y \(v = 0, 1, \ldots, N-1\) representan las frecuencias discretas en las direcciones horizontal y vertical, respectivamente. El término exponencial corresponde a una senoide bidimensional, cuya frecuencia y orientación están determinadas por los índices \((u,v)\).
La Transformada Discreta Inversa de Fourier 2D (IDFT) reconstruye la imagen original a partir de sus coeficientes:
\[ f(x,y) = \frac{1}{MN} \sum_{u=0}^{M-1} \sum_{v=0}^{N-1} F(u,v)\, e^{j2\pi\left(\frac{ux}{M}+\frac{vy}{N}\right)} \tag{5.2}\]
Las Ecuaciones Ecuación 5.1 y Ecuación 5.2 muestran que la DFT y la IDFT forman un par de transformaciones: la primera convierte la imagen al dominio de la frecuencia, mientras que la segunda reconstruye exactamente la imagen original a partir de sus coeficientes.
El término \(j\) denota la unidad imaginaria, definida por \(j^2 = -1\). En ingeniería y procesamiento de señales, se adopta \(j\) en lugar de \(i\) para evitar conflictos con la notación de corriente eléctrica. Su uso en la exponencial compleja, regida por la fórmula de Euler (\(e^{j\theta} = \cos\theta + j\sin\theta\)), permite representar de forma compacta la amplitud y la fase de cada frecuencia espacial presente en la imagen.
El coeficiente \(F(0,0)\), denominado componente DC (Direct Current), es igual a la suma de las intensidades de todos los píxeles de la imagen (ver Figura 5.5):
\[ F(0,0)=MN\,\bar{f}, \]
donde \(\bar{f}\) es la intensidad media de la imagen. Por ello, el componente DC representa el nivel medio de intensidad y, en la mayoría de las imágenes naturales, posee la mayor magnitud del espectro.
Los demás coeficientes representan variaciones en torno a esa media. Tras la aplicación del FFT Shift, el componente DC se desplaza al centro del espectro, concentrando las bajas frecuencias en la región central y las altas frecuencias en los bordes.
Cada coeficiente de la Transformada Discreta de Fourier (DFT) es un número complejo y puede escribirse como
\[ F(u,v)=R(u,v)+j\,I(u,v), \]
donde \(R(u,v)\) e \(I(u,v)\) corresponden, respectivamente, a las partes real e imaginaria del coeficiente. De la Ecuación Ecuación 5.1, se obtienen
\[ R(u,v)= \sum_{x=0}^{M-1}\sum_{y=0}^{N-1} f(x,y) \cos\!\left( 2\pi\left(\frac{ux}{M}+\frac{vy}{N}\right) \right), \]
y
\[ I(u,v)= - \sum_{x=0}^{M-1}\sum_{y=0}^{N-1} f(x,y) \sin\!\left( 2\pi\left(\frac{ux}{M}+\frac{vy}{N}\right) \right). \]
A partir de esta representación, se definen dos magnitudes fundamentales:
\[ |F(u,v)|=\sqrt{R(u,v)^2+I(u,v)^2}; \]
\[ \phi(u,v)=\operatorname{atan2}\!\left(I(u,v),\,R(u,v)\right). \]
Así, cada coeficiente también puede escribirse en su forma polar,
\[ F(u,v)=|F(u,v)|\,e^{j\phi(u,v)}. \]
El espectro de Fourier puede, por tanto, visualizarse mediante dos imágenes distintas: el espectro de magnitud, normalmente utilizado para analizar la distribución de las frecuencias, y el espectro de fase, que describe la organización espacial de las componentes senoidales.
Aunque el espectro de magnitud sea el más utilizado para la inspección visual, la fase contiene gran parte de la información estructural de la imagen. La combinación de magnitud y fase permite reconstruir exactamente la imagen original mediante la IDFT.

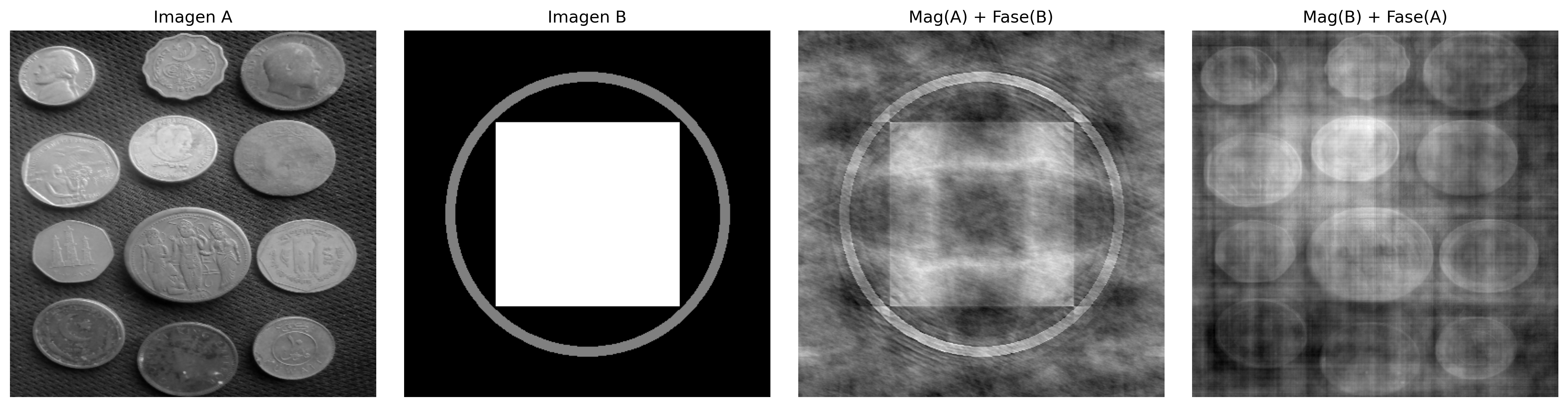

Una demostración clásica consiste en combinar la magnitud de una imagen con la fase de otra y reconstruir el resultado. Este experimento evidencia que:
Cuando una imagen se reconstruye con la magnitud de A y la fase de B, el resultado tiende a parecerse más a B que a A, evidenciando que la fase es el principal componente responsable de la organización espacial de la escena. Sin embargo, la magnitud sigue siendo importante, ya que modula el contraste de las estructuras reconstruidas. Así, una reconstrucción fiel depende de la combinación coherente entre magnitud y fase.
Un ejemplo de este comportamiento se presenta en la Figura 5.6.
La fase de una señal desempeña papeles distintos en audio e imágenes:
En ambos dominios, la magnitud está relacionada con la intensidad de los componentes de frecuencia: en audio, influye en el timbre y la intensidad percibida; en imágenes, influye en el contraste y la textura.
# ── Experimento: La Importancia de la Fase ───────────────────────────────────────
# ── Carga de la imagen ────────────────────────────────────────────────────
url = "https://upload.wikimedia.org/wikipedia/commons/2/25/GAZI.MD.AHAD_11.jpg"
caminho = "imagens/coins.jpg"
if not os.path.exists(caminho):
os.makedirs("imagens", exist_ok=True)
img_obj = mm.read(url, pil=True)
mm.write(img_obj, caminho)
else:
img_obj = mm.read(caminho, pil=True)
img_color = np.array(img_obj)
img_gray = mm.gray(img_color)
img_a = cv2.resize(img_gray, (400, 400))
# Crear una imagen B sintética (patrón geométrico)
img_b = np.zeros((400, 400), dtype=np.uint8)
cv2.rectangle(img_b, (100, 100), (300, 300), 255, -1)
cv2.circle(img_b, (200, 200), 150, 128, 10)
FA = np.fft.fft2(img_a)
FB = np.fft.fft2(img_b)
# Intercambio de Fase
rec_A_mag_B_fase = np.real(np.fft.ifft2(np.abs(FA) * np.exp(1j * np.angle(FB))))
rec_B_mag_A_fase = np.real(np.fft.ifft2(np.abs(FB) * np.exp(1j * np.angle(FA))))
mm.show(
[img_a, img_b, rec_A_mag_B_fase, rec_B_mag_A_fase],
titles=["Imagen A", "Imagen B", "Mag(A) + Fase(B)", "Mag(B) + Fase(A)"],
cols=4, figsize=(16, 4)
)
print("💡 La fase preserva bordes y contornos; la magnitud controla contraste y")
print("textura. En audio estéreo, la fase afecta la localización espacial; en")
print("imágenes, determina la organización de la escena.")
💡 La fase preserva bordes y contornos; la magnitud controla contraste y
textura. En audio estéreo, la fase afecta la localización espacial; en

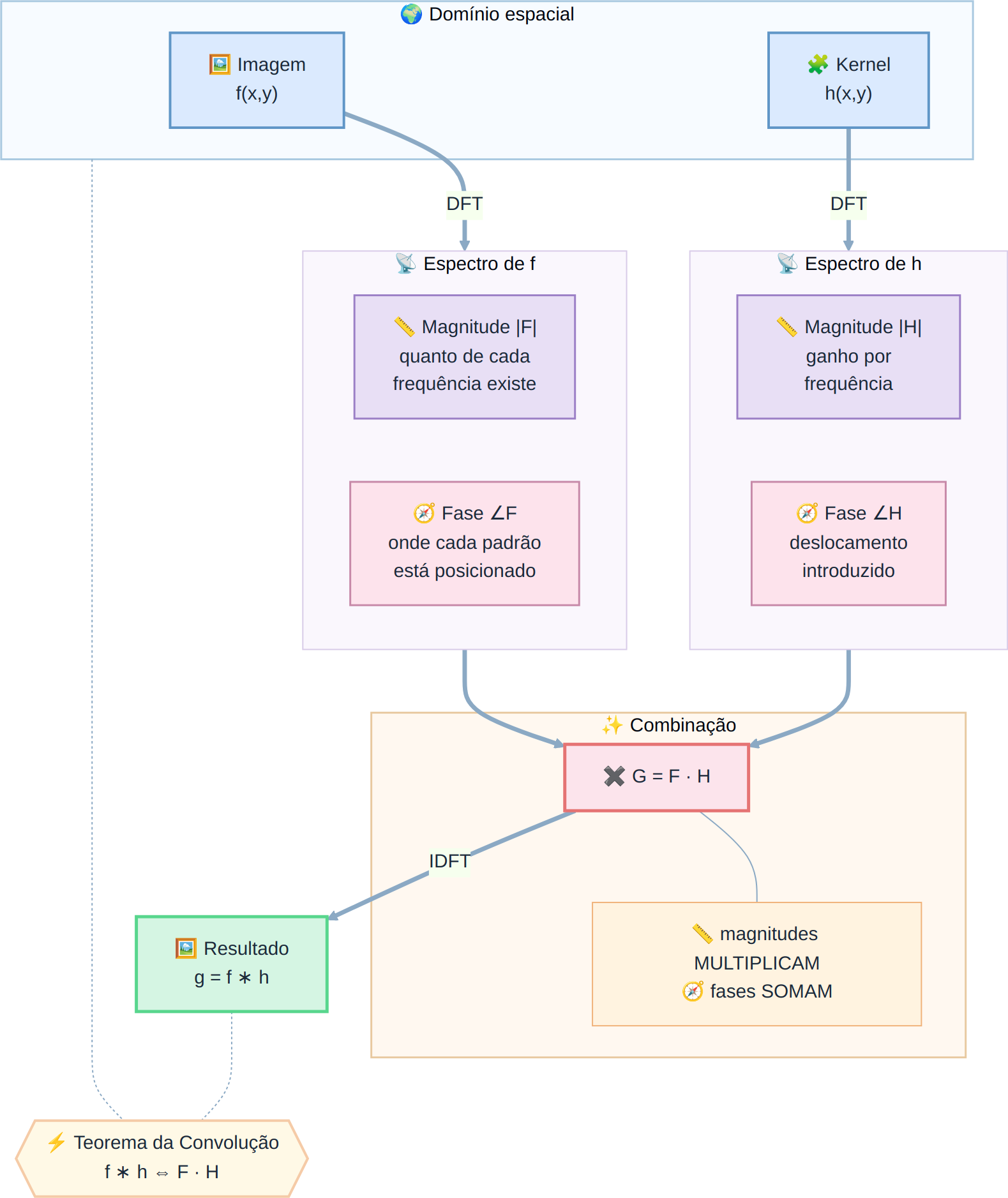

imágenes, determina la organización de la escena.El Teorema de la Convolución establece una relación fundamental entre los dominios espacial y de la frecuencia:
\[ f(x,y) \circledast h(x,y) \;\overset{\mathcal{F}}{\longleftrightarrow}\; F(u,v)\,H(u,v) \tag{5.3}\]
donde \(\circledast\) representa la convolución circular discreta. Así, la convolución entre una imagen \(f(x,y)\) y un filtro \(h(x,y)\) puede sustituirse por la multiplicación de sus espectros.
En la práctica, para obtener el mismo resultado de la convolución lineal realizada en el dominio espacial, se aplica relleno con ceros (zero-padding) antes de la Transformada Rápida de Fourier (FFT), evitando artefactos en los bordes de la imagen.
Sin embargo, no siempre el filtrado en el dominio de la frecuencia es la alternativa más eficiente. Para filtros como el gaussiano y el filtro de la media (Box Filter), la propiedad de separabilidad permite reducir significativamente el costo computacional de la convolución en el dominio espacial.
Un kernel separable puede escribirse como el producto externo de dos vectores unidimensionales,
\[ H = v\,h^T, \]
lo que permite que la convolución bidimensional se reemplace por dos convoluciones unidimensionales consecutivas: una en la dirección horizontal y otra en la vertical.
En cambio, un kernel no separable no admite esta descomposición y, por lo tanto, su convolución debe realizarse directamente sobre la vecindad bidimensional.
En la práctica, para un kernel de dimensión \(K \times K\), la convolución directa requiere \(K^2\) multiplicaciones por píxel, mientras que un kernel separable requiere solo \(2K\) multiplicaciones, reduciendo significativamente el costo computacional.
Considere una imagen de dimensiones \(M \times N\) y un filtro cuadrado de tamaño \(K \times K\). La Tabla 5.2 compara la complejidad de las principales estrategias de filtrado.
| Método de Filtrado | Complejidad Asintótica | Dependencia de \(K\) | Aplicación típica |
|---|---|---|---|
| Espacial no separable | \(\mathcal{O}(MNK^2)\) | Cuadrática | Kernels pequeños y no separables |
| Espacial separable | \(\mathcal{O}(MNK)\) | Lineal | Filtros Gaussiano y de la media |
| Vía FFT | \(\mathcal{O}(MN\log(MN))\) | Independiente de \(K\) | Kernels grandes |
Para kernels pequeños, la convolución espacial, especialmente cuando el filtro es separable, suele ser más eficiente debido al bajo costo de las operaciones. A medida que el tamaño del kernel aumenta, el filtrado vía FFT se vuelve más ventajoso, ya que su costo prácticamente no depende de la dimensión del filtro.

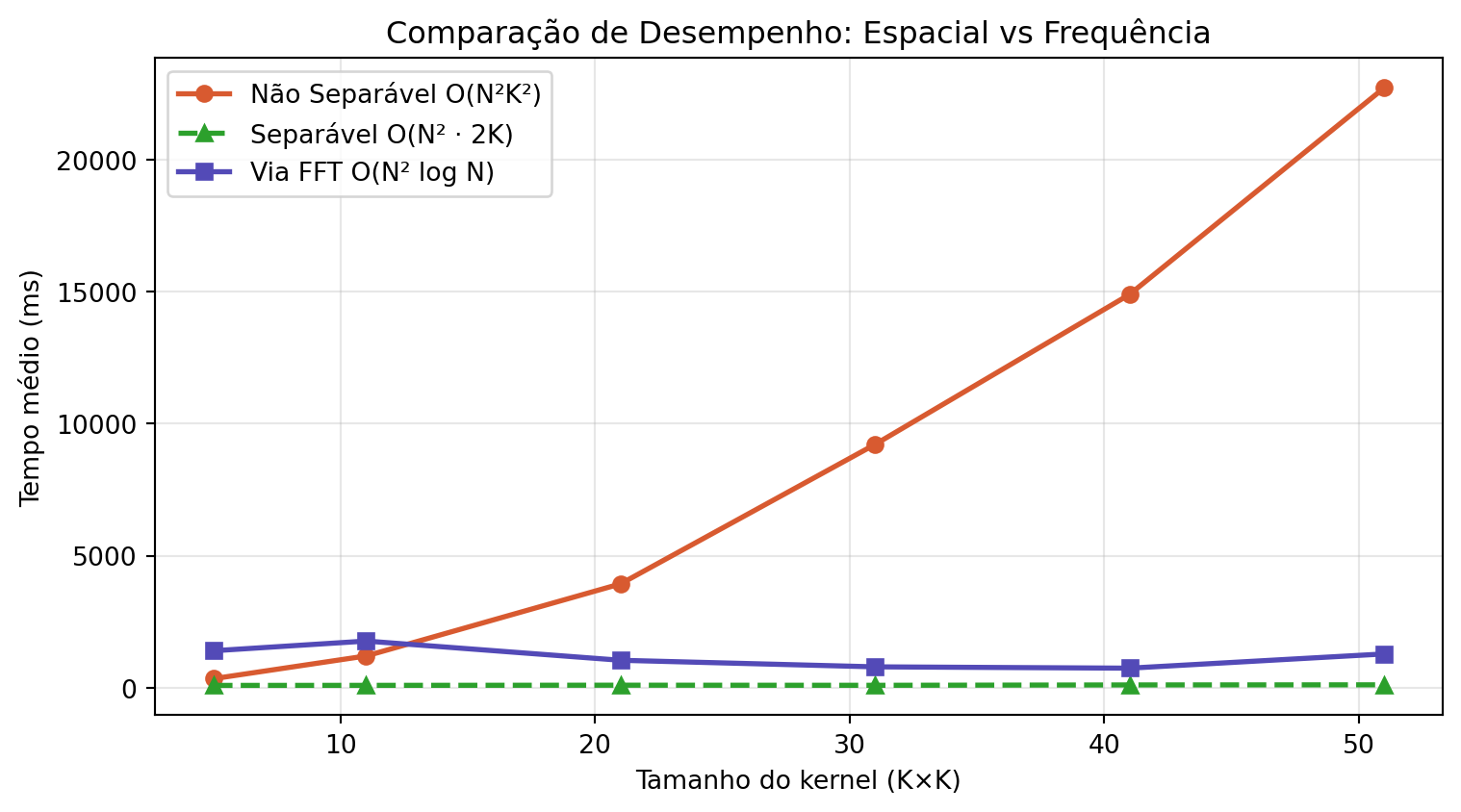

El gráfico obtenido en el ensayo con la imagen de las monedas (\(2560 \times 1920\)), presentado en la Figura 5.7, confirma el comportamiento previsto por el análisis de complejidad computacional.
Convolución no separable (\(\mathcal{O}(MNK^2)\))
La convolución directa presenta un crecimiento cuadrático con el tamaño del kernel. Para valores pequeños de \(K\), el costo es bajo, pero aumenta rápidamente a medida que el kernel crece, volviéndose inviable para aplicaciones en tiempo real.
Filtrado mediante FFT (\(\mathcal{O}(MN \log(MN))\))
El costo de la FFT depende únicamente del tamaño de la imagen, siendo independiente de \(K\). Por ello, su rendimiento permanece aproximadamente constante al variar el kernel, lo que la hace ventajosa para filtros grandes o no separables.
Convolución separable (\(\mathcal{O}(MNK)\))
La descomposición del kernel en dos filtros unidimensionales reduce significativamente el costo computacional. En la práctica, este enfoque tiende a ser el más eficiente para filtros separables, especialmente en implementaciones optimizadas.
En general, la elección del método depende del tamaño y la estructura del kernel. Los filtros separables son más eficientes en el dominio espacial, mientras que la FFT resulta más ventajosa para kernels grandes o múltiples convoluciones en el dominio de la frecuencia.
\[ g = \mathcal{F}^{-1}\bigl[\mathcal{F}(f)\cdot \mathcal{F}(h)\bigr] \quad \text{(FFT)} \qquad g = f \circledast h \quad \text{(convolución directa)} \qquad g = (f \circledast v) \circledast h^T \quad \text{(separable)} \tag{5.4}\]
donde:

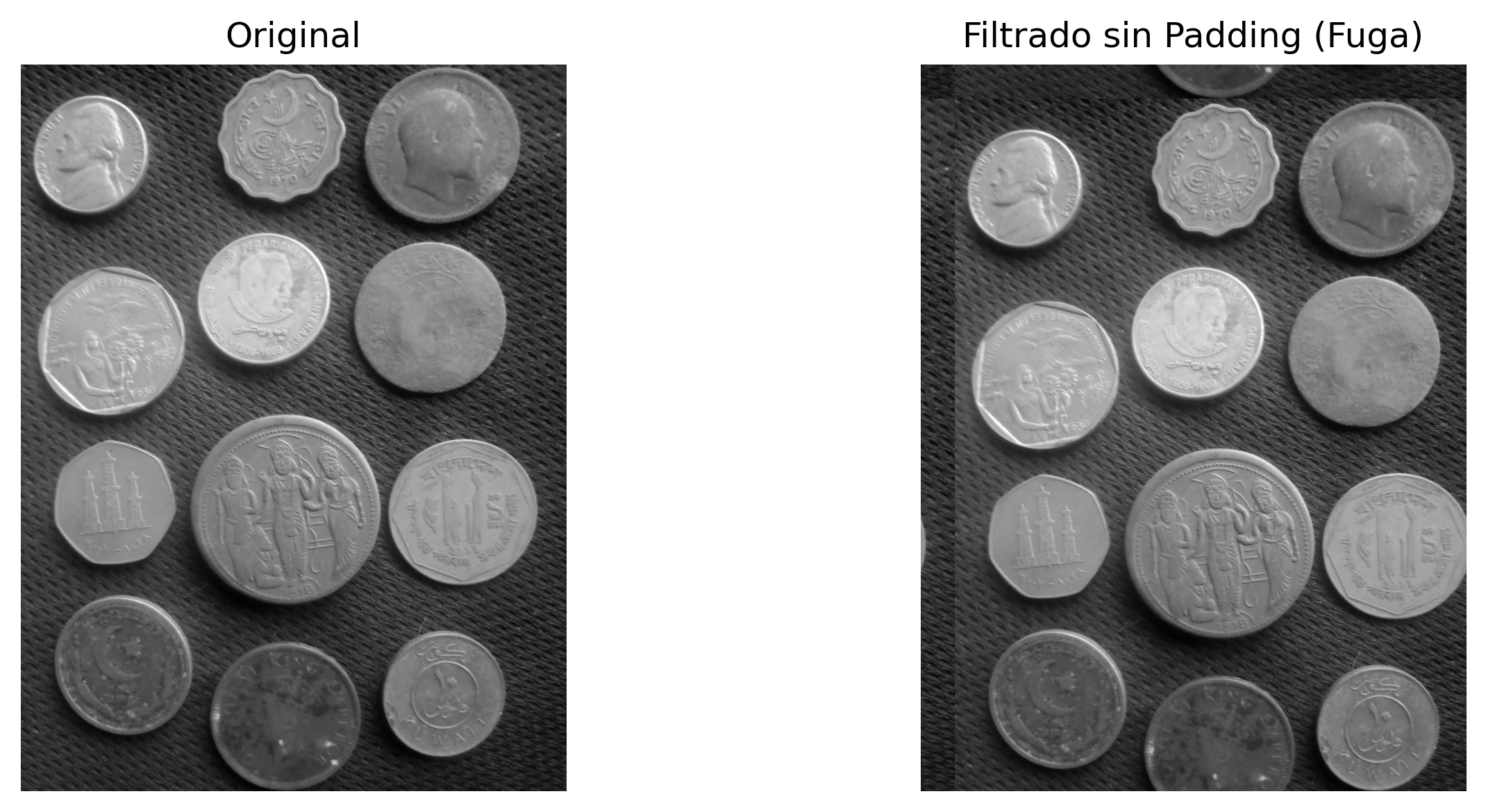

La Transformada Discreta de Fourier (DFT) asume que la imagen se extiende periódicamente en el espacio, es decir, que sus bordes se repiten indefinidamente.
En esta condición, la multiplicación en el dominio de la frecuencia corresponde a una convolución circular en el dominio espacial. Como consecuencia, regiones opuestas de la imagen (parte superior e inferior, izquierda y derecha) interactúan artificialmente, tal como se ilustra en Figura 5.8.
La aplicación de zero-padding antes de la FFT reduce este efecto al extender la imagen con valores nulos en los bordes, aproximando el resultado a la convolución lineal. Este comportamiento puede interpretarse a la luz del Teorema de la Convolución, presentado en Figura 5.9.
# ── Definir M y N ────────────────────────────────────────────────────────────
M, N = img_gray.shape # línea agregada
# Simulación de un filtro de desplazamiento brusco
H_shift = np.zeros_like(img_gray, dtype=complex)
for u in range(M):
for v in range(N):
H_shift[u, v] = np.exp(-1j * 2 * np.pi * (u*120/M + v*120/N))
# Filtrado SIN padding (causa el wrap-around)
F_img = np.fft.fft2(img_gray)
img_vazada = np.real(np.fft.ifft2(F_img * H_shift))
img_vazada_vis = cv2.normalize(img_vazada, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
mm.show([img_gray, img_vazada_vis],
titles=["Original", "Filtrado sin Padding (Fuga)"], cols=2, figsize=(10, 4))

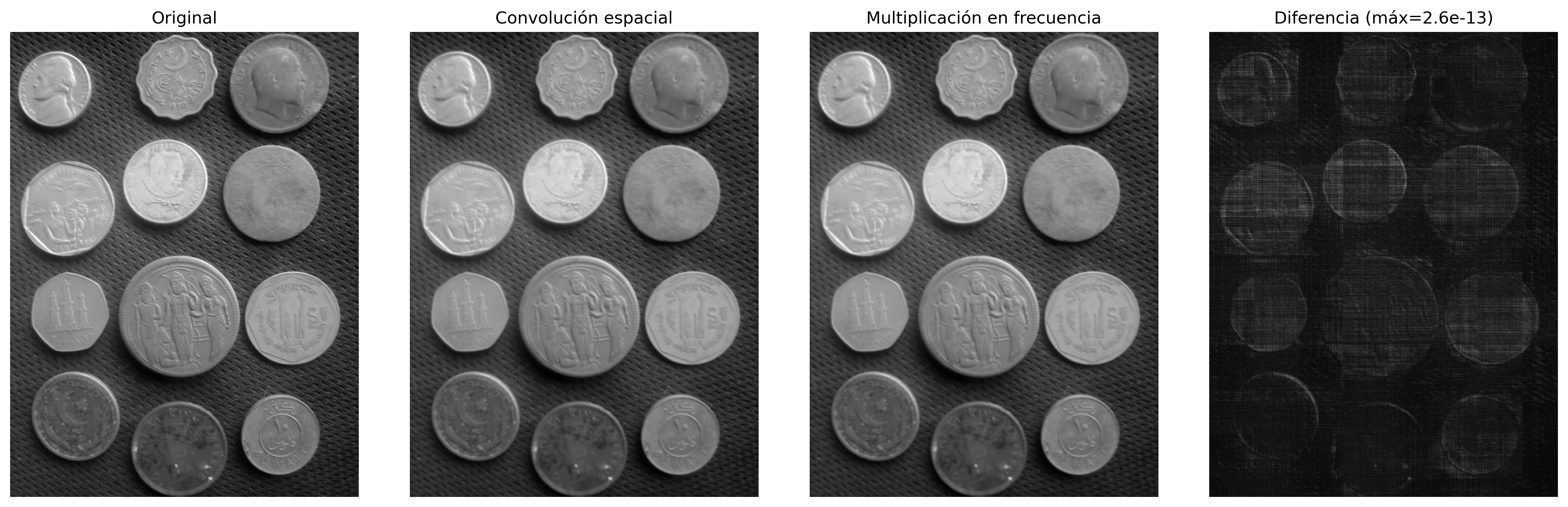

# ── Kernel Gaussiano 11×11
sigma = 3.0
K = 11
ks = np.arange(K) - K // 2
gauss1d = np.exp(-ks**2 / (2 * sigma**2))
gauss1d /= gauss1d.sum()
kernel = np.outer(gauss1d, gauss1d) # kernel 2D separable
# ── Método 1: Convolución espacial directa ─────────────────────────────────────
f_float = img_gray.astype(np.float64)
conv_esp = cv2.filter2D(f_float, -1, kernel, borderType=cv2.BORDER_CONSTANT)
# ── Método 2: Multiplicación en frecuencia (vía FFT) ──────────────────────────
M, N = f_float.shape
# Padding para convolución lineal (evita aliasing circular)
Mpad = 2 ** int(np.ceil(np.log2(M + K - 1)))
Npad = 2 ** int(np.ceil(np.log2(N + K - 1)))
# Posiciona el kernel con el origen en el (0,0) y padding con ceros
kernel_pad = np.zeros((Mpad, Npad))
kh, kw = kernel.shape
kernel_pad[:kh, :kw] = kernel
F_img = np.fft.fft2(f_float, (Mpad, Npad))
F_kern = np.fft.fft2(kernel_pad)
conv_freq = np.real(np.fft.ifft2(F_img * F_kern))
# Recorte para compensar el desplazamiento introducido por el posicionamiento del kernel
offset = K // 2
conv_freq_crop = conv_freq[offset:offset+M, offset:offset+N]
# ── Verificación numérica ──────────────────────────────────────────────────────
diff = np.abs(conv_esp - conv_freq_crop)
print(f"Diferenza máxima (|conv_esp - conv_freq|): {diff.max():.2e}")
print(f"Diferenza media (|conv_esp - conv_freq|): {diff.mean():.2e}")
print(f"→ Teorema de la Convolución verificado numéricamente.")
conv_esp_vis = cv2.normalize(conv_esp, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
conv_freq_vis = cv2.normalize(conv_freq_crop, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
diff_vis = cv2.normalize(diff, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
mm.show(
[img_gray, conv_esp_vis, conv_freq_vis, diff_vis],
titles=[
"Original",
"Convolución espacial",
"Multiplicación en frecuencia",
f"Diferencia (máx={diff.max():.1e})"
],
cols=4, figsize=(16, 5)
)Diferenza máxima (|conv_esp - conv_freq|): 2.56e-13
Diferenza media (|conv_esp - conv_freq|): 2.76e-14
→ Teorema de la Convolución verificado numéricamente.
La diferencia residual del orden de \(10^{-13}\) no viola el Teorema de la Convolución, sino que refleja limitaciones computacionales inherentes a la aritmética de coma flotante (doble precisión, ~\(10^{-16}\)) y al orden de las operaciones entre los dos métodos:
Por lo tanto, la igualdad teórica es exacta, pero la implementación numérica produce una diferencia prácticamente nula (error relativo < \(10^{-12}\)), lo que confirma el teorema dentro de la precisión de la máquina.

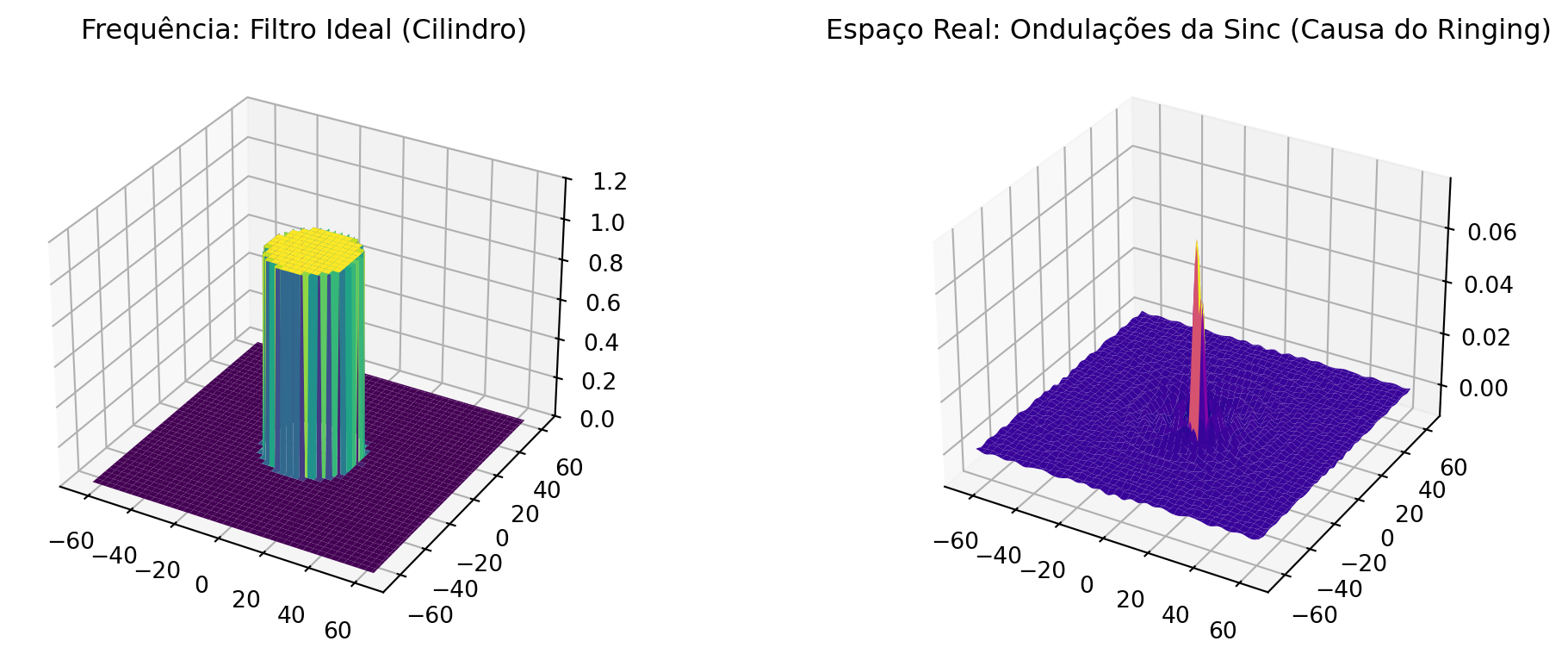

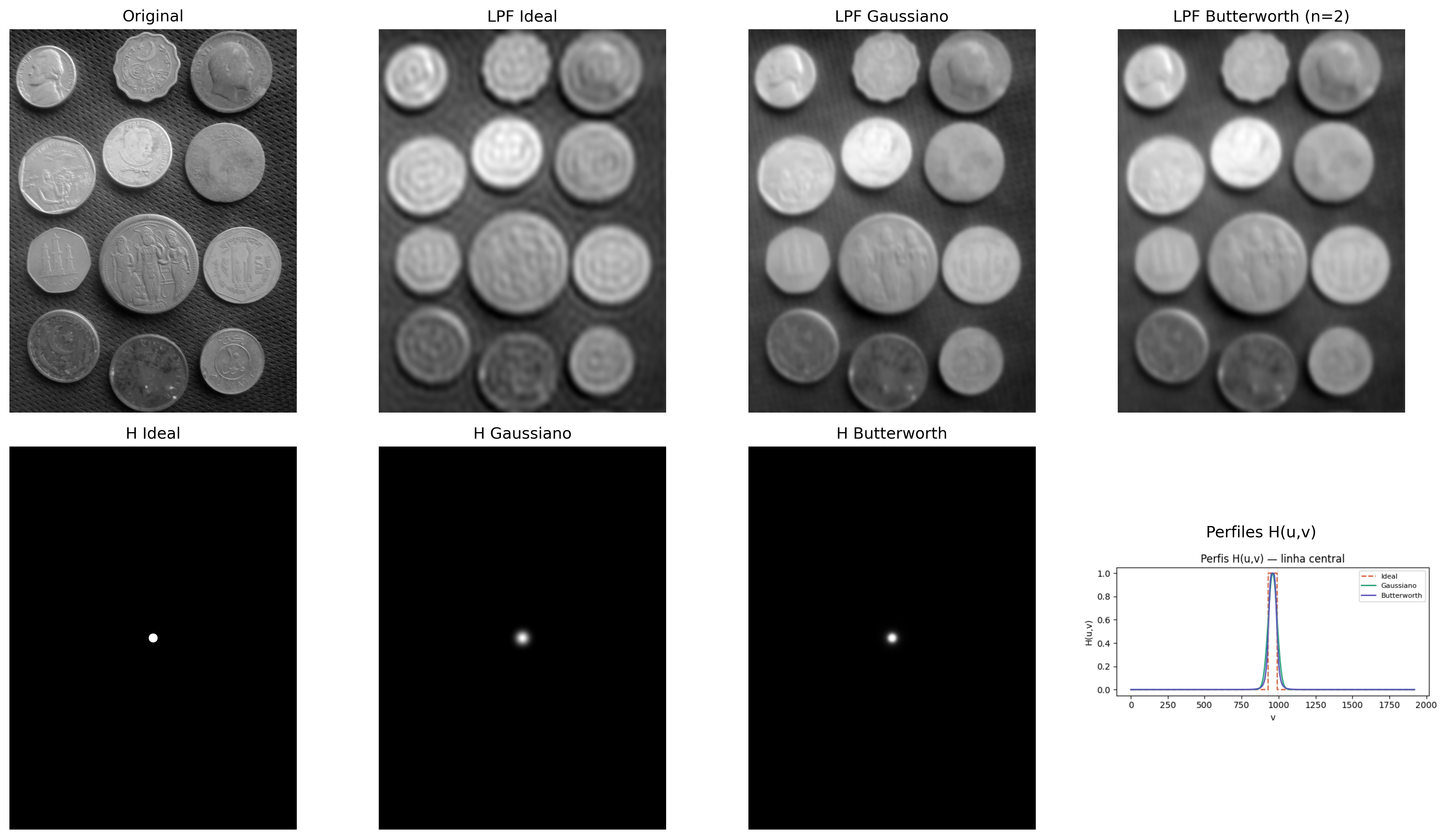

Un filtro en el dominio de la frecuencia puede interpretarse como una función de transferencia aplicada al espectro de la imagen. En esta representación, cada coeficiente de frecuencia se multiplica por un valor entre 0 y 1, que determina su atenuación o preservación. La forma de esta función define el efecto visual del filtro.
Corte abrupto y ringing. Los filtros ideales con transición instantánea en una frecuencia de corte \(D_0\) producen discontinuidades en el dominio de la frecuencia. Esta discontinuidad se refleja en el dominio espacial como oscilaciones cercanas a los bordes, conocidas como ringing. Este efecto está asociado a la convolución con funciones de soporte infinito en el espacio, como la función sinc, tal como se ilustra en la Figura 5.10.
Filtros con transición suave. Alternativas como los filtros gaussiano y Butterworth suavizan la transición entre las regiones de paso y de rechazo, reduciendo el ringing. En contrapartida, esta suavización implica una frontera de separación menos definida entre las frecuencias preservadas y las atenuadas.
# Simulando el Filtro Ideal en la Frecuencia (Cilindro) y su representación Espacial (Sinc)
N_grid = 2**7
u = np.arange(-N_grid//2, N_grid//2)
U, V = np.meshgrid(u, u)
D = np.sqrt(U**2 + V**2)
# Frecuencia: Cilindro Ideal (1 en el centro, 0 fuera del radio 20)
H_freq = np.zeros((N_grid, N_grid))
H_freq[D <= 20] = 1
# Espacio: La inversa resulta en la famosa Sinc 2D
h_space = np.fft.fftshift(np.real(np.fft.ifft2(np.fft.ifftshift(H_freq))))
fig, ax = plt.subplots(1, 2, subplot_kw={'projection': '3d'}, figsize=(12, 4))
ax[0].plot_surface(U, V, H_freq, cmap='viridis', edgecolor='none')
ax[0].set_title("Frequência: Filtro Ideal (Cilindro)")
ax[0].set_zlim(0, 1.2)
ax[1].plot_surface(U, V, h_space, cmap='plasma', edgecolor='none')
ax[1].set_title("Espaço Real: Ondulações da Sinc (Causa do Ringing)")
plt.tight_layout(); plt.show()
Los filtros pasa-bajos atenúan los componentes de alta frecuencia, lo que resulta en un suavizado de la imagen y una reducción del ruido. Tras la centralización del espectro (FFT Shift), la distancia de cada punto al centro viene dada por:
\[ D(u,v) = \sqrt{\left(u - \tfrac{M}{2}\right)^2 + \left(v - \tfrac{N}{2}\right)^2} \tag{5.5}\]
Filtro Ideal (LPFI): \[ H_{\text{ideal}}(u,v) = \begin{cases} 1, & D(u,v) \leq D_0 \\ 0, & D(u,v) > D_0 \end{cases} \tag{5.6}\]
El corte abrupto en \(D_0\) introduce discontinuidades en el dominio de la frecuencia, lo que da lugar a oscilaciones en el dominio espacial conocidas como ringing. Este efecto está asociado con la convolución con funciones de soporte infinito.
Filtro Gaussiano (LPFG): \[ H_{\text{gauss}}(u,v) = e^{-D^2(u,v)/(2\sigma^2)} \tag{5.7}\]
La suavidad de la función gaussiana en el dominio de la frecuencia evita discontinuidades, lo que elimina el ringing y produce una transición gradual entre las frecuencias preservadas y las atenuadas.
Filtro de Butterworth (LPFB) de orden \(n\): \[ H_{\text{BW}}(u,v) = \frac{1}{1 + \left[D(u,v)/D_0\right]^{2n}} \tag{5.8}\]
El parámetro \(n\) controla la suavidad de la transición entre el paso y el rechazo de frecuencias. Los valores pequeños producen transiciones suaves, mientras que los valores grandes aproximan el comportamiento del filtro ideal, con un mayor riesgo de ringing. En la Figura 5.11. se presenta un ejemplo comparativo.
Los filtros pasa-alto pueden obtenerse a partir de un filtro pasa-bajo complementario, definido como:
\[ H_{\text{HP}}(u,v) = 1 - H_{\text{LP}}(u,v) \]
Este tipo de filtro preserva componentes de alta frecuencia, resaltando bordes y detalles, mientras atenúa regiones de variación suave.
Los filtros pasa-banda preservan solo un rango intermedio de frecuencias, limitado por dos radios \(D_L\) y \(D_H\):
\[ H_{\text{BP}}(u,v) = H_{\text{LP}}^{(D_H)}(u,v)\cdot \left[1 - H_{\text{LP}}^{(D_L)}(u,v)\right] \]
Este tipo de filtrado es útil cuando se desea eliminar simultáneamente componentes de baja y alta frecuencia, preservando únicamente estructuras de escala intermedia.
Una aplicación importante es la eliminación de ruido periódico, en la cual patrones regulares aparecen como picos localizados en el espectro de magnitud. Estos picos pueden atenuarse mediante filtros notch (rechaza-banda), posicionados específicamente en las frecuencias no deseadas.
Ejemplos de filtros en el dominio de la frecuencia se presentan en el simulador de la Figura 5.12, Figura 5.13 y Figura 5.14..
import io
def distancia_centro(M, N):
"""Matriz de distancias al centro del espectro."""
u = np.arange(M) - M // 2
v = np.arange(N) - N // 2
V, U = np.meshgrid(v, u)
return np.sqrt(U**2 + V**2)
def aplicar_filtro_freq(img, H):
"""Aplica filtro H (centrado) a imagen mediante FFT."""
F = np.fft.fftshift(np.fft.fft2(img.astype(np.float64)))
Fg = F * H
g = np.real(np.fft.ifft2(np.fft.ifftshift(Fg)))
return cv2.normalize(g, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
M, N = img_gray.shape
D = distancia_centro(M, N)
D0 = 30 # frecuencia de corte
n_bw = 2 # orden del Butterworth
# ── Funciones de transferencia ──────────────────────────────────────────────────
H_ideal = (D <= D0).astype(np.float64)
H_gauss = np.exp(-D**2 / (2 * D0**2))
H_bw = 1.0 / (1.0 + (D / D0)**(2 * n_bw))
# ── Imágenes filtradas ─────────────────────────────────────────────────────────
img_ideal = aplicar_filtro_freq(img_gray, H_ideal)
img_gauss = aplicar_filtro_freq(img_gray, H_gauss)
img_bw = aplicar_filtro_freq(img_gray, H_bw)
# ── Perfiles de H(u,v) ─────────────────────────────────────────────────────────
def fig2img(fig):
b = io.BytesIO(); fig.savefig(b, format='png', dpi=100); plt.close(fig); b.seek(0)
return (plt.imread(b)[:,:,:3]*255).astype(np.uint8)
fig, ax = plt.subplots(figsize=(6, 3))
linha = M // 2
ax.plot(H_ideal[linha, :], label="Ideal", color="#D85A30", lw=1.5, ls="--")
ax.plot(H_gauss[linha, :], label="Gaussiano", color="#1D9E75", lw=1.5)
ax.plot(H_bw[linha, :], label="Butterworth", color="#534AB7", lw=1.5)
ax.axvline(N//2-D0, color="#aaa", lw=0.8, ls=":")
ax.axvline(N//2+D0, color="#aaa", lw=0.8, ls=":")
ax.set(title="Perfis H(u,v) — linha central", xlabel="v", ylabel="H(u,v)")
ax.legend(fontsize=8); plt.tight_layout()
perfil_img = fig2img(fig)
# ── Filtros H visualizados ────────────────────────────────────────────────────
def H_vis(H):
return cv2.normalize((H*255).astype(np.uint8), None, 0, 255, cv2.NORM_MINMAX)
mm.show(
[img_gray, img_ideal, img_gauss, img_bw,
H_vis(H_ideal), H_vis(H_gauss), H_vis(H_bw), perfil_img],
titles=[
"Original", "LPF Ideal", "LPF Gaussiano", "LPF Butterworth (n=2)",
"H Ideal", "H Gaussiano","H Butterworth", "Perfiles H(u,v)"
],
cols=4, figsize=(16, 9)
)

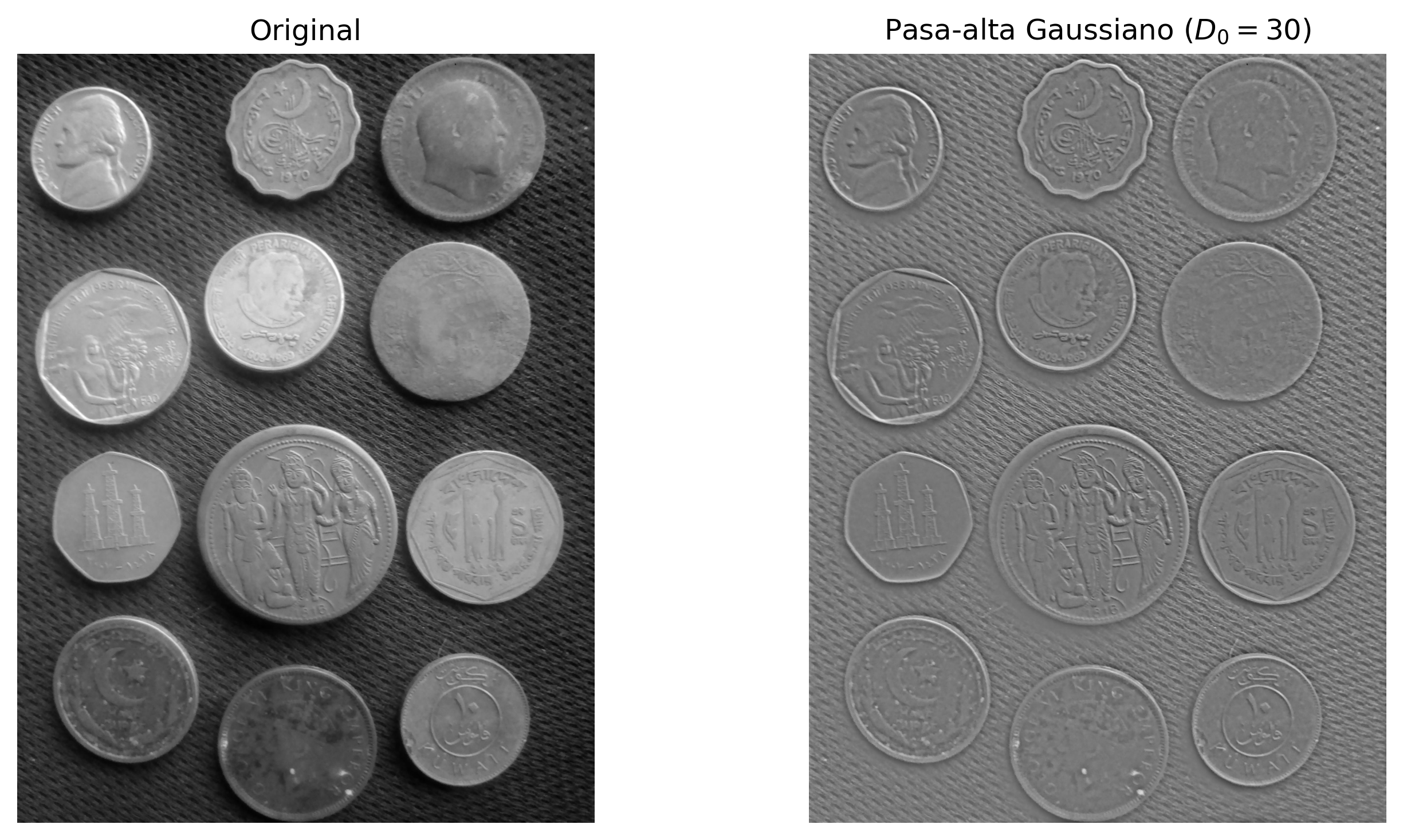

# Filtro pasa-alta: complemento del pasa-baja Gaussiano
# Reutiliza aplicar_filtro_freq() definida en la celda anterior
H_alta = 1 - H_gauss
img_alta = aplicar_filtro_freq(img_gray, H_alta)
mm.show(
[img_gray, img_alta],
titles=["Original", "Pasa-alta Gaussiano ($D_0=30$)"],
cols=2
)

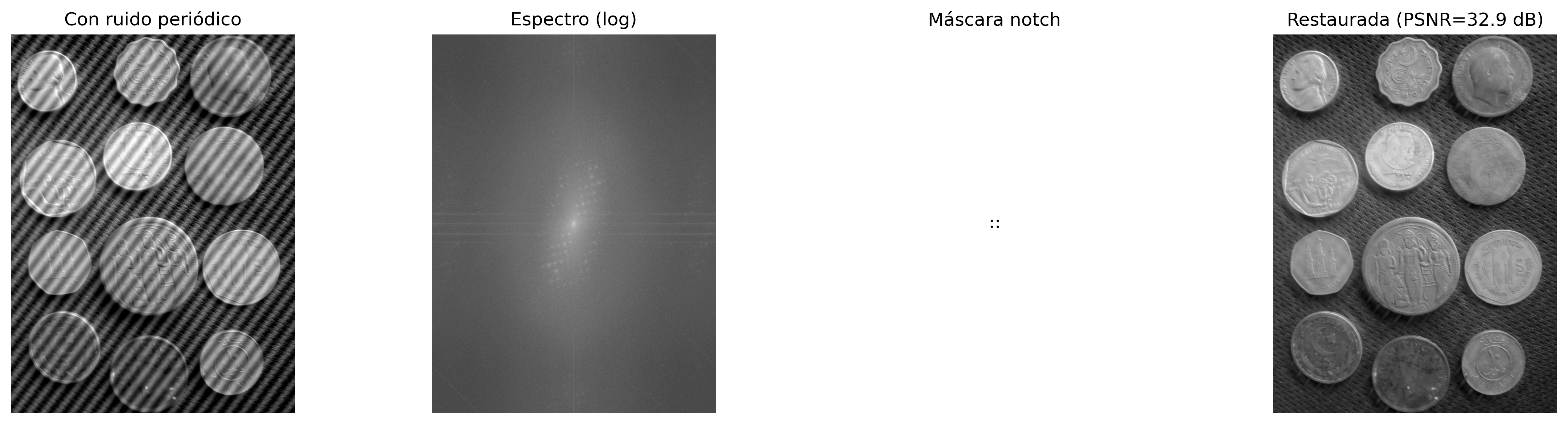

El ruido periódico — asociado a interferencias eléctricas, patrones regulares de sensores o artefactos de digitalización — aparece en el espectro de Fourier como picos puntuales simétricos alrededor del centro.
El filtro rechaza-banda (notch) atenúa selectivamente esas frecuencias, preservando las demás componentes de la imagen. Un ejemplo de aplicación se presenta en la Figura 5.15..
# ── Imagen con ruido periódico sintético ──────────────────────────────────────
h_img, w_img = img_gray.shape
x = np.arange(w_img)
y = np.arange(h_img)
X, Y = np.meshgrid(x, y)
# Usar frecuencias enteras y consistentes (importante para restauración perfecta)
u0, v0 = 20, 20 # frecuencias exactas del ruido
ruido = 40 * np.sin(2 * np.pi * (u0 * X / w_img + v0 * Y / h_img))
img_ruidosa = np.clip(img_gray.astype(np.float64) + ruido, 0, 255).astype(np.uint8)
# ── Espectro de la imagen ruidosa ───────────────────────────────────────────────
F_r = np.fft.fftshift(np.fft.fft2(img_ruidosa.astype(np.float64)))
mag_r = np.log1p(np.abs(F_r))
mag_vis = cv2.normalize(mag_r, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
# ── Máscara notch ────────────────────────────────────────────────────────────
mascara = np.ones((h_img, w_img), dtype=np.float64)
r_notch = 8 # radio del notch (ajuste fino si es necesario)
def suprimir_pico(mask, cy, cx, r):
"""Pone a cero un disco de radio r centrado en (cy, cx)"""
yy, xx = np.ogrid[:mask.shape[0], :mask.shape[1]]
dist = np.sqrt((yy - cy)**2 + (xx - cx)**2)
mask[dist <= r] = 0
return mask
# Coordenadas centrales
cy, cx = h_img // 2, w_img // 2
# Suprimir los 4 picos simétricos (¡importante!)
for dy, dx in [(v0, u0), (-v0, -u0), (v0, -u0), (-v0, u0)]:
mascara = suprimir_pico(mascara, cy + dy, cx + dx, r_notch)
mascara_vis = (mascara * 255).astype(np.uint8)
# ── Filtrado y reconstrucción ─────────────────────────────────────────────────
F_filtrada = F_r * mascara
img_rest = np.real(np.fft.ifft2(np.fft.ifftshift(F_filtrada)))
img_rest_vis = cv2.normalize(img_rest, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
# Evaluación
psnr = cv2.PSNR(img_gray, img_rest_vis)
ssim = cv2.SSIM(img_gray, img_rest_vis) if hasattr(cv2, 'SSIM') else "N/A"
#ssim = ssim_sk(img_gray, img_rest_vis, data_range=255)
print(f"PSNR (original vs restaurada): {psnr:.2f} dB")
# ── Visualización ─────────────────────────────────────────────────────────────
mm.show(
[img_ruidosa, mag_vis, mascara_vis, img_rest_vis],
titles=[
"Con ruido periódico",
"Espectro (log)",
"Máscara notch",
f"Restaurada (PSNR={psnr:.1f} dB)"
],
cols=4,
figsize=(16, 4)
)PSNR (original vs restaurada): 32.93 dB
| Filtro | Efecto visual | Artefacto | Uso |
|---|---|---|---|
| Paso-bajo ideal | Suavizado intenso | Ringing | Ilustrativo |
| Paso-bajo gaussiano | Suavizado suave | No presenta ringing | Suavizado general |
| Paso-bajo Butterworth | Suavizado controlado | Ringing (órdenes altos) | Compromiso entre suavizado y selectividad |
| Paso-alto | Realce de bordes | Amplificación de ruido | Detección de contornos |
| Notch | Eliminación selectiva de frecuencias | Posibles distorsiones locales | Eliminación de ruido periódico |
El diseño de filtros en el dominio de la frecuencia consiste en la definición de máscaras espectrales. Sin embargo, efectos en el dominio espacial, como ringing y desenfoque, emergen directamente de esas elecciones en el espectro.
La Transformada de Fourier descompone la señal en frecuencias globales: cada coeficiente \(F(u,v)\) recibe contribuciones de toda la imagen, sin información explícita sobre la ubicación espacial de esas frecuencias. Así, las estructuras localizadas, como los bordes, se representan de forma distribuida en el espectro.
Las wavelets (ondículas) superan esta limitación al utilizar funciones base localizadas en el espacio, que pueden ser desplazadas y escaladas. Estas funciones poseen soporte compacto, es decir, son diferentes de cero solo en una región finita del dominio, permitiendo una representación simultánea en términos de frecuencia y ubicación espacial.
La Transformada de Fourier describe con precisión qué frecuencias están presentes en una señal, pero no representa explícitamente dónde ocurren esas frecuencias en el espacio.

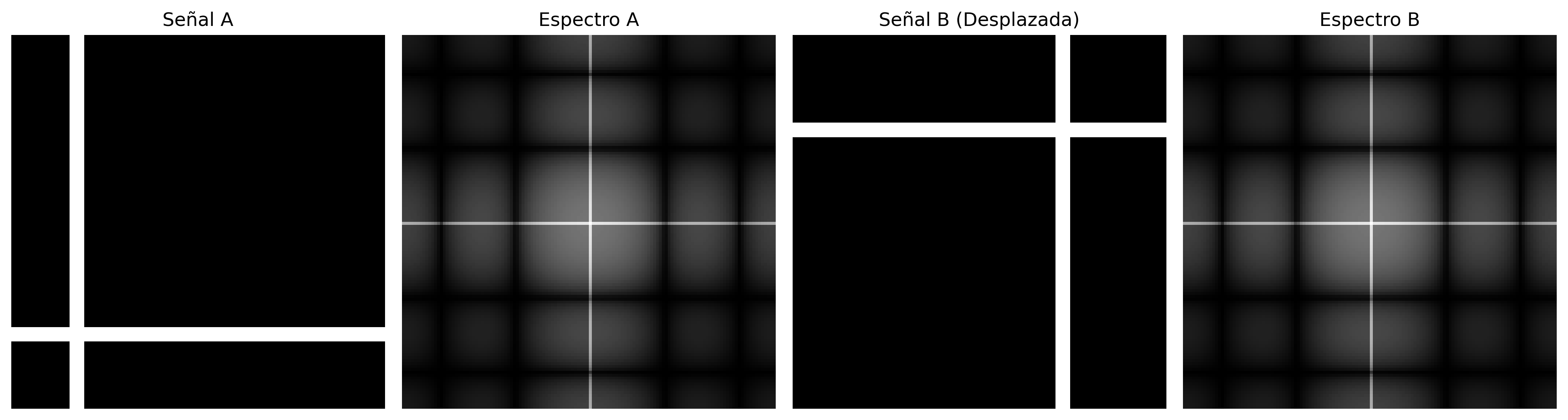

En el experimento presentado en la Figura 5.16, dos imágenes con estructuras localizadas en posiciones diferentes producen espectros de magnitud prácticamente idénticos. Esto ocurre porque la representación de Fourier es global: cada coeficiente recibe contribución de toda la imagen.
Como consecuencia, el espectro de magnitud no representa explícitamente la localización de bordes u otras estructuras, solo la distribución de las frecuencias presentes. Esta limitación motivó el desarrollo de representaciones multirresolución, como la Transformada Wavelet Discreta (DWT), capaces de describir simultáneamente la frecuencia y la localización espacial de las estructuras de la imagen.
img_sinal1 = np.zeros((128, 128)); img_sinal1[:, 20:25] = 1; img_sinal1[100:105, :] = 1
img_sinal2 = np.zeros((128, 128)); img_sinal2[:, 90:95] = 1; img_sinal2[30:35, :] = 1
mag1 = np.log1p(np.abs(np.fft.fftshift(np.fft.fft2(img_sinal1))))
mag2 = np.log1p(np.abs(np.fft.fftshift(np.fft.fft2(img_sinal2))))
mm.show([img_sinal1, mag1, img_sinal2, mag2],
titles=["Señal A", "Espectro A", "Señal B (Desplazada)", "Espectro B"],
cols=4, figsize=(14, 4)
)
La Transformada Wavelet Discreta (DWT) aplica, de manera separada en las direcciones horizontal y vertical, dos filtros complementarios: un pasa-bajos \(h\) (aproximación) y un pasa-altos \(g\) (detalles), seguidos de un submuestreo por un factor de 2 en cada dimensión. Este proceso produce cuatro subbandas, cuyos nombres indican la combinación de los filtros aplicados en cada dirección (L = Low-pass, pasa-bajos; H = High-pass, pasa-altos). Las características de cada subbanda se resumen en la Tabla 5.3.
\[ \text{DWT}(f)=\{\underbrace{\text{LL}}_{\text{aprox.}},\; \underbrace{\text{LH}}_{\text{detalles horizontales}},\; \underbrace{\text{HL}}_{\text{detalles verticales}},\; \underbrace{\text{HH}}_{\text{detalles diagonales}}\}. \]
| Subbanda | Filtros aplicados | Contenido visual |
|---|---|---|
| LL | baja × baja | Aproximación de la imagen (versión suavizada y reducida) |
| LH | baja × alta | Bordes horizontales y variaciones verticales |
| HL | alta × baja | Bordes verticales y variaciones horizontales |
| HH | alta × alta | Detalles diagonales y texturas |
La descomposición puede aplicarse recursivamente sobre la subbanda LL, generando una representación multirresolución. Tras \(J\) niveles, se obtiene una estructura con \(3J+1\) subbandas, donde cada nuevo nivel reduce la resolución de la componente de aproximación.
La descomposición multirresolución de las wavelets posee una relación conceptual con las representaciones jerárquicas utilizadas en redes neuronales convolucionales (CNNs). En ambos casos, sucesivas etapas de filtrado y reducción de resolución producen descripciones cada vez más abstractas de la imagen. Sin embargo, las wavelets utilizan filtros matemáticamente definidos y reconstruibles, mientras que las CNNs aprenden sus filtros durante el entrenamiento.

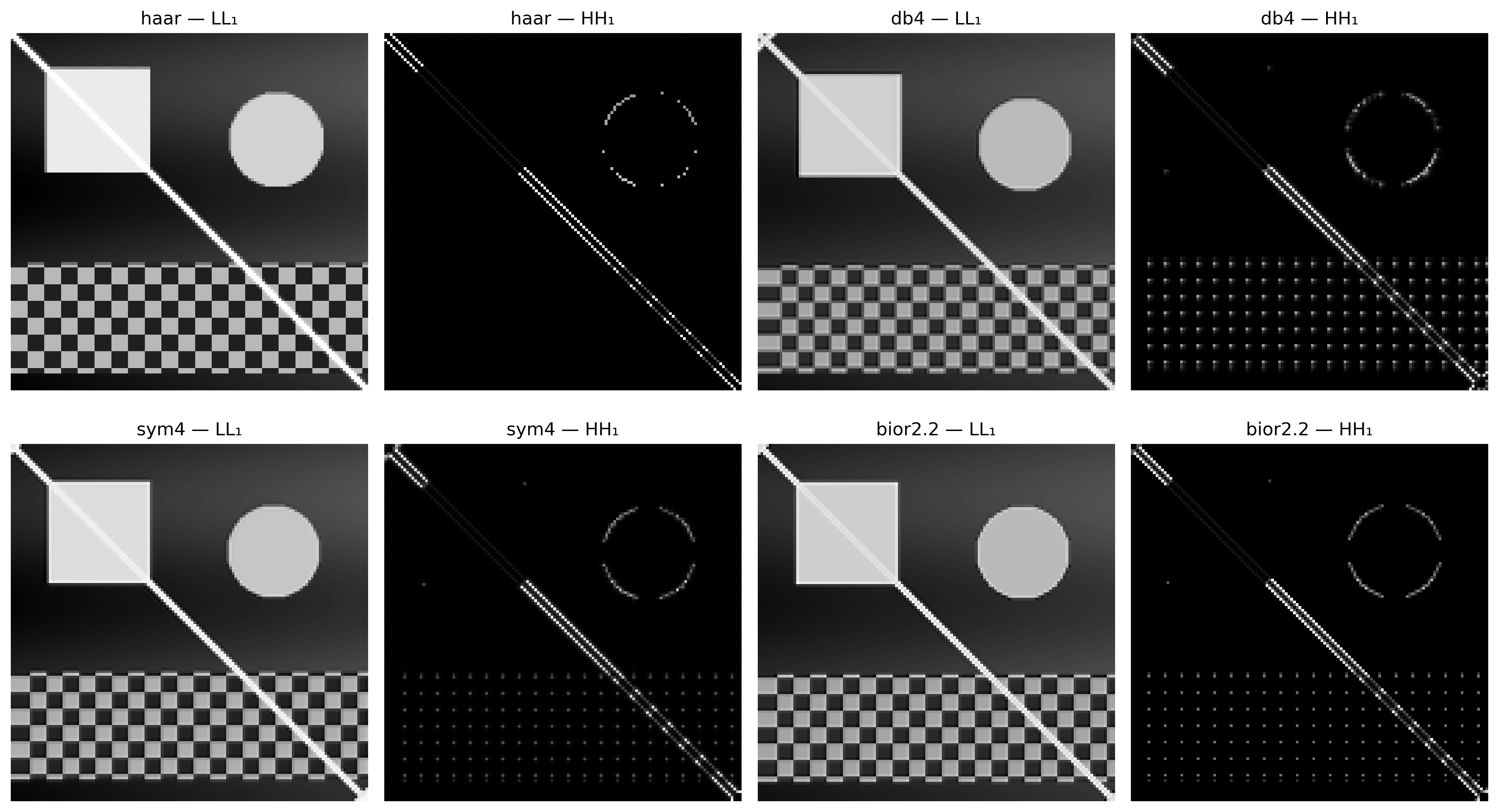

Diferentes familias de wavelets presentan compromisos distintos entre soporte espacial, suavidad y capacidad de compresión. El soporte corresponde a la extensión de la función wavelet en el dominio espacial: cuanto menor es el soporte, más localizada está la función; cuanto mayor es, más suave tiende a ser su representación, aunque con un mayor costo computacional. La Tabla 5.4 compara algunas de las familias más utilizadas.
| Wavelet | Longitud del soporte | Momentos nulos | Simetría | Uso típico |
|---|---|---|---|---|
| Haar | 2 | 1 | Asimétrica | Introducción y análisis básico |
| Daubechies db4 | 8 | 4 | Asimétrica | Compresión y análisis general |
| Symlet sym4 | 8 | 4 | Casi simétrica | Reconstrucción de señales |
| Biortogonal 5/3 | 5/3 | 2/2 | Simétrica | JPEG 2000 sin pérdida |
| Biortogonal 9/7 | 9/7 | 4/4 | Simétrica | JPEG 2000 con pérdida |
Los momentos nulos miden la capacidad de la wavelet para representar regiones suaves de la imagen con pocos coeficientes distintos de cero. Una wavelet con \(p\) momentos nulos anula exactamente polinomios de grado hasta \(p-1\). En consecuencia, cuanto mayor es el número de momentos nulos, mayor tiende a ser la eficiencia de compresión en regiones homogéneas, aunque esto generalmente implica funciones con un soporte más largo.

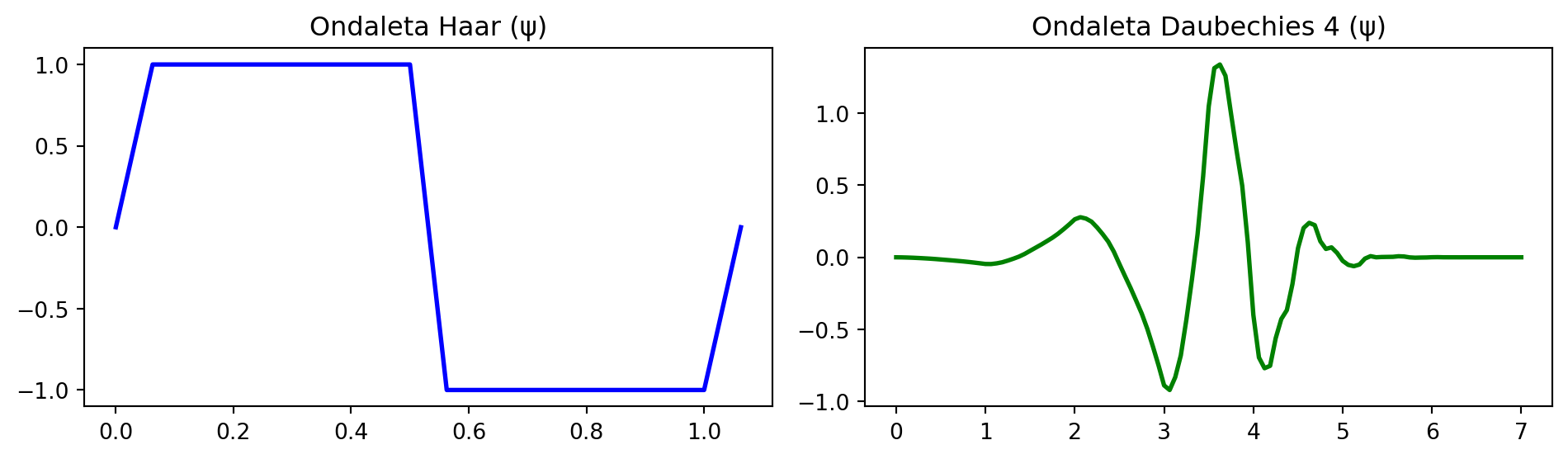

La Figura 5.17 presenta las funciones de base (wavelets) \(\psi(t)\) en el dominio espacial. Estas funciones poseen soporte compacto, es decir, son distintas de cero solo en una región finita del dominio, a diferencia de las sinusoides de la Transformada de Fourier, que se extienden por todo el dominio.
# ── Importar pywt ─────────────────────────────────────────────────────────────
try:
import pywt
except ImportError:
import subprocess
subprocess.run(["pip", "install", "PyWavelets", "-q"])
import pywt
wavelet_haar = pywt.Wavelet('haar')
wavelet_db4 = pywt.Wavelet('db4')
phi_h, psi_h, x_h = wavelet_haar.wavefun(level=4)
phi_d, psi_d, x_d = wavelet_db4.wavefun(level=4)
fig, ax = plt.subplots(1, 2, figsize=(10, 3))
ax[0].plot(x_h, psi_h, 'b', lw=2); ax[0].set_title("Ondaleta Haar (ψ)")
ax[1].plot(x_d, psi_d, 'g', lw=2); ax[1].set_title("Ondaleta Daubechies 4 (ψ)")
plt.tight_layout(); plt.show()
El diagrama de la Figura 5.18 ilustra el análisis multirresolución realizado por la DWT, en el cual la subbanda de aproximación (LL) se descompone sucesivamente, formando una representación jerárquica con dos niveles.
El simulador de la Figura 5.19 permite explorar interactivamente la Transformada Wavelet Discreta 2D (DWT) utilizando la wavelet de Haar. La descomposición en subbandas evidencia la separación entre la componente de aproximación y las componentes de detalle de la imagen.
Los diferentes patrones de entrada permiten observar el comportamiento direccional de los filtros. En imágenes con bordes horizontales y verticales, las subbandas LH y HL destacan, respectivamente, las variaciones verticales y horizontales de la intensidad. En regiones de variación suave, la mayor parte de la energía se concentra en la subbanda de aproximación LL, mientras que las subbandas de detalle presentan coeficientes cercanos a cero.
El análisis multirresolución también se puede observar al aumentar el número de niveles de descomposición. En este caso, solo la subbanda \(\text{LL}_1\) se descompone nuevamente, dando origen a las subbandas \(\text{LL}_2\), \(\text{LH}_2\), \(\text{HL}_2\) y \(\text{HH}_2\), que forman el segundo nivel de la representación jerárquica.
En patrones formados por regiones homogéneas de gran extensión, como un degradado suave o un tablero compuesto por bloques grandes, la energía permanece predominantemente concentrada en la subbanda LL. En el degradado, esto ocurre porque las diferencias entre píxeles vecinos son pequeñas. En el tablero, por su parte, los píxeles poseen prácticamente la misma intensidad en el interior de cada bloque, de modo que solo las fronteras entre bloques producen coeficientes no nulos en las subbandas de detalle. Como estas fronteras ocupan solo una pequeña fracción de la imagen, su contribución a la energía total permanece reducida.
Para posibilitar el análisis visual de estas variaciones sutiles, el simulador incorpora un control de ganancia de contraste de los detalles (que varía de 1 a 8). Este parámetro funciona como un factor de amplificación lineal aplicado exclusivamente a los coeficientes de las subbandas de detalle (LH, HL y HH) antes de su renderización en pantalla. En escenarios de transición suave (como el gradiente) o de uniformidad local (como el interior de los bloques del tablero), las diferencias numéricas calculadas por el filtro paso-alto de Haar resultan en coeficientes muy cercanos a cero, lo que haría que los cuadrantes correspondientes fueran oscuros e imperceptibles a simple vista. Al multiplicar estos valores por la ganancia, el simulador recupera visualmente las estructuras de alta frecuencia ocultas y resalta la orientación de los bordes remanentes.
El gráfico de energía por subbanda cuantifica esta distribución entre la componente de aproximación y las componentes de detalle, demostrando que la ganancia visual no altera la métrica original de la energía. En imágenes naturales, la mayor parte de la energía se concentra en la subbanda LL, mientras que las subbandas LH, HL y HH representan principalmente bordes, texturas y otras variaciones locales de la intensidad.
La Transformada Wavelet Discreta 2D (DWT) descompone una imagen en componentes de aproximación y detalle, organizadas de forma jerárquica en diferentes escalas y orientaciones. Como las subbandas de detalle en imágenes naturales frecuentemente presentan coeficientes de bajo contraste, los ejemplos prácticos a continuación utilizan un patrón geométrico sintético generado en Python. Este enfoque replica el comportamiento del simulador de la Figura 5.19, haciendo visualmente explícitos los efectos del filtrado espacial y de la descomposición multirresolución.

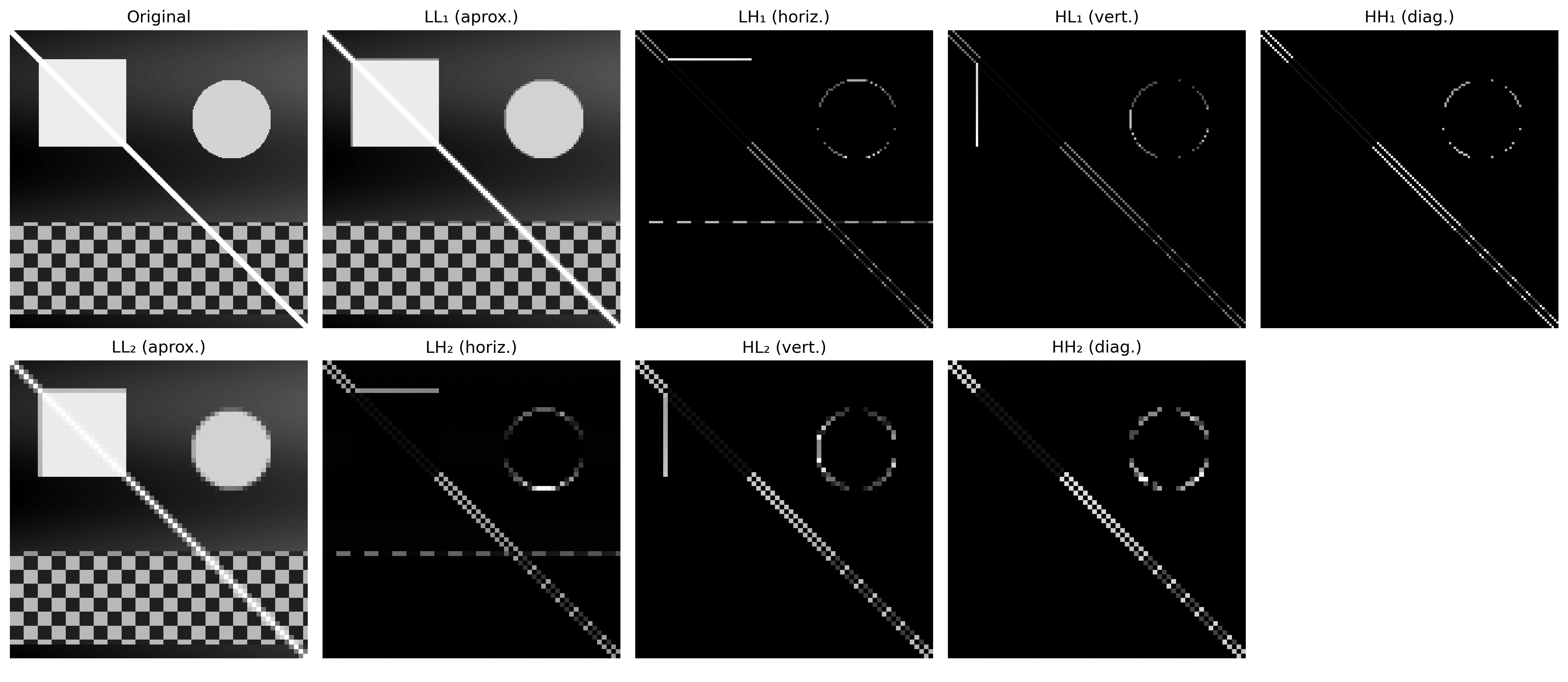

La Figura 5.20 ilustra la estructura jerárquica de la DWT en dos niveles utilizando la wavelet de Haar. El proceso se basa en la aplicación combinada de filtros pasa-baja y pasa-alta en las direcciones horizontal y vertical, seguidos por submuestreo por un factor de 2.
En el primer nivel, la imagen original origina la subbanda de aproximación (\(LL_1\)) y las componentes de detalle horizontal (\(LH_1\)), vertical (\(HL_1\)) y diagonal (\(HH_1\)). En el análisis multirresolución, la subbanda \(LL_1\) se filtra y submuestrea nuevamente, generando el segundo nivel de descomposición (\(LL_2\), \(LH_2\), \(HL_2\) y \(HH_2\)).
Para viabilizar la interpretación visual de las componentes de detalle, el código extrae el valor absoluto de sus coeficientes y aplica una normalización lineal (min-max) para ocupar toda la gama dinámica de tonos de gris [0, 255]. Esta operación transforma regiones homogéneas (coeficientes nulos) en negro y destaca en blanco los bordes y texturas extraídas en cada escala y orientación.
try:
import pywt
HAS_PYWT = True
except ImportError:
import subprocess
subprocess.run(["pip", "install", "PyWavelets", "-q"])
import pywt
HAS_PYWT = True
import numpy as np
import cv2
# ── Generación de la Imagen Sintética (Mismo patrón 'combined' del simulador) ────────
def gerar_imagem_sintetica(N=256):
img = np.zeros((N, N), dtype=np.float64)
for y in range(N):
for x in range(N):
v = 55 + 35 * (x / N) + 15 * np.sin(y / 24)
# Cuadrado
if 24 < x < 100 and 24 < y < 100:
v = 225
# Círculo
cx, cy, r = 190, 76, 34
if (x - cx)**2 + (y - cy)**2 < r**2:
v = 205
# Textura periódica (inferior)
if y > 164 and y < 244:
p = 12
v = 185 if ((x // p + y // p) % 2 == 0) else 65
# Línea diagonal
if abs(x - y) < 4:
v = 240
img[y, x] = np.clip(v, 0, 255)
return img.astype(np.uint8)
# Sustituye la imagen oscura de monedas por el patrón sintético claro
img_gray = gerar_imagem_sintetica(256)
# ── Descomposición wavelet 2 niveles ─────────────────────────────────────────────
wavelet = "haar"
img_float = img_gray.astype(np.float64)
# Nivel 1
coefs1 = pywt.dwt2(img_float, wavelet)
LL1, (LH1, HL1, HH1) = coefs1
# Nivel 2 (aplicado sobre LL1)
coefs2 = pywt.dwt2(LL1, wavelet)
LL2, (LH2, HL2, HH2) = coefs2
def sb_vis(sb):
"""Normaliza subbanda para visualización [0,255]."""
return cv2.normalize(np.abs(sb), None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
print(f"Forma original : {img_gray.shape}")
print(f"LL1 (nivel 1) : {LL1.shape} | LH1/HL1/HH1: {LH1.shape}")
print(f"LL2 (nivel 2) : {LL2.shape} | LH2/HL2/HH2: {LH2.shape}")
imgs_dwt = [img_gray, sb_vis(LL1), sb_vis(LH1), sb_vis(HL1), sb_vis(HH1),
sb_vis(LL2), sb_vis(LH2), sb_vis(HL2), sb_vis(HH2)]
titles_dwt = ["Original",
"LL₁ (aprox.)", "LH₁ (horiz.)", "HL₁ (vert.)", "HH₁ (diag.)",
"LL₂ (aprox.)", "LH₂ (horiz.)", "HL₂ (vert.)", "HH₂ (diag.)"]
mm.show(imgs_dwt, titles=titles_dwt, cols=5, figsize=(16, 7))Forma original : (256, 256)
LL1 (nivel 1) : (128, 128) | LH1/HL1/HH1: (128, 128)
LL2 (nivel 2) : (64, 64) | LH2/HL2/HH2: (64, 64)
La elección de la función de base (wavelet) influye directamente en la forma en que las características de la imagen se distribuyen y codifican mediante los coeficientes de la DWT. La Figura 5.21 compara los resultados prácticos obtenidos al aplicar cuatro familias distintas sobre el patrón geométrico sintético: haar, db4, sym4 y bior2.2.
Por poseer soporte corto y formato de función escalón, la wavelet de Haar produce coeficientes altamente localizados en las discontinuidades espaciales, generando bordes finos y nítidos en las subbandas de detalle. En contrapartida, familias como Daubechies (db4) y Symlets (sym4), que presentan mayor soporte (filtros más largos) y mayor número de momentos nulos, generan respuestas más suaves y distribuidas alrededor de las transiciones, lo que puede introducir ligeras oscilaciones o desenfoques en las fronteras abruptas.
Este comportamiento evidencia el clásico compromiso (trade-off) del análisis de multirresolución: soportes menores favorecen la localización espacial exacta de los bordes, mientras que soportes mayores y un mayor número de momentos nulos tienden a producir representaciones más dispersas y suaves. Esa suavidad y capacidad de atenuación de altas frecuencias garantizan una mayor eficiencia en la compactación de la energía, características fundamentales para aplicaciones de compresión de datos y eliminación de ruido (denoising).
import numpy as np
import cv2
import pywt
# Garantiza que img_gray e img_float utilicen el mismo patrón sintético claro
if 'gerar_imagem_sintetica' in globals():
img_gray = gerar_imagem_sintetica(256)
else:
# Fallback en caso de que el bloque anterior no se haya ejecutado en la misma sesión
def gerar_imagem_sintetica(N=256):
img = np.zeros((N, N), dtype=np.float64)
for y in range(N):
for x in range(N):
v = 55 + 35 * (x / N) + 15 * np.sin(y / 24)
if 24 < x < 100 and 24 < y < 100: v = 225
cx, cy, r = 190, 76, 34
if (x - cx)**2 + (y - cy)**2 < r**2: v = 205
if y > 164 and y < 244:
p = 12
v = 185 if ((x // p + y // p) % 2 == 0) else 65
if abs(x - y) < 4: v = 240
img[y, x] = np.clip(v, 0, 255)
return img.astype(np.uint8)
img_gray = gerar_imagem_sintetica(256)
img_float = img_gray.astype(np.float64)
wavelets_comp = ["haar", "db4", "sym4", "bior2.2"]
imgs_comp, titles_comp = [], []
for wname in wavelets_comp:
LL, (LH, HL, HH) = pywt.dwt2(img_float, wname)
imgs_comp += [sb_vis(LL), sb_vis(HH)]
titles_comp += [f"{wname} — LL₁", f"{wname} — HH₁"]
mm.show(imgs_comp, titles=titles_comp, cols=4, figsize=(14, 8))
Una de las principales aplicaciones de la Transformada Wavelet Discreta (DWT) es la compresión de datos, impulsada por la capacidad de representación dispersa de los coeficientes. La Figura 5.22 ilustra el efecto de la limiarización abrupta (hard thresholding), técnica en la cual los coeficientes de detalle con magnitud inferior a un umbral \(T\) se anulan por completo antes del proceso de síntesis realizado por la Transformada Wavelet Discreta Inversa (IDWT).

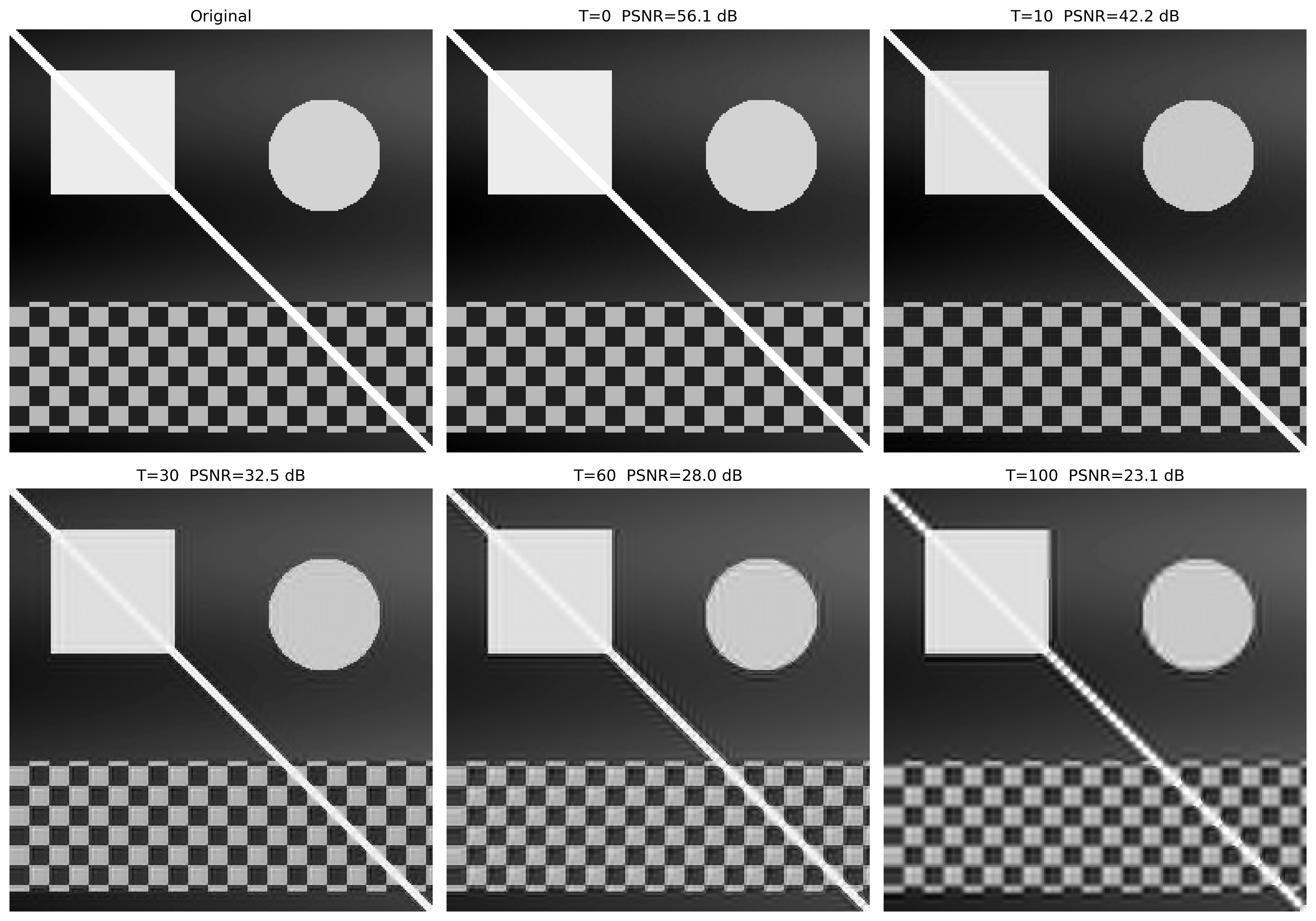

A medida que se eleva el umbral \(T\), un volumen creciente de coeficientes de alta frecuencia se pone a cero. Al concentrar menor energía, la eliminación de estos componentes reduce considerablemente la cantidad de información necesaria para representar la imagen, manteniendo intacta la componente de aproximación global (la subbanda \(LL\) más profunda) para preservar la estructura macro. Visualmente, este descarte de coeficientes se manifiesta a través de la desaparición progresiva de texturas finas y el suavizado de transiciones abruptas de intensidad.
La fidelidad de la imagen reconstruida frente a la original se cuantifica mediante la métrica de Pico de Relación Señal-Ruido (PSNR, Peak Signal-to-Noise Ratio), expresada en decibelios (dB). Valores más altos de PSNR indican menor distorsión y mayor proximidad matemática con la señal original. El experimento práctico evidencia la disminución gradual del PSNR conforme aumenta la agresividad de la limiarización, lo que permite evaluar numéricamente el umbral óptimo para el equilibrio entre compresión y degradación visual.
import numpy as np
import cv2
import pywt
# Garantiza que img_gray utilice el mismo patrón sintético claro
if 'gerar_imagem_sintetica' in globals():
img_gray = gerar_imagem_sintetica(256)
else:
# Respaldo en caso de que el bloque anterior no se haya ejecutado en la misma sesión
def gerar_imagem_sintetica(N=256):
img = np.zeros((N, N), dtype=np.float64)
for y in range(N):
for x in range(N):
v = 55 + 35 * (x / N) + 15 * np.sin(y / 24)
if 24 < x < 100 and 24 < y < 100: v = 225
cx, cy, r = 190, 76, 34
if (x - cx)**2 + (y - cy)**2 < r**2: v = 205
if y > 164 and y < 244:
p = 12
v = 185 if ((x // p + y // p) % 2 == 0) else 65
if abs(x - y) < 4: v = 240
img[y, x] = np.clip(v, 0, 255)
return img.astype(np.uint8)
img_gray = gerar_imagem_sintetica(256)
def dwt_threshold_reconstruct(img, wavelet='db4', nivel=2, threshold=0.0):
"""Descompone, aplica umbral y reconstruye vía IDWT."""
coefs = pywt.wavedec2(img.astype(np.float64), wavelet, level=nivel)
# Copia y aplica hard thresholding en todos los detalles
coefs_t = [coefs[0]] # LL final no se umbraliza
for detalhe in coefs[1:]:
coefs_t.append(tuple(pywt.threshold(sb, threshold, mode='hard') for sb in detalhe))
rec = pywt.waverec2(coefs_t, wavelet)
# Recorte a la dimensión original
rec = rec[:img.shape[0], :img.shape[1]]
return np.clip(rec, 0, 255).astype(np.uint8)
thresholds = [0, 10, 30, 60, 100]
imgs_thr = [img_gray]
titles_thr = ["Original"]
for t in thresholds:
rec = dwt_threshold_reconstruct(img_gray, threshold=t)
psnr = cv2.PSNR(img_gray, rec)
imgs_thr.append(rec)
titles_thr.append(f"T={t} PSNR={psnr:.1f} dB")
mm.show(imgs_thr, titles=titles_thr, cols=3, figsize=(14, 10))
La Tabla 5.5 sintetiza las principales diferencias estructurales y operativas entre la Transformada Discreta de Fourier (DFT) y la Transformada Wavelet Discreta (DWT).
| Criterio | Fourier (DFT) | Wavelet (DWT) |
|---|---|---|
| Funciones de base | Senoides de soporte infinito | Funciones de soporte compacto |
| Localización espacial | No explícita (global) | Explícita (local) |
| Filtrado espectral | Excelente para el control fino de frecuencias | Basado en subbandas (escalas) |
| Compresión de imágenes | Base de la DCT (JPEG tradicional) | Base de la DWT (JPEG 2000) |
| Análisis multiescala | No | Sí |
| Eliminación de ruido periódico | Altamente eficiente | Poco indicada |
| Señales no estacionarias | Limitada | Altamente eficiente |
En términos prácticos, la DFT se consolida como la herramienta ideal para el análisis espectral puro, el diseño de filtros selectivos en el dominio de la frecuencia y la atenuación de ruidos periódicos y armónicos. Por otro lado, la DWT sobresale en escenarios que exigen la preservación rigurosa de la localización espacial de las características asociada a su contenido frecuencial, destacándose en la compresión de datos, el análisis multirresolución y el procesamiento de transiciones abruptas. De este modo, ambas transformadas deben entenderse como técnicas perfectamente complementarias, que mapean caminos distintos y específicos para la resolución de problemas en PDI-VC.
Al establecer analogías entre el procesamiento de imágenes y el audio, es importante considerar las diferencias fundamentales:
En los sistemas de audio estéreo/multicanal, la fase entre canales es crucial para la percepción de la localización espacial (diferencias interaurales de fase y tiempo).
En los sistemas monoaurales, la fase tiene una influencia perceptual limitada: el oído humano es relativamente insensible a la fase absoluta de componentes sinusoidales aislados.
En las imágenes, la fase de la DFT siempre es fundamental para la localización espacial de las estructuras, independientemente de que se trate de una imagen monocromática o en color.
La analogía entre la fase en audio y la fase en imágenes debe emplearse con cautela, destacando que, aunque ambas transportan información sobre la organización espacial/temporal de la señal, los mecanismos perceptuales son fundamentalmente diferentes.
Mientras que las wavelets establecen la base teórica del estándar JPEG 2000, el estándar JPEG tradicional se basa en la Transformada Discreta de Cosenos (DCT, Discrete Cosine Transform). A pesar de las diferencias estructurales, ambos enfoques comparten el mismo principio fundamental: compactar la energía de la imagen en un número reducido de coeficientes y descartar los componentes de menor relevancia con un impacto visual mínimo.
El objetivo central de la compresión es reducir el volumen de datos necesario para el almacenamiento o transmisión de una imagen. Este proceso es posible gracias a la identificación y eliminación de redundancias estructurales y perceptuales.
El desarrollo de algoritmos de compresión se fundamenta en la identificación y eliminación de tres categorías principales de redundancia, sintetizadas en la Tabla 5.6.
| Tipo | Definición | Enfoque de Explotación |
|---|---|---|
| Espacial (interpíxel) | Alta correlación y dependencia estadística entre píxeles vecinos. | DCT, DWT y codificación predictiva. |
| Espectral (intercanal) | Correlación estadística entre los canales de color de una misma imagen. | Transformaciones de espacio de color (ej: RGB a \(YC_bC_r\)). |
| Psicovisual | Insensibilidad del sistema visual humano (SVH) a variaciones de alta frecuencia y bajo contraste. | Procesos de cuantización selectiva de coeficientes. |
Dependiendo de la preservación de la información original tras el proceso de decodificación, los métodos de compresión se dividen en dos clases fundamentales:
La Transformada de Cosenos Discreta (DCT) constituye la operación central del estándar JPEG. A diferencia de la DFT, que utiliza una base compleja, la DCT se basa en funciones trigonométricas puramente reales. Para un bloque de imagen \(f(x,y)\) de dimensiones \(N \times N\), la DCT-II 2D mapea la señal espacial al dominio de las frecuencias espaciales, generando la matriz de coeficientes \(C(u,v)\) mediante:
\[ C(u,v) = \alpha(u)\,\alpha(v) \sum_{x=0}^{N-1}\sum_{y=0}^{N-1} f(x,y)\, \cos\!\left[\frac{\pi(2x+1)u}{2N}\right] \cos\!\left[\frac{\pi(2y+1)v}{2N}\right] \tag{5.9}\]
donde los factores de normalización ortogonal están dados por \(\alpha(0) = \sqrt{1/N}\) y \(\alpha(k) = \sqrt{2/N}\) para \(k > 0\).
Cada coeficiente \(C(u,v)\) cuantifica la contribución —o “peso”— de una frecuencia espacial específica dentro de ese bloque. El término \(C(0,0)\) se denomina componente DC y representa la intensidad media del bloque (frecuencia nula). Los demás coeficientes, llamados componentes AC (Alternating Current), corresponden a las frecuencias espaciales progresivamente mayores.
Desde una perspectiva geométrica, la Ecuación 5.9 realiza la proyección del bloque de píxeles sobre un conjunto de funciones ortogonales. Para el caso estándar de JPEG (\(N=8\)), el bloque espacial se descompone en una combinación lineal de 64 funciones de base bidimensionales, denotadas por \(B_{u,v}(x,y)\) y generadas por el producto de funciones cosenoidales:
\[B_{u,v}(x,y) = \cos\left[ \frac{\pi (2x+1)u}{16} \right] \cos\left[ \frac{\pi (2y+1)v}{16} \right]\]
De esta manera, la operación inversa puede interpretarse como la reconstrucción exacta del bloque original mediante la suma ponderada de estas 64 matrices de base, donde cada coeficiente \(C(u,v)\) actúa como el peso analítico de su respectiva componente armónica.
La frecuencia espacial indicada por los índices \((u,v)\) determina el número de ciclos de oscilación a lo largo de las dimensiones horizontales y verticales del bloque. Como se ilustra en la Figura 5.23 —cuyo código aísla cada base aplicando la transformación inversa sobre impulsos unitarios—, estas 64 funciones se organizan en una matriz \(8 \times 8\). La esquina superior izquierda (\(u=0, v=0\)) muestra el patrón uniforme de frecuencia nula (DC), mientras que el avance hacia la derecha (eje \(u\)) o hacia abajo (eje \(v\)) mapea variaciones armónicas progresivamente mayores, representando transiciones rápidas, bordes y texturas en las orientaciones horizontales, verticales y diagonales.
Tanto la DCT como la DFT mapean un bloque espacial \(N \times N\) en una matriz de coeficientes de la misma dimensión. Sin embargo, para imágenes naturales, la DCT presenta una mayor eficiencia en la compactación de energía en las bajas frecuencias. Esto ocurre porque la DCT asume implícitamente una simetría par de la señal en las fronteras del bloque, lo que equivale a una extensión periódica continua, minimizando el efecto de dispersión espectral (ringing). Como consecuencia, la mayoría de los coeficientes AC decae rápidamente hacia valores cercanos a cero, optimizando el pipeline de compresión sin introducir degradación visual perceptible.

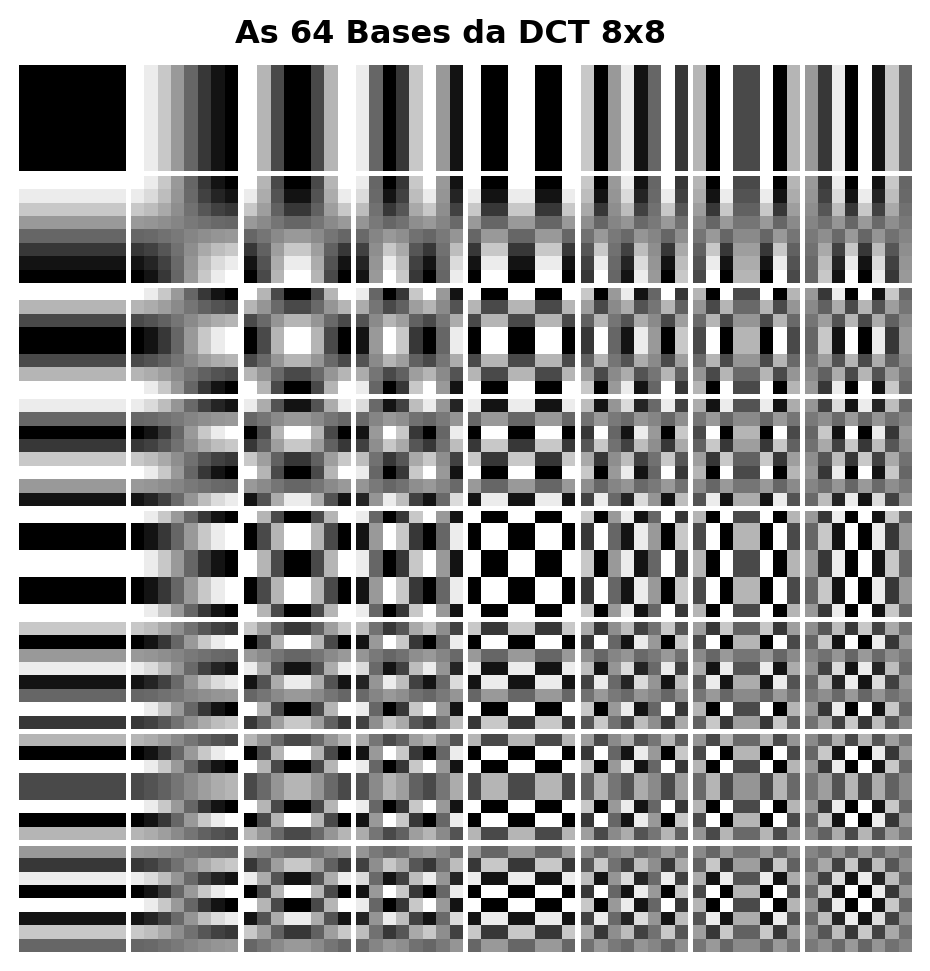

from scipy.fft import dct, idct # línea añadida
fig, axes = plt.subplots(8, 8, figsize=(6, 6))
fig.subplots_adjust(hspace=0.05, wspace=0.05)
for i in range(8):
for j in range(8):
coef = np.zeros((8, 8)); coef[i, j] = 1
b = idct(idct(coef.T, norm='ortho').T, norm='ortho')
axes[i, j].imshow(b, cmap='gray')
axes[i, j].axis('off')
plt.suptitle("As 64 Bases da DCT 8x8", y=0.92, fontsize=12, fontweight='bold')
plt.show()
Antes de la aplicación de la DCT, los píxeles del bloque de intensidad se trasladan rutinariamente (restando \(128\) para imágenes de 8 bits) con el fin de centrar la señal en torno a cero, eliminando componentes continuas innecesarias. Al calcular la DCT sobre el bloque resultante, la propiedad de compactación de energía se hace evidente: casi la totalidad de la varianza y de la información de la imagen original se concentra en el coeficiente DC (\(C(0,0)\)) y en los primeros armónicos AC de baja frecuencia.

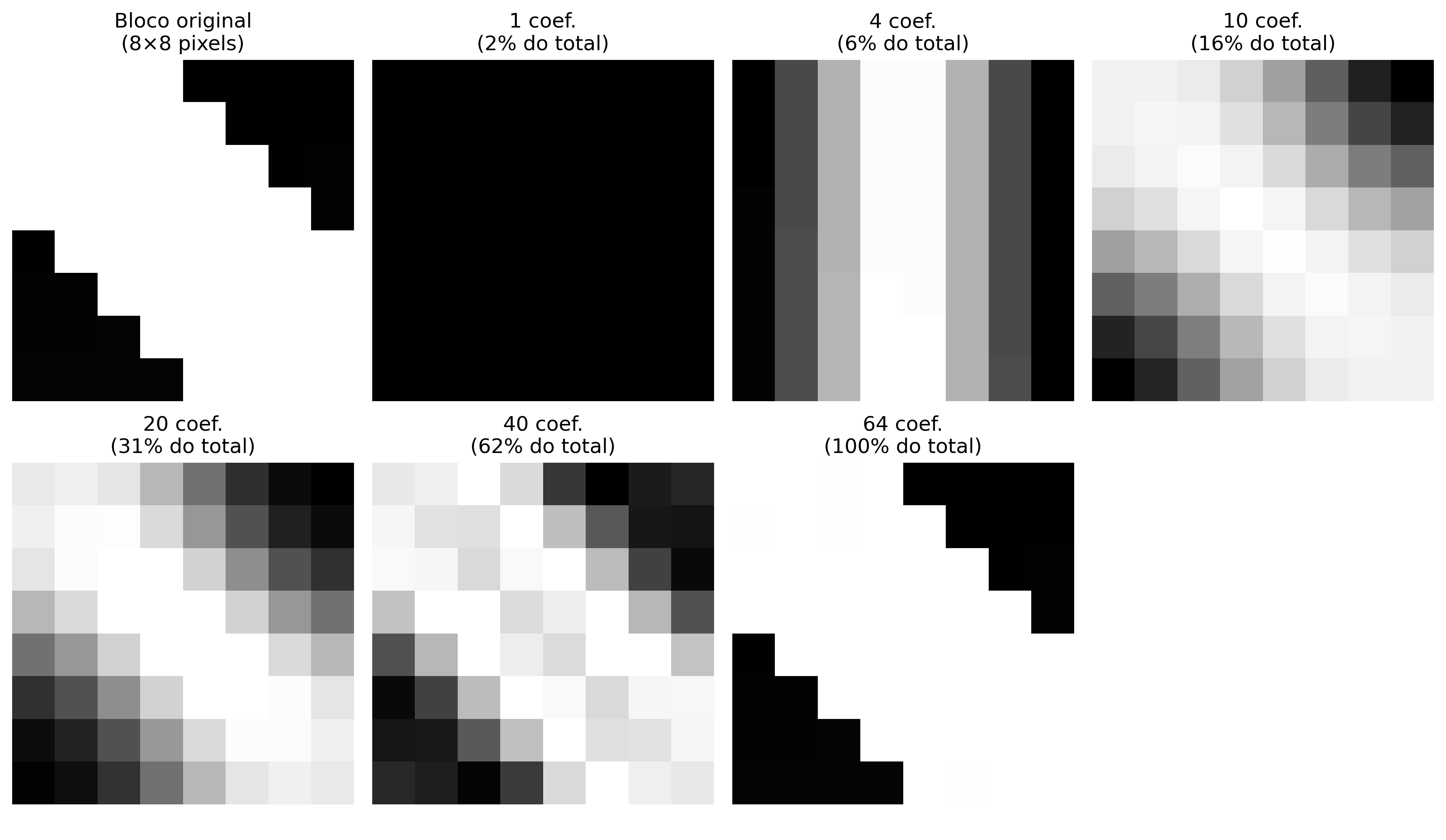

La Figura 5.24 demuestra este fenómeno mediante una reconstrucción progresiva por truncamiento abrupto. En lugar de utilizar los 64 coeficientes, el algoritmo preserva únicamente los \(k\) primeros componentes —seleccionados con base en un barrido que prioriza las bajas frecuencias espaciales— y anula los restantes.
La síntesis inversa (IDCT) realizada con solo una fracción de los coeficientes (como 15% o 30%) ya es capaz de recuperar las estructuras y la iluminación macro del bloque original de píxeles. A medida que los armónicos de frecuencias más altas se reincorporan progresivamente, los detalles finos y las transiciones rápidas se restauran. Este comportamiento valida el principio de la compresión perceptual: las altas frecuencias descartadas poseen poca energía y su ausencia, en condiciones normales, genera un impacto visual secundario en la percepción del observador.
from scipy.fft import dct, idct
def dct2(bloco):
"""DCT-II 2D ortogonal (separable)."""
return dct(dct(bloco.T, norm='ortho').T, norm='ortho')
def idct2(coefs):
"""IDCT-II 2D ortogonal."""
return idct(idct(coefs.T, norm='ortho').T, norm='ortho')
# ── Bloque 8×8 centralizado de la imagen ─────────────────────────────────────────
cy, cx = img_gray.shape[0]//2, img_gray.shape[1]//2
bloco = img_gray[cy:cy+8, cx:cx+8].astype(np.float64) - 128.0
C = dct2(bloco)
print("Coeficientes DCT del bloque 8×8:")
print(np.round(C).astype(int))
print(f"\nEnergía DC : {C[0,0]**2:.1f}")
print(f"Energía total : {(C**2).sum():.1f}")
print(f"Fracción en DC : {C[0,0]**2 / (C**2).sum():.1%} ← concentración de energía")
# ── Reconstrucción progresiva ──────────────────────────────────────────────────
imgs_rec = [cv2.normalize((bloco+128).astype(np.uint8), None, 0, 255, cv2.NORM_MINMAX)]
titles_rec = ["Bloco original\n(8×8 pixels)"]
for keep in [1, 4, 10, 20, 40, 64]:
C_trunc = np.zeros_like(C)
indices = sorted([(u,v) for u in range(8) for v in range(8)], key=lambda p: p[0]+p[1])
for u, v in indices[:keep]:
C_trunc[u, v] = C[u, v]
rec = np.clip(idct2(C_trunc) + 128, 0, 255).astype(np.uint8)
imgs_rec.append(rec)
titles_rec.append(f"{keep} coef.\n({keep/64:.0%} do total)")
mm.show(imgs_rec, titles=titles_rec, cols=4, figsize=(12, 7))Coeficientes DCT del bloque 8×8:
[[ 450 2 -199 -1 0 0 -14 0]
[ -2 506 0 -58 0 24 0 -24]
[-199 2 89 -1 82 1 0 0]
[ -1 -58 0 -158 0 59 0 -24]
[ 0 0 83 0 -89 0 -34 0]
[ 0 24 0 58 0 84 0 -58]
[ -14 0 0 0 -34 0 89 -1]
[ 0 -24 0 -24 0 -58 0 -76]]
Energía DC : 202725.1
Energía total : 639868.0
Fracción en DC : 31.7% ← concentración de energía
El estándar JPEG opera dividiendo la imagen en bloques disjuntos de \(8 \times 8\) píxeles, procesados mediante una secuencia de transformaciones espaciales, perceptuales y estadísticas. El pipeline completo de codificación se estructura en seis etapas principales:
\[ \text{RGB} \xrightarrow{\text{(1) } YC_bC_r} \xrightarrow{\text{(2) Submuestreo}} \xrightarrow{\text{(3) Bloques } 8 \times 8} \xrightarrow{\text{(4) DCT}} \xrightarrow{\text{(5) Cuantificación}} \xrightarrow{\text{(6) Codificación Entrópica}} \]
La Tabla 5.7 detalla la función analítica y el fundamento perceptual que justifica cada una de estas etapas.
| Etapa | Operación | Fundamento Perceptual y Estadístico |
|---|---|---|
| 1 | Conversión \(RGB \rightarrow YC_bC_r\) | Separa la luminancia (\(Y\)) de la crominancia (\(C_b, C_r\)). El sistema visual humano (SVH) presenta mayor sensibilidad a variaciones de brillo que de color. |
| 2 | Submuestreo de crominancia (ej: 4:2:0) | Reduce la resolución espacial de los canales de color a la mitad, descartando datos redundantes con impacto visual despreciable. |
| 3–4 | Centralización y aplicación de la DCT \(8 \times 8\) | Traslada los píxeles al intervalo \([-128, 127]\) y compacta la energía espectral del bloque en los coeficientes de baja frecuencia. |
| 5 | Cuantificación lineal selectiva | Divide cada coeficiente \(C(u,v)\) por el elemento correspondiente de la matriz \(Q(u,v)\), aplicando redondeo entero. Constituye la principal fuente de compresión con pérdida. |
| 6 | Barrido en zigzag y codificación | Ordena los coeficientes cuantificados para maximizar secuencias nulas consecutivas, optimizando la codificación por longitud de corrida (RLE) y la codificación de Huffman. |
La matriz de cuantificación \(Q(u,v)\) es el mecanismo central de control del compromiso entre tasa de compresión y calidad visual. En el algoritmo práctico de la Figura 5.25, el factor de calidad estipulado por el usuario (escala de 1 a 100) se convierte en un escalar que parametriza la severidad de la matriz \(Q\). Valores reducidos de calidad expanden los divisores de \(Q(u,v)\), forzando el truncamiento masivo de los coeficientes AC a cero. Cuando esta eliminación es excesiva, la discontinuidad en las fronteras de los bloques adyacentes no se atenúa en la reconstrucción, generando los denominados artefactos de bloque (blocking artifacts).
La eficiencia del codificador entrópico posterior a la cuantificación depende directamente de la ordenación de los datos. Como la DCT concentra la energía vital en el vértice superior izquierdo de la matriz (bajas frecuencias) y empuja los coeficientes nulos hacia las extremidades opuestas, la lectura lineal por filas o columnas fragmentaría las secuencias de ceros.
La ordenación en zigzag soluciona esta limitación al recorrer la matriz diagonalmente en orden creciente de frecuencia espacial. Este mapeo agrupa los coeficientes significativos al inicio del vector y concentra los coeficientes nulos en una única secuencia continua al final del arreglo, permitiendo que el algoritmo RLE codifique grandes bloques de datos de forma compacta y eficiente.
RLE (Run-Length Encoding) es una técnica de compresión sin pérdidas que codifica secuencias consecutivas de valores idénticos — especialmente ceros — como un par (recuento, valor). En JPEG, después del barrido en zigzag, los coeficientes cuantificados se organizan de modo que los ceros se concentren al final del vector. El RLE entonces comprime esa larga corrida de ceros con extrema eficiencia, optimizando el almacenamiento y la transmisión de la imagen comprimida.
import numpy as np
import cv2
from scipy.fft import dct, idct
# ── Carga Segura de la Imagen de la Cámara (skimage) ─────────────────────────
try:
from skimage import data
img_gray = data.camera()
except ImportError:
import subprocess
subprocess.run(["pip", "install", "scikit-image", "-q"])
from skimage import data
img_gray = data.camera()
# Redimensiona ligeramente a 256x256 para mantener el patrón y velocidad de las pruebas anteriores
img_gray = cv2.resize(img_gray, (256, 256))
# ── Tabla de cuantización de luminancia (estándar JPEG) ──────────────────────
Q_luma = np.array([
[16,11,10,16,24,40,51,61],
[12,12,14,19,26,58,60,55],
[14,13,16,24,40,57,69,56],
[14,17,22,29,51,87,80,62],
[18,22,37,56,68,109,103,77],
[24,35,55,64,81,104,113,92],
[49,64,78,87,103,121,120,101],
[72,92,95,98,112,100,103,99]
], dtype=np.float64)
def dct2(bloco):
"""DCT-II 2D ortogonal (separable)."""
return dct(dct(bloco.T, norm='ortho').T, norm='ortho')
def idct2(coefs):
"""IDCT-II 2D ortogonal."""
return idct(idct(coefs.T, norm='ortho').T, norm='ortho')
def jpeg_compress_block(bloco, Q_table):
"""DCT → cuantización → de-cuantización → IDCT en bloque 8×8."""
C = dct2(bloco.astype(np.float64) - 128)
Cq = np.round(C / Q_table) * Q_table # cuantiza y de-cuantiza
return np.clip(idct2(Cq) + 128, 0, 255)
def jpeg_quality_compress(img, qualidade=50):
"""JPEG simplificado: comprime imagen completa por bloques 8×8."""
if qualidade < 50:
escala = 5000 / qualidade
else:
escala = 200 - 2 * qualidade
# Corregido de 'scala' a 'escala'
Q = np.clip(np.round(Q_luma * escala / 100), 1, 255)
h, w = img.shape
result = np.zeros_like(img, dtype=np.float64)
for r in range(0, h-7, 8):
for c in range(0, w-7, 8):
result[r:r+8, c:c+8] = jpeg_compress_block(img[r:r+8, c:c+8], Q)
return result.astype(np.uint8)

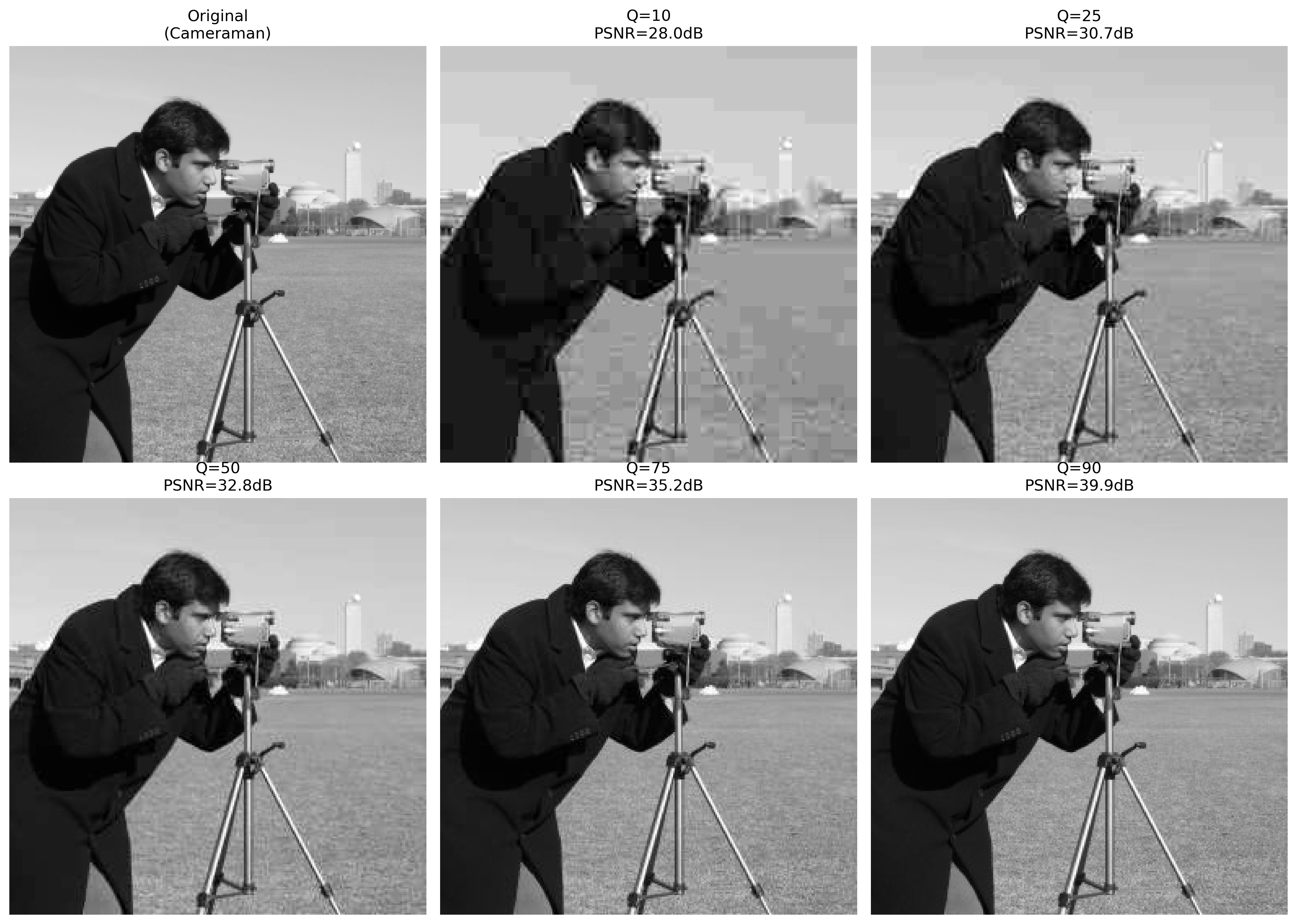

# ── Comparación de factores de calidad ───────────────────────────────────────
qualidades = [10, 25, 50, 75, 90]
imgs_jpeg = [img_gray]
titles_jpeg = ["Original\n(Cameraman)"]
for q in qualidades:
rec = jpeg_quality_compress(img_gray, qualidade=q)
psnr = cv2.PSNR(img_gray, rec)
imgs_jpeg.append(rec)
titles_jpeg.append(f"Q={q}\nPSNR={psnr:.1f}dB")
mm.show(imgs_jpeg, titles=titles_jpeg, cols=3, figsize=(14, 10))
El simulador de la Figura 5.26 permite explorar el impacto del proceso de cuantización sobre un bloque \(8 \times 8\) extraído de una imagen real, sintetizando en tiempo real los siguientes componentes:
La elección de un formato de almacenamiento digital impacta directamente en el compromiso entre calidad visual, tamaño de archivo y costo computacional de decodificación. Los tres formatos de mayor relevancia para arquitecturas web y sistemas de computación visual son JPEG, PNG y WebP.
La Tabla 5.8 sintetiza las propiedades estructurales de los principales formatos de imagen rasterizados.
| Característica | JPEG | PNG | WebP |
|---|---|---|---|
| Compresión | Con pérdida | Sin pérdida | Con y sin pérdida. |
| Transparencia (canal alfa) | No | Sí | Sí. |
| Soporte de animación | No | Limitado (APNG) | Sí. |
| Algoritmo base | DCT + Huffman | DEFLATE (LZ77 + Huffman) | VP8 / VP8L. |
| Mejor para | Fotografía | Gráficos, texto e iconos | Uso universal en entorno Web. |
| Peor para | Texto y bordes nítidos | Imágenes fotográficas complejas | Compatibilidad heredada. |
Dos métricas objetivas son ampliamente adoptadas para cuantificar la distorsión introducida por procesos de compresión:
Pico de la Relación Señal-Ruido (PSNR, Peak Signal-to-Noise Ratio): \[ \text{PSNR} = 10\,\log_{10}\!\left(\frac{L^2}{\text{MSE}}\right) \quad [\text{dB}] \tag{5.10}\]
donde \(L = 255\) para imágenes cuantizadas en 8 bits y \(\text{MSE}\) representa el Error Cuadrático Medio (Mean Squared Error). Valores de PSNR superiores a 40 dB indican excelente fidelidad; entre 30 dB y 40 dB representan buena calidad; y valores inferiores a 30 dB corresponden a degradaciones visuales fácilmente perceptibles.
Índice de Similitud Estructural (SSIM, Structural Similarity Index): \[ \text{SSIM}(f,g) = \frac{(2\mu_f\mu_g + c_1)(2\sigma_{fg} + c_2)}{(\mu_f^2+\mu_g^2+c_1)(\sigma_f^2+\sigma_g^2+c_2)} \tag{5.11}\]
El SSIM evalúa ventanas locales de la imagen basándose en tres componentes complementarios: luminancia (\(\mu_f, \mu_g\)), contraste (\(\sigma_f, \sigma_g\)) y estructura (\(\sigma_{fg}\)), ponderados por constantes de estabilidad \(c_1\) y \(c_2\). El índice varía en el intervalo \([-1, 1]\), donde la unidad representa la identidad perfecta. A diferencia del PSNR, el SSIM considera la organización espacial de los errores, alineándose con la percepción del sistema visual humano (SVH).
El PSNR posee una formulación matemática simple y un bajo costo computacional; sin embargo, tiende a sobreestimar la calidad en imágenes con distorsiones localizadas o subestimarla en variaciones globales de brillo toleradas por el observador. El SSIM modela con mayor fidelidad la percepción biológica, pero exige un mayor esfuerzo de procesamiento. Para análisis rigurosos de codificadores, se recomienda reportar ambas métricas estadísticas en carácter complementario.

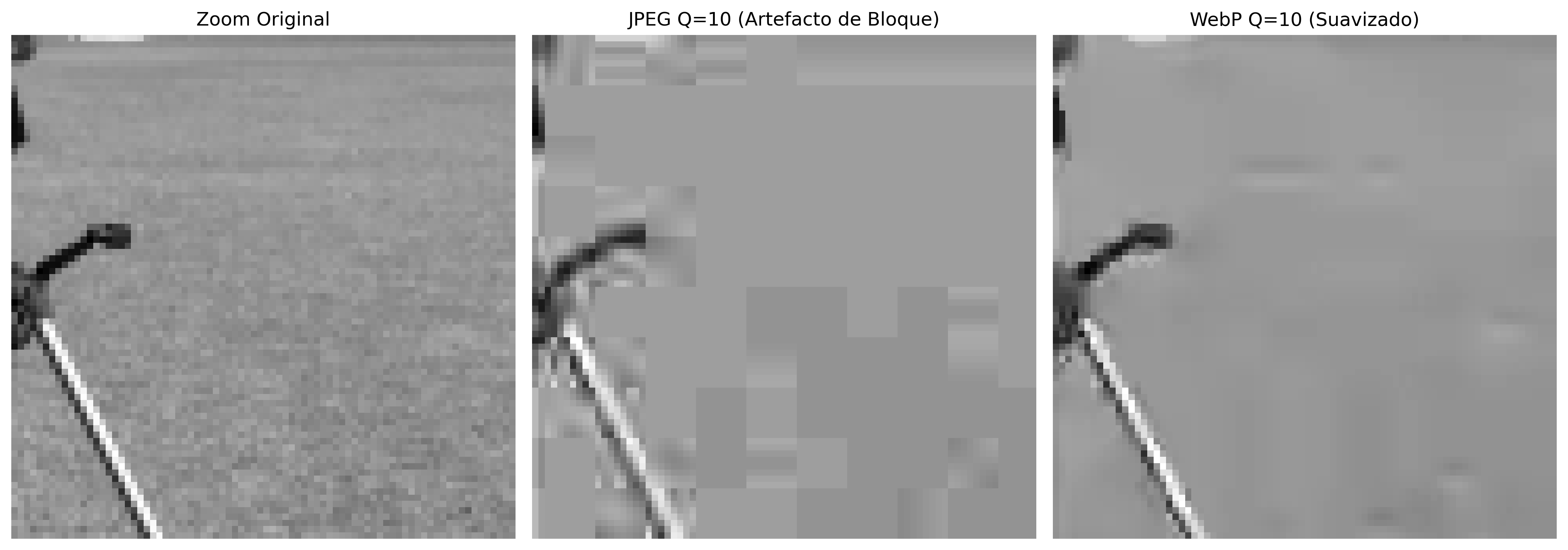

La naturaleza matemática del codificador determina el tipo de degradación introducida en tasas de bits reducidas. Como se ilustra en la Figura 5.27, la compresión agresiva mediante DCT en el estándar JPEG segmenta la imagen en mallas rígidas, generando los artefactos de bloque (blocking artifacts). En contrapartida, los algoritmos basados en codificación predictiva o representaciones sometidas a transformadas espaciales avanzadas (como WebP y JPEG 2000) eliminan las discontinuidades de bloque, pero introducen pérdida de textura fina y desenfoques característicos alrededor de bordes de alto contraste.
import os
import cv2
# Garantiza la existencia del directorio y guarda los archivos comprimidos
os.makedirs("imagens/comp_test", exist_ok=True)
cv2.imwrite("imagens/comp_test/camera_q10.jpg", img_gray, [cv2.IMWRITE_JPEG_QUALITY, 10])
cv2.imwrite("imagens/comp_test/camera_q10.webp", img_gray, [cv2.IMWRITE_WEBP_QUALITY, 10])
# Extracción de región de interés para visualización de artefactos (Zoom de 4x)
zoom_original = cv2.resize(img_gray[120:200, 150:230], (320, 320),
interpolation=cv2.INTER_NEAREST)
rec_jpeg = cv2.imread("imagens/comp_test/camera_q10.jpg", cv2.IMREAD_GRAYSCALE)
zoom_jpeg = cv2.resize(rec_jpeg[120:200, 150:230], (320, 320),
interpolation=cv2.INTER_NEAREST)
rec_webp = cv2.imread("imagens/comp_test/camera_q10.webp", cv2.IMREAD_GRAYSCALE)
zoom_webp = cv2.resize(rec_webp[120:200, 150:230], (320, 320),
interpolation=cv2.INTER_NEAREST)
mm.show([zoom_original, zoom_jpeg, zoom_webp],
titles=["Zoom Original", "JPEG Q=10 (Artefacto de Bloque)", "WebP Q=10 (Suavizado)"],
cols=3, figsize=(14, 5))
La validación de los algoritmos de compresión con pérdida exige un análisis que correlacione el costo de almacenamiento con la fidelidad de la señal reconstruida. Esta evaluación se realiza de manera complementaria mediante curvas de rendimiento global y mediante el mapeo local de las distorsiones inducidas por los codificadores.

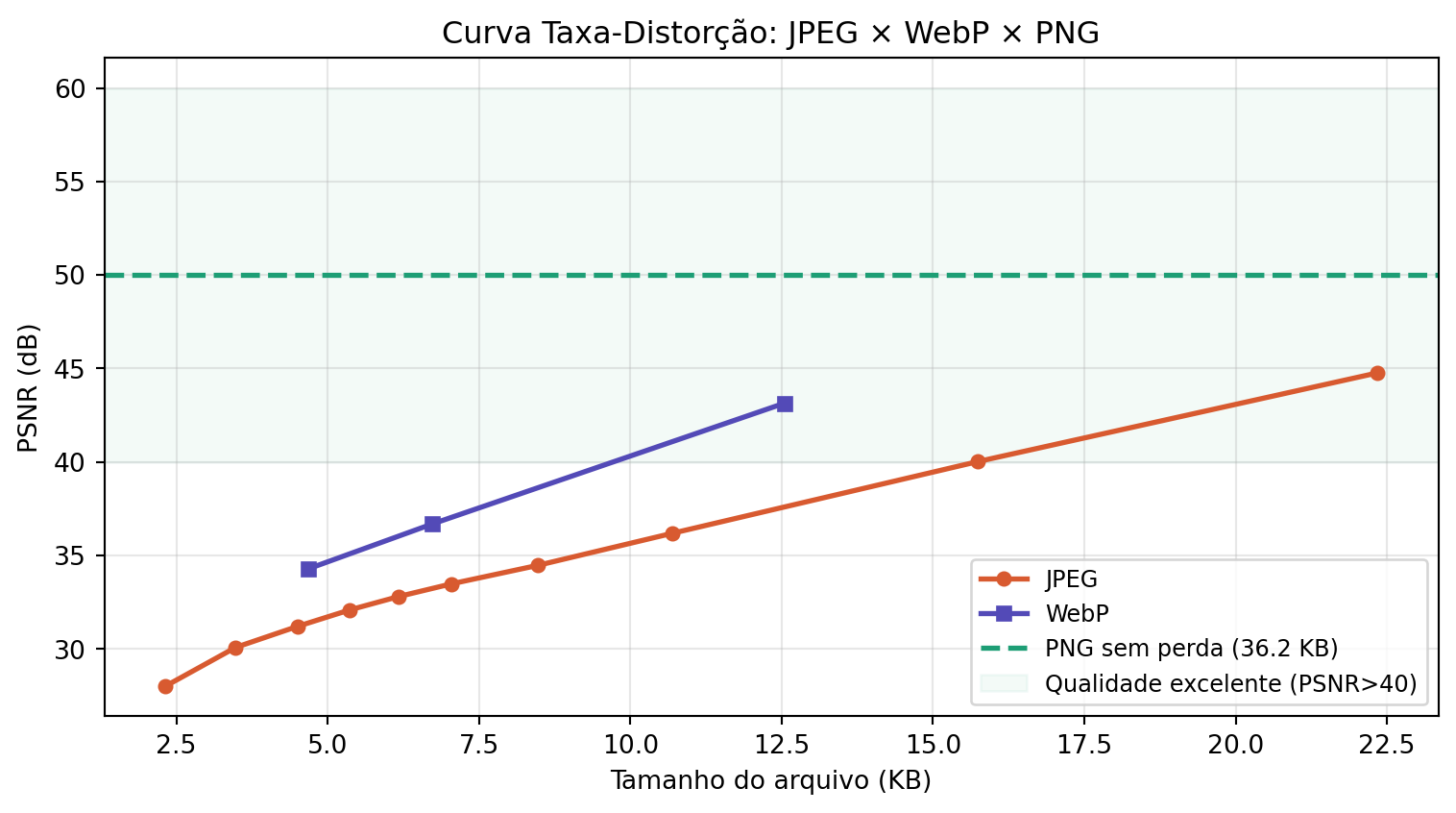

La Figura 5.28 presenta la evaluación empírica del pipeline JPEG y WebP mediante curvas de tasa-distorsión, que monitorean la ganancia de compresión (tamaño del archivo en KB) en función del PSNR. El formato PNG actúa como línea de base ideal (\(\text{PSNR} = \infty\)), ya que su naturaleza lossless impide cualquier degradación, aunque requiere un volumen de datos sustancialmente mayor.
El análisis de las curvas demuestra la superioridad y la eficiencia del estándar WebP sobre el JPEG tradicional: para alcanzar un mismo nivel de fidelidad matemática (como el rango de calidad excelente, donde \(\text{PSNR} > 40\text{ dB}\)), el codificador WebP genera archivos significativamente más pequeños. Este comportamiento refleja el impacto práctico de la evolución de los algoritmos en la optimización de los sistemas de transmisión y almacenamiento digital.
import os
import cv2
import matplotlib.pyplot as plt
# Garantiza la existencia del directorio de pruebas
os.makedirs("imagens/comp_test", exist_ok=True)
resultados = []
# ── JPEG ──────────────────────────────────────────────────────────────────────
for q in [10, 20, 30, 40, 50, 60, 70, 80, 90, 95]:
path = f"imagens/comp_test/camera_q{q}.jpg"
cv2.imwrite(path, img_gray, [cv2.IMWRITE_JPEG_QUALITY, q])
rec = cv2.imread(path, cv2.IMREAD_GRAYSCALE)
resultados.append({"formato": "JPEG", "qualidade": q,
"PSNR": cv2.PSNR(img_gray, rec),
"KB": os.path.getsize(path)/1024})
# ── PNG ───────────────────────────────────────────────────────────────────────
path_png = "imagens/comp_test/camera.png"
cv2.imwrite(path_png, img_gray, [cv2.IMWRITE_PNG_COMPRESSION, 9])
resultados.append({"formato": "PNG", "qualidade": "lossless",
"PSNR": float('inf'), "KB": os.path.getsize(path_png)/1024})
# ── WebP ──────────────────────────────────────────────────────────────────────
for q in [50, 75, 90]:
path_w = f"imagens/comp_test/camera_q{q}.webp"
cv2.imwrite(path_w, img_gray, [cv2.IMWRITE_WEBP_QUALITY, q])
rec_w = cv2.imread(path_w, cv2.IMREAD_GRAYSCALE)
resultados.append(
{"formato": "WebP", "qualidade": q,
"PSNR": cv2.PSUB_VAL if 'cv2.PSNR' in globals() else cv2.PSNR(img_gray, rec_w),
"KB": os.path.getsize(path_w)/1024})
# ── Generación de la Curva Tasa-Distorsión ────────────────────────────────────
jpeg_r = [r for r in resultados if r["formato"]=="JPEG"]
webp_r = [r for r in resultados if r["formato"]=="WebP"]
png_r = [r for r in resultados if r["formato"]=="PNG"]
fig, ax = plt.subplots(figsize=(8, 4.5))
ax.plot([r["KB"] for r in jpeg_r], [r["PSNR"] for r in jpeg_r],
"o-", label="JPEG", color="#D85A30", lw=2, ms=5)
ax.plot([r["KB"] for r in webp_r], [r["PSNR"] for r in webp_r],
"s-", label="WebP", color="#534AB7", lw=2, ms=5)
ax.axhline(50, color="#1D9E75", lw=2, ls="--",
label=f"PNG sem perda ({png_r[0]['KB']:.1f} KB)")
ax.axhspan(40, 60, alpha=0.05, color="#1D9E75", label="Qualidade excelente (PSNR>40)")
ax.set(xlabel="Tamanho do arquivo (KB)", ylabel="PSNR (dB)",
title="Curva Taxa-Distorção: JPEG × WebP × PNG")
ax.legend(fontsize=9)
ax.grid(True, alpha=0.3)
plt.tight_layout()
plt.show()
print(f"\nTamaño bruto (sin compresión): {img_gray.nbytes/1024:.0f} KB")
print(f"\n{'Formato':>8} {'Qual.':>6} {'KB':>7} {'PSNR (dB)':>11}")
print("-"*38)
for r in resultados:
psnr_s = f"{r['PSNR']:>11.2f}" if r['PSNR']!=float('inf') else f"{'∞ (lossless)':>11}"
print(f"{r['formato']:>8} {str(r['qualidade']):>6} {r['KB']:>7.1f} {psnr_s}")
Tamaño bruto (sin compresión): 64 KB
Formato Qual. KB PSNR (dB)
--------------------------------------
JPEG 10 2.3 28.00
JPEG 20 3.5 30.09
JPEG 30 4.5 31.23
JPEG 40 5.4 32.10
JPEG 50 6.2 32.81
JPEG 60 7.0 33.49
JPEG 70 8.5 34.48
JPEG 80 10.7 36.19
JPEG 90 15.7 40.02
JPEG 95 22.3 44.77
PNG lossless 36.2 ∞ (lossless)
WebP 50 4.7 34.29
WebP 75 6.7 36.69
WebP 90 12.5 43.14La imagen Cameraman (\(256 \times 256\) píxeles en escala de grises) ocupa 64 KB en formato bruto (sin compresión). Como referencia, el PNG lossless comprime ese volumen a 36,2 KB — evidenciando que la compresión sin pérdidas ya reduce significativamente el almacenamiento para imágenes con regiones homogéneas. En contrapartida, los formatos con pérdida (JPEG y WebP) alcanzan tamaños aún menores: el JPEG con calidad 95 ocupa 22,3 KB (PSNR ≈ 45 dB), mientras que el WebP con calidad 90 alcanza 12,5 KB con PSNR equivalente, demostrando su superioridad en eficiencia de compresión.
Aunque el PSNR ofrece un indicativo numérico rápido, las métricas globales no logran discriminar cómo se distribuye geométricamente la pérdida de información sobre la imagen. La Figura 5.29 soluciona esta limitación al asociar las reconstrucciones en diferentes calidades con sus respectivos mapas de error absoluto y con el SSIM.

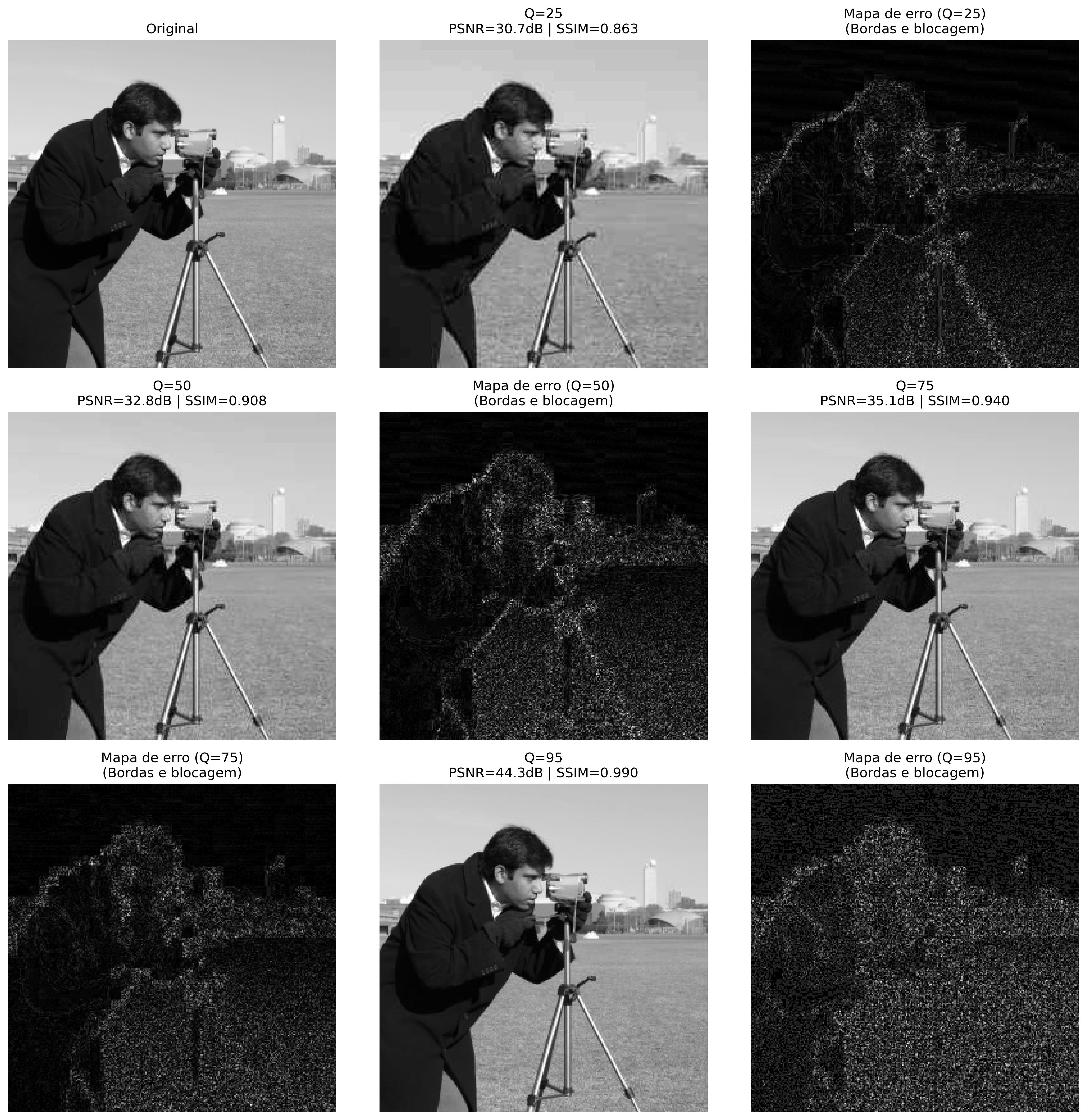

Los mapas residuales — obtenidos mediante la diferencia absoluta normalizada entre la imagen original y la comprimida — revelan la firma espacial intrínseca de cada arquitectura de codificación:
El SSIM captura esta degradación morfológica de manera mucho más sensible que el PSNR, penalizando la puntuación final a medida que la organización estructural y las texturas finas — a las cuales el sistema visual humano es altamente receptivo — son eliminadas por el codificador.
import os
import numpy as np
import cv2
try:
from skimage.metrics import structural_similarity as ssim
except ImportError:
import subprocess
subprocess.run(["pip", "install", "scikit-image", "-q"])
from skimage.metrics import structural_similarity as ssim
# Garantiza la existencia del directorio de pruebas
os.makedirs("imagens/comp_test", exist_ok=True)
qualidades_ssim = [25, 50, 75, 95]
imgs_ssim = [img_gray]
titles_ssim = ["Original"]
for q in qualidades_ssim:
path = f"imagens/comp_test/camera_ssim_q{q}.jpg"
# GRABACIÓN FORZADA: Genera y graba el JPEG con la calidad actual en la ruta correcta
img_compactada = jpeg_quality_compress(img_gray, qualidade=q)
cv2.imwrite(path, img_compactada)
# Lectura segura del archivo recién grabado
rec = cv2.imread(path, cv2.IMREAD_GRAYSCALE)
if rec is None:
continue
if rec.shape != img_gray.shape:
rec = cv2.resize(rec, (img_gray.shape[1], img_gray.shape[0]))
psnr_v = cv2.PSNR(img_gray, rec)
ssim_v, _ = ssim(img_gray, rec, full=True)
# Diferencia absoluta normalizada para evidenciar la estructura espacial del error
diff_vis = cv2.normalize(np.abs(img_gray.astype(float) - rec.astype(float)),
None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
imgs_ssim += [rec, diff_vis]
titles_ssim += [f"Q={q}\nPSNR={psnr_v:.1f}dB | SSIM={ssim_v:.3f}",
f"Mapa de erro (Q={q})\n(Bordas e blocagem)"]
mm.show(imgs_ssim, titles=titles_ssim, cols=3, figsize=(14, 14))
Los mapas de error presentados fueron normalizados individualmente (cv2.NORM_MINMAX) para maximizar el contraste visual y revelar la estructura espacial de las distorsiones. Esto significa que:
Por lo tanto, la intensidad del blanco en los mapas NO es comparable entre diferentes calidades — los mapas sirven únicamente para revelar la firma espacial del error (bordes vs bloques), no su magnitud. La magnitud correcta está dada por los valores de PSNR y SSIM, que muestran claramente que Q=95 tiene un error mucho menor que Q=25.
El proceso de compresión en el estándar JPEG se basa en la aplicación combinada de transformaciones espaciales, perceptuales y estadísticas para reducir las redundancias de una imagen. La Tabla 5.9 resume el papel de cada etapa en el pipeline y su respectivo impacto en la reducción de datos.
| Etapa | Operación Analítica | Mecanismo de Ganancia / Compresión |
|---|---|---|
| Conversión \(YC_bC_r\) | Aislamiento de los canales de luminancia y crominancia. | Modela la percepción del SVH, permitiendo tratar el color y el brillo de forma independiente. |
| Submuestreo 4:2:0 | Reducción de la resolución espacial de los canales de color (\(C_b\) y \(C_r\)). | Elimina aproximadamente el 50% de los datos brutos con un impacto visual mínimo. |
| DCT \(8 \times 8\) | Mapeo del dominio espacial al dominio de frecuencias espaciales. | Compactación de energía, concentrando la información vital en los primeros coeficientes. |
| Cuantización Lineal | División entera de los coeficientes por una matriz de ponderación \(Q(u,v)\). | Principal fuente de compresión con pérdida; elimina altas frecuencias imperceptibles. |
| Codificación Entrópica | Aplicación de algoritmos RLE y codificación de Huffman. | Compresión estadística sin pérdida, optimizada por las largas series de coeficientes nulos. |
La aplicación de tasas de compresión excesivamente agresivas (factores de calidad reducidos) introduce distorsiones predecibles en la imagen reconstruida, derivadas de las limitaciones matemáticas del modelo:
Reuniendo las técnicas consolidadas a lo largo de este capítulo, se presenta un pipeline completo de restauración de imágenes que combina el análisis espectral en el dominio de la frecuencia con el filtrado adaptativo en el dominio espacial. El objetivo es atenuar un ruido mixto (compuesto por degradación gaussiana e interferencia periódica) preservando al máximo los detalles estructurales de la imagen original.
\[ \text{Imagen Ruidosa} \xrightarrow{\text{FFT2}} \xrightarrow{\text{Filtro Notch Gaussiano}} \xrightarrow{\text{IFFT2}} \xrightarrow{\text{Filtro Bilateral}} \text{Imagen Restaurada} \]
El par de métricas estadísticas PSNR y SSIM proporciona una evaluación cualitativa y morfológica complementaria del proceso de restauración:
En la práctica, existe un compromiso analítico (trade-off) entre reducción de ruido y preservación de detalles: los filtros espaciales excesivamente agresivos atenúan bien el ruido de alta frecuencia, pero degradan texturas finas y suavizan bordes nítidos — lo que reduce simultáneamente tanto el PSNR como el SSIM en relación con la imagen original. El desafío del diseño de filtros es encontrar el punto de equilibrio que maximice ambas métricas, garantizando una restauración fiel y visualmente agradable.

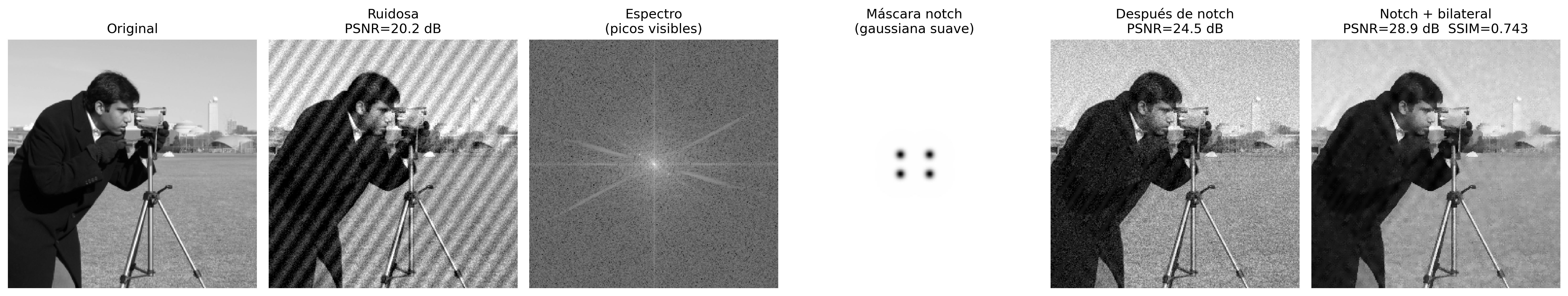

Los resultados numéricos y visuales generados por la Figura 5.30 demuestran la relevancia práctica de asociar diferentes dominios de procesamiento. La inserción simultánea de ruido periódico y estocástico corrompe las propiedades morfológicas de la señal, reduciendo severamente los índices de similitud y la relación señal-ruido de la imagen de referencia.
El aislamiento y la supresión de los picos armónicos en el dominio de la frecuencia mediante la máscara notch eliminan las franjas de interferencia senoidales dispersas sobre el espacio bidimensional. Como se evidencia en los datos impresos de la Figura 5.30, este filtrado quirúrgico promueve un salto inmediato y sustancial en la métrica PSNR. No obstante, el ruido Gaussiano de alta frecuencia permanece activo de forma homogénea en el espectro, lo que exige un enfoque complementario.
La restauración final se consolida en el dominio espacial con la introducción del filtro bilateral. A diferencia de los operadores de paso bajo convencionales (como el Gaussiano o el de media), que suavizarían indiscriminadamente el ruido y los contornos estructurales, el filtrado bilateral calcula pesos ponderados por la proximidad geométrica y por la diferencia de intensidad radiométrica. Este comportamiento adaptativo atenúa las fluctuaciones estocásticas remanentes en las regiones de transición suave y preserva la nitidez de los bordes espaciales.
La convergencia de ambos enfoques resulta en una mejora sustancial y simultánea del PSNR y del SSIM en relación con la imagen ruidosa — aunque los valores finales permanecen inferiores a los de la imagen original (PSNR = \(\infty\), SSIM = 1,0), debido a la pérdida inevitable de información espectral y de textura durante los procesos de filtrado. La atenuación suave (gaussiana) de los picos en el espectro evita los artefactos de ringing, mientras que el filtro bilateral elimina el ruido estocástico residual sin comprometer la nitidez de los bordes. Los resultados confirman la eficacia y la complementariedad práctica de las herramientas de análisis de frecuencia presentadas en este capítulo, demostrando que el filtrado híbrido (frecuencia + espacial) es superior a cualquier enfoque aislado para la restauración de imágenes degradadas por ruido mixto.
import numpy as np
import cv2
try:
from skimage.metrics import structural_similarity as ssim_sk
except ImportError:
import subprocess
subprocess.run(["pip", "install", "scikit-image", "-q"])
from skimage.metrics import structural_similarity as ssim_sk
def suprimir_pico_gaussiano(mask, cy, cx, sigma=3.0):
yy, xx = np.ogrid[:mask.shape[0], :mask.shape[1]]
dist = np.sqrt((yy - cy)**2 + (xx - cx)**2)
notch = np.exp(-dist**2 / (2 * sigma**2))
mask *= (1 - notch)
return mask
# ── 1. Construcción del ruido mixto ─────────────────────────────────────────────
np.random.seed(42)
h_img, w_img = img_gray.shape
X2, Y2 = np.meshgrid(np.arange(w_img), np.arange(h_img))
u0, v0 = 15, 10
ruido_gauss = np.random.normal(0, 15, img_gray.shape)
ruido_period = 30 * np.sin(2 * np.pi * (u0 * X2 / w_img + v0 * Y2 / h_img))
img_noisy = np.clip(img_gray.astype(float) +
ruido_gauss + ruido_period, 0, 255).astype(np.uint8)
# ── 2. Espectro e identificación de los picos ────────────────────────────────────
F_n = np.fft.fftshift(np.fft.fft2(img_noisy.astype(np.float64)))
mag_n = cv2.normalize(np.log1p(np.abs(F_n)), None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
# ── 3. Notch gaussiano en los picos periódicos ──────────────────────────────────
cy0, cx0 = h_img // 2, w_img // 2
mascara_notch = np.ones((h_img, w_img), dtype=np.float64)
for dy, dx in [(+v0, +u0), (-v0, -u0), (+v0, -u0), (-v0, +u0)]:
mascara_notch = suprimir_pico_gaussiano(mascara_notch, cy0 + dy, cx0 + dx, sigma=3.0)
img_notch = np.real(np.fft.ifft2(np.fft.ifftshift(F_n * mascara_notch)))
img_notch = np.clip(img_notch, 0, 255).astype(np.uint8)
# ── 4. Filtro Bilateral: eliminación del ruido gaussiano residual ─────────────────
img_den = cv2.bilateralFilter(img_notch, d=7, sigmaColor=25, sigmaSpace=7)
# ── Cálculo de las Métricas de Validación ────────────────────────────────────────
psnr_n, ssim_n = cv2.PSNR(img_gray, img_noisy), ssim_sk(img_gray, img_noisy)
psnr_no, ssim_no = cv2.PSNR(img_gray, img_notch), ssim_sk(img_gray, img_notch)
psnr_d, ssim_d = cv2.PSNR(img_gray, img_den), ssim_sk(img_gray, img_den)
print(f"{'Etapa':>20} | {'PSNR (dB)':>9} | {'SSIM':>6}")
print("-" * 42)
print(f"{'Ruidosa (gauss+per)':>20} | {psnr_n:>9.2f} | {ssim_n:>6.4f}")
print(f"{'Após notch':>20} | {psnr_no:>9.2f} | {ssim_no:>6.4f}")
print(f"{'Notch + bilateral':>20} | {psnr_d:>9.2f} | {ssim_d:>6.4f}")
mascara_vis = (mascara_notch * 255).astype(np.uint8)
mm.show(
[img_gray, img_noisy, mag_n, mascara_vis, img_notch, img_den],
titles=[
"Original",
f"Ruidosa\nPSNR={psnr_n:.1f} dB",
"Espectro\n(picos visibles)",
"Máscara notch\n(gaussiana suave)",
f"Después de notch\nPSNR={psnr_no:.1f} dB",
f"Notch + bilateral\nPSNR={psnr_d:.1f} dB SSIM={ssim_d:.3f}"
],
cols=6, figsize=(20, 4)
) Etapa | PSNR (dB) | SSIM
------------------------------------------
Ruidosa (gauss+per) | 20.19 | 0.3486
Após notch | 24.47 | 0.4715
Notch + bilateral | 28.93 | 0.7426
La transición del dominio espacial al dominio de la frecuencia revela la distribución espectral de energía de la imagen, estableciendo la base analítica para el filtrado avanzado, la restauración y la compresión de datos. La articulación estructural de estos conceptos se sintetiza en el mapa conceptual de la Figura 5.31.
Próximos Pasos: El Capítulo 6 inaugura la Parte II de la obra, aplicando las herramientas de procesamiento de imágenes en la resolución de problemas reales de inspección industrial. Se explorarán técnicas de segmentación y análisis de formas para la detección automática de fallas en líneas de producción — desde la identificación de defectos superficiales en piezas hasta la lectura QRCode en pruebas, consolidando el puente entre la teoría presentada en la Parte I y las demandas prácticas de la visión computacional.
En esta edición, se incentiva el uso de la plataforma Gemini Notebook como herramienta complementaria de aprendizaje — no como sustituta de la lectura atenta, de la resolución de ejercicios o de la experimentación práctica. Basado en arquitecturas de inteligencia artificial, el sistema utiliza exclusivamente el material didáctico y los documentos proporcionados por el autor como base de conocimiento, asegurando que las respuestas generadas estén conceptualmente alineadas con el contenido programático y con el enfoque pedagógico adoptado a lo largo de esta obra.
(10%) Implementación Directa de la DFT 2D: Implemente analíticamente la Transformada Discreta de Fourier 2D (DFT) sin la ayuda de funciones nativas de bibliotecas (como np.fft.fft2), utilizando estrictamente la formulación matemática definida en la Ecuación 5.1 para una matriz de dimensiones \(16 \times 16\). Realice la validación numérica comparando los coeficientes generados con los resultados de la función np.fft.fft2, asegurándose de que la desviación absoluta máxima sea inferior a \(10^{-8}\). Mida los tiempos de ejecución de ambos métodos y presente una justificación teórica para la disparidad observada en términos de complejidad asintótica.
(15%) Supresión de Ruido Periódico: Agregue interferencias sinusoidales con frecuencias espaciales \((u_0, v_0) \in \{(5,10), (20,5), (30,30)\}\) a la imagen de prueba del Cameraman. Para cada escenario de degradación, diseñe una máscara de filtrado notch específica en el dominio de la frecuencia para aislar y atenuar los picos armónicos no deseados. Evalúe cuantitativamente la eficacia del proceso de restauración mediante el cálculo de las métricas de PSNR y SSIM. Discuta analíticamente el compromiso (trade-off) entre la atenuación del ruido sinusoidal y la indeseada atenuación de características estructurales legítimas de la imagen.
(15%) Análisis Comparativo de Operadores Pasa-Bajas: Realice un estudio comparativo entre los filtros pasa-bajas Ideal, Gaussiano y Butterworth (con órdenes armónicas \(n = 1, 2, 4\)), parametrizados con frecuencias de corte \(D_0 = 20, 40, 60\) píxeles. Para cada combinación estructural, calcule los índices PSNR y SSIM de la imagen resultante frente a la señal original de referencia. Organice los datos cuantitativos en una tabla estructurada y grafique las curvas unidimensionales de las funciones de transferencia correspondientes a lo largo del perfil horizontal \(H(u, 0)\).
(15%) Banco de Filtros Multirresolución de Haar: Desarrolle un script para ejecutar manualmente la descomposición wavelet discreta 2D de primer nivel utilizando la familia Haar. El algoritmo debe calcular los coeficientes de los filtros correspondientes pasa-bajas (\(h\)) y pasa-altas (\(g\)), aplicándolos de forma separable sobre las filas y columnas de la matriz, seguidos por la operación de diezmado (submuestreo espacial por un factor de 2). Valide numéricamente la exactitud de su implementación contrastando las subbandas obtenidas con la salida de la función pywt.dwt2(img, 'haar').
(15%) Compresión Dispersa por Umbralización Wavelet: Aplique la técnica de filtrado por umbralización abrupta (hard thresholding) sobre los coeficientes de detalle de la descomposición wavelet, adoptando los umbrales numéricos \(T \in \{5, 10, 20, 40, 80\}\) para las familias Haar, Daubechies (db4) y Symlets (sym4). Después de realizar el proceso de síntesis mediante la transformada inversa (pywt.waverec2), calcule los valores de PSNR y SSIM de cada imagen reconstruida. Identifique y justifique qué combinación de familia wavelet y umbral \(T\) maximiza la similitud estructural.
(15%) Construcción de Codificador JPEG Simplificado: Implemente el flujo completo de compresión de datos simulando el estándar JPEG. El flujo debe abarcar: conversión espacial \(RGB \rightarrow YC_bC_r\), submuestreo cromático en la proporción 4:2:0, segmentación de la luminancia en bloques disjuntos de \(8 \times 8\) píxeles, aplicación de la DCT-II 2D ortogonal y cuantización lineal basada en la matriz normalizada de luminancia escalada por factores de calidad deseados. Realice la decodificación inversa y compare cuantitativamente las reconstrucciones con los archivos generados por la función cv2.imencode para los factores de calidad de 20, 50 y 80.
(15%) Análisis Perceptual en Contenidos Heterogéneos: Desarrolle una imagen sintética compuesta por tres regiones distintas y de características espectrales contrastantes: una textura fotográfica compleja (representando altas frecuencias estocásticas), un área de texto vectorizado con bordes nítidos (representando transiciones escalón puras) y un gradiente lineal continuo (representando bajas frecuencias homogéneas). Someta esta imagen mixta a los procesos de compresión bajo los formatos JPEG, PNG y WebP. Evalúe e interprete los resultados correlacionando el tamaño final del archivo en disco con las métricas PSNR y SSIM obtenidas, justificando qué formato exhibe el mejor desempeño para señales de naturaleza heterogénea y por qué ocurre esa ventaja en términos de compactación de energía y preservación perceptual.
La fundamentación teórica y el desarrollo analítico de los conceptos tratados en este capítulo se basan en las siguientes obras de referencia:
La presente lista de ejercicios de programación (EP) consolida las formulaciones teóricas presentadas a lo largo del Capítulo 5 — Transformadas y Compresión — mediante una ruta práctica aplicada. Los ejercicios se estructuran a partir de matrices de dimensiones reducidas, lo que permite la validación analítica y la inspección manual de cada coeficiente, manteniendo la consistencia metodológica adoptada en los capítulos anteriores.
El encadenamiento de los ejercicios reproduce rigurosamente el flujo conceptual del capítulo: se comienza con la implementación explícita de la Transformada Discreta de Fourier (DFT) a partir de su definición matemática fundamental; se avanza hacia el diseño de filtros pasa-baja y máscaras notch en el dominio de la frecuencia; se aplica la cuantización de coeficientes (núcleo de la compresión con pérdida); y se concluye con la integración de estas etapas en la construcción de un pipeline de compresión JPEG simplificado y en el análisis perceptual de formatos de imagen.
En todos los ejercicios de este capítulo, las coordenadas del centro del espectro (origen de las frecuencias espaciales tras la aplicación del desplazamiento fftshift) deben determinarse mediante división entera. Para una matriz con \(L\) filas y \(C\) columnas, la componente de frecuencia nula se localiza en la posición:
\[ (c_y, c_x) = \left( \left\lfloor \frac{L}{2} \right\rfloor, \left\lfloor \frac{C}{2} \right\rfloor \right) \]
Esta convención es rigurosamente idéntica a la adoptada por la función np.fft.fftshift. Además, en todas las etapas que requieran discretización o redondeo numérico (ya sea en la cuantización de coeficientes AC o en la reconstrucción final de píxeles), debe emplearse el redondeo estándar al entero más cercano (round half away from zero), mitigando ambigüedades en valores con fracción exactamente igual a \(0.5\).
El cuaderno permite desarrollar, validar, organizar y probar soluciones de Ejercicios de Programación (EPs) en entornos interactivos, como Colab, con los mismos casos de prueba de Moodle, copiándolos allí solo en el momento de registrar la nota oficial.
Descargue morph.py y testsuite.py ejecutando la celda a continuación:
import os, urllib.request
url = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph/config.py"
if not os.path.exists("config.py"):
urllib.request.urlretrieve(url, "config.py")
import config
config.setup(testsuite=True)
from morph import mm
from testsuite import TestSuite✅ Entorno listo. Morph: 1.1.9 | OpenCV: 5.0.0 | TestSuite: 1.1.2Para evaluar las pruebas, ejecuta TestSuite("EP05_01.extensión").run() en una nueva celda, reemplazando la extensión por la del lenguaje utilizado (.py, .java, .c, .cpp, .js o .r). El sistema descarga los casos de prueba de GitHub, ejecuta el programa y calcula la nota automáticamente.
Para probar código Python directamente, sin guardar archivo, usa run_code(codigo) pasando el código como cadena en una variable codigo:
codigo = """
from morph import mm
# ... tu código aquí ...
"""
TestSuite("EP05_01").run_code(codigo)En un escáner de documentos antiguo, el sensor capta papel arrugado y textura de fibra junto con el texto — ruido de alta frecuencia que “contamina” el espectro en los bordes. El técnico de mantenimiento no tiene acceso a la imagen original, solo al espectro de magnitud ya calculado por el software del escáner. Su trabajo es simple y quirúrgico: mantener únicamente el círculo central de bajas frecuencias (la estructura global del documento) y borrar todo lo que esté fuera del radio \(D_0\), eliminando la textura fina sin siquiera tocar la imagen espacial.
Este es el Filtro Pasa-Bajas Ideal (LPFI): la operación espectral más directa del capítulo, pero también la que mejor revela la anatomía de un espectro centrado.
np.fft.fftshift).| Región | Distancia al centro | Efecto del filtro |
|---|---|---|
| Centro (\(D \le D_0\)) | Bajas frecuencias | Preservadas — estructura global mantenida |
| Bordes (\(D > D_0\)) | Altas frecuencias | Puestas a cero — textura y ruido eliminados |
| \(D_0\) pequeño | — | Imagen reconstruida quedaría muy borrosa |
| \(D_0\) grande | — | Poca filtración; casi toda la energía preservada |
Entrada:
Salida:
| Entrada | Salida | Observación |
|---|---|---|
| 3 3 1 10 20 30 40 50 60 70 80 90 |
0 20 0 40 50 60 0 80 0 |
Centro \((1,1)\). Las esquinas tienen \(D=\sqrt{2}\approx1.41 > 1\), por lo que se ponen a cero; los vecinos ortogonales tienen \(D=1 \le 1\) y se mantienen. |
| 1 3 0 5 9 7 |
0 9 0 | \(L=1, C=3\): centro en \((0,1)\). Solo la propia posición central (\(D=0\)) sobrevive a \(D_0=0\). |
%%writefile EP05_01.py
# Código PythonOverwriting EP05_01.pyTestSuite("EP05_01.py").run()✔️ EP05_01.cases ya existe en casos/
📋 5 caso(s) cargado(s) de casos/EP05_01.cases
🔍 Probando Python: EP05_01.py
⚠️ EP05_01.py: archivo vacío (menos de 3 líneas). Pruebas omitidas.
Una cámara de inspección industrial captura imágenes de placas de circuito, pero la fuente de alimentación de la línea de producción introduce una interferencia eléctrica periódica — un patrón de franjas casi imperceptible a simple vista, pero que aparece en el espectro de Fourier como pares de picos brillantes simétricamente posicionados alrededor del centro. El equipo de visión por computadora no puede reprocesar la captura: necesita localizar y borrar quirúrgicamente esos pares de picos en el espectro, preservando todo el resto de la información útil de la imagen.
Ese es el papel del filtro rechaza-banda notch: a diferencia del pasa-bajas (que afecta una región continua), ataca puntos específicos y sus simétricos, dejando el resto del espectro intacto.
| Concepto | Papel en el filtro notch |
|---|---|
| Pico en \((\Delta v, \Delta u)\) | Frecuencia de la interferencia periódica detectada visualmente en el espectro |
| Punto simétrico \((-\Delta v,-\Delta u)\) | Toda DFT de señal real es hermítica: los picos siempre aparecen en pares simétricos al centro |
| Radio \(r\) | Controla la “anchura” del rechazo — \(r\) grande elimina más energía alrededor del pico, pero también información útil |
Entrada:
Salida:
| Entrada | Salida | Observación |
|---|---|---|
| 5 5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 1 1 1 0 |
1 2 3 4 5 6 0 8 9 10 11 12 13 14 15 16 17 18 0 20 21 22 23 24 25 |
Centro \((c_y, c_x) = (2, 2)\). El pico informado \((\Delta v, \Delta u) = (1, 1)\) genera el punto \((3, 3)\) (valor 19) y su simétrico \((1, 1)\) (valor 7), ambos puestos a cero con \(r=0\) (solo los puntos exactos). |
%%writefile EP05_02.py
# Código PythonOverwriting EP05_02.pyTestSuite("EP05_02.py").run()✔️ EP05_02.cases ya existe en casos/
📋 5 caso(s) cargado(s) de casos/EP05_02.cases
🔍 Probando Python: EP05_02.py
⚠️ EP05_02.py: archivo vacío (menos de 3 líneas). Pruebas omitidas.
Una aplicación de galería de fotos necesita reducir el tamaño de miles de imágenes antes de hacer upload a la nube, sin recodificar todo desde cero. El ingeniero responsable ya tiene los coeficientes DCT de cada bloque \(4\times4\) calculados (la etapa costosa computacionalmente ya se ha realizado) — solo falta aplicar la tabla de cuantización, la etapa que realmente descarta información y genera compresión. Los coeficientes de alta frecuencia, menos perceptibles al ojo humano, reciben divisores grandes y tienden a convertirse en cero; los coeficientes de baja frecuencia, más perceptibles, reciben divisores pequeños y sobreviven casi intactos.
Vas a implementar exactamente esta etapa: cuantizar y descuantizar (dividir, redondear, multiplicar de vuelta) — el corazón de la compresión lossy del JPEG.
.5 nunca ocurren en los casos de prueba).| Coeficiente | Frecuencia | Valor típico de \(Q\) | Efecto de la cuantización |
|---|---|---|---|
| \(C(0,0)\) | DC (promedio del bloque) | Pequeño | Casi siempre sobrevive — domina la energía |
| \(C(u,v)\) bajo \(u+v\) | Baja frecuencia | Pequeño/medio | Parcialmente preservado |
| \(C(u,v)\) alto \(u+v\) | Alta frecuencia | Grande | Frecuentemente se convierte en cero — fuente de la compresión |
Entrada:
Salida:
| Entrada | Salida | Observación |
|---|---|---|
| 4 50 10 -5 0 8 -3 2 1 0 1 0 0 2 0 0 -1 2 5 7 8 4 7 8 11 6 8 11 12 9 11 12 14 |
50 10 -7 0 8 0 0 0 0 0 0 0 0 0 0 0 |
\(C(0,0)=50/2=25 \to 25\times2=50\) (preservado). \(C(0,2)=-5/7\approx-0.71\to-1\to-1\times7=-7\). Ya \(C(1,1)=-3/7\approx-0.43\to0\): anulado por la cuantización — la mayor parte del bloque se convierte en cero, ilustrando la compactación de energía en la esquina superior izquierda. |
%%writefile EP05_03.py
# Código PythonOverwriting EP05_03.pyTestSuite("EP05_03.py").run()✔️ EP05_03.cases ya existe en casos/
📋 5 caso(s) cargado(s) de casos/EP05_03.cases
🔍 Probando Python: EP05_03.py
⚠️ EP05_03.py: archivo vacío (menos de 3 líneas). Pruebas omitidas.
Un laboratorio de investigación en astronomía computacional recibió, de una misión antigua, un pequeño sensor experimental cuyos datos brutos no pueden ser procesados por bibliotecas modernas de FFT — el entorno de validación está aislado y solo permite operaciones aritméticas básicas. El equipo necesita reimplementar la Transformada de Fourier Discreta 2D a partir de la propia definición matemática, célula por célula, para después comparar bit a bit con np.fft.fft2 en otro entorno.
Este es el ejercicio más conceptual de la lista: no hay atajos. Vas a implementar el doble sumatorio de la Ecuación 5.1 directamente, evidenciando por qué existe la FFT — y el costo computacional que evita.
fftshift — el DC permanece en \((0,0)\)).fftshift: la salida mantiene la convención cruda de la DFT, con el componente DC en \(F(0,0)\) (esquina superior izquierda)..5.| Elemento | Significado |
|---|---|
| \(F(0,0)\) | Componente DC — suma de todos los píxeles, \(F(0,0) = \sum f(x,y)\) |
| Parte real \(\text{Re}(F)\) | Proyección de la señal sobre cosenos |
| Parte imaginaria \(\text{Im}(F)\) | Proyección de la señal sobre senos |
| Complejidad de esta implementación | \(\mathcal{O}((MN)^2)\) — por eso la FFT, con \(\mathcal{O}(MN\log(MN))\), resulta indispensable en imágenes reales |
Entrada:
Salida:
| Entrada | Salida | Observación |
|---|---|---|
| 2 2 1 2 3 4 |
10 2 4 0 |
\(F(0,0)=1+2+3+4=10\) (DC = suma total). \(F(0,1)=(1-2)+(3-4)=-2 \to |F|=2\). \(F(1,0)=(1+2)-(3+4)=-4\to|F|=4\). \(F(1,1)=(1-2)-(3-4)=0\). |
%%writefile EP05_04.py
# Código PythonOverwriting EP05_04.pyTestSuite("EP05_04.py").run()✔️ EP05_04.cases ya existe en casos/
📋 5 caso(s) cargado(s) de casos/EP05_04.cases
🔍 Probando Python: EP05_04.py
⚠️ EP05_04.py: archivo vacío (menos de 3 líneas). Pruebas omitidas.
Usted ha sido contratado para crear, desde cero, un códec JPEG didáctico en un entorno embebido, sin ninguna biblioteca de imágenes disponible — solo operaciones matemáticas básicas. El cliente quiere entender exactamente dónde se pierde la calidad y dónde se recupera, bloque por bloque. Este es el desafío final del capítulo: integrar todo lo estudiado — la DCT-II ortonormal, la cuantización perceptual y la reconstrucción vía IDCT — en un único pipeline de extremo a extremo, procesando un bloque \(N \times N\) desde el inicio hasta el final, exactamente como el estándar JPEG lo hace internamente, \(8\times8\) píxeles a la vez.
.5.| Etapa | Análoga en el estándar JPEG real | Dónde se pierde la calidad |
|---|---|---|
| Centralización | Misma — la DCT asume señal centrada en cero | Sin pérdida |
| DCT-II | Etapas 3–4 del pipeline (Tabla 5.7) | Sin pérdida (transformación exacta y reversible) |
| Cuantización | Etapa 5 — división por \(Q(u,v)\) | Principal fuente de pérdida — los coeficientes de alta frecuencia se vuelven cero |
| IDCT | Reconstrucción final | Reconstruye exactamente los coeficientes cuantizados, no los originales |
Entrada:
Salida:
| Entrada | Salida | Observación |
|---|---|---|
| 4 120 130 125 128 115 140 135 122 118 150 160 130 110 120 145 138 4 6 8 10 6 8 10 12 8 10 12 16 10 12 16 20 |
118 126 119 131 114 143 140 119 117 149 159 130 107 121 146 139 |
Tras la DCT, cuantización agresiva en las altas frecuencias (valores grandes de \(Q\) en la esquina inferior derecha) y reconstrucción vía IDCT, el bloque queda cercano al original, pero no idéntico — la diferencia es el costo de la compresión lossy. |
Si el resultado no coincide, verifique en este orden: (1) los coeficientes DCT brutos (antes de la cuantización) — deben reconstruir el original exactamente vía IDCT si omite las etapas 6–7; (2) la tabla \(\alpha(u)\) — error común es aplicar \(\sqrt{2/N}\) también para \(u=0\); (3) el redondeo de la cuantización, que debe ocurrir antes de multiplicar de vuelta por \(Q\).
%%writefile EP05_05.py
# Código PythonOverwriting EP05_05.pyTestSuite("EP05_05.py").run()✔️ EP05_05.cases ya existe en casos/
📋 5 caso(s) cargado(s) de casos/EP05_05.cases
🔍 Probando Python: EP05_05.py
⚠️ EP05_05.py: archivo vacío (menos de 3 líneas). Pruebas omitidas.
