Questo capitolo presenta due temi fondamentali dell’Elaborazione Digitale delle Immagini (EDI): la morfologia matematica e la segmentazione delle immagini. La morfologia matematica fornisce un quadro teorico basato sulla teoria degli insiemi per analizzare, raffinare e quantificare la forma degli oggetti in immagini binarie e in scala di grigi, mediante operatori fondamentali come l’erosione e la dilatazione. La segmentazione, a sua volta, ha l’obiettivo di partizionare l’immagine in regioni di interesse, separando gli oggetti dallo sfondo e producendo rappresentazioni adeguate per l’analisi e l’interpretazione.
Il capitolo inizia con la sogliatura, una delle tecniche più importanti di segmentazione, introducendo il metodo automatico di Otsu e riprendendo l’analisi degli istogrammi tramite la varianza interclasse, presentata nel Capitolo 1. Successivamente, vengono studiati i principali operatori della morfologia matematica, inclusi erosione, dilatazione, apertura, chiusura e ricostruzione morfologica, che consentono di raffinare le maschere binarie e preservare le strutture rilevanti degli oggetti. Infine, vengono presentate tecniche di segmentazione basata su regioni, come l’etichettatura delle componenti connesse, la trasformata della distanza e l’algoritmo watershed basato su marcatori, culminando nell’estrazione di descrittori geometrici e nella generazione di bounding boxes compatibili con i moderni sistemi di rilevamento degli oggetti.
Al termine di questo capitolo, sarai in grado di:

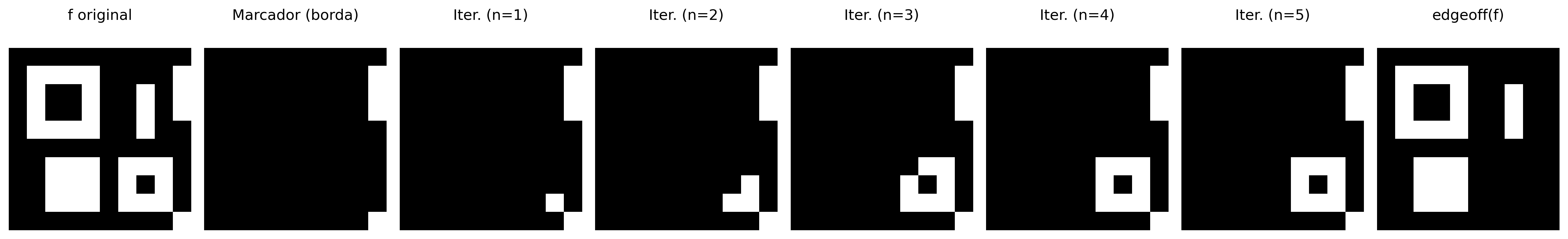

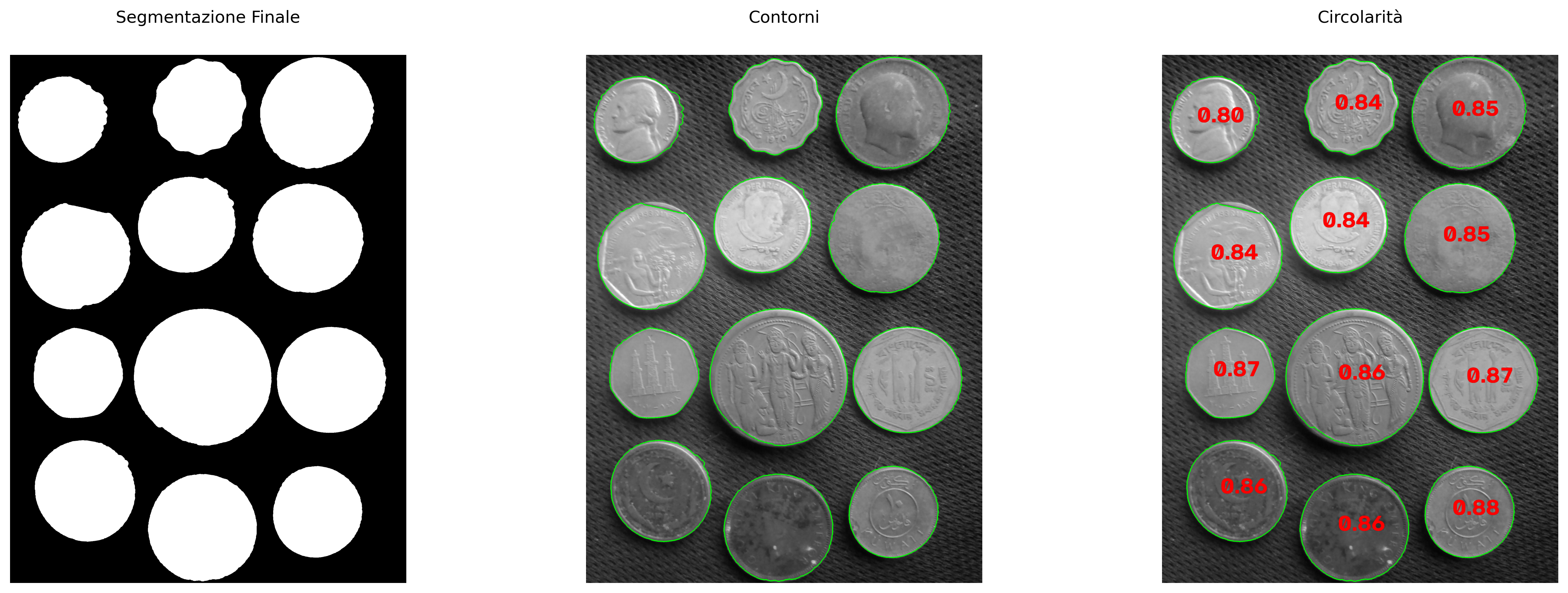

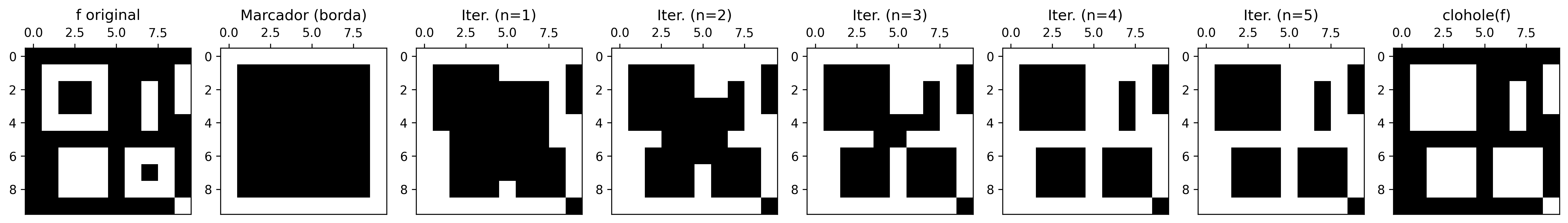

mm.clohole e mm.edgeoff;mm.label0 ed estrazione dei contorni;import os, urllib.request
url = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph/config.py"
if not os.path.exists("config.py"):
urllib.request.urlretrieve(url, "config.py")
import config
config.setup()
from morph import mm
import numpy as np
import cv2✅ Ambiente pronto. Morph: 1.1.9 | OpenCV: 5.0.0La sogliatura (thresholding) è una delle forme più semplici ed efficaci di segmentazione delle immagini. Il suo obiettivo è classificare ogni pixel in due classi di intensità, normalmente associate a oggetto e sfondo:
\[ g(x,y) = \begin{cases} 255, & \text{se } f(x,y) > T \\ 0, & \text{caso contrário} \end{cases} \tag{4.1}\]
dove \(f(x,y)\) rappresenta l’intensità del pixel nell’immagine originale e \(g(x,y)\) l’immagine binaria risultante.
La scelta della soglia \(T\) è importante per la qualità della segmentazione. Il metodo di Otsu determina automaticamente la soglia ottimale massimizzando la varianza tra le classi \(\sigma_B^2\), definita come:
\[ \sigma_B^2(T) = w_0(T)\,w_1(T)\, \bigl[\mu_0(T)-\mu_1(T)\bigr]^2 \tag{4.2}\]
dove:
Il metodo funziona meglio quando l’istogramma presenta due gruppi di intensità relativamente separati. A tal fine, l’algoritmo valuta tutte le possibili soglie dell’immagine — tipicamente nell’intervallo \([0,255]\) per immagini a 8 bit — e seleziona il valore che massimizza la varianza tra le classi, denotata da \(\sigma_B^2\):
\[ T^* = \arg\max_{T \in [0,255]} \sigma_B^2(T) \]
Il metodo di Otsu produce risultati migliori quando l’istogramma presenta due picchi ben definiti (bimodalità), corrispondenti allo sfondo e all’oggetto. Quanto maggiore è la separazione tra questi picchi e quanto più pronunciato è il massimo di \(\sigma_B^2\), tanto più affidabile tende a essere la soglia ottenuta.
In immagini con illuminazione non uniforme o con multiple regioni di intensità, le tecniche di sogliatura adattiva — nelle quali la soglia viene calcolata localmente — tendono a produrre segmentazioni più robuste.
L’indice \(B\) in \(\sigma_B^2\) significa between classes (tra le classi). Pertanto, \(\sigma_B^2\) rappresenta la varianza tra le classi (between-class variance).
L’immagine utilizzata per esercitarsi nella segmentazione è una fotografia di una collezione di monete di diversi paesi ed epoche (Figura 4.1). Crediti: GAZI.MD.AHAD (CC BY-SA 4.0). Essa presenta oggetti circolari con bordi ben definiti, risultando ideale per dimostrare la sogliatura, gli operatori morfologici, la trasformata della distanza, il watershed e i descrittori di forma.
import os
url = "https://upload.wikimedia.org/wikipedia/commons/2/25/GAZI.MD.AHAD_11.jpg"
caminho = "imagens/coins.png"
if not os.path.exists(caminho):
os.makedirs("imagens", exist_ok=True)
mm.write(mm.read(url), caminho)
img_coins_color = mm.read(caminho)
img_coins_gray = mm.gray(img_coins_color)
print(f"Dimensões [y,x,c]: {img_coins_color.shape}")
mm.show(img_coins_color, scale=30)Dimensões [y,x,c]: (2560, 1920, 3)
La qualità del metodo di Otsu dipende direttamente da quanto bimodale sia l’istogramma dell’immagine di ingresso. L’immagine originale delle monete presenta un’illuminazione non uniforme e monete scure (rame ossidato) con intensità vicine a quelle dello sfondo scuro, rendendo l’istogramma poco bimodale.
Per minimizzare queste limitazioni, verranno valutate due tecniche classiche di pre-processamento, presentate nel capitolo precedente, applicate prima della fase di sogliatura. La Tabella 4.1 riassume le caratteristiche di ciascun approccio. Queste tecniche mirano ad aumentare la separazione tra oggetto e sfondo, rendendo l’istogramma più vicino a una distribuzione bimodale.
| Tecnica | Cosa fa | Quando usarla |
|---|---|---|
| CLAHE | Equalizzazione adattiva locale dell’istogramma | Basso contrasto globale o regionale |
| Gaussiano | Smussamento tramite convoluzione con gaussiana | Rumore ad alta frequenza (trama dello sfondo) |
La funzione cv2.createCLAHE(clipLimit, tileGridSize) divide l’immagine in blocchi e applica l’equalizzazione dell’istogramma a ciascuno di essi, limitando l’amplificazione del rumore tramite il parametro clipLimit. Il filtro gaussiano (cv2.GaussianBlur), invece, smussa le texture fini che potrebbero creare falsi picchi nell’istogramma.
Per confrontare oggettivamente quale pre-processamento produca il miglior input per il metodo di Otsu, verranno presentate, per ciascuna versione dell’immagine, l’immagine stessa, l’istogramma con la soglia ottimale \(T^*\) evidenziata, la curva \(\sigma_B^2(T)\) e il risultato della binarizzazione.
La versione che presenterà il valore massimo di \(\sigma_B^2\) nel suo picco fornirà la migliore separazione tra le classi di sfondo e oggetto e, di conseguenza, il miglior input per il metodo di Otsu (Figura 4.2).
import cv2, io
import matplotlib.pyplot as plt
def otsu_criterio(img):
h=mm.hist(img); p=h/h.sum(); # istogramma e probabilità
sigma2=np.zeros(len(p))
for T in range(1,len(p)): # scorre le soglie
w0,w1=p[:T].sum(),p[T:].sum() # probabilità delle classi
if w0*w1==0: continue # evita la divisione per zero
mu0=(np.arange(T)*p[:T]).sum()/w0 # media sfondo
mu1=(np.arange(T,len(p))*p[T:]).sum()/w1 # media oggetto
sigma2[T]=w0*w1*(mu0-mu1)**2 # σ²B(T)
return sigma2,np.argmax(sigma2) # curva e T ottimale
def fig2img(fig):
b=io.BytesIO(); fig.savefig(b,format='png',dpi=100) # figura → buffer
plt.close(fig); b.seek(0)
return np.array(plt.imread(b)) # buffer → array
def plot_curve(y,T,title,ylabel,color):
fig,ax=plt.subplots(figsize=(4,3))
ax.plot(y,color=color) if ylabel=="σ²B" else ax.bar(range(len(y)),y,color=color,width=1)
ax.axvline(T,color='red',lw=2,label=f"T*={T}") # soglia ottimale
ax.set(xlabel="T" if ylabel=="σ²B" else "Intensidade",ylabel=ylabel)
ax.legend(fontsize=8); plt.tight_layout()
return fig2img(fig)
# ── Pre-processamenti ───────────────────────────────────────────────────────
img_clahe = mm.clahe(img_coins_gray, clipLimit=2.0, tiles=8)
img_gauss = cv2.GaussianBlur(img_clahe,(5,5),0)
imgs0=[("Original",img_coins_gray),
("CLAHE",img_clahe),
("CLAHE+Gauss",img_gauss)]
# ── Tabella comparativa ───────────────────────────────────────────────────────
print(f"{'Versão':<18}{'T*':>6}{'σ²B pico':>14}")
print("-"*40)
imgs,titles=[],[]
for nome,img in imgs0:
sigma2,T=otsu_criterio(img) # calcola σ²B(T)
print(f"{nome:<18}{T:>6}{sigma2[T]:>14.4e}")
imgs += [
img, # immagine
plot_curve(mm.hist(img),T,f"Hist T*={T}","Freq.","steelblue"),
plot_curve(sigma2,T,"σ²B(T)","σ²B","darkorange"),
mm.threshold(img) # Otsu finale
]
titles += [nome,f"Hist T*={T}","σ²B(T)",f"Otsu T*={T}"]
# ── Visualizzazione finale ───────────────────────────────────────────────────────────
mm.show(imgs,titles=titles,cols=4,figsize=(12,12),dpi=200)Versão T* σ²B pico
----------------------------------------
Original 105 1.9437e+03
CLAHE 122 2.4695e+03
CLAHE+Gauss 123 2.4283e+03

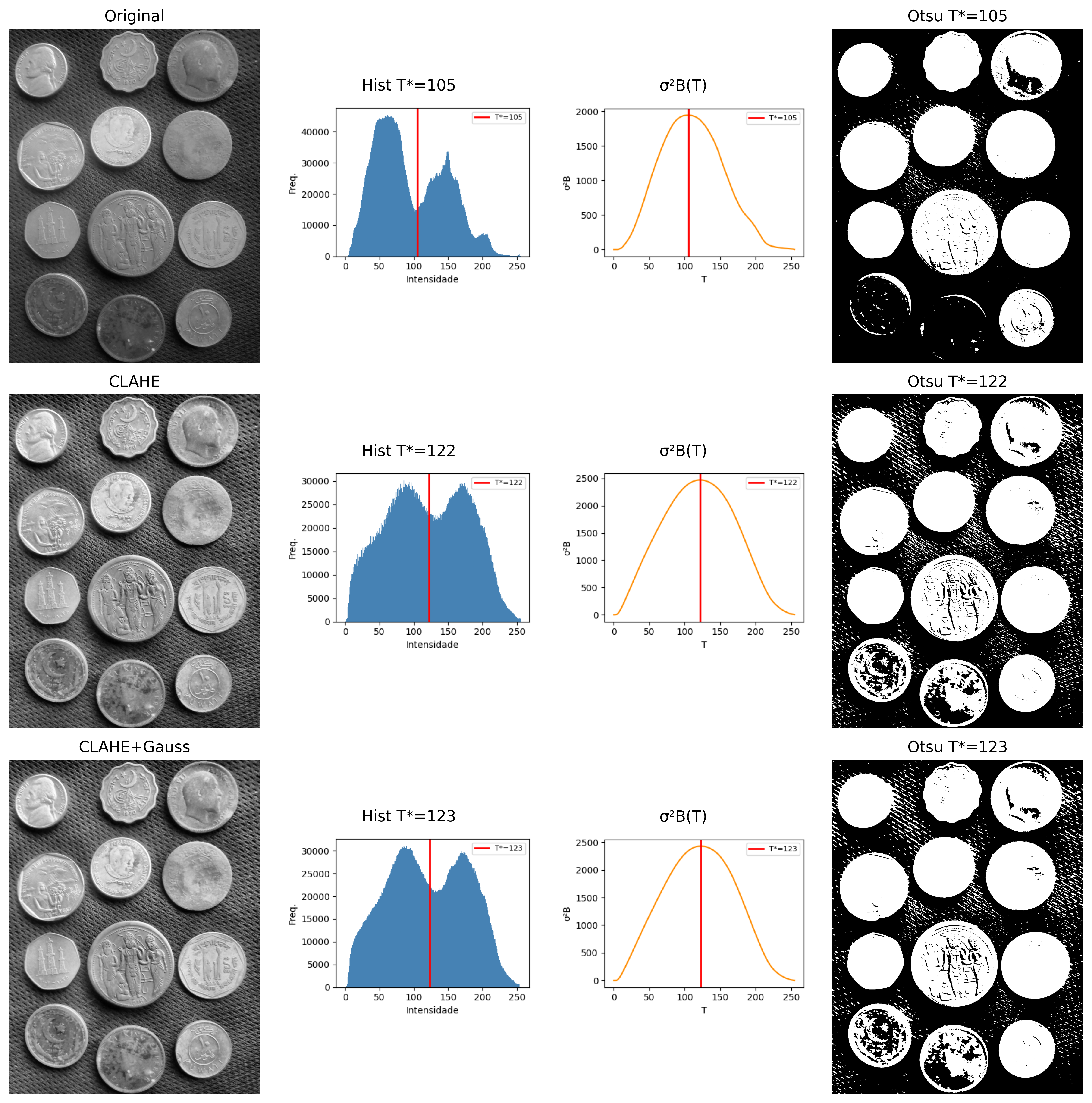

L’analisi della Figura 4.2 indica che il CLAHE ha ottenuto il valore più alto della varianza inter-classi (\(\sigma_B^2 \approx 2{,}47 \times 10^3\)), con soglia ottimale \(T^* = 122\). Sebbene la combinazione CLAHE+Gaussiano abbia prodotto un risultato molto simile (\(\sigma_B^2 \approx 2{,}43 \times 10^3\), \(T^* = 123\)), il criterio quantitativo del metodo di Otsu favorisce leggermente l’uso del CLAHE da solo.
In termini visivi, le immagini binarizzate ottenute con CLAHE e CLAHE+Gaussiano sono praticamente equivalenti. La differenza tra i due approcci diventa più evidente nell’analisi degli istogrammi e dei valori di \(\sigma_B^2(T)\) che nell’ispezione diretta delle segmentazioni risultanti. Pertanto, la scelta del CLAHE si basa principalmente sulla massimizzazione della separazione statistica tra le classi di sfondo e oggetto.
Si noti che i preprocessamenti con CLAHE e CLAHE+Gaussiano producono istogrammi e soglie ottimali molto vicini (\(T^*=122\) e \(T^*=123\)). Di conseguenza, le immagini binarizzate risultanti sono anch’esse piuttosto simili. In questo caso, la decisione non si basa su differenze visive marcate, ma sul criterio oggettivo del metodo di Otsu: il valore più alto di \(\sigma_B^2\) indica la migliore separazione tra le classi.
La morfologia matematica è una teoria basata su insiemi utilizzata per analizzare la forma e la struttura degli oggetti nelle immagini. A differenza dei filtri lineari presentati nel Capitolo 3, gli operatori morfologici sono non lineari, poiché si basano su operazioni di minimo, massimo e inclusione spaziale, anziché su combinazioni lineari di intensità. Questi operatori agiscono sul vicinato di ciascun pixel tramite un elemento strutturante \(\mathbb{B}\), responsabile di definire la forma e la dimensione della regione analizzata.
Nelle immagini binarie e in scala di grigi con elementi piatti, l’elemento strutturante traslato nella posizione \(x\) è definito spazialmente come:
\[ \mathbb{B}_x = \{ x + b \mid b \in \mathbb{B} \} \]
Nelle regioni di bordo dell’immagine, parte dell’insieme \(\mathbb{B}_x\) può estendersi oltre il dominio fisico della scena (\(\mathbb{E}\)). Per garantire la coerenza matematica degli operatori primitivi in questi confini, si assume teoricamente che lo spazio esterno al dominio dell’immagine sia riempito con l’elemento neutro dell’operazione corrispondente (infinito positivo per l’erosione e infinito negativo per la dilatazione), impedendo che l’ambiente esterno corrompa le strutture interne dell’oggetto.
Quando l’elemento strutturante associa pesi ai suoi elementi — cioè \(b: \mathbb{B} \to \mathbb{Z}\) — esso è denominato funzione strutturante o elemento strutturante non piano.
Sviluppata da Matheron e Serra negli anni Sessanta per immagini binarie e successivamente estesa alla scala di grigi, la morfologia matematica fonda operatori come il gradiente morfologico, il top-hat, il watershed e la trasformata della distanza, tutti derivati da due primitivi: erosione e dilatazione [Matheron (1975); Serra (1982)].
I due operatori primitivi sono definiti in modo unificato per immagini in toni di grigio (\(f: \mathbb{E} \to \mathbb{Z}\)) e, per restrizione al dominio \(\{0,1\}\), anche per immagini binarie.
L’Erosione di un’immagine \(f\) mediante una funzione strutturante \(b: \mathbb{B} \to \mathbb{Z}\) è definita formalmente da:
\[ \varepsilon_b(f)(x) = (f \ominus b)(x) = \min_{z \in \mathbb{B}}\{\, f(x + z) - b(z) \,\}, \quad \forall\, x \in \mathbb{E} \tag{4.3}\]
Nella pratica, l’erosione sostituisce l’intensità del pixel \(x\) con il valore minimo risultante dalla differenza tra l’immagine e l’elemento strutturante nell’intorno definito dal dominio \(\mathbb{B}\). Valori positivi nei pesi di \(b(z)\) spingono il risultato locale verso il basso, “scavando” il rilievo dell’immagine più profondamente e intensificando l’erosione.
Nel caso piano (dove i pesi sono nulli all’interno del dominio, cioè \(b \equiv 0\)), l’espressione si semplifica al minimo locale puro:
\[ \varepsilon_B(f)(x) = \min\{\, f(y) : y \in \mathbb{B}_x \,\} \]
Nelle immagini binarie, questa operazione equivale a richiedere che l’insieme \(\mathbb{B}\), traslato alla coordinata \(x\), sia completamente contenuto nell’oggetto \(A\):
\[ A \ominus \mathbb{B} = \{\, z \in \mathbb{E} \mid \mathbb{B}_z \subseteq A \,\} \]
Effetto Visivo: Rimpicciolisce oggetti e strutture chiare, eliminando protuberanze, picchi luminosi o rumori che siano geometricamente più piccoli del dominio \(\mathbb{B}\).
La versione didattica mm.ero0 implementa il caso particolare di erosione con elemento strutturante piano. Per ogni pixel \((y,x)\), la funzione esamina i vicini spaziali consentiti da \(B\) e memorizza il valore minimo trovato nell’immagine di ingresso \(f\), riproducendo direttamente l’operazione di minimo locale descritta nella Equazione 4.3 per \(b \equiv 0\).
Si noti che i valori dei vicini vengono sempre letti in modo statico dall’immagine originale \(f\); la matrice di uscita \(g\) viene utilizzata esclusivamente per registrare il minimo accumulato dell’intorno corrente. In questo modo, il risultato finale è invariante rispetto all’ordine di scansione dei pixel (sia per righe che per colonne).
La funzione ausiliaria _viz calcola le coordinate dei vicini validi entro i limiti fisici dell’immagine. Ai bordi, l’inizializzazione dell’accumulatore a 255 emula esattamente il riempimento con elemento neutro richiesto dalla teoria. La funzione di interfaccia mm.ero ricorre invece all’implementazione nativa e ottimizzata di OpenCV (mm.ero) quando l’elemento strutturante è piano, passando alla routine generale mm.ero1 qualora l’elemento presenti pesi topografici.
L’esempio computazionale seguente illustra l’applicazione di un elemento strutturante a croce (mm.secross()) evidenziato nella Figura 4.3, confrontando l’esecuzione della variante didattica a cicli (mm.ero0) con il motore computazionale di OpenCV (mm.ero).
B_cruz = mm.secross()
mm.drawImgPlt(B_cruz, scale=40)
def _viz(f, B, y, x):
"""Genera (vy, vx, b_val) per ogni vicino valido di (y,x)."""
H, W = f.shape
Bh, Bw = B.shape
oh, ow = -Bh/2 + 0.5, -Bw/2 + 0.5 # offset fissi
for by, bx in np.ndindex(Bh, Bw):
vy, vx = int(y + by + oh), int(x + bx + ow)
if 0 <= vy < H and 0 <= vx < W:
yield vy, vx, B[by, bx]
def ero(f, Bc=np.zeros((3,3),dtype='uint8')):
"""Erosione (OpenCV o con pesi)."""
try: return cv2.erode(f, Bc)
except: return mm.ero1(f, Bc)
def ero0(f, Bc=np.ones((3,3),dtype='uint8')):
"""Erosione classica senza pesi."""
g = np.empty_like(f)
for y in range(f.shape[0]):
for x in range(f.shape[1]):
g[y,x] = 255
for vy,vx,bv in mm._viz(f,Bc,y,x):
if bv and g[y,x] > f[vy,vx]: g[y,x] = f[vy,vx]
return g
# Script di Test e Validazione
B = mm.secross()
print("Elemento strutturante B:")
print(mm.drawImage(B))
f = mm.randomImage(5,5)
print("Immagine originale f:")
print(mm.drawImage(f))
print("Erosione Piana Didattica (ero0):")
print(mm.drawImage(ero0(f, B)))
print("Erosione Ottimizzata OpenCV (ero):")
print(mm.drawImage(ero(f, B)))Elemento strutturante B:
0 1 0
1 1 1
0 1 0
Immagine originale f:
0 7 5 0 6
3 5 6 7 4
5 6 2 8 0
2 4 2 4 8
7 3 0 2 8
Erosione Piana Didattica (ero0):
0 0 0 0 0
0 3 2 0 0
2 2 2 0 0
2 2 0 2 0
2 0 0 0 2
Erosione Ottimizzata OpenCV (ero):
0 0 0 0 0
0 3 2 0 0
2 2 2 0 0
2 2 0 2 0
2 0 0 0 2
La funzione _viz utilizza yield per generare ogni vicino su richiesta, senza memorizzare tutti i risultati in memoria in una lista. Nell’esperimento riportato di seguito, una finestra di 3000×3000 produce 9 milioni di vicini. L’implementazione basata su lista ha consumato più di 1 GB di RAM e ha richiesto circa 46 s, mentre la versione con yield ha consumato una memoria trascurabile e ha impiegato 38 s. Nell’elaborazione delle immagini, i generatori sono particolarmente utili per attraversare grandi vicinanze in modo efficiente.
import tracemalloc
def lista(n): return [(i, i) for i in range(n)]
def gera(n):
for i in range(n): yield i, i
for nome, f in [("LISTA", lista), ("YIELD", gera)]:
tracemalloc.start()
sum(x+y for x,y in f(9_000_000))
_, pico = tracemalloc.get_traced_memory()
tracemalloc.stop()
print(f"{nome}: {pico/1024/1024:.1f} MB")LISTA: 830.8 MB
YIELD: 0.0 MBLa Dilatazione di un’immagine \(f\) mediante una funzione strutturante \(b: \mathbb{B} \to \mathbb{Z}\) è definita formalmente da:
\[ \delta_b(f)(x) = (f \oplus b)(x) = \max_{z \in \mathbb{B}}\{\, f(x - z) + b(z) \,\}, \quad \forall\, x \in \mathbb{E} \tag{4.4}\]
In pratica, la dilatazione sostituisce l’intensità del pixel \(x\) con il valore più elevato risultante dalla somma tra l’immagine e l’elemento strutturante nell’intorno definito. L’argomento di inversione spaziale (\(x - z\)) indica che la dilatazione valuta implicitamente l’elemento trasposto (riflesso) \(\hat{b}\), proprietà fondamentale per garantire la dualità matematica rispetto all’erosione.
Nel caso piano (dove i pesi sono nulli all’interno del dominio, ovvero \(b \equiv 0\)), l’espressione si riduce al massimo locale puro:
\[ \delta_B(f)(x) = \max\{\, f(y) : y \in \mathbb{B}_x \,\} \]
Nelle immagini binarie, tale operazione equivale a richiedere che l’insieme riflesso \(\hat{\mathbb{B}}\), traslato alla coordinata \(x\), possieda intersezione non vuota con l’oggetto \(A\):
\[ A \oplus \mathbb{B} = \{\, z \in \mathbb{E} \mid \hat{\mathbb{B}}_z \cap A \neq \varnothing \,\} \]
Effetto visivo: Espande le strutture chiare dell’immagine, aumentando il riempimento degli oggetti, collegando componenti vicine ed eliminando canali, cavità scure o valli che siano geometricamente più piccoli del dominio \(\mathbb{B}\).
La versione didattica mm.dil0 implementa il caso particolare di dilatazione con elemento strutturante piatto. Per ogni pixel \((y,x)\), la funzione esamina i vicini spaziali consentiti da \(B\) e memorizza il valore massimo trovato nell’immagine di ingresso \(f\), riproducendo direttamente l’operazione di massimo locale per \(b \equiv 0\).
Prima di iniziare la scansione spaziale, l’elemento strutturante subisce una riflessione geometrica tramite l’istruzione np.flip(Bc) per costruire esplicitamente la matrice trasposta \(\hat{B}\) richiesta dalla teoria. In maschere perfettamente simmetriche (come croci, quadrati e dischi centrati nell’origine), tale riflessione non altera la disposizione dei pixel; tuttavia, per elementi asimmetrici, questo passaggio è strettamente necessario per garantire l’equivalenza con le definizioni formali e salvaguardare le leggi di dualità.
Come verificato nell’operatore di erosione, i valori dei vicini vengono sempre letti in modo statico dalla matrice originale \(f\), mentre la matrice di uscita \(g\) agisce puramente come registratore del massimo accumulato dell’intorno. Ai bordi dell’immagine, l’inizializzazione dell’accumulatore a 0 emula esattamente il riempimento esterno con elemento neutro (\(-\infty\), o zero in rappresentazioni a 8 bit), garantendo che i bordi fisici della scena vengano dilatati in perfetta conformità con lo standard adottato da OpenCV.
L’esempio computazionale seguente illustra l’applicazione pratica di un elemento a croce (mm.secross()), validando la coerenza tra la logica a cicli (mm.dil0) e il metodo nativo industriale (mm.dil).
def dil(f, Bc=np.zeros((3,3),dtype='uint8')):
"""Dilatazione (OpenCV o con pesi)."""
try: return cv2.dilate(f, Bc)
except: return mm.dil1(f, Bc)
def dil0(f, Bc=np.zeros((3,3),dtype='uint8')):
"""Dilatazione piana seguendo rigorosamente la teoria."""
g = np.empty_like(f)
Bc = np.flip(Bc) # riflessione esplicita: B̂
for y in range(f.shape[0]):
for x in range(f.shape[1]):
g[y,x] = 0 # Inizializza con il valore minimo per cercare il massimo
for vy,vx,bv in mm._viz(f,Bc,y,x):
if bv and g[y,x] < f[vy,vx]:
g[y,x] = f[vy,vx]
return g
# Script di Test e Validazione
B = mm.secross()
print("Elemento strutturante B:")
print(mm.drawImage(B))
f = mm.randomImage(5,5)
print("Immagine originale f:")
print(mm.drawImage(f))
print("Dilatazione Piana Didattica (dil0):")
print(mm.drawImage(dil0(f, B)))
print("Dilatazione Ottimizzata OpenCV (dil):")
print(mm.drawImage(dil(f, B)))Elemento strutturante B:
0 1 0
1 1 1
0 1 0
Immagine originale f:
5 1 3 4 4
4 6 2 9 2
7 3 0 3 9
1 8 0 9 7
7 6 1 2 0
Dilatazione Piana Didattica (dil0):
5 6 4 9 4
7 6 9 9 9
7 8 3 9 9
8 8 9 9 9
7 8 6 9 7
Dilatazione Ottimizzata OpenCV (dil):
5 6 4 9 4
7 6 9 9 9
7 8 3 9 9
8 8 9 9 9
7 8 6 9 7
Confronta le definizioni formali dell’erosione (Equazione 4.3) e della dilatazione (Equazione 4.4). Considera un elemento strutturante asimmetrico a destra \(\mathbb{B}=\{0,1\}\) (origine e un pixel a destra) applicato alla posizione \(x=10\).
Nell’Erosione (Equazione 4.3):
\[ \min\{f(x+z)-b(z)\} \]
L’operatore interroga il pixel corrente (\(10\)) e il pixel a destra (\(11\)), preservando l’orientamento originale di \(\mathbb{B}\).
Nella Dilatazione (Equazione 4.4):
\[ \max\{f(x-z)+b(z)\} \]
A causa del segno negativo (\(-z\)), avanzare nell’elemento strutturante corrisponde a retrocedere nell’immagine, facendo sì che la dilatazione interroghi il pixel a sinistra (\(9\)).
La funzione _viz, utilizzata in morph.py, genera i vicini tramite spostamenti additivi della forma \(x+z\). Per questo motivo, l’implementazione di mm.dil0 riflette preventivamente l’elemento strutturante tramite np.flip(B). Dopo la riflessione, la scansione basata su \(x+z\) accede esattamente agli stessi punti definiti dall’espressione teorica \(f(x-z)\) della dilatazione in Equazione 4.4.
Per elementi strutturanti simmetrici (come dischi, quadrati e croci centrate), la riflessione non altera la maschera. Per elementi asimmetrici, invece, questo passaggio è indispensabile affinché l’implementazione riproduca correttamente la definizione matematica della dilatazione e preservi la dualità erosione–dilatazione.
L’erosione e la dilatazione sono duali rispetto al complemento. Ciò significa che un operatore può essere completamente ottenuto dall’altro, purché si agisca sul complemento dell’immagine utilizzando l’elemento strutturante riflesso \(\hat{B}\):
\[ (A \ominus B)^c = A^c \oplus \hat{B} \quad \Longleftrightarrow \quad A \ominus B = (A^c \oplus \hat{B})^c \]
Analogamente, anche la dilatazione può essere ottenuta dall’erosione:
\[ (A \oplus B)^c = A^c \ominus \hat{B} \quad \Longleftrightarrow \quad A \oplus B = (A^c \ominus \hat{B})^c \]
In termini pratici, l’erosione di un oggetto può essere ottenuta tramite la dilatazione del suo complemento, seguita dalla complementazione del risultato (e viceversa). Nell’implementazione del pacchetto morph.py, le versioni didattiche mm.ero0 e mm.dil0 rendono esplicita questa struttura mediante cicli (loop), mentre mm.ero e mm.dil delegano le operazioni a OpenCV per una maggiore efficienza computazionale.
Nella morfologia matematica classica, definita su un dominio infinito (tipicamente \(\mathbb{Z}^2\)), questa dualità è esatta. Nelle immagini digitali, tuttavia, si lavora con matrici finite, e il risultato dipende dal modo in cui vengono trattati i pixel situati al di fuori dell’immagine.
Affinché le identità di dualità rimangano valide, il complemento deve essere definito rispetto allo stesso universo e le condizioni al contorno adottate per l’erosione e per la dilatazione devono essere complementari tra loro. Ad esempio, se l’erosione assume che i pixel esterni appartengano all’oggetto (\(255\)), allora la dilatazione applicata al complemento deve assumere che questi stessi pixel esterni appartengano allo sfondo (\(0\)).
Quando vengono utilizzate diverse strategie di riempimento (replicazione, riflessione, valore costante, ecc.), la dualità teorica può cessare di essere soddisfatta esattamente nelle regioni prossime ai bordi dell’immagine.

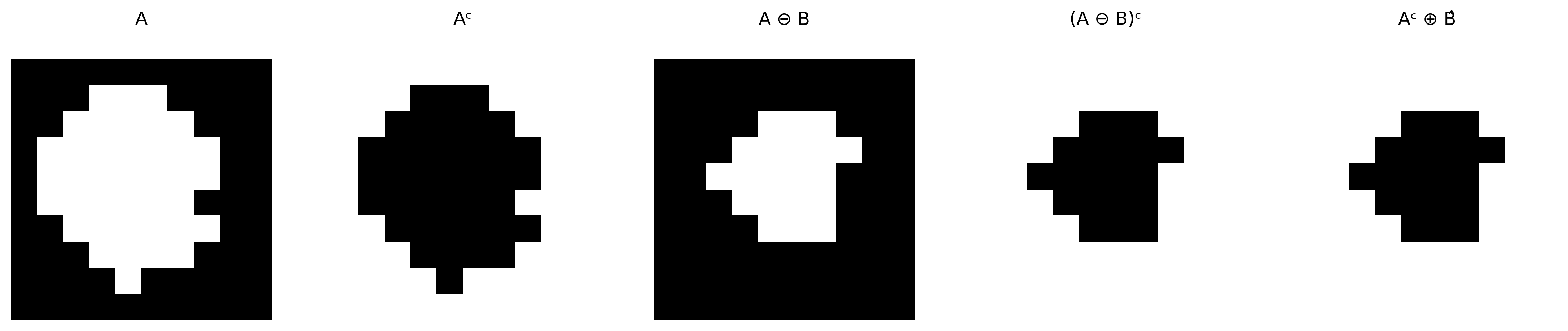

Per illustrare numericamente gli operatori morfologici e la dualità erosione–dilatazione, la Figura 4.4 presenta un’immagine binaria 10×10 elaborata con un elemento strutturante a forma di “L”. Nell’implementazione di morph.py, l’origine di \(B\) è fissata nel centro geometrico della maschera — posizione \((1,1)\) per un kernel 3×3 — e deve corrispondere a un elemento attivo affinché l’erosione si comporti correttamente (come discusso in precedenza). L’elemento strutturante \(B_L\) definito di seguito soddisfa questa condizione. La Figura 4.5 completa l’analisi con un simulatore interattivo dell’erosione, consentendo di visualizzare lo spostamento dell’elemento strutturante sull’immagine e di identificare le posizioni in cui esso rimane completamente contenuto nell’oggetto.
A = np.array([
[0,0,0,0,0,0,0,0,0,0],
[0,0,0,1,1,1,0,0,0,0],
[0,0,1,1,1,1,1,0,0,0],
[0,1,1,1,1,1,1,1,0,0],
[0,1,1,1,1,1,1,1,0,0],
[0,1,1,1,1,1,1,0,0,0],
[0,0,1,1,1,1,1,1,0,0],
[0,0,0,1,1,1,1,0,0,0],
[0,0,0,0,1,0,0,0,0,0],
[0,0,0,0,0,0,0,0,0,0]], dtype=np.uint8) * 255
B_L = np.array([[1,0,0],[1,1,0],[1,1,0]], dtype=np.uint8) # 'L', origine al centro
B_hat = np.array([[0,1,1],[0,1,1],[0,0,1]], dtype=np.uint8) # B_L ruotato di 180° (B̂)
print("Elemento strutturante B_L:"); print(mm.drawImg(B_L))
print("Elemento strutturante riflesso B̂:"); print(mm.drawImg(B_hat))
img_ero0 = mm.ero0(A, B_L)
# Dualità: (A ⊖ B)ᶜ == Aᶜ ⊕ B̂
A_c = mm.neg(A)
ero_c = mm.neg(img_ero0)
dil_Ac = mm.dil0(A_c, B_hat)
print(f"Dualità (A ⊖ B)ᶜ == Aᶜ ⊕ B̂ : {np.array_equal(ero_c, dil_Ac)}")
mm.show(
[A, A_c, img_ero0, ero_c, dil_Ac],
titles=["A", "Aᶜ", "A ⊖ B", "(A ⊖ B)ᶜ", "Aᶜ ⊕ B̂"],
cols=5, figsize=(15, 3)
)Elemento strutturante B_L:
1 0 0
1 1 0
1 1 0
Elemento strutturante riflesso B̂:
0 1 1
0 1 1
0 0 1
Dualità (A ⊖ B)ᶜ == Aᶜ ⊕ B̂ : True
Fai clic su una cella del canvas per spostare il kernel B_L o usa i cursori per testare l'inclusione dei contenuti.
Combinando erosione e dilatazione si ottengono due operatori di grande utilità pratica: l’apertura e la chiusura, definiti dalle Equazioni Equazione 4.5 e Equazione 4.6. I loro principali effetti sono riassunti nella Tabella 4.2.
Apertura (opening) — erosione seguita da dilatazione con lo stesso \(B\):
\[ A \circ B = (A \ominus B) \oplus B \tag{4.5}\]
Chiusura (closing) — dilatazione seguita da erosione con lo stesso \(B\):
\[ A \bullet B = (A \oplus B) \ominus B \tag{4.6}\]
In pratica, mm.open e mm.close applicano lo stesso elemento strutturante nelle due fasi. Per elementi strutturanti simmetrici (i più comuni), questa implementazione coincide con la definizione matematica presentata sopra.
| Operatore | Sequenza | Effetto principale |
|---|---|---|
| Apertura \(A \circ B\) | erosione → dilatazione | Rimuove strutture incapaci di contenere l’elemento strutturante; smussa i contorni esterni |
| Chiusura \(A \bullet B\) | dilatazione → erosione | Riempie buchi più piccoli di \(B\); smussa i contorni interni |
Proprietà importante: entrambi sono idempotenti. Per esempio,
\[ (A \circ B) \circ B = A \circ B, \]
cioè, dopo la prima applicazione, nuove applicazioni dello stesso operatore non modificano più il risultato.
A differenza dell’erosione e della dilatazione, l’apertura e la chiusura non introducono nuovi meccanismi computazionali. Entrambe sono ottenute tramite la composizione sequenziale degli operatori primitivi già presentati:
def open0(f, B):
return mm.dil0(mm.ero0(f, B), B)
def close0(f, B):
return mm.ero0(mm.dil0(f, B), B)La funzione mm.open delega l’operazione a mm.open(f, B), mentre mm.close utilizza mm.close(f, B), producendo lo stesso risultato in modo più efficiente.
L’apertura eredita dall’erosione la capacità di rimuovere strutture più piccole dell’ elemento strutturante e dalla dilatazione il ripristino parziale delle regioni conservate. La chiusura realizza il processo inverso: prima espande gli oggetti e poi ripristina le loro dimensioni originali, colmando lacune e buchi più piccoli dell’elemento strutturante.
Nella pratica, l’apertura e la chiusura vengono spesso applicate in sequenza per rimuovere simultaneamente il rumore esterno e riempire i fori interni. La funzione mm.asf (Alternating Sequential Filter) generalizza questa strategia applicando aperture e chiusure alternativamente con elementi strutturanti progressivamente più grandi. Le sequenze disponibili sono presentate nella Tabella 4.3.
| Sequenza | Ordine | Uso tipico |
|---|---|---|
'OC' |
apertura → chiusura | rimuove il rumore esterno prima di riempire piccoli fori |
'CO' |
chiusura → apertura | riempie piccoli fori prima di rimuovere il rumore esterno |
'OCO' |
apertura → chiusura → apertura | enfatizza la rimozione del rumore esterno |
'COC' |
chiusura → apertura → chiusura | enfatizza il riempimento di fori e lacune |
Il parametro n controlla il numero di scale utilizzate dal filtro. In ogni iterazione \(i\), l’elemento strutturante viene ampliato mediante somma di Minkowski (mm.sesum(b, i)), producendo una sequenza di filtri morfologici sempre più comprensivi. A differenza di una singola apertura o chiusura con un elemento strutturante grande, l’ASF realizza una levigatura progressiva su più scale, preservando meglio la geometria degli oggetti rilevanti mentre elimina le strutture più piccole. La Figura 4.6 presenta un esempio di applicazione dell’apertura, della chiusura e dell’ASF sull’immagine delle monete.

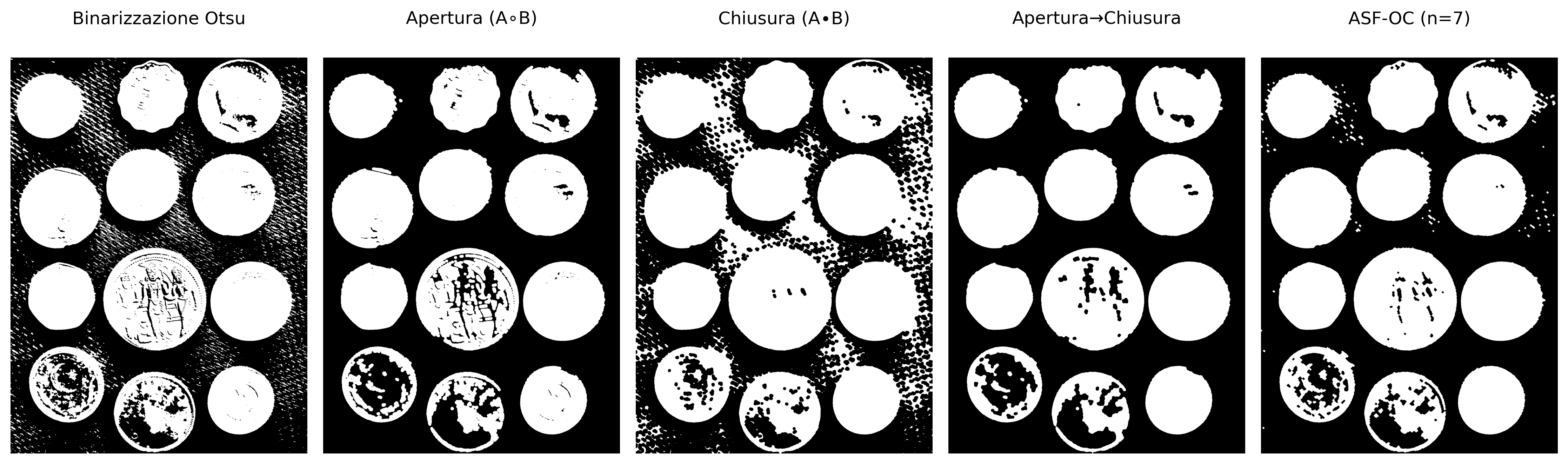

img_bin = mm.threshold(img_clahe)
B_disk = mm.sedisk(19)
img_open = mm.open(img_bin, B_disk) # erosione → dilatazione
img_close = mm.close(img_bin, B_disk) # dilatazione → erosione
img_oc = mm.close(img_open, B_disk) # apertura seguita da chiusura
img_asf = mm.asf(img_bin, 'OC', mm.sedisk(3), n=7)
# ASF: disco base 3×3, cresce a ogni iterazione
mm.show(
[img_bin, img_open, img_close, img_oc, img_asf],
titles=["Binarizzazione Otsu", "Apertura (A∘B)", "Chiusura (A∙B)",
"Apertura→Chiusura", "ASF-OC (n=7)"],
cols=5, figsize=(15, 12)
)
Gli operatori geodetici introducono un vincolo aggiuntivo agli operatori morfologici classici tramite un’immagine di controllo denominata maschera \(g\). Invece di consentire che l’erosione o la dilatazione si propaghino liberamente attraverso l’immagine, il risultato di ciascuna iterazione è limitato punto per punto dai valori della maschera, restringendo l’evoluzione dell’operazione alle regioni consentite.
La dilatazione geodetica di un’immagine marcatore \(f\) sotto un’immagine maschera \(g\), utilizzando un elemento strutturante piano \(b\), è definita da:
\[ f \oplus_g b = (f \oplus b) \wedge g, \tag{4.7}\]
dove \(\wedge\) rappresenta il minimo punto a punto.
In altre parole, si esegue inizialmente una dilatazione convenzionale sul marcatore e, successivamente, il risultato viene limitato dalla maschera \(g\). In questo modo, la propagazione non può mai superare le regioni consentite dalla maschera.
La formulazione classica della dilatazione geodetica presuppone che il marcatore sia contenuto nella maschera, cioè \(f \le g\), garantendo che l’evoluzione dell’operazione rimanga sempre limitata dalla maschera.
La funzione mm.cdil implementa direttamente questo operatore e consente di eseguire più iterazioni consecutive:
def cdil(f, g, b=np.zeros((3,3),dtype='uint8'), n=1):
"""Dilatazione geodetica del marcatore f sotto la maschera g."""
y = f.copy()
for _ in range(n):
y = np.minimum(mm.dil(y, b), g)
return yL’istruzione np.minimum(mm.dil(y, b), g) implementa esattamente la definizione matematica della dilatazione geodetica, cioè \((y \oplus b)\wedge g\).
Quando \(n=1\), la funzione esegue una singola dilatazione geodetica. Per \(n>1\), il risultato di ogni fase diventa il marcatore della fase successiva, producendo una propagazione progressiva controllata dalla maschera.
Il simulatore interattivo Figura 4.7 permette di seguire, passo dopo passo, la propagazione del marcatore \(f\) lungo i corridoi del labirinto. A ogni iterazione di mm.cdil, il fronte di dilatazione avanza verso le celle vicine libere — quelle in cui \(g = 1\) —, mentre le pareti (\(g = 0\)) rimangono invalicabili. Il numero di passi necessari affinché il marcatore raggiunga l’uscita corrisponde esattamente alla lunghezza geodetica del percorso più breve all’interno della maschera, evidenziando la connessione diretta tra la dilatazione geodetica iterata e la nozione di distanza nei grafi.
In modo duale, l’erosione geodetica di un’immagine marcatore \(f\) sotto un’immagine maschera \(g\) è definita da:
\[ f \ominus_g b = (f \ominus b) \vee g, \tag{4.8}\]
dove \(\vee\) rappresenta l’operatore di massimo punto a punto.
In questo caso, l’erosione convenzionale del marcatore è seguita da una restrizione inferiore imposta dalla maschera. Così, nessun pixel del risultato può assumere un valore inferiore al corrispondente pixel della maschera.
La formulazione classica dell’erosione geodetica presuppone la condizione duale
\[ f \ge g, \]
cosicché la maschera agisca come limite inferiore durante tutto il processo.
La funzione statica mm.cero materializza questo operatore:
staticmethod
def cero(f, g, b=np.zeros((3,3),dtype='uint8'), n=1):
"""Erosione geodetica del marcatore f sotto la maschera g."""
y = f.copy()
for _ in range(n):
y = np.maximum(mm.ero(y, b), g)
return yL’istruzione np.maximum(mm.ero(y, b), g) implementa direttamente l’espressione \((y \ominus b)\vee g\).
Così come per la dilatazione geodetica, il parametro \(n\) definisce quante erosioni geodetiche successive saranno calcolate prima di restituire l’immagine finale.
La ricostruzione morfologica presentata nella prossima sezione è ottenuta mediante l’applicazione iterativa della dilatazione geodetica (mm.cdil) fino a raggiungere un punto fisso, cioè fino a quando nessuna cella cambia valore tra due iterazioni consecutive. In altre parole, la ricostruzione consiste in una sequenza di dilatazioni geodetiche successive che si propagano all’interno della maschera fino a quando non ci sono più modifiche.
In modo duale, è anche possibile definire ricostruzioni basate sull’erosione geodetica tramite applicazioni successive di mm.cero.

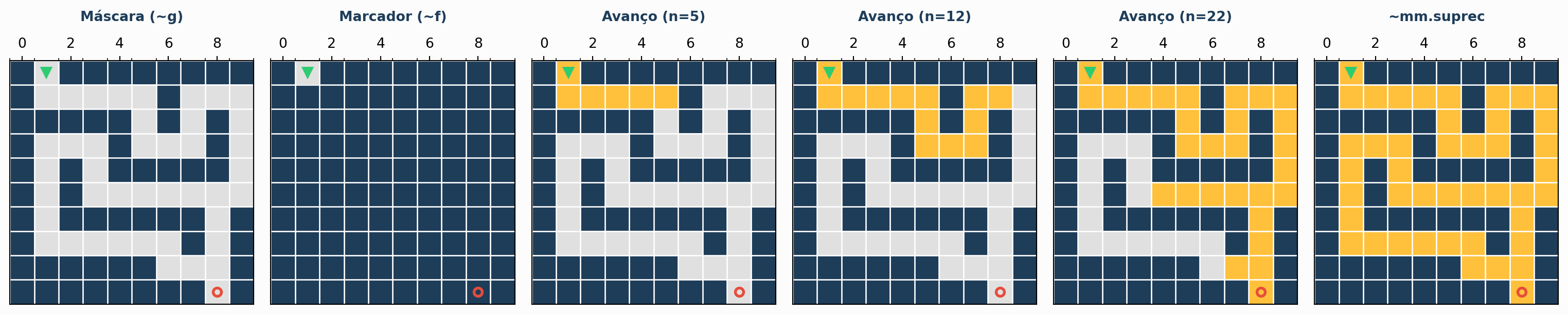

La Figura 4.8 illustra la risoluzione del problema di connettività di un labirinto utilizzando la dualità morfologica tramite le funzioni mm.cero e mm.suprec.
Invece di propagare un marcatore attraverso i corridoi liberi mediante dilatazioni geodetiche, il problema viene formulato nel dominio complementare. Inizialmente, la maschera originale viene invertita,
\[ g = 1 - g_{orig}, \]
così che le pareti assumano valore 1 e i corridoi valore 0. In modo analogo, il marcatore viene costruito in questo stesso dominio complementare, contenente un unico valore 0 nella posizione di ingresso del labirinto e valore 1 nei restanti pixel.
Utilizzando l’elemento strutturante a croce (mm.secross()), l’erosione geodetica agisce sul marcatore complementato. A ogni iterazione di mm.cero, la regione connessa al marcatore iniziale subisce erosioni successive, mentre la maschera impone un limite inferiore che impedisce la propagazione attraverso le pareti del labirinto.
Le immagini intermedie mostrano stati dell’evoluzione dopo diversi numeri di iterazioni (n=5, n=12 e n=22). Il risultato finale si ottiene mediante la ricostruzione geodetica per erosione (mm.suprec), che applica erosioni geodetiche successive fino a raggiungere un punto fisso, cioè una situazione in cui non si verifica alcuna ulteriore modifica tra due iterazioni consecutive.
Nel dominio complementare, la regione ricostruita corrisponde esattamente all’insieme di corridoi connessi all’ingresso del labirinto. Pertanto, la connettività tra ingresso e uscita può essere determinata direttamente a partire dall’immagine ricostruita.
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.colors as mcolors
# 1. Maschera originale g (0 = Parete, 1 = Corridoio)
g_orig = np.array([
[0, 1, 0, 0, 0, 0, 0, 0, 0, 0],
[0, 1, 1, 1, 1, 1, 0, 1, 1, 1],
[0, 0, 0, 0, 0, 1, 0, 1, 0, 1],
[0, 1, 1, 1, 0, 1, 1, 1, 0, 1],
[0, 1, 0, 1, 0, 0, 0, 0, 0, 1],
[0, 1, 0, 1, 1, 1, 1, 1, 1, 1],
[0, 1, 0, 0, 0, 0, 0, 0, 1, 0],
[0, 1, 1, 1, 1, 1, 1, 0, 1, 0],
[0, 0, 0, 0, 0, 0, 1, 1, 1, 0],
[0, 0, 0, 0, 0, 0, 0, 0, 1, 0]], dtype=np.uint8)
# Inversione globale all'inizio (Dualità Morfologica)
g = 1 - g_orig # Ora: 1 = Parete, 0 = Corridoio
f = np.ones((10, 10), dtype=np.uint8)
f[0, 1] = 0 # Seme iniettato come 0 nel corridoio
# Elemento strutturante a croce
B_cruz = mm.secross()
# Elaborazione diretta usando mm.cero e mm.suprec nel dominio invertito
passo_5 = mm.cero(f, g, B_cruz, n=5)
passo_12 = mm.cero(f, g, B_cruz, n=12)
passo_22 = mm.cero(f, g, B_cruz, n=22)
ponto_fixo = mm.suprec(f, g, B_cruz)
# --- CONFIGURAZIONE DELLA VISUALIZZAZIONE GRAFICA ---
titles = [
"Máscara (~g)", "Marcador (~f)",
"Avanço (n=5)", "Avanço (n=12)",
"Avanço (n=22)", "~mm.suprec"
]
images = [g, f, passo_5, passo_12, passo_22, ponto_fixo]
fig, axes = plt.subplots(1, 6, figsize=(16, 4), facecolor='#fcfcfc')
# Mappa di colori adattata al dominio complementare:
# Nel dominio invertito: 1 = Parete (Blu Scuro)
# Dove g == 0 e immagine == 1 = Corridoio Libero (Grigio Chiaro)
# Dove g == 0 e immagine == 0 = Onda Geodetica Attiva (Oro)
cmap_pipeline = mcolors.ListedColormap(['#ffc13b', '#e0e0e0', '#1e3d59'])
for i, ax in enumerate(axes):
if i == 0 or i == 1:
# Per le condizioni iniziali (~g e ~f)
cmap_init = mcolors.ListedColormap(['#e0e0e0', '#1e3d59'])
ax.imshow(images[i], cmap=cmap_init, vmin=0, vmax=1)
else:
# Rendering basato sugli stati complementari
render_step = np.zeros_like(g, dtype=np.uint8)
render_step[g == 1] = 2 # Parete (1 originale della mappa di colori)
render_step[g == 0] = 1 # Corridoio standard
render_step[images[i] == 0] = 0 # Onda attiva (0 originale della mappa di colori)
ax.imshow(render_step, cmap=cmap_pipeline, vmin=0, vmax=2)
ax.set_title(titles[i], fontsize=10, fontweight='bold', color='#1e3d59', pad=12)
ax.set_xticks(np.arange(-0.5, 10, 1), minor=True)
ax.set_yticks(np.arange(-0.5, 10, 1), minor=True)
ax.grid(which='minor', color='#ffffff', linestyle='-', linewidth=1)
ax.tick_params(which='both', bottom=False, left=False, labelbottom=False, labelleft=False)
# Indicatori grafici di Ingresso e Uscita
ax.plot(1, 0, marker='v', color='#2ecc71', markersize=7, markeredgewidth=1.5)
ax.plot(8, 9, marker='o', color='#e74c3c', markersize=6, fillstyle='none', markeredgewidth=2)
plt.tight_layout()
plt.show()
La ricostruzione morfologica propaga un’immagine marcatore \(f\) all’interno di un’immagine maschera \(g\), garantendo che il risultato non superi mai i valori di intensità imposti dalla maschera. L’operatore fondamentale che rende possibile questa propagazione contenuta è la dilatazione geodetica, definita dalla Equazione 4.7.
La ricostruzione si ottiene applicando in modo iterativo questa dilatazione condizionata. Inizialmente, il marcatore è limitato dalla maschera per stabilire lo stato iniziale:
\[ X^{(0)} = f \wedge g, \]
e le iterazioni successive sono definite in modo ricorsivo da:
\[ X^{(k)} = (X^{(k-1)} \oplus b) \wedge g. \]
La sequenza cresce monotonamente fino a raggiungere un punto fisso, producendo la ricostruzione morfologica per dilatazione (nota anche in letteratura come inf-ricostruzione):
\[ R_g^\delta(f) = \lim_{k\to\infty} X^{(k)} = X^{(k)} \quad \text{quando} \quad X^{(k)} = X^{(k-1)}. \tag{4.9}\]
La salita iterativa viene interrotta non appena si raggiunge la stabilità, cioè quando due iterazioni consecutive producono matrici con valori assolutamente identici.
La routine didattica mm.infrec implementa direttamente l’algoritmo iterativo a punto fisso. Inizialmente, il marker effettivo iniziale \(X^{(0)}\) è determinato tramite l’operazione np.minimum(f, g). Per garantire che il ciclo di verifica esegua la prima iterazione senza innescare false convergenze premature, la variabile di controllo dell’iterazione precedente (y1) è inizializzata con un valore sentinella al di fuori del dominio dei dati (o semplicemente con una matrice che forzi la prima esecuzione).
def infrec(f, g, b=np.zeros((3,3), dtype='uint8')):
"""Inf-ricostruzione: dilata il marker (f ∧ g) fino a convergenza sotto la maschera g."""
y = np.minimum(f, g)
# Inizializza y1 con valori impossibili per forzare l'ingresso nel ciclo
y1 = np.full_like(f, 256, dtype=np.int16)
while not np.array_equal(y, y1):
y1 = y.copy()
# Applica la dilatazione geodetica: (y ⊕ b) ∧ g
y = np.minimum(mm.dil(y, b), g)
return y.astype('uint8')All’interno del ciclo while, la variabile y memorizza la stima corrente della ricostruzione \(X^{(k)}\), mentre y1 preserva l’immagine dello stadio immediatamente precedente \(X^{(k-1)}\). L’istruzione di controllo condizionale np.minimum(mm.dil(y, b), g) traduce fedelmente la dilatazione geodetica teorica, in cui l’espansione morfologica convenzionale comandata da OpenCV viene immediatamente “potata” e limitata dalle barriere di intensità della maschera \(g\). Il ciclo termina quando nessuna modifica dei pixel viene registrata tra i passi.
La ricostruzione morfologica è significativamente più robusta dell’apertura convenzionale perché è in grado di rimuovere strutture indesiderate senza distorcere o alterare la morfologia degli oggetti che devono essere preservati.
Mentre l’apertura classica smussa gli angoli, elimina le punte e deforma i contorni a causa dell’imposizione geometrica rigida dell’elemento strutturante, la ricostruzione geodesica utilizza la maschera per recuperare con precisione i limiti e le forme originali degli oggetti che presentano connettività con il marcatore iniziale.
In termini intuitivi, il marcatore agisce come un seme di contagio che si espande progressivamente, ma solo percorrendo le regioni consentite dalla maschera. I componenti che non presentano alcuna intersezione con il marcatore non verranno mai ricostruiti (venendo eliminati), mentre i componenti toccati dal seme si espandono fino a ripristinare integralmente la loro geometria originale.

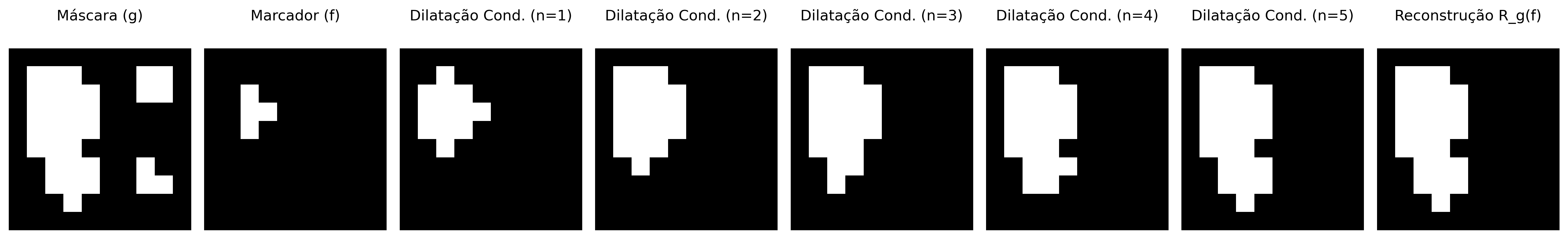

Questo comportamento discriminatorio e conservativo è illustrato nella Figura 4.9, utilizzando l’elemento strutturante a croce presentato nella Figura 4.3..
g = np.array([
[0,0,0,0,0,0,0,0,0,0],
[0,1,1,1,0,0,0,1,1,0],
[0,1,1,1,1,0,0,1,1,0],
[0,1,1,1,1,0,0,0,0,0],
[0,1,1,1,1,0,0,0,0,0],
[0,1,1,1,0,0,0,0,0,0],
[0,0,1,1,1,0,0,1,0,0],
[0,0,1,1,1,0,0,1,1,0],
[0,0,0,1,0,0,0,0,0,0],
[0,0,0,0,0,0,0,0,0,0]], dtype=np.uint8) * 255
B_cruz = mm.secross()
f = mm.ero(g, mm.sebox()) # marcatore: nucleo dell'oggetto principale
iteracoes, titulos = [], []
img_atual = f
for i in range(1, 6):
img_atual = mm.cdil(img_atual, g, B_cruz)
iteracoes.append(img_atual)
titulos.append(f"Dilatação Cond. (n={i})")
img_reconstruida = mm.infrec(f, g, B_cruz)
print(f"✅ Stabilità all'iterazione 5: {np.array_equal(img_reconstruida, iteracoes[-1])}")
mm.show(
[g, f] + iteracoes + [img_reconstruida],
titles=["Máscara (g)", "Marcador (f)"] + titulos + ["Reconstrução R_g(f)"],
cols=8, figsize=(18, 3)
)✅ Stabilità all'iterazione 5: True
Due operatori basati sulla ricostruzione morfologica completano la pipeline di pulizia binaria. Le loro caratteristiche principali sono riassunte nella Tabella 4.4.
Riempimento di buchi (mm.clohole) rimuove cavità completamente circondate dall’oggetto, indipendentemente dalla dimensione, senza alterare i contorni esterni. La procedura agisce sul complemento dell’immagine, utilizzando come marcatore una restrizione della cornice (frame) allo sfondo:
\[ \text{clohole}(f) = \bigl(R_{f^c}^\delta(\text{frame}(f) \wedge f^c)\bigr)^c \tag{4.10}\]
In termini operativi, si ricostruisce prima lo sfondo esterno e, successivamente, si applica la complementazione per recuperare gli oggetti con i buchi riempiti.
Rimozione degli oggetti di bordo (mm.edgeoff) elimina tutti gli oggetti che toccano il bordo dell’immagine, preservando solo i componenti completamente interni. Il marcatore è ottenuto dall’intersezione tra la cornice (frame) e gli oggetti dell’immagine:
\[ \text{edgeoff}(f) = f \setminus R_f^\delta(\text{frame}(f) \wedge f) \tag{4.11}\]
| Operatore | Marcatore | Maschera | Effetto |
|---|---|---|---|
mm.clohole |
frame ristretto allo sfondo (\(f^c\)) | \(f^c\) | Riempie i buchi interni |
mm.edgeoff |
frame ristretto all’oggetto (\(f\)) | \(f\) | Rimuove gli oggetti connessi al bordo |
L’evoluzione passo passo di queste trasformazioni geodetiche può essere seguita nelle figure successive. La Figura 4.10 illustra il meccanismo di inondazione controllata dell’operatore mm.clohole, nel quale la ricostruzione avviene a partire dallo sfondo esterno e impedisce la propagazione verso regioni interne non connesse all’esterno, risultando nel riempimento consistente delle cavità interne. Al contrario, la Figura 4.11 dettaglia la dinamica dell’operatore mm.edgeoff, in cui solo i componenti connessi al bordo vengono ricostruiti e successivamente rimossi, preservando esclusivamente gli oggetti completamente contenuti all’interno dell’immagine.
La connettività della propagazione geodetica è controllata dall’elemento strutturante: mm.sebox() (vicinanza di 8) include connessioni diagonali, mentre mm.secross() (vicinanza di 4) le esclude. Di conseguenza, la scelta dell’elemento strutturante influisce su quali componenti vengono raggiunti dalla ricostruzione e, quindi, su quali verranno preservati o rimossi.
Le definizioni sopra sono direttamente allineate con l’implementazione in morph.py, riprodotta di seguito:
staticmethod
def clohole(f, b=np.ones((3,3),dtype='uint8')):
# marcador restrito ao fundo da imagem
marcador = mm.frame(f, border=1) & mm.neg(f)
return mm.neg(mm.infrec(marcador, mm.neg(f), b))
staticmethod
def edgeoff(f, b=np.ones((3,3),dtype='uint8')):
# marcador restrito aos objetos da imagem
marcador = mm.frame(f, border=1) & f
return mm.subm(f, mm.infrec(marcador, f, b))Queste implementazioni rendono esplicito che entrambi gli operatori sono istanze dirette di ricostruzione morfologica per dilatazione geodetica con mm.infrec, differendo solo nella scelta del marcatore e della maschera: clohole opera sul complemento dell’immagine, mentre edgeoff opera direttamente sul dominio degli oggetti.
f = np.array([
[0,0,0,0,0,0,0,0,0,0],
[0,1,1,1,1,0,0,0,0,1],
[0,1,0,0,1,0,0,1,0,1],
[0,1,0,0,1,0,0,1,0,1],
[0,1,1,1,1,0,0,1,0,0],
[0,0,0,0,0,0,0,0,0,0],
[0,0,1,1,1,0,1,1,1,0],
[0,0,1,1,1,0,1,0,1,0],
[0,0,1,1,1,0,1,1,1,0],
[0,0,0,0,0,0,0,0,0,1]], dtype=np.uint8) * 255
B_cruz = mm.secross()
f_c = mm.neg(f)
marcador_ch = mm.frame(f, border=1) # bordo esterno
iteracoes, titulos = [], []
img_atual = marcador_ch
for i in range(1, 6):
img_atual = mm.cdil(img_atual, f_c, B_cruz)
iteracoes.append(img_atual)
titulos.append(f"Iter. (n={i})")
img_clohole = mm.neg(mm.infrec(marcador_ch, f_c, B_cruz))
print(f"✅ Validazione clohole: {np.array_equal(img_clohole, mm.clohole(f))}")
mm.show(
[f, marcador_ch] + iteracoes + [img_clohole],
titles=["f original", "Marcador (borda)"] + titulos + ["clohole(f)"],
cols=8, figsize=(18, 3), axis=True
)✅ Validazione clohole: True
f = np.array([
[0,0,0,0,0,0,0,0,0,0],
[0,1,1,1,1,0,0,0,0,1],
[0,1,0,0,1,0,0,1,0,1],
[0,1,0,0,1,0,0,1,0,1],
[0,1,1,1,1,0,0,1,0,0],
[0,0,0,0,0,0,0,0,0,0],
[0,0,1,1,1,0,1,1,1,0],
[0,0,1,1,1,0,1,0,1,0],
[0,0,1,1,1,0,1,1,1,0],
[0,0,0,0,0,0,0,0,0,1]], dtype=np.uint8) * 255
B_box = mm.sebox()
marcador_eo = mm.band(mm.frame(f, border=1), f) # borda ∩ f
iteracoes, titulos = [], []
img_atual = marcador_eo
for i in range(1, 6):
img_atual = mm.cdil(img_atual, f, B_box)
iteracoes.append(img_atual)
titulos.append(f"Iter. (n={i})")
img_edgeoff = mm.edgeoff(f, B_box)
mm.show(
[f, marcador_eo] + iteracoes + [img_edgeoff],
titles=["f original", "Marcador (borda)"] + titulos + ["edgeoff(f)"],
cols=8, figsize=(18, 3)
)

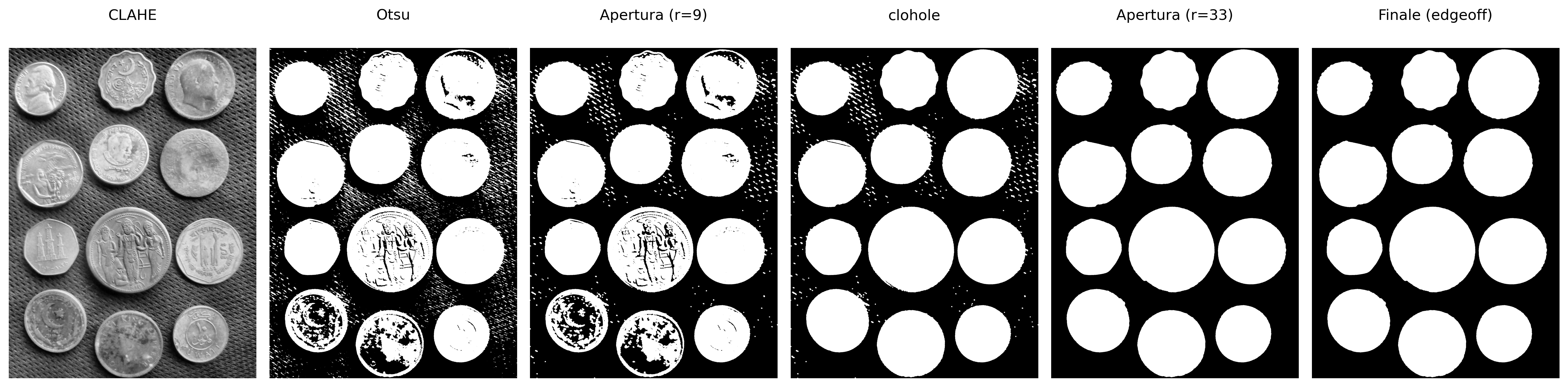

Sulla base dell’analisi precedente — in cui il CLAHE ha prodotto il valore più alto della varianza interclassi (\(\sigma_B^2 \approx 2{,}47 \times 10^3\)), vedi Figura 4.2, e l’operatore mm.clohole si è mostrato efficace nel riempimento delle cavità interne —, il pipeline finale di segmentazione, illustrato in Figura 4.12, è strutturato dal seguente flusso computazionale:
\[ \text{gray} \xrightarrow{\text{CLAHE}} \xrightarrow{\text{Otsu}} \xrightarrow{\text{open}} \xrightarrow{\text{clohole}} \xrightarrow{\text{open}} \xrightarrow{\text{edgeoff}} \text{segmentazione} \]
Dopo la fase di mm.clohole, si applica una seconda apertura morfologica con un elemento strutturante più grande (mm.sedisk(33), disco di diametro 33). Questa operazione rimuove piccole regioni residue e artefatti che potrebbero essere rimasti dopo la segmentazione. In particolare, il riempimento geodetico può trasformare piccole cavità isolate in componenti connesse all’oggetto, rendendo conveniente un’ulteriore fase di filtraggio basata sulla dimensione. Il diametro è stato scelto in modo che le monete rimangano in grado di contenere l’elemento strutturante, mentre componenti significativamente più piccole vengano eliminate.
In questa immagine, nessuna moneta è connessa al bordo della matrice. Di conseguenza, l’applicazione di mm.edgeoff non altera il risultato ottenuto dopo la seconda apertura. Tuttavia, questa fase è mantenuta nel pipeline per robustezza, poiché in altre immagini possono esistere oggetti parzialmente visibili o connessi ai bordi, che devono essere rimossi prima della fase di analisi.
L’operatore mm.clohole riempie tutte le cavità chiuse presenti negli oggetti segmentati. In alcune situazioni, piccole regioni indesiderate possono rimanere dopo questa fase o diventare connesse agli oggetti principali. L’apertura morfologica successiva rimuove componenti più piccole dell’elemento strutturante, preservando le monete grazie alla loro dimensione significativamente maggiore.
# ── Pre-processamento: solo CLAHE
img_clahe0 = mm.clahe(img_coins_gray, 2.0, 8)
# ── Fase 1: Binarizzazione Otsu
img_bin = mm.threshold(img_clahe0)
# ── Fase 2: Apertura — rimuove i rumori bianchi di sfondo
img_open = mm.open(img_bin, mm.sedisk(9))
# ── Fase 3: clohole — chiude tutti i buchi interni
img_hole = mm.clohole(img_open)
# ── Fase 4: Apertura (kernel grande) — rimuove gli artefatti del clohole
img_limpo = mm.open(img_hole, mm.sedisk(33))
# ── Fase 5: edgeoff — rimuove gli oggetti che toccano il bordo
img_final = mm.edgeoff(img_limpo, border=1)
mm.show(
[img_clahe0, img_bin, img_open,
img_hole, img_limpo, img_final],
titles=["CLAHE", "Otsu", "Apertura (r=9)",
"clohole", "Apertura (r=33)", "Finale (edgeoff)"],
cols=6, figsize=(18, 6)
)
Gli operatori morfologici si estendono naturalmente alle immagini in toni di grigio. In questa formulazione, l’erosione e la dilatazione agiscono direttamente sui livelli di intensità dell’immagine. Per elementi strutturanti piatti (\(b \equiv 0\)), l’erosione corrisponde al minimo locale e la dilatazione al massimo locale all’interno del vicinato definito dall’elemento strutturante.
L’interpretazione intuitiva è semplice: l’erosione scurisce le regioni sostituendo ogni pixel con il valore più piccolo presente nel suo vicinato, mentre la dilatazione schiarisce le regioni utilizzando il valore più grande disponibile. La combinazione di questi operatori consente di costruire trasformazioni in grado di evidenziare i bordi, rimuovere le tendenze di illuminazione e mettere in risalto le strutture locali.
Tre operatori derivati sono particolarmente utili:
Gradiente morfologico — evidenzia i bordi come differenza tra dilatazione ed erosione:
\[ \text{grad}_B(f) = (f \oplus B) - (f \ominus B) \tag{4.12}\]
Top-hat — evidenzia le strutture brillanti più piccole dell’elemento strutturante (differenza tra l’immagine originale e la sua apertura):
\[ \text{top-hat}_B(f) = f - (f \circ B) \tag{4.13}\]
Black-hat — evidenzia le strutture scure più piccole dell’elemento strutturante (differenza tra la chiusura e l’immagine originale):
\[ \text{black-hat}_B(f) = (f \bullet B) - f \tag{4.14}\]
Il Top-hat estrae i dettagli brillanti che non sopravvivono all’apertura, mentre il Black-hat evidenzia i dettagli scuri rimossi dalla chiusura. Il gradiente morfologico, invece, mette in risalto le transizioni brusche di intensità, producendo una rappresentazione simile a quella di un rivelatore di bordi.
Per comprendere il meccanismo di questi operatori a livello locale, la Figura 4.13 presenta un simulatore interattivo di morfologia in toni di grigio. Il simulatore consente di modificare liberamente l’elemento strutturante, visualizzare il suo spostamento sull’immagine e seguire simultaneamente il profilo unidimensionale delle intensità. In questo modo, diventa possibile osservare direttamente come l’erosione seleziona i minimi locali, come la dilatazione seleziona i massimi locali e come il gradiente morfologico emerge dalla differenza tra questi due operatori.
Il pulsante situato nell’angolo superiore destro consente di alternare tra la visualizzazione originale in toni di grigio e una rappresentazione pseudocolorata (colormap) esclusivamente per i tre tipi di gradiente. La versione colorata facilita la percezione visiva delle variazioni di intensità, rendendo più evidente l’azione degli operatori morfologici su massimi, minimi e transizioni locali dell’immagine.
Gli operatori presentati sono disponibili in morph.py tramite le funzioni mm.gradm, mm.tophat e mm.blackhat.

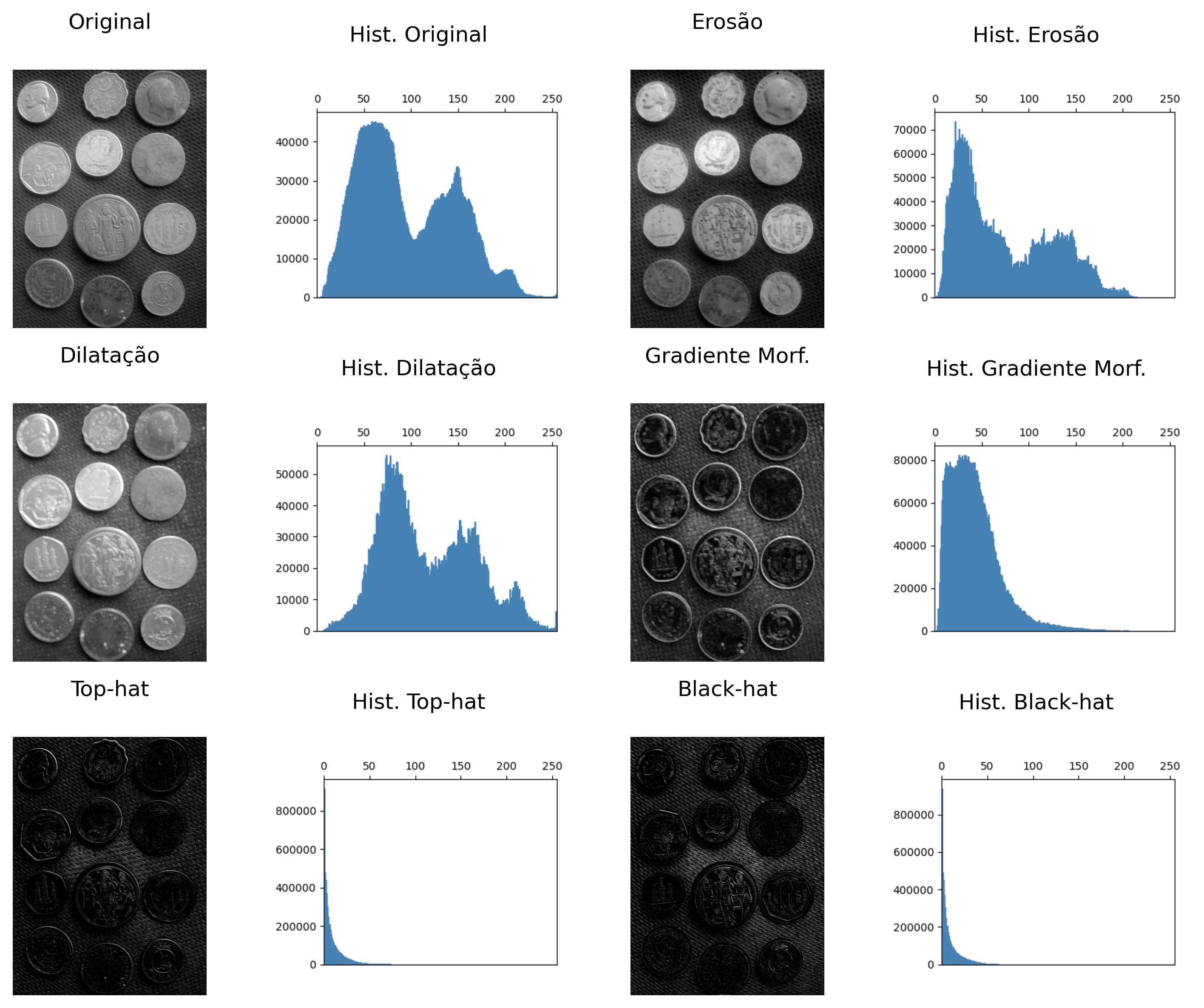

La Figura 4.14 illustra gli effetti di questi operatori sull’immagine delle monete e sui rispettivi istogrammi. Si osservi che l’erosione sposta la distribuzione verso intensità più basse, mentre la dilatazione la sposta verso intensità più alte. Il gradiente concentra i valori nelle regioni di contorno, e gli operatori Top-hat e Black-hat producono istogrammi fortemente concentrati su bassi livelli di intensità, poiché vengono evidenziate solo piccole strutture locali.
import io
import matplotlib.pyplot as plt
import numpy as np
def fig2img(fig):
b = io.BytesIO(); fig.savefig(b, format='png', dpi=100); plt.close(fig); b.seek(0)
return (plt.imread(b)[:, :, :3] * 255).astype(np.uint8)
def plot_hist(img, title):
fig, ax = plt.subplots(figsize=(4, 3))
h = mm.hist(img)
# CORREZIONE: range usa len(h) dinamicamente per combaciare con il ritorno della libreria
ax.bar(range(len(h)), h, color='steelblue', width=1, edgecolor='steelblue')
ax.set(xlim=(0, 255)); plt.tight_layout()
return fig2img(fig)
# 1. Elaborazione morfologica di base
B = mm.sedisk(19)
operadores = [
("Original", img_coins_gray),
("Erosão", mm.ero(img_coins_gray, B)),
("Dilatação", mm.dil(img_coins_gray, B)),
("Gradiente Morf.", mm.gradm(img_coins_gray, B)),
("Top-hat", mm.tophat(img_coins_gray, B)),
("Black-hat", mm.blackhat(img_coins_gray, B))
]
# 2. Montaggio dinamico della coppia: [Immagine, Istogramma]
imgs, titles = [], []
for nome, img in operadores:
imgs += [img, plot_hist(img, f"Hist. {nome}")]
titles += [nome, f"Hist. {nome}"]
# 3. Visualizzazione finale in griglia a due colonne (Immagine | Istogramma)
mm.show(imgs, titles=titles, cols=4, figsize=(10, 8))
Gli operatori morfologici presentati in precedenza saranno ora utilizzati come strumenti di raffinamento e generazione di marcatori per metodi di segmentazione più avanzati, presentati di seguito.
La segmentazione delle immagini consiste nel dividere l’immagine in regioni associate a oggetti o strutture di interesse. In elaborazione digitale delle immagini (EDI), essa rappresenta la transizione tra l’elaborazione di basso livello — come filtraggio e miglioramento — e fasi di analisi più avanzate, come l’estrazione di caratteristiche, il riconoscimento e l’interpretazione della scena.
Formalmente, l’obiettivo della segmentazione consiste nel decomporre il dominio spaziale completo di un’immagine, denotato da \(\Omega\), in una partizione di sottoinsiemi \(\{R_1, R_2, \ldots, R_n\}\) che soddisfi simultaneamente i criteri di completezza e disgiunzione:
\[ \bigcup_{i=1}^{n} R_i = \Omega, \qquad R_i \cap R_j = \emptyset \quad \forall\, i \neq j \tag{4.15}\]
Oltre alle proprietà di completezza e disgiunzione espresse nella Equazione 4.15, ciascuna sotto-regione \(R_i\) deve costituire un dominio omogeneo secondo un predicato di similarità definito su proprietà locali — intensità, colore o texture — e, simultaneamente, essere distinta dalle regioni adiacenti.
Le tecniche di segmentazione possono essere organizzate in diverse famiglie. In questo capitolo verranno enfatizzati gli approcci riassunti nella Tabella 4.5, fondati principalmente su criteri di intensità, connettività e prossimità spaziale.
| Approccio | Criterio di Segmentazione | Operatori di Riferimento |
|---|---|---|
| Sogliatura | Partizionamento dello spazio delle intensità | Criterio di Otsu, sogliatura globale e locale |
| Morfologia Matematica | Relazioni spaziali definite da elementi/funzioni strutturanti | Erosione, dilatazione, apertura, chiusura e ricostruzione |
| Basata su Regioni | Omogeneità locale e connettività spaziale | Etichettatura delle componenti connesse, Trasformata della Distanza e Watershed |
Fino a questo punto, lo sviluppo pratico si è concentrato sulla sogliatura, mediante la combinazione tra equalizzazione adattiva CLAHE e il metodo globale di Otsu. Questa fase è stata integrata da operatori di ricostruzione morfologica basati su dilatazioni geodetiche, implementati dalle funzioni mm.infrec, mm.clohole e mm.edgeoff, producendo una maschera binaria pulita e adeguata all’analisi.
Tuttavia, in scenari in cui oggetti distinti appaiono connessi nella maschera binaria — sia per contatto fisico, sovrapposizione parziale o per stretti ponti di pixel prodotti dalla segmentazione —, la sogliatura non è più sufficiente per individualizzare ciascun oggetto. In tali casi, molteplici oggetti finiscono per comporre un’unica componente connessa, rendendo difficili le fasi successive di misurazione e interpretazione.
Per superare questa limitazione, le prossime sezioni introducono tre strumenti complementari: l’Etichettatura delle Componenti Connesse, la Trasformata della Distanza e l’algoritmo di segmentazione Watershed basato su marcatori. Nell’insieme, queste tecniche consentono di separare oggetti adiacenti, identificare le regioni individualmente ed estrarre descrittori geometrici coerenti per l’analisi quantitativa.
L’etichettatura delle componenti connesse (connected component labeling) è l’operatore che assegna un identificatore intero unico a ciascun insieme di pixel appartenenti alla stessa componente connessa in un’immagine binaria.
Data un’immagine binaria \(f\) e una relazione di connettività definita da un elemento strutturante \(B\) (tipicamente connettività-4 o connettività-8), l’algoritmo di etichettatura della Figura 4.15 produce un’immagine \(g\) nella quale tutti i pixel appartenenti alla stessa componente connessa ricevono la stessa etichetta intera positiva, mentre pixel appartenenti a componenti distinte ricevono etichette diverse.
La connettività definisce quali pixel sono considerati vicini diretti di un pixel \((x,y)\). Le definizioni più utilizzate sono:
La scelta della connettività influenza direttamente la formazione delle componenti connesse e, di conseguenza, il risultato dell’etichettatura, come illustrato nella Figura 4.17. Un esempio aggiuntivo può essere esplorato interattivamente nel simulatore presentato nella Figura 4.16.
L’implementazione in morph.py fornisce due versioni di questo operatore. La funzione mm.label0 riproduce esplicitamente l’algoritmo di flood-fill utilizzando una pila e consente di controllare la connettività tramite l’elemento strutturante adottato. Invece, mm.label delega l’operazione all’implementazione ottimizzata di OpenCV (mm.label0). In entrambi i casi, il risultato è un’immagine etichettata nella quale ciascuna componente connessa riceve un identificatore intero distinto.
zeros, mesma dimensão de f.cor ← 1.x e y) até encontrar uma semente: pixel ativo (f[x,y] ≠ 0) ainda não rotulado (g[x,y] = 0).pilha ← [[x,y]].while pilha):
i, j ← pilha.pop() e atribuir o rótulo: g[i,j] ← cor.mm._viz(f,b,i,j). Se o vizinho for ativo no elemento estruturante (bv ≠ 0), ativo na imagem (f[vy,vx] ≠ 0) e não rotulado (g[vy,vx] = 0), empilhá-lo.cor ← cor + 1 e continuar a varredura raster.b passada como parâmetro, alterando os pixels retornados em mm._viz.g preenchida com zeros (fundo). Definir rótulo inicial cor ← 1.pilha = [[x, y]].(i, j) via pop() e marcar g[i, j] = cor.cor ← cor + 1 para diferenciar o próximo objeto isolado.g ← zeros_like(f) e definição do primeiro identificador: cor ← 1.h e w da imagem.pilha semente.(i,j) e aplicar rótulo atual.b.cor ← cor + 1. A varredura raster continua do ponto onde parou.def label0(f, b=np.ones((3,3),dtype='uint8')): """Rotulagem por flood-fill com pilha.""" h, w = f.shape g = np.zeros(f.shape, dtype=int) cor = 1 for x in range(h): for y in range(w): if f[x,y] and not g[x,y]: pilha = [[x,y]] while pilha: i,j = pilha.pop(); g[i,j] = cor for vy,vx,bv in mm._viz(f,b,i,j): if bv and f[vy,vx] and not g[vy,vx]: pilha.append([vy,vx]) cor += 1 return g
g = np.zeros(f.shape, dtype=int) — Inicializa a matriz de saída com zeros. Zeros representam o fundo invariável.mm._viz(f, b, i, j) — O iterador morfológico avalia a conectividade. Passando B_cruz a busca expande em 4-vizinhança; passando quadrado (ones) expande em 8-vizinhança.pilha.pop() — Remove o último par de coordenadas inserido, caracterizando um comportamento LIFO de busca em profundidade (DFS) para varrer o objeto de forma contígua.cor += 1 — O incremento ocorre estritamente fora do laço while, garantindo que o mesmo número marque toda a extensão da componente concluída antes de passar para a próxima semente raster.L’helper _viz itera sulla finestra strutturante b centrata in \((i,j)\), generando solo i vicini validi entro i limiti dell’immagine — la connettività desiderata è interamente determinata dalla forma di b passata all’algoritmo.

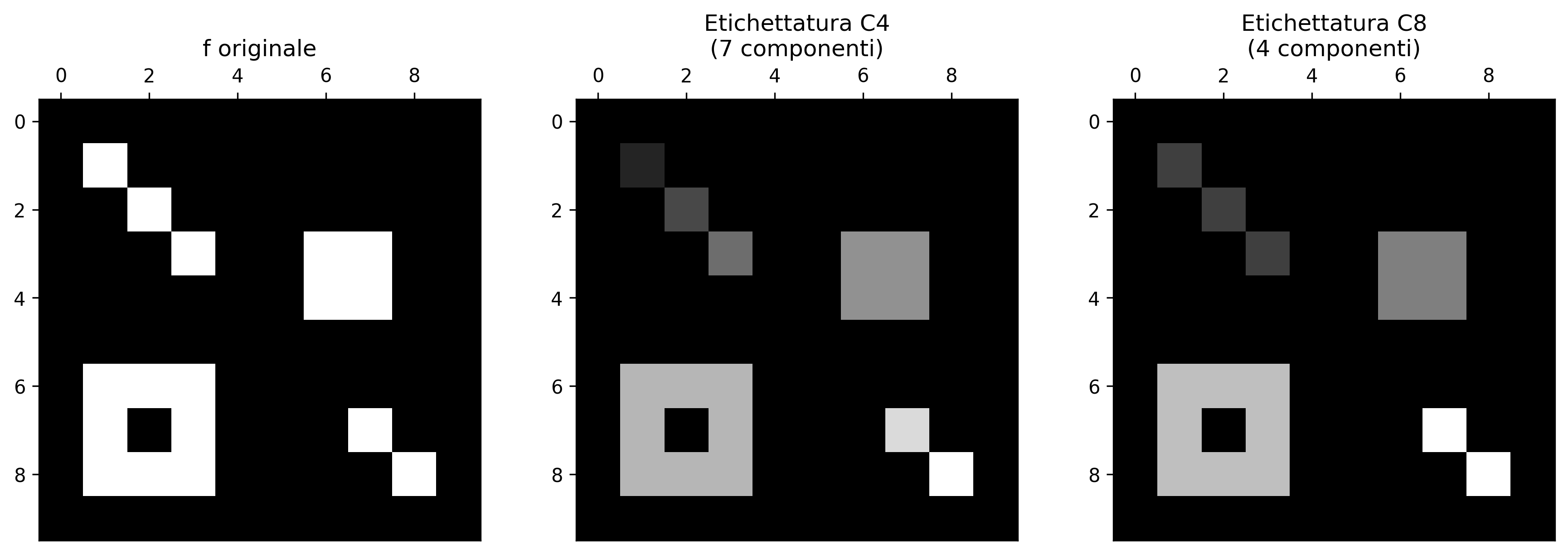

Esempio didattico — effetto della connettività:
# Immagine binaria 10×10 con componenti diagonalmente adiacenti
f = np.array([
[0,0,0,0,0,0,0,0,0,0],
[0,1,0,0,0,0,0,0,0,0],
[0,0,1,0,0,0,0,0,0,0], # diagonale con riga precedente
[0,0,0,1,0,0,1,1,0,0],
[0,0,0,0,0,0,1,1,0,0],
[0,0,0,0,0,0,0,0,0,0],
[0,1,1,1,0,0,0,0,0,0],
[0,1,0,1,0,0,0,1,0,0],
[0,1,1,1,0,0,0,0,1,0], # diagonale con riga precedente
[0,0,0,0,0,0,0,0,0,0]], dtype=np.uint8) * 255
# Elemento strutturante a croce (connettività-4) e quadrato (connettività-8)
B4 = mm.secross() # connettività-4
B8 = mm.sebox() # connettività-8
# Etichettatura con label0 (didattico) e label (cv2)
lbl4_didatico = mm.label0(f, B4)
lbl8_didatico = mm.label0(f, B8)
_, lbl4_cv2 = cv2.connectedComponents(f, connectivity=4)
_, lbl8_cv2 = cv2.connectedComponents(f, connectivity=8)
# Validazione incrociata
print(f"✅ label0 (C4) == cv2 (C4): {np.array_equal(lbl4_didatico, lbl4_cv2)}")
print(f"✅ label0 (C8) == cv2 (C8): {np.array_equal(lbl8_didatico, lbl8_cv2)}")
print(f" Componenti C4: {lbl4_cv2.max()} | Componenti C8: {lbl8_cv2.max()}")
# Normalizzazione per visualizzazione
def norm_label(lbl):
out = np.zeros_like(lbl, dtype=np.uint8)
for i, v in enumerate(np.unique(lbl)[1:], 1):
out[lbl == v] = int(i * 255 / lbl.max())
return out
mm.show(
[f, norm_label(lbl4_cv2), norm_label(lbl8_cv2)],
titles=[
"f originale",
f"Etichettatura C4\n({lbl4_cv2.max()} componenti)",
f"Etichettatura C8\n({lbl8_cv2.max()} componenti)"
],
cols=3, figsize=(12, 4), axis=True
)✅ label0 (C4) == cv2 (C4): True
✅ label0 (C8) == cv2 (C8): True
Componenti C4: 7 | Componenti C8: 4
La Trasformata della Distanza (TD) è un operatore che, applicato a un’immagine binaria \(f\), produce un’immagine in livelli di grigio \(D\) nella quale a ciascun pixel appartenente all’oggetto (\(f(x,y)\neq 0\)) viene assegnato come valore la distanza geometrica fino al pixel di sfondo (\(f(x',y')=0\)) più vicino:
\[ D(x,y) = \min_{(x',y') \,:\, f(x',y')=0} \; d\bigl((x,y),\,(x',y')\bigr) \]
dove \(d(\cdot,\cdot)\) è una metrica di distanza — tipicamente la distanza Euclidea (\(L_2\)). Il risultato è una rappresentazione topografica degli oggetti: i pixel situati all’interno assumono valori elevati, mentre i pixel vicini ai bordi presentano bassi valori di distanza. I massimi locali di \(D\) corrispondono ai punti più lontani dal bordo dell’oggetto, spesso vicini ai suoi centri geometrici o ai centri di massima inscrizione — proprietà particolarmente utile per la generazione automatica di marcatori nell’algoritmo watershed.
La TD ammette inoltre un’interpretazione morfologica iterativa, come nell’algoritmo della Figura 4.18. Si consideri una funzione strutturante \(b\) il cui valore centrale è nullo e i cui vicini possiedono costi negativi associati allo spostamento. Applicando erosioni successive con questa particolare funzione strutturante, i valori dei pixel degli oggetti (che devono assumere la distanza massima possibile dall’immagine) vengono progressivamente ridotti secondo i costi definiti da \(b\). Il valore accumulato di questa propagazione rappresenta quindi la distanza dallo sfondo secondo la metrica indotta dalla funzione strutturante.

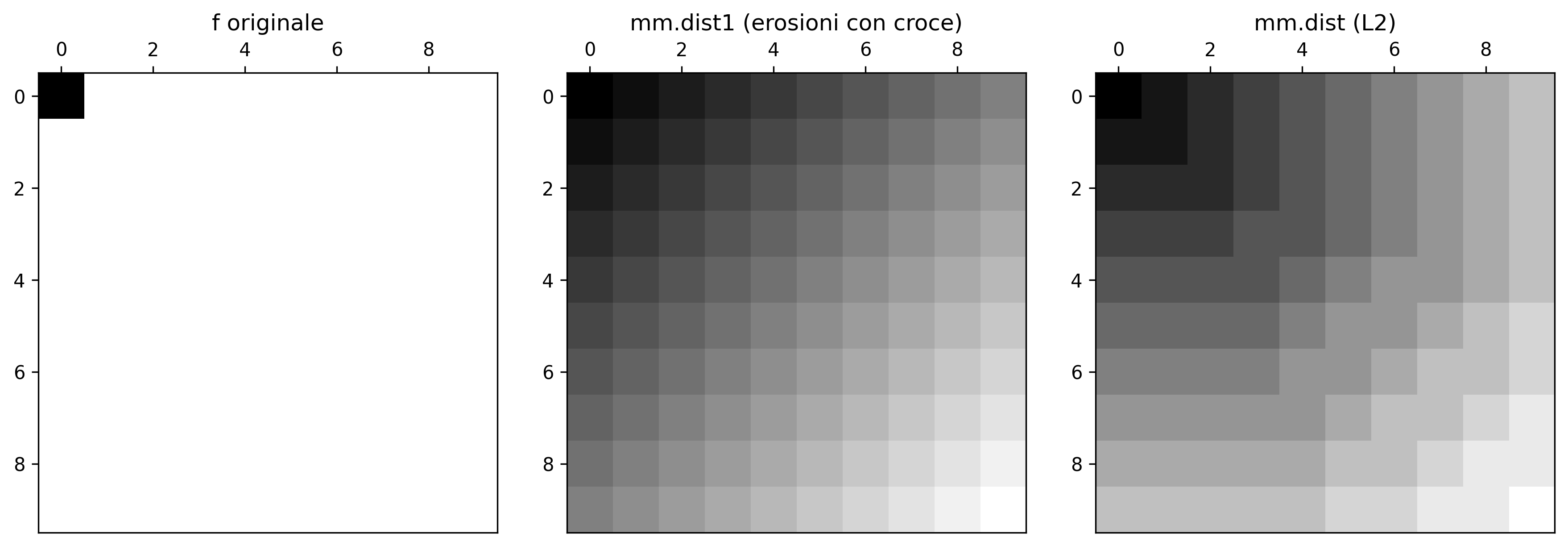

Questa interpretazione è implementata in mm.dist1(), che accumula erosioni successive utilizzando l’operazione mm.ero1(). Invece mm.dist() delega il calcolo della distanza Euclidea all’operatore ottimizzato di OpenCV mm.dist(f), dove f è l’immagine binaria di ingresso, la distanza L2 specifica la metrica Euclidea (\(L_2\)) e 5 indica l’uso di una maschera 5×5 per approssimare la distanza con elevata precisione.
La funzione dist1 produce una trasformata della distanza discreta la cui metrica è determinata dalla geometria e dai pesi della funzione strutturante utilizzata. Ad esempio, utilizzando una funzione strutturante a croce con costo unitario per i quattro vicini ortogonali, si ottiene la distanza di Manhattan (\(L_1\)). Altre scelte di vicinanza e pesi inducono metriche differenti. Invece mm.dist() calcola un’approssimazione efficiente della distanza Euclidea (\(L_2\)).
Poiché richiede successive erosioni su tutta l’immagine, l’approccio dist1 possiede un costo computazionale significativamente maggiore rispetto a mm.dist(), essendo impiegato in questo libro principalmente a fini didattici e per evidenziare la relazione tra morfologia matematica e trasformate della distanza.
g ← f.copy(). Os pixels de fundo (0) servem como fontes de distância nula.f ← g.copy().g ← ero1(g, b), aplicando a subtração local de pesos e computando o valor mínimo para cada vizinhança.f for idêntica a g (array_equal), a frente de onda de distâncias se estabilizou. Romper o laço (break).g contendo o mapa exato de distâncias.0 do fundo e o decrementa matematicamente (subtraindo os pesos negativos como -1), fazendo com que os valores escalem radialmente.g ← f.copy(). O objeto possui intensidade alta (255) e o fundo possui intensidade 0.(y, x), buscar o mínimo valor da operação f[vy, vx] - bv aplicada à sua vizinhança estruturante.f = g.copy() seguido de g = ero1(g, b). Os valores nulos propagam-se para o interior do objeto.np.array_equal(f, g), significa que o mapa de distâncias atingiu o equilíbrio estável e a propagação terminou.f ← g.copy()g ← ero1(g, b)np.array_equal(f, g) se torna verdadeiro.g contendo as distâncias calculadas pela subtração cumulativa dos pesos.@staticmethod def ero1(f, b): g = np.empty_like(f) for y in range(f.shape[0]): for x in range(f.shape[1]): g[y,x] = 255 for vy,vx,bv in mm._viz(f,b,y,x): if np.isinf(bv): continue val = int(f[vy,vx]) - int(bv) if g[y,x] > val: g[y,x] = max(0, val) return g @staticmethod def dist1(f, b): g = f.copy() while True: f = g.copy() g = mm.ero1(g, b) if np.array_equal(f, g): break return g
g[y,x] = 255 — Inicializa o elemento com o valor máximo antes de computar o operador de mínimo da erosão.f[vy,vx] - bv — Subtrai o peso associado da vizinhança. Como os pesos da cruz externa são negativos (ex: -1), a operação torna-se uma adição matemática (f[vy,vx] - (-1) = f[vy,vx] + 1) propagando a distância a partir das bordas zeradas.np.array_equal(f, g) — Critério de convergência exato por estabilização de ponto fixo.A Figura 4.19 presenta un simulatore interattivo della TD: è possibile posizionare il cursore su diversi pixel dell’oggetto e osservare, in tempo reale, il valore della distanza associato a quella posizione, cioè la distanza fino al pixel di sfondo più vicino. La Figura 4.20 presenta un esempio pratico di questa esecuzione in ambiente Python.
f = np.ones((10, 10), dtype=np.uint8) * 255
f[0, 0] = 0
B_cruz = np.array([
[-np.inf, -1, -np.inf],
[-1, 0, -1],
[-np.inf, -1, -np.inf]
], dtype=float)
d_iter = mm.dist1(f, B_cruz)
d_l2 = mm.dist(f)
print(f"Max dist1 (erosioni) : {int(d_iter.max())} px")
print(f"Max dist (L2) : {int(d_l2.max())} px")
mm.show(
[f, d_iter, d_l2],
titles=["f originale", "mm.dist1 (erosioni con croce)", "mm.dist (L2)"],
cols=3, figsize=(12, 4), axis=True
)Max dist1 (erosioni) : 18 px
Max dist (L2) : 12 px
L’annotazione dei valori numerici direttamente sui pixel consente di verificare come dist1 propaghi le distanze secondo la metrica indotta dalla funzione strutturante utilizzata. Nel caso dell’elemento a croce con costo unitario, i valori ottenuti corrispondono alla distanza di Manhattan (\(L_1\)). Sebbene dist1 e mm.dist producano valori numerici distinti poiché adottano metriche differenti, entrambe le trasformate preservano la struttura topografica degli oggetti, facendo sì che i loro massimi si verifichino in regioni centrali simili. Questa proprietà giustifica l’uso di mm.dist nelle applicazioni pratiche, grazie alla sua elevata efficienza computazionale.
Il simulatore della Figura 4.21 implementa l’algoritmo della TDE di Lotufo (2001) in due fasi. Nella prima fase, la funzione edt1 esegue una trasformazione unidimensionale verticale in modo sequenziale (in-place), percorrendo ciascuna colonna in raster (↓) e anti-raster (↑) per calcolare le distanze nella direzione verticale (due passaggi: Sud e Nord). Nella seconda fase, la funzione edt2 utilizza questo risultato come input ed esegue una propagazione orizzontale tramite code: per ogni riga della matrice, due code di priorità, Eq e Wq, vengono inizializzate scorrendo gli indici di colonna in direzioni opposte (Eq da W-1 a 1, Wq da 2 a W), così che ogni pixel aggiornato accodi immediatamente i suoi vicini per un riprocessamento all’interno dello stesso ciclo (altri due passaggi: Est e Ovest). Questo meccanismo a coda consente di applicare erosioni successive con pesi dispari crescenti (b = 1, 3, 5, ..., incrementati a ogni iterazione del ciclo esterno) senza che la propagazione rimanga bloccata su valori obsoleti, poiché ogni ciclo risolve completamente la catena di dipendenze orizzontali prima del successivo incremento di b. La convergenza di questa propagazione produce la Trasformata della Distanza Euclidea sull’intera matrice, combinando l’informazione verticale ottenuta in edt1 con la propagazione orizzontale a coda eseguita in edt2.
La trasformata di distanza geodetica associa a ogni pixel la distanza minima fino a un marcatore, sotto il vincolo imposto da una maschera. In questo modo, la propagazione avviene esclusivamente attraverso i pixel consentiti, preservando la connettività del dominio.

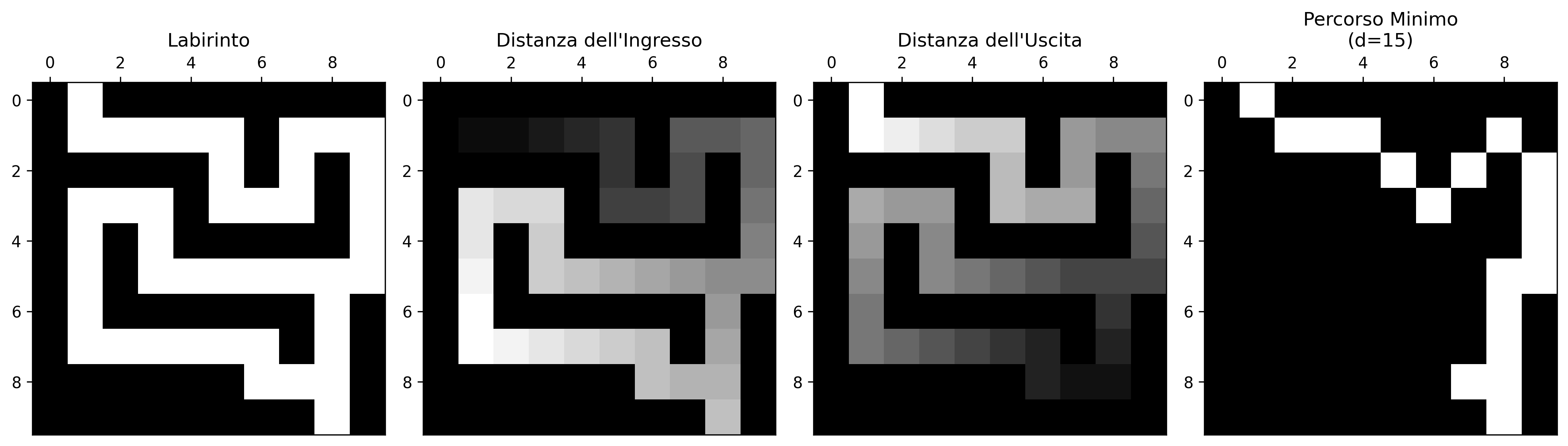

La Figura 4.22 illustra questo processo in un labirinto: (a) la maschera g; (b) la distanza geodetica D1 calcolata dall’ingresso; (c) la distanza D2 calcolata dall’uscita; e (d) il percorso minimo ottenuto da queste due trasformate.
Il percorso ottimale è determinato dalla somma delle distanze (D1 + D2). I pixel appartenenti alla traiettoria minima sono quelli per cui tale somma assume il suo valore più basso, definendo una connessione tra ingresso e uscita con lunghezza geodetica minima.
Questo principio consente di risolvere labirinti senza la necessità di esplorare esplicitamente tutte le possibilità di percorso. La soluzione emerge direttamente dalla propagazione delle distanze in un dominio ristretto. Questo approccio è particolarmente rilevante in labirinti di elevata complessità, come quelli costruiti a partire da strutture quasi-cristalline e cicli hamiltoniani descritti da Singh (2024). In Zampirolli (2025), questo stesso formalismo viene impiegato per risolvere un labirinto complesso; successivamente, il metodo è illustrato in una versione semplificata del problema.
import numpy as np
# 1 = corridoio, 0 = parete
g = np.array([
[0,1,0,0,0,0,0,0,0,0],
[0,1,1,1,1,1,0,1,1,1],
[0,0,0,0,0,1,0,1,0,1],
[0,1,1,1,0,1,1,1,0,1],
[0,1,0,1,0,0,0,0,0,1],
[0,1,0,1,1,1,1,1,1,1],
[0,1,0,0,0,0,0,0,1,0],
[0,1,1,1,1,1,1,0,1,0],
[0,0,0,0,0,0,1,1,1,0],
[0,0,0,0,0,0,0,0,1,0]
], dtype=np.uint8)
# marcatore dell'ingresso
entrada = np.zeros_like(g, dtype=np.uint8)
entrada[0,1] = 1
# marcatore dell'uscita
saida = np.zeros_like(g, dtype=np.uint8)
saida[9,8] = 1
# distanze geodetiche
D1 = mm.gdist(g, entrada)
D2 = mm.gdist(g, saida)
# somma delle distanze
S = D1 + D2
# valore minimo valido della somma
dmin = np.min(S[S > 0])
# pixel appartenenti a un percorso ottimale
caminho = (S == dmin)
print("Distanza geodetica minima:", dmin)
mm.show(
[g, D1, D2, caminho],
titles=[
"Labirinto",
"Distanza dell'Ingresso",
"Distanza dell'Uscita",
f"Percorso Minimo\n(d={dmin})"
],
cols=4,
figsize=(14,4),
axis=True
)Distanza geodetica minima: 15
L’algoritmo Watershed interpreta un’immagine in livelli di grigio come una superficie topografica, in cui valori elevati corrispondono a montagne e valori bassi corrispondono a valli o bacini di drenaggio (catchment basins). Nel contesto della segmentazione basata su marcatori, i massimi della Trasformata della Distanza sono spesso utilizzati per identificare regioni interne agli oggetti, fornendo semi affidabili per il processo di inondazione.
La segmentazione viene quindi realizzata tramite una simulazione concettuale di inondazione progressiva a partire da questi marcatori. Man mano che i bacini associati a semi diversi si espandono, le regioni vicine entrano eventualmente in contatto. In quel momento vengono costruite barriere virtuali, denominate watershed lines, che delimitano gli oggetti della scena. Questo meccanismo consente di separare oggetti adiacenti o parzialmente sovrapposti, anche quando essi formano una singola componente connessa dopo la sogliatura.

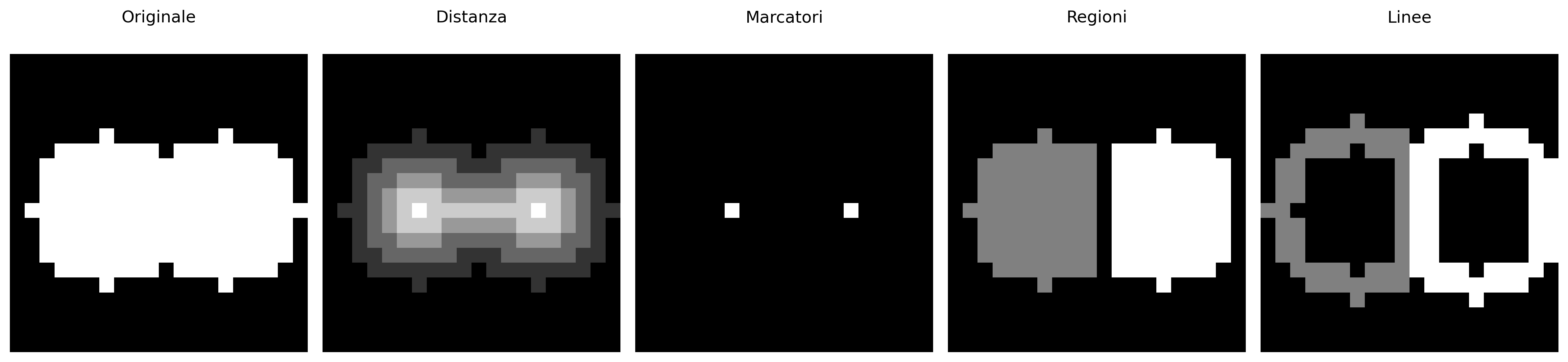

L’implementazione didattica presentata in questo capitolo esplora inizialmente il concetto di crescita delle regioni (region growing) confinato da una maschera binaria, come dettagliato nell’algoritmo interattivo della Figura 4.23.
La funzione mm.watershed0 non implementa l’algoritmo watershed classico. Il suo scopo è illustrare, in modo semplificato, la propagazione dei marcatori tramite crescita delle regioni (region growing), consentendo di visualizzare come diversi semi competono per l’occupazione dello spazio disponibile. La crescita è delimitata da una maschera binaria di supporto e monitorata da un controllo di stagnazione, generando un risultato simile a una partizione di Voronoi limitata alla geometria degli oggetti di input.
La funzione mm.watershed, invece, utilizza l’implementazione ottimizzata di OpenCV (mm.watershed), che esegue l’inondazione su una superficie topografica definita dall’immagine di input. In questo caso, la propagazione dei marcatori è influenzata dai valori dei pixel, facendo sì che le linee di separazione si formino naturalmente sulle creste del rilievo.
f via mm.label0(f, b), instanciar a malha dinâmica g ← f.copy() e binarizar a mask.while True), reiniciar o controle de atividade mudou ← False e varrer a imagem:
g[x,y] == 0 and mask[x,y].mm._viz(f, b, x, y) baseada no estado síncrono estável f.g[x,y] < f[vy,vx]), a célula em g absorve esse identificador e marca-se mudou ← True.not mudou), interrompe-se o laço (break).f ← g.copy().op == 'region', retornar o mapa de bacias g; caso contrário, extrair as cristas divisórias via mm.gradm(g).f = g.copy() ao final de cada ciclo impede o crescimento assimétrico ou dependente da ordem da varredura raster (propagação em estilo Jacobi).g absorve os rótulos lidos da referência estável f.mudou monitora mudanças estruturais. Se nenhuma frente avançar, o laço de inundação é finalizado via break.mudou = Falseg[x,y] == 0 e estiver na máscara, expande lendo fif not mudou: breakf = g.copy()def watershed0(f, mask=None, b=np.zeros((3,3),dtype='uint8'), op='region'): f = mm.label0(f, b) g = f.copy() mask = np.ones_like(f) if mask is None else (mask > 0) while True: mudou = False for x in range(f.shape[0]): for y in range(f.shape[1]): if g[x,y] == 0 and mask[x,y]: for vy,vx,bv in mm._viz(f, b, x, y): if bv and g[x,y] < f[vy,vx]: g[x,y] = f[vy,vx] mudou = True if not mudou: break f = g.copy() return g if op == 'region' else mm.gradm(g, mm.secross())
mask = (mask > 0) — Converte a imagem de suporte informada para um mapa Booleano indexável.g[x,y] == 0 and mask[x,y] — Filtro ativo: pixels fora da máscara (fundo zero) são ignorados de imediato, confinando as frentes de expansão.if not mudou: break — Mecanismo de escape. Quando todos os espaços internos permitidos forem preenchidos ou estabilizados contra a barreira, o laço aborta de forma limpa.Figura 4.24 presenta un simulatore iterativo che illustra la propagazione dei marcatori nella regione di interesse. Ogni marcatore agisce come una sorgente di allagamento che espande la propria area di influenza fino a incontrare regioni provenienti da altri semi. Nell’algoritmo di OpenCV, i pixel appartenenti alle linee di divisione sono identificati dal valore -1, che rappresenta i confini tra bacini adiacenti.

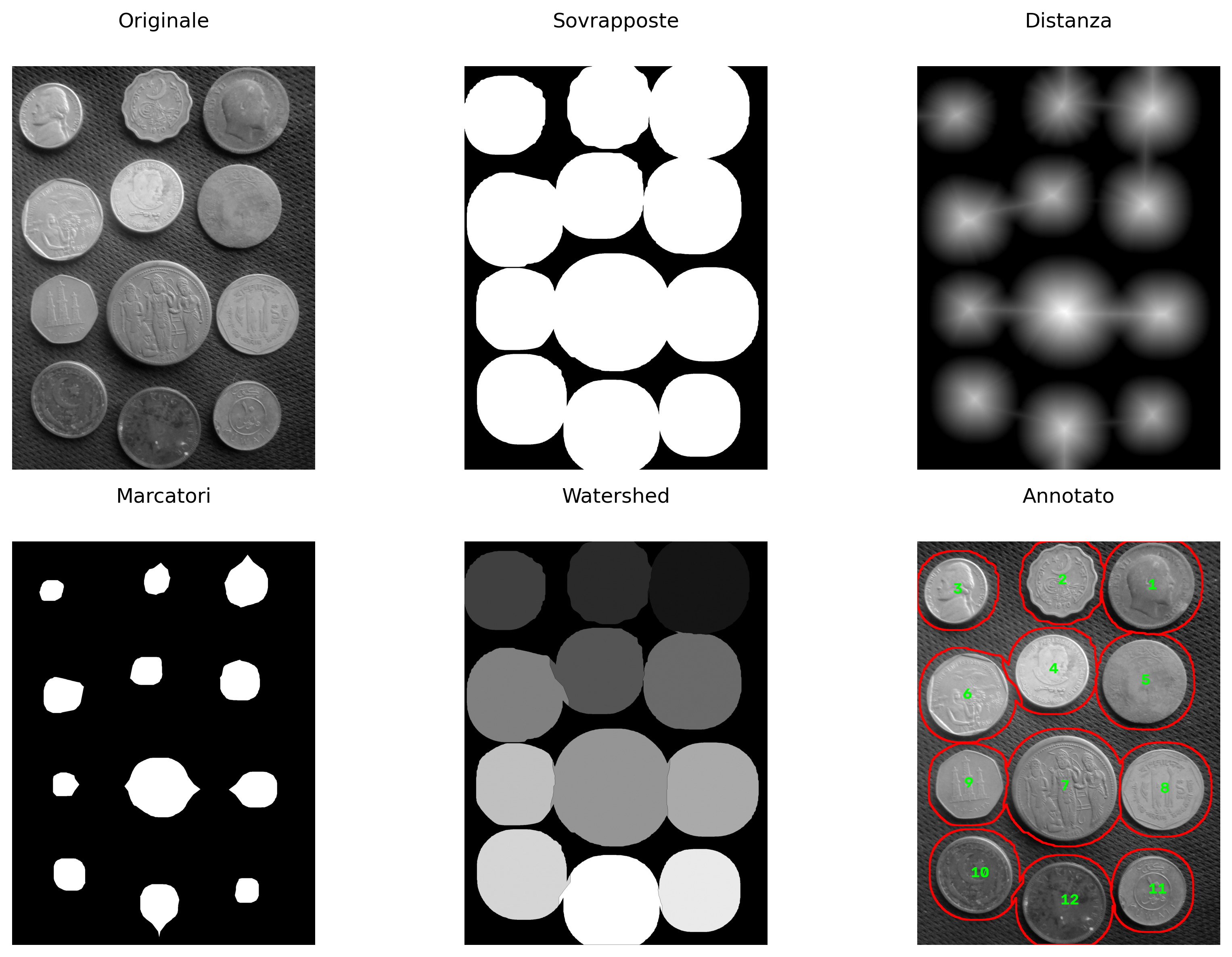

Il watershed basato su marcatori integra normalmente un flusso più ampio di segmentazione. Nelle immagini reali, fasi di pre-elaborazione sono spesso necessarie per migliorare il contrasto, ridurre il rumore e generare marcatori affidabili. Questo flusso completo è riassunto nella Tabella 4.6.
| Fase | Operazione | Finalità |
|---|---|---|
| 1 | CLAHE + Smussamento | Miglioramento del contrasto e riduzione del rumore |
| 2 | Sogliatura | Separazione iniziale tra oggetto e sfondo |
| 3 | Apertura/Chiusura | Rimozione di rumori e piccole imperfezioni |
| 4 | Dilatazione della Maschera | Identificazione dello Sfondo Certo (Sure Background) |
| 5 | Trasformata della Distanza + Soglia | Identificazione dell’Oggetto Certo (Sure Foreground) |
| 6 | Regione Incerta | Differenza tra Sfondo Certo e Oggetto Certo |
| 7 | mm.watershed |
Propagazione dei marcatori attraverso la regione incerta |
Per enfatizzare esclusivamente i concetti di Trasformata della Distanza, marcatori e inondazione topografica, l’esempio della Figura 4.25 utilizza un’immagine binaria sintetica e adotta un flusso semplificato, riassunto nella Tabella 4.7.
| Fase | Operazione | Finalità |
|---|---|---|
| 1 | Trasformata della Distanza | Costruzione della superficie topografica |
| 2 | Soglia della TD | Estrazione dei marcatori (Sure Foreground) |
| 3 | Dilatazione | Determinazione dello Sfondo Certo (Sure Background) |
| 4 | Regione Incerta | Differenza tra sfondo e marcatori |
| 5 | mm.watershed |
Propagazione dei marcatori e generazione delle frontiere |
# 1. Immagine sintetica e Trasformata della Distanza
f_sint = np.zeros((20, 20), dtype=np.uint8)
f_sint = mm.circle(f_sint, (6, 10), 5, 255, -1)
f_sint = mm.circle(f_sint, (14, 10), 5, 255, -1)
dist = mm.dist(f_sint)
# 2. Marcatori (picchi della distanza)
m = (dist > 0.8 * dist.max()).astype(np.uint8) * 255
# 3. Esecuzione del Watershed condizionale (m=marcatori prima, mask=f_sint)
w_reg = mm.watershed0(m, mask=f_sint, op='region')
w_line = mm.watershed0(m, mask=f_sint, op='line')
#w_reg = mm.watershedB(m, mask=f_sint, op='region')
#w_line = mm.watershedB(m, mask=f_sint, op='line')
w_reg = mm.watershed(m, mask=f_sint, op='region')
w_line = mm.watershed(m, mask=f_sint, op='line')
# 4. Visualizzazione dei risultati
mm.show([f_sint, dist, m, w_reg, w_line], cols=5, figsize=(16, 4),
titles=["Originale", "Distanza", "Marcatori", "Regioni", "Linee"])
Applicazione su monete sovrapposte:
img_base = img_coins_gray
# 1. Simulare monete sovrapposte/collegate (usando la maschera binaria base)
img_sobrepostas = mm.dil(img_final, mm.sebox(40))
# 2. Apertura morfologica per pulire i rumori
opening = mm.open(img_sobrepostas, mm.sebox(2))
# 3. Trasformata della distanza
dist = mm.dist(opening)
dist_vis=(255*(dist/dist.max())).astype(np.uint8) if dist.max() > 0 else dist.astype(np.uint8)
# 4. Picchi sicuri (Marcatori delle monete)
picos = (dist > 0.5 * dist.max()).astype(np.uint8) * 255
# 5. Esecuzione del Watershed (Adattato per usare la nuova firma)
# Passiamo 'opening' direttamente in mask, poiché delimita l'ambito di espansione delle monete
ws_region = mm.watershed(picos, mask=opening, op='region')
ws_line = mm.watershed(picos, mask=opening, op='line')
# 6. Conteggio degli oggetti (Ignora lo sfondo 0)
labels = np.unique(ws_region)
labels = labels[labels > 0]
print(f"Oggetti rilevati: {len(labels)}")
# 7. Annotazione Finale
img_annotated = cv2.cvtColor(img_base, cv2.COLOR_GRAY2BGR)
for idx, label_id in enumerate(labels):
mask_reg = (ws_region == label_id).astype(np.uint8)
if mask_reg.sum() < 500: continue
cy, cx = np.mean(np.where(mask_reg), axis=1).astype(int)
cv2.putText(img_annotated, str(idx + 1), (cx - 25, cy + 20),
cv2.FONT_HERSHEY_SIMPLEX, 3.2, (0, 255, 0), 8, cv2.LINE_AA)
# Disegna le linee di separazione in rosso
mask_ann = mm.dil(ws_line, np.ones((11, 11), np.uint8))
img_annotated[mask_ann > 0 ] = [255, 0, 0]
# Visualizzazione
mm.show(
[img_base, img_sobrepostas, dist_vis, picos, ws_region, img_annotated],
titles=["Originale", "Sovrapposte", "Distanza", "Marcatori", "Watershed", "Annotato"],
cols=3, rows=2, figsize=(12, 8)
)Oggetti rilevati: 12
Dopo la segmentazione e il raffinamento morfologico, il passo successivo consiste nell’identificare individualmente ciascun oggetto presente nell’immagine ed estrarne le proprietà geometriche. Questa fase è fondamentale per compiti di misurazione, classificazione e riconoscimento di pattern.
Un componente connesso è un insieme massimale di pixel appartenenti all’oggetto che rimangono mutuamente connessi secondo una relazione di connettività precedentemente definita (connettività a 4 o a 8). Dopo l’etichettatura, ogni componente riceve un identificatore univoco, consentendo che le sue caratteristiche vengano analizzate singolarmente.
OpenCV offre due approcci complementari per questa analisi, riassunti nella Tabella 4.8.
connectedComponentsWithStats |
findContours |
|
|---|---|---|
| Restituisce | etichetta per pixel e statistiche per componente | sequenza di punti che descrive il contorno |
| Descrittori diretti | area, bounding box e centroide | perimetro, forma e gerarchia |
| Oggetti a contatto | tende a fondere regioni connesse | tende a produrre un unico contorno esterno |
| Uso tipico | conteggio, filtraggio ed etichettatura | analisi geometrica e descrittori di forma |
La funzione mm.label0 esegue simultaneamente l’etichettatura dei componenti connessi e l’estrazione dei descrittori di base di ciascuna regione. L’operatore restituisce:
labels);stats);centroids).Le statistiche includono area, larghezza, altezza e posizione del bounding box minimo allineato agli assi dell’immagine.

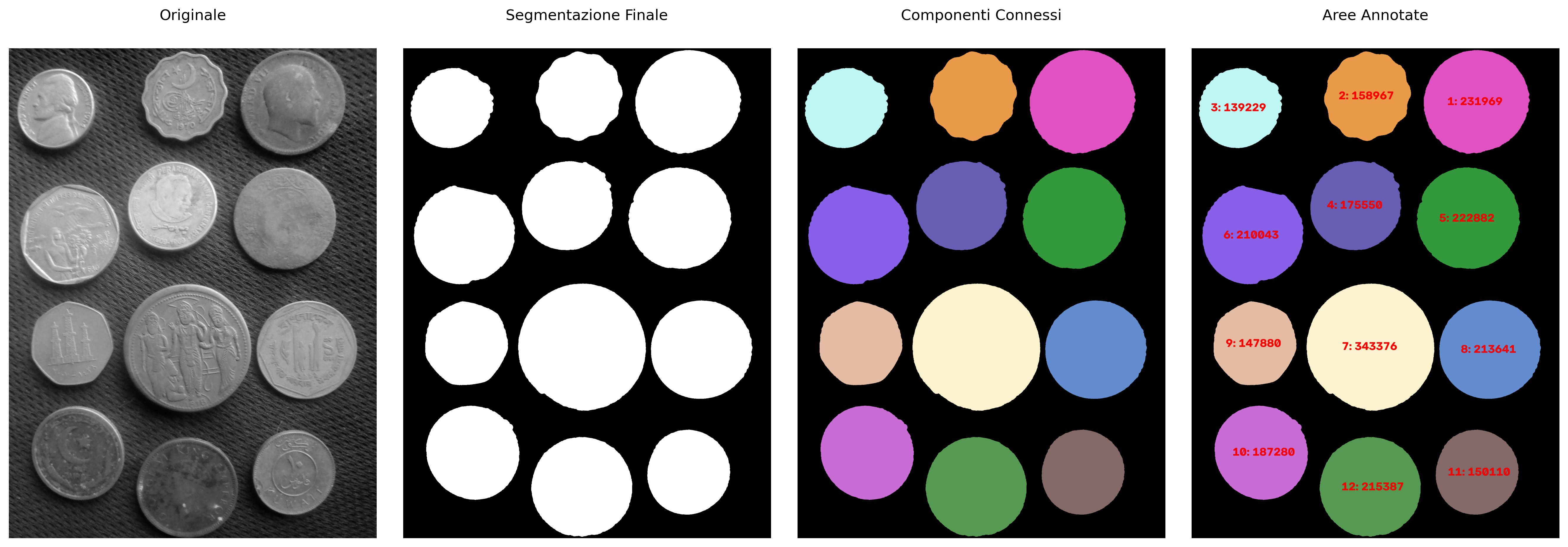

La Figura 4.27 illustra l’applicazione di questo operatore dopo il pipeline di segmentazione delle monete. Ogni componente connesso riceve un colore distinto e la sua area viene annotata direttamente sull’immagine.
# 1. Etichettatura e statistiche
n, labels, stats, centroids = cv2.connectedComponentsWithStats(
img_final, connectivity=8
)
# 2. Colorazione dei componenti — paletta FISSA (generata una volta con
# np.random.seed(4)) affinché il percorso C++ riproduca colore per colore senza
# dipendere dal generatore di numpy. Se n supera len(PALETA), cicla.
PALETA = np.array([
[0, 0, 0], [224, 82, 193], [233, 155, 73], [190, 247, 244],
[103, 94, 179], [51, 154, 59], [137, 96, 232], [250, 243, 205],
[100, 141, 208], [228, 187, 163], [202, 108, 214], [131, 105, 104],
[86, 153, 81]], dtype=np.uint8)
colors = PALETA[np.arange(n) % len(PALETA)].copy()
colors[0] = [0, 0, 0] # sfondo nero
img_colored = colors[labels]
img_annotated = img_colored.copy()
# 3. Tabella dei descrittori
print(f"Componenti rilevati (escluso lo sfondo): {n - 1}")
print(f"\n{'ID':>4} {'Área':>8} {'cx':>6} {'cy':>6} {'w':>6} {'h':>6}")
print("-" * 42)
for i in range(1, n):
area = stats[i, cv2.CC_STAT_AREA]
cx, cy = int(centroids[i, 0]), int(centroids[i, 1])
w, h = stats[i, cv2.CC_STAT_WIDTH], stats[i, cv2.CC_STAT_HEIGHT]
print(f"{i:>4} {area:>8} {cx:>6} {cy:>6} {w:>6} {h:>6}")
for cor, esp in [((0,0,0), 10), ((255,0,0), 5)]:
cv2.putText(img_annotated, f"{i}: {area}",
(cx - 150, cy + 18),
cv2.FONT_HERSHEY_SIMPLEX, 2.0, cor, esp, cv2.LINE_AA)
mm.show(
[img_coins_gray, img_final, img_colored, img_annotated],
titles=["Originale", "Segmentazione Finale", "Componenti Connessi", "Aree Annotate"],
cols=4, figsize=(18, 6)
)Componenti rilevati (escluso lo sfondo): 12
ID Área cx cy w h
------------------------------------------
1 231969 1484 280 553 542
2 158967 917 250 453 468
3 139229 250 312 433 419
4 175550 857 821 474 465
5 222882 1442 889 539 531
6 210043 316 977 527 516
7 343376 934 1559 667 665
8 213641 1555 1574 530 515
9 147880 328 1543 432 438
10 187280 363 2111 487 492
11 150110 1487 2215 433 444
12 215387 932 2292 528 522
Mentre connectedComponentsWithStats opera sulle regioni, l’estrazione dei contorni agisce direttamente sui loro confini. L’operatore restituisce, per ciascun oggetto, una sequenza ordinata di punti che ne descrive il contorno.
A partire da questa rappresentazione è possibile calcolare descrittori geometrici che non sono forniti direttamente dall’etichettatura delle componenti:
Area (area del contorno)
Perimetro (perimetro);
Circolarità (\(C = \frac{4\pi A}{P^2}\), dove \(A\) è l’area e \(P\) il perimetro);
Approssimazione poligonale (approssimazione poligonale);
Inviluppo convesso (convex hull);
Gerarchia dei contorni, che consente di rappresentare relazioni padre-figlio tra regioni e i loro fori interni.
La circolarità assume un valore massimo pari a 1 per un cerchio perfetto e diminuisce man mano che l’oggetto diventa più allungato o presenta irregolarità sui suoi bordi.
La Figura 4.28 presenta i contorni estratti dalle monete segmentate, insieme ai valori di circolarità calcolati per ciascun oggetto.
contornos, hierarquia = cv2.findContours(
img_final, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE
)
img_contornos = cv2.cvtColor(img_coins_gray, cv2.COLOR_GRAY2BGR)
img_circulares = img_contornos.copy()
print(f"Contorni rilevati: {len(contornos)}")
print(f"\n{'ID':>4} {'Área':>8} {'Perímetro':>10} {'Circularidade':>14}")
print("-" * 42)
for i, cnt in enumerate(contornos, start=1):
area = cv2.contourArea(cnt)
perim = cv2.arcLength(cnt, closed=True)
circ = (4 * np.pi * area / perim**2) if perim > 0 else 0
M = cv2.moments(cnt)
cx = int(M["m10"] / M["m00"]) if M["m00"] > 0 else 0
cy = int(M["m01"] / M["m00"]) if M["m00"] > 0 else 0
print(f"{i:>4} {area:>8.0f} {perim:>10.1f} {circ:>14.3f}")
cv2.drawContours(img_contornos, [cnt], -1, (0, 255, 0), 3)
cv2.drawContours(img_circulares, [cnt], -1, (0, 255, 0), 3)
for cor, esp in [((0,0,0), 8), ((255,0,0), 3)]:
cv2.putText(img_circulares, f"{circ:.2f}",
(cx - 80, cy + 15),
cv2.FONT_HERSHEY_SIMPLEX, 3.6, cor, esp, cv2.LINE_AA)
mm.show(
[img_final, img_contornos, img_circulares],
titles=["Segmentazione Finale", "Contorni", "Circolarità"],
cols=3, figsize=(18, 6)
)Contorni rilevati: 12
ID Área Perímetro Circularidade
------------------------------------------
1 214626 1769.6 0.861
2 149480 1465.1 0.875
3 186570 1654.9 0.856
4 147252 1458.6 0.870
5 212886 1756.3 0.867
6 342424 2232.5 0.863
7 209282 1767.7 0.842
8 222108 1809.7 0.852
9 174854 1616.4 0.841
10 138602 1471.5 0.804
11 158306 1538.7 0.840
12 231181 1847.4 0.851
I descrittori estratti nelle sezioni precedenti — in particolare bounding boxes, centroidi, aree e misure di forma — stabiliscono un ponte naturale tra la segmentazione morfologica classica e i sistemi moderni di rilevazione degli oggetti. Sebbene le tecniche studiate in questo capitolo utilizzino operazioni su pixel e regioni segmentate, molte delle rappresentazioni prodotte sono direttamente compatibili con i formati impiegati nei modelli contemporanei di visione artificiale.
I rilevatori basati su apprendimento profondo, come la famiglia YOLO (You Only Look Once) (REDMON, 2016), operano direttamente su immagini a colori e producono, per ciascun oggetto rilevato, una bounding box descritta dal centro \((cx,cy)\) e dalle dimensioni \((w,h)\), oltre a una classe e a un punteggio di confidenza. Questa rappresentazione condivide la stessa struttura geometrica di base ottenuta tramite connectedComponentsWithStats, sebbene sia prodotta da un modello appreso e non da una segmentazione esplicita.

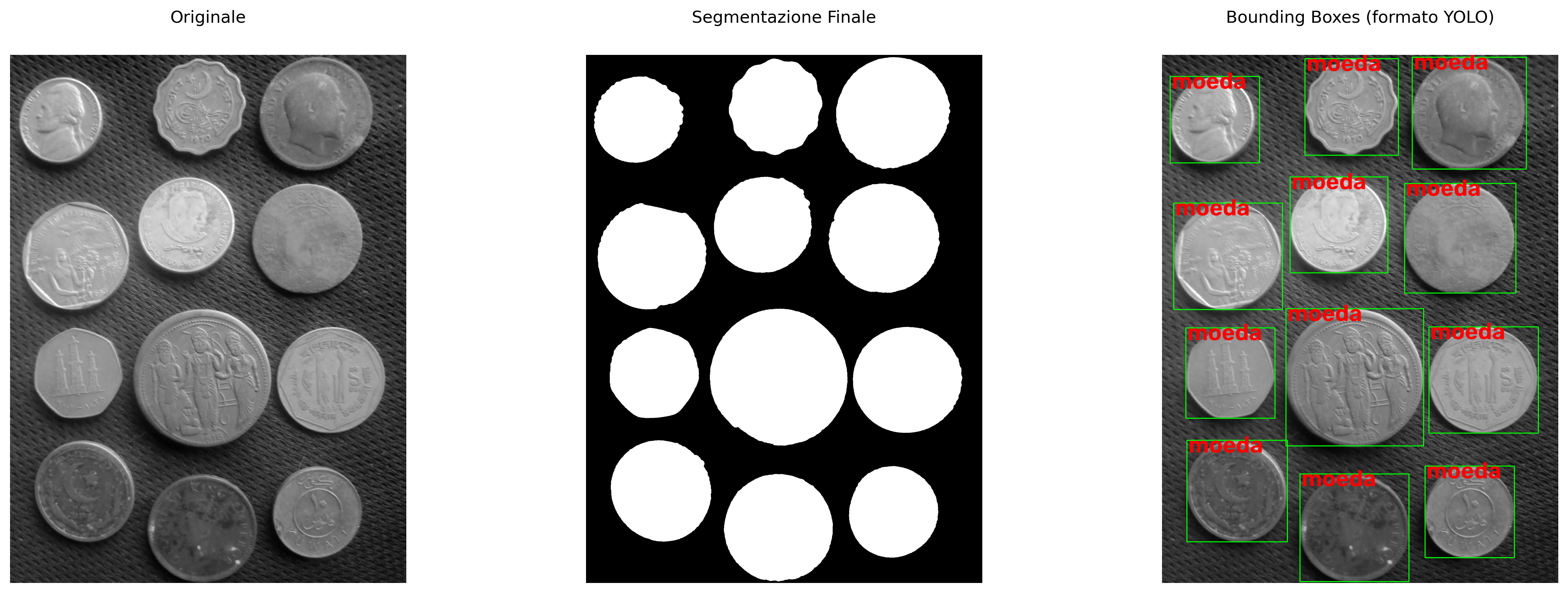

La Figura 4.29 illustra come le bounding boxes ottenute per morfologia possano essere esportate nel formato YOLO per comporre insiemi di dati utilizzati nell’addestramento o nella valutazione dei rilevatori.
# Ricalcola etichette/statistiche dalla segmentazione finale
n, labels, stats, centroids = cv2.connectedComponentsWithStats(
img_final, connectivity=8
)
H_img, W_img = img_coins_gray.shape
img_bbox = cv2.cvtColor(img_coins_gray, cv2.COLOR_GRAY2BGR)
CLASSE = 0 # 0 = moneta (unica categoria in questo esempio)
print(f"{'cls':>4} {'cx_n':>8} {'cy_n':>8} {'w_n':>8} {'h_n':>8} ← formato YOLO")
print("-" * 54)
yolo_linhas = []
for i in range(1, n):
x0 = stats[i, cv2.CC_STAT_LEFT]
y0 = stats[i, cv2.CC_STAT_TOP]
w = stats[i, cv2.CC_STAT_WIDTH]
h = stats[i, cv2.CC_STAT_HEIGHT]
cx_n = (x0 + w / 2) / W_img
cy_n = (y0 + h / 2) / H_img
w_n = w / W_img
h_n = h / H_img
yolo_linhas.append(f"{CLASSE} {cx_n:.4f} {cy_n:.4f} {w_n:.4f} {h_n:.4f}")
print(f"{CLASSE:>4} {cx_n:>8.4f} {cy_n:>8.4f} {w_n:>8.4f} {h_n:>8.4f}")
cv2.rectangle(img_bbox, (x0, y0), (x0 + w, y0 + h), (0, 255, 0), 4)
cv2.putText(img_bbox, f"moeda", (x0 + 8, y0 + 60),
cv2.FONT_HERSHEY_SIMPLEX, 3.8, (255, 0, 0), 5, cv2.LINE_AA)
# Esporta file di annotazione nel formato YOLO
with open("moedas.txt", "w") as f:
f.write("\n".join(yolo_linhas))
print("\nAnnotazione salvata in monete.txt")
mm.show(
[img_coins_gray, img_final, img_bbox],
titles=["Originale", "Segmentazione Finale", "Bounding Boxes (formato YOLO)"],
cols=3, figsize=(18, 6)
) cls cx_n cy_n w_n h_n ← formato YOLO
------------------------------------------------------
0 0.7753 0.1102 0.2880 0.2117
0 0.4784 0.0984 0.2359 0.1828
0 0.1331 0.1225 0.2255 0.1637
0 0.4464 0.3217 0.2469 0.1816
0 0.7523 0.3471 0.2807 0.2074
0 0.1664 0.3812 0.2745 0.2016
0 0.4862 0.6104 0.3474 0.2598
0 0.8115 0.6154 0.2760 0.2012
0 0.1724 0.6023 0.2250 0.1711
0 0.1893 0.8258 0.2536 0.1922
0 0.7763 0.8652 0.2255 0.1734
0 0.4854 0.8953 0.2750 0.2039
Annotazione salvata in monete.txt
Il formato YOLO memorizza ogni oggetto in una riga contenente cinque campi:
\[ \texttt{classe}\;\;\texttt{cx}\;\;\texttt{cy}\;\;\texttt{w}\;\;\texttt{h} \]
dove \((cx,cy)\) rappresenta il centro della bounding box e \((w,h)\) le sue dimensioni. Tutti i valori geometrici sono normalizzati nell’intervallo \([0,1]\) rispetto alla larghezza e all’altezza dell’immagine. La classe è un identificatore intero associato a una categoria definita dal dataset (ad esempio, 0 → moneta). Quando vi sono più categorie — come moneta d’oro (0), moneta d’argento (1) e disco di plastica (2) — è sufficiente assegnare l’identificatore corrispondente a ciascun oggetto prima dell’esportazione, mantenendo esattamente lo stesso formato di annotazione. Nell’esempio precedente, queste informazioni sono state memorizzate nel file moedas.txt.
Il flusso presentato in questo capitolo — segmentazione → etichettatura → estrazione delle bounding box — corrisponde concettualmente alla fase di annotazione (labeling) impiegata nella costruzione dei set di addestramento per i moderni detector. Strumenti specializzati, come Label Studio e Roboflow, automatizzano questo processo in immagini complesse, ma la logica fondamentale rimane la stessa: associare a ciascun oggetto una regione di interesse e una classe. In scenari controllati, con sfondo uniforme e oggetti ben separati, le tecniche morfologiche possono persino generare annotazioni automaticamente o fungere da punto di partenza per l’etichettatura manuale, riducendo significativamente lo sforzo di costruzione del dataset. Nelle applicazioni reali più complesse, tuttavia, la validazione umana rimane necessaria per garantire la qualità delle annotazioni.
Un modo semplice per valutare la qualità di una segmentazione consiste nel confrontarla con una maschera di riferimento (ground truth). La metrica più utilizzata a questo scopo è la IoU (Intersection over Union):
\[ \text{IoU}= \frac{|A\cap B|} {|A\cup B|} \tag{4.16}\]
dove \(A\) rappresenta la segmentazione prodotta dall’algoritmo e \(B\) la segmentazione di riferimento.
Il valore della IoU varia tra 0 e 1. Quanto più alto è il valore, tanto maggiore è la sovrapposizione tra le maschere. Una IoU pari a 1 indica una corrispondenza perfetta tra la segmentazione ottenuta e il riferimento.
La stessa metrica è ampiamente utilizzata anche nel rilevamento degli oggetti, applicandola alle bounding boxes previste e annotate. In questo ambito, valori di IoU superiori a 0,5 sono spesso adottati come criterio minimo per considerare corretta una rilevazione.
Le tecniche studiate in questo capitolo segmentano gli oggetti sfruttando la connettività spaziale, le operazioni morfologiche e il rilievo topografico. Esistono, tuttavia, approcci alternativi basati sul raggruppamento di caratteristiche, come l’algoritmo k-means, i modelli di miscela gaussiana (GMM) e metodi più recenti basati sull’apprendimento profondo. Queste tecniche verranno riprese nella Parte II del libro, dedicata alla Visione Artificiale.
In questo capitolo sono state presentate le principali tecniche di segmentazione e morfologia matematica, concludendo lo studio dell’elaborazione delle immagini nel dominio spaziale.
mm.ero e mm.dil.mm.clohole e mm.edgeoff.mm.clohole → apertura ristretta → mm.edgeoff, che produce maschere adatte all’analisi quantitativa.mm.label0) e l’estrazione dei contorni hanno permesso di calcolare descrittori geometrici come area, centroide, perimetro, circolarità e bounding boxes.Il Capitolo 5 introdurrà tecniche di elaborazione nel dominio della frequenza, affrontando la Trasformata di Fourier, il filtraggio spettrale e i fondamenti della compressione delle immagini, inclusi DCT, JPEG e wavelets.
In questa edizione, l’uso del Gemini Notebook è incentivato come strumento complementare di apprendimento. Basato sull’intelligenza artificiale, il sistema utilizza esclusivamente i documenti forniti dall’autore come fonte di conoscenza, producendo risposte allineate al contenuto e all’approccio adottato nel corso di questo capitolo.
(10%) Implementare manualmente il criterio di Otsu senza utilizzare mm.threshold. Calcolare la varianza tra le classi \(\sigma_B^2(T)\) per tutte le soglie \(T \in [0,255]\) usando mm.hist, identificare la soglia ottimale \(T^*\) e confrontare il risultato con il valore ottenuto da OpenCV. Tracciare \(\sigma_B^2\) in funzione di \(T\) ed evidenziare il punto di massimo.
(15%) Applicare la sogliatura adattativa con blocchi di dimensione 11, 31 e 51 a un’immagine contenente illuminazione non uniforme. Confrontare i risultati con la sogliatura globale di Otsu e discutere i vantaggi e i limiti di ciascun approccio.
(15%) Eseguire il pipeline watershed sull’immagine delle monete variando la soglia applicata alla Trasformata della Distanza (\(0.3\), \(0.5\) e \(0.7\) volte il valore massimo). Spiegare come questo parametro influenzi la generazione dei marcatori, la separazione di oggetti adiacenti e l’occorrenza di sovra-segmentazione.
(15%) Utilizzando mm.drawImg, costruire una dimostrazione visiva passo passo dell’erosione di un’immagine binaria 7×7 con elemento strutturante quadrato 3×3. Per ogni posizione analizzata, indicare se l’elemento strutturante è completamente contenuto nell’oggetto e giustificare il valore attribuito al pixel di uscita.
(15%) Dimostrare sperimentalmente la dualità tra erosione e dilatazione verificando l’identità \((A \ominus B)^c = A^c \oplus \hat{B}\) utilizzando mm.ero, mm.dil e mm.bnot. Calcolare la differenza pixel per pixel tra i due membri dell’equazione e presentare il risultato utilizzando mm.histImg o una visualizzazione equivalente.
(15%) Implementare manualmente il gradiente morfologico utilizzando solo mm.ero e mm.dil, confrontando il risultato con mm.gradm(img, B). Valutare l’effetto di diversi elementi strutturanti (quadrato 3×3, disco 5×5 e linea 1×9) sulla rilevazione dei bordi.
(15%) Costruire un pipeline completo per il conteggio e la classificazione di monete per dimensione (piccola, media e grande) utilizzando area e circolarità come descrittori. Generare manualmente una maschera di riferimento (ground truth) e calcolare la metrica IoU (Intersection over Union) per valutare la qualità della segmentazione. Presentare i risultati in tabella e tramite visualizzazioni prodotte con mm.show.
La base teorica di questo capitolo si fonda sulle seguenti opere:
mm.dist, mm.watershed, mm.label0 e l’estrazione dei contorni.
Questa lista trasforma i concetti del Capitolo 4 in un percorso pratico di segmentazione e morfologia matematica. Gli EP iniziano con la sogliatura e avanzano fino all’etichettatura e ai descrittori delle componenti, utilizzando sempre matrici di piccole dimensioni affinché ogni pixel possa essere verificato a mano.
Nelle operazioni con vicinato, non eseguire il padding. Per ogni pixel, valutare solo le posizioni dell’elemento strutturante che ricadono all’interno del dominio dell’immagine. Questa è la stessa idea delle implementazioni didattiche in morph.py, come mm.dil0, mm.ero0, mm.dil1 e mm.label0: il vicinato viene ritagliato dal dominio valido dell’immagine.
Il quaderno consente di sviluppare, validare, organizzare e testare soluzioni di Esercizi di Programmazione (EP) in ambienti interattivi, come Colab, con gli stessi casi di test di Moodle, copiandoli lì solo al momento di registrare il voto ufficiale.
Scarica morph.py e testsuite.py eseguendo la cella qui sotto:
import os, urllib.request
url = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph/config.py"
if not os.path.exists("config.py"):
urllib.request.urlretrieve(url, "config.py")
import config
config.setup(testsuite=True)
from morph import mm
from testsuite import TestSuite✅ Ambiente pronto. Morph: 1.1.9 | OpenCV: 5.0.0 | TestSuite: 1.1.2Per valutare i test, eseguire TestSuite("EP04_01.extensão").run() in una nuova cella, sostituendo l’estensione con quella del linguaggio utilizzato (.py, .java, .c, .cpp, .js o .r). Il sistema scarica i casi di test da GitHub, esegue il programma e calcola automaticamente il voto.
Per testare direttamente codice Python, senza salvare un file, utilizzare run_code(codigo) passando il codice come stringa in una variabile codigo:
codigo = """
from morph import mm
# ... tuo codice qui ...
"""
TestSuite("EP04_01").run_code(codigo)Negli scanner di documenti e nei sistemi di lettura di codici a barre, la prima fase dell’elaborazione consiste sempre nel separare ciò che è “oggetto” (inchiostro, testo, barre) da ciò che è “sfondo” (carta, imballaggio). La soglia globale fa esattamente questo: confronta ogni pixel con un’unica soglia \(T\) e decide, in tempo reale, se esso appartiene alla classe chiara o alla classe scura. È l’operatore di segmentazione più semplice — eppure è alla base di gran parte dei pipeline industriali di ispezione visiva. Vedi in Figura 4.30 una simulazione di questo EP.
\[ p' = \begin{cases} 255, & \text{se } p > T \\ 0, & \text{se } p \le T \end{cases} \] 5. Output: Visualizzare la matrice binarizzata con dimensioni \(L \times C\).
cv2.THRESH_BINARY): solo i pixel con valore maggiore di \(T\) diventano bianchi (255); i pixel con valore uguale a \(T\) restano neri (0).| Parametro | Tipo | Impatto Visivo |
|---|---|---|
| \(T\) piccolo | Intero | La maggior parte dei pixel diventa bianca |
| \(T\) grande | Intero | La maggior parte dei pixel diventa nera |
| \(T\) ben scelto | Intero | Separa nettamente oggetto e sfondo |
Input:
Output:
| Input | Output | Osservazione |
|---|---|---|
| 2 4 100 0 99 100 180 255 30 120 80 |
0 0 0 255 255 0 255 0 |
\(T=100\): solo i pixel con valore maggiore di 100 diventano bianchi; pertanto, 99 e 100 diventano neri. |
| 1 3 0 0 50 255 |
0 255 255 | \(T=0\): solo i pixel con valore strettamente maggiore di 0 diventano bianchi. |
👆 Clicca su una cella della Ingresso Originale per scurire il pixel (−30) e clicca con il tasto destro per schiarire (+30). Regola la soglia T per la binarizzazione.
%%writefile EP04_01.py
# Codice PythonOverwriting EP04_01.pyTestSuite("EP04_01.py").run()✔️ EP04_01.cases esiste già in casos/
📋 7 caso/i caricato/i da casos/EP04_01.cases
🔍 Test di Python: EP04_01.py
⚠️ EP04_01.py: file vuoto (meno di 3 righe). Test saltati.
Scegliere manualmente la soglia \(T\) funziona quando l’illuminazione è stabile, ma in microscopia digitale e nell’ispezione di strisci di sangue, ogni campione ha un contrasto diverso — una soglia fissa fallirebbe da un’immagine all’altra. Il metodo di Otsu risolve questo problema trovando, da solo, la soglia che massimizza la separazione statistica tra le due classi di pixel, rendendo la segmentazione automatica e adattiva. Vedi in Figura 4.31 una simulazione di questo EP.
Dimensioni: Leggere gli interi \(L\) (righe) e \(C\) (colonne).
Dati: Leggere i valori interi della matrice originale riga per riga.
Istogramma: Costruire l’istogramma \(h[i]\), \(i=0,\dots,255\), contando quanti pixel hanno valore \(i\).
Ricerca della soglia: Per ogni candidato \(T\) da \(1\) a \(255\), calcolare la varianza tra le classi: \[ \sigma_B^2(T) = \frac{n_0 \cdot n_1}{N^2}\,(m_0 - m_1)^2 \] dove \(n_0,n_1\) sono le quantità di pixel con valore \(<T\) e \(\geq T\), \(m_0,m_1\) sono le loro medie, e \(N=L\times C\).
Scelta: La soglia ottimale \(T^*\) è quella che massimizza \(\sigma_B^2(T)\) (in caso di pareggio, mantenere la prima trovata).
Applicazione: Binarizzare l’immagine usando T*, applicando: \[ p' = \begin{cases} 255, & \text{se } p > T^* \\ 0, & \text{se } p \le T^* \end{cases} \]
cv2.THRESL_BINARY; i pixel con valore esattamente uguale a \(T^*\) diventano neri.| Concetto | Significato | Impatto |
|---|---|---|
| \(\sigma_B^2(T)\) alta | Classi ben separate in \(T\) | \(T\) è un buon candidato come soglia |
| Istogramma bimodale | Due “colline” distinte | Otsu trova la valle tra di esse |
| Istogramma unimodale | Una sola “collina” | Otsu sceglie comunque qualche \(T\), ma la segmentazione è poco affidabile |
Input:
Output:
| Input | Output | Osservazione |
|---|---|---|
| 4 4 12 12 12 200 12 12 200 200 12 200 200 200 200 200 200 200 |
0 0 0 255 0 0 255 255 0 255 255 255 255 255 255 255 |
Istogramma bimodale chiaro: 12 e 200 |
| 1 2 10 250 |
0 250 | Solo due valori: \(T^*\) si colloca sul maggiore |
👆 Clic sinistro scurisce (−25) e clic con tasto destro schiarisce (+25) i pixel dell'input. Osserva la soglia ottimale T* adattarsi dinamicamente all'istogramma.
T* = −
%%writefile EP04_02.py
# Codice PythonOverwriting EP04_02.pyTestSuite("EP04_02.py").run()✔️ EP04_02.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP04_02.cases
🔍 Test di Python: EP04_02.py
⚠️ EP04_02.py: file vuoto (meno di 3 righe). Test saltati.
Nella microscopia di particelle e nell’OCR di targhe automobilistiche usurate, tratti sottili o discontinui devono essere “ingrossati” affinché il riconoscimento funzioni. La dilatazione morfologica fa esattamente questo: espande le regioni chiare utilizzando un elemento strutturante \(B\) — la stessa operazione implementata in morph.py come mm.dil0(f, B), utilizzata quando \(B\) è piano (senza pesi, solo \(0\)/\(1\)). Vedi in Figura 4.32 una simulazione di questo EP.
mm.dil0 internamente.mm.dil0 da una semplice ricerca del massimo).| Concetto | Significato | Impatto Visivo |
|---|---|---|
| Dilatazione | \(g \geq f\) sempre (estensiva) | Le regioni chiare crescono, i buchi scuri si restringono |
| \(B\) più grande | Vicinato più ampio | Crescita più aggressiva |
| Riflessione di \(B\) | \(B_{ref}(y,x) = B(-y,-x)\) | Garantisce la definizione formale di Minkowski della dilatazione |
Input:
Output:
| Input | Output | Osservazione |
|---|---|---|
| 3 3 3 3 0 1 0 1 1 1 0 1 0 0 0 0 0 9 0 0 0 0 |
0 9 0 9 9 9 0 9 0 |
\(B\) a croce simmetrico: punto isolato si espande a croce |
| 1 4 1 3 1 1 1 10 200 5 80 |
200 200 200 80 | \(B\) orizzontale: ogni pixel “attira” il massimo dei vicini della riga |
Cambia l'elemento strutturante B (o seleziona i preset) e clicca sulle celle dell'immagine originale f per accendere o spegnere i pixel.
%%writefile EP04_03.py
# Codice PythonOverwriting EP04_03.pyTestSuite("EP04_03.py").run()✔️ EP04_03.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP04_03.cases
🔍 Test di Python: EP04_03.py
⚠️ EP04_03.py: file vuoto (meno di 3 righe). Test saltati.
Se la dilatazione ingrossa, l’erosione assottiglia. Nei sistemi di conteggio cellulare, viene utilizzata per separare cellule che si toccano: “consumando” i bordi di ogni regione, le connessioni sottili tra gli oggetti scompaiono prima ancora che venga effettuato qualsiasi conteggio. In morph.py, questa è l’operazione mm.ero0(f, B) — il duale esatto della dilatazione, e l’unica delle due che non riflette l’elemento strutturante. Vedi nella Figura 4.33 una simulazione di questo EP.
Scartare ogni \((v_y,v_x)\) al di fuori di \([0,L)\times[0,C)\). 6. Mappatura: Calcolare ogni pixel di uscita come il minimo tra \(f(y,x)\) e tutti gli \(f(v_y,v_x)\) validi la cui posizione corrispondente in \(B\) vale \(1\): \[ g(y,x) = \min\Big(f(y,x),\ \min_{\substack{(v_y,v_x)\ \text{valido}\\ B(by,bx)=1}} f(v_y,v_x)\Big) \] 7. Uscita: Visualizzare la matrice \(g\) con dimensioni \(L \times C\).
| Concetto | Significato | Impatto Visivo |
|---|---|---|
| Erosione | \(g \leq f\) sempre (anti-estensiva) | Le regioni chiare si restringono, il rumore puntuale scompare |
| Dualità | \(\text{ero}(f,B) = -\text{dil}(-f, B_{ref})\) | Erosione e dilatazione sono “specchi” matematici |
| \(B\) più grande | Erosione più aggressiva | Gli oggetti sottili scompaiono completamente |
Ingresso:
Uscita:
| Ingresso | Uscita | Osservazione |
|---|---|---|
| 3 3 3 3 0 1 0 1 1 1 0 1 0 9 9 9 9 0 9 9 9 9 |
9 0 9 0 0 0 9 0 9 |
Il “buco” centrale (0) si propaga a croce |
| 1 4 1 3 1 1 1 10 200 5 80 |
10 5 5 80 | \(B\) orizzontale: ogni pixel “attira” il minimo dei vicini della riga |
Alterna l'elemento strutturante B (o seleziona i preset) e clicca sulle celle dell'immagine originale f per accendere o spegnere i pixel.
%%writefile EP04_04.py
# Codice PythonOverwriting EP04_04.pyTestSuite("EP04_04.py").run()✔️ EP04_04.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP04_04.cases
🔍 Test di Python: EP04_04.py
⚠️ EP04_04.py: file vuoto (meno di 3 righe). Test saltati.
Le immagini acquisite da sensori a basso costo, come quelli dei droni agricoli, sono spesso disseminate di piccoli punti di rumore — pixel isolati che non rappresentano nulla di reale. Applicare l’erosione seguita dalla dilatazione con lo stesso elemento strutturante produce l’apertura: essa “pulisce” punti e sottili protuberanze, ma restituisce all’oggetto principale praticamente la sua dimensione originale. È la combinazione classica utilizzata nella pre-elaborazione di immagini satellitari prima di qualsiasi conteggio dell’area coltivata. Vedi in Figura 4.34 una simulazione di questo EP.
| Concetto | Significato | Impatto Visivo |
|---|---|---|
| Anti-estensività | \(g \subseteq f\) sempre | L’apertura non crea mai nuovi pixel, li rimuove soltanto |
| Idempotenza | \(\text{apertura}(\text{apertura}(f)) = \text{apertura}(f)\) | Applicarla di nuovo non cambia più nulla |
| Punti isolati | Più piccoli di \(B\) | Vengono completamente eliminati |
| Nucleo dell’oggetto | Più grande di \(B\) | Viene recuperato quasi intatto dalla dilatazione finale |
Input:
Output:
| Input | Output | Osservazione |
|---|---|---|
| 7 7 3 3 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 1 1 1 0 0 0 0 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 0 0 1 0 0 0 0 1 |
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 0 0 0 0 1 1 1 0 0 0 0 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
Punti isolati e la sottile protuberanza scompaiono; il quadrato centrale sopravvive |
Clicca sulle celle di f originale per accendere o spegnere i pixel (crea il tuo rumore di fondo!) e regola la dimensione dell'elemento strutturante B.
%%writefile EP04_05.py
# Codice PythonOverwriting EP04_05.pyTestSuite("EP04_05.py").run()✔️ EP04_05.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP04_05.cases
🔍 Test di Python: EP04_05.py
⚠️ EP04_05.py: file vuoto (meno di 3 righe). Test saltati.
Nella digitalizzazione delle impronte digitali, i solchi della pelle talvolta vengono interrotti da sporco o secchezza, creando piccole lacune nella curva continua che dovrebbe esistere. La chiusura — dilatazione seguita da erosione con lo stesso elemento strutturante — è l’operatore duale dell’apertura: riempie piccoli buchi e rientranze strette, senza alterare significativamente il contorno esterno dell’oggetto. È la fase standard prima di estrarre lo scheletro di un’impronta digitale. Vedi una simulazione di questo EP in Figura 4.35.
| Concetto | Significato | Impatto Visivo |
|---|---|---|
| Estensività | \(g \supseteq f\) sempre | La chiusura non rimuove mai pixel, solo aggiunge |
| Idempotenza | \(\text{chiudi}(\text{chiudi}(f)) = \text{chiudi}(f)\) | Applicare di nuovo non cambia più nulla |
| Piccoli buchi | Minori di \(B\) | Vengono completamente riempiti |
| Dualità | \(\text{chiudi}(f) = \overline{\text{apri}(\bar f)}\) | È l’apertura applicata al “negativo” dell’immagine |
Input:
Output:
| Input | Output | Osservazione |
|---|---|---|
| 8 8 3 3 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 0 1 1 0 0 0 0 1 1 0 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 0 0 0 |
0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 |
I due buchi interni non adiacenti vengono completamente riempiti |
Fai clic sulle celle di f originale per accendere o spegnere i pixel (riempi i buchi interni!) e regola la dimensione dell'elemento strutturante B.
%%writefile EP04_06.py
# Codice PythonOverwriting EP04_06.pyTestSuite("EP04_06.py").run()✔️ EP04_06.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP04_06.cases
🔍 Test di Python: EP04_06.py
⚠️ EP04_06.py: file vuoto (meno di 3 righe). Test saltati.
Finora, l’elemento strutturante diceva solo “questo vicino conta” o “non conta” — ma nei modelli digitali di elevazione (usati nei GIS e nella pianificazione del drenaggio urbano), ogni vicino dovrebbe avere un peso diverso a seconda della distanza o della direzione del rilievo. Le versioni ponderate della dilatazione e dell’erosione, implementate in morph.py come mm.dil1(f, b) e mm.ero1(f, b), sommano (o sottraggono) il peso di ciascun vicino prima di prendere il massimo (o il minimo) — generalizzando tutto ciò che è stato fatto negli EP precedenti. Vedere in Figura 4.36 una simulazione di questo EP.
mm.dil0).import warnings
warnings.filterwarnings("ignore")| Concetto | Significato | Impatto Visivo |
|---|---|---|
| Peso positivo | “Spinge” il valore del vicino verso l’alto nella dilatazione | Simula un rilievo che sale in quella direzione |
| Peso negativo | Riduce il contributo del vicino | Simula distanza o attenuazione direzionale |
| Dualità ponderata | \(\text{ero1}(f,b) = -\text{dil1}(-f,b)\) | La simmetria tra le due operazioni si mantiene anche con i pesi |
Input:
Output:
| Input | Output | Osservazione |
|---|---|---|
| 3 3 3 3 0 1 0 1 2 1 0 1 0 10 20 30 40 50 60 70 80 90 |
50 60 61 80 90 91 81 91 92 8 9 19 9 10 20 39 40 50 |
Il peso centrale \(2\) accelera la crescita nella dilatazione e il restringimento nell’erosione |
Regola i pesi dell'elemento strutturante b con i cursori e osserva l'effetto di dilatazione ed erosione con pesi sulla matrice f.
%%writefile EP04_07.py
# Codice PythonOverwriting EP04_07.pyTestSuite("EP04_07.py").run()✔️ EP04_07.cases esiste già in casos/
📋 3 caso/i caricato/i da casos/EP04_07.cases
🔍 Test di Python: EP04_07.py
⚠️ EP04_07.py: file vuoto (meno di 3 righe). Test saltati.
Nell’ispezione automatica dei circuiti stampati, tre domande ricorrono continuamente: dove sono i bordi dei componenti? Quali dettagli chiari e piccoli (come i punti di saldatura) si distinguono dallo sfondo? Quali incavi scuri (come le cricche) lo sfondo nasconde? Una singola coppia erosione/dilatazione risponde a tutte e tre: il gradiente morfologico evidenzia i contorni, il top-hat rivela i picchi stretti, e il black-hat rivela le valli strette — tre strumenti, un solo intorno. Vedi in Figura 4.37 una simulazione di questo EP.
| Operatore | Formula | Cosa rivela |
|---|---|---|
| Gradiente | \(d - e\) | Bordi: zero in regioni piatte, alto nelle transizioni |
| Top-hat | \(f - \text{apertura}(f)\) | Elementi chiari e sottili, più piccoli di \(B\) |
| Black-hat | \(\text{chiusura}(f) - f\) | Elementi scuri e sottili, più piccoli di \(B\) |
Input:
Output:
| Input | Output | Osservazione |
|---|---|---|
| 9 9 3 3 1 1 1 1 1 1 1 1 1 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 80 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 2 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 |
(gradiente: alone \(3\times3=70\) attorno a \((2,2)\) e alone \(3\times3=8\) attorno a \((6,6)\), resto \(0\)) (top-hat: unico \(70\) in \((2,2)\), resto \(0\)) (black-hat: unico \(8\) in \((6,6)\), resto \(0\)) |
Picco isolato diventa top-hat; valle isolata diventa black-hat; entrambi appaiono nel gradiente |
Aggiungi picchi o valli nella matrice f e osserva il comportamento simultaneo degli operatori gradiente, top-hat e black-hat.
%%writefile EP04_08.py
# Codice PythonOverwriting EP04_08.pyTestSuite("EP04_08.py").run()✔️ EP04_08.cases esiste già in casos/
📋 4 caso/i caricato/i da casos/EP04_08.cases
🔍 Test di Python: EP04_08.py
⚠️ EP04_08.py: file vuoto (meno di 3 righe). Test saltati.
Nella robotica mobile, quando si pianifica un percorso all’interno di un corridoio, il robot vuole sapere non solo dove c’è spazio libero, ma anche quanto distante ogni punto libero sia dalla parete più vicina. I percorsi più sicuri tendono a passare attraverso il “nucleo” del corridoio, lontano dagli ostacoli.
La trasformata della distanza morfologica assegna a ogni pixel un valore che rappresenta la sua distanza dal bordo più vicino, secondo la metrica definita dall’elemento strutturante. I pixel vicini al bordo ricevono valori bassi, mentre i pixel più interni ricevono valori più alti. Il pixel con il valore massimo corrisponde alla regione più protetta dell’oggetto, spesso associata al suo centro morfologico.
Vedere in Figura 4.38 una simulazione di questo EP.
mm.dist1(f,b).⚠️ Nota Cruciale sulla Lettura delle Matrici: Poiché l’elemento strutturante può contenere valori interi negativi (ad esempio, -1 e -99), non utilizzare la funzione mm.readImg per leggere la matrice \(b\). Questa funzione converte i dati nel tipo uint8, causando underflow e corrompendo i valori negativi. Leggere le \(L_B\) righe di \(b\) manualmente utilizzando il tipo predefinito int. L’immagine \(f\) può continuare a essere letta normalmente con mm.readImg.
| Concetto | Significato | Impatto Visivo |
|---|---|---|
| \(\text{dist}(y,x)\) | Distanza morfologica fino al bordo più vicino secondo la metrica definita da \(b\) | I pixel più interni ricevono valori più alti |
| Valore massimo | Pixel più distante dal bordo | Approssima il centro morfologico dell’oggetto |
| Elemento strutturante ponderato | Definisce i costi di spostamento tra pixel vicini | Determina la metrica della distanza utilizzata |
| Oggetti sottili | Regioni strette dell’oggetto | Producono valori bassi di distanza |
Input:
⚠️ Nota di implementazione: Gli elementi della matrice \(f\) (0 o 1) devono essere moltiplicati per 255 per generare un’immagine binaria adeguata (\(0\) e \(255\)) prima di applicare la Trasformata della Distanza (TD).
Output:
| Input | Output | Osservazione |
|---|---|---|
| 5 9 3 3 -99 -1 -99 -1 0 -1 -99 -1 -99 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 0 0 1 1 1 1 1 1 1 0 0 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 |
0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 0 0 1 2 2 2 2 2 1 0 0 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 |
Risultato della trasformata della distanza. |
Nota: il valore -99 agisce come un’approssimazione pratica di \(-\infty\), impedendo la propagazione attraverso le diagonali. In questo modo, solo i vicini orizzontali e verticali contribuiscono alla distanza, producendo la distanza di Manhattan.
Fai clic sulle celle per disegnare il tuo oggetto oppure seleziona una forma predefinita per calcolare la mappa delle distanze a cascata.
%%writefile EP04_09.py
# Codice PythonOverwriting EP04_09.pyTestSuite("EP04_09.py").run()✔️ EP04_09.cases esiste già in casos/
📋 4 caso/i caricato/i da casos/EP04_09.cases
🔍 Test di Python: EP04_09.py
⚠️ EP04_09.py: file vuoto (meno di 3 righe). Test saltati.
In una linea di produzione di monete, è comune che i pezzi si tocchino l’un l’altro sul nastro trasportatore, formando un’unica macchia connessa nell’immagine — un conteggio ingenuo sbaglierebbe il totale. La soluzione classica combina operazioni morfologiche e analisi di connettività: prima un’erosione riduce o spezza le connessioni fragili tra gli oggetti, e poi l’etichettatura delle componenti connesse separa ciascun oggetto in una regione distinta. Infine, descrittori geometrici (area e bounding box) riassumono ciascuna componente trovata.
Vedi in Figura 4.39 una simulazione di questo EP.
Dimensioni dell’immagine: leggere gli interi \(L\) (righe) e \(C\) (colonne) da \(f\).
Dimensioni di \(B\): leggere gli interi \(L_B\) (righe) e \(C_B\) (colonne) dell’elemento strutturante.
Elemento strutturante: leggere la matrice \(B\), contenente valori \(0\) o \(1\), riga per riga.
Dati: leggere la matrice binaria \(f\) (valori \(0\) o \(1\)), riga per riga.
Separazione: calcolare \[ f_{ero} = f \ominus B \] usando erosione binaria piatta (come nell’EP04_04), eliminando connessioni fragili tra gli oggetti.
Etichettatura: su \(f_{ero}\), identificare le componenti connesse usando la connettività definita dall’intorno \(B\). L’etichettatura deve seguire una scansione raster: quando si trova un pixel \(1\) non ancora etichettato, assegnare una nuova etichetta intera crescente a partire da 1 e propagare tale etichetta a tutta la regione connessa.
Descrittori: per ogni etichetta \(k\), calcolare:
Output: mostrare il numero totale di etichette e, successivamente, una riga per etichetta nel formato: \[ k,\ \text{area},\ y_{min},\ x_{min},\ y_{max},\ x_{max} \]
| Concetto | Significato | Impatto |
|---|---|---|
| Ponte sottile | Connessione stretta tra oggetti | Può essere rimosso dall’erosione morfologica |
| Connettività | Definita dall’insieme \[\mathcal{N}(y,x)\] | Determina quali pixel appartengono alla stessa componente |
| Area | Numero di pixel per componente | Stima diretta della dimensione dell’oggetto |
| Bounding box | Estensione spaziale dell’etichetta | Riassunto geometrico della componente |
Input:
Output:
Regola lo spessore del ponte tra le monete e osserva come l'erosione morfologica separa gli oggetti per il conteggio e l'estrazione dei descrittori (area e bounding box).
%%writefile EP04_10.py
# Codice PythonOverwriting EP04_10.pyTestSuite("EP04_10.py").run()✔️ EP04_10.cases esiste già in casos/
📋 4 caso/i caricato/i da casos/EP04_10.cases
🔍 Test di Python: EP04_10.py
⚠️ EP04_10.py: file vuoto (meno di 3 righe). Test saltati.
