3 Operazioni Spaziali: Intensità, Istogramma e Filtraggio

Questo capitolo approfondisce l’elaborazione delle immagini nel dominio spaziale, partendo dalla manipolazione diretta dei pixel e degli istogrammi per l’enfatizzazione del contrasto, fino all’applicazione di filtri locali tramite convoluzione per la smussatura, la riduzione del rumore e il rilevamento dei bordi. L’obiettivo è sviluppare l’intuizione matematica e computazionale alla base di gran parte degli algoritmi moderni della Visione Artificiale.

3.1 Obiettivi

Al termine di questo capitolo, sarai in grado di:

Gestire intensità e pixel: Eseguire operazioni aritmetiche sature (mm::addm, mm::subm) e logiche bit a bit (mm::band, mm::bor, mm::bnot) per la combinazione e la selezione di regioni di interesse (ROI), e applicare l’alpha blending (mm::blend) per la fusione ponderata di immagini;
Elaborare istogrammi: Interpretare l’istogramma come diagnosi tonale e applicare l’equalizzazione globale tramite CDF (mm::equalize); nel percorso Python, anche l’equalizzazione adattiva (CLAHE) e la specifica dell’istogramma per il trasferimento del profilo tonale tra immagini;
Comprendere i fondamenti spaziali: Capire il concetto di vicinato, il padding dei bordi (mm::pad) e la differenza tra correlazione incrociata (mm::conv) e convoluzione — inclusa la ragione per cui kernel asimmetrici come quello di Sobel producono risultati diversi nelle due operazioni;
Applicare il filtraggio di smoothing: Usare il filtro della media (mm::blur, oppure mm::conv con kernel uniforme) e il filtro Gaussiano (mm::gaussian) per la riduzione del rumore, comprendendo il vantaggio della ponderazione radiale e della separabilità Gaussiana;
Applicare il filtraggio di enhancement: Usare il Laplaciano \(w_4\) e \(w_8\) (mm::laplacian) per l’accentuazione isotropica dei bordi, l’operatore di Sobel (mm::sobel) per la magnitudine del gradiente — e, nel percorso Python, la decomposizione direzionale \(G_x\), \(G_y\) e l’angolo —, e l’Unsharp Masking (mm::usm) per l’amplificazione delle alte frequenze controllata dal parametro \(k\);
Utilizzare filtri d’ordine: Applicare il filtro mediano (mm::median) per la rimozione del rumore sale e pepe, comprendendo perché la sua natura non lineare e la robustezza agli outlier lo rendano superiore ai filtri lineari in questo scenario;
Risolvere problemi pratici: Combinare tecniche in pipeline di pre-processing (equalizzazione → Gaussiano → Canny; con CLAHE al posto dell’equalizzazione nel percorso Python) e utilizzare le funzioni di morph (mm::conv, mm::histImg, mm::equalize, mm::drawImgKernel) per l’analisi e la visualizzazione didattica di ogni fase.

3.2 Operazioni a Livello di Intensità

Il livello più elementare di elaborazione delle immagini agisce direttamente sui valori dei pixel, senza considerare il vicinato. Queste operazioni — chiamate trasformazioni puntuali (point operations) — sono le più veloci dal punto di vista computazionale e costituiscono la base per tecniche più complesse.

Formalmente, una trasformazione puntuale può essere descritta come:

\[ g(x,y) = T[f(x,y)] \tag{3.1}\]

dove \(f(x,y)\) è l’immagine di ingresso, \(g(x,y)\) è l’uscita e \(T\) è una funzione applicata a ciascun pixel individualmente.

3.2.1 Preparazione dell’Ambiente Pratico

Il blocco seguente carica la libreria morph dal repository (il modulo morph.py e, nel percorso C++, anche la morph.hpp utilizzata nel #include delle celle compilate).

import os, urllib.request

os.makedirs("tmp/state", exist_ok=True)  # artefatti di build del percorso C++ (.cpp, binario, PNG)

url = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph/config.py"
if not os.path.exists("config.py"):
    urllib.request.urlretrieve(url, "config.py")

# Il kernel è Python anche nel percorso C++: `mm` (morph.py) viene usato dai
# simulatori, dalla visualizzazione delle figure che il binario C++ genera e dallo
# stato mm::Image tra le celle. cpp=True scarica anche il percorso compilato
# (morph.hpp + stb_image*.h), usato nell'#include delle celle %%writefile *.cpp.
import config
config.setup(cpp=True)
from morph import mm
import numpy as np

✅ Ambiente pronto. Morph: 1.1.9 | OpenCV: 5.0.0

Come oggetto di studio lungo questo capitolo, utilizzeremo le immagini di vita selvatica presentate nelle Figura 3.1 e Figura 3.3. A partire da esse, esploreremo operazioni spaziali sull’intensità, istogrammi e filtraggio, analizzando i loro effetti sull’amplificazione, sulla levigatura, sulla riduzione del rumore e sulla rilevazione dei bordi, in modo da comprendere i fondamenti matematici e computazionali dell’elaborazione digitale delle immagini (PDI).

%%writefile tmp/fig_03_mandrill.cpp
#define MM_OUT "tmp/fig_03_mandrill.png"
//| label: fig-03-mandrill
//| fig-cap: "*Mandrill* (*Mandrillus sphinx*) fotografado em ambiente natural na África do Sul. Crédito: Carlos Guilherme Rodrigues (CC BY-SA 3.0)."
//| echo: true

#include "morph.hpp"
#include <iostream>
#include <filesystem>

int main() {
    std::string base    = "https://upload.wikimedia.org/wikipedia/commons";
    std::string arquivo = "Carlos_Guilherme_Rodrigues_%2876515283%29.jpeg";
    std::string url     = base + "/9/9b/" + arquivo;

    mm::Image img_color = mm::read(url);
    mm::Image img_gray  = mm::gray(img_color);

    mm::show(img_color, MM_OUT);


// [pdi:state-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp/state");
mm::write(img_gray, "tmp/state/img_gray_8.png");
// [pdi:state-io:end]
return 0;
}

Overwriting tmp/fig_03_mandrill.cpp

!g++ -I. -std=c++17 tmp/fig_03_mandrill.cpp -o tmp/fig_03_mandrill \
  && ./tmp/fig_03_mandrill \
  && test -f "tmp/fig_03_mandrill.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_mandrill.png"

try:
    mm.show(mm.read("tmp/fig_03_mandrill.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_mandrill.png (ver a versao Python)")

Figura 3.1: *Mandrill* (*Mandrillus sphinx*) fotografado em ambiente natural na África do Sul. Crédito: Carlos Guilherme Rodrigues (CC BY-SA 3.0).

3.2.2 Operazioni Aritmetiche

Le operazioni aritmetiche tra immagini sono ampiamente utilizzate nell’elaborazione digitale delle immagini (PDI) per combinare, confrontare o migliorare le informazioni. La sottrazione di immagini è particolarmente efficace per rilevare differenze tra due fotogrammi — ad esempio, nella rimozione dello sfondo statico nelle telecamere di sorveglianza:

\[ g(x,y) = f_1(x,y) - f_2(x,y) \tag{3.2}\]

L’addizione saturata limita il risultato all’intervallo \([0, 255]\): i valori superiori a 255 vengono fissati a 255, evitando l’overflow silenzioso del tipo uint8 (es.: \(200 + 100 = 44\) anziché 300). La sottrazione saturata applica lo stesso principio sul lato inferiore: i valori negativi vengono fissati a 0.

Saturazione e overflow

Le operazioni aritmetiche su uint8 subiscono un overflow silenzioso: \(200 + 100 = 44\) (non 300). mm::addm e mm::subm eseguono la saturazione automatica, fissando il risultato in \([0, 255]\). Il blending utilizza pesi frazionari: mm::blend opera internamente in virgola mobile e solo successivamente arrotonda e satura a uint8.

La Figura 3.2 dimostra l’addizione di una costante (schiarimento) e la sottrazione di una costante (scurimento con saturazione a 0).

%%writefile tmp/fig_03_aritmetica.cpp
#define MM_OUT "tmp/fig_03_aritmetica.png"
//| label: fig-03-aritmetica
//| fig-cap: "Operações aritméticas saturadas: adição de constante (clareamento) e subtração de constante (escurecimento com saturação em 0)."
//| echo: true
//| output: true
#include "morph.hpp"
#include <iostream>
#include <vector>
#include <string>
#include <filesystem>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray = mm::_read_state("tmp/state/img_gray_8.png");
// [pdi:state-io:end]

    int fundo = 60;

    mm::Image img_add = mm::addm(img_gray, fundo);
    mm::Image img_sub = mm::subm(img_gray, fundo);

    mm::show(
        std::vector<mm::Image>{img_gray, img_add, img_sub},
        MM_OUT,
        std::vector<std::string>{"Original", "addm (+60)", "subm (−60)"},
        3
    );


// [pdi:panel-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp");
mm::write(img_gray, "tmp/fig_03_aritmetica_0.png");
mm::write(img_add, "tmp/fig_03_aritmetica_1.png");
mm::write(img_sub, "tmp/fig_03_aritmetica_2.png");
// [pdi:panel-io:end]
return 0;
}

Overwriting tmp/fig_03_aritmetica.cpp

!g++ -I. -std=c++17 tmp/fig_03_aritmetica.cpp -o tmp/fig_03_aritmetica \
  && ./tmp/fig_03_aritmetica \
  && test -f "tmp/fig_03_aritmetica.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_aritmetica.png"

[1] Original
[2] addm (+60)
[3] subm (−60)

try:
    mm.show(
        [
            mm.read("tmp/fig_03_aritmetica_0.png"),
            mm.read("tmp/fig_03_aritmetica_1.png"),
            mm.read("tmp/fig_03_aritmetica_2.png"),
        ],
        titles=[
            'Original',
            'addm (+60)',
            'subm (−60)',
        ],
        cols=3,
    )
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_aritmetica_0.png (ver a versao Python)")

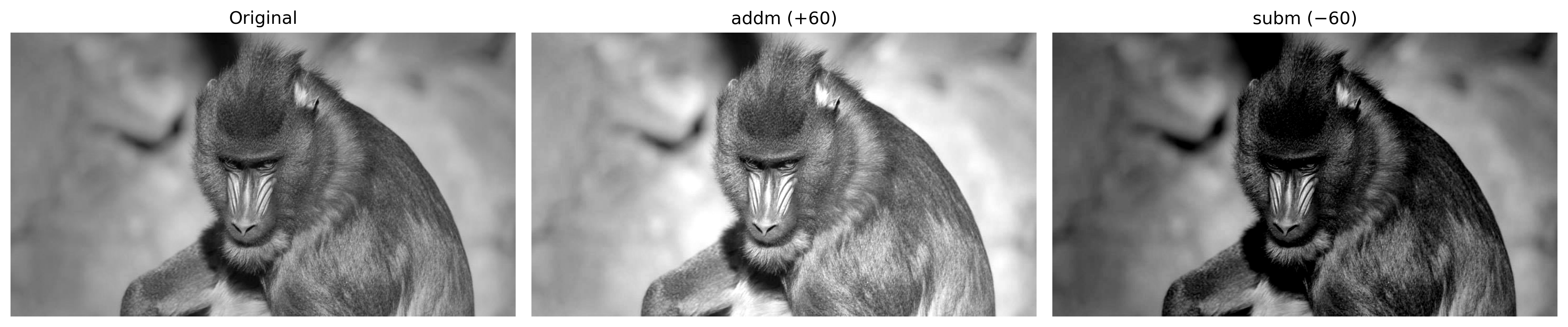

Figura 3.2: Operações aritméticas saturadas: adição de constante (clareamento) e subtração de constante (escurecimento com saturação em 0).

3.2.3 Miscelazione Ponderata (Alpha Blending)

La miscelazione ponderata (alpha blending) combina due immagini utilizzando pesi complementari \(\alpha\) e \((1-\alpha)\):

\[ g(x,y) = \alpha\,f_1(x,y) + (1-\alpha)\,f_2(x,y), \quad \alpha \in [0,1] \tag{3.3}\]

Quando \(\alpha = 1\), si ottiene soltanto l’immagine \(f_1\); quando \(\alpha = 0\), soltanto \(f_2\). I valori intermedi producono una transizione fluida tra le due, essendo ampiamente utilizzati nella composizione di immagini, sovrapposizione di livelli, filigrane ed effetti di fusione visiva.

Affinché la combinazione produca un risultato coerente, è necessario allineare preventivamente le regioni di interesse. Nella Figura 3.4, si ritaglia il volto del leopardo con mm::crop(img_leop_gray, 250, H-300, 100, W-200) e la regione facciale del mandrillo con mm::crop(img_gray, 100, 400, 380, 530), in modo che occhi e struttura facciale risultino approssimativamente allineati. Il ritaglio del leopardo viene quindi ridimensionato (mm::resize) alle dimensioni del mandrillo prima della miscelazione.

mm::blend esegue l’operazione in virgola mobile — evitando overflow nei calcoli con pesi frazionari — e solo successivamente arrotonda e satura il risultato in uint8.

%%writefile tmp/fig_03_leopardo.cpp
#define MM_OUT "tmp/fig_03_leopardo.png"
// Compile: g++ -std=c++17 -o program program.cpp -I. -L. -lmorph `pkg-config --cflags --libs opencv4` 2>/dev/null || g++ -std=c++17 -o program program.cpp morph.cpp
//| label: fig-03-leopardo
//| fig-cap: "Retrato de um leopardo (*Panthera pardus*) em ambiente natural. Crédito: C. Brück (CC BY-SA 4.0)."
//| echo: true

#include "morph.hpp"
#include <iostream>
#include <string>
#include <filesystem>

int main() {
    std::string base = "https://upload.wikimedia.org/wikipedia/commons";
    std::string arquivo = "Leopard_%28Panthera_pardus%29_portrait.jpg";
    std::string url = base + "/9/92/" + arquivo;
    std::string caminho = "imagens/leopardo.jpg";

    mm::Image img_leop = mm::read(url);
    mm::Image img_leop_gray = mm::gray(img_leop);

    mm::show(img_leop, MM_OUT);


// [pdi:state-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp/state");
mm::write(img_leop, "tmp/state/img_leop_12.png");
mm::write(img_leop_gray, "tmp/state/img_leop_gray_12.png");
// [pdi:state-io:end]
return 0;
}

Overwriting tmp/fig_03_leopardo.cpp

!g++ -I. -std=c++17 tmp/fig_03_leopardo.cpp -o tmp/fig_03_leopardo \
  && ./tmp/fig_03_leopardo \
  && test -f "tmp/fig_03_leopardo.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_leopardo.png"

try:
    mm.show(mm.read("tmp/fig_03_leopardo.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_leopardo.png (ver a versao Python)")

Figura 3.3: Retrato de um leopardo (*Panthera pardus*) em ambiente natural. Crédito: C. Brück (CC BY-SA 4.0).

%%writefile tmp/fig_03_blend.cpp
#define MM_OUT "tmp/fig_03_blend.png"
//| label: fig-03-blend
//| fig-cap: "*Alpha blending* entre recortes alinhados de mandrill e do leopardo (@fig-03-leopardo) para diferentes valores de α. Em α=1 vê-se apenas mandrill; em α=0, apenas o leopardo; valores intermediários fundem os olhares das duas imagens proporcionalmente."
//| echo: true
//| output: true

#include "morph.hpp"
#include <vector>
#include <string>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray = mm::_read_state("tmp/state/img_gray_8.png");
mm::Image img_leop_gray = mm::_read_state("tmp/state/img_leop_gray_12.png");
// [pdi:state-io:end]

    // recortes alinhados: rosto do leopardo e região facial do mandril
    mm::Image leo = mm::crop(img_leop_gray, 250, img_leop_gray.h - 300, 100, img_leop_gray.w - 200);
    mm::Image mandrill = mm::crop(img_gray, 100, 400, 380, 530);
    mm::Image leo_r = mm::resize(leo, mandrill.w, mandrill.h, "bilinear");

    mm::show(
        {mm::blend(mandrill, leo_r, 1.0), mm::blend(mandrill, leo_r, 0.8),
         mm::blend(mandrill, leo_r, 0.6), mm::blend(mandrill, leo_r, 0.4),
         mm::blend(mandrill, leo_r, 0.2), mm::blend(mandrill, leo_r, 0.0)},
        MM_OUT,
        {"α=1.0", "α=0.8", "α=0.6", "α=0.4", "α=0.2", "α=0.0"},
        6
    );

    return 0;
}

Overwriting tmp/fig_03_blend.cpp

!g++ -I. -std=c++17 tmp/fig_03_blend.cpp -o tmp/fig_03_blend \
  && ./tmp/fig_03_blend \
  && test -f "tmp/fig_03_blend.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_blend.png"

[1] α=1.0
[2] α=0.8
[3] α=0.6
[4] α=0.4
[5] α=0.2
[6] α=0.0

try:
    mm.show(mm.read("tmp/fig_03_blend.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_blend.png (ver a versao Python)")

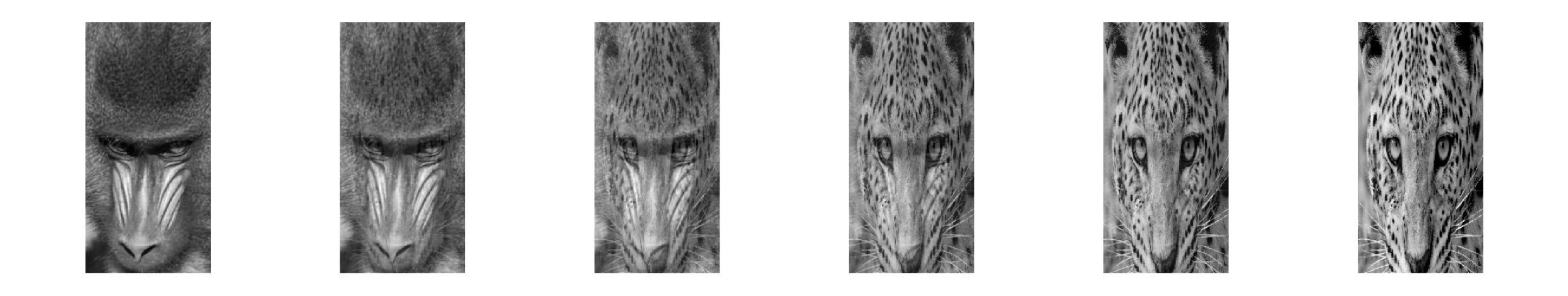

Figura 3.4: *Alpha blending* entre recortes alinhados de mandrill e do leopardo (Figura 3.3) para diferentes valores de α. Em α=1 vê-se apenas mandrill; em α=0, apenas o leopardo; valores intermediários fundem os olhares das duas imagens proporcionalmente.

3.2.4 Operazioni Logiche e Maschere Bit a Bit

Le operazioni logiche bit a bit (AND, OR e NOT) agiscono direttamente sui bit di ciascun pixel e costituiscono la base per la creazione e l’applicazione di maschere (masks) — immagini binarie con solo 0 (nero) e 255 (bianco) utilizzate per isolare Regioni di Interesse (ROI).

Il comportamento di ciascuna operazione deriva dalla rappresentazione binaria del 255 (11111111) e dello 0 (00000000):

AND con la maschera: dove \(m = 255\), i bit originali vengono preservati; dove \(m = 0\), il pixel viene azzerato. Risultato: ritaglio della ROI. \[g(x,y) = f(x,y) \;\text{AND}\; m(x,y) \tag{3.4}\]
OR con la maschera: dove \(m = 255\), il pixel viene forzato al bianco; dove \(m = 0\), il valore originale viene mantenuto. Risultato: illuminazione della ROI.
NOT (senza maschera): inverte tutti i bit (\(g = 255 - f\)), producendo il negativo fotografico dell’immagine.

La Figura 3.5 illustra le tre operazioni applicate all’immagine del mandrillo con una maschera circolare.

%%writefile tmp/fig_03_logica.cpp
#define MM_OUT "tmp/fig_03_logica.png"
//| label: fig-03-logica
//| fig-cap: "Operações lógicas bit a bit com máscara circular: AND (isolamento da ROI), OR (iluminação da ROI) e NOT (negativo)."
//| echo: true
//| output: true

#include "morph.hpp"
#include <algorithm>
#include <iostream>
#include <filesystem>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray = mm::_read_state("tmp/state/img_gray_8.png");
// [pdi:state-io:end]

    // img_gray is provided as input

    int h = img_gray.h;
    int w = img_gray.w;

    // Máscara circular preenchida, centrada na imagem (mm.circle desenha o
    // disco; a versão didática, teste de raio pixel a pixel, é mm.circle0).
    mm::Image mask_circ(h, w);
    mask_circ = mm::circle(mask_circ, w / 2, h / 2, std::min(h, w) / 3 - 10, 255, -1);

    // Operações via morph
    mm::Image img_not = mm::bnot(img_gray);            // NOT: negativo fotográfico
    mm::Image img_and = mm::band(img_gray, mask_circ); // preserva apenas a ROI circular
    mm::Image img_or  = mm::bor(img_gray, mask_circ);  // ilumina a região da máscara

    mm::show(
        std::vector<mm::Image>{img_gray, img_and, img_or, img_not},
        MM_OUT,
        std::vector<std::string>{"Original", "AND (ROI circular)", "OR (ilumina ROI)", "NOT (negativo)"},
        4
    );


// [pdi:panel-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp");
mm::write(img_gray, "tmp/fig_03_logica_0.png");
mm::write(img_and, "tmp/fig_03_logica_1.png");
mm::write(img_or, "tmp/fig_03_logica_2.png");
mm::write(img_not, "tmp/fig_03_logica_3.png");
// [pdi:panel-io:end]
return 0;
}

Overwriting tmp/fig_03_logica.cpp

!g++ -I. -std=c++17 tmp/fig_03_logica.cpp -o tmp/fig_03_logica \
  && ./tmp/fig_03_logica \
  && test -f "tmp/fig_03_logica.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_logica.png"

[1] Original
[2] AND (ROI circular)
[3] OR (ilumina ROI)
[4] NOT (negativo)

try:
    mm.show(
        [
            mm.read("tmp/fig_03_logica_0.png"),
            mm.read("tmp/fig_03_logica_1.png"),
            mm.read("tmp/fig_03_logica_2.png"),
            mm.read("tmp/fig_03_logica_3.png"),
        ],
        titles=[
            'Original',
            'AND (ROI circular)',
            'OR (ilumina ROI)',
            'NOT (negativo)',
        ],
        cols=4,
    )
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_logica_0.png (ver a versao Python)")

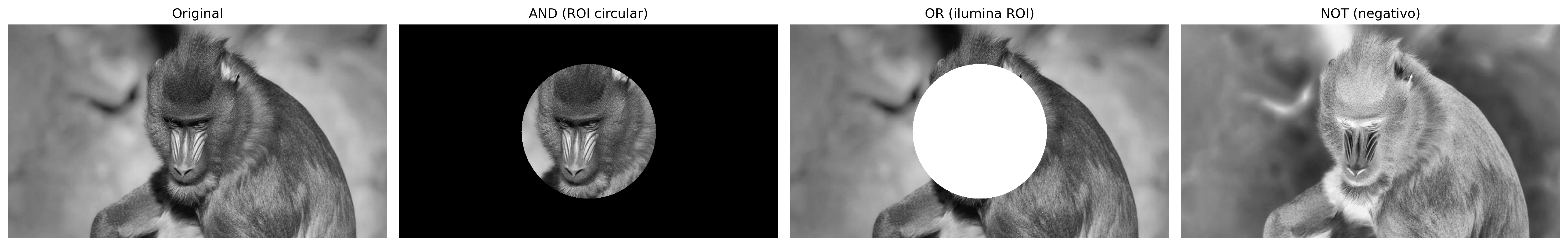

Figura 3.5: Operações lógicas bit a bit com máscara circular: AND (isolamento da ROI), OR (iluminação da ROI) e NOT (negativo).

3.3 Istogramma delle Immagini

L’istogramma di un’immagine in scala di grigi è una funzione discreta che descrive la distribuzione delle frequenze delle intensità:

\[ h(r_k) = n_k, \quad k = 0, 1, \ldots, L-1 \tag{3.5}\]

dove \(r_k\) è il \(k\)-esimo livello di intensità, \(n_k\) è il numero di pixel con tale intensità e \(L\) è il totale dei livelli (tipicamente 256 per 8 bit). L’istogramma normalizzato stima la probabilità di ciascun livello:

\[ p(r_k) = \frac{n_k}{MN} \tag{3.6}\]

dove \(MN\) è il totale dei pixel. Essendo una statistica globale, l’istogramma non contiene informazioni posizionali, ma rivela caratteristiche essenziali come luminosità media, contrasto e distribuzione tonale. In pratica, mm::hist(img) restituisce il vettore delle occorrenze \(h(r_k)\), che serve sia per la visualizzazione (tramite mm::histImg) sia per calcoli come la funzione di distribuzione cumulativa (CDF) e l’equalizzazione.

Interpretazione dell’Istogramma

Stretto a sinistra: immagine sottoesposta (scura).
Stretto a destra: immagine sovraesposta (chiara).
Concentrato al centro: basso contrasto.
Distribuito su tutta la gamma: alto contrasto, buon utilizzo dei toni disponibili.

La Figura 3.6 presenta l’istogramma dell’immagine del mandrillo, nonché versioni scurita (mm::subm) e schiarita (mm::addm). Si osserva lo spostamento della distribuzione delle intensità rispettivamente verso sinistra e verso destra. Si noti che l’intervallo rappresentato sull’asse \(x\) non corrisponde necessariamente all’intera gamma da 0 a 255.

%%writefile tmp/fig_03_histograma.cpp
#define MM_OUT "tmp/fig_03_histograma.png"
//| label: fig-03-histograma
//| fig-cap: "Histogramas da imagem original, de uma versão escurecida (−80) e de uma clareada (+80). A subtração/adição satura em 0 e 255."
//| echo: true
//| output: true

#include "morph.hpp"
#include <string>
#include <vector>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray = mm::_read_state("tmp/state/img_gray_8.png");
// [pdi:state-io:end]

    mm::Image img_dark = mm::subm(img_gray, 80);
    mm::Image img_high = mm::addm(img_gray, 80);

    mm::show(
        {img_gray, img_dark, img_high,
         mm::histImg(img_gray), mm::histImg(img_dark), mm::histImg(img_high)},
        MM_OUT,
        {"Original", "Escurecida (-80)", "Clareada (+80)",
         "Histograma - original", "Histograma - escurecida", "Histograma - clareada"},
        3
    );

    return 0;
}

Overwriting tmp/fig_03_histograma.cpp

!g++ -I. -std=c++17 tmp/fig_03_histograma.cpp -o tmp/fig_03_histograma \
  && ./tmp/fig_03_histograma \
  && test -f "tmp/fig_03_histograma.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_histograma.png"

[1] Original
[2] Escurecida (-80)
[3] Clareada (+80)
[4] Histograma - original
[5] Histograma - escurecida
[6] Histograma - clareada

try:
    mm.show(mm.read("tmp/fig_03_histograma.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_histograma.png (ver a versao Python)")

Figura 3.6: Histogramas da imagem original, de uma versão escurecida (−80) e de uma clareada (+80). A subtração/adição satura em 0 e 255.

3.3.1 Equalizzazione dell’Istogramma

L’equalizzazione dell’istogramma ridistribuisce le intensità affinché l’istogramma risultante sia il più uniforme possibile. La mappatura è data dalla funzione di distribuzione cumulativa (CDF):

\[ s_k = T(r_k) = (L-1)\sum_{j=0}^{k} p(r_j) = \frac{L-1}{MN}\sum_{j=0}^{k} n_j \tag{3.7}\]

La trasformazione è monotòna: i livelli frequenti ricevono intervalli più ampi nel dominio di uscita (maggiore separazione → maggiore contrasto), mentre i livelli rari vengono compressi.

L’algoritmo completo, in cinque fasi, è presentato nella Tabella 3.1.

Tabella 3.1: Algoritmo di equalizzazione dell’istogramma.

Fase	Operazione	Formula
1	Istogramma	\(h[k] \leftarrow\) numero di pixel con intensità \(k\), \(k=0\ldots L-1\)
2	Probabilità	\(p[k] \leftarrow h[k] / MN\)
3	CDF	\(\text{cdf}[k] \leftarrow \sum_{j=0}^{k} p[j]\) (somma cumulativa)
4	Look-Up Table (mappatura)	\(\text{lut}[k] \leftarrow \text{round}(\text{cdf}[k] \times (L-1))\)
5	Applicazione	\(g[i,j] \leftarrow \text{lut}[f[i,j]]\) (per ogni pixel)

Si noti nella Figura 3.7 che l’equalizzazione ridistribuisce i toni esistenti in posizioni più distanziate lungo l’intervallo \([0, L-1]\), ma non crea nuovi toni — l’immagine equalizzata continua ad avere esattamente 3 toni distinti, ora in \(\{1, 5, 7\}\) invece di \(\{2, 3, 4\}\).

%%writefile tmp/fig_03_equalizacao_didatica.cpp
#define MM_OUT "tmp/fig_03_equalizacao_didatica.png"
// Compile with: g++ -std=c++17 -o program program.cpp -I/path/to/morph.hpp/include
#include "morph.hpp"
#include <iostream>
#include <vector>

//| label: fig-03-equalizacao-didatica
//| fig-cap: "Equalização de histograma numa imagem 5×5 de 3 bits (L=8): tons concentrados em {2,3,4} são redistribuídos pela CDF. *mm::equalize(img, 3)* faz o mapeamento."
//| echo: true
//| output: true

int main() {
    mm::Image img5(5, 5);
    unsigned char data5[5][5] = {
        {3, 4, 2, 3, 4},
        {4, 3, 3, 4, 3},
        {2, 3, 4, 3, 2},
        {3, 4, 3, 2, 3},
        {4, 3, 2, 3, 4}
    };
    for (int y = 0; y < 5; y++)
        for (int x = 0; x < 5; x++)
            img5.at(y, x) = data5[y][x];

    mm::Image img5_eq = mm::equalize(img5, 3);   // L = 2^3 = 8

    std::cout << "Imagem original 5x5 (3 bits):\n";
    std::cout << mm::drawImg(img5);
    std::cout << "Imagem equalizada 5x5:\n";
    std::cout << mm::drawImg(img5_eq);

    mm::show(std::vector<mm::Image>{img5, img5_eq, mm::histImg(img5), mm::histImg(img5_eq)},
             MM_OUT,
             std::vector<std::string>{"Original", "Equalizada", "Histograma - original", "Histograma - equalizada"},
             2);

    return 0;
}

Overwriting tmp/fig_03_equalizacao_didatica.cpp

!g++ -I. -std=c++17 tmp/fig_03_equalizacao_didatica.cpp -o tmp/fig_03_equalizacao_didatica \
  && ./tmp/fig_03_equalizacao_didatica \
  && test -f "tmp/fig_03_equalizacao_didatica.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_equalizacao_didatica.png"

Imagem original 5x5 (3 bits):
3 4 2 3 4
4 3 3 4 3
2 3 4 3 2
3 4 3 2 3
4 3 2 3 4
Imagem equalizada 5x5:
5 7 1 5 7
7 5 5 7 5
1 5 7 5 1
5 7 5 1 5
7 5 1 5 7
[1] Original
[2] Equalizada
[3] Histograma - original
[4] Histograma - equalizada

try:
    mm.show(mm.read("tmp/fig_03_equalizacao_didatica.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_equalizacao_didatica.png (ver a versao Python)")

Figura 3.7: Equalização de histograma numa imagem 5×5 de 3 bits (L=8): tons concentrados em {2,3,4} são redistribuídos pela CDF. *mm::equalize(img, 3)* faz o mapeamento.

Limitazione: l’equalizzazione globale può enfatizzare eccessivamente il rumore e produrre contrasto eccessivo nelle regioni omogenee. Il CLAHE (Contrast Limited Adaptive Histogram Equalization) riduce questo problema applicando l’equalizzazione a blocchi locali (tiles) e limitando l’altezza dei picchi dell’istogramma prima dell’equalizzazione.

La Figura 3.8 confronta l’immagine originale, l’equalizzazione globale tramite mm::equalize e il CLAHE di OpenCV, mostrando anche gli istogrammi risultanti. Diversamente dall’equalizzazione globale, che utilizza una singola trasformazione basata sulla CDF dell’intera immagine, il CLAHE adatta il contrasto a ciascuna regione, essendo particolarmente utile in immagini con illuminazione non uniforme.

Nell’esempio sono stati utilizzati clipLimit=2.0 e tileGridSize=(32,32). Il parametro clipLimit definisce quanto i picchi dell’istogramma locale possono crescere prima di essere tagliati (clipped). In OpenCV, questo valore è un fattore relativo: il limite effettivo è approssimativamente calcolato come clipLimit × (numero di pixel del blocco / numero di livelli di grigio). Ad esempio, in un blocco con 4096 pixel e un’immagine a 8 bit (256 livelli di grigio), la frequenza media per livello è \(4096/256=16\). Pertanto, clipLimit=2.0 consente picchi di circa \(2\times16=32\) occorrenze prima del taglio. Le occorrenze eccedenti non vengono scartate: vengono ridistribuite tra gli altri livelli di grigio dell’istogramma, riducendo la concentrazione eccessiva in pochi livelli ed evitando un’amplificazione esagerata del contrasto locale. Valori minori limitano maggiormente il contrasto e riducono l’amplificazione del rumore, mentre valori maggiori consentono un miglioramento più intenso ma possono introdurre artefatti.

clipLimit=1.0: miglioramento morbido e conservativo;
clipLimit=2.0: buon equilibrio tra contrasto e naturalezza;
clipLimit=4.0: maggiore evidenziazione dei dettagli locali;
clipLimit=8.0: contrasto aggressivo, con possibile amplificazione del rumore.

Pertanto, il CLAHE tende a produrre risultati più naturali rispetto all’equalizzazione globale, specialmente in immagini con ombre, riflessi o illuminazione disomogenea.

%%writefile tmp/fig_03_equalizacao.cpp
#define MM_OUT "tmp/fig_03_equalizacao.png"
//| label: fig-03-equalizacao
//| fig-cap: "Equalização de histograma global (mm::equalize, via CDF) e os histogramas antes/depois. CLAHE (adaptativa) fica só na trilha Python — não tem equivalente em morph.hpp."
//| echo: true
//| output: true

#include "morph.hpp"
#include <iostream>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray = mm::_read_state("tmp/state/img_gray_8.png");
// [pdi:state-io:end]

    mm::Image img_eq = mm::equalize(img_gray);

    mm::show(
        std::vector<mm::Image>{img_gray, img_eq, mm::histImg(img_gray), mm::histImg(img_eq)},
        MM_OUT,
        std::vector<std::string>{"Original", "mm::equalize (CDF)", "Histograma - original", "Histograma - equalizado"},
        2
    );

    return 0;
}

Overwriting tmp/fig_03_equalizacao.cpp

!g++ -I. -std=c++17 tmp/fig_03_equalizacao.cpp -o tmp/fig_03_equalizacao \
  && ./tmp/fig_03_equalizacao \
  && test -f "tmp/fig_03_equalizacao.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_equalizacao.png"

[1] Original
[2] mm::equalize (CDF)
[3] Histograma - original
[4] Histograma - equalizado

try:
    mm.show(mm.read("tmp/fig_03_equalizacao.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_equalizacao.png (ver a versao Python)")

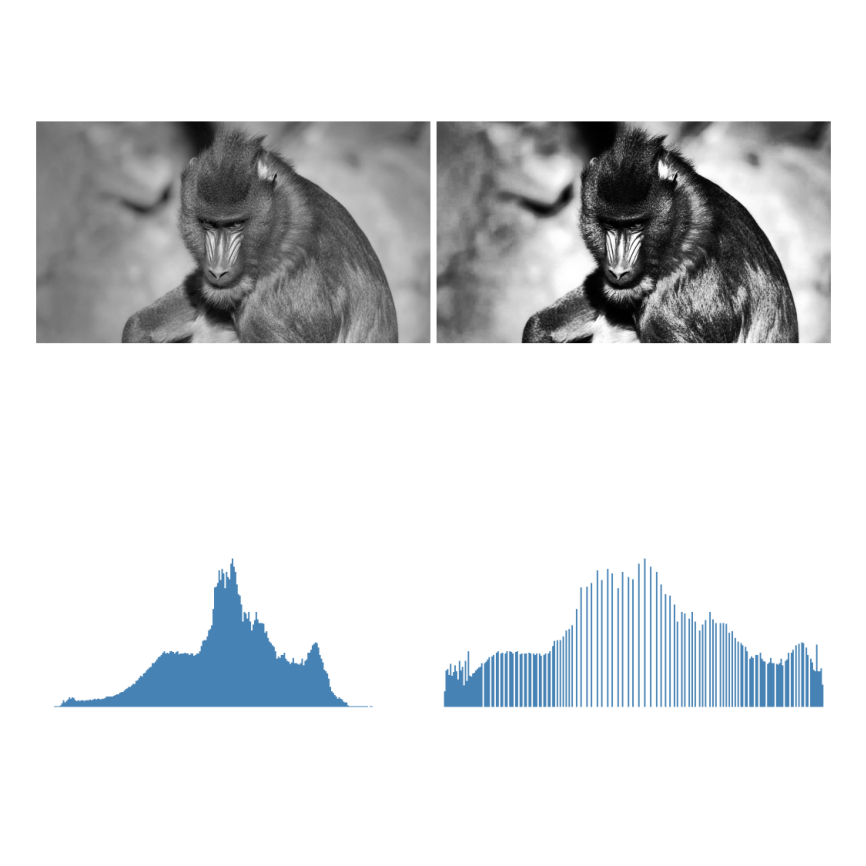

Figura 3.8: Equalização de histograma global (mm::equalize, via CDF) e os histogramas antes/depois. CLAHE (adaptativa) fica só na trilha Python — não tem equivalente em morph.hpp.

3.3.2 Specifica dell’istogramma

Mentre l’equalizzazione impone una distribuzione uniforme, la specifica dell’istogramma (histogram matching) consente che l’istogramma dell’immagine di uscita segua una distribuzione arbitraria — ad esempio, l’istogramma di un’altra immagine di riferimento.

La procedura prevede tre fasi:

Calcolare la CDF dell’immagine di ingresso: \(P_r(r_k)\).
Calcolare la CDF dell’immagine di riferimento: \(P_z(z_k)\).
Per ogni livello \(r_k\), trovare il livello \(z\) che minimizza \(|P_z(z) - P_r(r_k)|\).

\[ T(r_k) = \arg\min_{z}\,|P_z(z) - P_r(r_k)| \tag{3.8}\]

Nella Figura 3.9, trasferiamo il profilo tonale del leopardo (Figura 3.3) all’immagine del mandrillo — un’applicazione diretta del concetto visto nel blending: invece di fondere i pixel, qui fondiamo le distribuzioni tonali.

%%writefile tmp/fig_03_especificacao.cpp
#define MM_OUT "tmp/fig_03_especificacao.png"
//| label: fig-03-especificacao
//| fig-cap: "Especificação de histograma (mapear o mandril para o perfil tonal do leopardo) precisa da CDF inversa da referência — fica só na trilha Python. Aqui, a equalização global do mandril, como comparação."
//| echo: true
//| output: true

#include "morph.hpp"
#include <iostream>
#include <filesystem>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray = mm::_read_state("tmp/state/img_gray_8.png");
mm::Image img_leop_gray = mm::_read_state("tmp/state/img_leop_gray_12.png");
// [pdi:state-io:end]

    mm::Image img_eq = mm::equalize(img_gray);

    mm::show(std::vector<mm::Image>{img_gray, img_leop_gray, img_eq},
             MM_OUT,
             std::vector<std::string>{"Mandril (original)", "Leopardo (referencia)", "Mandril equalizado"},
             3);


// [pdi:panel-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp");
mm::write(img_gray, "tmp/fig_03_especificacao_0.png");
mm::write(img_leop_gray, "tmp/fig_03_especificacao_1.png");
mm::write(img_eq, "tmp/fig_03_especificacao_2.png");
// [pdi:panel-io:end]
return 0;
}

Overwriting tmp/fig_03_especificacao.cpp

!g++ -I. -std=c++17 tmp/fig_03_especificacao.cpp -o tmp/fig_03_especificacao \
  && ./tmp/fig_03_especificacao \
  && test -f "tmp/fig_03_especificacao.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_especificacao.png"

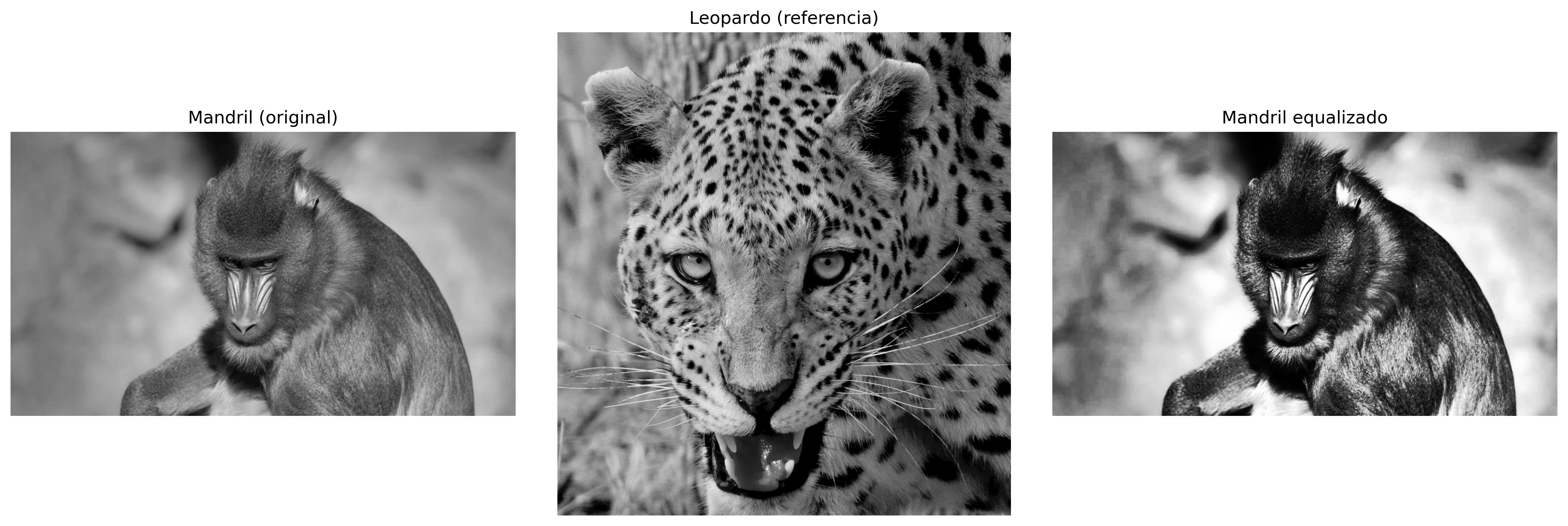

[1] Mandril (original)
[2] Leopardo (referencia)
[3] Mandril equalizado

try:
    mm.show(
        [
            mm.read("tmp/fig_03_especificacao_0.png"),
            mm.read("tmp/fig_03_especificacao_1.png"),
            mm.read("tmp/fig_03_especificacao_2.png"),
        ],
        titles=[
            'Mandril (original)',
            'Leopardo (referencia)',
            'Mandril equalizado',
        ],
        cols=3,
    )
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_especificacao_0.png (ver a versao Python)")

Figura 3.9: Especificação de histograma (mapear o mandril para o perfil tonal do leopardo) precisa da CDF inversa da referência — fica só na trilha Python. Aqui, a equalização global do mandril, como comparação.

3.4 Fondamenti Spaziali: Intorno, Convoluzione e Kernel

Le operazioni di filtraggio spaziale non agiscono su un singolo pixel isolato, ma su un intorno che lo circonda. A tale scopo, si utilizza una piccola matrice di coefficienti denominata kernel (o maschera), che percorre l’intera immagine attraverso una finestra scorrevole (sliding window).

Le finestre più comuni sono 3×3, 5×5 e 7×7. In una finestra 3×3, ad esempio, il pixel centrale viene elaborato insieme ai suoi otto vicini immediati. In ogni posizione della finestra, i valori dei pixel vengono combinati con i coefficienti del kernel, producendo un nuovo valore per il pixel centrale.

3.4.1 Intorno

Si consideri una finestra 3×3 centrata sul pixel \((x,y)\):

\[ \begin{bmatrix} (x-1,y-1) & (x,y-1) & (x+1,y-1) \\ (x-1,y) & (x,y) & (x+1,y) \\ (x-1,y+1) & (x,y+1) & (x+1,y+1) \end{bmatrix} \tag{3.9}\]

In generale, una finestra di dimensioni \((2a+1)\times(2b+1)\) comprende tutti i pixel situati fino a \(a\) posizioni in orizzontale e fino a \(b\) posizioni in verticale rispetto al pixel centrale. Pertanto, una finestra 3×3 corrisponde a \(a=b=1\), una finestra 5×5 a \(a=b=2\), e così via.

Matematicamente, l’intorno è definito da

\[ \mathcal{V}(x,y)= \{(x+s,\,y+t): -a\le s\le a,\,-b\le t\le b\} \tag{3.10}\]

3.4.2 Trattamento dei Bordi

I pixel vicini ai bordi hanno parte del loro intorno al di fuori dell’immagine. Per applicare filtri in queste regioni, è necessario definire come verranno ottenuti i valori esterni. Le tre strategie più comuni (con la costante equivalente di OpenCV tra parentesi) sono:

Zero-padding (BORDER_CONSTANT): completa la regione esterna con zeri.
Replicazione (BORDER_REPLICATE): ripete il valore del pixel del bordo.
Riflessione (BORDER_REFLECT_101): rispecchia i pixel vicini, senza ripetere quello del bordo.

mm::conv utilizza la riflessione per impostazione predefinita, poiché preserva meglio la continuità dei livelli di grigio e riduce gli artefatti nel trattamento dei bordi.

L’esempio seguente confronta le tre strategie con mm::pad su una matrice 3×3. Osserva come ciascuna riempie i pixel esterni necessari per applicare un filtro 3×3 anche agli angoli.

%%writefile tmp/mm_out_1.cpp
// Compile with: g++ -std=c++17 main.cpp -o main
#include "morph.hpp"
#include <iostream>
#include <vector>
#include <string>

int main() {
    mm::Image img(3, 3);
    img.at(0, 0) = 1; img.at(0, 1) = 2; img.at(0, 2) = 3;
    img.at(1, 0) = 4; img.at(1, 1) = 5; img.at(1, 2) = 6;
    img.at(2, 0) = 7; img.at(2, 1) = 8; img.at(2, 2) = 9;

    std::vector<std::string> bordas = {"constant", "replicate", "reflect101"};

    std::cout << "Imagem original:" << std::endl;
    std::cout << mm::drawImg(img) << std::endl;

    for (int k : {3, 5}) {
        int b = k / 2;
        std::cout << "=== Kernel " << k << "x" << k << " (padding b=" << b << ") ===" << std::endl;
        for (const std::string& nome : bordas) {
            std::cout << nome << std::endl;
            mm::Border border;
            if (nome == "constant") border = mm::Border::CONSTANT;
            else if (nome == "replicate") border = mm::Border::REPLICATE;
            else border = mm::Border::REFLECT101;
            std::cout << mm::drawImg(mm::pad(img, b, border)) << std::endl;
        }
    }
    return 0;
}

Overwriting tmp/mm_out_1.cpp

!g++ -I. -std=c++17 tmp/mm_out_1.cpp -o tmp/mm_out_1 \
  && ./tmp/mm_out_1

Imagem original:
1 2 3
4 5 6
7 8 9

=== Kernel 3x3 (padding b=1) ===
constant
0 0 0 0 0
0 1 2 3 0
0 4 5 6 0
0 7 8 9 0
0 0 0 0 0

replicate
1 1 2 3 3
1 1 2 3 3
4 4 5 6 6
7 7 8 9 9
7 7 8 9 9

reflect101
5 4 5 6 5
2 1 2 3 2
5 4 5 6 5
8 7 8 9 8
5 4 5 6 5

=== Kernel 5x5 (padding b=2) ===
constant
0 0 0 0 0 0 0
0 0 0 0 0 0 0
0 0 1 2 3 0 0
0 0 4 5 6 0 0
0 0 7 8 9 0 0
0 0 0 0 0 0 0
0 0 0 0 0 0 0

replicate
1 1 1 2 3 3 3
1 1 1 2 3 3 3
1 1 1 2 3 3 3
4 4 4 5 6 6 6
7 7 7 8 9 9 9
7 7 7 8 9 9 9
7 7 7 8 9 9 9

reflect101
9 8 7 8 9 8 7
6 5 4 5 6 5 4
3 2 1 2 3 2 1
6 5 4 5 6 5 4
9 8 7 8 9 8 7
6 5 4 5 6 5 4
3 2 1 2 3 2 1

Si noti che il risultato di un filtro può variare significativamente a seconda del trattamento adottato per i bordi dell’immagine.

Nella morph.hpp, le funzioni di filtraggio (mm::conv, mm::blur, mm::gaussian, mm::laplacian, mm::usm) applicano padding per riflessione (mm::Border::REFLECT101) per impostazione predefinita — lo stesso comportamento di cv2.filter2D. La variante didattica mm::conv0 utilizza mm::Border::KEEP: i pixel del bordo mantengono il valore originale, senza il filtro. Invece, mm::sobel e mm::prewitt lasciano il bordo a zero (calcolano solo l’interno).

3.4.3 Correlazione vs. Convoluzione

Esistono due meccanismi matematicamente correlati.

Correlazione incrociata (cross-correlation) — il kernel viene applicato direttamente:

\[ g(x,y) = \sum_{s=-a}^{a}\sum_{t=-b}^{b} w(s,t)\,f(x+s,\,y+t) \tag{3.11}\]

Convoluzione bidimensionale — il kernel viene ruotato di 180° prima dell’applicazione:

\[ g(x,y) = \sum_{s=-a}^{a}\sum_{t=-b}^{b} w(s,t)\,f(x-s,\,y-t) \tag{3.12}\]

Per kernel simmetrici (Gaussiano, Laplaciano, media) le due operazioni producono risultati identici. Per kernel asimmetrici (Sobel, Prewitt) la differenza è significativa, come mostrano gli esempi seguenti.

3.4.3.1 Correlazione (`mm::conv`)

%%writefile tmp/mm_out_2.cpp
// Convert image 4x4 (uint8) and asymmetric 3x3 kernel to Python to C++
#include "morph.hpp"
#include <iostream>

int main() {
    // 4x4 image (uint8) and asymmetric 3x3 kernel
    mm::Image img(4, 4);
    for (int y = 0; y < 4; y++) {
        for (int x = 0; x < 4; x++) {
            img.at(y, x) = static_cast<unsigned char>(y * 4 + x + 1);
        }
    }

    mm::Kernel w{{0, 1, 2}, {0, 0, 0}, {0, 0, 0}};
    mm::Image corr = mm::conv(img, w, mm::Border::CONSTANT); // zero outside the image

    std::cout << "Original image:" << std::endl;          std::cout << mm::drawImg(img) << std::endl;
    std::cout << "Kernel:" << std::endl;                  std::cout << mm::drawImg(w) << std::endl;
    std::cout << "Correlation result:" << std::endl;      std::cout << mm::drawImg(corr) << std::endl;

    return 0;
}

Overwriting tmp/mm_out_2.cpp

!g++ -I. -std=c++17 tmp/mm_out_2.cpp -o tmp/mm_out_2 \
  && ./tmp/mm_out_2

Original image:
 1  2  3  4
 5  6  7  8
 9 10 11 12
13 14 15 16

Kernel:
   0    1    2
   0    0    0
   0    0    0

Correlation result:
 0  0  0  0
 5  8 11  4
17 20 23  8
29 32 35 12

mm::conv esegue la correlazione, cioè applica il kernel esattamente nell’orientamento fornito.

3.4.3.2 Convoluzione

%%writefile tmp/mm_out_3.cpp
// Compile with: g++ -std=c++17 -I. programa.cpp -o programa -lboost_filesystem -lboost_system

#include "morph.hpp"
#include <iostream>

int main() {
    // repetidos aqui para a célula ser independente
    mm::Image img(4, 4);  // criando imagem 4x4
    // Preenchendo valores manualmente
    int vals[4][4] = {{ 1,  2,  3,  4},
                      { 5,  6,  7,  8},
                      { 9, 10, 11, 12},
                      {13, 14, 15, 16}};
    for (int y = 0; y < 4; y++)
        for (int x = 0; x < 4; x++)
            img.at(y, x) = vals[y][x];

    mm::Kernel w{{0, 1, 2},
                 {0, 0, 0},
                 {0, 0, 0}};

    // kernel rotacionado 180° (equivale a np.rot90(w, 2))
    mm::Kernel w_conv{{0, 0, 0},
                      {0, 0, 0},
                      {2, 1, 0}};

    mm::Image conv = mm::conv(img, w_conv, mm::Border::CONSTANT);

    std::cout << "Imagem original:" << std::endl;            std::cout << mm::drawImg(img) << std::endl;
    std::cout << "Kernel original:" << std::endl;            std::cout << mm::drawImg(w) << std::endl;
    std::cout << "Kernel rotacionado 180°:" << std::endl;    std::cout << mm::drawImg(w_conv) << std::endl;
    std::cout << "Resultado da convolução:" << std::endl;    std::cout << mm::drawImg(conv) << std::endl;

    return 0;
}

Overwriting tmp/mm_out_3.cpp

!g++ -I. -std=c++17 tmp/mm_out_3.cpp -o tmp/mm_out_3 \
  && ./tmp/mm_out_3

Imagem original:
 1  2  3  4
 5  6  7  8
 9 10 11 12
13 14 15 16

Kernel original:
   0    1    2
   0    0    0
   0    0    0

Kernel rotacionado 180°:
   0    0    0
   0    0    0
   2    1    0

Resultado da convolução:
 5 16 19 22
 9 28 31 34
13 40 43 46
 0  0  0  0

La convoluzione utilizza il kernel ruotato di 180°. Per riprodurre la definizione matematica di convoluzione, si ruota il kernel (qui, [[0,1,2],[0,0,0],[0,0,0]] → [[0,0,0],[0,0,0],[2,1,0]]) prima di applicare mm::conv.

3.4.4 Il Ruolo del Kernel

I coefficienti del kernel determinano completamente l’effetto prodotto dal filtro, come riassunto nella Tabella 3.2.

Tabella 3.2: Interpretazione tipica dei coefficienti del kernel.

Caratteristica	Effetto tipico
Coefficienti positivi con somma 1	Attenuazione (passa-basso)
Somma pari a 0, con valori positivi e negativi	Rilevamento dei bordi (passa-alto)
Coefficiente centrale positivo dominante e vicini negativi	Enfasi della nitidezza
Coefficienti asimmetrici	Gradiente direzionale

Esempi:

Attenuazione: \[ \frac{1}{9} \begin{bmatrix} 1&1&1\\ 1&1&1\\ 1&1&1 \end{bmatrix} \]

Rilevamento dei bordi: \[ \begin{bmatrix} -1&-1&-1\\ -1&8&-1\\ -1&-1&-1 \end{bmatrix} \]

Enfasi della nitidezza: \[ \begin{bmatrix} 0&-1&0\\ -1&5&-1\\ 0&-1&0 \end{bmatrix} \]

Gradiente direzionale (Sobel): \[ \begin{bmatrix} -1&0&1\\ -2&0&2\\ -1&0&1 \end{bmatrix} \]

La Figura 3.10 dimostra il meccanismo passo dopo passo: per ogni posizione della finestra, si moltiplica ciascun coefficiente del kernel per il pixel corrispondente dell’intorno e si sommano i prodotti ottenuti. Il risultato è esattamente il valore definito dalla Equazione 3.11 per quella posizione dell’immagine. Sebbene le immagini prodotte da mm::conv0 e cv2.filter2D (o mm::conv) siano visivamente molto simili, l’implementazione basata su OpenCV è migliaia di volte più rapida, come mostrato di seguito.

Prestazioni: cicli Python vs. operazioni vettorializzate

La funzione mm::conv0 implementa la correlazione direttamente in Python tramite cicli annidati. Sebbene questo approccio sia adeguato a fini didattici, esegue un numero elevato di operazioni e diventa lento per immagini di dimensioni maggiori.

Invece, mm::conv utilizza cv2.filter2D, implementato in C++ e ottimizzato per operazioni matriciali. Nell’esempio presentato, la versione vettorializzata è risultata oltre 3000 volte più rapida rispetto all’implementazione didattica, producendo un risultato visivamente equivalente.

Le differenze numeriche osservate si concentrano principalmente sui bordi dell’immagine. In mm::conv0, i pixel del bordo rimangono invariati, mentre mm::conv adotta una strategia di riflessione dei bordi (cv2.BORDER_REFLECT_101, predefinita di cv2.filter2D).

Pertanto, mm::conv0 dovrebbe essere utilizzata per comprendere l’algoritmo, mentre mm::conv è l’opzione consigliata per applicazioni pratiche.

%%writefile tmp/fig_03_convolucao_passo.cpp
#define MM_OUT "tmp/fig_03_convolucao_passo.png"
//| label: fig-03-convolucao-passo
//| fig-cap: "Correlação com *kernel* de média 3×3: versão didática mm::conv0 (bordas preservadas) vs. mm::conv (borda refletida). A diferença se concentra nas bordas."
//| echo: true
//| output: true

#include "morph.hpp"
#include <iostream>
#include <filesystem>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_leop_gray = mm::_read_state("tmp/state/img_leop_gray_12.png");
// [pdi:state-io:end]

    mm::Kernel w_mean = mm::Kernel::mean(3);
    mm::Image img_gray = img_leop_gray;

    mm::Image img_conv0 = mm::conv0(img_gray, w_mean);   // laços, bordas preservadas
    mm::Image img_conv  = mm::conv(img_gray, w_mean);    // borda refletida

    std::cout << "Correlacao no pixel central [251,251]:" << std::endl;
    std::cout << "  original = " << (int)img_gray.at(251, 251) << std::endl;
    std::cout << "  conv0    = " << (int)img_conv0.at(251, 251) << std::endl;
    std::cout << "  conv     = " << (int)img_conv.at(251, 251) << std::endl;

    mm::show(std::vector<mm::Image>{img_gray, img_conv0, img_conv},
             MM_OUT,
             std::vector<std::string>{"Original", "conv0 (laços)", "conv (vetorizado)"}, 3);

// [pdi:panel-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp");
mm::write(img_gray, "tmp/fig_03_convolucao_passo_0.png");
mm::write(img_conv0, "tmp/fig_03_convolucao_passo_1.png");
mm::write(img_conv, "tmp/fig_03_convolucao_passo_2.png");
// [pdi:panel-io:end]
}

Overwriting tmp/fig_03_convolucao_passo.cpp

!g++ -I. -std=c++17 tmp/fig_03_convolucao_passo.cpp -o tmp/fig_03_convolucao_passo \
  && ./tmp/fig_03_convolucao_passo \
  && test -f "tmp/fig_03_convolucao_passo.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_convolucao_passo.png"

Correlacao no pixel central [251,251]:
  original = 104
  conv0    = 102
  conv     = 102
[1] Original
[2] conv0 (laços)
[3] conv (vetorizado)

try:
    mm.show(
        [
            mm.read("tmp/fig_03_convolucao_passo_0.png"),
            mm.read("tmp/fig_03_convolucao_passo_1.png"),
            mm.read("tmp/fig_03_convolucao_passo_2.png"),
        ],
        titles=[
            'Original',
            'conv0 (laços)',
            'conv (vetorizado)',
        ],
        cols=3,
    )
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_convolucao_passo_0.png (ver a versao Python)")

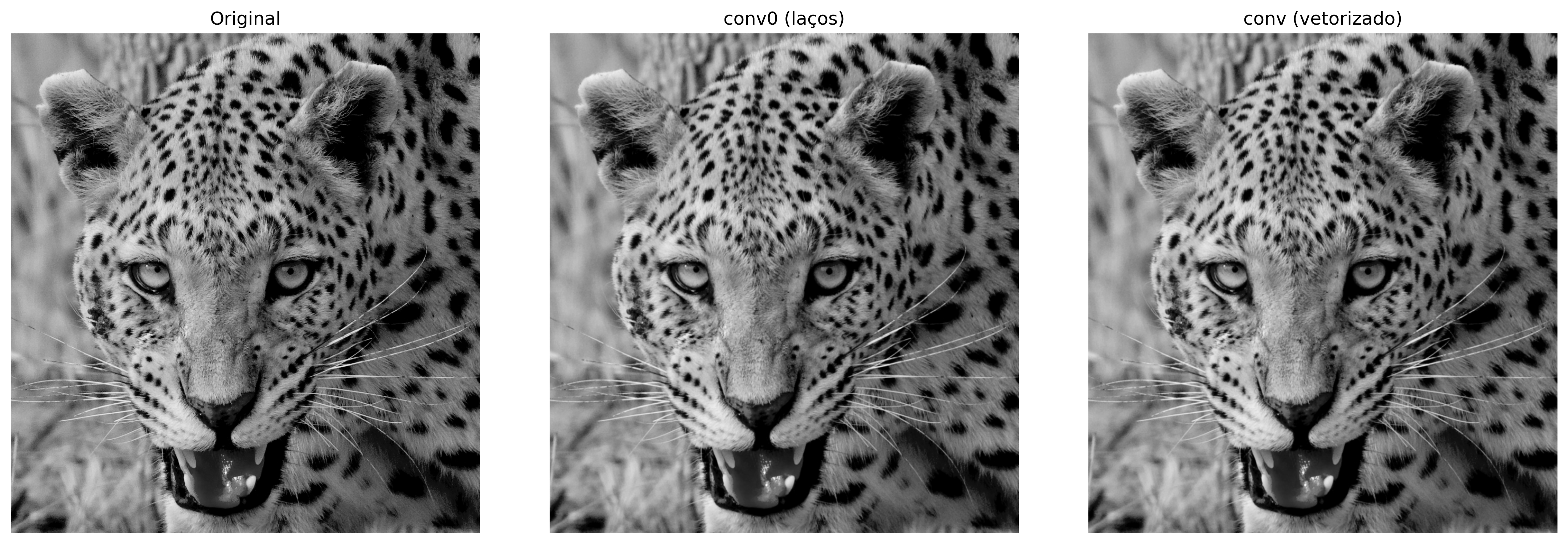

Figura 3.10: Correlação com *kernel* de média 3×3: versão didática mm::conv0 (bordas preservadas) vs. mm::conv (borda refletida). A diferença se concentra nas bordas.

%%writefile tmp/mm_out_4.cpp
//| echo: false
// A partir daqui o "sujeito" dos exemplos de filtragem passa a ser o
// leopardo (mais textura e bordas que o mandril).
#include "morph.hpp"
#include <filesystem>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_leop = mm::_read_state("tmp/state/img_leop_12.png");
// [pdi:state-io:end]

    mm::Image img_gray = mm::gray(img_leop);

// [pdi:state-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp/state");
mm::write(img_gray, "tmp/state/img_gray_45.png");
// [pdi:state-io:end]
return 0;
}

Overwriting tmp/mm_out_4.cpp

!g++ -I. -std=c++17 tmp/mm_out_4.cpp -o tmp/mm_out_4 \
  && ./tmp/mm_out_4

3.4.5 Esempio Numerico: Correlazione Passo per Passo

Per rendere concreto il meccanismo della Equazione 3.11, si consideri il kernel di media 3×3 (\(a=b=1\), tutti i coefficienti \(= 1/9 \approx 0{,}111\)) applicato al patch 5×5 estratto dall’immagine del leopardo. La Figura 3.11 mostra il patch con griglia ed evidenzia in giallo la finestra 3×3 centrata sul pixel \([1,1]\):

%%writefile tmp/fig_03_patch.cpp
#define MM_OUT "tmp/fig_03_patch.png"
//| label: fig-03-patch
//| fig-cap: "*Patch* 5×5 extraído da imagem do leopardo (posição [250:255, 250:255]). A janela amarela destaca a vizinhança 3×3 centrada no pixel [1,1] onde a correlação será calculada."
//| echo: true
//| output: true

#include "morph.hpp"
#include <iostream>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray = mm::_read_state("tmp/state/img_gray_45.png");
// [pdi:state-io:end]

    mm::Image patch = mm::crop(img_gray, 250, 255, 250, 255);
    mm::Kernel B = mm::Kernel::ones(3);

    std::cout << "Patch 5×5 (intensidades):\n";
    std::cout << mm::drawImg(patch) << "\n";

    mm::drawImgKernel(patch, B, 1, 1, MM_OUT, 40);
    return 0;
}

Overwriting tmp/fig_03_patch.cpp

!g++ -I. -std=c++17 tmp/fig_03_patch.cpp -o tmp/fig_03_patch \
  && ./tmp/fig_03_patch \
  && test -f "tmp/fig_03_patch.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_patch.png"

Patch 5×5 (intensidades):
 94  96 103 113 115
107 104 103 107 114
 98 102 112 117 116
 81  91 112 122 118
 85  91 110 119 121

Processando pixel (x,y)=(1,1)  |  janela do kernel 3x3
 94  96 103 113 115
107 104 103 107 114
 98 102 112 117 116
 81  91 112 122 118
 85  91 110 119 121

try:
    mm.show(mm.read("tmp/fig_03_patch.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_patch.png (ver a versao Python)")

Figura 3.11: *Patch* 5×5 extraído da imagem do leopardo (posição [250:255, 250:255]). A janela amarela destaca a vizinhança 3×3 centrada no pixel [1,1] onde a correlação será calculada.

Per illustrare il calcolo della correlazione, si consideri il pixel nella posizione \([1,1]\) del patch 5×5 mostrato nella Figura 3.11.. Tale posizione è stata scelta solo per comodità didattica, poiché possiede un intorno 3×3 completo attorno a sé.

I valori di tale intorno corrispondono alla sottomatrice in alto a sinistra del patch:

\[ \text{vicinato} = \begin{bmatrix} 91 & 95 & 108 \\ 106 & 107 & 108 \\ 102 & 103 & 107 \end{bmatrix} \]

Applicando la Equazione 3.11 con il kernel di media:

\[ g[1,1] = \frac{ 91+95+108+106+107+108+102+103+107}{9} = \frac{927}{9} = 103 \]

Il risultato (103) è leggermente inferiore al valore originale del pixel centrale (107), poiché la media incorpora vicini di minore intensità, producendo l’effetto di smussamento. In pratica, l’algoritmo avvia l’elaborazione in \([0,0]\) e ripete lo stesso calcolo per ogni posizione dell’immagine, spostando la finestra fino a coprire l’intero dominio.

3.5 Filtraggio Spaziale di Levigatura

I filtri di levigatura (smoothing filters) attenuano le variazioni brusche di intensità, riducendo rumore e dettagli ad alta frequenza. Sono filtri passa-basso — preservano le componenti a bassa frequenza (strutture grandi) e attenuano quelle ad alta frequenza (rumore, bordi).

3.5.1 Filtro a Media (Box Filter)

Il filtro a media utilizza un kernel uniforme di dimensione \(n \times n\), dove tutti i coefficienti valgono \(1/n^2\):

\[ w_{\text{media}} = \frac{1}{n^2} \begin{bmatrix} 1 & \cdots & 1 \\ \vdots & \ddots & \vdots \\ 1 & \cdots & 1 \end{bmatrix}_{n \times n} \tag{3.13}\]

Ogni pixel di uscita è la media aritmetica degli \(n^2\) pixel del suo intorno. Si noti che la somma dei coefficienti è sempre 1 — la luminosità media dell’immagine viene preservata. Kernel più grandi producono una levigatura più aggressiva, ma sfumano progressivamente i bordi.

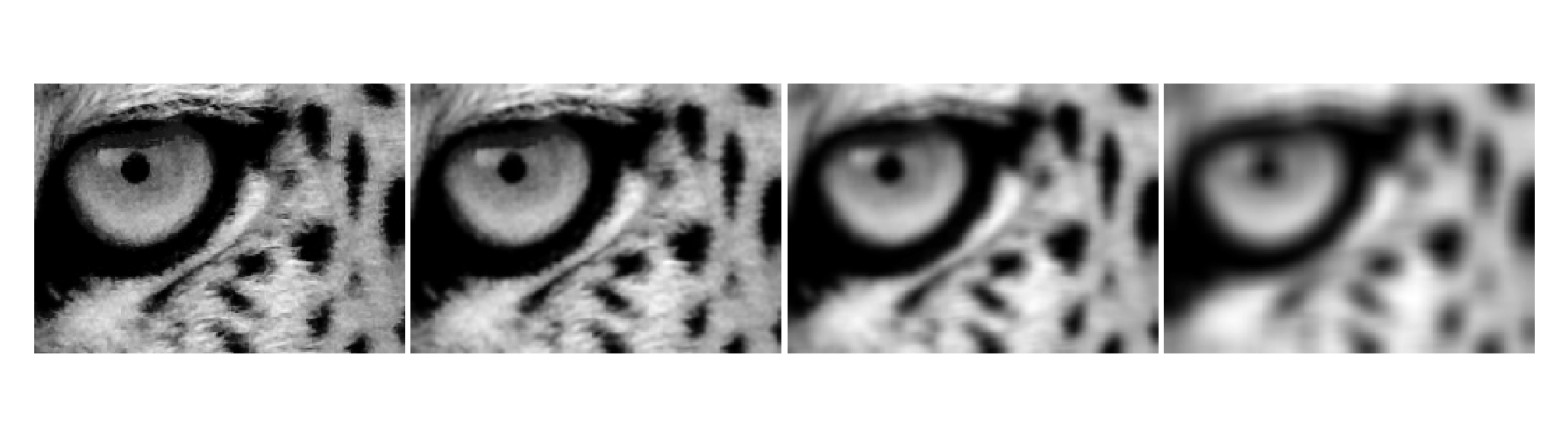

La Figura 3.12 mostra l’effetto del filtro di media con kernel \(3\times3\), \(7\times7\) e \(15\times15\) su un dettaglio dell’immagine del leopardo. I risultati sono stati ottenuti con mm::blur, che implementa il filtro di media tramite la funzione cv2.blur, equivalente alla convoluzione dell’immagine con un kernel uniforme i cui coefficienti sono \(h(x,y)=1/N^2\); in modo equivalente, lo stesso risultato può essere ottenuto con mm::conv, calcolando (\(g=f*h\)). Man mano che il kernel aumenta, più pixel contribuiscono a ciascun valore di uscita, intensificando la levigatura, riducendo il rumore e rendendo i dettagli fini e i bordi progressivamente più sfocati.

%%writefile tmp/fig_03_media.cpp
#define MM_OUT "tmp/fig_03_media.png"
//| label: fig-03-media
//| fig-cap: "Filtro de média com *kernels* de tamanho crescente (3×3, 7×7, 15×15). O borramento das bordas aumenta com o tamanho do *kernel*."
//| echo: true
//| output: true

#include "morph.hpp"
#include <iostream>
#include <string>
#include <vector>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray = mm::_read_state("tmp/state/img_gray_45.png");
// [pdi:state-io:end]

    // img_gray is provided

    // Detalhe da região do olho
    int y0 = 580, y1 = 740, x0 = 680, x1 = 900;

    mm::Image img_gray_crop = mm::crop(img_gray, y0, y1, x0, x1);

    std::vector<int> sizes = {3, 7, 15};
    std::vector<mm::Image> imgs;
    imgs.push_back(img_gray_crop);
    for (int k : sizes) {
        imgs.push_back(mm::blur(img_gray_crop, k));
    }

    std::vector<std::string> titles;
    titles.push_back("Original");
    for (int k : sizes) {
        titles.push_back("Média " + std::to_string(k) + "×" + std::to_string(k));
    }

    mm::show(imgs, MM_OUT, titles, 4);

    return 0;
}

Overwriting tmp/fig_03_media.cpp

!g++ -I. -std=c++17 tmp/fig_03_media.cpp -o tmp/fig_03_media \
  && ./tmp/fig_03_media \
  && test -f "tmp/fig_03_media.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_media.png"

[1] Original
[2] Média 3×3
[3] Média 7×7
[4] Média 15×15

try:
    mm.show(mm.read("tmp/fig_03_media.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_media.png (ver a versao Python)")

Figura 3.12: Filtro de média com *kernels* de tamanho crescente (3×3, 7×7, 15×15). O borramento das bordas aumenta com o tamanho do *kernel*.

3.5.2 Filtro Gaussiano

Il filtro gaussiano pesa i pixel dell’intorno secondo una funzione gaussiana bidimensionale:

\[ G(s,t) = \frac{1}{2\pi\sigma^2}\,e^{-\frac{s^2+t^2}{2\sigma^2}} \tag{3.14}\]

dove \(\sigma\) è la deviazione standard e controlla il raggio di influenza. I pixel più vicini al centro hanno peso maggiore; i pixel distanti vengono progressivamente ignorati.

A Figura 3.13 apresenta o kernel Gaussiano \(5\times5\) gerado para \(\sigma=1\). O kernel foi costruído a partir do produto externo de due vettori Gaussiani unidimensionali e successivamente normalizzato affinché la somma dei suoi coefficienti sia uguale a \(1\). Si osserva che i pesi maggiori si concentrano al centro della matrice, decrescendo radialmente verso i bordi. Questa distribuzione fa sì che i pixel centrali abbiano maggiore influenza sul risultato del filtraggio, contribuendo a una smussatura più naturale e con una migliore conservazione dei bordi rispetto al filtro della media.

%%writefile tmp/fig_03_gauss_kernel.cpp
#define MM_OUT "tmp/fig_03_gauss_kernel.png"
// Compile with: g++ -std=c++17 program.cpp -o program $(pkg-config --cflags --libs opencv4) -lmorph
#include "morph.hpp"
#include <iostream>
#include <iomanip>
#include <vector>

//| label: fig-03-gauss-kernel
//| fig-cap: "*Kernel* Gaussiano 5×5 (σ=1): resposta ao impulso do filtro — pesos maiores no centro, decrescendo radialmente."
//| echo: true
//| output: true

int main() {
    mm::Kernel w = mm::Kernel::gaussian(5, 1.0);   // mm::Kernel::gaussian(5, 1.0) na morph.hpp

    std::cout << "Kernel Gaussiano 5x5 (s=1), normalizado:\n";
    for (int y = 0; y < 5; y++) {
        std::cout << "  ";
        for (int x = 0; x < 5; x++) {
            std::cout << std::fixed << std::setprecision(4) << w.at(y, x) << "  ";
        }
        std::cout << "\n";
    }
    std::cout << std::fixed << std::setprecision(4)
              << "Peso central [2,2] = " << w.at(2, 2)
              << "   |   canto [0,0] = " << w.at(0, 0) << "\n";

    // Visualização: resposta do filtro Gaussiano a um impulso central
    mm::Image impulso(5, 5);
    impulso.at(2, 2) = 255;
    mm::drawImgPlt(mm::gaussian(impulso, 5, 1.0), MM_OUT, 40);

    return 0;
}

Overwriting tmp/fig_03_gauss_kernel.cpp

!g++ -I. -std=c++17 tmp/fig_03_gauss_kernel.cpp -o tmp/fig_03_gauss_kernel \
  && ./tmp/fig_03_gauss_kernel \
  && test -f "tmp/fig_03_gauss_kernel.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_gauss_kernel.png"

Kernel Gaussiano 5x5 (s=1), normalizado:
  0.0030  0.0133  0.0219  0.0133  0.0030
  0.0133  0.0596  0.0983  0.0596  0.0133
  0.0219  0.0983  0.1621  0.0983  0.0219
  0.0133  0.0596  0.0983  0.0596  0.0133
  0.0030  0.0133  0.0219  0.0133  0.0030
Peso central [2,2] = 0.1621   |   canto [0,0] = 0.0030
 3  7 11  7  3
 7 15 25 15  7
11 25 41 25 11
 7 15 25 15  7
 3  7 11  7  3

try:
    mm.show(mm.read("tmp/fig_03_gauss_kernel.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_gauss_kernel.png (ver a versao Python)")

Figura 3.13: *Kernel* Gaussiano 5×5 (σ=1): resposta ao impulso do filtro — pesos maiores no centro, decrescendo radialmente.

Vantaggio computazionale della separabilità

Si consideri un kernel quadrato di dimensione \(n \times n\). Se tale filtro è separabile (come quello gaussiano), la convoluzione 2D può essere decomposta in due convoluzioni 1D: una orizzontale e una verticale.

In questo caso, il costo per pixel passa da circa \(O(n^2)\) operazioni (convoluzione 2D diretta) a \(O(2n)\) operazioni (due convoluzioni 1D). La complessità viene quindi ridotta in modo significativo, rendendo l’elaborazione più efficiente.

Rispetto al filtro medio, il filtro gaussiano:

Preserva meglio i bordi — la ponderazione radiale smussa senza creare transizioni brusche;
Non introduce anelli (ringing) nel dominio della frequenza, poiché la gaussiana è la propria trasformata di Fourier (Capitolo 5);
È controllato da \(\sigma\) — aumentare \(\sigma\) equivale ad aumentare il raggio di smussamento in modo continuo e prevedibile.

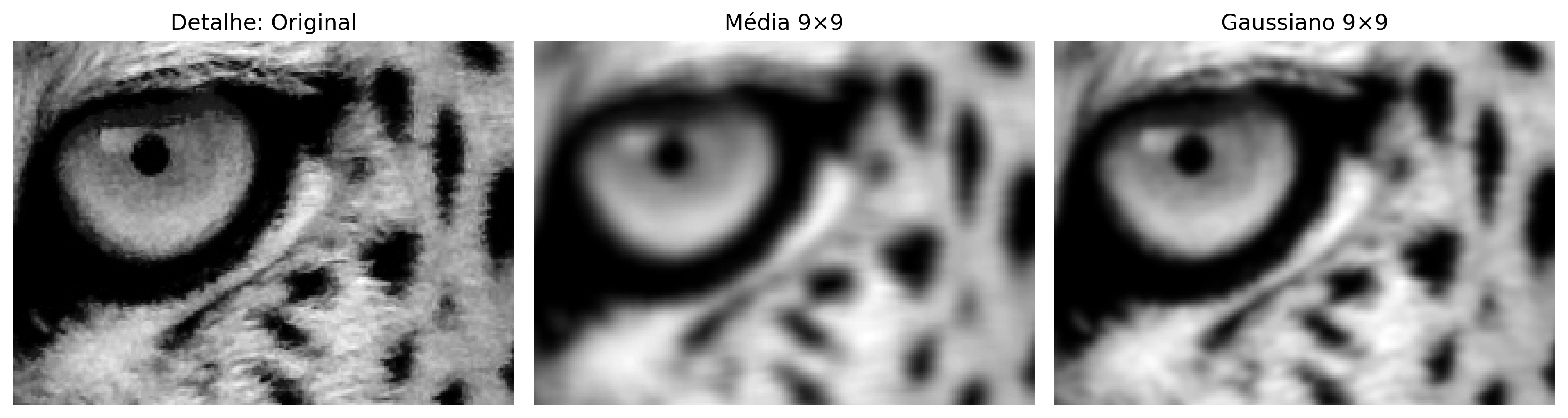

La Figura 3.14 confronta i filtri media e gaussiano applicati all’immagine del leopardo utilizzando una finestra \(9\times9\). Il filtro media è stato implementato tramite convoluzione con un kernel uniforme, in cui tutti gli \(81\) pixel dell’intorno possiedono lo stesso peso (\(1/81\)), mentre il filtro gaussiano è stato ottenuto con cv2.GaussianBlur, utilizzando pesi definiti da una distribuzione gaussiana. Entrambi riducono il rumore e levigano l’immagine, ma il filtro gaussiano preserva meglio i bordi e i dettagli locali, come si può osservare nella regione ingrandita dell’occhio.

La Figura 3.14 confronta i filtri media e gaussiano applicati a un dettaglio dell’immagine del leopardo con kernel \(9\times 9\). Il filtro media è stato ottenuto con mm::blur, equivalente alla convoluzione con un kernel uniforme i cui coefficienti valgono \(1/81\), mentre il filtro gaussiano è stato ottenuto con mm::gaussian, equivalente alla convoluzione con un kernel generato a partire da una distribuzione gaussiana. Entrambi promuovono levigatura e riduzione del rumore, ma il filtro gaussiano attribuisce un peso maggiore ai pixel centrali dell’intorno, preservando meglio i bordi e i dettagli locali, come si può osservare nella regione ingrandita dell’occhio.

%%writefile tmp/fig_03_gauss.cpp
#define MM_OUT "tmp/fig_03_gauss.png"
#include "morph.hpp"
#include <iostream>
#include <vector>
#include <string>
#include <filesystem>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray = mm::_read_state("tmp/state/img_gray_45.png");
// [pdi:state-io:end]

    //| label: fig-03-gauss
    //| fig-cap: "Comparação entre filtro de média e Gaussiano (*kernel* 9×9, σ=0). O Gaussiano preserva melhor as bordas, visível no detalhe do rosto."
    //| echo: true
    //| output: true

    mm::Image img_media9 = mm::blur(img_gray, 9);
    mm::Image img_gauss9 = mm::gaussian(img_gray, 9, 0);

    // Detalhe da região do olho
    mm::Image img_gray_crop = mm::crop(img_gray, 580, 740, 680, 900);
    mm::Image img_media9_crop = mm::crop(img_media9, 580, 740, 680, 900);
    mm::Image img_gauss9_crop = mm::crop(img_gauss9, 580, 740, 680, 900);

    mm::show(
        std::vector<mm::Image>{img_gray_crop, img_media9_crop, img_gauss9_crop},
        MM_OUT,
        std::vector<std::string>{"Detalhe: Original", "Média 9×9", "Gaussiano 9×9"},
        3
    );


// [pdi:state-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp/state");
mm::write(img_gray_crop, "tmp/state/img_gray_crop_58.png");
// [pdi:state-io:end]

// [pdi:panel-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp");
mm::write(img_gray_crop, "tmp/fig_03_gauss_0.png");
mm::write(img_media9_crop, "tmp/fig_03_gauss_1.png");
mm::write(img_gauss9_crop, "tmp/fig_03_gauss_2.png");
// [pdi:panel-io:end]
return 0;
}

Overwriting tmp/fig_03_gauss.cpp

!g++ -I. -std=c++17 tmp/fig_03_gauss.cpp -o tmp/fig_03_gauss \
  && ./tmp/fig_03_gauss \
  && test -f "tmp/fig_03_gauss.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_gauss.png"

[1] Detalhe: Original
[2] Média 9×9
[3] Gaussiano 9×9

try:
    mm.show(
        [
            mm.read("tmp/fig_03_gauss_0.png"),
            mm.read("tmp/fig_03_gauss_1.png"),
            mm.read("tmp/fig_03_gauss_2.png"),
        ],
        titles=[
            'Detalhe: Original',
            'Média 9×9',
            'Gaussiano 9×9',
        ],
        cols=3,
        figsize=(12, 8),
    )
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_gauss_0.png (ver a versao Python)")

Figura 3.14: Comparação entre filtro de média e Gaussiano (*kernel* 9×9, σ=0). O Gaussiano preserva melhor as bordas, visível no detalhe do rosto.

3.6 Filtraggio Spaziale di Enfasi

I filtri di enfasi (sharpening filters) enfatizzano le transizioni brusche di intensità, aumentando la nitidezza e la visibilità dei bordi. Sono filtri passa-alto — amplificano le componenti ad alta frequenza (bordi, texture) e sopprimono quelle a bassa frequenza (regioni uniformi).

L’intuizione è semplice: se sottraiamo da un’immagine la sua versione attenuata (che contiene solo le basse frequenze), ciò che resta sono le alte frequenze — bordi e dettagli. Sommando questo residuo all’immagine originale, il contrasto locale aumenta:

\[ g = f + k\,(f - f_{\text{suave}}), \quad k > 0 \tag{3.15}\]

La Figura 3.15 illustra questo processo su un segnale 1D sintetico con tre strutture distinte: un gradino largo, un picco sottile e una rampa dolce. Nel pannello ①, il segnale originale \(f(x)\); nel ②, la versione attenuata \(f_{\text{suave}}(x)\) ottenuta mediante media mobile — si noti come il picco sottile venga attenuato. Il pannello ③ mostra il residuo \(f - f_{\text{suave}}\), che conserva solo le transizioni brusche. Infine, il pannello ④ mostra \(g(x)\): il picco, prima attenuato, viene ripristinato e amplificato rispetto all’originale. Regolate \(k\) e la dimensione della finestra per osservare il trade-off tra nitidezza e amplificazione del rumore.

I filtri di enfasi formalizzano questa idea direttamente nel kernel, senza necessità di due fasi separate.

🎮 Simulatore: Filtraggio Spaziale di Enfasi 1D g = f + k·(f − f_smooth)

Parametro k (Enfasi) k = 1.5

Finestra di Smussamento (punti) finestra = 9

Livello di Rumore σ σ = 0.04

① f(x) — Segnale Originale

↓ filtro passa-basso (media mobile)

② f_smooth(x) — Picco Attenuato dal Filtro

↓ sottrazione: f − f_smooth

③ Residuo (f − f_smooth) — Alte Frequenze / Bordi

↓ somma: f + k · residuo

④ g(x) — Segnale con Picco Enfatizzato

Figura 3.15: Simulatore: Filtraggio Spaziale di Enfasi 1D (Unsharp Masking e High-Boost)

3.6.1 Laplaciano

Il Laplaciano è un operatore di derivata seconda isotropico, cioè risponde in modo uguale alle variazioni in tutte le direzioni, a differenza degli operatori di derivata prima, come Sobel e Prewitt, che sono direzionali:

\[ \nabla^2 f = \frac{\partial^2 f}{\partial x^2} + \frac{\partial^2 f}{\partial y^2} \tag{3.16}\]

Una proprietà importante della derivata seconda è che il suo valore è prossimo allo zero nelle regioni uniformi ed elevato nelle transizioni di intensità. Così, sottraendo il Laplaciano dall’immagine originale, si rafforzano bordi e dettagli, aumentando il contrasto locale:

\[ g(x,y) = f(x,y) - \nabla^2 f(x,y) \tag{3.17}\]

Nella forma discreta, la derivata seconda in \(x\) è approssimata da \(f(x+1,y) - 2f(x,y) + f(x-1,y)\), e analogamente in \(y\). Sommando le due direzioni, si ottiene il kernel \(w_4\) (4-vicini) o \(w_8\) (8-vicini, includendo le diagonali):

\[ w_4 = \begin{bmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{bmatrix}, \qquad w_8 = \begin{bmatrix} 1 & 1 & 1 \\ 1 & -8 & 1 \\ 1 & 1 & 1 \end{bmatrix} \tag{3.18}\]

Somma zero e centro negativo

Entrambi i kernel hanno somma dei coefficienti pari a zero: nelle regioni uniformi, l’uscita è 0 — il Laplaciano non modifica la luminosità media, ma rileva solo le variazioni. Il centro negativo indica che il pixel viene confrontato con i suoi vicini: quanto più esso si distingue (verso l’alto o verso il basso), tanto maggiore è il valore assoluto del Laplaciano in quel punto.

Nell’esempio seguente, il pixel centrale \([1,1]=107\) possiede vicini \(\{95, 106, 108, 103\}\). Poiché questi valori sono tra loro prossimi, la regione è quasi uniforme e il Laplaciano restituisce un valore basso, producendo poco miglioramento. Nelle regioni di bordo, dove vi sono differenze maggiori tra il pixel centrale e i suoi vicini, il Laplaciano assume valori più elevati (positivi o negativi), e l’operazione di Equazione 3.17 intensifica queste transizioni.

La Figura 3.16 illustra il calcolo del Laplaciano con il kernel \(w_4\) in un intorno \(3\times3\) evidenziato all’interno di un patch \(5\times5\). L’esempio mostra il valore ottenuto dall’operatore e il corrispondente pixel migliorato nell’immagine di uscita, che passa da 107 a 123.

%%writefile tmp/fig_03_laplaciano_patch.cpp
#define MM_OUT "tmp/fig_03_laplaciano_patch.png"
//| label: fig-03-laplaciano-patch
//| fig-cap: "*Kernel* Laplaciano w4 sobre o *patch* 5×5: a janela amarela destaca a vizinhança 3×3 onde o operador de segunda derivada é calculado."
//| echo: true
//| output: true

#include "morph.hpp"
#include <iostream>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray = mm::_read_state("tmp/state/img_gray_45.png");
// [pdi:state-io:end]

    // As variáveis img_gray são pré-inicializadas aqui

    mm::Image patch = mm::crop(img_gray, 250, 255, 250, 255);
    mm::Kernel B{{1,1,1},{1,1,1},{1,1,1}};

    std::cout << "Patch 5x5 (intensidades):\n";
    std::cout << mm::drawImg(patch) << "\n";

    mm::drawImgKernel(patch, B, 1, 1, MM_OUT);

    return 0;
}

Overwriting tmp/fig_03_laplaciano_patch.cpp

!g++ -I. -std=c++17 tmp/fig_03_laplaciano_patch.cpp -o tmp/fig_03_laplaciano_patch \
  && ./tmp/fig_03_laplaciano_patch \
  && test -f "tmp/fig_03_laplaciano_patch.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_laplaciano_patch.png"

Patch 5x5 (intensidades):
 94  96 103 113 115
107 104 103 107 114
 98 102 112 117 116
 81  91 112 122 118
 85  91 110 119 121

Processando pixel (x,y)=(1,1)  |  janela do kernel 3x3
 94  96 103 113 115
107 104 103 107 114
 98 102 112 117 116
 81  91 112 122 118
 85  91 110 119 121

try:
    mm.show(mm.read("tmp/fig_03_laplaciano_patch.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_laplaciano_patch.png (ver a versao Python)")

Figura 3.16: *Kernel* Laplaciano w4 sobre o *patch* 5×5: a janela amarela destaca a vizinhança 3×3 onde o operador de segunda derivada é calculado.

Figura 3.17 confronta l’applicazione dei kernel laplaciani \(w_4\) e \(w_8\) su un ritaglio più ampio dell’immagine del leopardo. Per ciascun caso, vengono mostrate la risposta grezza dell’operatore, che evidenzia i bordi e le transizioni di intensità, e l’immagine ottenuta dopo l’enfatizzazione mediante sottrazione del laplaciano. Si osserva che il kernel \(w_8\), considerando anche i vicini diagonali, produce una risposta più intensa e rileva variazioni in più direzioni, risultando in un’enfatizzazione lievemente più marcata.

%%writefile tmp/fig_03_laplaciano.cpp
#define MM_OUT "tmp/fig_03_laplaciano.png"
//| label: fig-03-laplaciano
//| fig-cap: "Laplaciano applicato all'immagine del leopardo: risposta grezza (bordi) con w4 e w8, e immagini migliorate mediante sottrazione del Laplaciano. w8 è più sensibile alle diagonali."
//| echo: true
//| output: true

#include "morph.hpp"
#include <iostream>
#include <vector>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray_crop = mm::_read_state("tmp/state/img_gray_crop_58.png");
// [pdi:state-io:end]

    // Le variabili img_gray_crop sono già inizializzate qui

    mm::Kernel w4{{0, 1, 0},
                  {1, -4, 1},
                  {0, 1, 0}};
    mm::Kernel w8{{1, 1, 1},
                  {1, -8, 1},
                  {1, 1, 1}};

    mm::show(
        std::vector<mm::Image>{img_gray_crop,
                               mm::laplacian_viz(img_gray_crop, w4),
                               mm::laplacian(img_gray_crop, w4),
                               img_gray_crop,
                               mm::laplacian_viz(img_gray_crop, w8),
                               mm::laplacian(img_gray_crop, w8)},
        MM_OUT,
        std::vector<std::string>{"Original", "Laplaciano w4", "Realce w4",
                                 "Original", "Laplaciano w8", "Realce w8"},
        3
    );

    return 0;
}

Overwriting tmp/fig_03_laplaciano.cpp

!g++ -I. -std=c++17 tmp/fig_03_laplaciano.cpp -o tmp/fig_03_laplaciano \
  && ./tmp/fig_03_laplaciano \
  && test -f "tmp/fig_03_laplaciano.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_laplaciano.png"

[1] Original
[2] Laplaciano w4
[3] Realce w4
[4] Original
[5] Laplaciano w8
[6] Realce w8

try:
    mm.show(mm.read("tmp/fig_03_laplaciano.png"), figsize=(14, 8))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_laplaciano.png (ver a versao Python)")

Figura 3.17: Laplaciano aplicado à imagem do leopardo: resposta bruta (bordas) com w4 e w8, e imagens realçadas pela subtração do Laplaciano. w8 é mais sensível às diagonais.

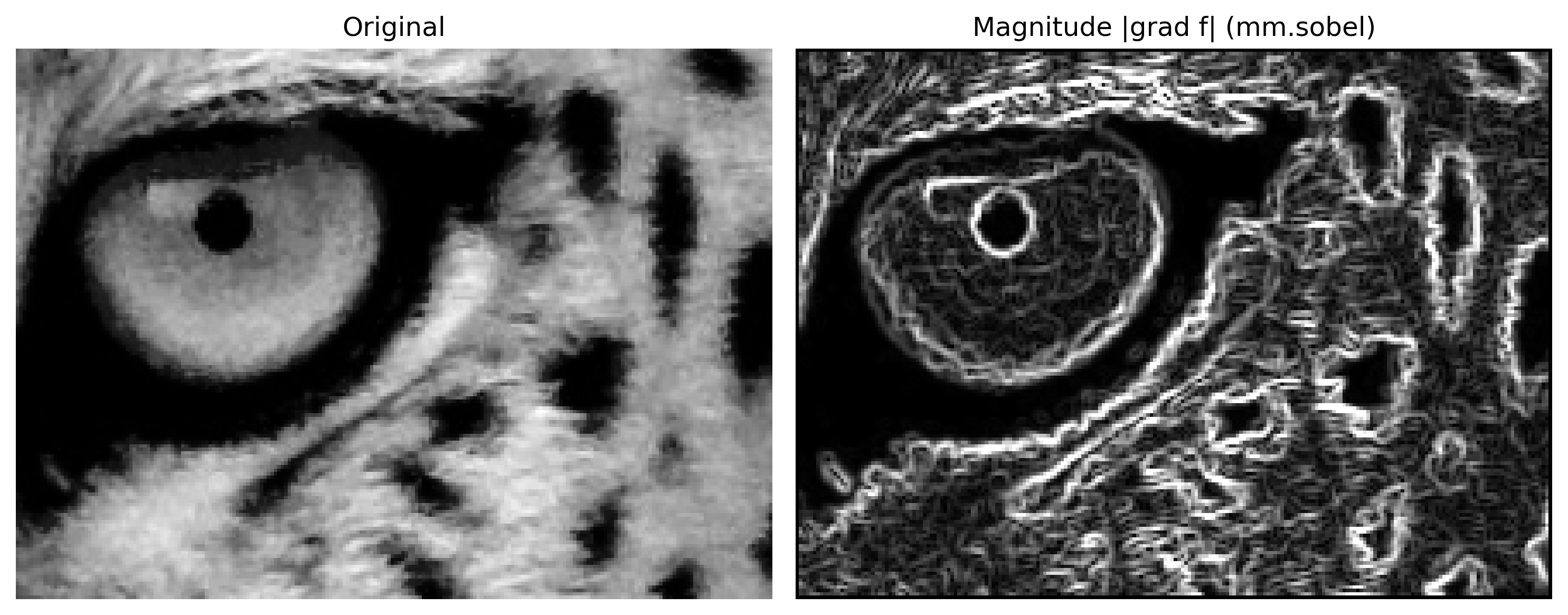

3.6.2 Operatore di Sobel

L’operatore di Sobel stima le derivate parziali del primo ordine nelle direzioni orizzontale e verticale. A differenza del Laplaciano (derivata seconda), il Sobel è direzionale e più robusto al rumore, poiché ogni kernel combina una derivata con un smoothing gaussiano perpendicolare:

\[ G_x = \begin{bmatrix} -1 & 0 & 1 \\ -2 & 0 & 2 \\ -1 & 0 & 1 \end{bmatrix} * f, \qquad G_y = \begin{bmatrix} -1 & -2 & -1 \\ 0 & 0 & 0 \\ 1 & 2 & 1 \end{bmatrix} * f \tag{3.19}\]

\(G_x\) rileva i bordi verticali (variazione nella direzione \(x\)); \(G_y\) rileva i bordi orizzontali (variazione nella direzione \(y\)). I pesi \(\{1,2,1\}\) nella direzione perpendicolare corrispondono allo smoothing gaussiano 1D, che riduce la sensibilità al rumore.

Sobel è correlazione, non convoluzione

I kernel di Sobel sono asimmetrici — la rotazione di 180° modifica il risultato. cv2.Sobel implementa la correlazione incrociata (come cv2.filter2D). Per ottenere la derivata direzionale corretta, i segni sono già definiti per la correlazione: \(G_x\) restituisce valori positivi dove l’intensità cresce da sinistra a destra.

La magnitudine del gradiente combina le due componenti, rappresentando la forza del bordo indipendentemente dalla direzione:

\[ |\nabla f| = \sqrt{G_x^2 + G_y^2} \tag{3.20}\]

E la direzione del gradiente (perpendicolare al bordo) è:

\[ \theta = \arctan\left(\frac{G_y}{G_x}\right) \tag{3.21}\]

Per illustrare numericamente, si calcolano \(G_x\) e \(G_y\) manualmente sul pixel centrale \([1,1]\) del patch 5×5:

Il valore ridotto di \(|{\nabla f}|\) in questo patch conferma che la regione è quasi uniforme, poiché il gradiente assume valori elevati solo dove vi sono cambiamenti significativi di intensità. La Figura 3.18 applica l’operatore di Sobel a un ritaglio più ampio dell’immagine del leopardo. Vengono presentate le risposte orizzontale (\(G_x\)) e verticale (\(G_y\)), ottenute per convoluzione con i rispettivi kernel di Sobel, oltre alla magnitudine \(|{\nabla f}|\), calcolata dalla combinazione di entrambe. Mentre \(G_x\) evidenzia i bordi verticali e \(G_y\) quelli orizzontali, la magnitudine mette in risalto i bordi in qualsiasi direzione.

%%writefile tmp/fig_03_sobel.cpp
#define MM_OUT "tmp/fig_03_sobel.png"
#include "morph.hpp"
#include <iostream>
#include <vector>
#include <filesystem>

//| label: fig-03-sobel
//| fig-cap: "Operador de Sobel na imagem do leopardo: a magnitude |∇f| combina os gradientes horizontal e vertical, revelando todas as bordas. A decomposição Gx/Gy com sinal fica na trilha Python — mm::sobel devolve a magnitude já com clip."
//| echo: true
//| output: true

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray_crop = mm::_read_state("tmp/state/img_gray_crop_58.png");
// [pdi:state-io:end]

    mm::Image mag = mm::sobel(img_gray_crop);

    mm::show(std::vector<mm::Image>{img_gray_crop, mag},
             MM_OUT,
             std::vector<std::string>{"Original", "Magnitude |grad f| (mm.sobel)"}, 2);


// [pdi:panel-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp");
mm::write(img_gray_crop, "tmp/fig_03_sobel_0.png");
mm::write(mag, "tmp/fig_03_sobel_1.png");
// [pdi:panel-io:end]
return 0;
}

Overwriting tmp/fig_03_sobel.cpp

!g++ -I. -std=c++17 tmp/fig_03_sobel.cpp -o tmp/fig_03_sobel \
  && ./tmp/fig_03_sobel \
  && test -f "tmp/fig_03_sobel.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_sobel.png"

[1] Original
[2] Magnitude |grad f| (mm.sobel)

try:
    mm.show(
        [
            mm.read("tmp/fig_03_sobel_0.png"),
            mm.read("tmp/fig_03_sobel_1.png"),
        ],
        titles=[
            'Original',
            'Magnitude |grad f| (mm.sobel)',
        ],
        cols=2,
    )
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_sobel_0.png (ver a versao Python)")

Figura 3.18: Operador de Sobel na imagem do leopardo: a magnitude |∇f| combina os gradientes horizontal e vertical, revelando todas as bordas. A decomposição Gx/Gy com sinal fica na trilha Python — mm::sobel devolve a magnitude já com clip.

3.6.3 Operatore di Prewitt

L’operatore di Prewitt è strutturalmente identico a Sobel, ma sostituisce la ponderazione gaussiana \(\{1,2,1\}\) con pesi uniformi \(\{1,1,1\}\):

\[ G_x = \begin{bmatrix} -1 & 0 & 1 \\ -1 & 0 & 1 \\ -1 & 0 & 1 \end{bmatrix} * f, \qquad G_y = \begin{bmatrix} -1 & -1 & -1 \\ 0 & 0 & 0 \\ 1 & 1 & 1 \end{bmatrix} * f \tag{3.22}\]

La magnitudine e la direzione del gradiente seguono le stesse equazioni di Sobel (Equazione 3.20 e Equazione 3.21). La differenza pratica è che Prewitt è leggermente più sensibile al rumore — l’appianamento perpendicolare uniforme pondera meno il pixel centrale della linea — ma è computazionalmente più semplice. In immagini a basso rumore i risultati sono equivalenti.

%%writefile tmp/fig_03_prewitt.cpp
#define MM_OUT "tmp/fig_03_prewitt.png"
//| label: fig-03-prewitt
//| fig-cap: "Operador de Prewitt: magnitude do gradiente, comparável ao Sobel mas sem a ponderação central. mm::prewitt devolve |∇f| com clip."
//| echo: true
//| output: true

#include "morph.hpp"
#include <iostream>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray_crop = mm::_read_state("tmp/state/img_gray_crop_58.png");
// [pdi:state-io:end]

    // img_gray_crop è già disponibile come variabile valida
    mm::show(std::vector<mm::Image>{img_gray_crop, mm::prewitt(img_gray_crop)},
             MM_OUT,
             std::vector<std::string>{"Original", "Magnitude |grad f| (mm.prewitt)"},
             2);
    return 0;
}

Overwriting tmp/fig_03_prewitt.cpp

!g++ -I. -std=c++17 tmp/fig_03_prewitt.cpp -o tmp/fig_03_prewitt \
  && ./tmp/fig_03_prewitt \
  && test -f "tmp/fig_03_prewitt.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_prewitt.png"

[1] Original
[2] Magnitude |grad f| (mm.prewitt)

try:
    mm.show(mm.read("tmp/fig_03_prewitt.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_prewitt.png (ver a versao Python)")

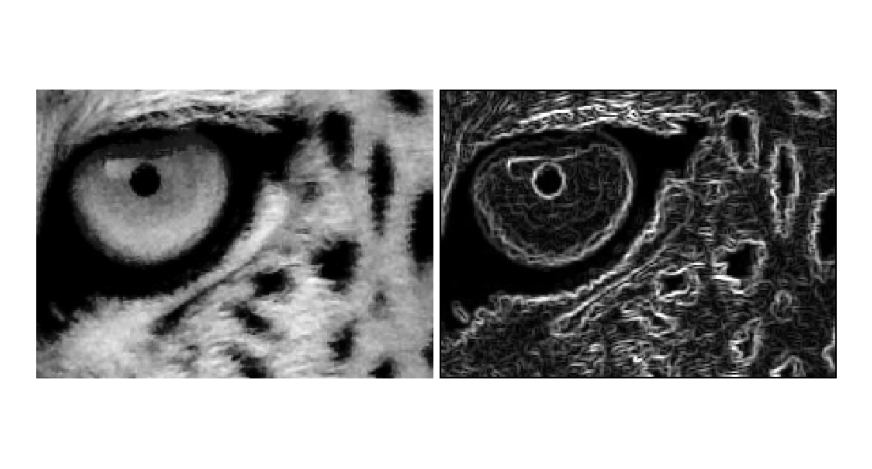

Figura 3.19: Operador de Prewitt: magnitude do gradiente, comparável ao Sobel mas sem a ponderação central. mm::prewitt devolve |∇f| com clip.

3.6.4 Unsharp Masking (USM)

L’Unsharp Masking è una tecnica classica di miglioramento della nitidezza, originaria della fotografia analogica, oggi ampiamente utilizzata nei software di editing delle immagini. L’idea centrale è estrarre le componenti ad alta frequenza dell’immagine (bordi e dettagli) e sommarle nuovamente all’originale con un peso \(k\):

Tabella 3.3: Fasi dell’Unsharp Masking.

Fase	Operazione	Descrizione
1	\(\bar{f} = f * G_\sigma\)	Smussa con una gaussiana — mantiene le basse frequenze
2	\(m = f - \bar{f}\)	Maschera: differenza = alte frequenze (bordi)
3	\(g = f + k \cdot m\)	Somma ponderata della maschera all’originale

Sostituendo la fase 2 nella fase 3, si ottiene l’espressione compatta:

\[ g = f + k\,(f - f*G_\sigma) = (1+k)\,f - k\,(f*G_\sigma) \tag{3.23}\]

Il parametro \(k\) controlla l’intensità del miglioramento:

\(k = 0\): nessun miglioramento (\(g = f\));
\(k = 1\): USM classico — raddoppia il contributo delle alte frequenze;
\(k > 1\): High Boost Filtering — amplificazione oltre il doppio, utile per immagini molto sfocate.

Amplificazione del rumore

L’USM non distingue i bordi dal rumore — entrambi sono componenti ad alta frequenza. Per valori elevati di \(k\), il rumore presente nell’immagine viene amplificato insieme ai bordi. Per questo motivo, è consigliabile applicare una leggera smussatura prima dell’USM su immagini rumorose, oppure utilizzare un \(\sigma\) piccolo nella gaussiana.

Per illustrare le fasi dell’USM, la Figura 3.20 applica il metodo a una patch \(30\times30\) dell’immagine del leopardo, utilizzando \(\sigma=1\) e \(k=1\). Inizialmente, l’immagine viene smussata da un filtro gaussiano. Successivamente, la maschera ad alta frequenza si ottiene dalla differenza tra l’immagine originale e quella smussata. Infine, tale maschera viene sommata all’immagine originale, rafforzando bordi e dettagli. La figura presenta le tre fasi del processo e il risultato finale dell’enhancement.

%%writefile tmp/fig_03_usm2.cpp
#define MM_OUT "tmp/fig_03_usm2.png"
#include "morph.hpp"
#include <iostream>
#include <vector>
#include <filesystem>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray_crop = mm::_read_state("tmp/state/img_gray_crop_58.png");
// [pdi:state-io:end]

    //| label: fig-03-usm2
    //| fig-cap: "Realce por *Unsharp Masking* num *patch* do leopardo: mm::usm faz suavização Gaussiana, subtrai da original (máscara de alta frequência) e reintroduz a máscara realçada."
    //| echo: true
    //| output: true

    mm::Image patch = mm::crop(img_gray_crop, 35, 65, 45, 75);

    mm::Image p_suave = mm::gaussian(patch, 7, 1.0);   // suavização Gaussiana
    mm::Image p_usm   = mm::usm(patch, 1.0);           // realce completo (k = 1.0)

    mm::show(std::vector<mm::Image>{patch, p_suave, p_usm},
             MM_OUT,
             std::vector<std::string>{"Patch original", "Suavizado (σ=1)", "Realçado USM (k=1)"}, 3);


// [pdi:panel-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp");
mm::write(patch, "tmp/fig_03_usm2_0.png");
mm::write(p_suave, "tmp/fig_03_usm2_1.png");
mm::write(p_usm, "tmp/fig_03_usm2_2.png");
// [pdi:panel-io:end]
return 0;
}

Overwriting tmp/fig_03_usm2.cpp

!g++ -I. -std=c++17 tmp/fig_03_usm2.cpp -o tmp/fig_03_usm2 \
  && ./tmp/fig_03_usm2 \
  && test -f "tmp/fig_03_usm2.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_usm2.png"

[1] Patch original
[2] Suavizado (σ=1)
[3] Realçado USM (k=1)

try:
    mm.show(
        [
            mm.read("tmp/fig_03_usm2_0.png"),
            mm.read("tmp/fig_03_usm2_1.png"),
            mm.read("tmp/fig_03_usm2_2.png"),
        ],
        titles=[
            'Patch original',
            'Suavizado (σ=1)',
            'Realçado USM (k=1)',
        ],
        cols=3,
    )
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_usm2_0.png (ver a versao Python)")

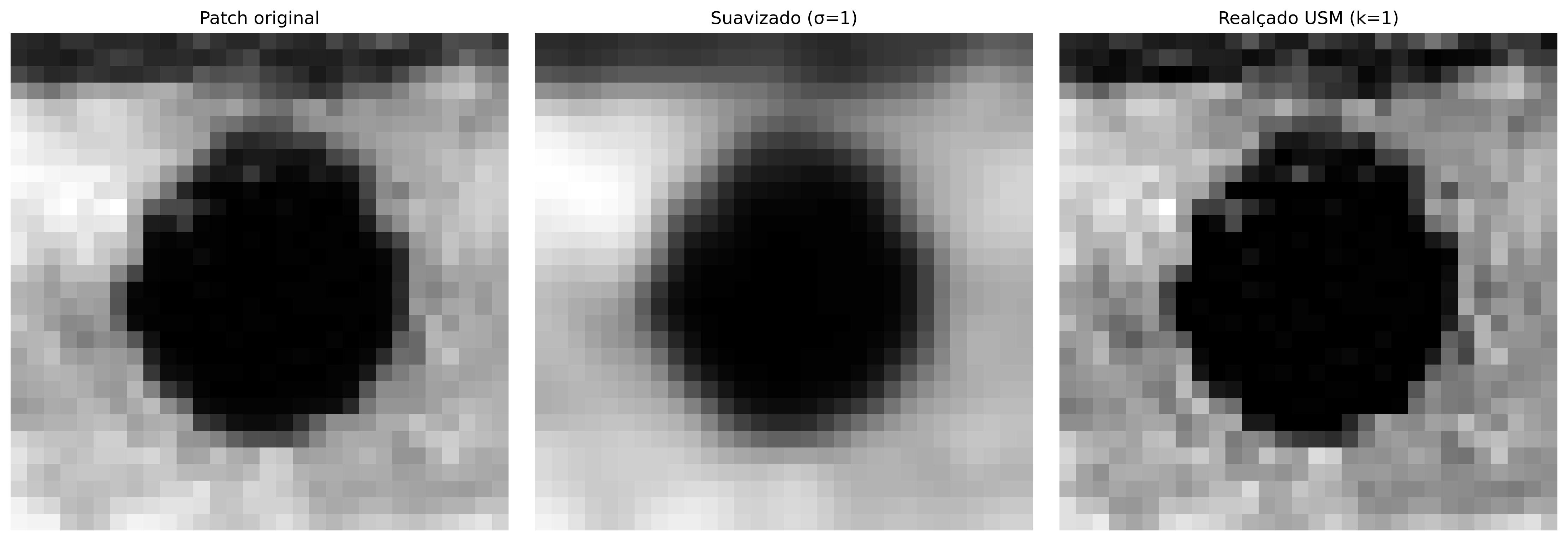

Figura 3.20: Realce por *Unsharp Masking* num *patch* do leopardo: mm::usm faz suavização Gaussiana, subtrai da original (máscara de alta frequência) e reintroduz a máscara realçada.

La Figura 3.21 applica il metodo USM a un ritaglio più ampio dell’immagine del leopardo utilizzando \(\sigma=1\) e diversi valori del fattore di guadagno \(k\). In tutti i casi, la maschera ad alta frequenza è ottenuta dalla differenza tra l’immagine originale e la sua versione smussata tramite filtro gaussiano. Il parametro \(k\) controlla l’intensità del miglioramento: valori più piccoli producono un aumento sottile della nitidezza, mentre valori più grandi rafforzano progressivamente bordi e dettagli. Si osserva che, per valori elevati di \(k\), compaiono aloni attorno ai bordi e il rumore presente nell’immagine viene amplificato.

%%writefile tmp/fig_03_usm.cpp
#define MM_OUT "tmp/fig_03_usm.png"
//| label: fig-03-usm
//| fig-cap: "*Unsharp Masking* na imagem do leopardo com σ=1 e k de 0.5 a 8.0. Para k>2 surgem halos nas bordas e o ruído de fundo aparece."
//| echo: true
//| output: true

#include "morph.hpp"
#include <iostream>
#include <vector>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray_crop = mm::_read_state("tmp/state/img_gray_crop_58.png");
// [pdi:state-io:end]

    // img_gray_crop is pre-initialized

    mm::show(
        std::vector<mm::Image>{img_gray_crop,
             mm::usm(img_gray_crop, 0.5), mm::usm(img_gray_crop, 1.0),
             mm::usm(img_gray_crop, 3.0), mm::usm(img_gray_crop, 5.0),
             mm::usm(img_gray_crop, 8.0)},
        MM_OUT,
        std::vector<std::string>{"Original", "USM k=0.5", "USM k=1.0", "USM k=3.0", "USM k=5.0", "USM k=8.0"},
        3
    );

    return 0;
}

Overwriting tmp/fig_03_usm.cpp

!g++ -I. -std=c++17 tmp/fig_03_usm.cpp -o tmp/fig_03_usm \
  && ./tmp/fig_03_usm \
  && test -f "tmp/fig_03_usm.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_usm.png"

[1] Original
[2] USM k=0.5
[3] USM k=1.0
[4] USM k=3.0
[5] USM k=5.0
[6] USM k=8.0

try:
    mm.show(mm.read("tmp/fig_03_usm.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_usm.png (ver a versao Python)")

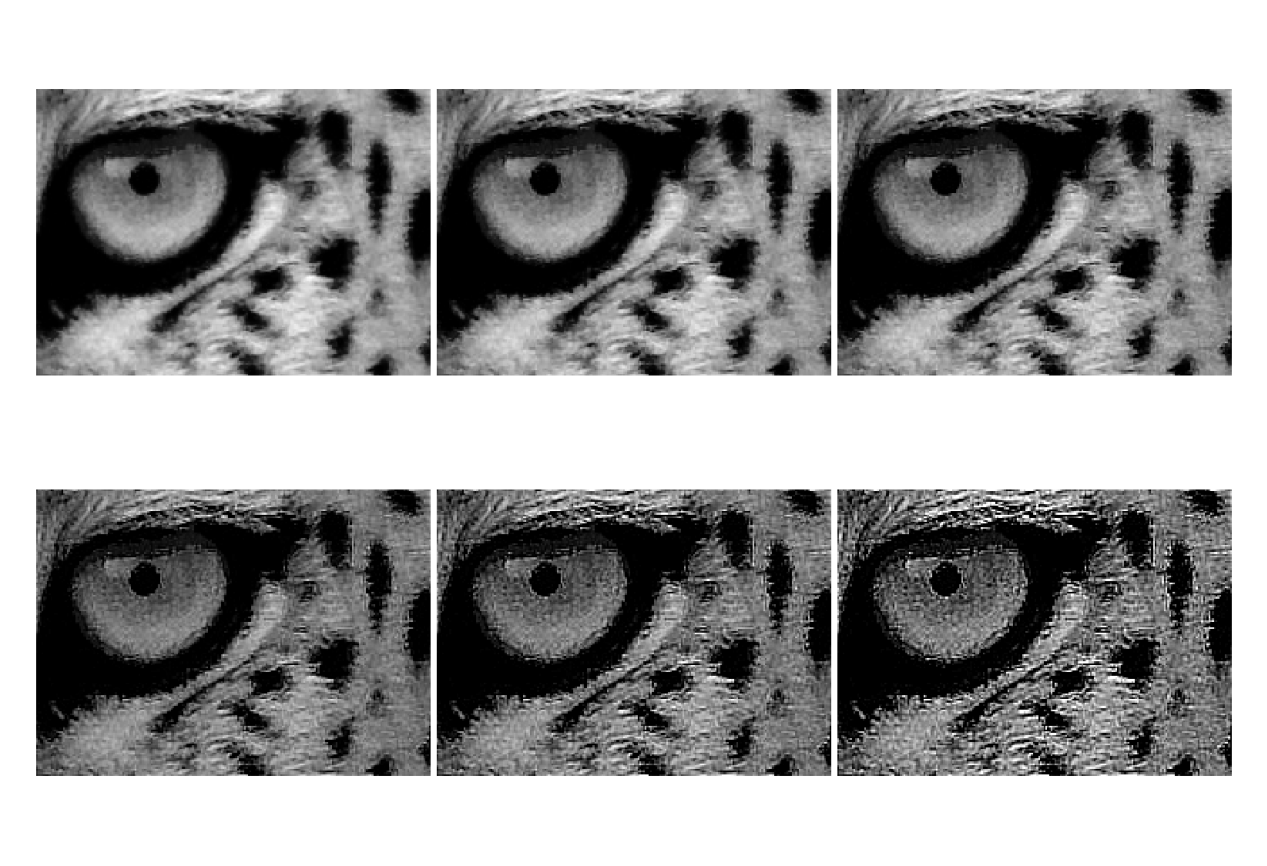

Figura 3.21: *Unsharp Masking* na imagem do leopardo com σ=1 e k de 0.5 a 8.0. Para k>2 surgem halos nas bordas e o ruído de fundo aparece.

3.6.5 Rilevatore di Canny

Il Canny combina quattro fasi in sequenza — smoothing gaussiano, gradiente di Sobel, soppressione dei non-massimi e isteresi con doppia soglia — per produrre bordi sottili, binari e connessi. A differenza di Sobel e Prewitt, il risultato non è una mappa di gradiente continua, ma una maschera in cui ogni pixel è bordi o non lo è.

Il parametro centrale è la coppia di soglie \((T_{low}, T_{high})\). I pixel con gradiente superiore a \(T_{high}\) sono bordi certi; al di sotto di \(T_{low}\), vengono scartati. I pixel ambigui — tra le due soglie — vengono decisi mediante isteresi: diventano bordi se sono connessi a un bordo certo, e vengono scartati in caso contrario. Questo evita sia la perdita di tratti deboli di bordi reali, sia l’inclusione di rumore isolato. Un’euristica comune è \(T_{high} = 3 \times T_{low}\).

%%writefile tmp/fig_03_canny.cpp
#define MM_OUT "tmp/fig_03_canny.png"
//| label: fig-03-canny
//| fig-cap: "Detector de Canny com diferentes pares de limiar: limiares baixos capturam mais bordas (inclusive ruído); limiares altos retêm apenas as bordas mais fortes."
//| echo: true
//| output: true

#include "morph.hpp"
#include <iostream>
#include <vector>
#include <string>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray_crop = mm::_read_state("tmp/state/img_gray_crop_58.png");
// [pdi:state-io:end]

    // img_gray_crop is provided as a valid mm::Image variable

    mm::show(
        std::vector<mm::Image>{
            img_gray_crop,
            mm::canny(img_gray_crop, 30, 90),
            mm::canny(img_gray_crop, 60, 180),
            mm::canny(img_gray_crop, 120, 240)},
        MM_OUT,
        std::vector<std::string>{
            "Original", "Canny (30/90)", "Canny (60/180)", "Canny (120/240)"},
        4
    );

    return 0;
}

Overwriting tmp/fig_03_canny.cpp

!g++ -I. -std=c++17 tmp/fig_03_canny.cpp -o tmp/fig_03_canny \
  && ./tmp/fig_03_canny \
  && test -f "tmp/fig_03_canny.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_canny.png"

[1] Original
[2] Canny (30/90)
[3] Canny (60/180)
[4] Canny (120/240)

try:
    mm.show(mm.read("tmp/fig_03_canny.png"))
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_canny.png (ver a versao Python)")

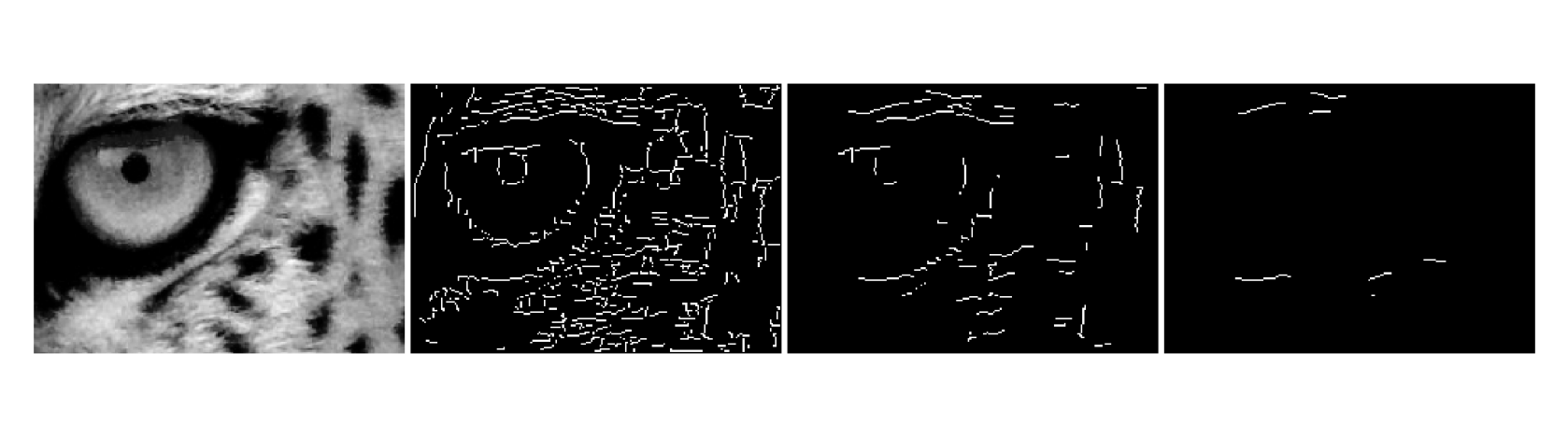

Figura 3.22: Detector de Canny com diferentes pares de limiar: limiares baixos capturam mais bordas (inclusive ruído); limiares altos retêm apenas as bordas mais fortes.

Scelta delle soglie

Un’euristica comune è \(T_{high} = 3 \times T_{low}\). I valori tipici dipendono dall’intervallo di gradiente dell’immagine — cv2.Canny accetta valori assoluti in \([0, 255]\). Per immagini con contrasto variabile, calcolare le soglie a partire dai percentili della magnitudine di Sobel è più robusto rispetto a valori fissi.

3.7 Filtri d’Ordine: Filtro Mediano

I filtri d’ordine (order-statistic filters) sostituiscono il pixel centrale con il valore di un percentile della distribuzione delle intensità del vicinato — a differenza dei filtri lineari, che calcolano combinazioni ponderate. Il più importante è il filtro mediano.

3.7.1 Rumore Impulsivo: Sale e Pepe

Il rumore sale e pepe (salt-and-pepper noise) sostituisce pixel casuali con valori estremi: 0 (pepe, nero) o 255 (sale, bianco). È comune nella trasmissione di immagini con errori di bit e in fotocamere con sensori difettosi.

Per capire perché i filtri lineari falliscono, si consideri un vicinato 3×3 in cui un singolo pixel è stato corrotto a 255:

\[ \text{vizinhança} = \begin{bmatrix} 102 & 98 & 105 \\ 100 & \mathbf{255} & 97 \\ 103 & 99 & 101 \end{bmatrix} \]

Tabella 3.4: Media vs. mediana con un pixel corrotto. La mediana ignora il valore anomalo; la media è spostata di ~40 livelli.

Metodo	Calcolo	Risultato
Media	(102+98+…+255+…+101)/9	≈ 140
Mediana	{97,98,99,100,101,102,103,105,255}	101

Perché i filtri di media falliscono con il rumore impulsivo?

La media è sensibile ai valori anomali — un singolo pixel con valore 255 in un vicinato di valore ≈ 100 innalza l’uscita a ≈ 140, diffondendo il rumore nell’immagine. La mediana, essendo uno stimatore robusto, seleziona il valore centrale della distribuzione ordinata, scartando naturalmente gli estremi senza alcun aggiustamento speciale.

L’esempio seguente illustra il comportamento della media e della mediana in presenza di un pixel corrotto da rumore impulsivo. Si osserva che la media è fortemente influenzata dal valore estremo (255), producendo una stima lontana dai valori predominanti del vicinato. La mediana, invece, rimane vicina al valore originale della regione, evidenziando la sua maggiore robustezza ai valori anomali e giustificando il suo utilizzo nella rimozione del rumore sale e pepe.

La Figura 3.23 presenta l’effetto del rumore sale e pepe a diverse densità. Il rumore è stato generato sostituendo casualmente una frazione dei pixel con valori minimi (0, pepe) e massimi (255, sale). All’aumentare della densità dal 2% al 10%, cresce la quantità di pixel corrotti, rendendo la degradazione visiva più evidente e ostacolando la percezione dei dettagli dell’immagine.

%%writefile tmp/fig_03_ruido.cpp
#define MM_OUT "tmp/fig_03_ruido.png"
//| label: fig-03-ruido
//| fig-cap: "Ruído sal e pimenta com densidades crescentes (2%, 5%, 10%): metade dos pixels corrompidos vira sal (255), metade pimenta (0)."
//| echo: true
//| output: true

#include "morph.hpp"
#include <random>
#include <vector>
#include <string>
#include <filesystem>

mm::Image salt_pepper(const mm::Image& img, double prob) {
    mm::Image out = img;  // cópia
    int h = out.h, w = out.w;
    std::mt19937 rng(42);
    std::uniform_int_distribution<int> dist_y(0, h - 1);
    std::uniform_int_distribution<int> dist_x(0, w - 1);
    std::uniform_real_distribution<double> dist_rand(0.0, 1.0);
    int n = static_cast<int>(prob * h * w);
    for (int i = 0; i < n; ++i) {
        int y = dist_y(rng);
        int x = dist_x(rng);
        out.at(y, x) = (dist_rand(rng) < 0.5) ? 0 : 255;
    }
    return out;
}

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray_crop = mm::_read_state("tmp/state/img_gray_crop_58.png");
// [pdi:state-io:end]

    // img_gray_crop é fornecido automaticamente aqui

    mm::Image n2  = salt_pepper(img_gray_crop, 0.02);
    mm::Image n5  = salt_pepper(img_gray_crop, 0.05);
    mm::Image n10 = salt_pepper(img_gray_crop, 0.10);

    mm::show({img_gray_crop, n2, n5, n10},
             MM_OUT,
             {"Original", "Ruido 2%", "Ruido 5%", "Ruido 10%"}, 4);


// [pdi:panel-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp");
mm::write(img_gray_crop, "tmp/fig_03_ruido_0.png");
mm::write(n2, "tmp/fig_03_ruido_1.png");
mm::write(n5, "tmp/fig_03_ruido_2.png");
mm::write(n10, "tmp/fig_03_ruido_3.png");
// [pdi:panel-io:end]
return 0;
}

Overwriting tmp/fig_03_ruido.cpp

!g++ -I. -std=c++17 tmp/fig_03_ruido.cpp -o tmp/fig_03_ruido \
  && ./tmp/fig_03_ruido \
  && test -f "tmp/fig_03_ruido.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_ruido.png"

[1] Original
[2] Ruido 2%
[3] Ruido 5%
[4] Ruido 10%

try:
    mm.show(
        [
            mm.read("tmp/fig_03_ruido_0.png"),
            mm.read("tmp/fig_03_ruido_1.png"),
            mm.read("tmp/fig_03_ruido_2.png"),
            mm.read("tmp/fig_03_ruido_3.png"),
        ],
        titles=[
            'Original',
            'Ruido 2%',
            'Ruido 5%',
            'Ruido 10%',
        ],
        cols=4,
    )
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_ruido_0.png (ver a versao Python)")

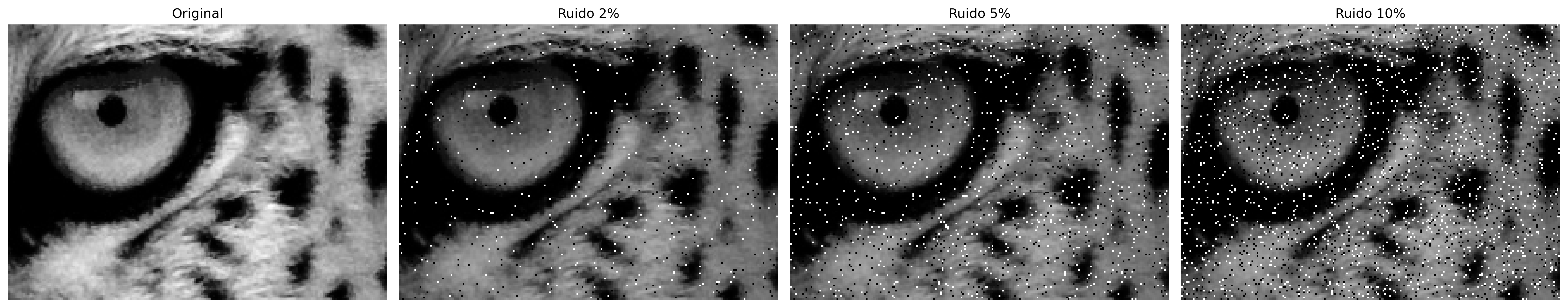

Figura 3.23: Ruído sal e pimenta com densidades crescentes (2%, 5%, 10%): metade dos pixels corrompidos vira sal (255), metade pimenta (0).

3.7.2 Filtro della Mediana

Il filtro della mediana sostituisce ogni pixel con il valore mediano dei pixel del suo intorno \(n \times n\):

\[ g(x,y) = \text{med}_{(s,t) \in \mathcal{V}_{n}} \{f(x+s, y+t)\} \tag{3.24}\]

Il valore mediano è quello che occupa la posizione centrale quando gli \(n^2\) valori dell’intorno vengono ordinati. Per una finestra \(3\times3\) (\(n^2=9\) pixel), la mediana è il 5° valore della sequenza ordinata.

Per illustrare, si consideri lo stesso patch 5×5 con un pixel corrotto artificialmente in \([1,1]\):

L’esempio conferma: anche con il pixel corrotto a 255, la mediana restituisce il valore centrale corretto — il valore anomalo occupa l’ultima posizione nell’ordinamento e viene scartato naturalmente.

Poiché si basa sull’ordinamento e non sulla somma, la mediana possiede tre proprietà fondamentali che la differenziano dai filtri lineari:

Robusta al rumore impulsivo — i valori anomali finiscono alle estremità della sequenza ordinata e non influenzano il valore centrale;
Preservatrice dei bordi — le transizioni brusche di intensità vengono mantenute, poiché la mediana seleziona un valore che esiste già nell’intorno, senza creare nuovi livelli intermedi;
Non lineare — non può essere espressa come convoluzione, quindi mm::conv non si applica; si usa cv2.medianBlur.

Figura 3.24 confronta diverse tecniche di rimozione del rumore sale e pepe applicate a un’immagine con il 10% dei pixel corrotti. Sono stati valutati i filtri Gaussiano, Media, Mediana, Bilaterale e Morfologico (prossimo capitolo), consentendo di osservare il compromesso tra rimozione del rumore e preservazione dei dettagli. In generale, i filtri di media e Gaussiano riducono il rumore, ma tendono a sfocare i bordi, mentre la mediana presenta prestazioni migliori per il rumore impulsivo. Il filtro bilaterale preserva meglio i bordi, e il filtro morfologico rimuove gran parte dei pixel corrotti senza degradare eccessivamente la struttura dell’immagine.

%%writefile tmp/fig_03_ruido_filtros.cpp
#define MM_OUT "tmp/fig_03_ruido_filtros.png"
#include <iostream>
#include <random>
#include "morph.hpp"
#include <filesystem>

//| label: fig-03-ruido-filtros
//| fig-cap: "Filtros para ruído sal e pimenta (10%): Gaussiano, Média e Mediana. Bilateral e morfológico (open+close) ficam só na trilha Python — bilateral não tem equivalente em morph.hpp e morfologia é do próximo capítulo."
//| echo: true
//| output: true

mm::Image salt_pepper(const mm::Image& img, double prob) {
    mm::Image out = img;
    int h = out.h, w = out.w;
    std::mt19937 rng(42);
    std::uniform_int_distribution<int> dist_y(0, h - 1);
    std::uniform_int_distribution<int> dist_x(0, w - 1);
    std::uniform_real_distribution<double> dist_r(0.0, 1.0);
    int n = static_cast<int>(prob * h * w);
    for (int i = 0; i < n; ++i) {
        int y = dist_y(rng);
        int x = dist_x(rng);
        out.at(y, x) = (dist_r(rng) < 0.5) ? 0 : 255;
    }
    return out;
}

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray_crop = mm::_read_state("tmp/state/img_gray_crop_58.png");
// [pdi:state-io:end]

    mm::Image noisy = salt_pepper(img_gray_crop, 0.10);

    mm::Image f_gauss   = mm::gaussian(noisy, 5, 1.0);
    mm::Image f_media   = mm::blur(noisy, 5);
    mm::Image f_median3 = mm::median(noisy, 3);
    mm::Image f_median5 = mm::median(noisy, 5);

    mm::show(
        std::vector<mm::Image>{img_gray_crop, noisy, f_gauss, f_media, f_median3, f_median5},
        MM_OUT,
        std::vector<std::string>{"Original", "Ruido 10%", "Gaussiano 5x5", "Media 5x5",
                                 "Mediana 3x3", "Mediana 5x5"},
        3
    );


// [pdi:panel-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp");
mm::write(img_gray_crop, "tmp/fig_03_ruido_filtros_0.png");
mm::write(noisy, "tmp/fig_03_ruido_filtros_1.png");
mm::write(f_gauss, "tmp/fig_03_ruido_filtros_2.png");
mm::write(f_media, "tmp/fig_03_ruido_filtros_3.png");
mm::write(f_median3, "tmp/fig_03_ruido_filtros_4.png");
mm::write(f_median5, "tmp/fig_03_ruido_filtros_5.png");
// [pdi:panel-io:end]
return 0;
}

Overwriting tmp/fig_03_ruido_filtros.cpp

!g++ -I. -std=c++17 tmp/fig_03_ruido_filtros.cpp -o tmp/fig_03_ruido_filtros \
  && ./tmp/fig_03_ruido_filtros \
  && test -f "tmp/fig_03_ruido_filtros.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_ruido_filtros.png"

[1] Original
[2] Ruido 10%
[3] Gaussiano 5x5
[4] Media 5x5
[5] Mediana 3x3
[6] Mediana 5x5

try:
    mm.show(
        [
            mm.read("tmp/fig_03_ruido_filtros_0.png"),
            mm.read("tmp/fig_03_ruido_filtros_1.png"),
            mm.read("tmp/fig_03_ruido_filtros_2.png"),
            mm.read("tmp/fig_03_ruido_filtros_3.png"),
            mm.read("tmp/fig_03_ruido_filtros_4.png"),
            mm.read("tmp/fig_03_ruido_filtros_5.png"),
        ],
        titles=[
            'Original',
            'Ruido 10%',
            'Gaussiano 5x5',
            'Media 5x5',
            'Mediana 3x3',
            'Mediana 5x5',
        ],
        cols=3,
    )
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_ruido_filtros_0.png (ver a versao Python)")

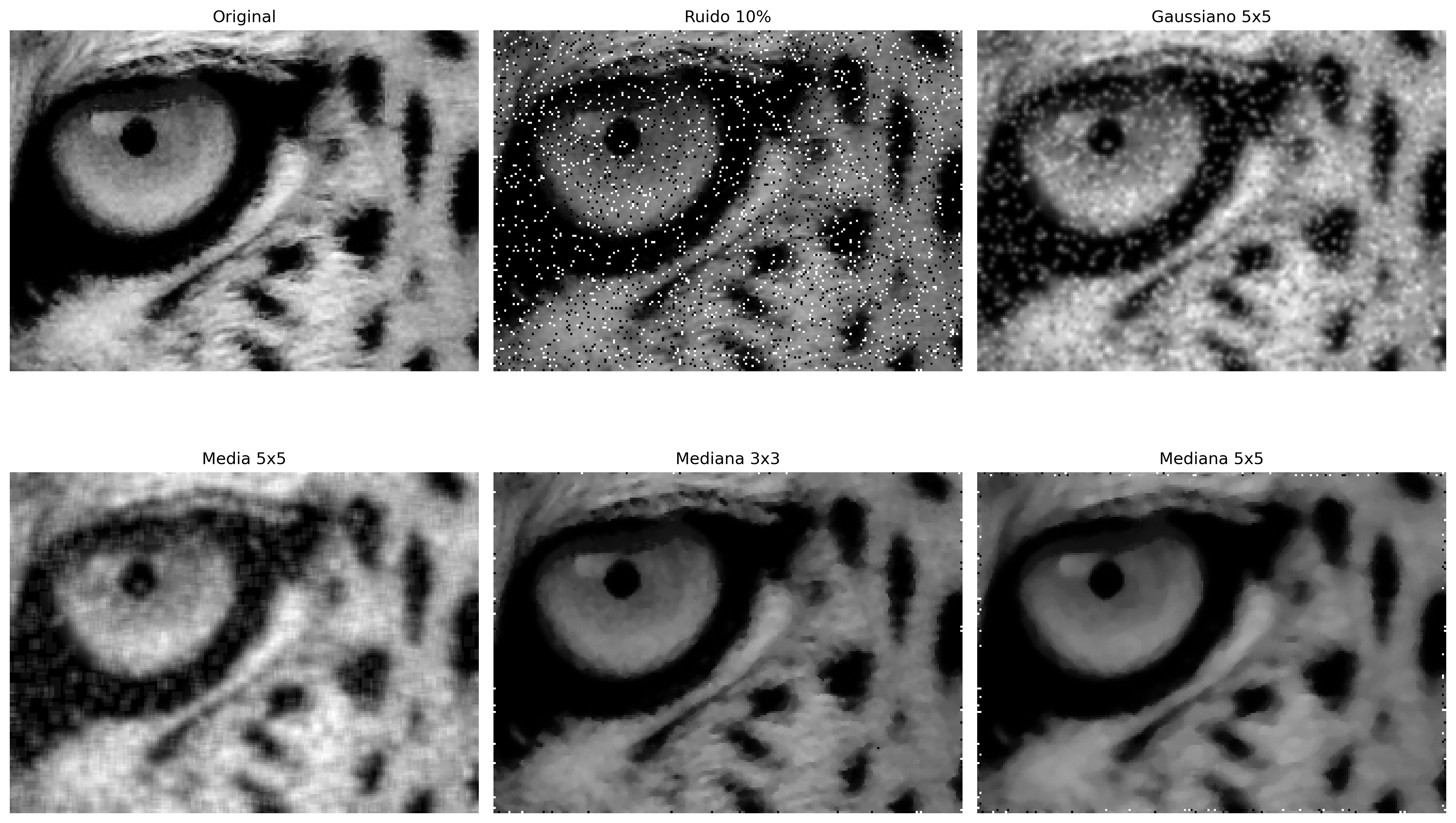

Figura 3.24: Filtros para ruído sal e pimenta (10%): Gaussiano, Média e Mediana. Bilateral e morfológico (open+close) ficam só na trilha Python — bilateral não tem equivalente em morph.hpp e morfologia é do próximo capítulo.

3.8 Applicazione Pratica: Pre-elaborazione per la Segmentazione

Nella pratica, le tecniche di questo capitolo raramente vengono utilizzate singolarmente. Una pipeline di pre-elaborazione tipica combina più fasi in sequenza, adattandosi al tipo di immagine e all’applicazione. La Figura 3.25 illustra una pipeline completa:

Equalizzazione dell’istogramma (CLAHE): normalizza il contrasto indipendentemente dalle condizioni di illuminazione;
Filtro Gaussiano: attenua il rumore di acquisizione senza distruggere i bordi;
Rilevamento dei bordi (Sobel/Canny): estrae strutture rilevanti per la segmentazione.

L’ordine è importante

L’ordine delle operazioni influisce sul risultato finale. In generale: (1) normalizzazione dell’intensità → (2) riduzione del rumore → (3) miglioramento/segmentazione. Invertire l’ordine può amplificare il rumore o perdere i bordi prima di rilevarli.

%%writefile tmp/fig_03_pipeline.cpp
#define MM_OUT "tmp/fig_03_pipeline.png"
//| label: fig-03-pipeline
//| fig-cap: "*Pipeline* di pre-elaborazione: equalizzazione → Gaussiano → Canny. Il percorso Python usa CLAHE al posto dell'equalizzazione globale; CLAHE non ha equivalente in morph.hpp."
//| echo: true
//| output: true

#include "morph.hpp"
#include <iostream>
#include <vector>
#include <string>
#include <filesystem>

int main() {
// [pdi:state-io] auto-generated — do not edit by hand
mm::Image img_gray_crop = mm::_read_state("tmp/state/img_gray_crop_58.png");
// [pdi:state-io:end]

    // img_gray_crop è già disponibile (assegnato automaticamente)

    mm::Image img_eq    = mm::equalize(img_gray_crop);     // Fase 1: equalizzazione globale
    mm::Image img_gauss = mm::gaussian(img_eq, 5, 0);      // Fase 2: Gaussiano
    mm::Image edges     = mm::canny(img_gauss, 50, 150);   // Fase 3: Canny

    mm::Image edges_direct = mm::canny(img_gray_crop, 50, 150);   // Canny diretto, senza pre-elaborazione

    mm::show(
        std::vector<mm::Image>{img_gray_crop, img_eq, img_gauss, edges, edges_direct},
        MM_OUT,
        std::vector<std::string>{"Originale", "1. Equalizzato", "2. Gaussiano", "3. Canny (pipeline)", "Canny (diretto)"},
        5
    );


// [pdi:panel-io] auto-generated — do not edit by hand
std::filesystem::create_directories("tmp");
mm::write(img_gray_crop, "tmp/fig_03_pipeline_0.png");
mm::write(img_eq, "tmp/fig_03_pipeline_1.png");
mm::write(img_gauss, "tmp/fig_03_pipeline_2.png");
mm::write(edges, "tmp/fig_03_pipeline_3.png");
mm::write(edges_direct, "tmp/fig_03_pipeline_4.png");
// [pdi:panel-io:end]
return 0;
}

Overwriting tmp/fig_03_pipeline.cpp

!g++ -I. -std=c++17 tmp/fig_03_pipeline.cpp -o tmp/fig_03_pipeline \
  && ./tmp/fig_03_pipeline \
  && test -f "tmp/fig_03_pipeline.png" \
  || echo "⚠ mm::show não gravou tmp/fig_03_pipeline.png"

[1] Originale
[2] 1. Equalizzato
[3] 2. Gaussiano
[4] 3. Canny (pipeline)
[5] Canny (diretto)

try:
    mm.show(
        [
            mm.read("tmp/fig_03_pipeline_0.png"),
            mm.read("tmp/fig_03_pipeline_1.png"),
            mm.read("tmp/fig_03_pipeline_2.png"),
            mm.read("tmp/fig_03_pipeline_3.png"),
            mm.read("tmp/fig_03_pipeline_4.png"),
        ],
        titles=[
            'Original',
            '1. Equalizado',
            '2. Gaussiano',
            '3. Canny (pipeline)',
            'Canny (direto)',
        ],
        cols=5,
    )
except Exception as _e:
    print("figura indisponivel nesta trilha (C++): " + repr(_e) + " tmp/fig_03_pipeline_0.png (ver a versao Python)")

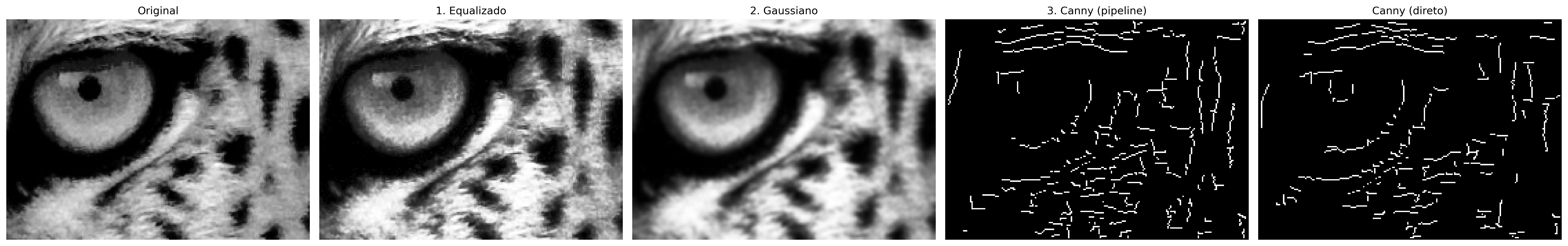

Figura 3.25: *Pipeline* de pré-processamento: equalização → Gaussiano → Canny. A trilha Python usa CLAHE no lugar da equalização global; CLAHE não tem equivalente em morph.hpp.

3.9 Riassunto

In questo capitolo sono state presentate le principali tecniche di elaborazione nel dominio spaziale, dalla manipolazione diretta dei pixel fino al filtraggio per vicinato:

Operazioni puntuali: aritmetiche sature (mm::addm, mm::subm) e logiche bit a bit (mm::band, mm::bor, mm::bnot) per il ritaglio di ROI e la combinazione di immagini; alpha blending (mm::blend) per la fusione pesata con peso \(\alpha \in [0,1]\).
Istogramma: funzione discreta di distribuzione delle intensità; visualizzato con mm::histImg e calcolato con mm::hist; base per la diagnosi tonale e per le tecniche di equalizzazione e specificazione.
Equalizzazione: redistribuzione automatica delle intensità tramite la CDF (mm::equalize), con variante adattativa CLAHE per il controllo locale del contrasto.
Specificazione dell’istogramma: trasferimento del profilo tonale di un’immagine di riferimento mediante mappatura inversa della CDF — generalizzazione dell’equalizzazione per distribuzioni arbitrarie.
Correlazione e convoluzione: meccanismo di finestra scorrevole implementato in mm::conv (cv2.filter2D); differenziati dalla rotazione di 180° del kernel — rilevante solo per kernel asimmetrici.
Filtri di smoothing: media (kernel uniforme, sfuma i bordi proporzionalmente alla dimensione) e Gaussiano (ponderazione radiale, separabile, senza ringing, preserva meglio i bordi).
Filtri di enhancement: Laplaciano (\(w_4\)/\(w_8\), seconda derivata isotropica), Sobel (gradiente direzionale del primo ordine, con magnitudine \(|\nabla f|\) e direzione \(\theta\)) e Unsharp Masking (amplificazione delle alte frequenze con parametro \(k\)).
Filtro mediano: non lineare, robusto agli outlier, preserva i bordi — superiore ai filtri lineari per il rumore sale e pepe.
Pipeline pratica: concatenazione CLAHE → Gaussiano → Canny come strategia di pre-elaborazione; mm::drawImgKernel per la visualizzazione didattica della finestra scorrevole.

Il Capitolo 4 tratterà la morfologia matematica (erosione, dilatazione, apertura e chiusura), esplorando in profondità le funzioni mm::ero e mm::dil della libreria morph.py. Successivamente, il Capitolo 5 presenterà l’elaborazione nel dominio della frequenza, con focus sulla Trasformata di Fourier e sulle tecniche di filtraggio spettrale.

3.10 🤖 Uso di Gemini Notebook come Tutor Complementare

In questa edizione, incoraggiamo l’uso di Gemini Notebook come strumento complementare di apprendimento. Questo strumento di IA utilizza esclusivamente i documenti forniti dall’autore come base di conoscenza, garantendo risposte coerenti con il contenuto del libro — incluse le funzioni della libreria morph.py e gli esperimenti realizzati in questo capitolo.

Per ogni capitolo, abbiamo preparato un progetto specifico sulla piattaforma con il PDF del capitolo, i notebook e i materiali ausiliari. Suggeriamo di esplorare in particolare:

Guida allo Studio: riassunto strutturato dei concetti, ideale per il ripasso prima delle verifiche;
Conversazione: chiarisci dubbi su equalizzazione, convoluzione, filtri e pipeline direttamente con il tutor;
Domande frequenti: quesiti tipici sulla differenza tra media e mediana, USM, Laplaciano vs. Sobel.

🎓 Studia con il Tutor Intelligente

Per interagire con il contenuto di questo capitolo, accedi al link seguente. L’ambiente contiene materiali didattici in diversi formati, generati dal PDF del capitolo. Sulla piattaforma, esplora in particolare le opzioni Guida allo Studio e Conversazione per approfondire la tua comprensione.

🚀 ACCEDI A Gemini Notebook: CAPITOLO 03

🌐 Lingua e Linguaggio di Programmazione

Il progetto di questo capitolo su Gemini Notebook è stato costruito solo con il testo in portoghese e gli esempi di codice in Python. Se stai studiando dall’edizione in inglese o francese, o seguendo il percorso in C++, le risposte del tutor potrebbero non corrispondere esattamente alla versione che stai leggendo.

⚠️ Avviso sui Contenuti Generati dall’IA

L’IA è una potente alleata nello studio, ma il contenuto generato può contenere errori o imprecisioni. Consulta sempre libri, articoli scientifici e altre fonti accademiche affidabili per validare le informazioni. Quando possibile, esegui gli esempi pratici forniti in questo capitolo per verificare i risultati.

3.11 Lista di Esercizi

(10%) Spiegare la differenza tra convoluzione e correlazione incrociata. Per quali tipi di kernel i risultati sono identici? Fornire un esempio di kernel asimmetrico (come Sobel \(G_x\)) e mostrare numericamente che i risultati differiscono applicandolo al patch 5×5 del capitolo in entrambi i modi.
(15%) Considerare un’immagine 5×5 con intensità concentrate tra i livelli 3 e 5 (basso contrasto, 3 bit). Applicare manualmente l’algoritmo di equalizzazione della Tabella 3.1, completando tutte le colonne della tabella (\(k\), \(h[k]\), \(p[k]\), \(\text{cdf}[k]\), \(\text{lut}[k]\)). Verificare il risultato con mm::equalize.
(15%) Utilizzando mm::conv, applicare il filtro media con kernel di dimensione 3×3, 9×9 e 21×21 all’immagine del mandrillo. Per ciascuna versione, calcolare il PSNR (Peak Signal-to-Noise Ratio) rispetto all’originale: \[\text{PSNR} = 10\log_{10}\!\left(\frac{255^2}{\text{MSE}}\right), \quad \text{MSE} = \frac{1}{MN}\sum_{i,j}(f-g)^2\] Tracciare il PSNR in funzione della dimensione del kernel e spiegare cosa indica la diminuzione progressiva riguardo alla relazione tra smoothing e perdita di informazione.
(15%) Utilizzando add_salt_pepper con densità del 5%, applicare e confrontare: (a) mm::conv con media 3×3, (b) cv2.GaussianBlur con \(\sigma=1\), (c) cv2.medianBlur con finestra 3×3 e (d) cv2.medianBlur con finestra 5×5. Visualizzare le immagini con mm::show in una griglia 2×4 (riga 1: immagini, riga 2: istogrammi tramite mm::histImg). Spiegare perché la mediana supera i filtri lineari utilizzando l’argomento della Tabella 3.4..
(15%) Implementare mm::conv0 utilizzando solo operazioni NumPy vettorizzate — senza cicli Python e senza cv2.filter2D — con l’operatore di stride tricks (np.lib.stride_tricks.sliding_window_view). Confrontare il risultato e il tempo di esecuzione con mm::conv0 (cicli) e mm::conv (cv2) per kernel 3×3 e 15×15 sull’immagine del mandrillo.
(15%) Applicare l’Unsharp Masking con \(\sigma=1\) e \(k \in \{0.5, 1.0, 2.0, 4.0\}\) utilizzando la funzione usm del capitolo. Per ciascun valore di \(k\): (a) calcolare la differenza assoluta \(|g - f|\), (b) visualizzare le immagini e le differenze con mm::show, e (c) tracciare l’istogramma delle differenze con mm::histImg. Identificare a partire da quale \(k\) gli artefatti (aloni e amplificazione del rumore) diventano visivamente inaccettabili.
(15%) Scegliere un’immagine radiografica o tomografica disponibile pubblicamente (es.: tramite mm::read da URL) e progettare una pipeline di pre-elaborazione con almeno 4 fasi sequenziali, giustificando ogni scelta sulla base dei concetti del capitolo. Visualizzare con mm::show in griglia: l’immagine originale, ogni fase intermedia e il risultato finale con i rispettivi istogrammi (mm::histImg).

Riferimenti del Capitolo

La base teorica di questo capitolo si fonda sulle seguenti opere:

Gonzalez (2018) per i concetti di operazioni di intensità, istogramma, convoluzione e filtraggio spaziale.
Szeliski (2022) per la visione computazionale e le applicazioni pratiche del filtraggio.
Bradski (2008) per l’implementazione pratica con OpenCV e morph.py.

3.12 💻 Parte pratica con esercizi di programmazione

🎯 Obiettivo di questo Quaderno

Il quaderno consente di sviluppare, validare, organizzare e testare soluzioni di Esercizi di Programmazione (EP) in ambienti interattivi, come Colab, con gli stessi casi di test di Moodle, copiandoli lì solo al momento di registrare il voto ufficiale.

Download

Scarica morph.py e testsuite.py eseguendo la cella qui sotto:

import os, urllib.request

os.makedirs("tmp/state", exist_ok=True)  # artefatti di build della pista C++ (.cpp, binario, PNG)

url = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph/config.py"
if not os.path.exists("config.py"):
    urllib.request.urlretrieve(url, "config.py")

# Il kernel è comunque Python anche nella pista C++: `mm` (morph.py) è usato dai
# simulatori, dalla visualizzazione delle figure che il binario C++ genera e dallo
# stato mm::Image tra le celle. cpp=True scarica anche la pista compilata
# (morph.hpp + stb_image*.h), usata nell'#include delle celle %%writefile *.cpp.
import config
config.setup(testsuite=True, cpp=True)
from morph import mm
from testsuite import TestSuite

✅ Ambiente pronto. Morph: 1.1.9 | OpenCV: 5.0.0 | TestSuite: 1.1.2

Esecuzione dei Test

Per valutare i test, eseguire TestSuite("EP03_01.extensão").run() in una nuova cella, sostituendo l’estensione con quella del linguaggio utilizzato (.py, .java, .c, .cpp, .js o .r). Il sistema scarica i casi di test da GitHub, esegue il programma e calcola automaticamente il voto.

Per testare direttamente codice Python, senza salvare file, utilizzare run_code(codigo) passando il codice come stringa in una variabile codigo:

codigo = """
from morph import mm
# ... il tuo codice qui ...
"""
TestSuite("EP03_01").run_code(codigo)

3.12.1 EP03_01 ➕ Addizione Saturata di una Costante

Nei sistemi di videosorveglianza, le telecamere in ambienti con illuminazione variabile producono immagini sottoesposte. La regolazione della luminosità mediante addizione saturata di una costante è l’operazione più semplice per una correzione immediata, applicata in tempo reale sui chip delle telecamere integrate e nelle pipeline di pre-elaborazione dei robot mobili.

Vedi in Figura 3.26 una simulazione di questo EP.

3.12.1.1 📋 Linee Guida per l’Implementazione

Dimensioni: Leggere gli interi \(L\) (righe) e \(C\) (colonne).
Costante: Leggere l’intero \(k\) (valore da sommare).
Dati: Leggere i valori interi della matrice originale riga per riga.
Mappatura: Per ogni pixel \(p\), calcolare il nuovo valore tramite l’equazione:

\[p' = \text{clip}(p + k)\]

Output: Visualizzare la matrice risultante con dimensioni \(L \times C\).

3.12.1.2 📌 Vincoli Computazionali

Saturazione (Clipping): I valori devono essere confinati nell’intervallo \([0, 255]\): \[\text{clip}(x) = \max(0, \min(255, x))\]
Tipo: Il risultato finale deve essere intero (senza cifre decimali).
\(k\) può essere negativo: i valori negativi scuriscono l’immagine; quelli positivi la schiariscono.

3.12.1.3 🧠 Fondamento Teorico

Parametro	Tipo	Impatto Visivo
\(k > 0\)	Intero	Schiarisce l’immagine; i pixel vicini a 255 saturano in bianco
\(k < 0\)	Intero	Scurisce l’immagine; i pixel vicini a 0 saturano in nero
\(k = 0\)	Intero	Immagine invariata

3.12.1.4 📦 Specifica di Input e Output (VPL)

Input:

Riga 1: Intero \(L\).
Riga 2: Intero \(C\).
Riga 3: Intero \(k\).
Righe successive: Elementi interi della matrice originale.

Output:

Matrice trasformata in \(L\) righe e \(C\) colonne, valori interi separati da spazi.

3.12.1.5 📌 Esempi

Input	Output	Osservazione
2 3 50 0 100 200 210 240 255	50 150 250 255 255 255	Saturazione a 255 nei pixel alti
1 4 -30 0 20 200 255	0 0 170 225	Saturazione a 0 nei pixel bassi

➕ Simulatore EP03_01: Addizione Satura di Costante p' = clip(p + k)

Regola il valore della costante k per osservare lo spostamento di luminosità dell'immagine e il troncamento per saturazione nell'intervallo [0, 255].

Costante (k) 0

Input Originale (p)

Risultato Trasformato (p')

      Formula applicata: clip(p + (0))


Figura 3.26: Simulatore EP03_01: Addizione Saturata di Costante (p’ = clip(p + k))

%%writefile EP03_01.cpp
// your solution

Overwriting EP03_01.cpp

TestSuite("EP03_01.cpp").run()

✔️ EP03_01.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP03_01.cases

🔍 Test di C++: EP03_01.cpp
⚠️ EP03_01.cpp: file vuoto (meno di 3 righe). Test saltati.

3.12.2 EP03_02 🔀 Alpha Blending di Due Immagini

In medicina nucleare, immagini di diverse modalità (tomografia computerizzata e risonanza magnetica) vengono fuse per supportare la diagnosi. La miscela ponderata (alpha blending) è l’operazione fondamentale di questo processo, consentendo al radiologo di controllare interattivamente il peso di ciascuna modalità nell’immagine visualizzata.

Vedi in Figura 3.27 una simulazione di questo EP.

3.12.2.1 📋 Linee Guida di Implementazione

Dimensioni: Leggere gli interi \(L\) (righe) e \(C\) (colonne).
Parametro: Leggere il valore reale \(\alpha \in [0, 1]\).
Dati: Leggere i valori interi della matrice \(f_1\) (immagine 1) e successivamente della matrice \(f_2\) (immagine 2).
Mappatura: Per ogni posizione \((i, j)\), calcolare:

\[g(i,j) = \text{clip}\left(\text{round}\left(\alpha \cdot f_1(i,j) + (1-\alpha) \cdot f_2(i,j)\right)\right)\]

Uscita: Visualizzare la matrice risultante \(L \times C\).

3.12.2.2 📌 Vincoli Computazionali

Arrotondamento: Applicare round prima della conversione a intero.
Saturazione: Confinare all’intervallo \([0, 255]\) con \(\text{clip}(x) = \max(0, \min(255, x))\).
Operazione in virgola mobile: Eseguire l’operazione in virgola mobile prima di arrotondare.

3.12.2.3 🧠 Fondamenti Teorici

Valore di \(\alpha\)	Risultato
\(\alpha = 1.0\)	Solo \(f_1\)
\(\alpha = 0.5\)	Media aritmetica di \(f_1\) e \(f_2\)
\(\alpha = 0.0\)	Solo \(f_2\)

3.12.2.4 📦 Specifica di Input e Output (VPL)

Input:

Riga 1: Intero \(L\).
Riga 2: Intero \(C\).
Riga 3: Reale \(\alpha\).
Righe successive: Elementi di \(f_1\) (\(L\) righe con \(C\) valori ciascuna).
Righe successive: Elementi di \(f_2\) (\(L\) righe con \(C\) valori ciascuna).

Output:

Matrice risultante \(L \times C\).

3.12.2.5 📌 Esempi

Input	Output	Osservazione
1 3 0.5 0 100 200 100 200 50	50 150 125	Media tra le due immagini
1 3 1.0 10 20 30 90 80 70	10 20 30	Solo \(f_1\) (alpha=1)

🔀 Simulatore EP03_02: Alpha Blending di Due Immagini g = α·f1 + (1−α)·f2

Regola il parametro di trasparenza α per osservare la combinazione lineare ponderata pixel per pixel tra le immagini f1 e f2.

α (Alpha — Peso di f1) 0.50

        α = 0.00 → Solo f2  |  α = 0.50 → Media Ponderata Uguale  |  α = 1.00 → Solo f1


Immagine f1

Immagine f2

Risultato g

      Formula: clip(round(0.50 · f1 + 0.50 · f2))


Figura 3.27: Simulatore EP03_02: Alpha Blending di Due Immagini (g = α·f1 + (1−α)·f2)

%%writefile EP03_02.cpp
// your solution

Overwriting EP03_02.cpp

TestSuite("EP03_02.cpp").run()

✔️ EP03_02.cases esiste già in casos/
📋 6 caso/i caricato/i da casos/EP03_02.cases

🔍 Test di C++: EP03_02.cpp
⚠️ EP03_02.cpp: file vuoto (meno di 3 righe). Test saltati.

3.12.3 EP03_03 🎭 Inversione dell’Immagine (Negativo Fotografico)

In radiologia, le immagini ai raggi X sono tradizionalmente visualizzate in negativo: le ossa appaiono in nero su sfondo bianco. L’operazione di negativo fotografico viene applicata di routine nei PACS (Picture Archiving and Communication Systems) per facilitare la rilevazione di fratture e densità ossee.

Vedere nella Figura 3.28 una simulazione di questo EP.

3.12.3.1 📋 Linee Guida di Implementazione

Dimensioni: Leggere gli interi \(L\) (righe) e \(C\) (colonne).
Dati: Leggere i valori interi della matrice originale.
Mappatura: Per ogni pixel \(p\), calcolare il negativo:

\[p' = 255 - p\]

Output: Visualizzare la matrice risultante \(L \times C\).

3.12.3.2 📌 Vincoli Computazionali

Nessun clipping necessario: Il risultato di \(255 - p\) con \(p \in [0, 255]\) è sempre \(\in [0, 255]\).
Tipo intero: L’output deve essere composto da valori interi.
Equivalenza logica: L’operazione è identica al NOT bit a bit (mm::bnot) su immagini a 8 bit.

3.12.3.3 🧠 Fondamenti Teorici

Pixel Originale \(p\)	Pixel Negativo \(p'\)	Osservazione
0 (nero)	255 (bianco)	Inversione totale
128 (grigio medio)	127 (grigio medio)	Valore centrale
255 (bianco)	0 (nero)	Inversione totale

3.12.3.4 📦 Specifica di Input e Output (VPL)

Input:

Riga 1: Intero \(L\).
Riga 2: Intero \(C\).
Righe successive: Elementi interi della matrice originale.

Output:

Matrice negativa in \(L\) righe e \(C\) colonne.

3.12.3.5 📌 Esempi

Input	Output	Osservazione
1 4 0 128 200 255	255 127 55 0	Inversione di ogni pixel
2 2 10 20 30 40	245 235 225 215	Matrice 2x2 invertita

🎭 Simulatore EP03_03: Negativo Fotografico (Inversione) p' = 255 − p

Osserva l'inversione complementare di intensità: i toni scuri diventano chiari e i toni chiari diventano scuri sottraendo ogni pixel dal valore massimo di 255.

Ingresso Originale (p)

Negativo (p' = 255 − p)

      Formula applicata: p' = 255 − p


Figura 3.28: Simulatore EP03_03: Inversione dell’immagine — Negativo fotografico (p’ = 255 − p)

%%writefile EP03_03.cpp
// your solution

Overwriting EP03_03.cpp

TestSuite("EP03_03.cpp").run()

✔️ EP03_03.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP03_03.cases

🔍 Test di C++: EP03_03.cpp
⚠️ EP03_03.cpp: file vuoto (meno di 3 righe). Test saltati.

3.12.4 EP03_04 📊 Equalizzazione dell’istogramma (L bit)

Nelle immagini satellitari di telerilevamento, la variazione dell’illuminazione durante il giorno produce immagini a basso contrasto. L’equalizzazione dell’istogramma viene applicata automaticamente su satelliti come il Landsat per redistribuire i toni, rivelando dettagli di vegetazione, rilievo e aree urbane invisibili nell’immagine originale.

Vedere in Figura 3.29 una simulazione di questo EP.

3.12.4.1 📋 Linee guida di implementazione

Dimensioni: Leggere gli interi \(L\) (righe), \(C\) (colonne) e \(B\) (numero di bit, con \(L_{\max} = 2^B\)).
Dati: Leggere la matrice di pixel \(f\) con valori in \([0, 2^B - 1]\).
Istogramma: Calcolare \(h[k]\) = numero di pixel con intensità \(k\), per \(k = 0 \ldots 2^B-1\).
Probabilità: \(p[k] = h[k] / (L \cdot C)\).
CDF: \(\text{cdf}[k] = \sum_{j=0}^{k} p[j]\); funzione di distribuzione cumulativa.
LUT: \(\text{lut}[k] = \text{round}\left(\text{cdf}[k] \cdot (2^B - 1)\right)\); Look-Up Table (tabella di consultazione).
Applicazione: \(g[i,j] = \text{lut}[f[i,j]]\).
Uscita: Visualizzare la matrice equalizzata \(L \times C\).

3.12.4.2 📌 Vincoli computazionali

Arrotondamento: Usare l’arrotondamento matematico (round) nella LUT.
Bit: Il numero di livelli è \(2^B\) (es.: \(B=3 \Rightarrow 8\) livelli, \(B=8 \Rightarrow 256\) livelli).
CDF cumulativa: \(\text{cdf}[k] = \sum_{j=0}^{k} p[j]\), con \(\text{cdf}[2^B-1] = 1.0\).

3.12.4.3 🧠 Fondamenti teorici

Fase	Operazione	Formula
1	Istogramma	\(h[k] \leftarrow\) n. pixel con intensità \(k\)
2	Probabilità	\(p[k] = h[k] / (L \cdot C)\)
3	CDF	\(\text{cdf}[k] = \sum_{j=0}^{k} p[j]\)
4	LUT	\(\text{lut}[k] = \text{round}(\text{cdf}[k] \cdot (2^B-1))\)
5	Applicazione	\(g[i,j] = \text{lut}[f[i,j]]\)

3.12.4.4 📦 Specifica di input e output (VPL)

Input:

Riga 1: Intero \(L\).
Riga 2: Intero \(C\).
Riga 3: Intero \(B\) (numero di bit).
Righe successive: Elementi interi della matrice.

Output:

Matrice equalizzata in \(L\) righe e \(C\) colonne.

3.12.4.5 📌 Esempi

Input	Output	Osservazione
5 5 3 3 4 2 3 4 4 3 3 4 3 2 3 4 3 2 3 4 3 2 3 4 3 2 3 4	5 7 1 5 7 7 5 5 7 5 1 5 7 5 1 5 7 5 1 5 7 5 1 5 7	Esempio a 3 bit del capitolo
1 4 3 0 0 7 7	0 0 7 7	Istogramma bimodale estremo

📊 Simulatore EP03_04: Equalizzazione dell'istogramma lut[k] = round(cdf[k] · (L − 1))

Scegli la profondità di bit (B) e genera immagini per analizzare la distribuzione dinamica dell'istogramma e la tabella di rimappatura (LUT) in tempo reale.

Profondità di bit (B) 3 bit → 8 livelli

        1 bit (2 livelli)
        4 bit (16 livelli)
        8 bit (256 livelli)


Input originale

Risultato equalizzato

Istogramma originale

Istogramma equalizzato

LUT (tabella di rimappatura k → v)

      lut[k] = round(cdf[k] · 7) | B=3, livelli=8


Figura 3.29: Simulatore EP03_04: Equalizzazione dell’istogramma (Livelli L = 2^B)

%%writefile EP03_04.cpp
// your solution

Overwriting EP03_04.cpp

TestSuite("EP03_04.cpp").run()

✔️ EP03_04.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP03_04.cases

🔍 Test di C++: EP03_04.cpp
⚠️ EP03_04.cpp: file vuoto (meno di 3 righe). Test saltati.

3.12.5 EP03_05 🔲 Applicazione della Maschera AND Binaria

Nei sistemi di ispezione industriale tramite visione artificiale, è necessario isolare le regioni di interesse (ROI) nelle immagini dei pezzi per verificare difetti di fabbricazione. L’operazione AND bit a bit con una maschera binaria è il meccanismo fondamentale per ritagliare esattamente l’area di ispezione, azzerando tutti i pixel al di fuori di essa.

Vedi in Figura 3.30 una simulazione di questo EP.

3.12.5.1 📋 Linee Guida di Implementazione

Dimensioni: Leggere gli interi \(L\) (righe) e \(C\) (colonne).
Dati: Leggere la matrice di pixel \(f\) (valori \(\in [0, 255]\)).
Maschera: Leggere la matrice binaria \(m\) (valori: solo 0 o 255).
Mappatura: Per ogni pixel \((i,j)\), applicare l’AND bit a bit:

\[ g(i,j) = f(i,j) \;\text{AND}\; m(i,j) \]

dove \(255 =\) 11111111 e \(0 =\) 00000000 in binario.

Output: Visualizzare la matrice risultante \(L \times C\).

3.12.5.2 📌 Vincoli Computazionali

AND con 255: \(p \; \text{AND} \; 255 = p\) (tutti i bit preservati).
AND con 0: \(p \; \text{AND} \; 0 = 0\) (tutti i bit azzerati).
Maschera: Gli unici valori possibili nella maschera sono 0 e 255.
Implementazione: In Python, l’AND bit a bit tra interi utilizza l’operatore &.

3.12.5.3 🧠 Fondamento Teorico

Pixel \(f\)	Maschera \(m\)	Risultato \(f\) AND \(m\)
qualsiasi \(v\)	255 (`11111111`)	\(v\) (preservato)
qualsiasi \(v\)	0 (`00000000`)	0 (azzerato)

3.12.5.4 📦 Specifica di Input e Output (VPL)

Input:

Riga 1: Intero \(L\).
Riga 2: Intero \(C\).
Righe successive: Elementi di \(f\) (\(L\) righe).
Righe successive: Elementi di \(m\) (\(L\) righe con valori 0 o 255).

Output:

Matrice risultante \(L \times C\).

3.12.5.5 📌 Esempi

Input	Output	Osservazione
2 3 100 150 200 50 80 120 255 255 0 0 255 255	100 150 0 0 80 120	La maschera seleziona la regione
1 4 10 20 30 40 255 0 255 0	10 0 30 0	Alternato preservato/azzerato

⬛ Simulatore EP03_05: Maschera AND Binaria g = f AND m

Fai clic sulle celle della Maschera m per alternare tra passante (255) e bloccante (0), applicando l'operazione logica pixel per pixel.

Immagine f (0–255)

Maschera m (Fai clic per Alternare)

Risultato g = f AND m

—

—preservati

—azzerati

—visibile

Legenda:

255

Passante (preservato)

Bloccante (azzerato)

      g(i,j) = f(i,j) & m(i,j)


Figura 3.30: Simulatore EP03_05: Applicazione della Maschera AND Binaria

%%writefile EP03_05.cpp
// your solution

Overwriting EP03_05.cpp

TestSuite("EP03_05.cpp").run()

✔️ EP03_05.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP03_05.cases

🔍 Test di C++: EP03_05.cpp
⚠️ EP03_05.cpp: file vuoto (meno di 3 righe). Test saltati.

3.12.6 EP03_06 🌫️ Filtro di Media con Kernel N×N

Nelle telecamere dei veicoli autonomi, le immagini acquisite sotto pioggia o nebbia presentano rumore gaussiano. Il filtro di media è ampiamente utilizzato per la sua riduzione in tempo reale, essendo implementato direttamente nell’ISP (Image Signal Processor) dei sensori CMOS (Complementary Metal-Oxide-Semiconductor).

I sensori CMOS sono i sensori di immagine utilizzati nella maggior parte delle fotocamere moderne (smartphone, webcam, fotocamere automobilistiche, ecc.). Essi convertono la luce in segnali elettrici, e l’ISP elabora questi segnali in tempo reale — applicando operazioni come la riduzione del rumore, il bilanciamento del bianco e altre regolazioni dell’immagine.

Vedere in Figura 3.31 una simulazione di questo EP.

3.12.6.1 📋 Linee Guida di Implementazione

Dimensioni: Leggere gli interi \(L\) (righe), \(C\) (colonne) e \(N\) (dimensione del kernel, sempre dispari).
Dati: Leggere la matrice di pixel \(f\).
Filtro di Media: Per ogni pixel \((i,j)\) interno (senza bordi), calcolare:

\[g(i,j) = \text{round}\left(\frac{1}{N^2} \sum_{s=-(r)}^{r} \sum_{t=-(r)}^{r} f(i+s,\, j+t)\right), \quad r = \lfloor N/2 \rfloor\]

Trattamento dei Bordi: I pixel sul bordo (dove la finestra \(N \times N\) supera i limiti) devono essere copiati direttamente dall’originale senza modifiche.
Uscita: Visualizzare la matrice risultante \(L \times C\).

3.12.6.2 📌 Vincoli Computazionali

Raggio: \(r = \lfloor N/2 \rfloor\) (metà del kernel, intero).
Pixel interni: \((i,j)\) con \(r \le i < L-r\) e \(r \le j < C-r\).
Arrotondamento: Usare l’arrotondamento matematico prima di convertire in intero.
Senza clipping: La media dei valori \(\in [0,255]\) rimane in \([0,255]\).

3.12.6.3 🧠 Fondamenti Teorici

Dimensione \(N\)	Coefficiente	Pixel nella finestra	Effetto
3	\(1/9 \approx 0.111\)	9	Morbido
5	\(1/25 = 0.04\)	25	Medio
7	\(1/49 \approx 0.020\)	49	Forte

3.12.6.4 📦 Specifica di Input e Output (VPL)

Input:

Riga 1: Intero \(L\).
Riga 2: Intero \(C\).
Riga 3: Intero \(N\) (dispari, \(N \ge 3\)).
Righe successive: Elementi della matrice originale.

Output:

Matrice filtrata \(L \times C\).

3.12.6.5 📌 Esempi

Input	Output	Osservazione
3 3 3 10 20 30 40 50 60 70 80 90	10 20 30 40 50 60 70 80 90	Solo bordo (3×3 = bordo totale)
5 5 3 0 0 0 0 0 0 0 0 0 0 0 0 100 0 0 0 0 0 0 0 0 0 0 0 0	0 0 0 0 0 0 11 11 11 0 0 11 11 11 0 0 11 11 11 0 0 0 0 0 0	Pixel isolato: tutti i 9 pixel interni la cui finestra 3×3 include il valore 100 ricevono round(100/9)=11

🔲 Simulatore EP03_06: Filtro Media con Kernel N×N g = Media(Vicini)

Seleziona la dimensione del kernel e passa il mouse sui pixel del risultato per ispezionare il vicinato e il calcolo della media aritmetica.

Dimensione del kernel:

Immagine Originale f (7×7) Con rumore sale e pepe

Risultato g (Filtro Smussato) Passa il mouse per ispezionare

Legenda:

Finestra del Kernel

Bordo (Copiato)

Pixel Ispezionato

      Passa il mouse su un pixel interno del risultato per vedere il calcolo della media.


Figura 3.31: Simulatore EP03_06: Filtro Medio con Kernel N×N

%%writefile EP03_06.cpp
// your solution

Overwriting EP03_06.cpp

TestSuite("EP03_06.cpp").run()

✔️ EP03_06.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP03_06.cases

🔍 Test di C++: EP03_06.cpp
⚠️ EP03_06.cpp: file vuoto (meno di 3 righe). Test saltati.

3.12.7 EP03_07 🔍 Operatore Laplaciano (w4) per l’Enfatizzazione dei Bordi

Nelle tomografie ad alta risoluzione, la nitidezza dei bordi tra i tessuti è critica per la diagnosi. L’operatore Laplaciano è ampiamente utilizzato nei pipeline di pre-elaborazione delle immagini mediche per enfatizzare automaticamente i contorni anatomici prima della segmentazione, evitando l’intervento manuale del radiologo.

Vedi in Figura 3.32 una simulazione di questo EP.

3.12.7.1 📋 Linee Guida di Implementazione

Dimensioni: Leggere gli interi \(L\) (righe) e \(C\) (colonne).
Dati: Leggere la matrice di pixel \(f\).
Laplaciano (w4): Per ogni pixel interno \((i,j)\) con \(1 \le i < L-1\), \(1 \le j < C-1\), calcolare:

\[\nabla^2 f(i,j) = f(i-1,j) + f(i+1,j) + f(i,j-1) + f(i,j+1) - 4 \cdot f(i,j)\]

Enfatizzazione: Calcolare l’immagine enfatizzata:

\[g(i,j) = \text{clip}(f(i,j) - \nabla^2 f(i,j))\]

Bordo: I pixel sul bordo vengono copiati direttamente: \(g(i,j) = f(i,j)\).
Uscita: Visualizzare la matrice enfatizzata \(L \times C\).

3.12.7.2 📌 Vincoli Computazionali

Kernel w4: \(\begin{bmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{bmatrix}\) — solo 4-vicini.
Saturazione: \(\text{clip}(x) = \max(0, \min(255, x))\) applicato al risultato dell’enfatizzazione.
Senza arrotondamento: Il Laplaciano usa solo somme/sottrazioni di interi.

3.12.7.3 🧠 Fondamenti Teorici

Regione	\(\nabla^2 f\)	Effetto dell’Enfatizzazione
Uniforme	\(\approx 0\)	Nessuna modifica
Bordo crescente	\(< 0\)	Pixel schiarito
Bordo decrescente	\(> 0\)	Pixel scurito

3.12.7.4 📦 Specifica di Ingresso e Uscita (VPL)

Ingresso:

Riga 1: Intero \(L\).
Riga 2: Intero \(C\).
Righe successive: Elementi della matrice originale.

Uscita:

Matrice enfatizzata \(L \times C\).

3.12.7.5 📌 Esempi

Ingresso	Uscita	Osservazione
3 3 0 0 0 0 100 0 0 0 0	0 0 0 0 255 0 0 0 0	Picco isolato: lap=−400, g=100−(−400)=500 → clip=255
3 3 50 50 50 50 50 50 50 50 50	50 50 50 50 50 50 50 50 50	Regione uniforme: Laplaciano=0, nessuna modifica

📐 Simulatore EP03_07: Operatore Laplaciano (w4) g = f ∓ ∇²f

Seleziona la variante di evidenziazione e passa il mouse sui pixel interni del risultato per ispezionare l'intorno di 4 punti e l'equazione del Laplaciano.

Variante:

① Immagine Originale f Gradino con rumore leggero

② Laplaciano ∇²f Bordi rilevati (±128 shift)

③ Risultato g = f − ∇²f Passa il mouse per ispezionare

Kernel w4 (4-Vicini)

−4

∇²f = T + B + L + R − 4·f

Legenda:

4-Vicini del Kernel

Pixel Centrale

Bordo (Copiato)

      Passa il mouse su un pixel interno del risultato per dettagliare l'equazione.


Figura 3.32: Simulador EP03_07: Operador Laplaciano (w4) para Realce de Bordas

%%writefile EP03_07.cpp
// your solution

Overwriting EP03_07.cpp

TestSuite("EP03_07.cpp").run()

✔️ EP03_07.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP03_07.cases

🔍 Test di C++: EP03_07.cpp
⚠️ EP03_07.cpp: file vuoto (meno di 3 righe). Test saltati.

3.12.8 EP03_08 🧭 Gradiente di Sobel: Gx e Gy

Nei robot esploratori di Marte (come il Perseverance), il rilevamento degli ostacoli viene eseguito in tempo reale da telecamere stereoscopiche. L’operatore di Sobel calcola il gradiente direzionale della scena e viene utilizzato nell’algoritmo di rilevamento dei bordi per identificare rocce, crepe e dislivelli del terreno che potrebbero compromettere la navigazione.

Vedi in Figura 3.33 una simulazione di questo EP.

3.12.8.1 📋 Linee guida di implementazione

Dimensioni: Leggere gli interi \(L\) (righe) e \(C\) (colonne).
Dati: Leggere la matrice \(f\).
Gx e Gy: Per ogni pixel interno \((i,j)\) con \(1 \le i < L-1\), \(1 \le j < C-1\):

\[G_x(i,j) = [f(i-1,j+1) + 2f(i,j+1) + f(i+1,j+1)] - [f(i-1,j-1) + 2f(i,j-1) + f(i+1,j-1)]\]

\[G_y(i,j) = [f(i+1,j-1) + 2f(i+1,j) + f(i+1,j+1)] - [f(i-1,j-1) + 2f(i-1,j) + f(i-1,j+1)]\]

Magnitudo: \(|\nabla f(i,j)| = \text{clip}(\text{round}(\sqrt{G_x^2 + G_y^2}))\).
Bordo: I pixel di bordo ricevono magnitudo 0.
Output: Visualizzare il magnitudo \(L \times C\).

3.12.8.2 📌 Vincoli computazionali

Arrotondamento: Applicare round prima di convertire in intero.
Saturazione: \(\text{clip}(x) = \max(0, \min(255, x))\).
Radice quadrata: Usare \(\sqrt{G_x^2 + G_y^2}\) (non l’approssimazione \(|G_x| + |G_y|\)).

3.12.8.3 🧠 Fondamenti teorici

Operatore	Rileva	Coefficienti diagonali
\(G_x\)	Bordi verticali	\(\pm 1\)
\(G_y\)	Bordi orizzontali	\(\pm 1\)
\(\|\nabla f\|\)	Tutti i bordi	Combinato

3.12.8.4 📦 Specifica di input e output (VPL)

Input:

Riga 1: Intero \(L\).
Riga 2: Intero \(C\).
Righe successive: Elementi della matrice.

Output:

Magnitudo del gradiente, matrice \(L \times C\).

3.12.8.5 📌 Esempi

Input	Output	Osservazione
3 3 0 0 0 0 0 0 0 0 0	0 0 0 0 0 0 0 0 0	Immagine nulla: gradiente zero
3 3 0 0 255 0 0 255 0 0 255	0 0 0 0 255 0 0 0 0	Bordo verticale centrale: Gx alto

🧭 Simulatore EP03_08: Gradiente di Sobel (Gx e Gy) |∇f| = √(Gx² + Gy²)

Analizza la scomposizione orizzontale (Gx) e verticale (Gy) dell'operatore di Sobel e passa il mouse sui pixel della magnitudine per ispezionare l'intorno 3×3.

Kernel di Sobel:

−1

−2

−1

−2

−1

Immagine Originale f Matrice 5×5 pixel

Magnitudine |∇f| √(Gx² + Gy²)

Gx — Gradiente Orizzontale Blu = Negativo · Bianco = Zero · Blu Vivo = Positivo

Gy — Gradiente Verticale Ambra = Negativo · Bianco = Zero · Ambra Viva = Positivo

Legenda:

Intorno 3×3 Ispezionato

Pixel Centrale

Bordo (Forzato a 0)

      Passa il mouse su un pixel interno della magnitudine per vedere la scomposizione Gx e Gy.


Figura 3.33: Simulatore EP03_08: Gradiente di Sobel (Gx e Gy)

%%writefile EP03_08.cpp
// your solution

Overwriting EP03_08.cpp

TestSuite("EP03_08.cpp").run()

✔️ EP03_08.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP03_08.cases

🔍 Test di C++: EP03_08.cpp
⚠️ EP03_08.cpp: file vuoto (meno di 3 righe). Test saltati.

3.12.9 EP03_09 📡 Filtro della Mediana 3×3

Le immagini radar ad apertura sintetica (SAR) utilizzate nel monitoraggio ambientale e militare sono soggette a un tipo specifico di rumore chiamato speckle, che presenta caratteristiche simili al rumore sale e pepe. Il filtro della mediana è il metodo standard per la rimozione di tale rumore perché preserva i bordi delle strutture eliminando al contempo i punti spuri.

Vedere in Figura 3.34 una simulazione di questo EP.

3.12.9.1 📋 Linee Guida di Implementazione

Dimensioni: Leggere gli interi \(L\) (righe) e \(C\) (colonne).
Dati: Leggere la matrice dei pixel \(f\).
Filtro della Mediana 3×3: Per ogni pixel interno \((i,j)\) con \(1 \le i < L-1\), \(1 \le j < C-1\):
- Raccogliere i 9 pixel del vicinato \(3 \times 3\): \(\{f(i+s, j+t) : s,t \in \{-1,0,1\}\}\).
- Ordinare i 9 valori in ordine crescente.
- Assegnare a \(g(i,j)\) il valore centrale (posizione indice 4, considerando indice 0).

\[g(i,j) = \text{mediana}\{f(i+s, j+t) : s,t \in \{-1,0,1\}\}\]

Bordo: Copiare direttamente: \(g(i,j) = f(i,j)\).
Uscita: Visualizzare la matrice filtrata \(L \times C\).

3.12.9.2 📌 Vincoli Computazionali

Finestra: Sempre \(3 \times 3 = 9\) elementi.
Mediana: L’elemento centrale della sequenza ordinata (indice 4 da 0 a 8).
Nessun clipping: La mediana di valori in \([0, 255]\) rimane in \([0, 255]\).
Non lineare: Il filtro mediana non può essere espresso come convoluzione lineare.

3.12.9.3 🧠 Fondamenti Teorici

Rumore	Filtro della Media	Filtro della Mediana
Sale e pepe (0 o 255)	Diffonde il rumore	Rimuove senza distorcere i bordi
Gaussiano	Riduce efficacemente	Riduce parzialmente

3.12.9.4 📦 Specifica di Ingresso e Uscita (VPL)

Ingresso:

Riga 1: Intero \(L\).
Riga 2: Intero \(C\).
Righe successive: Elementi della matrice.

Uscita:

Matrice filtrata \(L \times C\).

3.12.9.5 📌 Esempi

Ingresso	Uscita	Osservazione
3 3 100 100 100 100 0 100 100 100 100	100 100 100 100 100 100 100 100 100	Punto nero eliminato: mediana di 8×100+1×0 = 100
3 3 50 50 50 50 255 50 50 50 50	50 50 50 50 50 50 50 50 50	Punto bianco (sale) eliminato

📉 Simulatore EP03_09: Filtro Mediano 3×3 g = Mediana(Vicini)

Inietta rumore impulsivo (sale e pepe) e passa il mouse sui pixel interni del risultato per ispezionare l'ordinamento del vettore di vicinanza e l'eliminazione del rumore.

Rumore sale (255) e pepe (0) — circa il 30% dei pixel interni interessati

Immagine f — Con Rumore Sale (255) e pepe (0) visibili

Risultato g — Senza Rumore Passa il mouse per ispezionare

Vettore di Vicinanza 3×3 — Ordinato Passa il mouse su un pixel interno del risultato per visualizzare

—

Legenda:

Finestra 3×3

Pixel Centrale

Bordo (Copiato)

Mediana

Rumore (Eliminato)

      Passa il mouse su un pixel interno del risultato per vedere il processo di ordinamento.


Figura 3.34: Simulatore EP03_09: Filtro della Mediana 3×3

%%writefile EP03_09.cpp
// your solution

Overwriting EP03_09.cpp

TestSuite("EP03_09.cpp").run()

✔️ EP03_09.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP03_09.cases

🔍 Test di C++: EP03_09.cpp
⚠️ EP03_09.cpp: file vuoto (meno di 3 righe). Test saltati.

3.12.10 EP03_10 ✨ Unsharp Masking (USM)

Nei sistemi di digitalizzazione di documenti storici e opere d’arte, la nitidezza delle immagini è fondamentale per la lettura di testi manoscritti e dettagli ornamentali. Lo Unsharp Masking (USM) è l’algoritmo di miglioramento della nitidezza standard utilizzato negli scanner professionali e in software come Adobe Photoshop, controllato dal parametro \(k\) che determina l’intensità del miglioramento.

Vedi in Figura 3.35 una simulazione di questo EP.

3.12.10.1 📋 Linee Guida di Implementazione

Dimensioni: Leggere gli interi \(L\) (righe) e \(C\) (colonne).
Parametro: Leggere il valore reale \(k\) (intensità del miglioramento, \(k \ge 0\)).
Dati: Leggere la matrice di pixel \(f\).
Smussamento: Calcolare \(\bar{f}\) con filtro di media \(3\times3\) (solo pixel interni; bordi mantenuti):

\[\bar{f}(i,j) = \frac{1}{9} \sum_{s=-1}^{1} \sum_{t=-1}^{1} f(i+s, j+t)\]

Maschera ad alta frequenza: \(m(i,j) = f(i,j) - \bar{f}(i,j)\).
Miglioramento USM: Per ogni pixel interno:

\[g(i,j) = \text{clip}\left(\text{round}\left(f(i,j) + k \cdot m(i,j)\right)\right)\]

Bordo: \(g(i,j) = f(i,j)\) (copia diretta).
Output: Visualizzare la matrice migliorata \(L \times C\).

3.12.10.2 📌 Vincoli Computazionali

Arrotondamento: Applicare round prima del clipping.
Saturazione: \(\text{clip}(x) = \max(0, \min(255, x))\).
Operazioni in virgola mobile: Calcolare \(\bar{f}\) e \(m\) in virgola mobile prima di arrotondare il risultato finale.
\(k = 0\): Nessun miglioramento — l’output è identico all’input (eccetto per i bordi).

3.12.10.3 🧠 Fondamento Teorico

Fase	Operazione	Descrizione
1	\(\bar{f} = f * \frac{1}{9}\mathbf{1}_{3\times3}\)	Smussamento (basse frequenze)
2	\(m = f - \bar{f}\)	Maschera (alte frequenze)
3	\(g = \text{clip}(\text{round}(f + k \cdot m))\)	Miglioramento ponderato

3.12.10.4 📦 Specifica di Input e Output (VPL)

Input:

Riga 1: Intero \(L\).
Riga 2: Intero \(C\).
Riga 3: Reale \(k\).
Righe successive: Elementi della matrice originale.

Output:

Matrice migliorata \(L \times C\).

3.12.10.5 📌 Esempi

Input	Output	Osservazione
3 3 0.0 100 100 100 100 100 100 100 100 100	100 100 100 100 100 100 100 100 100	k=0: nessun miglioramento
3 3 1.0 50 50 50 50 200 50 50 50 50	50 50 50 50 255 50 50 50 50	k=1: pixel centrale migliorato e saturato

✨ Simulatore EP03_10: Unsharp Masking (USM) g = f + k · m

Regola il fattore di guadagno k, osserva l'intero pipeline di miglioramento (sfocatura, maschera ad alta frequenza) e passa il mouse sul risultato.

Fattore di guadagno k: k = 1.0

① Immagine Originale f Matrice 5×5 pixel

② Sfocato f̄ Media 3×3

③ Maschera m m = f − f̄ (Alte Frequenze)

④ Risultato g = f + 1.0·m Passa il mouse per ispezionare

Legenda:

Vicinanza 3×3

Pixel Centrale

Bordo (Copiato)

Maschera Positiva/Negativa

      Passa il mouse su un pixel interno del risultato per tracciare l'intero pipeline.


Figura 3.35: Simulatore EP03_10: Unsharp Masking (USM)

%%writefile EP03_10.cpp
// your solution

Overwriting EP03_10.cpp

TestSuite("EP03_10.cpp").run()

✔️ EP03_10.cases esiste già in casos/
📋 5 caso/i caricato/i da casos/EP03_10.cases

🔍 Test di C++: EP03_10.cpp
⚠️ EP03_10.cpp: file vuoto (meno di 3 righe). Test saltati.

3.1 Obiettivi

3.2 Operazioni a Livello di Intensità

3.2.1 Preparazione dell’Ambiente Pratico

3.2.2 Operazioni Aritmetiche

3.2.3 Miscelazione Ponderata (Alpha Blending)

3.2.4 Operazioni Logiche e Maschere Bit a Bit

3.3 Istogramma delle Immagini

3.3.1 Equalizzazione dell’Istogramma

3.3.2 Specifica dell’istogramma

3.4 Fondamenti Spaziali: Intorno, Convoluzione e Kernel

3.4.1 Intorno

3.4.2 Trattamento dei Bordi

3.4.3 Correlazione vs. Convoluzione

3.4.3.1 Correlazione (mm::conv)

3.4.3.2 Convoluzione

3.4.4 Il Ruolo del Kernel

3.4.5 Esempio Numerico: Correlazione Passo per Passo

3.5 Filtraggio Spaziale di Levigatura

3.5.1 Filtro a Media (Box Filter)

3.5.2 Filtro Gaussiano

3.6 Filtraggio Spaziale di Enfasi

3.6.1 Laplaciano

3.6.2 Operatore di Sobel

3.6.3 Operatore di Prewitt

3.6.4 Unsharp Masking (USM)

3.6.5 Rilevatore di Canny

3.7 Filtri d’Ordine: Filtro Mediano

3.7.1 Rumore Impulsivo: Sale e Pepe

3.7.2 Filtro della Mediana

3.8 Applicazione Pratica: Pre-elaborazione per la Segmentazione

3.9 Riassunto

3.10 🤖 Uso di Gemini Notebook come Tutor Complementare

🌐 Lingua e Linguaggio di Programmazione

⚠️ Avviso sui Contenuti Generati dall’IA

3.11 Lista di Esercizi

Riferimenti del Capitolo

3.12 💻 Parte pratica con esercizi di programmazione

🎯 Obiettivo di questo Quaderno

Download

Esecuzione dei Test

3.12.1 EP03_01 ➕ Addizione Saturata di una Costante

3.12.1.1 📋 Linee Guida per l’Implementazione

3.12.1.2 📌 Vincoli Computazionali

3.12.1.3 🧠 Fondamento Teorico

3.12.1.4 📦 Specifica di Input e Output (VPL)

3.12.1.5 📌 Esempi

3.12.2 EP03_02 🔀 Alpha Blending di Due Immagini

3.12.2.1 📋 Linee Guida di Implementazione

3.12.2.2 📌 Vincoli Computazionali

3.12.2.3 🧠 Fondamenti Teorici

3.12.2.4 📦 Specifica di Input e Output (VPL)

3.12.2.5 📌 Esempi

3.12.3 EP03_03 🎭 Inversione dell’Immagine (Negativo Fotografico)

3.12.3.1 📋 Linee Guida di Implementazione

3.12.3.2 📌 Vincoli Computazionali

3.12.3.3 🧠 Fondamenti Teorici

3.12.3.4 📦 Specifica di Input e Output (VPL)

3.12.3.5 📌 Esempi

3.12.4 EP03_04 📊 Equalizzazione dell’istogramma (L bit)

3.12.4.1 📋 Linee guida di implementazione

3.12.4.2 📌 Vincoli computazionali

3.12.4.3 🧠 Fondamenti teorici

3.12.4.4 📦 Specifica di input e output (VPL)

3.12.4.5 📌 Esempi

3.12.5 EP03_05 🔲 Applicazione della Maschera AND Binaria

3.12.5.1 📋 Linee Guida di Implementazione

3.12.5.2 📌 Vincoli Computazionali

3.12.5.3 🧠 Fondamento Teorico

3.12.5.4 📦 Specifica di Input e Output (VPL)

3.12.5.5 📌 Esempi

3.12.6 EP03_06 🌫️ Filtro di Media con Kernel N×N

3.12.6.1 📋 Linee Guida di Implementazione

3.12.6.2 📌 Vincoli Computazionali

3.12.6.3 🧠 Fondamenti Teorici

3.12.6.4 📦 Specifica di Input e Output (VPL)

3.12.6.5 📌 Esempi

3.12.7 EP03_07 🔍 Operatore Laplaciano (w4) per l’Enfatizzazione dei Bordi

3.12.7.1 📋 Linee Guida di Implementazione

3.12.7.2 📌 Vincoli Computazionali

3.12.7.3 🧠 Fondamenti Teorici

3.4.3.1 Correlazione (`mm::conv`)
