1  Fundamentos e Primeiros Passos

Este capítulo inaugura a Parte 1 do livro, dedicada aos fundamentos do Processamento Digital de Imagens (PDI). São apresentados a representação matemática de imagens digitais e os principais métodos para sua manipulação, utilizando a linguagem Python e a biblioteca morph.py (Zampirolli et al., 2025).

1.1 Objetivos

Ao final deste capítulo, você será capaz de:

• Compreender a natureza física e matemática da imagem digital \(f(x,y)\).
• Identificar as faixas do espectro eletromagnético relevantes para PDI.
• Configurar o ambiente de desenvolvimento em Python.
• Realizar operações básicas: leitura, exibição e salvamento de imagens.
• Manipular estruturas de matrizes (NumPy) sem cair em armadilhas de memória.
• Acessar e modificar intensidades de pixels individualmente.
• Aplicar limiarização manual.

1.2 Antes de começar: Notebooks em Python

Este material foi construído sob o conceito de Literate Programming (Programação Literária), idealizado por Donald Knuth na década de 1980 (Knuth, 1984). Knuth — também criador do sistema TeX para tipografia digital — propôs que os programas fossem escritos como uma narrativa lógica para seres humanos, intercalando código e documentação.

Para executar uma célula, pressione Shift + Enter ou clique no botão ▶️.

NotaNota sobre o formato

Nas versões renderizadas (PDF ou HTML), o código é apresentado em blocos estáticos para fins de leitura e referência. A execução interativa requer o acesso via Google Colab (disponível no topo da página) ou em ambiente local via VSCode ou Jupyter Notebook.

1.3 Fundamentos

O estudo de sistemas baseados em imagens compreende um ecossistema de disciplinas integradas que transformam dados visuais brutos em conhecimento estruturado. Enquanto algumas áreas focam na geração de representações, outras dedicam-se ao tratamento e à análise desses dados para dar suporte a aplicações tecnológicas complexas.

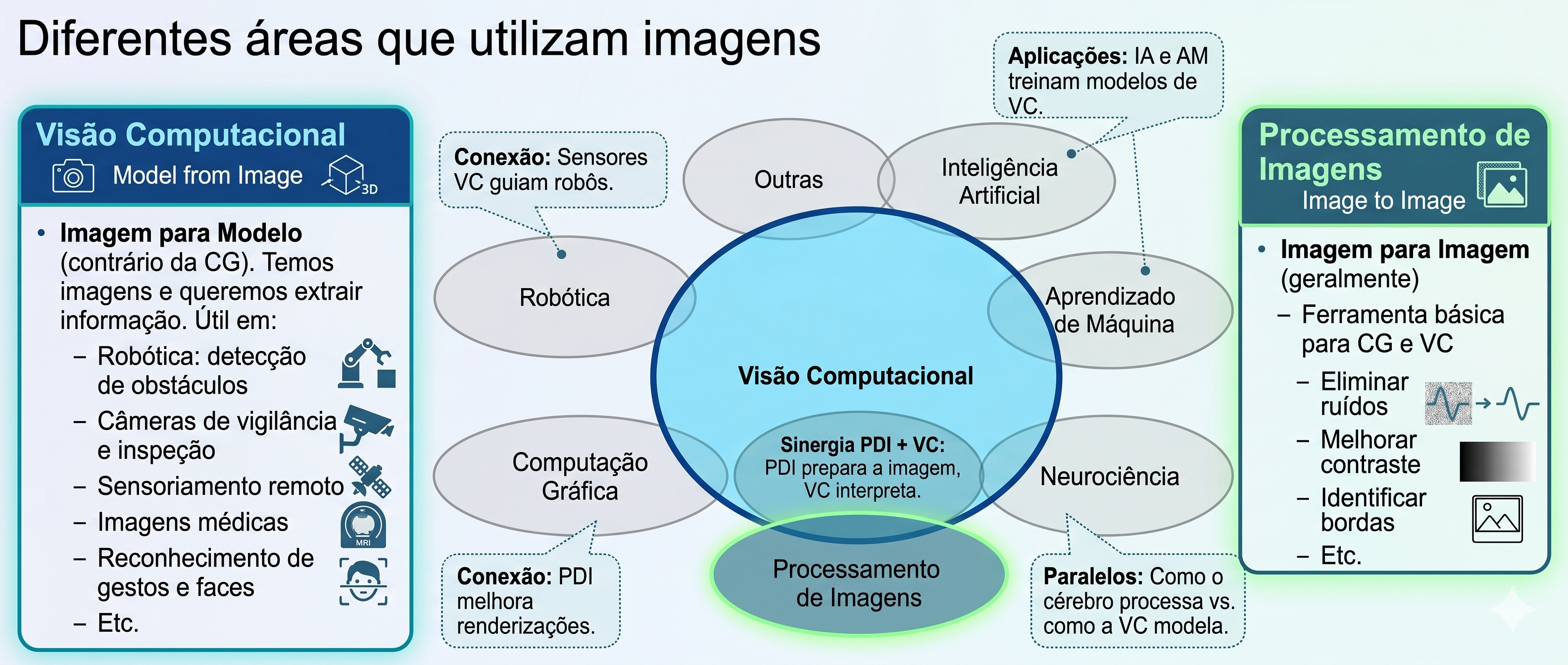

O diagrama apresentado no Figura 1.1 estabelece a distinção e complementaridade entre o Processamento de Imagens (PDI) e a Visão Computacional (VC). O PDI, destacado em verde, tem como foco a transformação de imagem para imagem, visando melhoria de qualidade ou pré-processamento, como a remoção de ruídos e realce de contraste.

Em contrapartida, a VC, assinalada em azul, foca na interpretação do conteúdo visual para extrair modelos ou informações, como o reconhecimento de objetos e gestos. A região de intersecção ilustra a sinergia entre as áreas, onde o PDI prepara os dados visuais para a interpretação pela VC. O mapa também demonstra as interconexões de ambas as disciplinas com áreas como Robótica, Computação Gráfica, Inteligência Artificial e Neurociência.

Figura 1.1: Diagrama relacional detalhando as distinções fundamentais, sinergias e interconexões entre Processamento de Imagens e Visão Computacional no contexto de sistemas baseados em imagens.

1.3.1 👁️ Visão Computacional

• Foco: Imagem → Modelo (caminho inverso da Computação Gráfica).

• Objetivo: Extrair informação de alto nível a partir de imagens ou vídeos.

• Aplicações típicas:
  • Robótica - detecção de obstáculos, localização e navegação autônoma.
  • Vigilância e inspeção - reconhecimento de eventos, leitura de placas, controle de qualidade.
  • Sensoriamento remoto - análise de imagens de satélite, mapeamento ambiental.
  • Imagens médicas - detecção de tumores, segmentação de órgãos, auxílio ao diagnóstico.
  • Interação humano‑computador - reconhecimento de gestos, expressões faciais, rastreamento ocular.
• Relação com outras áreas: utiliza técnicas de Aprendizado de Máquina e IA para classificar e interpretar cenas; serve como “olhos” da Robótica.

1.3.2 🖼️ Processamento Digital de Imagens (PDI)

• Foco: Imagem → Imagem (geralmente - transformação de uma imagem em outra).

• Objetivo: Melhorar a qualidade visual ou extrair características de baixo nível.

• Aplicações comuns:
  • Eliminação de ruídos (filtros de média, mediana, gaussiano).
  • Melhoria de contraste (equalização de histograma, ajuste gamma).
  • Detecção de bordas (Sobel, Canny, Laplaciano).
  • Segmentação (limiarização, crescimento de regiões, watershed).
  • Transformações geométricas (redimensionamento, rotação, correção de perspectiva).
• Relação com outras áreas:
  • É a base para a maioria dos sistemas de Visão Computacional (pré‑processamento).

  • A Computação Gráfica frequentemente aplica PDI para pós‑processamento (ex.: suavização, realce).

  • Técnicas de IA podem otimizar parâmetros de processamento (ex.: aprendizado de filtros).

1.3.3 Como as outras áreas se conectam

Área	Relação com PDI e VC
Inteligência Artificial	Fornece modelos (redes neurais, SVM) que interpretam saídas da VC.
Robótica	Consome dados de VC para tomar decisões (navegação, manipulação).
Aprendizado de Máquina	Usa descritores extraídos pelo PDI/VC para treinar classificadores.
Computação Gráfica	Caminho inverso: modelo → imagem; muitas vezes aplica PDI para renderização realista.
Neurociência	Inspira modelos de PDI (ex.: filtros semelhantes a células ganglionares da retina).

1.4 Etapas do PDI

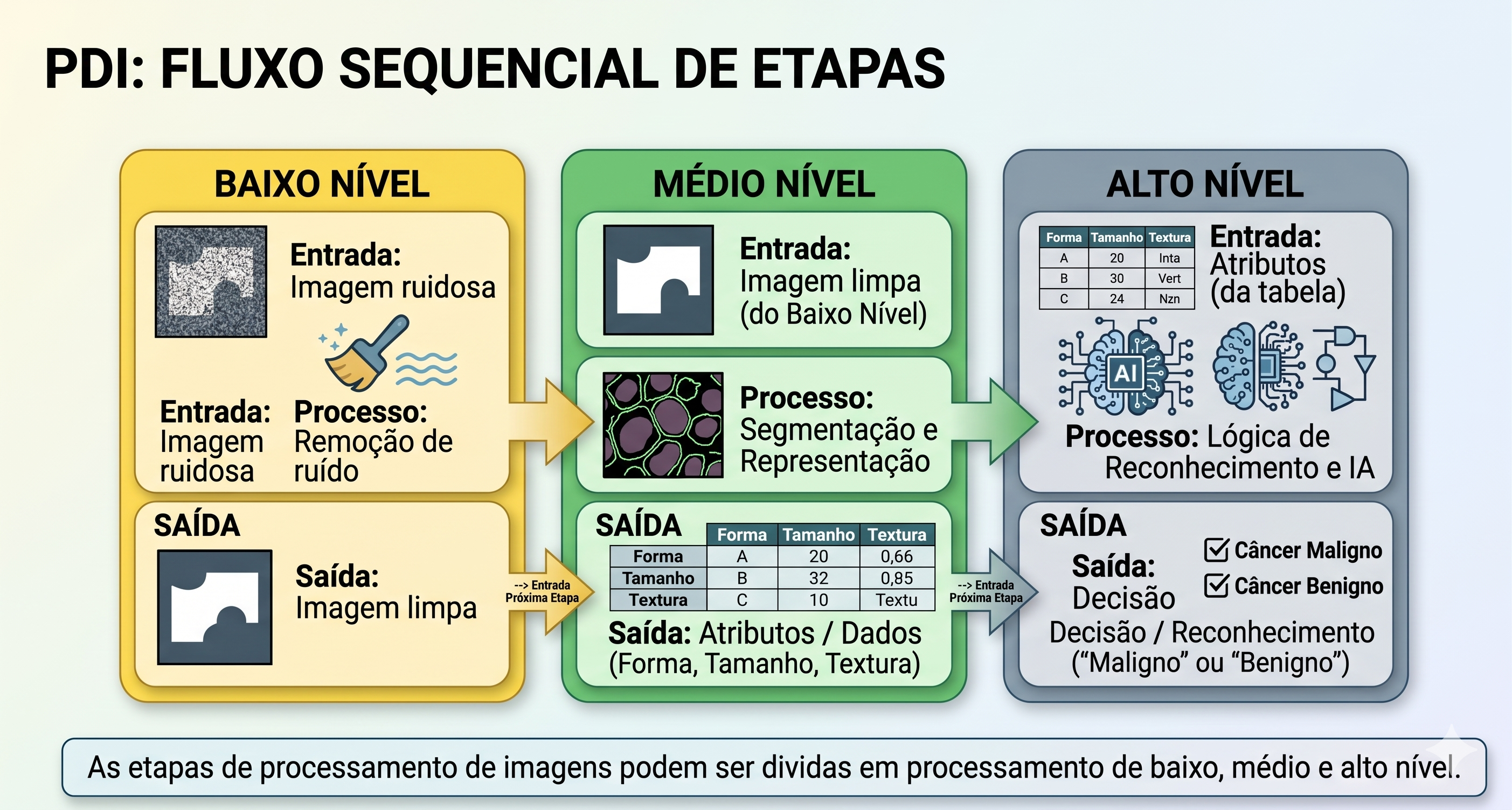

As etapas do PDI são apresentadas na Figura 1.2, que podem ser compreendidas como uma cadeia de transformações que reduz a redundância dos dados em busca de significado:

• Baixo Nível: Atua diretamente sobre os pixels da imagem ruidosa para realizar melhorias e filtragens, gerando como saída uma imagem limpa ou realçada.
• Médio Nível: Recebe a imagem tratada e realiza a segmentação e descrição, transformando a matriz de pixels em atributos estruturados (forma, tamanho e textura).
• Alto Nível: Utiliza a tabela de atributos para alimentar processos de lógica e inteligência artificial, resultando na decisão ou reconhecimento final (como o diagnóstico médico).

Figura 1.2: Representação do fluxo sequencial de processamento: a saída de cada nível torna-se a entrada do nível subsequente.

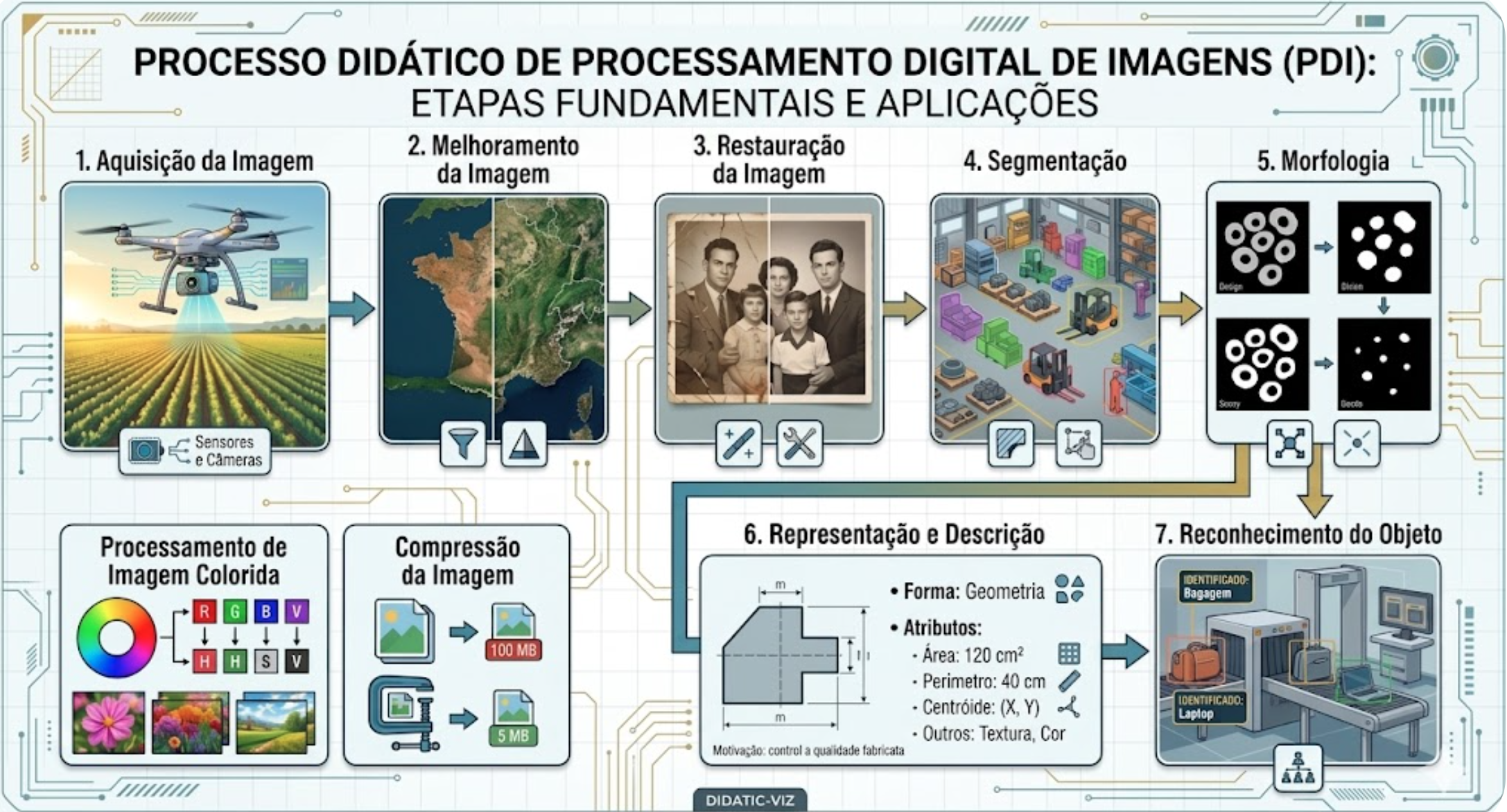

A Figura 1.3 detalha a sequência completa do processamento, desde a captura até a interpretação. O fluxo inicia-se na Aquisição da Imagem (1) e prossegue com o Melhoramento (2) e a Restauração (3). Em seguida, o conteúdo é isolado pela Segmentação (4) e refinado pela Morfologia (5). A transição crucial ocorre na Representação e Descrição (6), onde objetos visuais são convertidos em dados matemáticos (área, perímetro etc.), permitindo o Reconhecimento (7). Processos auxiliares incluem o Processamento de Imagem Colorida e a Compressão, que contribuem para a eficiência do armazenamento e da análise.

Figura 1.3: Fluxo detalhado do PDI: da aquisição sensorial à extração de atributos e reconhecimento automatizado, incluindo em processamento colorido e compressão.

1.5 Formação da Imagem e o Espectro

O processo de formação de uma imagem é fundamentado na interação entre a matéria e a energia radiante. Essencialmente, uma imagem é concebida quando um sensor registra a radiação resultante da interação com um objeto físico. No contexto da visão humana e da fotografia convencional, este fenômeno depende de uma fonte de luz que ilumine a cena; as características dos objetos são então codificadas através das variações de intensidade e cor da luz que atinge o sensor, conforme ilustrado na Figura 1.4.

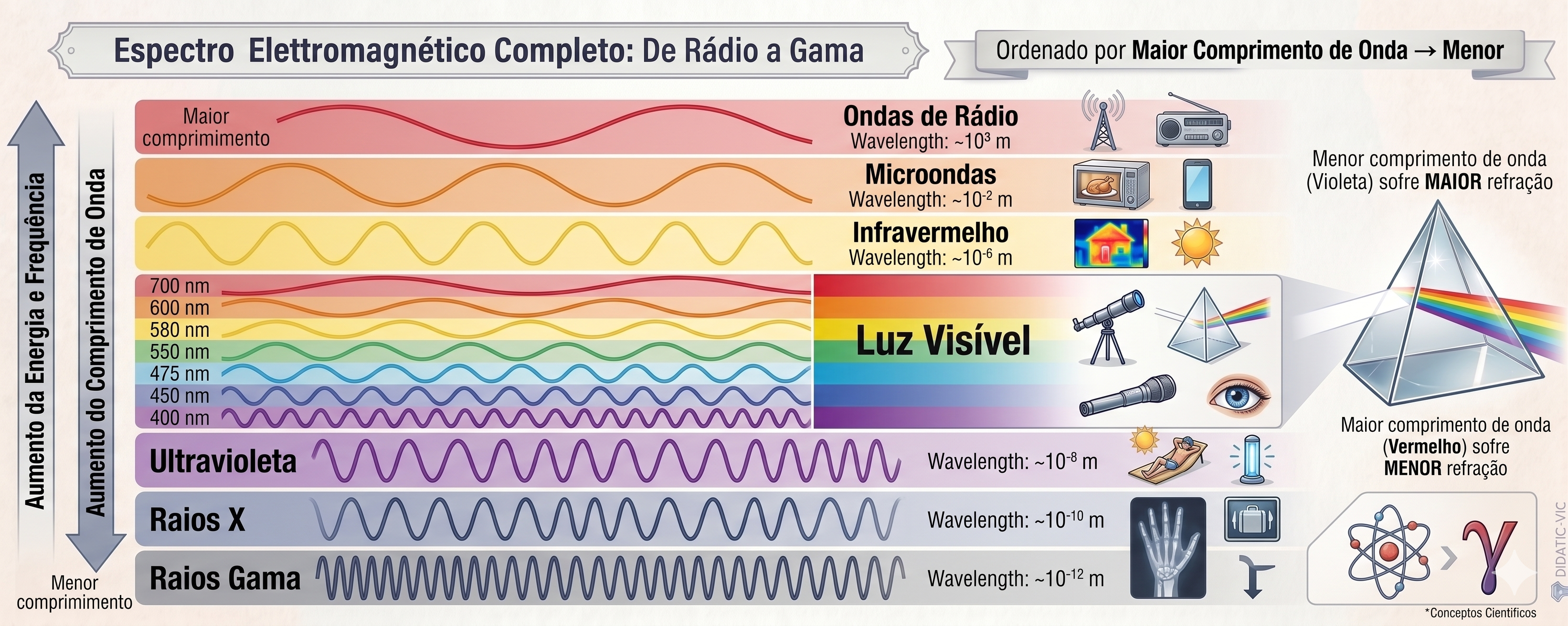

Figura 1.4: Representação do espectro visível e sua posição em relação às demais radiações eletromagnéticas, destacando a variação dos comprimentos de onda de 380 nm a 750 nm.

A luz visível ocupa apenas uma pequena faixa do espectro eletromagnético — entre 380 nm (violeta) e 750 nm (vermelho) — conforme ilustrado na Figura 1.5. Sensores digitais convencionais operam nessa mesma janela, mas equipamentos especializados podem captar radiações invisíveis ao olho humano, como o infravermelho e os raios X. Em PDI, a imagem formada depende diretamente da sensibilidade espectral do sensor utilizado.

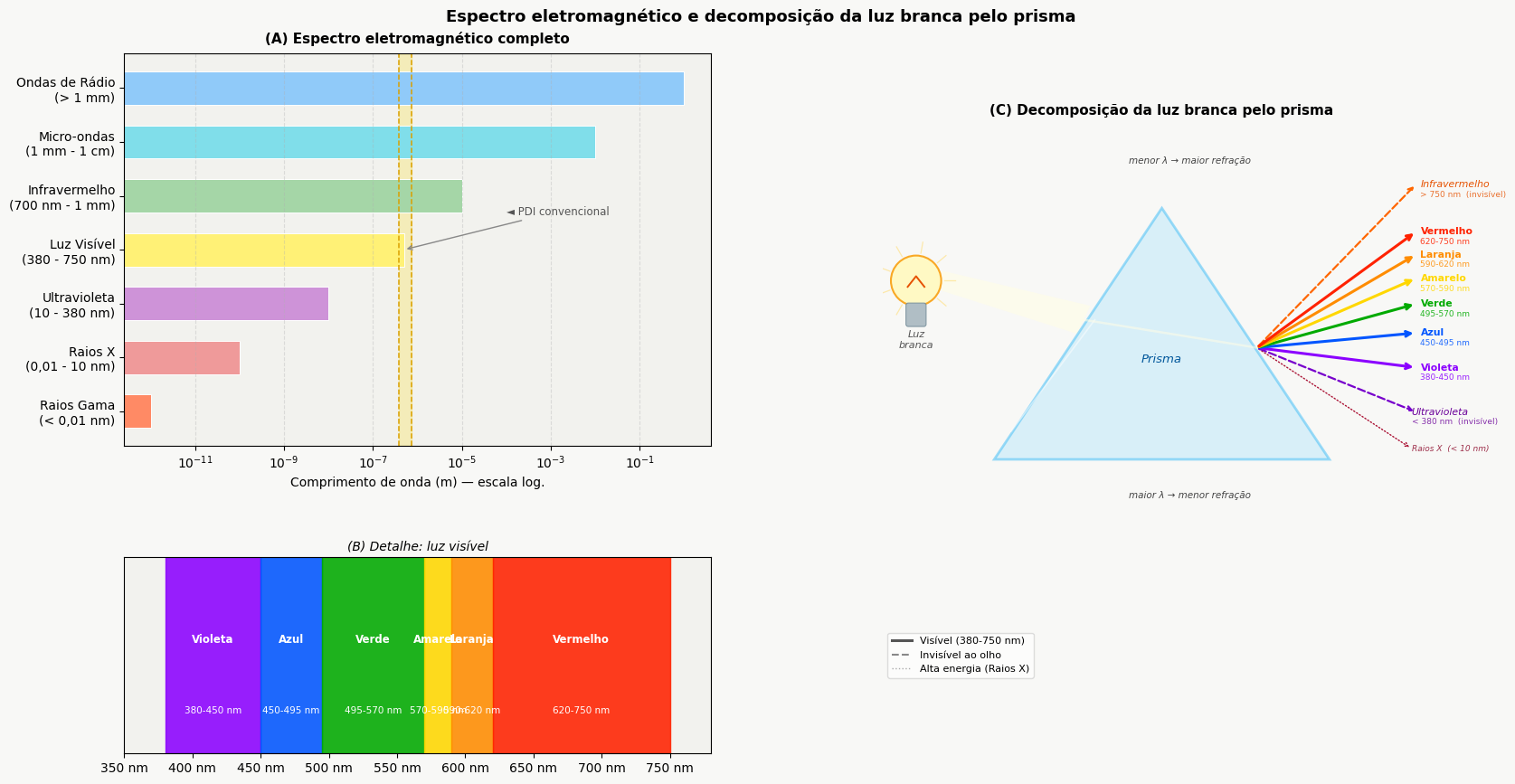

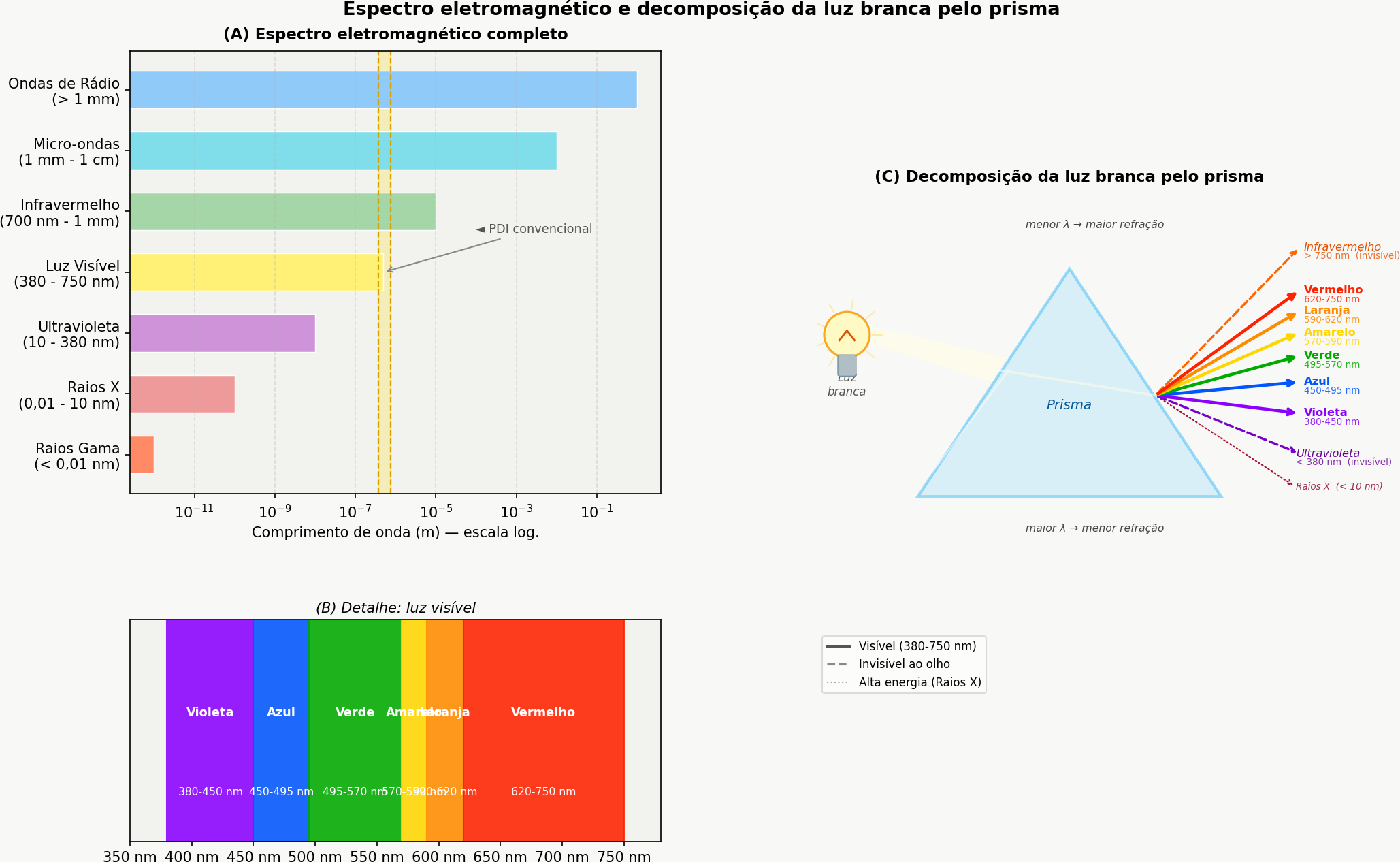

Figura 1.5: (A) Espectro eletromagnético completo em escala logarítmica, com destaque para a faixa visível. (B) Detalhe da luz visível (380-750 nm) e suas cores componentes. (C) Decomposição da luz branca pelo prisma: menor comprimento de onda sofre maior refração, separando UV, visível e infravermelho.

1.6 O que é uma Imagem Digital?

Uma imagem digital é formada por uma grade de pixels (Picture Elements), onde cada pixel é a menor unidade elementar da imagem.

DicaO que é um Pixel?

Um pixel é a menor unidade endereçável que compõe uma imagem digital. Cada pixel ocupa uma posição única na grade e armazena um ou mais valores numéricos que representam sua intensidade ou cor.

Representação Matemática

Diferente de uma função contínua, o domínio de uma imagem digital é um plano retangular finito \(\mathbb{E} \subset \mathbb{Z}^2\), que representa a grade de amostragem. Este domínio é indexado por coordenadas inteiras:

\[ \mathbb{E} = \{ (x, y) \in \mathbb{Z}^2 \mid 0 \le x < L,\; 0 \le y < H \} \tag{1.1}\]

Onde:

• \(L\): representa a largura da imagem (número de colunas).
• \(H\): representa a altura da imagem (número de linhas).

A imagem digital é uma função que associa cada par de coordenadas \((x,y)\) a um ou mais valores que descrevem a aparência do pixel.

\[ f: \mathbb{E} \to \mathcal{V} \tag{1.2}\]

O conjunto \(\mathcal{V}\) define os valores possíveis para o pixel (codomínio), variando conforme o tipo de imagem, como demonstrado na Tabela 1.1.

Tabela 1.1: Principais tipos de imagem digital e seus respectivos conjuntos de valores possíveis para cada pixel.

Tipo de imagem	\(\mathcal{V}\) (valores do pixel)	Representação
Binária	\(\{0, 1\}\) ou \(\{0, 255\}\)	⬛◻️
Tons de cinza	\(\{0, 1, \dots, 255\}\)	░▒▓█
Colorida (RGB)	\(\{0, \dots, 255\}^3\) (triplas ordenadas de valores)	🟥🟩🟦

Exemplo prático: Uma imagem colorida (RGB) é representada matematicamente por uma função que retorna três valores para cada pixel. No computador, isso resulta em três matrizes sobrepostas (canais R, G e B), onde cada célula contém um valor de intensidade para aquele canal específico no pixel.

1.7 Configuração do Ambiente

Este material fundamenta-se no ecossistema científico do Python, com destaque para o NumPy (matemática matricial), OpenCV (visão computacional padrão de mercado) e a biblioteca morph.py (Zampirolli et al., 2025), desenvolvida especificamente para fins didáticos neste livro.

Atualmente, o projeto disponibiliza a versão em Python e Português. A arquitetura do sistema, no entanto, foi projetada para expansão futura, permitindo a adaptação automatizada para outras linguagens de programação (como C++ e Java) e idiomas, por meio de APIs de tradução.

Os Exercícios de Programação (EPs) do final de cada capítulo integram o módulo testsuite.py, já disponível para práticas em Python, C, C++, Java, JavaScript e R, garantindo a validação imediata das soluções propostas nos notebooks de estudo.

1.7.1 📦 Bibliotecas Utilizadas

Biblioteca	Função principal
numpy	Representação matricial de imagens
opencv-python	Leitura, escrita e operações de visão computacional
matplotlib	Visualização de imagens e gráficos
morph.py	Abstração didática das operações de PDI

NotaVersões do morph.py

A biblioteca morph.py possui duas versões públicas:

• Versão 1.0 — versão original, publicada junto ao artigo apresentado no EduComp 2024: https://github.com/fzampirolli/morph

• Versão 1.1 — versão compacta, utilizada nas atividades deste livro: https://github.com/fzampirolli/pdi-vc/blob/master/morph/morph.py

A versão 1.1 foi necessária para uso nas atividades do Moodle/VPL (Laboratório Virtual de Programação). Na versão 1.0, bibliotecas como matplotlib, requests e skimage eram carregadas no momento do import morph, causando erro de memória (Jail: out of memory, 128MiB) no ambiente restrito do VPL.

Na versão 1.1, esses imports foram convertidos para carregamento lazy: cada biblioteca é importada apenas dentro do método que a utiliza, e somente quando esse método é de fato chamado. Assim, um simples import morph carrega apenas numpy e cv2, que são suficientes para a maioria dos EPs.

import os, importlib, urllib.request, numpy as np, matplotlib.pyplot as plt

# URLs do repositório
BASE_URL = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph"
for f in ["morph.py"]:
    if not os.path.exists(f):
        urllib.request.urlretrieve(f"{BASE_URL}/{f}", f)

import morph
importlib.reload(morph)
from morph import mm

# Correção: Verifica se o atributo existe antes de imprimir,
# ou simplesmente confirma o carregamento do módulo.
version = getattr(morph, "__version__", "local_file")
print(f"✅ Ambiente pronto. Módulo 'morph' carregado com sucesso.")
print(f"📦 Funções disponíveis no mm: \n{dir(mm)[-5:]}...")

✅ Ambiente pronto. Módulo 'morph' carregado com sucesso.
📦 Funções disponíveis no mm:
['verifyBoundBox', 'watershed', 'watershed0', 'watershedB', 'write']...

1.8 Fundamentos de Matrizes - atenção à cópia de referências

Como uma imagem digital é uma matriz, precisamos saber criá-las corretamente. Em Python, existe uma armadilha comum ao usar o operador * em listas:

AvisoAtenção à cópia de referências

Ao fazer m = [[0]*2]*3, você não cria 3 linhas independentes, mas sim 3 referências para a mesma linha. Alterar um valor em uma linha alterará todas as outras!

Para visualizar esse comportamento, você pode testar o código no Python Tutor e comparar com a forma correta de criar matriz com listas: m = [[0]*2 for _ in range(3)].

A forma recomendada e padrão em Processamento Digital de Imagens é usar NumPy, que cria matrizes com dados independentes e oferece eficiência computacional. O código a seguir mostra diferentes formas de criação de imagens sintéticas — o resultado é exibido na Figura 1.6.

# Criando uma imagem preta (zeros) de 5x5 pixels
img_preta = np.zeros((5, 5), dtype='uint8')

# Criando uma imagem branca (255) de 5x5 pixels
img_branca = np.ones((5, 5), dtype='uint8') * 255

# Criando uma imagem aleatória para testes (Ruído)
img_random = mm.randomImage(4, 6, maxValue=255)

print("Matriz Aleatória Gerada:")
print(mm.drawImage(img_random))

mm.show(img_random, title="Exemplo: Captura RGB")  # menor

Matriz Aleatória Gerada:
226 156  71 174 248  40
121 173  36 183  57 156
 44  65 200 214 178  93
250 139  31 165 105 155

Figura 1.6: Exemplo de imagem sintética gerada por matriz aleatória 4x6.

1.9 Lendo e Exibindo Imagens

Em Python, as imagens são lidas como arrays do NumPy. Isso significa que toda a potência da álgebra linear está disponível para o processamento de imagens.

A operação mais básica em PDI é a leitura de uma imagem. A função mm.read() da morph.py aceita caminhos locais e URLs, ver o resultado na Figura 2.6.

import os
import numpy as np

url     = "https://upload.wikimedia.org/wikipedia/commons/8/87/Mandrillus_sphinx_339428057.jpg"
caminho = "imagens/mandrill.jpg"

if not os.path.exists(caminho):
    os.makedirs("imagens", exist_ok=True)
    img_obj = mm.read(url, pil=True)
    mm.write(img_obj, caminho)
else:
    img_obj = mm.read(caminho, pil=True)

img = np.array(img_obj)

print(f"Dimensões (H, W, Canais): {img.shape}")
print(f"Tipo de dado: {img.dtype}")

mm.show(img, title="Exemplo: Captura RGB")

Dimensões (H, W, Canais): (1365, 2048, 3)
Tipo de dado: uint8

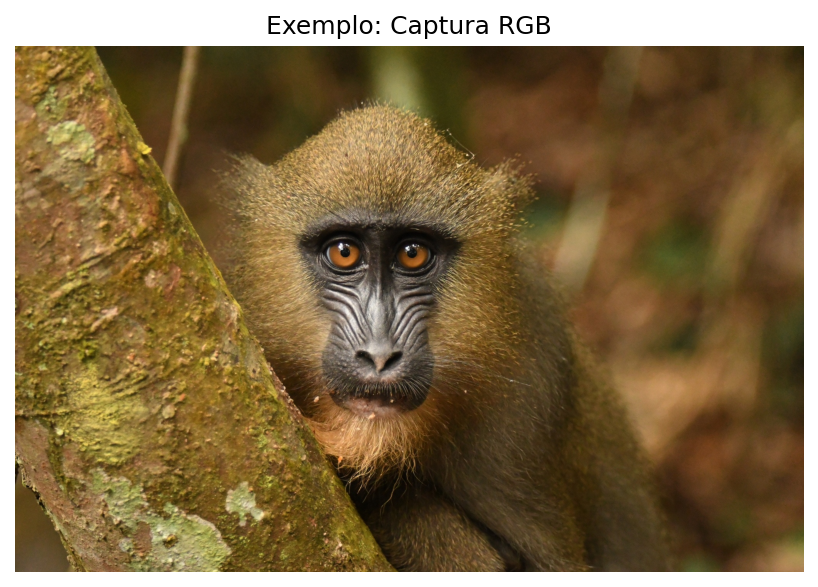

Figura 1.7: Mandrill (Mandrillus sphinx) in Gabon GPS: (-1.93867, 13.09674). Crédito: Julien Renoult (CC BY 4.0).

Alternativa: Baixando a imagem localmente

Se por algum motivo a leitura direta da URL não funcionar (firewall, restrições de rede, ou se você preferir trabalhar com arquivos locais), uma abordagem simples é baixar a imagem usando o comando wget (disponível em ambientes Linux, macOS e no Google Colab) e depois carregá-la com mm.read() a partir do arquivo salvo.

!wget -O mandrill.png https://upload.wikimedia.org/wikipedia/commons/8/87/Mandrillus_sphinx_339428057.jpg

img = mm.read('mandrill.png')
mm.show(img, title="Exemplo: Captura RGB (arquivo local)")

Explicação:

• !wget -O mandrill.png <URL> baixa a imagem da Wikimedia e a salva com o nome mandrill.png.
• mm.read('mandrill.png') lê o arquivo local (sem necessidade de cabeçalhos HTTP ou tratamento especial).
• Essa estratégia é útil quando você quer evitar dependências de rede durante a execução ou reutilizar a mesma imagem várias vezes sem novo download.

DicaNota

O prefixo ! funciona no Jupyter Notebook, JupyterLab e Google Colab. Em um terminal comum, basta remover o !. Se o wget não estiver instalado, instale-o com apt install wget (Linux) ou use curl -o mandrill.png <URL> como alternativa.

1.10 Conversão de Tipos e Limiarização

Conforme vimos, uma imagem colorida no espaço RGB é representada pela função:

\[ f: \mathbb{E} \to \{0,1,\dots,255\}^3 \]

Ou seja, para cada pixel \((x,y)\), temos três valores \((R,G,B)\) que definem sua cor.

Conversão para Tons de Cinza

Para converter uma imagem RGB em tons de cinza (grayscale), é necessário combinar os três canais em um único valor de intensidade \(g\), que representa o brilho percebido. Como o olho humano não é igualmente sensível ao vermelho, verde e azul, utiliza-se uma média ponderada. O padrão ITU-R BT.601 (ITU-R, 2011) define os seguintes pesos:

\[ g = 0.299\,R + 0.587\,G + 0.114\,B \tag{1.3}\]

Após o cálculo, o valor \(g\) é arredondado para o inteiro mais próximo e ajustado ao intervalo \([0, 255]\). O resultado é uma nova imagem, agora em tons de cinza, representada por:

\[ f_{\text{cinza}}: \mathbb{E} \to \{0,1,\dots,255\} \]

Limiarização (Thresholding)

A partir da imagem em tons de cinza \(f_{\text{cinza}}(x,y)\), uma operação fundamental é a limiarização, que produz uma imagem binária (apenas preto e branco). Para isso, escolhe-se um valor de corte \(T\) (geralmente no intervalo \([0,255]\)) e define-se:

\[ f_{\text{bin}}(x,y) = \begin{cases} 255 & \text{se } f_{\text{cinza}}(x,y) > T \\[4pt] 0 & \text{caso contrário} \end{cases} \tag{1.4}\]

Exemplo: Com \(T = 128\), pixels com intensidade acima de 128 tornam-se brancos (255); os demais tornam-se pretos (0).

A limiarização é amplamente usada para segmentar objetos do fundo, extrair bordas ou criar máscaras binárias para processamento posterior.

Nota: O valor 255 representa o branco máximo em imagens de 8 bits, enquanto 0 representa o preto absoluto.

Exemplo prático de conversão e limiarização

A Figura 1.8 ilustra os principais passos para transformar uma imagem colorida em tons de cinza e, em seguida, convertê-la em uma imagem binária por limiarização. O código a seguir implementa essas etapas:

import matplotlib.pyplot as plt

# 1. Converter para Tons de Cinza
img_gray = mm.gray(img)

# 2. Aplicar limiar (Pixels > 128 tornam-se 255, outros 0)
limiar = 128
img_binaria = mm.threshold(img_gray, limiar)

# Uso da nova função
mm.show(
    [img, img_gray, img_binaria],
    titles=["Original", "Tons de Cinza", f"Binária (T={limiar})"],
    cols=3
)

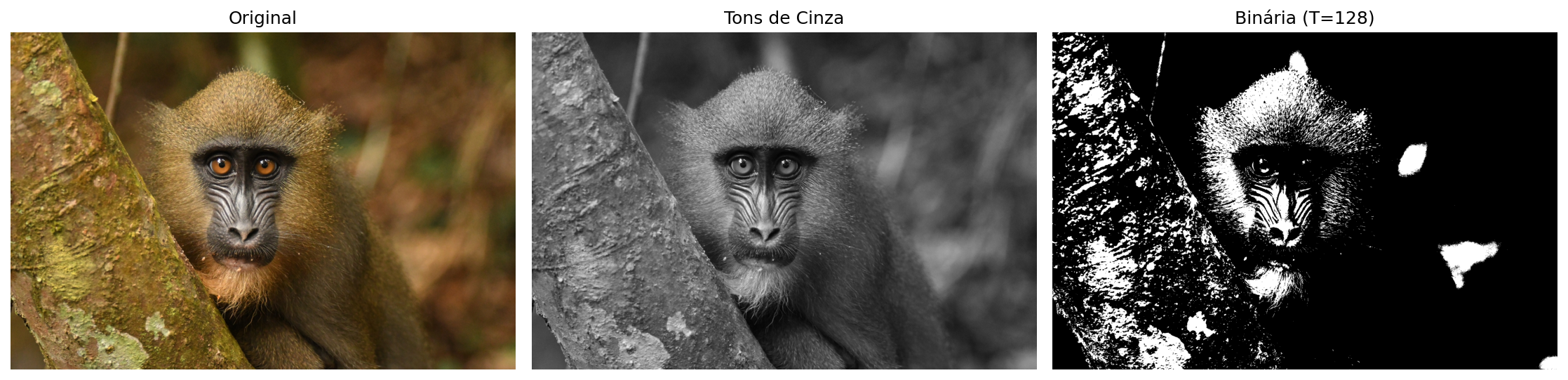

Figura 1.8: Processamento básico de imagens: (a) imagem original, (b) imagem em tons de cinza, (c) imagem binarizada por limiar (T=128).

1.11 Limiarização pelo método de Otsu

Conforme apresentado na Equação 1.4, a limiarização converte uma imagem em tons de cinza para binária usando um valor de corte \(T\). Até agora fixamos \(T = 128\) manualmente.

img_bin_fixo = mm.threshold(img_gray, T=128)

Entretanto, a escolha manual de \(T\) nem sempre é trivial. A biblioteca mm oferece uma alternativa automática: quando o parâmetro limiar não é fornecido, a função mm.threshold(img_gray) calcula o valor de \(T\) pelo método de Otsu (Otsu, 1979). Esse método, que será detalhado em capítulos futuros, maximiza a variância entre classes do histograma, separando automaticamente os pixels de objeto e fundo.

O código abaixo compara a limiarização manual (\(T=128\)) com a automática (Otsu), mostrando também o valor de \(T\) calculado:

import cv2
# Limiarização com T fixo (manual)
T_fixo = 128
img_bin_fixo = mm.threshold(img_gray, T_fixo)

# Limiarização pelo método de Otsu (T automático)
T_otsu, img_bin_otsu = cv2.threshold(img_gray, 0, 255,
                                      cv2.THRESH_BINARY + cv2.THRESH_OTSU)
print(f'Limiar calculado por Otsu: T = {T_otsu}')
# ou simplesmente:
# img_bin_otsu = mm.threshold(img_gray)

# Exibição lado a lado
mm.show(
    [img_gray, img_bin_fixo, img_bin_otsu],
    titles=["Tons de Cinza", f"Binária (T={T_fixo})", f"Binária (Otsu, T={T_otsu})"],
    cols=3
)

Limiar calculado por Otsu: T = 96.0

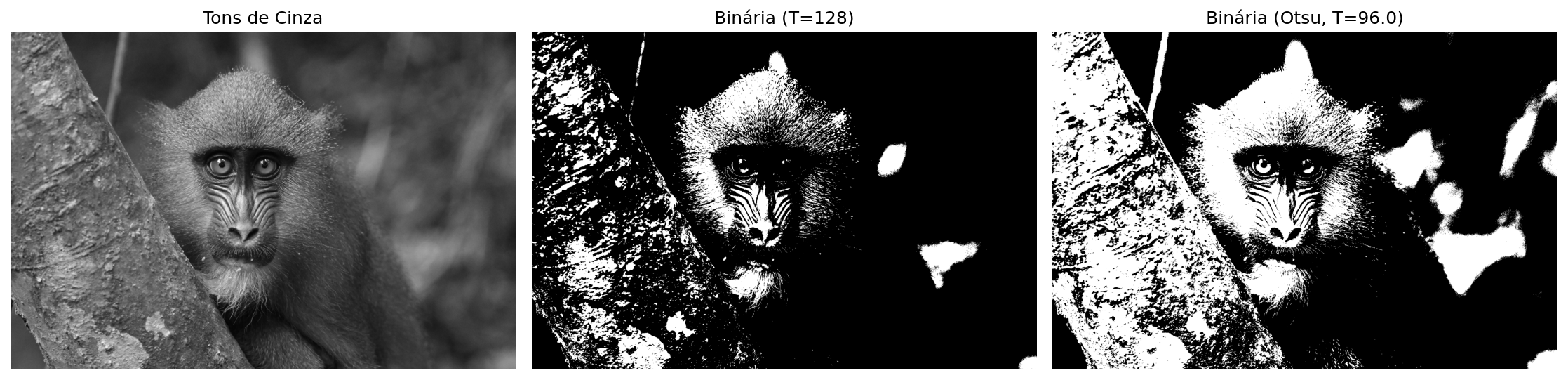

Figura 1.9: Comparação entre limiarização manual (T=128) e automática (Otsu) sobre a imagem em tons de cinza.

A Figura 1.9 mostra que o limiar obtido por Otsu se adapta automaticamente à imagem, resultando em uma binarização mais eficiente do que um valor fixo, especialmente quando as intensidades do objeto e do fundo são bem separadas no histograma. Essa técnica é amplamente utilizada em sistemas de visão computacional para binarização de documentos, detecção de objetos e pré‑processamento de imagens.

DicaSimplicidade da biblioteca morph.py

Enquanto o OpenCV exige a chamada completa:

T_otsu, img_bin = cv2.threshold(img_gray, 0, 255,
                                cv2.THRESH_BINARY + cv2.THRESH_OTSU)

a biblioteca mm abstrai toda essa complexidade: basta chamar mm.threshold(img_gray). O limiar de Otsu é calculado automaticamente e a imagem binária é retornada diretamente. Essa abordagem permite concentrar-se no conceito, não nos detalhes de implementação.

1.12 Acesso a Pixels

Em Python com NumPy, uma imagem é representada como um array multidimensional. Para acessar um pixel específico, utilizam-se as coordenadas linha (eixo Y) e coluna (eixo X): img[linha, coluna].

O código abaixo demonstra como obter o valor de um pixel em uma imagem RGB e em sua versão em tons de cinza, além de criar uma pequena imagem sintética para visualizar a estrutura de uma matriz de pixels.

import numpy as np
import matplotlib.pyplot as plt

# Coordenadas do pixel que queremos examinar
r, c = 100, 100

# Acessa o pixel na imagem em tons de cinza (um valor escalar)
pixel_cinza = img_gray[r, c]

# Acessa o pixel na imagem colorida RGB (vetor de 3 valores)
pixel_rgb = img[r, c]

print(f'Pixel na posição ({r},{c}):')
print(f'  - Tons de cinza : {pixel_cinza}')
print(f'  - RGB           : R={pixel_rgb[0]}, G={pixel_rgb[1]}, B={pixel_rgb[2]}')

# Cria uma imagem sintética 5×5 com todos os pixels pretos (0)
syn = np.zeros((5, 5), dtype=np.uint8)
# Torna o pixel central (linha 2, coluna 2) branco (255)
syn[2, 2] = 255

print("\nMatriz da imagem sintética 5×5:")
print(syn)

# Exibe a imagem sintética
# plt.figure(figsize=(3, 3))
# plt.imshow(syn, cmap='gray', vmin=0, vmax=255)
# plt.title("Imagem sintética 5×5\n(pixel central branco)")
# plt.axis('off')
# plt.tight_layout()
# plt.show()
# ou simplesmente:

mm.show(syn, title="Exemplo: Imagem Sintética 5x5")

Pixel na posição (100,100):
  - Tons de cinza : 64
  - RGB           : R=77, G=66, B=20

Matriz da imagem sintética 5×5:
[[  0   0   0   0   0]
 [  0   0   0   0   0]
 [  0   0 255   0   0]
 [  0   0   0   0   0]
 [  0   0   0   0   0]]

Figura 1.10: Exemplo de matriz sintética 5×5 com pixel central branco.

Explicação linha a linha:

1. img_gray[r, c] - retorna um único número inteiro entre 0 e 255, correspondente ao nível de cinza naquela posição.

2. img[r, c] - retorna uma tupla ou array com três valores (R, G, B).

3. np.zeros((5,5), dtype=np.uint8) - cria uma matriz \(5\times 5\) preenchida com zeros (preto).

4. syn[2, 2] = 255 - altera o elemento central da matriz para 255 (branco), demonstrando como modificar um pixel.

5. A exibição com plt.imshow revela um pequeno quadrado com um ponto branco no meio, ilustrando visualmente a estrutura discreta da imagem.

A Figura 1.10 mostra os valores impressos e a imagem sintética. A indexação em Python é zero‑based; portanto, o canto superior esquerdo corresponde a (0,0). A ordem linha × coluna corresponde à estrutura matricial da imagem: primeira dimensão → altura (Y), segunda dimensão → largura (X).

1.13 Resumo

Neste capítulo, apresentaram-se os fundamentos de representação de imagens digitais: a definição de pixel, a estruturação de imagens em matrizes e o impacto da amostragem e da quantização na qualidade final:

• Imagem digital = função \(f(x,y)\) que mapeia coordenadas para intensidades (escalares ou vetoriais).
• Domínio: conjunto finito \(\mathbb{E} = \{(x,y) \in \mathbb{Z}^2 \mid 0 \le x < L,\; 0 \le y < H\}\).
• Tipos principais: binária (\(\mathcal{V} = \{0, 255\}\)), tons de cinza (\(\mathcal{V} = [0,255]\)) e RGB (\(\mathcal{V} = [0,255]^3\)).
• A biblioteca morph.py (ou mm) oferece funções didáticas para operações básicas de PDI, como mm.gray(), mm.threshold(), mm.show_multiple().
• Armadilha NumPy: nunca use [[0]*n]*m para criar matrizes — use sempre np.zeros() ou np.ones().
• Limiarização converte tons de cinza em binária; o método de Otsu determina o valor de corte automaticamente maximizando a variância entre classes.
• Acesso a pixels via img[linha, coluna], com indexação zero-based.

O Capítulo 2 abordará histogramas e equalização de contraste.

1.14 🤖 Uso do NotebookLM como Tutor Complementar

Nesta edição, além dos notebooks interativos no Google Colab, incentivamos o uso do NotebookLM como ferramenta complementar de aprendizagem. Essa ferramenta de IA utiliza exclusivamente os documentos fornecidos pelo autor como base de conhecimento, garantindo respostas coerentes com o conteúdo do livro.

Para cada capítulo, preparamos um projeto específico na plataforma. Para uma experiência de estudo ampliada, utilize o acesso abaixo:

Importante🎓 Estude com o Tutor Inteligente

Para interagir com o conteúdo deste capítulo, acesse o link a seguir. O ambiente contém materiais didáticos em diferentes formatos, gerados a partir do PDF do capítulo. Na plataforma, explore especialmente as opções Guia de Estudo e Conversa para aprofundar sua compreensão.

🚀 ACESSAR NOTEBOOKLM: CAPÍTULO 01

Funcionalidades Disponíveis na Plataforma

O NotebookLM oferece uma suíte avançada de ferramentas baseadas em IA para transformar o conteúdo estático do livro em uma experiência de aprendizado dinâmica e multimídia. Conforme ilustrado na Figura 1.11, a plataforma utiliza técnicas de RAG (Retrieval-Augmented Generation), fundamentadas no trabalho de Lewis et al. (2020), para basear as respostas estritamente nos documentos fornecidos e minimizar a ocorrência de alucinações.

As principais funcionalidades incluem:

• Resumos Multimodais (Áudio e Vídeo): Geração de conversas naturais entre especialistas no formato de Resumo em Áudio (estilo podcast) e Resumo em Vídeo, discutindo os temas centrais do capítulo, como as diferenças entre processamento de imagens e visão computacional, ou a interpretação de transformações como a limiarização e o método de Otsu.
• Visualização de Estruturas (Mapa Mental e Infográfico): Criação automática de diagramas que conectam visualmente os conceitos, por exemplo, o fluxo de processamento desde a captura da imagem digital, passando pela conversão para tons de cinza, limiarização e segmentação binária.
• Ferramentas de Avaliação (Teste e Cartões Didáticos): Geração de Testes de múltipla escolha e Cartões Didáticos (flashcards) para fixação de conhecimento, baseados no texto autoral (ex.: perguntas sobre a fórmula de conversão RGB→cinza ou sobre o funcionamento do limiar global e de Otsu).
• Apoio à Apresentação (Slides e Relatórios): Auxílio na estruturação de Apresentações de Slides e na redação de Relatórios técnicos e Briefings, facilitando a comunicação de resultados de experimentos com imagens.
• Análise de Dados (Tabela de Dados): Organização de dados extraídos do texto em tabelas estruturadas, auxiliando na compreensão de exemplos práticos, como a comparação entre diferentes valores de limiar.
• Chat Contextualizado: Permite o questionamento direto sobre o código e a teoria, como: “Como implementar a conversão de RGB para tons de cinza usando os pesos do padrão ITU‑R BT.601?” ou “O que acontece com a imagem binária se eu escolher um limiar T=200 em vez de T=128?”.

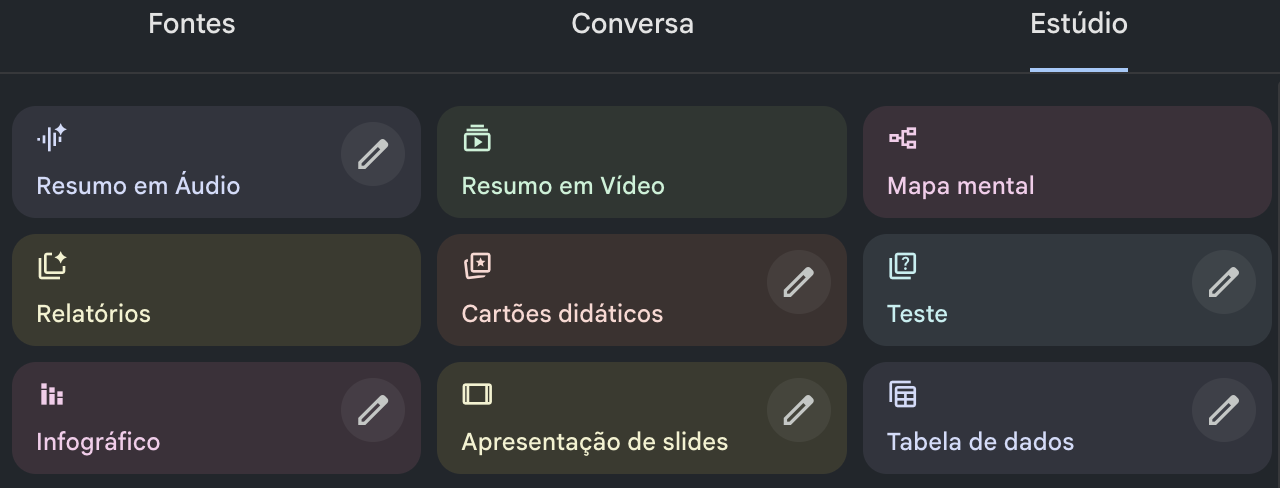

Figura 1.11: Estúdio do NotebookLM.

1.15 Lista de Exercícios

1. (15%) Com suas próprias palavras, defina imagem digital e pixel. Dê um exemplo concreto de como uma imagem colorida (RGB) é representada matricialmente no computador.

2. (15%) Explique as diferenças entre imagem binária, tons de cinza (8 bits) e colorida RGB, indicando a faixa de valores possíveis para cada pixel em cada tipo.

3. (20%) Considerando a fórmula de conversão RGB → tons de cinza do padrão ITU‑R BT.601: \[g = 0.299\,R + 0.587\,G + 0.114\,B\] Calcule o valor do pixel em tons de cinza para \((R,G,B) = (80, 180, 30)\). Arredonde para o inteiro mais próximo.

4. (20%) O que é limiarização (thresholding)? Explique a diferença entre escolher um limiar \(T\) fixo (ex.: \(T=128\)) e utilizar o método de Otsu para determinação automática do limiar. Em poucas palavras, como o método de Otsu escolhe o limiar?

5. (15%) No contexto da biblioteca didática mm discutida no capítulo, responda:

   • 1. (7,5%) Como se acessa o valor do pixel na posição (linha=50, coluna=60) de uma imagem em tons de cinza img_gray?
   • 2. (7,5%) Qual é a vantagem de usar mm.threshold(img_gray) sem passar o limiar? Compare com a chamada equivalente no OpenCV.

6. (15%) O que a propriedade img.shape retorna para uma imagem NumPy no formato RGB? Dê um exemplo concreto com uma imagem de 640×480 pixels.

Referências do Capítulo

A fundamentação teórica deste capítulo compreende as seguintes obras de processamento de imagens e visão computacional:

• Gonzalez; Woods (2018) para os fundamentos de Processamento Digital de Imagens (PDI).
• Singh (2019) para a implementação prática de métodos de processamento e análise de imagens.
• Szeliski (2022) para o estudo de visão computacional e algoritmos fundamentais.
• Bradski; Kaehler (2008) para a aplicação da biblioteca OpenCV em ambiente Python.
• Lewis et al. (2020) para o conceito de geração aumentada por recuperação (RAG), utilizado no suporte ao processamento de informações deste material.

---

1.16 💻 Parte Prática com Exercícios de Programação

---

🎯 Objetivo deste Caderno

Os Exercícios de Programação (EPs) apresentados a seguir podem ser submetidos também em atividades do Moodle (atividades VPL) que fornecem feedback automático.

Este caderno foi desenvolvido para superar limitações de uso do Moodle. Com ele, deve-se:

1. Desenvolver: Escrever e editar sua solução diretamente no ambiente Colab.
2. Validar: Testar seu código localmente utilizando os mesmos casos de teste do Moodle.
3. Organizar: Salvar seus códigos das atividades VPL de forma segura.
4. Avaliar: Quando estiver conectado ao Moodle, basta copiar sua solução e clicar em Avaliar no Moodle para registrar sua nota oficial.

---

⚙️ Instruções Passo a Passo

Em um ambiente de execução (como VSCode, Jupyter ou Colab), siga a ordem abaixo para configurar o ambiente e validar seus exercícios:

Preparação do Ambiente

Execute a célula de código abaixo para baixar morph.py e testsuite.py do repositório da disciplina — apenas se ainda não existirem no diretório local. Com ambos em ./, o notebook e os subprocessos do TestSuite encontram o módulo sem configurações extras de caminho.

Nota: O script testsuite.py buscará automaticamente os casos de teste em all/{cap}/cases no GitHub.

Escrevendo o Código

Salve sua solução em uma célula de código usando o comando mágico %%writefile. O nome do arquivo deve seguir o padrão EPX_Y.*, onde X é o capítulo, Y é o exercício e * é a extensão da linguagem.

Exemplo: %%writefile EP01_01.py

Download

Baixe morph.py e testsuite.py executando a célula abaixo:

import os, sys, importlib, inspect, urllib.request

# URLs do repositório
BASE_URL = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph"
for f in ["morph.py", "testsuite.py"]:
    if not os.path.exists(f):
        urllib.request.urlretrieve(f"{BASE_URL}/{f}", f)

import morph, testsuite
importlib.reload(morph); importlib.reload(testsuite)
from morph import mm
from testsuite import TestSuite

print(f"✅ Ambiente pronto. Morph: {morph.__version__} | TestSuite: {testsuite.__version__}")

✅ Ambiente pronto. Morph: 1.1.0 | TestSuite: 1.1.0

---

Executando os Testes

Após salvar o arquivo com sua solução, execute o comando abaixo (em uma nova célula) para avaliar os testes automáticos:

TestSuite("EP01_01.extensão").run()

Substitua a extensão conforme a linguagem usada:

Linguagem	Extensão
Python	.py
Java	.java
C	.c
C++	.cpp
JavaScript	.js
R	.r

Como funciona: O TestSuite baixa os casos de teste do GitHub, executa seu programa com cada entrada e compara a saída com a esperada – calculando automaticamente sua nota.

⚠️ Importante: Regras e Boas Práticas

🔹 Sobre a Entrada de Dados

O seu programa deve ler a entrada padrão (teclado).

• Python: Utilize input().
• Outras linguagens: Utilize o comando de leitura padrão equivalente (cin, Scanner, etc.).

🔹 Configuração de IA no Colab

Para um melhor aprendizado, recomenda-se desativar o preenchimento automático de código por IA, pois não estará disponível durante as avaliações. Por exemplo no navegador Chrome:

• Vá em: Ferramentas > Configurações > IA generativa
• Desmarque: Habilitar geração de código

🔹 Integridade Acadêmica (Plágio)

Este recurso de testes locais aplica-se a EPs sem variações. No entanto:

• Individualidade: Cada aluno deve desenvolver sua própria solução.
• Detecção de Similaridade: O professor utiliza ferramentas que detectam cópias, mesmo com alteração de nomes de variáveis ou espaços em branco.

---

1.16.1 EP01_01 📏 Três métricas de distância em PDI

Nesta atividade, você deve escrever um programa que calcule as três distâncias mais usadas em PDI: Euclidiana (L2), City‑Block (L1) e Chessboard (L∞).

• Leia 4 números reais que representam as coordenadas: \(A_x, A_y, B_x, B_y\).
• Calcule as três distâncias utilizando as fórmulas:

\[d_{\text{Euclidiana}} = \sqrt{(B_x - A_x)^2 + (B_y - A_y)^2}\]

\[d_{\text{City-block}} = |B_x - A_x| + |B_y - A_y|\]

\[d_{\text{Chessboard}} = \max\big(|B_x - A_x|,\; |B_y - A_y|\big)\]

• Imprima os três resultados, cada um em uma linha, formatados com duas casas decimais, na ordem: Euclidiana, City‑block, Chessboard.

📌 Importante:

• Utilize as funções matemáticas padrão da sua linguagem: math.sqrt, abs (ou fabs) e max.
• A saída deve conter apenas os números (um por linha), sem textos adicionais.
• Ver um simulador interativo para esta questão na Figura 4.24 (gráfico com arrasto dos pontos e visualização das três métricas).

---

1.16.1.1 🖼️ Por que isso importa? – Custo computacional

Em uma imagem 1000×1000 pixels (1 milhão de pixels), calcular a distância de cada pixel a um ponto de referência exige 1 milhão de operações. A escolha da métrica afeta o desempenho:

Métrica	Operações por pixel	Custo relativo (1M pixels)	Quando usar
Euclidiana (L2)	2 subtrações, 2 multiplicações, 1 soma, 1 sqrt	🔴 Mais custosa – sqrt é cara	Distância “real” no espaço contínuo
City‑block (L1)	2 subtrações, 2 abs, 1 soma	🟡 Moderada – sem raiz quadrada	Grids, robótica, imagens binárias
Chessboard (L∞)	2 subtrações, 2 abs, 1 max	🟢 Mais eficiente	Movimentos de peças, morfologia

A função sqrt é computacionalmente mais cara que operações como adição, subtração, multiplicação e valor absoluto. Em CPUs modernas, a diferença pode ser pequena (cerca de 1,5× a 3×), mas em sistemas embarcados ou em laços de milhões de iterações, qualquer ganho importa. Por isso, quando o objetivo é apenas comparar distâncias (ex.: encontrar o ponto mais próximo), use a distância euclidiana ao quadrado.

---

1.16.1.2 📋 Tarefa (especificação para VPL)

Entrada:
Uma única linha com quatro números reais: Ax Ay Bx By

Saída:
Três linhas, cada uma com um número real de duas casas decimais (Euclidiana, City‑block, Chessboard).

---

1.16.1.3 📌 Exemplos

Entrada	Saída	Observação
0 0 3 4	5.00 7.00 4.00	Triângulo 3‑4‑5
0 0 1 1	1.41 2.00 1.00	Diagonal unitária

---

Exemplo de teste de sqrt em Python, com timeit isolando cada operação:

import math
import timeit

N = 50_000_000

def apenas_soma():
    a, b = 3.0, 4.0
    return a + b

def soma_e_sqrt():
    a, b = 3.0, 4.0
    return math.sqrt(a*a + b*b)

t_soma = timeit.timeit(apenas_soma, number=N)
t_sqrt = timeit.timeit(soma_e_sqrt, number=N)

print(f"Soma simples       : {t_soma:.3f} s")
print(f"Soma + sqrt        : {t_sqrt:.3f} s")
print(f"Razão (sqrt/soma)  : {t_sqrt/t_soma:.2f}x")

Soma simples       : 4.883 s
Soma + sqrt        : 6.677 s
Razão (sqrt/soma)  : 1.37x

🎮 Simulador: arraste os pontos ou use os controles ⚡ Euclidiana (√) ≈ mais custosa

📐 Euclidiana (L2)

5.00

√(Δx²+Δy²)

🧱 City‑Block (L1)

7.00

|Δx|+|Δy|

🏁 Chessboard (L∞)

4.00

max(|Δx|,|Δy|)

👆 clique e arraste os pontos A (roxo) ou B (laranja)

Ponto A

Ax

Ay

Ponto B

Bx

By

💡 O gráfico mostra: linha reta tracejada (Euclidiana), caminho em L (City‑Block) e o retângulo (Chessboard).
Euclidiana City‑Block Chessboard

Figura 1.12: Simulador: Distâncias Euclidiana, City-block e Chessboard

1.16.1.4 🐍 Python

Basta criar uma célula de código normal e inserir o código Python. A entrada pode ser simulada usando input(), que funciona normalmente.

Exemplo de célula:

%%writefile EP01_01.py
# Código Python
x1,y1,x2,y2 = int(input()), int(input()), int(input()), int(input())
# Cálculo das diferenças
dx = abs(x2 - x1)
dy = abs(y2 - y1)

# 1. Distância Euclidiana (L2)
dist_euclidiana = (dx**2 + dy**2)**0.5

# 2. Distância City-block / Manhattan (L1)
dist_city_block = dx + dy

# 3. Distância Chessboard / Chebyshev (Linf)
dist_chessboard = max(dx, dy)

# Saída formatada conforme os casos de teste
print(f"{dist_euclidiana:.2f}")
print(f"{dist_city_block:.2f}")
print(f"{dist_chessboard:.2f}")

Writing EP01_01.py

# Espera que você digite 4 números inteiros ao executar esta célula.
# No Jupyter ou Google Colab, a mágica %run -i permite que o script leia do teclado.
# No terminal comum, você usaria: python3 EP01_01.py (sem o '!' e sem '%run').

# %run -i EP01_01.py

# Envia 4 inteiros como entrada padrão (stdin) para o script EP01_01.py usando um pipe
!echo -e "0\n0\n4\n4" | python3 EP01_01.py

5.66
8.00
4.00

TestSuite("EP01_01.py").run()

✔️ EP01_01.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP01_01.cases

🔍 Testando Python: EP01_01.py
✔️ Caso 1: OK
✔️ Caso 2: OK
✔️ Caso 3: OK
✔️ Caso 4: OK
✔️ Caso 5: OK

📊 Resultado: 5/5 (100.0%)
🎉 Parabéns! Todos os testes passaram.

---

1.16.1.5 ☕ Java

Para executar Java no Colab, você precisa usar uma célula com o prefixo %%writefile para salvar o código em arquivo, compilar e executar.

%%writefile EP01_01.java
import java.util.Scanner;

class EP01_01 {
    public static void main(String[] args) {
        Scanner s = new Scanner(System.in);

        double x1 = s.nextDouble(), y1 = s.nextDouble();
        double x2 = s.nextDouble(), y2 = s.nextDouble();

        double dx = Math.abs(x2 - x1);
        double dy = Math.abs(y2 - y1);

        System.out.printf("%.2f\n", Math.sqrt(dx*dx + dy*dy));
        System.out.printf("%.2f\n", dx + dy);
        System.out.printf("%.2f\n", Math.max(dx, dy));
    }
}

Writing EP01_01.java

!javac EP01_01.java
!echo -e "0\n0\n4\n4" | java EP01_01

5,66
8,00
4,00

TestSuite("EP01_01.java").run()

✔️ EP01_01.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP01_01.cases

🔍 Testando Java: EP01_01.java
✔️ Caso 1: OK
✔️ Caso 2: OK
✔️ Caso 3: OK
✔️ Caso 4: OK
✔️ Caso 5: OK

📊 Resultado: 5/5 (100.0%)
🎉 Parabéns! Todos os testes passaram.

---

1.16.1.6 💻 C

De forma similar, use %%writefile para salvar o código, depois compile e execute. Para C, utilizamos o compilador GCC.

# Instalar o compilador GCC e ferramentas de build
# O build-essential inclui gcc, g++, make, etc.

import platform, subprocess
s = platform.system()
if s == "Linux":
    !sudo apt-get update -qq && sudo apt-get install -y build-essential -qq
elif s == "Darwin":
    if subprocess.run(["which","gcc"],capture_output=True).returncode != 0:
        print("⚠️ Instale o Xcode Command Line Tools: xcode-select --install")
else:
    print("⚠️ Windows: use WSL (recomendado) ou MinGW (https://www.mingw-w64.org)")
print("✅ Ambiente C/C++ pronto.")

✅ Ambiente C/C++ pronto.

%%writefile EP01_01.c
#include <stdio.h>
#include <math.h>

int main() {
    double x1, y1, x2, y2;
    if (scanf("%lf %lf %lf %lf", &x1, &y1, &x2, &y2) != 4) return 0;

    double dx = fabs(x2 - x1);
    double dy = fabs(y2 - y1);

    // Euclidiana, City-block e Chessboard
    printf("%.2f\n", sqrt(dx * dx + dy * dy));
    printf("%.2f\n", dx + dy);
    printf("%.2f\n", fmax(dx, dy));

    return 0;
}

Writing EP01_01.c

# Compila o arquivo .c gerando o executável EP01_01
# -lm é usado para linkar a biblioteca matemática (math.h) se necessário

!gcc EP01_01.c -o EP01_01 -lm
!echo -e "0\n0\n4\n4" | ./EP01_01

5.66
8.00
4.00

TestSuite("EP01_01.c").run()

✔️ EP01_01.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP01_01.cases

🔍 Testando C: EP01_01.c
✔️ Caso 1: OK
✔️ Caso 2: OK
✔️ Caso 3: OK
✔️ Caso 4: OK
✔️ Caso 5: OK

📊 Resultado: 5/5 (100.0%)
🎉 Parabéns! Todos os testes passaram.

---

1.16.1.7 💻 C++

De forma similar ao Java, use %%writefile para salvar o código, depois compile e execute. Lembre-se de que, no Colab, também é necessário instalar o seguinte:

# Instalar o compilador G++ para C++
# O build-essential inclui o g++, make, etc.

import platform, subprocess
s = platform.system()
if s == "Linux":
    !sudo apt-get update -qq && sudo apt-get install -y build-essential -qq
elif s == "Darwin" and subprocess.run(["which","g++"],capture_output=True).returncode != 0:
    print("⚠️ Instale o Xcode Command Line Tools: xcode-select --install")
elif s == "Windows":
    print("⚠️ Windows: use WSL (recomendado) ou MinGW (https://www.mingw-w64.org)")
print("✅ Compilador C++ pronto.")

✅ Compilador C++ pronto.

%%writefile EP01_01.cpp
#include <iostream>
#include <iomanip>
#include <cmath>
#include <algorithm>

int main() {
    double x1, y1, x2, y2;
    if (!(std::cin >> x1 >> y1 >> x2 >> y2)) return 0;

    double dx = std::abs(x2 - x1);
    double dy = std::abs(y2 - y1);

    std::cout << std::fixed << std::setprecision(2);

    // Euclidiana, City-block e Chessboard
    std::cout << std::sqrt(dx*dx + dy*dy) << std::endl;
    std::cout << (dx + dy) << std::endl;
    std::cout << std::max(dx, dy) << std::endl;

    return 0;
}

Writing EP01_01.cpp

!g++ EP01_01.cpp -o EP01_01
!echo -e "0\n0\n4\n4" | ./EP01_01

5.66
8.00
4.00

TestSuite("EP01_01.cpp").run()

✔️ EP01_01.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP01_01.cases

🔍 Testando C++: EP01_01.cpp
✔️ Caso 1: OK
✔️ Caso 2: OK
✔️ Caso 3: OK
✔️ Caso 4: OK
✔️ Caso 5: OK

📊 Resultado: 5/5 (100.0%)
🎉 Parabéns! Todos os testes passaram.

---

1.16.1.8 🌐 JavaScript (Node.js)

Para JavaScript, use %%writefile para criar o arquivo e execute com Node:

%%writefile EP01_01.js
function escreva(s) { try { document.write(s + "<br>"); } catch(e) { console.log(s); } }

process.stdin.once('data', data => {
  const valores = data.toString().trim().split(/\s+/);
  const x1 = parseFloat(valores[0]);
  const y1 = parseFloat(valores[1]);
  const x2 = parseFloat(valores[2]);
  const y2 = parseFloat(valores[3]);

  const dx = Math.abs(x2 - x1);
  const dy = Math.abs(y2 - y1);

  // Euclidiana, City-block e Chessboard
  escreva(Math.sqrt(dx * dx + dy * dy).toFixed(2));
  escreva((dx + dy).toFixed(2));
  escreva(Math.max(dx, dy).toFixed(2));
});

Writing EP01_01.js

TestSuite("EP01_01.js").run()

✔️ EP01_01.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP01_01.cases

🔍 Testando Node.js: EP01_01.js
✔️ Caso 1: OK
✔️ Caso 2: OK
✔️ Caso 3: OK
✔️ Caso 4: OK
✔️ Caso 5: OK

📊 Resultado: 5/5 (100.0%)
🎉 Parabéns! Todos os testes passaram.

---

1.16.1.9 📊 R

No Colab, pode-se executar código R diretamente utilizando a mágica %%R.
O programa deve ler quatro números (x1, y1, x2, y2) e exibir a distância euclidiana com duas casas decimais.

Exemplo de célula:

%%R
dados <- scan(file = "stdin", n = 4, quiet = TRUE)
x1 <- dados[1]; y1 <- dados[2]; x2 <- dados[3]; y2 <- dados[4]
dist <- sqrt((x2 - x1)^2 + (y2 - y1)^2)
cat(sprintf("%.2f", dist))

# Instalar o R e o Rscript
# O r-base instala o ambiente R completo, incluindo o Rscript

import platform, subprocess
s = platform.system()
if s == "Linux":
    !sudo apt-get update -qq && sudo apt-get install -y r-base -qq
elif s == "Darwin":
    if subprocess.run(["which","R"],capture_output=True).returncode != 0:
        print("⚠️ Instale o R no macOS: https://cran.r-project.org/bin/macosx/")
else:
    print("⚠️ Windows: baixe o R em https://cran.r-project.org/bin/windows/base/")
print("✅ Ambiente R pronto.")

✅ Ambiente R pronto.

Para testar da mesma forma que nos exemplos anteriores, deve-se usar a entrada padrão (stdin) no terminal ou adaptar o código conforme abaixo:

%%writefile EP01_01.r
dados <- scan(file = "stdin", n = 4, quiet = TRUE)
dx <- abs(dados[3] - dados[1])
dy <- abs(dados[4] - dados[2])

# Saídas: Euclidiana, City-block e Chessboard
cat(sprintf("%.2f\n%.2f\n%.2f\n",
    sqrt(dx^2 + dy^2),
    dx + dy,
    max(dx, dy)))

Writing EP01_01.r

!echo -e "0\n0\n4\n4" | Rscript EP01_01.r

5.66
8.00
4.00

TestSuite("EP01_01.r").run()

✔️ EP01_01.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP01_01.cases

🔍 Testando R: EP01_01.r
✔️ Caso 1: OK
✔️ Caso 2: OK
✔️ Caso 3: OK
✔️ Caso 4: OK
✔️ Caso 5: OK

📊 Resultado: 5/5 (100.0%)
🎉 Parabéns! Todos os testes passaram.

1.16.2 EP01_02 📊 Desempenho Preditivo — Métricas de ML em VC

Nesta atividade, você entrará no mundo do Aprendizado de Máquina (Machine Learning). Seu objetivo é avaliar o desempenho de um classificador binário calculando métricas a partir de uma Matriz de Confusão.

1.16.2.1 🧠 Por que a métrica certa importa?

Imagine um detector de moedas de R$ 1,00. O impacto do erro define a métrica prioritária:

Métrica	Exemplo Prático	Importância em PDI/VC
Acurácia	Contagem de Grãos	Útil quando as classes são equilibradas (ex: metade dos grãos com defeito, metade saudáveis).
Precisão	Segurança/Biometria	Crucial para evitar Falsos Positivos (ex: não permitir que um impostor acesse um sistema por erro de reconhecimento).
Sensibilidade	Saúde (Tumores)	Crucial para evitar Falsos Negativos (ex: não deixar um tumor passar despercebido em um exame de Raio-X).
F1-score	Cédulas de Dinheiro	Ideal para um equilíbrio entre não rejeitar notas verdadeiras e não aceitar notas falsas.

1.16.2.2 📊 A Matriz de Confusão

	Predita Positiva	Predita Negativa
Real Positiva	VP (Verdadeiro Positivo)	FN (Falso Negativo)
Real Negativa	FP (Falso Positivo)	VN (Verdadeiro Negativo)

Tarefa:

1. Leia 4 valores inteiros na ordem: VP, FN, FP, VN.
2. Calcule as métricas utilizando as fórmulas:

\[\text{Acurácia} = \frac{VP + VN}{VP + VN + FP + FN}\]

\[\text{Precisão} = \frac{VP}{VP + FP}\]

\[\text{Sensibilidade (Recall)} = \frac{VP}{VP + FN}\]

\[\text{F1-score} = \frac{2 \times \text{Precisão} \times \text{Sensibilidade}}{\text{Precisão} + \text{Sensibilidade}}\]

3. Imprima os resultados formatados com duas casas decimais, um por linha.

📌 Importante:

• Use divisão em ponto flutuante para evitar resultados truncados.
• A ordem de saída deve ser: Acurácia, Precisão, Sensibilidade e F1-score.
• Veja a simulação interativa deste EP na Figura 1.13.

---

1.16.2.3 📌 Exemplo de Execução

Entrada	Saída	Observação
40	0.75	Acurácia
10	0.73	Precisão
15	0.80	Sensibilidade
35	0.76	F1-score

(Nota: VP=40, FN=10, FP=15, VN=35. Total de casos = 100)

---

Simulador: desempenho de classificadores

Ajuste os valores da matriz de confusão e veja as métricas calculadas em tempo real.

Entradas

VP40

FN10

FP15

VN35

---

Matriz de confusão

Predita +

Predita −

Real +

VP40

FN10

Real −

FP15

VN35

Métricas calculadas

Acurácia

0.75

(VP+VN)/Total

Precisão

0.73

VP/(VP+FP)

Sensibilidade (Recall)

0.80

VP/(VP+FN)

F2-Score (Peso em Recall)

0.78

5·(P·R)/(4·P+R)

Total: 100

Figura 1.13: Simulador: Desempenho Preditivo — Métricas de ML

%%writefile EP01_02.py
# sua solução

Writing EP01_02.py

TestSuite("EP01_02.py").run()

✔️ EP01_02.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP01_02.cases

🔍 Testando Python: EP01_02.py
⚠️ EP01_02.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

---

1.16.3 EP01_03 📈 Mean Average Precision (mAP) — Curva Precisão‑Sensibilidade

Nesta atividade, você avaliará um classificador binário (ex.: detecção de desmatamento em imagens de satélite) através da curva Precisão‑Sensibilidade e da métrica mAP (Mean Average Precision). O mAP é padrão em competições como COCO (Common Objects in Context) e PASCAL VOC (Visual Object Classes) e dos modelos YOLO (You Only Look Once).

1.16.3.1 🧠 Por que o mAP é a métrica‑padrão?

Na EP01_02 você viu que a escolha do limiar altera significativamente a Precisão e a Sensibilidade. O mAP (Mean Average Precision) resolve isso: avalia o modelo em vários limiares (cada limiar deve gerar uma matriz de confusão diferente) e resume o desempenho pela área sob a curva Precisão‑Sensibilidade (P‑S).

Enquanto o F1‑Score olha para um único ponto de equilíbrio, o mAP considera a curva inteira. Quanto mais próximo de 1,0, melhor o detector em todos os limiares e classes (ex.: moedas de 25, 50 e 1 real).

Métrica	O que resume	Limitação
F1‑Score	Equilíbrio P × S num único limiar	Depende do limiar escolhido
AP	Área sob a curva P‑S de uma classe	Válida apenas para uma classe
mAP	Média das APs sobre todas as classes	Mais complexo de implementar

Referências: Roboflow — mAP · Vídeo explicativo

1.16.3.2 🔢 Como o mAP é calculado — passo a passo

1. Limiares fixos (use sempre esta lista):

   limiares = [0.00, 0.09, 0.21, 0.31, 0.39, 0.52, 0.60, 0.71, 0.81, 0.89, 1.00]

2. Para cada limiar (t), classifique as amostras: predito = 1 se confiança ≥ t, senão 0.
   Calcule VP, FP, FN, VN e obtenha Precisão((t)) e Sensibilidade((t)).

3. Monte a curva P‑S: pares (Sensibilidade((t)), Precisão((t))), ordenados por Sensibilidade crescente.

4. Monotonize a Precisão:
   \[P_{\text{mono}}[i] = \max_{j \ge i} P[j]\]

5. Calcule a AP (área sob a curva monotônica) usando a regra do trapézio (aproximação mais precisa que a simples soma de Riemann):
   \[AP = \sum_{i=1}^{m-1} \frac{P_{\text{mono}}[i-1] + P_{\text{mono}}[i]}{2} \cdot (S[i] - S[i-1])\]

6. mAP = média das APs de todas as classes. Neste EP há apenas 1 classe, portanto mAP = AP.

Nota

📐 Diferença resumida:
A soma de Riemann aproxima a área por retângulos, podendo subestimar ou superestimar. A regra do trapézio usa trapézios, reduzindo o erro ao considerar a média entre os valores nos extremos do intervalo, sendo geralmente mais precisa para funções suaves por partes, como a curva Precisão‑Sensibilidade.

1.16.3.3 📋 Tarefa

Leia um inteiro n (quantidade de amostras). Em seguida leia n linhas, cada uma com: verdade (0 ou 1) e confiança (float 0.0–1.0).

Calcule e imprima, para o limiar 0.85 (índice 9 da lista):

• Matriz de Confusão (VP, FN, FP, VN)
• Acurácia, Precisão, Sensibilidade e F1‑Score

Em seguida, para todos os limiares, imprima:

• Precisões cruas, Precisões monotônicas e Sensibilidades, separadas por ,
• mAP final

1.16.3.4 📌 Importante

• Limiar fixo para as métricas individuais: 0.85
• Divisão segura: se denominador for zero, use 0
• Formatação: duas casas decimais
• Monotonize de trás para frente
• A Figura 1.14 apresenta uma simulação desta questão

1.16.3.5 📌 Exemplo de Execução

Entrada

Saída Esperada

7 0 0.94 1 0.80 1 0.69 0 0.67 1 0.30 1 0.15 1 0.15

# MÉTRICAS PARA O LIMIAR 0.85 # Matriz de Confusão: VP = 0, FN = 5 FP = 1, VN = 1 Métricas de Avaliação: Acurácia: 0.14 Precisão: 0.00 Sensibilidade: 0.00 F1-Score: 0.00 # MÉTRICAS PARA TODOS OS LIMIARES # Precisões: 0.00, 0.00, 0.00, 0.50, 0.50, 0.50, 0.50, 0.50, 0.60, 0.71, 0.71 Precisões mon.: 0.71, 0.71, 0.71, 0.71, 0.71, 0.71, 0.71, 0.71, 0.71, 0.71, 0.71 Sensibilidades: 0.00, 0.00, 0.00, 0.20, 0.40, 0.40, 0.40, 0.40, 0.60, 1.00, 1.00 mAP: 0.71

1.16.3.6 🐍 Dica para calcular o AP (com regra do trapézio)

def calcular_AP(verdades, confiancas, limiares):
    m = len(limiares)
    precisoes = [0.0] * m
    sensibilidades = [0.0] * m
    for i in range(m):
        p, s = calcular_metricas(verdades, confiancas, limiares[i])
        precisoes[m-1-i] = p
        sensibilidades[m-1-i] = s
    prec_mono = precisoes.copy()
    for i in range(m-2, -1, -1):
        if prec_mono[i] < prec_mono[i+1]:
            prec_mono[i] = prec_mono[i+1]
    AP = 0.0
    for i in range(1, m):
        # Regra do trapézio: média das alturas vezes a base
        area_trapezio = (prec_mono[i-1] + prec_mono[i]) / 2.0
        AP += area_trapezio * (sensibilidades[i] - sensibilidades[i-1])
    return precisoes, prec_mono, sensibilidades, AP

Simulador: Curva P-S e mAP

Edite as amostras (verdade e confiança) e veja a curva Precisão-Sensibilidade e o mAP calculados em tempo real.

Amostras (verdade | confiança)

# Verdade Confiança

---

Limiar para métricas individuais

0.85

Limiares disponíveis: 0.00 · 0.09 · 0.21 · 0.31 · 0.39 · 0.52 · 0.60 · 0.71 · 0.81 · 0.89 · 1.00

Métricas no limiar 0.85

	Predita +	Predita −
Real +	VP 0	FN 5
Real −	FP 1	VN 1

Acurácia

0.14

Precisão

0.00

Sensib.

0.00

F1

0.00

Curva Precisão-Sensibilidade

mAP = 0.71

Curva P-S Monotônica Área (AP)

Limiar	Prec.	P.mono	Sensib.

Figura 1.14: Simulador: Mean Average Precision (mAP) — Curva P-S

%%writefile EP01_03.py
# sua solução

Writing EP01_03.py

TestSuite("EP01_03.py").run()

✔️ EP01_03.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP01_03.cases

🔍 Testando Python: EP01_03.py
⚠️ EP01_03.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

---

1.16.4 EP01_04 🖼️ Leitura e Informações de uma Imagem em Matriz

Nesta atividade, você deve escrever um programa que processe uma imagem digital representada como uma matriz de pixels em tons de cinza.

• Leia dois inteiros L e C, representando o número de linhas e colunas.
• Leia os L * C valores inteiros que compõem a matriz da imagem (cada valor entre 0 e 255).
• Calcule e imprima as seguintes informações:

1. O número de linhas.
2. O número de colunas.
3. O valor do maior pixel (Máximo).
4. O valor do menor pixel (Mínimo).
5. A Média aritmética de todos os pixels.

📌 Importante:

• A saída deve seguir exatamente o formato rotulado (ex: Linhas: X).
• O valor da média deve ser formatado com duas casas decimais.
• Ver um simulador interativo para esta questão na Figura 1.15 (grade interativa para visualização de intensidades e cálculos em tempo real).

---

1.16.4.1 🧠 Por que isso importa? – A Imagem como Dados

Toda imagem digital é, no fundo, uma estrutura de dados. Em tons de cinza de 8 bits, cada pixel é um valor escalar. Extrair estatísticas básicas é o primeiro passo para:

Operação	Utilidade Prática
Máximo/Mínimo	Identificar se a imagem está “lavada” (baixo contraste) ou saturada.
Média	Calcular o brilho global da cena para ajustes de exposição.
Normalização	Redimensionar os valores para intervalos como \([0, 1]\) em redes neurais.

---

1.16.4.2 📋 Tarefa (especificação para VPL)

Entrada:

A primeira linha contém o inteiro L (linhas).

A segunda linha contém o inteiro C (colunas).

As linhas seguintes contêm os elementos da matriz.

Saída:

Cinco linhas formatadas conforme o exemplo:

Linhas: L

Colunas: C

Max: V

Min: V

Media: V.VV

---

1.16.4.3 📌 Exemplos

Entrada	Saída	Observação
2 3 0 128 255 50 100 200	Linhas: 2 Colunas: 3 Max: 255 Min: 0 Media: 122.17	Imagem pequena de alto contraste

🎮 Simulador: Estatísticas de Pixels 📊 Matriz 5x5

Clique nos pixels para alterar a intensidade ou use os presets abaixo.

Média Global

0.00

Máx

0

Mín

0

Figura 1.15: Simulador: Estatísticas de Pixels

%%writefile EP01_04.py
# sua solução

Writing EP01_04.py

TestSuite("EP01_04.py").run()

✔️ EP01_04.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP01_04.cases

🔍 Testando Python: EP01_04.py
⚠️ EP01_04.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

---

1.16.5 EP01_05 🔄 Negativo de uma Imagem em Tons de Cinza

Nesta atividade, deve-se escrever um programa que calcule o negativo de uma imagem digital.

• Leia dois inteiros L e C, representando o número de linhas e colunas.
• Leia os valores inteiros que compõem a matriz da imagem.
• Para cada pixel, aplique a transformação de inversão:

\[pixel_{negativo} = 255 - pixel_{original}\]

• Imprima a matriz resultante, mantendo o formato original (L linhas e C colunas).

📌 Importante:

• Os valores de cada linha na saída devem ser separados por um espaço em branco.
• A saída deve conter apenas os números da matriz resultante.
• Ver um simulador interativo para esta questão na Figura 1.16 (comparação em tempo real entre a matriz original e seu negativo).

---

1.16.5.1 🧠 Por que isso importa? – Inversão de Intensidade

O negativo é uma transformação linear básica que inverte a escala de brilho. É uma ferramenta essencial para o olho humano identificar detalhes claros que estão “escondidos” em fundos mais escuros, sendo amplamente utilizada em:

Aplicação	Utilidade
Imagens Médicas	Melhora a visualização de anomalias em tecidos densos (ex: Raios-X).
Astronomia	Destacar galáxias e nebulosas tênues contra o vazio do espaço.
Artes Digitais	Efeitos estéticos e preparação de máscaras de seleção.

---

1.16.5.2 📋 Tarefa (especificação para VPL)

Entrada:

A primeira linha contém o inteiro L.

A segunda linha contém o inteiro C.

As linhas seguintes contêm os elementos da matriz.

Saída:

A matriz invertida com L linhas e C colunas.

---

1.16.5.3 📌 Exemplos

Entrada	Saída	Observação
2 3 0 128 255 50 100 255	255 127 0 205 155 55	Onde era 0 (preto) vira 255 (branco)

🎮 Simulador: Transformação de Negativo 🌓 p' = 255 - p

Ajuste a matriz original clicando nos pixels e observe a inversão imediata.

Original (p)

Negativo (255 - p)

💡

Pixels escuros (próximos de 0) tornam-se claros (próximos de 255) e vice-versa.

Figura 1.16: Simulador: Transformação de Negativo

%%writefile EP01_05.py
# sua solução

Writing EP01_05.py

TestSuite("EP01_05.py").run()

✔️ EP01_05.cases já existe em casos/
📋 7 caso(s) carregado(s) de casos/EP01_05.cases

🔍 Testando Python: EP01_05.py
⚠️ EP01_05.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

---

1.16.6 EP01_06 🎨 Conversão RGB → Tons de Cinza (ITU-R BT.601)

Nesta atividade, você deve escrever um programa que converta pixels coloridos (RGB) para tons de cinza utilizando a ponderação fisiológica do padrão ITU-R BT.601.

• Leia dois inteiros L e C, representando o número de linhas e colunas.
• Leia L × C triplas de inteiros, onde cada tripla representa os canais R (Red), G (Green) e B (Blue) de um pixel.
• Para cada pixel, calcule o valor de cinza (\(g\)) usando a fórmula:

\[g = \text{round}(0.299 \times R + 0.587 \times G + 0.114 \times B)\]

• Imprima a matriz resultante (L linhas e C colunas) contendo os valores inteiros convertidos.

📌 Importante:

• Utilize a função round() da sua linguagem para garantir o arredondamento correto para o inteiro mais próximo.
• A saída deve conter apenas os valores de cinza, mantendo a estrutura de matriz (separados por espaço na linha).
• Ver um simulador interativo para esta questão na Figura 1.17 (ajuste os sliders para ver como cada cor contribui para o brilho final).

---

1.16.6.1 🧠 Por que não usar apenas a média?

O olho humano não percebe todas as cores com a mesma intensidade. Somos muito mais sensíveis ao Verde do que ao Azul devido à nossa evolução biológica. O padrão ITU-R BT.601 utiliza pesos específicos para criar uma imagem em cinza que pareça naturalmente correta para nossa visão:

Canal	Peso	Percepção Humana
🟢 Verde	58.7%	Máxima sensibilidade (distinção de folhagens).
🔴 Vermelho	29.9%	Sensibilidade média.
🔵 Azul	11.4%	Baixa sensibilidade (tons mais escuros).

---

1.16.6.2 📋 Tarefa (especificação para VPL)

Entrada:

A primeira linha contém o inteiro L.

A segunda linha contém o inteiro C.

As linhas seguintes contêm triplas de inteiros R G B para cada pixel.

Saída:

A matriz de cinzas com L linhas e C colunas.

---

1.16.6.3 📌 Exemplos

Entrada	Saída	Observação
1 3 255 0 0 0 255 0 0 0 255	76 150 29	Note como o Verde (150) é mais brilhante que o Azul (29)

🎮 Simulador: Percepção de Cor 🎨 ITU-R BT.601

Observe o peso de cada canal colorido no brilho final da imagem.

Ajuste dos Canais

R 80

G 180

B 30

Original

Cinza

Dica: O Verde tem o maior peso (0.587) porque nossos olhos distinguem melhor tons de folhagens!

Figura 1.17: Simulador: Percepção de Cor e Pesos ITU-R

%%writefile EP01_06.py
# sua solução

Writing EP01_06.py

TestSuite("EP01_06.py").run()

✔️ EP01_06.cases já existe em casos/
📋 7 caso(s) carregado(s) de casos/EP01_06.cases

🔍 Testando Python: EP01_06.py
⚠️ EP01_06.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

---

1.16.7 EP01_07 ⚫ Limiarização Manual: Imagem Binária

Nesta atividade, você deve escrever um programa que realize a segmentação de uma imagem através da limiarização (thresholding).

• Leia dois inteiros L e C, representando as dimensões da matriz.
• Leia um inteiro T, que será o valor do limiar (corte).
• Leia os valores inteiros da matriz.
• Para cada pixel \(p\), aplique a seguinte regra de binarização:

\[\text{resultado} = \begin{cases} 255 & \text{se } p > T \\ 0 & \text{se } p \le T \end{cases}\]

• Imprima a matriz resultante contendo apenas os valores 0 ou 255.

📌 Importante:

• Preste atenção ao operador: o pixel só vira branco (255) se for estritamente maior que \(T\).
• A saída deve manter a estrutura de matriz (L linhas e C colunas).
• Ver um simulador interativo para esta questão na Figura 1.18 (ajuste o slider de \(T\) para observar como os objetos são isolados do fundo).

---

1.16.7.1 🧠 O que é Segmentação?

A limiarização é o método mais simples de separar objetos de interesse do fundo da imagem. Ao transformar tons de cinza em preto e branco puro, criamos um mapa binário que facilita a contagem de objetos ou a identificação de formas:

Valor do Pixel (\(p\))	Condição	Resultado Final
Escuro (\(p \le T\))	Fundo/Ruído	0 (Preto)
Claro (\(p > T\))	Objeto/Destaque	255 (Branco)

---

1.16.7.2 📋 Tarefa (especificação para VPL)

Entrada:

A primeira linha contém o inteiro L.

A segunda linha contém o inteiro C.

A terceira linha contém o inteiro T (limiar).

As linhas seguintes contêm os elementos da matriz.

Saída:

A matriz binarizada (0 ou 255) com L linhas e C colunas.

---

1.16.7.3 📌 Exemplos

Entrada	Saída	Observação
2 4 128 0 100 128 200 50 129 255 64	0 0 0 255 0 255 255 0	Note que o valor 128 virou 0 (pois \(128 \le 128\))

🎮 Simulador: Limiarização Interativa ⚫ Binário: 0 ou 255

Limiar (T): 128

Entrada (Cinza)

Saída (Binária)

Pixels com valor maior que 128 tornam-se brancos (255).

Figura 1.18: Simulador: Limiarização Interativa

%%writefile EP01_07.py
# sua solução

Writing EP01_07.py

TestSuite("EP01_07.py").run()

✔️ EP01_07.cases já existe em casos/
📋 7 caso(s) carregado(s) de casos/EP01_07.cases

🔍 Testando Python: EP01_07.py
⚠️ EP01_07.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

---

1.16.8 EP01_08 🎨 Remapeamento por Faixa de Intensidade

Nesta atividade, você deve escrever um programa que aplique transformações lineares distintas a diferentes regiões de intensidade da imagem.

• Leia dois inteiros L e C, representando as dimensões da matriz.
• Leia os inteiros T (limiar), δ₁ (delta 1) e δ₂ (delta 2).
• Leia os valores inteiros da matriz.
• Para cada pixel \(p\), aplique a regra de remapeamento condicional:

\[\text{resultado} = \begin{cases} p + \delta_1 & \text{se } p < T \\ p + \delta_2 & \text{se } p \ge T \end{cases}\]

• Imprima a matriz resultante com os novos valores de intensidade.

📌 Importante:

• δ₁ é o offset aplicado aos pixels escuros (abaixo do limiar).
• δ₂ é o offset aplicado aos pixels claros (maior ou igual ao limiar).
• Os casos de teste garantem que o resultado estará sempre no intervalo válido de 0 a 255, portanto, não é necessário tratar saturação ou arredondamentos.
• A saída deve manter a estrutura de matriz (L linhas e C colunas).

---

1.16.8.1 🧠 Transformação Condicional de Pixels

Em Processamento Digital de Imagens (PDI), frequentemente precisamos tratar regiões de forma independente. Esta técnica permite, por exemplo, clarear apenas as sombras de uma fotografia (aumentando os pixels escuros) sem estourar o brilho das áreas já claras, ou vice-versa.

Faixa de Intensidade	Condição	Operação
Pixels Escuros	\(p < T\)	\(p + \delta_1\)
Pixels Claros	\(p \ge T\)	\(p + \delta_2\)

---

1.16.8.2 📋 Tarefa (especificação para VPL)

Entrada:

A primeira linha contém os inteiros L e C.

A segunda linha contém os inteiros T, δ₁ e δ₂.

As linhas seguintes contêm os elementos da matriz.

Saída:

A matriz transformada com L linhas e C colunas, com valores separados por espaço.

---

1.16.8.3 📌 Exemplos

Entrada	Saída	Observação
2 4 128 60 -40 0 100 150 255 80 128 200 30	60 160 110 215 140 88 160 90	Pixels < 128 somam 60. Pixels ≥ 128 subtraem 40.

---

Simulador: Remapeamento por Faixa

Ajuste o limiar e os offsets para ver a transformação condicional em tempo real.

T (Limiar) 128

δ₁ (escuros, p < T) +60

δ₂ (claros, p ≥ T) -40

Entrada Original

Resultado Transformado

Regra: p < T → p + δ₁  |  p ≥ T → p + δ₂

Figura 1.19: Simulador: Ajuste de Brilho e Contraste

%%writefile EP01_08.py
# sua solução

Writing EP01_08.py

TestSuite("EP01_08.py").run()

✔️ EP01_08.cases já existe em casos/
📋 8 caso(s) carregado(s) de casos/EP01_08.cases

🔍 Testando Python: EP01_08.py
⚠️ EP01_08.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

---

1.16.9 EP01_09 🏁 Padrão de Tabuleiro: Matriz de Xadrez

Nesta atividade, você deve escrever um programa que gere uma imagem sintética no padrão de um tabuleiro de xadrez.

• Leia dois inteiros L (linhas) e C (colunas).
• Gere uma matriz onde os valores alternam entre 0 (preto) e 1 (branco).
• A lógica de preenchimento deve seguir a regra da paridade:
• O elemento na posição \((0,0)\) é sempre 0.
• Um pixel na posição \((i, j)\) será 1 se a soma dos índices \((i + j)\) for ímpar.
• Um pixel na posição \((i, j)\) será 0 se a soma dos índices \((i + j)\) for par.

📌 Importante:

• As cores devem alternar corretamente tanto horizontalmente quanto verticalmente.
• A saída deve ser a matriz impressa linha por linha, com os elementos separados por um espaço.
• Ver um simulador interativo para esta questão na Figura 1.20 (ajuste as dimensões para visualizar a construção da malha e a saída textual correspondente).

---

1.16.9.1 🧠 Padrões Sintéticos

Criar padrões geométricos é um exercício fundamental para dominar a lógica de índices em matrizes. Em Processamento Digital de Imagens, o padrão de xadrez não é apenas estético; ele é amplamente utilizado para:

Aplicação	Utilidade
Calibração de Câmera	Estimar parâmetros intrínsecos e extrínsecos da lente.
Correção de Distorção	Identificar e corrigir o efeito de “barril” ou “almofada” em lentes grande-angulares.
Mapeamento 3D	Projetar padrões conhecidos para reconstruir superfícies em sistemas de luz estruturada.

---

1.16.9.2 📋 Tarefa (especificação para VPL)

Entrada:

Uma linha contendo o inteiro L (linhas).

Uma linha contendo o inteiro C (colunas).

Saída:

A matriz de xadrez com L linhas e C colunas, impressa com espaços entre os elementos.

---

1.16.9.3 📌 Exemplos

Entrada	Saída	Observação
3 4	0 1 0 1 1 0 1 0 0 1 0 1	Note que cada linha começa com o inverso da anterior

🎮 Simulador: Gerador de Xadrez 🏁 Lógica de Paridade

Altere as dimensões para ver como a lógica de índices constrói o tabuleiro.

Linhas (L)

×

Colunas (C)

Figura 1.20: Simulador: Gerador de Xadrez

%%writefile EP01_09.py
# sua solução

Writing EP01_09.py

TestSuite("EP01_09.py").run()

✔️ EP01_09.cases já existe em casos/
📋 7 caso(s) carregado(s) de casos/EP01_09.cases

🔍 Testando Python: EP01_09.py
⚠️ EP01_09.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

---

1.16.10 EP01_10 📄 Metadados: Leitura de Arquivo PGM

Nesta atividade, você deve ler um arquivo de imagem no formato PGM (Portable Gray Map) e extrair suas dimensões a partir do cabeçalho.

• O formato PGM (P2) é um arquivo de texto simples (ASCII) que armazena imagens em tons de cinza.
• O arquivo possui um cabeçalho estruturado da seguinte forma:

1. Versão: O identificador P2.
2. Comentários: Linhas opcionais que começam com # (devem ser ignoradas).
3. Dimensões: Dois inteiros representando Largura e Altura.
4. Máximo: Um inteiro representando a intensidade máxima (geralmente 255).

• Após o cabeçalho, seguem-se os dados dos pixels.

📌 Importante:

• Leitura de Arquivo: Você deve abrir o arquivo indicado no exemplo utilizando a função open() do Python.
• Ordem de Saída: Ao contrário da ordem presente no arquivo, a saída esperada deve estar no formato de tupla: (Altura, Largura, Canais).
• Como arquivos PGM são em tons de cinza, o número de Canais é sempre 1.
• Ver um simulador interativo para esta questão na Figura 1.21 (ajuste as dimensões para ver como o cabeçalho ASCII é gerado).

---

1.16.10.1 🧠 Entendendo o formato PGM

O formato PGM é um dos mais simples para processamento de imagens. Por ser em texto puro, ele permite visualizar os metadados e até os valores dos pixels abrindo o arquivo em um bloco de notas:

Componente	Exemplo	Significado
Magic Number	P2	Identifica que é um PGM em formato de texto (ASCII).
Comentário	# CREATOR...	Linha informativa ignorada pelo processador.
Dimensões	397 343	397 colunas (Largura) e 343 linhas (Altura).
Intensidade	255	Define o valor do branco puro (escala de 0 a 255).

---

1.16.10.2 📋 Tarefa (especificação para VPL)

Entrada:

Nenhuma entrada via teclado. O programa deve ler o arquivo "aula01fig03b.pgm" presente no diretório de execução.

Saída:

Uma tupla contendo (Altura, Largura, 1).

---

1.16.10.3 📌 Exemplos

Nome do Arquivo	Saída Esperada	Observação
“aula01fig03b.pgm”	(343, 397, 1)	Note a inversão da ordem: Altura primeiro

🎮 Simulador: Estrutura do Arquivo PGM 📄 ASCII P2

Altere os metadados para ver como o cabeçalho do arquivo PGM é montado dinamicamente.

Definições da Imagem

Largura (W):

Altura (H):

Conteúdo do Arquivo (.pgm)

P2

# CREATOR: Moodle EP Simulator

397 343

255

120 134 210 ...

---

Resultado (Saída Python):

(343, 397, 1)

Figura 1.21: Simulador: Estrutura do Arquivo PGM

NotaNota

O arquivo necessário para este EP será baixado automaticamente do repositório por meio do seguinte código:

import os, urllib.request

BASE_URL = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/all/cap01/imagens"
file = "aula01fig03b.pgm"

opener = urllib.request.build_opener()
opener.addheaders = [('User-agent', 'Mozilla/5.0')]
urllib.request.install_opener(opener)

for f in [file]:
    if not os.path.exists(f):
        url = f"{BASE_URL}/{f}"
        try:
            urllib.request.urlretrieve(url, f)
            print(f"✅ Arquivo baixado: {f}")
        except urllib.error.HTTPError as e:
            print(f"❌ Erro {e.code}: Não encontrado em {url}")

✅ Arquivo baixado: aula01fig03b.pgm

%%writefile EP01_10.py
# sua solução

Writing EP01_10.py

TestSuite("EP01_10.py").run()

✔️ EP01_10.cases já existe em casos/
📋 1 caso(s) carregado(s) de casos/EP01_10.cases

🔍 Testando Python: EP01_10.py
⚠️ EP01_10.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

---

1.16.11 EP01_11 📈 Análise de Vizinhança: Filtro de Máximo 1D

Nesta atividade, você deve implementar um filtro morfológico simples de máximo operando em um sinal unidimensional (vetor).

• Leia um inteiro n, representando o tamanho do vetor.
• Leia os n elementos inteiros que compõem o vetor original v1.
• Crie um novo vetor v2, onde cada posição \(i\) é o resultado da comparação entre o elemento atual e seus vizinhos imediatos:

\[v2[i] = \max(v1[i-1],\; v1[i],\; v1[i+1])\]

📌 Importante:

• Bordas: Nas extremidades do vetor (índices \(0\) e \(n-1\)), a vizinhança possui apenas dois elementos (o próprio e o único vizinho disponível). No índice \(0\), compare apenas \(v1[0]\) e \(v1[1]\). No último índice, compare apenas \(v1[n-2]\) e \(v1[n-1]\).
• Saída: Imprima o cabeçalho “v2:” seguido pelos valores do vetor resultante, um por linha.
• Ver um simulador interativo para esta questão na Figura 1.22 (passe o mouse sobre os resultados para visualizar a janela de vizinhança utilizada no cálculo).

---

1.16.11.1 🧠 Por que analisar vizinhos?

Em processamento de imagens, o valor de um pixel raramente é isolado; ele depende do contexto ao seu redor. O Filtro de Máximo é a base da operação de Dilatação em morfologia matemática, servindo para:

Função	Efeito Visual
Realce	Expande estruturas brilhantes e “engorda” objetos claros.
Remoção de Ruído	Elimina pequenos pontos pretos (ruído de “sal e pimenta” escuro).
Preenchimento	Fecha pequenos buracos ou lacunas em formas binárias.

---

1.16.11.2 📋 Tarefa (especificação para VPL)

Entrada:

Um inteiro n.

Nas linhas seguintes, os n elementos inteiros do vetor.

Saída:

A string v2: na primeira linha.

Nas linhas seguintes, cada elemento de v2 (um por linha).

---

1.16.11.3 📌 Exemplos

Entrada	Saída	Observação
5 10 20 5 30 15	v2: 20 20 30 30 30	No índice 1: max(10, 20, 5) = 20

🎮 Simulador: Filtro de Máximo Local 📈 Janela 1x3

Clique nos valores de v1 para alterá-los ou passe o mouse em v2 para ver a vizinhança.

Vetor v1 (Entrada)

⬇️

Vetor v2 (Resultado)

Passe o mouse sobre v2 para analisar o cálculo.

Figura 1.22: Simulador: Filtro de Máximo Local 1D

%%writefile EP01_11.py
# sua solução

Writing EP01_11.py

TestSuite("EP01_11.py").run()

✔️ EP01_11.cases já existe em casos/
📋 7 caso(s) carregado(s) de casos/EP01_11.cases

🔍 Testando Python: EP01_11.py
⚠️ EP01_11.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

BRADSKI, Gary; KAEHLER, Adrian. Learning OpenCV: Computer vision with the OpenCV library. [S.l.]: " O’Reilly Media, Inc.", 2008.

GONZALEZ, R. C.; WOODS, R. E. Digital Image Processing. 4th. ed. New York: Pearson, 2018.

ITU-R. Recommendation BT.601: Studio encoding parameters of digital television for standard 4:3 and wide screen 16:9 aspect ratios. https://www.itu.int/rec/R-REC-BT.601/, 2011.

KNUTH, Donald E. Literate Programming. The Computer Journal, v. 27, n. 2, p. 97–111, 1984.

LEWIS, Patrick et al. Retrieval-augmented generation for knowledge-intensive nlp tasks. Advances in neural information processing systems, v. 33, p. 9459–9474, 2020.

OTSU, Nobuyuki. A Threshold Selection Method from Gray-Level Histograms. IEEE Transactions on Systems, Man, and Cybernetics, v. 9, n. 1, p. 62–66, 1979.

SINGH, Himanshu. Practical machine learning and image processing. [S.l.]: Springer, 2019.

SZELISKI, Richard. Computer Vision: Algorithms and Applications. 2. ed. [S.l.]: Springer, 2022.

ZAMPIROLLI, Francisco de Assis et al. Teaching Hands-On Digital Image Processing with morph.py: Methods and Comprehensive Results. Revista Brasileira de Informática na Educação, v. 33, p. 990–1026, 2025.
