3 Operações Espaciais: Intensidade, Histograma e Filtragem

Este capítulo aprofunda o processamento de imagens no domínio espacial, partindo da manipulação direta de pixels e histogramas para o realce de contraste, até a aplicação de filtros locais por convolução para suavização, redução de ruído e detecção de bordas. O objetivo é desenvolver a intuição matemática e computacional que sustenta grande parte dos algoritmos modernos de Visão Computacional.

3.1 Objetivos

Ao final deste capítulo, você será capaz de:

Manipular intensidade e pixels: Executar operações aritméticas saturadas (mm.addm, mm.subm) e lógicas bit a bit (mm.band, mm.bor, mm.bnot) para combinação e seleção de regiões de interesse (ROI), e aplicar alpha blending (mm.blend) para fusão ponderada de imagens;
Processar histogramas: Interpretar o histograma como diagnóstico tonal, aplicar equalização global (mm.equalize) e adaptativa (CLAHE), e realizar especificação de histograma para transferência de perfil tonal entre imagens;
Compreender fundamentos espaciais: Entender vizinhança, padding de borda, e a diferença entre correlação cruzada (mm.conv) e convolução — incluindo por que kernels assimétricos como Sobel produzem resultados distintos nas duas operações;
Aplicar filtragem de suavização: Utilizar o filtro de média (mm.conv com kernel uniforme) e o filtro Gaussiano (cv2.GaussianBlur) para redução de ruído, compreendendo a vantagem da ponderação radial e da separabilidade Gaussiana;

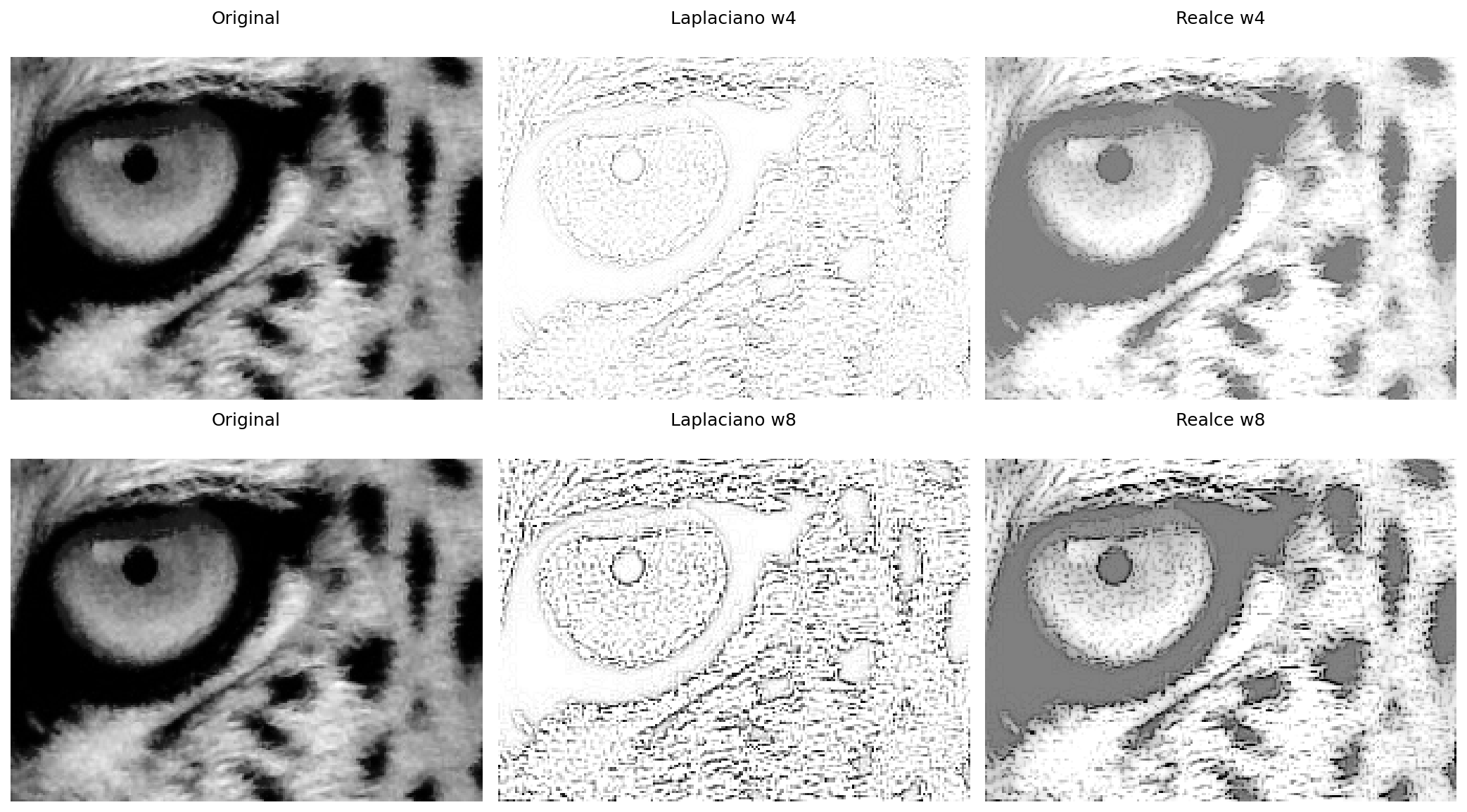

Aplicar filtragem de realce: Usar o Laplaciano (\(w_4\) e \(w_8\)) para realce isotrópico de bordas, o operador de Sobel para gradiente direcional (\(G_x\), \(G_y\), magnitude e direção), e o Unsharp Masking para amplificação controlada de alta frequência pelo parâmetro \(k\);
Utilizar filtros de ordem: Aplicar o filtro da mediana (cv2.medianBlur) para remoção eficaz de ruído sal e pimenta, compreendendo por que sua natureza não linear e robustez a outliers o tornam superior aos filtros lineares nesse cenário;
Resolver problemas práticos: Encadear técnicas em pipelines de pré-processamento (ex.: CLAHE → Gaussiano → Canny) e utilizar as funções da biblioteca morph.py (mm.conv, mm.histImg, mm.equalize, mm.drawImageKernel) para análise e visualização didática de cada etapa.

3.2 Operações em Nível de Intensidade

O nível mais elementar de processamento de imagens atua diretamente sobre os valores dos pixels, sem considerar vizinhança. Essas operações — chamadas de transformações de ponto (point operations) — são as mais rápidas computacionalmente e formam a base para técnicas mais complexas.

Formalmente, uma transformação de ponto pode ser descrita como:

\[ g(x,y) = T[f(x,y)] \tag{3.1}\]

onde \(f(x,y)\) é a imagem de entrada, \(g(x,y)\) é a saída e \(T\) é uma função aplicada a cada pixel individualmente.

3.2.1 Preparando o Ambiente Prático

O bloco a seguir carrega o módulo morph.py do repositório.

import os, importlib, urllib.request
import numpy as np
import matplotlib.pyplot as plt

BASE_URL = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph"
for f in ["morph.py"]:
    if not os.path.exists(f):
        urllib.request.urlretrieve(f"{BASE_URL}/{f}", f)

import morph
importlib.reload(morph)
from morph import mm

version = getattr(morph, "__version__", "local_file")
print(f"✅ Ambiente pronto. Módulo 'morph' carregado (versão: {version}).")

✅ Ambiente pronto. Módulo 'morph' carregado (versão: 1.1.5).

Como objeto de estudo ao longo deste capítulo, utilizaremos as imagens de vida selvagem apresentadas nas Figura 3.1 e Figura 3.3. A partir delas, exploraremos operações espaciais sobre intensidade, histogramas e filtragem, analisando seus efeitos no realce, na suavização, na redução de ruído e na detecção de bordas, de modo a compreender os fundamentos matemáticos e computacionais do PDI.

import os

# Fonte : https://commons.wikimedia.org/wiki/File:Carlos_Guilherme_Rodrigues_(76515283).jpeg
# Mapa  : https://www.google.com/maps?q=-26.204734,28.226624

base    = "https://upload.wikimedia.org/wikipedia/commons"
arquivo = "Carlos_Guilherme_Rodrigues_%2876515283%29.jpeg"
url     = f"{base}/9/9b/{arquivo}"
caminho = "imagens/mandrill-exif.jpg"

# 1. Leitura com cache local
if not os.path.exists(caminho):
    os.makedirs("imagens", exist_ok=True)
    img_obj = mm.read(url, pil=True)
    mm.write(img_obj, caminho)
else:
    img_obj = mm.read(caminho, pil=True)

img_color = np.array(img_obj)
img_gray  = mm.gray(img_color)

# 2. Diagnóstico de tipos, dimensões e acesso a pixels
print(f"\nTipo PIL  : {type(img_obj)}   | Dimensões (x,y): {img_obj.size}")
print(f"Tipo NumPy: {type(img_color)} | Dimensões [y,x,c]: {img_color.shape}")

# 3. Exibição
mm.show(img_color, scale=90)


Tipo PIL  : <class 'PIL.JpegImagePlugin.JpegImageFile'>   | Dimensões (x,y): (960, 540)
Tipo NumPy: <class 'numpy.ndarray'> | Dimensões [y,x,c]: (540, 960, 3)

Figura 3.1: *Mandrill* (*Mandrillus sphinx*) fotografado em ambiente natural na África do Sul. A imagem possui resolução de 500 px e contém metadados EXIF com coordenadas GPS aproximadas (-26.20473, 28.22662). Crédito: Carlos Guilherme Rodrigues (CC BY-SA 3.0).

3.2.2 Operações Aritméticas

Operações aritméticas entre imagens são amplamente usadas em PDI para combinar, comparar ou realçar informações. A subtração de imagens é especialmente poderosa para detectar diferenças entre dois quadros — por exemplo, na remoção de fundo estático em câmeras de vigilância:

\[ g(x,y) = f_1(x,y) - f_2(x,y) \tag{3.2}\]

A adição saturada limita o resultado ao intervalo \([0, 255]\): valores acima de 255 são fixados em 255, evitando o overflow silencioso do tipo uint8 (ex.: \(200 + 100 = 44\) em vez de 300). A subtração saturada aplica o mesmo princípio pelo lado inferior: valores negativos são fixados em 0.

Saturação e overflow

Operações aritméticas em uint8 sofrem overflow silencioso: \(200 + 100 = 44\) (não 300). As funções mm.addm e mm.subm usam cv2.add e cv2.subtract, que realizam saturação automática. Para o blending, converta para float32 antes de operar e aplique np.clip(..., 0, 255).astype(np.uint8) ao final, pois a operação envolve pesos fracionários.

A Figura 3.2 demonstra adição de uma constante (clareamento) e subtração de uma constante (escurecimento com saturação em 0).

fundo = 60

img_add = mm.addm(img_gray, fundo)
img_sub = mm.subm(img_gray, fundo)

mm.show(
    [img_gray, img_add, img_sub],
    titles=["Original", "addm (+60)", "subm (−60)"],
    cols=3
)

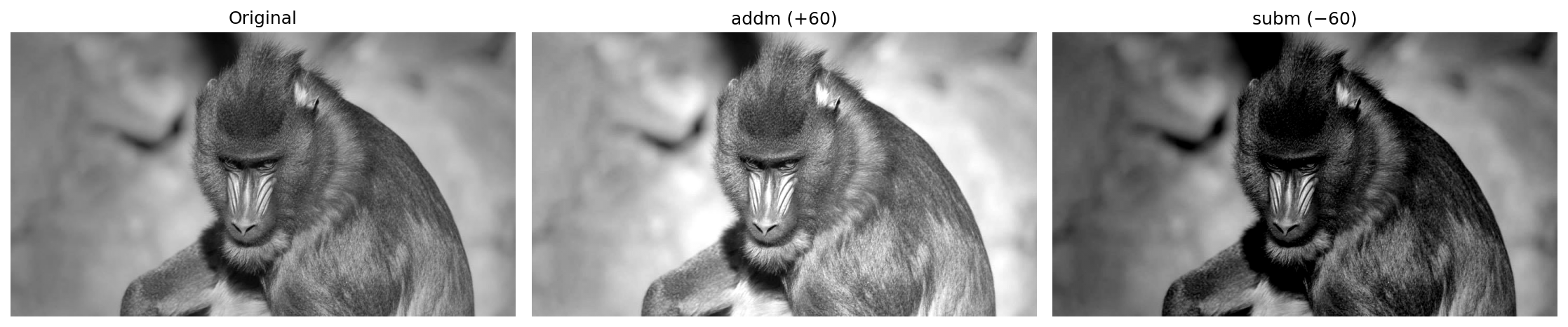

Figura 3.2: Operações aritméticas saturadas: adição de constante (clareamento) e subtração de constante (escurecimento com saturação em 0).

3.2.3 Mistura Ponderada (Alpha Blending)

A mistura ponderada (alpha blending) combina duas imagens utilizando pesos complementares \(\alpha\) e \((1-\alpha)\):

\[ g(x,y) = \alpha\,f_1(x,y) + (1-\alpha)\,f_2(x,y), \quad \alpha \in [0,1] \tag{3.3}\]

Quando \(\alpha = 1\), obtém-se apenas a imagem \(f_1\); quando \(\alpha = 0\), apenas \(f_2\). Valores intermediários produzem uma transição suave entre ambas, sendo amplamente utilizados em composição de imagens, sobreposição de camadas, marcas d’água e efeitos de fusão visual.

Para que a combinação produza um resultado coerente, é necessário alinhar previamente as regiões de interesse das imagens. Na Figura 3.4, utiliza-se um recorte do rosto do leopardo:

leo = img_gray_leo[250:-300, 100:-200]

e um recorte central da região facial do mandril:

mandrill = img_gray[100:400, 380:530]

As duas regiões são escolhidas de forma que olhos e estrutura facial permaneçam aproximadamente alinhados. Em seguida, o recorte do leopardo é redimensionado para coincidir com as dimensões do mandril antes da aplicação da mistura ponderada.

A operação é realizada em float32 para evitar problemas de overflow durante as operações aritméticas, seguida de clipping e conversão final para uint8.

import os
from PIL.ExifTags import TAGS

base    = "https://upload.wikimedia.org/wikipedia/commons"
arquivo = "Leopard_%28Panthera_pardus%29_portrait.jpg"
url     = f"{base}/9/92/{arquivo}"
caminho = "imagens/leopardo.jpg"

# 1. Leitura com cache local
if not os.path.exists(caminho):
    os.makedirs("imagens", exist_ok=True)
    img_obj = mm.read(url, pil=True)
    mm.write(img_obj, caminho)
else:
    img_obj = mm.read(caminho, pil=True)

img_numpy    = np.array(img_obj)
img_gray_leo = mm.gray(img_numpy)

# 2. Extração e conversão de GPS (Tag 34853)
exif = img_obj._getexif()
if exif and (gps := exif.get(34853)):
    to_dec = lambda dms, ref: float(
        -(dms[0]+dms[1]/60+dms[2]/3600) if ref in 'SW'
        else (dms[0]+dms[1]/60+dms[2]/3600)
    )
    lat, lon = to_dec(gps[2], gps[1]), to_dec(gps[4], gps[3])
    print(f"GPS Decimal: {lat:.6f}, {lon:.6f}")
    print(f"Maps: https://www.google.com/maps/search/?api=1&query={lat},{lon}")

# 3. Diagnóstico de tipos, dimensões e acesso a pixels
print(f"\nTipo PIL  : {type(img_obj)}   | Dimensões (x,y): {img_obj.size}")
print(f"Pillow (0,0): {img_obj.getpixel((0, 0))}")
print(f"Tipo NumPy: {type(img_numpy)} | Dimensões [y,x,c]: {img_numpy.shape}")
print(f"NumPy [0,0]: {img_numpy[0, 0]}")

# 4. Exibição
mm.show(img_numpy)

GPS Decimal: -19.140200, 23.814872
Maps: https://www.google.com/maps/search/?api=1&query=-19.1402,23.814872222222224

Tipo PIL  : <class 'PIL.JpegImagePlugin.JpegImageFile'>   | Dimensões (x,y): (1242, 1324)
Pillow (0,0): (192, 134, 86)
Tipo NumPy: <class 'numpy.ndarray'> | Dimensões [y,x,c]: (1324, 1242, 3)
NumPy [0,0]: [192 134  86]

Figura 3.3: Retrato de um leopardo (*Panthera pardus*) em ambiente natural. Crédito: C. Brück (CC BY-SA 4.0).

leo = img_gray_leo[250:-300, 100:-200]
mandrill = img_gray[100:400, 380:530]
img_leopardo = mm.resize(leo, (mandrill.shape[1], mandrill.shape[0]), method='bilinear')

alphas = [1.0, 0.8, 0.6, 0.4, 0.2, 0.0]
imgs_blend   = []
titles_blend = []

for a in alphas:
    imgs_blend.append(mm.blend(mandrill, img_leopardo, alpha=a))
    titles_blend.append(f"α={a:.1f}")

mm.show(imgs_blend, titles=titles_blend, cols=6, figsize=(18, 16))

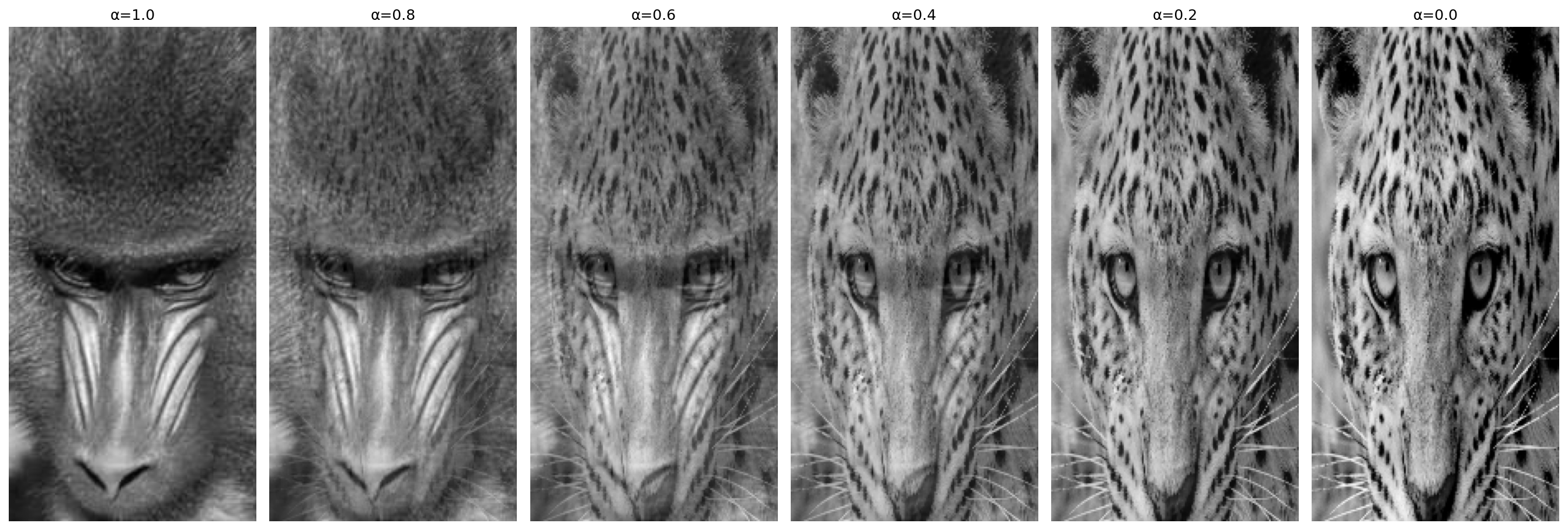

Figura 3.4: *Alpha blending* entre recortes alinhados de mandrill e do leopardo (Figura 3.3) para diferentes valores de α. Em α=1 vê-se apenas mandrill; em α=0, apenas o leopardo; valores intermediários fundem os olhares das duas imagens proporcionalmente.

3.2.4 Operações Lógicas e Máscaras Bit a Bit

As operações lógicas bit a bit (AND, OR e NOT) atuam diretamente sobre os bits de cada pixel e são a base para criação e aplicação de máscaras (masks) — imagens binárias com apenas 0 (preto) e 255 (branco) usadas para isolar Regiões de Interesse (ROI).

O comportamento de cada operação decorre da representação binária do 255 (11111111) e do 0 (00000000):

AND com a máscara: onde \(m = 255\), os bits originais são preservados; onde \(m = 0\), o pixel é zerado. Resultado: recorte da ROI. \[g(x,y) = f(x,y) \;\text{AND}\; m(x,y) \tag{3.4}\]
OR com a máscara: onde \(m = 255\), o pixel é forçado a branco; onde \(m = 0\), o valor original é mantido. Resultado: iluminação da ROI.
NOT (sem máscara): inverte todos os bits (\(g = 255 - f\)), produzindo o negativo fotográfico da imagem.

A Figura 3.5 ilustra as três operações aplicadas à imagem do mandrill com uma máscara circular.

import cv2
h, w = img_gray.shape

# Máscara circular centrada na imagem
mask_circ = np.zeros((h, w), dtype=np.uint8)
cv2.circle(mask_circ, (w//2, h//2), min(h, w)//3 - 10, 255, -1)

# Operações via morph
img_not = mm.bnot(img_gray)            # NOT: negativo fotográfico
img_and = mm.band(img_gray, mask_circ) # img_gray & mask_circ: preserva apenas a ROI circular
img_or  = mm.bor(img_gray, mask_circ)  # img_gray | mask_circ: ilumina a região da máscara

mm.show(
    [img_gray, img_and, img_or, img_not],
    titles=["Original", "AND (ROI circular)", "OR (ilumina ROI)", "NOT (negativo)"],
    cols=4
)

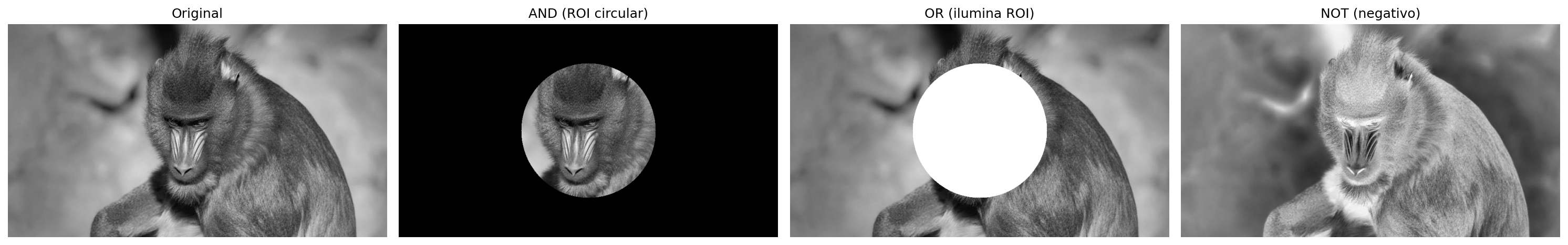

Figura 3.5: Operações lógicas bit a bit com máscara circular: AND (isolamento da ROI), OR (iluminação da ROI) e NOT (negativo).

3.3 Histograma de Imagens

O histograma de uma imagem em tons de cinza é uma função discreta que descreve a distribuição de frequências das intensidades:

\[ h(r_k) = n_k, \quad k = 0, 1, \ldots, L-1 \tag{3.5}\]

onde \(r_k\) é o \(k\)-ésimo nível de intensidade, \(n_k\) é o número de pixels com essa intensidade e \(L\) é o total de níveis (tipicamente 256 para 8 bits). O histograma normalizado estima a probabilidade de cada nível:

\[ p(r_k) = \frac{n_k}{MN} \tag{3.6}\]

onde \(MN\) é o total de pixels. Por ser uma estatística global, o histograma não carrega informação posicional, mas revela características essenciais como brilho médio, contraste e distribuição tonal. Na prática, mm.hist(img) retorna o vetor de contagens \(h(r_k)\), que serve tanto para visualização (via mm.histImg) quanto para cálculos como função de distribuição acumulada (CDF) e equalização.

Interpretação do Histograma

Estreito à esquerda: imagem subexposta (escura).
Estreito à direita: imagem superexposta (clara).
Concentrado no centro: baixo contraste.
Distribuído por toda a faixa: alto contraste, boa utilização dos tons disponíveis.

A Figura 3.6 apresenta o histograma da imagem do mandrill, bem como versões escurecida (mm.subm) e clareada (mm.addm). Observa-se o deslocamento da distribuição de intensidades para a esquerda e para a direita, respectivamente. Note que o intervalo representado no eixo \(x\) não corresponde necessariamente a toda a faixa de 0 a 255.

img_dark = mm.subm(img_gray, 80)
img_high = mm.addm(img_gray, 80)

images = [img_gray, img_dark, img_high]
titles = ["Original", "Escurecida (−80)", "Clareada (+80)"]

def hist_title(img, t):
    H = mm.hist(img)
    n0  = int(H[0])
    n255 = int(H[255]) if len(H) > 255 else 0
    return f"Histograma — {t}\n0:{n0:,}px  255:{n255:,}px"

mm.show(
    images + [mm.histImg(img) for img in images],
    titles=titles + [hist_title(img, t) for img, t in zip(images, titles)],
    rows=2, cols=3,
    figsize=(14, 8)
)

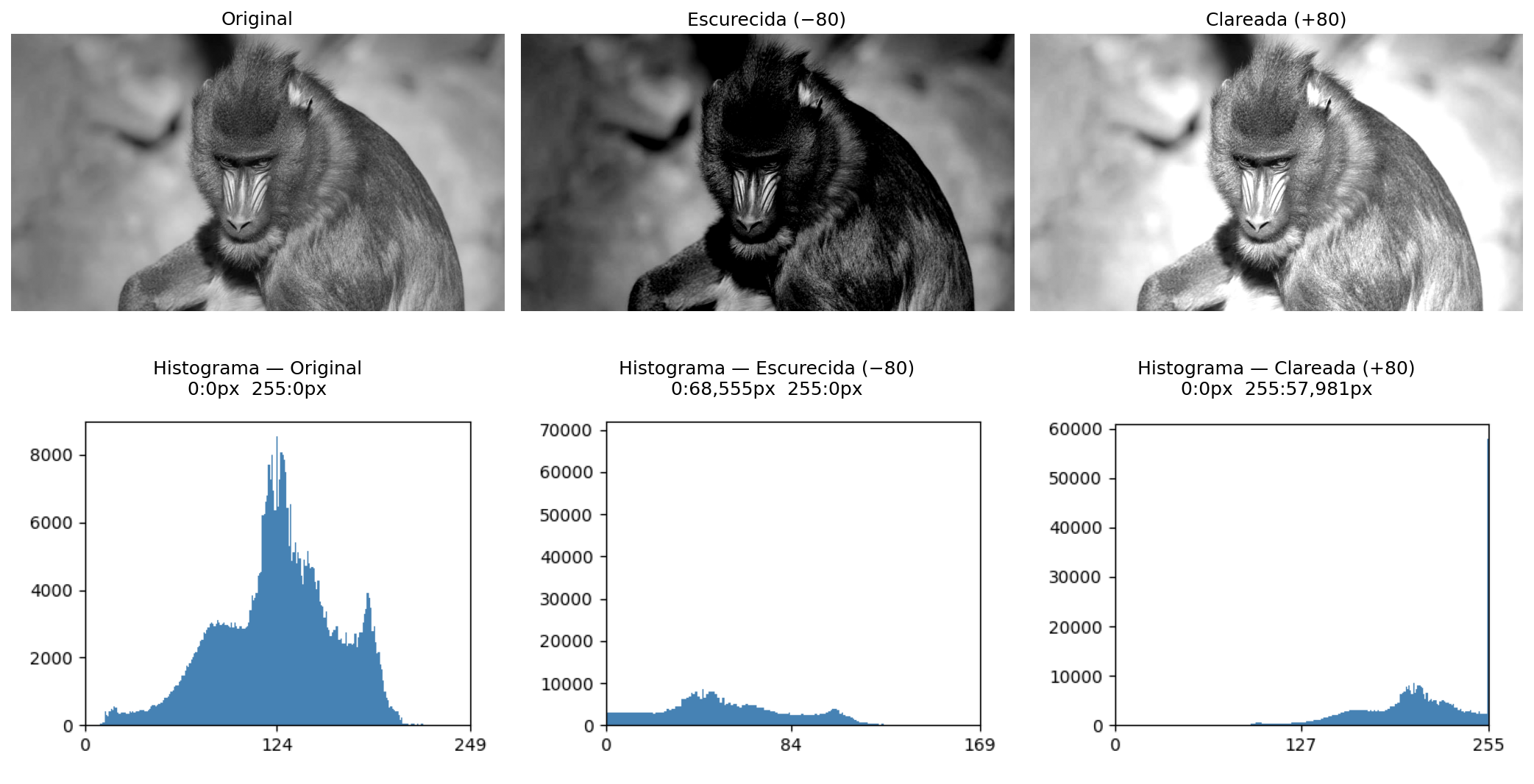

Figura 3.6: Histogramas da imagem original, de uma versão escurecida e de uma versão clareada. Os valores na segunda linha indicam a quantidade de pixels saturados em 0 (preto) e 255 (branco).

3.3.1 Equalização de Histograma

A equalização de histograma redistribui as intensidades para que o histograma resultante seja o mais uniforme possível. O mapeamento é dado pela função de distribuição acumulada (CDF):

\[ s_k = T(r_k) = (L-1)\sum_{j=0}^{k} p(r_j) = \frac{L-1}{MN}\sum_{j=0}^{k} n_j \tag{3.7}\]

A transformação é monotônica: níveis frequentes recebem intervalos maiores no domínio de saída (maior separação → mais contraste), enquanto níveis raros são comprimidos.

O algoritmo completo, em cinco etapas, é apresentado na Tabela 3.1.

Tabela 3.1: Algoritmo de equalização de histograma.

Etapa	Operação	Fórmula
1	Histograma	\(h[k] \leftarrow\) número de pixels com intensidade \(k\), \(k=0\ldots L-1\)
2	Probabilidade	\(p[k] \leftarrow h[k] / MN\)
3	CDF	\(\text{cdf}[k] \leftarrow \sum_{j=0}^{k} p[j]\) (soma acumulada)
4	Look-Up Table (mapeamento)	\(\text{lut}[k] \leftarrow \text{round}(\text{cdf}[k] \times (L-1))\)
5	Aplicação	\(g[i,j] \leftarrow \text{lut}[f[i,j]]\) (para todo pixel)

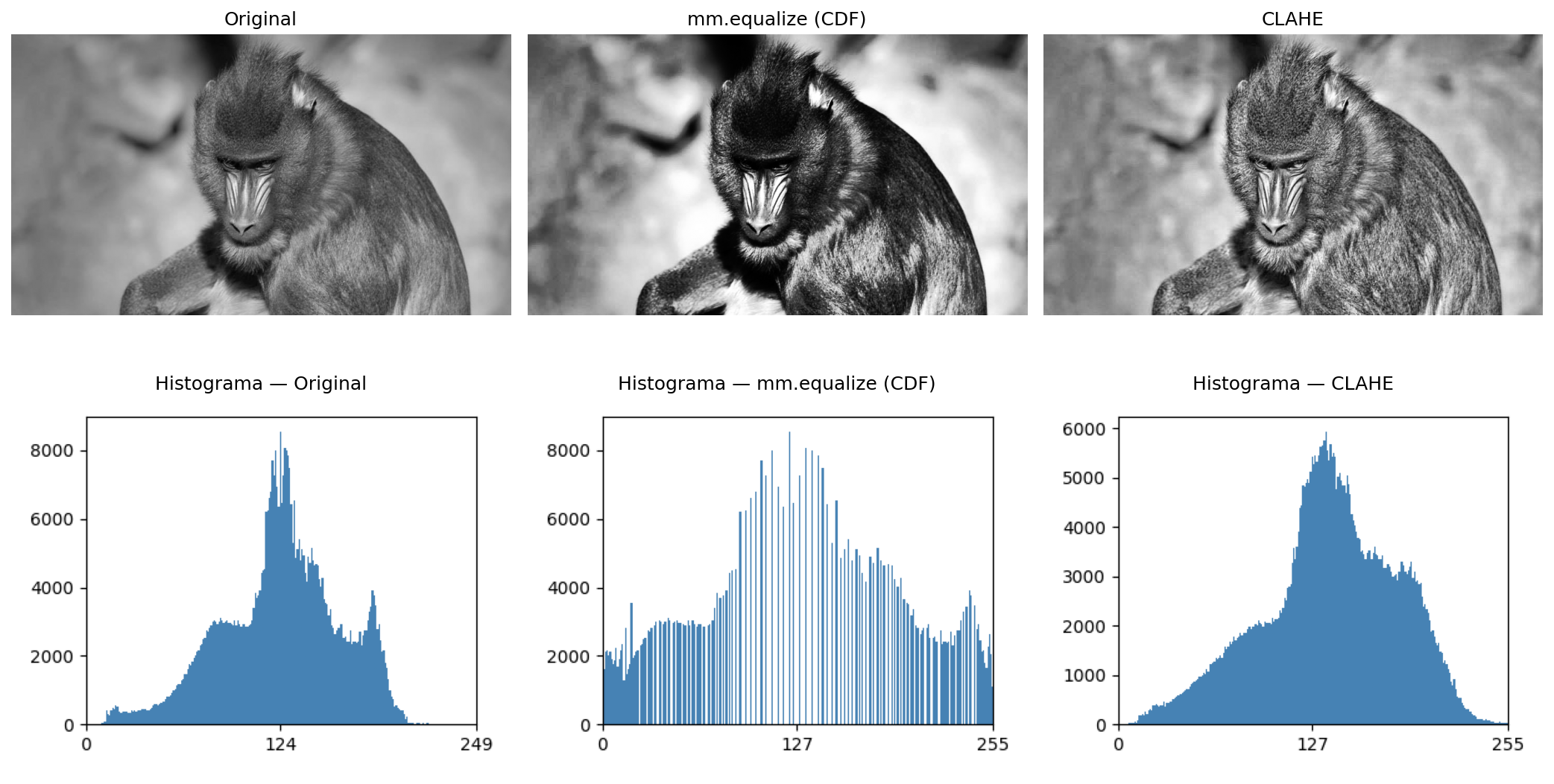

Note na Figura 3.7 que a equalização redistribui os tons existentes para posições mais espaçadas na faixa \([0, L-1]\), mas não cria novos tons — a imagem equalizada continua com exatamente 3 tons distintos, agora em \(\{1, 5, 7\}\) em vez de \(\{2, 3, 4\}\).

img5 = np.array([[3, 4, 2, 3, 4],
                 [4, 3, 3, 4, 3],
                 [2, 3, 4, 3, 2],
                 [3, 4, 3, 2, 3],
                 [4, 3, 2, 3, 4]], dtype=np.uint8)
L = 8  # 3 bits: níveis 0..7

# 1. Histograma com tamanho garantido até L
h = mm.hist(img5, 3)  # B=3 → 2³=8 níveis, tamanho garantido

p   = h / h.sum()  # 2. Probabilidade de cada nível p[k] = h[k] / MN

cdf = np.cumsum(p) # 3. CDF normalizada ou
# cdf = np.zeros(len(p))
# cdf[0] = p[0]
# for k in range(1, len(p)):
#     cdf[k] = cdf[k-1] + p[k] # cdf[k] = Σ p[j], j=0..k

lut = np.round(cdf * (L - 1)).astype(np.uint8)  # 4. LUT: mapeamento para [0, L-1]

img5_eq = lut[img5] # 5. Aplica LUT pixel a pixel ou, equivalente a:
# l, c = img5.shape
# img5_eq = np.zeros((l, c), dtype=np.uint8)
# for i in range(l):
#     for j in range(c):
#         img5_eq[i, j] = lut[img5[i, j]]      # g[i,j] = lut[f[i,j]]

print("Imagem original (5×5, 3 bits):")
print(img5)
print()
header = f"{'k':>3} {'h[k]':>6} {'p[k]':>7} {'CDF[k]':>8} {'lut[k]':>7}"
print(header)
print("-" * len(header))
for k in range(L):
    print(f"{k:>3} {h[k]:>6} {p[k]:>7.4f} {cdf[k]:>8.4f} {lut[k]:>7}")
print()
print("Imagem equalizada (5×5):")
print(img5_eq)

# Conta tons distintos
tons_orig = len(np.unique(img5))
tons_eq   = len(np.unique(img5_eq))

mm.show(
    [img5, img5_eq, mm.histImg(img5, L-1), mm.histImg(img5_eq, L-1)],
    titles=[f"Original ({tons_orig} tons: {sorted(np.unique(img5).tolist())})",
            f"Equalizada ({tons_eq} tons: {sorted(np.unique(img5_eq).tolist())})",
            "Histograma — Original",
            "Histograma — Equalizada"],
    rows=2, cols=2, figsize=(5, 4), dpi=100
)

Imagem original (5×5, 3 bits):
[[3 4 2 3 4]
 [4 3 3 4 3]
 [2 3 4 3 2]
 [3 4 3 2 3]
 [4 3 2 3 4]]

  k   h[k]    p[k]   CDF[k]  lut[k]
-----------------------------------
  0      0  0.0000   0.0000       0
  1      0  0.0000   0.0000       0
  2      5  0.2000   0.2000       1
  3     12  0.4800   0.6800       5
  4      8  0.3200   1.0000       7
  5      0  0.0000   1.0000       7
  6      0  0.0000   1.0000       7
  7      0  0.0000   1.0000       7

Imagem equalizada (5×5):
[[5 7 1 5 7]
 [7 5 5 7 5]
 [1 5 7 5 1]
 [5 7 5 1 5]
 [7 5 1 5 7]]

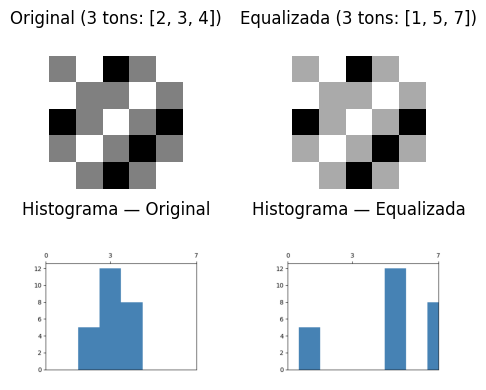

Figura 3.7: Equalização de histograma em imagem 5×5 com 3 bits (L=8): imagem original com tons concentrados em {2,3,4}, imagem equalizada com tons redistribuídos para {1,5,7}, e os respectivos histogramas evidenciando o espalhamento das frequências.

Limitação: a equalização global pode super-realçar ruídos e produzir contraste excessivo em regiões homogêneas. O CLAHE (Contrast Limited Adaptive Histogram Equalization) reduz esse problema ao aplicar a equalização em blocos locais (tiles) e limitar a altura dos picos do histograma antes da equalização.

A Figura 3.8 compara a imagem original, a equalização global via mm.equalize e o CLAHE do OpenCV, exibindo também os histogramas resultantes. Diferentemente da equalização global, que utiliza uma única transformação baseada na CDF de toda a imagem, o CLAHE adapta o contraste a cada região, sendo particularmente útil em imagens com iluminação não uniforme.

No exemplo, foi utilizado clipLimit=2.0 e tileGridSize=(32,32). O parâmetro clipLimit define o quanto os picos do histograma local podem crescer antes de serem cortados (clipped). No OpenCV, esse valor é um fator relativo: o limite real é aproximadamente calculado como clipLimit × (número de pixels do bloco / número de níveis de cinza). Por exemplo, em um bloco com 4096 pixels e uma imagem de 8 bits (256 níveis de cinza), a frequência média por nível é \(4096/256=16\). Assim, clipLimit=2.0 permite picos de aproximadamente \(2\times16=32\) ocorrências antes do corte. As ocorrências excedentes não são descartadas: elas são redistribuídas entre os demais níveis de cinza do histograma, reduzindo a concentração excessiva em poucos níveis e evitando uma amplificação exagerada do contraste local. Valores menores limitam mais o contraste e reduzem a amplificação de ruído, enquanto valores maiores permitem um realce mais intenso, mas podem introduzir artefatos.

clipLimit=1.0: realce suave e conservador;
clipLimit=2.0: bom equilíbrio entre contraste e naturalidade;
clipLimit=4.0: maior destaque para detalhes locais;
clipLimit=8.0: contraste agressivo, com possível amplificação de ruído.

Assim, o CLAHE costuma produzir resultados mais naturais do que a equalização global, especialmente em imagens com sombras, reflexos ou iluminação desigual.

img_eq    = mm.equalize(img_gray)
clahe     = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(32, 32))
img_clahe = clahe.apply(img_gray)

images = [img_gray, img_eq, img_clahe]
titles = ["Original", "mm.equalize (CDF)", "CLAHE"]

mm.show(
    images + [mm.histImg(img) for img in images],
    titles=titles + [f"Histograma — {t}" for t in titles],
    rows=2, cols=3,
    figsize=(14, 8)
)

Figura 3.8: Equalização de histograma: mm.equalize (global via CDF) vs. CLAHE (adaptativa com limitação de contraste). Os histogramas revelam o espalhamento progressivo das intensidades.

3.3.2 Especificação de Histograma

Enquanto a equalização impõe uma distribuição uniforme, a especificação de histograma (histogram matching) permite que o histograma da imagem de saída siga uma distribuição arbitrária — por exemplo, o histograma de outra imagem de referência.

O procedimento envolve três etapas:

Calcular a CDF da imagem de entrada: \(P_r(r_k)\).
Calcular a CDF da imagem de referência: \(P_z(z_k)\).
Para cada nível \(r_k\), encontrar o nível \(z\) que minimiza \(|P_z(z) - P_r(r_k)|\).

\[ T(r_k) = \arg\min_{z}\,|P_z(z) - P_r(r_k)| \tag{3.8}\]

Na Figura 3.9, transferimos o perfil tonal do leopardo (Figura 3.3) para a imagem do mandrill — uma aplicação direta do conceito visto no blending: em vez de fundir pixels, aqui fundimos distribuições tonais.

img_leop_gray = mm.gray(img_numpy)

def hist_specify(src, ref):
    """Mapeia src para o perfil tonal de ref via CDF."""
    cdf_src = np.cumsum(mm.hist(src) / src.size)
    cdf_ref = np.cumsum(mm.hist(ref) / ref.size)
    lut = np.array([np.argmin(np.abs(cdf_ref - v)) for v in cdf_src], dtype=np.uint8)
    return lut[src]

img_spec = hist_specify(img_gray, img_leop_gray)

images = [img_gray, img_leop_gray, img_spec]
titles = ["Mandrill (original)", "Leopardo (referência)", "Mandrill → perfil do leopardo"]

mm.show(
    images + [mm.histImg(img) for img in images],
    titles=titles + [f"Histograma — {t}" for t in titles],
    rows=2, cols=3,
    figsize=(12, 9)
)

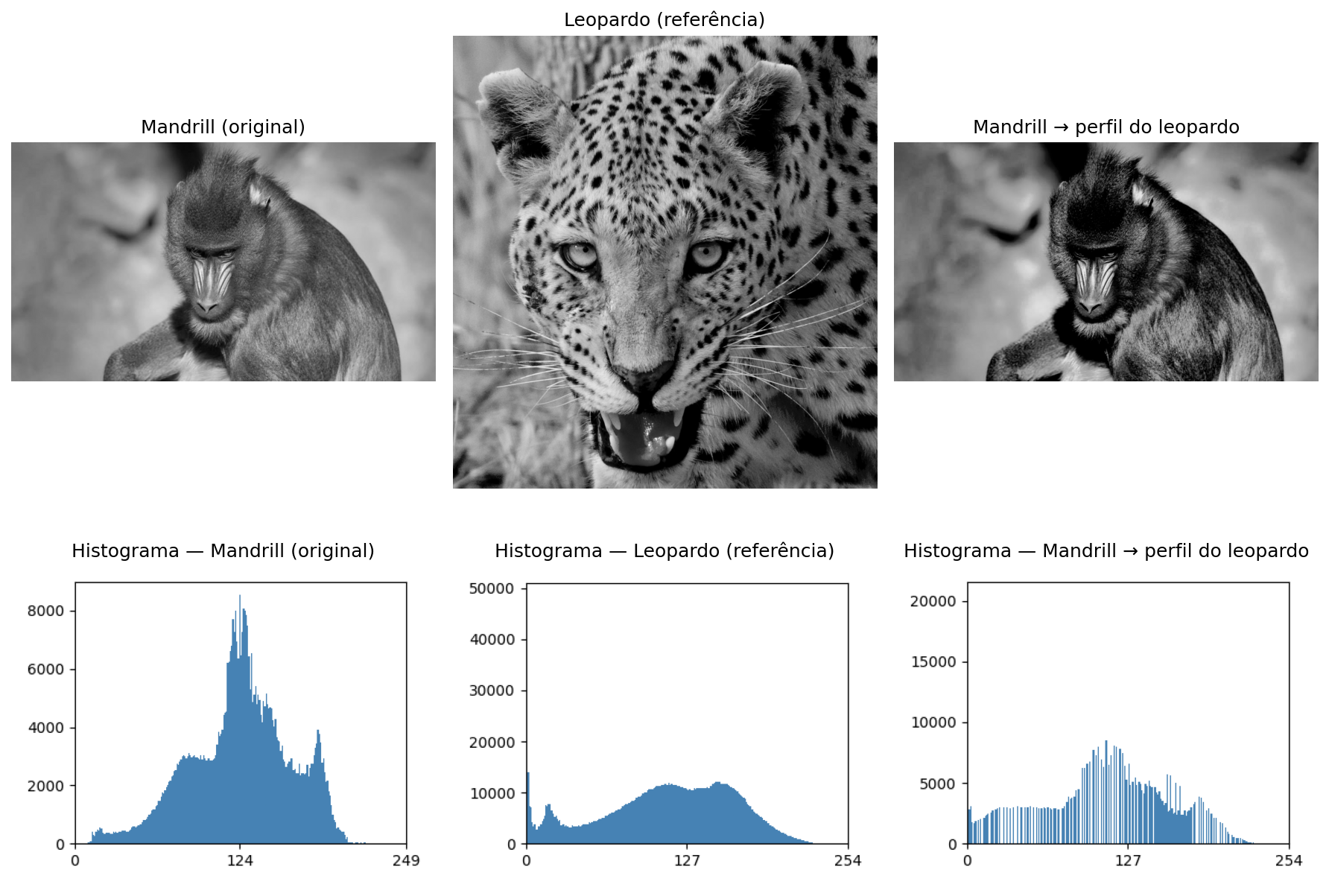

Figura 3.9: Especificação de histograma: mandril mapeada para o perfil tonal do leopardo. A CDF da saída aproxima a CDF de referência.

3.4 Fundamentos Espaciais: Vizinhança, Convolução e Kernels

As operações de filtragem espacial não atuam em um único pixel isolado, mas em uma vizinhança ao seu redor. Para isso, utiliza-se uma pequena matriz de coeficientes denominada kernel (ou máscara), que percorre toda a imagem por meio de uma janela deslizante (sliding window).

As janelas mais comuns são 3×3, 5×5 e 7×7. Em uma janela 3×3, por exemplo, o pixel central é processado juntamente com seus oito vizinhos imediatos. Em cada posição da janela, os valores dos pixels são combinados com os coeficientes do kernel, produzindo um novo valor para o pixel central.

3.4.1 Vizinhança

Considere uma janela 3×3 centrada no pixel \((x,y)\):

\[ \begin{bmatrix} (x-1,y-1) & (x,y-1) & (x+1,y-1) \\ (x-1,y) & (x,y) & (x+1,y) \\ (x-1,y+1) & (x,y+1) & (x+1,y+1) \end{bmatrix} \tag{3.9}\]

De forma geral, uma janela de tamanho \((2a+1)\times(2b+1)\) abrange todos os pixels situados até \(a\) posições na horizontal e até \(b\) posições na vertical em relação ao pixel central. Assim, uma janela 3×3 corresponde a \(a=b=1\), uma janela 5×5 a \(a=b=2\), e assim por diante.

Matematicamente, a vizinhança é definida por

\[ \mathcal{V}(x,y)= \{(x+s,\,y+t): -a\le s\le a,\,-b\le t\le b\} \tag{3.10}\]

3.4.2 Tratamento de Bordas

Pixels próximos às bordas possuem parte de sua vizinhança fora da imagem. Para aplicar filtros nessas regiões, é necessário definir como os valores externos serão obtidos. As estratégias mais comuns são:

Zero-padding (BORDER_CONSTANT): completa a região externa com zeros.
Replicação (BORDER_REPLICATE): repete os valores da borda.
Reflexão (BORDER_REFLECT_101): espelha os pixels vizinhos à borda.

O OpenCV utiliza, por padrão, BORDER_REFLECT_101, pois essa estratégia preserva melhor a continuidade dos níveis de cinza e reduz artefatos introduzidos pelo tratamento das bordas.

O exemplo a seguir compara os três métodos usando uma matriz 3×3. Observe como cada estratégia preenche os pixels externos necessários para que filtros 3×3 possam ser aplicados também nos cantos da imagem.

import cv2
import numpy as np

img = np.array([
    [1, 2, 3],
    [4, 5, 6],
    [7, 8, 9]
], dtype=np.uint8)

bordas = {
    "CONSTANT (zero-padding)": cv2.BORDER_CONSTANT,
    "REPLICATE": cv2.BORDER_REPLICATE,
    "REFLECT_101": cv2.BORDER_REFLECT_101
}

print("Imagem original:")
print(mm.drawImg(img))

for k in [3, 5]:
    b = k // 2

    print(f"=== Kernel {k}x{k} ===")

    for nome, tipo in bordas.items():
        pad = cv2.copyMakeBorder(
            img, b, b, b, b,
            tipo,
            value=0
        )

        print(f"{nome}")
        print(mm.drawImg(pad))

Imagem original:
1 2 3
4 5 6
7 8 9

=== Kernel 3x3 ===
CONSTANT (zero-padding)
0 0 0 0 0
0 1 2 3 0
0 4 5 6 0
0 7 8 9 0
0 0 0 0 0

REPLICATE
1 1 2 3 3
1 1 2 3 3
4 4 5 6 6
7 7 8 9 9
7 7 8 9 9

REFLECT_101
5 4 5 6 5
2 1 2 3 2
5 4 5 6 5
8 7 8 9 8
5 4 5 6 5

=== Kernel 5x5 ===
CONSTANT (zero-padding)
0 0 0 0 0 0 0
0 0 0 0 0 0 0
0 0 1 2 3 0 0
0 0 4 5 6 0 0
0 0 7 8 9 0 0
0 0 0 0 0 0 0
0 0 0 0 0 0 0

REPLICATE
1 1 1 2 3 3 3
1 1 1 2 3 3 3
1 1 1 2 3 3 3
4 4 4 5 6 6 6
7 7 7 8 9 9 9
7 7 7 8 9 9 9
7 7 7 8 9 9 9

REFLECT_101
9 8 7 8 9 8 7
6 5 4 5 6 5 4
3 2 1 2 3 2 1
6 5 4 5 6 5 4
9 8 7 8 9 8 7
6 5 4 5 6 5 4
3 2 1 2 3 2 1

Observe que o resultado de um filtro pode variar significativamente conforme o tratamento adotado para as bordas da imagem.

Na biblioteca didática morph.py, os algoritmos implementados diretamente em Python (sem utilizar OpenCV ou scikit-image) não utilizam padding. Para cada pixel, em geral, os elementos da vizinhança são examinados individualmente, e apenas os vizinhos cujas coordenadas pertencem ao domínio da imagem participam do cálculo. Assim, nas regiões próximas às bordas, a vizinhança efetiva pode conter menos pixels do que a janela especificada.

3.4.3 Correlação e Convolução

Existem dois mecanismos matematicamente relacionados:

Correlação cruzada (cross-correlation) — o kernel é aplicado diretamente:

\[ g(x,y) = \sum_{s=-a}^{a}\sum_{t=-b}^{b} w(s,t)\,f(x+s,\,y+t) \tag{3.11}\]

Convolução bidimensional — o kernel é rotacionado 180° antes da aplicação:

\[ g(x,y) = \sum_{s=-a}^{a}\sum_{t=-b}^{b} w(s,t)\,f(x-s,\,y-t) \tag{3.12}\]

Para kernels simétricos (Gaussiano, Laplaciano, média) as duas operações produzem resultados idênticos. Para kernels assimétricos (Sobel, Prewitt) a diferença é significativa.

3.4.4 Correlação vs. Convolução no OpenCV

cv2.filter2D implementa correlação. Para convolução verdadeira com kernel assimétrico, rotacione o kernel 180° (np.rot90(w, 2)) antes de passar para filter2D.

3.4.4.1 Correlação (OpenCV: `cv2.filter2D`)

import cv2
import numpy as np

# imagem 4x4
img = np.array([
    [ 1,  2,  3,  4],
    [ 5,  6,  7,  8],
    [ 9, 10, 11, 12],
    [13, 14, 15, 16]
], dtype=np.float32)

# kernel assimétrico
w = np.array([
    [0, 1, 2],
    [0, 0, 0],
    [0, 0, 0]
], dtype=np.float32)

corr = cv2.filter2D(
    img, -1, w,  # -1 indica que o tipo da saída é o mesmo da entrada
    borderType=cv2.BORDER_CONSTANT
)

print("Imagem original:")
print(mm.drawImg(img))

print("Kernel:")
print(mm.drawImg(w))

print("Resultado da correlação:")
print(mm.drawImg(corr))

Imagem original:
   1    2    3    4
   5    6    7    8
   9   10   11   12
  13   14   15   16

Kernel:
  0   1   2
  0   0   0
  0   0   0

Resultado da correlação:
   0    0    0    0
   5    8   11    4
  17   20   23    8
  29   32   35   12

O método cv2.filter2D realiza correlação, isto é, aplica o kernel exatamente na orientação fornecida.

3.4.4.2 Convolução

import cv2
import numpy as np

# mesmo kernel
w_conv = np.rot90(w, 2)

conv = cv2.filter2D(
    img, -1, w_conv,
    borderType=cv2.BORDER_CONSTANT
)

print("Imagem original:")
print(mm.drawImg(img))

print("Kernel original:")
print(mm.drawImg(w))

print("Kernel rotacionado 180°:")
print(mm.drawImg(w_conv))

print("Resultado da convolução:")
print(mm.drawImg(conv))

Imagem original:
   1    2    3    4
   5    6    7    8
   9   10   11   12
  13   14   15   16

Kernel original:
  0   1   2
  0   0   0
  0   0   0

Kernel rotacionado 180°:
  0   0   0
  0   0   0
  2   1   0

Resultado da convolução:
   5   16   19   22
   9   28   31   34
  13   40   43   46
   0    0    0    0

A convolução utiliza o kernel rotacionado em 180°. Por isso, para reproduzir a definição matemática de convolução usando cv2.filter2D, é necessário aplicar previamente np.rot90(w, 2).

Quando o kernel é simétrico (por exemplo, filtros de média ou Gaussianos), correlação e convolução produzem o mesmo resultado. A diferença aparece apenas para kernels assimétricos, como o exemplo apresentado.

3.4.5 O Papel do Kernel

Os coeficientes do kernel determinam completamente o efeito produzido pelo filtro, conforme resumido na Tabela 3.2.

Tabela 3.2: Interpretação típica dos coeficientes do kernel.

Característica	Efeito típico
Coeficientes positivos com soma 1	Suavização (passa-baixa)
Soma igual a 0, com valores positivos e negativos	Detecção de bordas (passa-alta)
Coeficiente central positivo dominante e vizinhos negativos	Realce de nitidez
Coeficientes assimétricos	Gradiente direcional

Exemplos:

Suavização: \[ \frac{1}{9} \begin{bmatrix} 1&1&1\\ 1&1&1\\ 1&1&1 \end{bmatrix} \]

Detecção de bordas: \[ \begin{bmatrix} -1&-1&-1\\ -1&8&-1\\ -1&-1&-1 \end{bmatrix} \]

Realce de nitidez: \[ \begin{bmatrix} 0&-1&0\\ -1&5&-1\\ 0&-1&0 \end{bmatrix} \]

Gradiente direcional (Sobel): \[ \begin{bmatrix} -1&0&1\\ -2&0&2\\ -1&0&1 \end{bmatrix} \]

A Figura 3.10 demonstra o mecanismo passo a passo: para cada posição da janela, multiplica-se cada coeficiente do kernel pelo pixel correspondente da vizinhança e somam-se os produtos obtidos. O resultado é exatamente o valor definido pela Equação 3.11 para aquela posição da imagem. Embora as imagens produzidas por mm.conv0 e cv2.filter2D (ou mm.conv) sejam visualmente muito semelhantes, a implementação baseada em OpenCV é milhares de vezes mais rápida, como mostrado a seguir.

Desempenho: laços Python vs. operações vetorizadas

A função mm.conv0 implementa a correlação diretamente em Python por meio de laços aninhados. Embora essa abordagem seja adequada para fins didáticos, ela executa um grande número de operações e torna-se lenta para imagens maiores.

Já mm.conv utiliza cv2.filter2D, implementado em C++ e otimizado para operações matriciais. No exemplo apresentado, a versão vetorizada foi mais de 3000 vezes mais rápida que a implementação didática, produzindo um resultado visualmente equivalente.

As diferenças numéricas observadas concentram-se principalmente nas bordas da imagem. Em mm.conv0, os pixels da borda permanecem inalterados, enquanto mm.conv utiliza uma estratégia de reflexão das bordas (cv2.BORDER_REFLECT_101, padrão do cv2.filter2D).

Por isso, mm.conv0 deve ser utilizado para compreender o algoritmo, enquanto mm.conv é a opção recomendada para aplicações práticas.

import time

w_mean = np.ones((3,3), dtype=np.float32) / 9.0
img_gray = img_leop_gray
# Demonstração numérica em patch 5×5
patch = img_gray[250:255, 250:255].astype(np.float32)
roi   = patch[0:3, 0:3]
print("Patch 5×5 (intensidades):")
print(patch.astype(np.int32))
print(f"\nKernel 3×3 de média:\n{w_mean}")
print(f"\nCorrelação no pixel central [1,1]: \
      {(w_mean * roi).sum():.1f}  (original: {patch[1,1]:.0f})")

# Comparação de tempo na imagem completa
t0 = time.perf_counter()
img_conv0 = mm.conv0(img_gray, w_mean)
t_conv0 = time.perf_counter() - t0

t0 = time.perf_counter()
img_conv = mm.conv(img_gray, w_mean)
t_conv = time.perf_counter() - t0

diff = np.abs(img_conv0.astype(int) - img_conv.astype(int)).max()
print(f"\nTempos na imagem {img_gray.shape[0]}x{img_gray.shape[1]}:")
print(f"  mm.conv0 (laços Python): {t_conv0:.3f} s")
print(f"  mm.conv  (cv2.filter2D): {t_conv:.5f} s")
print(f"  Aceleração:              {t_conv0/t_conv:.0f}× mais rápido")
print(f"  Diferença máxima:        {diff} (bordas com padding diferente)")

mm.show(
    [img_gray, img_conv0, img_conv],
    titles=["Original", f"conv0 ({t_conv0:.2f}s)", f"conv ({t_conv:.4f}s)"],
    cols=3
)

Patch 5×5 (intensidades):
[[ 91  95 108 116 114]
 [106 107 108 111 114]
 [102 103 107 112 116]
 [ 83  90 111 125 123]
 [ 79  88 110 126 124]]

Kernel 3×3 de média:
[[0.11111111 0.11111111 0.11111111]
 [0.11111111 0.11111111 0.11111111]
 [0.11111111 0.11111111 0.11111111]]

Correlação no pixel central [1,1]:       103.0  (original: 107)

Tempos na imagem 1324x1242:
  mm.conv0 (laços Python): 6.950 s
  mm.conv  (cv2.filter2D): 0.00114 s
  Aceleração:              6085× mais rápido
  Diferença máxima:        39 (bordas com padding diferente)

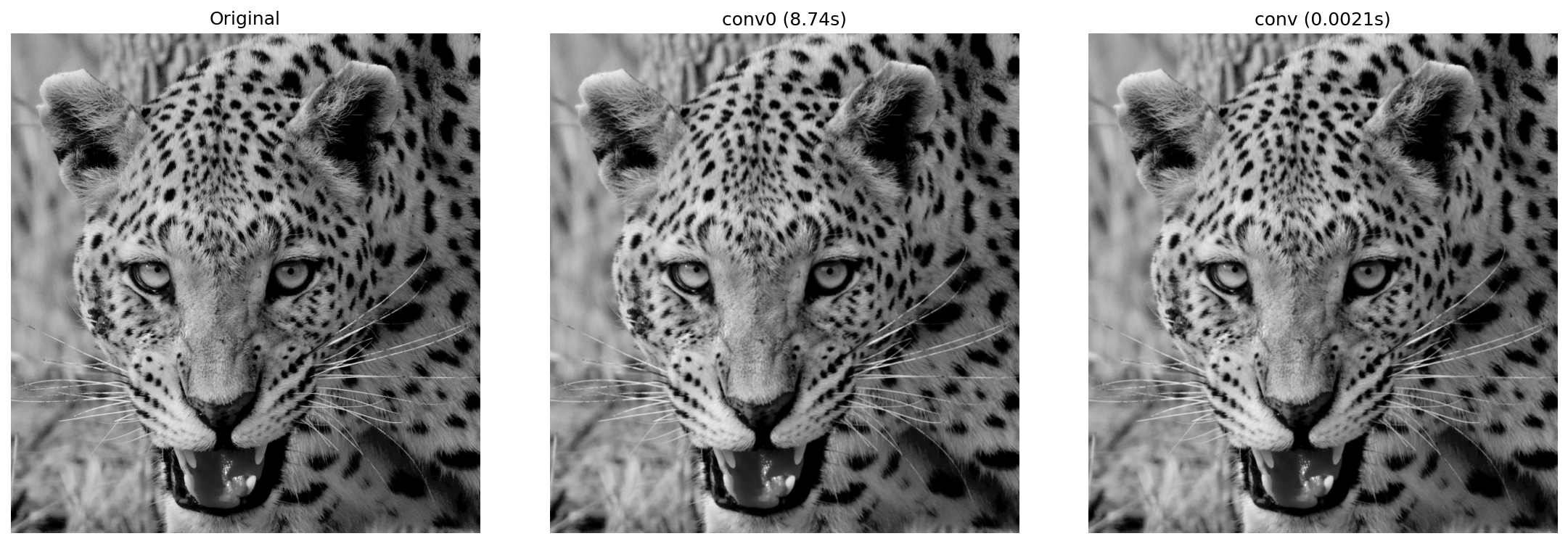

Figura 3.10: Correlação com *kernel* de média 3×3: versão didática (mm.conv0) vs. vetorizada (mm.conv via cv2.filter2D). A diferença máxima de 39 ocorre nas bordas.

3.4.6 Exemplo Numérico: Correlação Passo a Passo

Para tornar concreto o mecanismo da Equação 3.11, considere o kernel de média 3×3 (\(a=b=1\), todos os coeficientes \(= 1/9 \approx 0{,}111\)) aplicado ao patch 5×5 extraído da imagem do leopardo. A Figura 3.11 exibe o patch com grade e destaca em amarelo a janela 3×3 centrada no pixel \([1,1]\):

patch = img_gray[250:255, 250:255]
B     = np.ones((3,3), dtype=np.uint8)

print("Patch 5×5 (intensidades):")
print(mm.drawImg(patch))

mm.drawImgKernel(patch, B, x=1, y=1, scale=40.0)

Patch 5×5 (intensidades):
 91  95 108 116 114
106 107 108 111 114
102 103 107 112 116
 83  90 111 125 123
 79  88 110 126 124

Figura 3.11: *Patch* 5×5 extraído da imagem do leopardo (posição [250:255, 250:255]). A janela amarela destaca a vizinhança 3×3 centrada no pixel [1,1] onde a correlação será calculada.

Para ilustrar o cálculo da correlação, considere o pixel na posição \([1,1]\) do patch 5×5 mostrado na Figura 3.11. Essa posição foi escolhida apenas por conveniência didática, pois possui uma vizinhança 3×3 completa ao seu redor.

Os valores dessa vizinhança correspondem à submatriz superior esquerda do patch:

\[ \text{vizinhança} = \begin{bmatrix} 91 & 95 & 108 \\ 106 & 107 & 108 \\ 102 & 103 & 107 \end{bmatrix} \]

Aplicando a Equação 3.11 com o kernel de média:

\[ g[1,1] = \frac{ 91+95+108+106+107+108+102+103+107}{9} = \frac{927}{9} = 103 \]

O resultado (103) é ligeiramente menor que o valor original do pixel central (107), pois a média incorpora vizinhos de menor intensidade, produzindo o efeito de suavização. Na prática, o algoritmo inicia o processamento em \([0,0]\) e repete esse mesmo cálculo para cada posição da imagem, deslocando a janela até cobrir todo o domínio.

3.5 Filtragem Espacial de Suavização

Os filtros de suavização (smoothing filters) atenuam variações bruscas de intensidade, reduzindo ruído e detalhes de alta frequência. São filtros passa-baixa — preservam as componentes de baixa frequência (estruturas grandes) e atenuam as de alta frequência (ruído, bordas).

3.5.1 Filtro de Média (Box Filter)

O filtro de média utiliza um kernel uniforme de tamanho \(n \times n\), onde todos os coeficientes valem \(1/n^2\):

\[ w_{\text{média}} = \frac{1}{n^2} \begin{bmatrix} 1 & \cdots & 1 \\ \vdots & \ddots & \vdots \\ 1 & \cdots & 1 \end{bmatrix}_{n \times n} \tag{3.13}\]

Cada pixel de saída é a média aritmética dos \(n^2\) pixels de sua vizinhança. Note que a soma dos coeficientes é sempre 1 — o brilho médio da imagem é preservado. Kernels maiores produzem suavização mais agressiva, mas borram progressivamente as bordas.

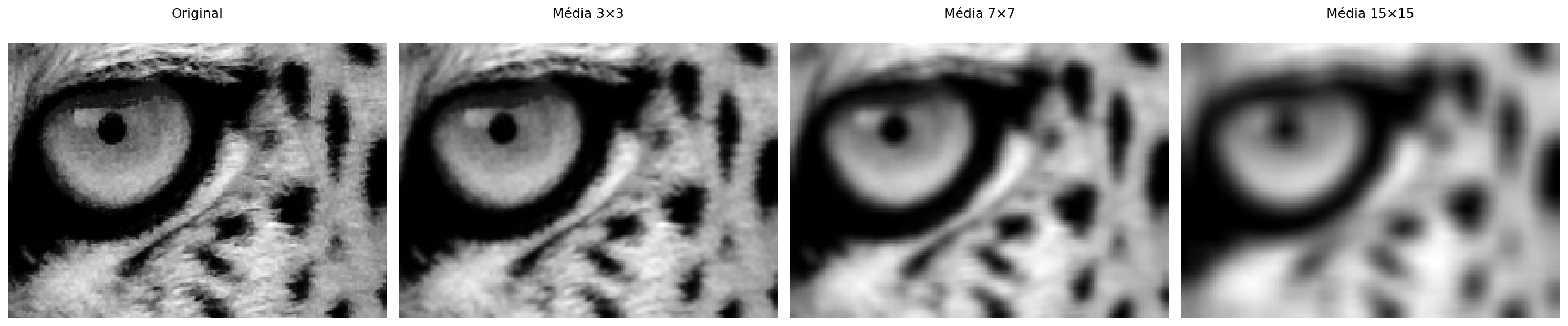

A Figura 3.12 mostra o efeito do filtro de média com kernels \(3\times3\), \(7\times7\) e \(15\times15\) sobre um detalhe da imagem do leopardo. Os resultados foram obtidos com mm.blur, que implementa o filtro de média por meio da função cv2.blur, equivalente à convolução da imagem com um kernel uniforme cujos coeficientes são \(h(x,y)=1/N^2\); de forma equivalente, o mesmo resultado pode ser obtido com mm.conv, calculando (\(g=f*h\)). À medida que o kernel aumenta, mais pixels contribuem para cada valor de saída, intensificando a suavização, reduzindo o ruído e tornando detalhes finos e bordas progressivamente mais borrados.

# Detalhe da região do olho
y0, y1, x0, x1 = 580, 740, 680, 900
crop = lambda img: img[y0:y1, x0:x1]

img_gray_crop = crop(img_gray)

sizes = [3, 7, 15]
imgs  = [img_gray_crop] + \
    [mm.blur(img_gray_crop, k) for k in sizes] # ou
    #[mm.conv(img_gray_crop, np.ones((k,k), dtype=np.float32)/(k*k)) for k in sizes]
titles = ["Original"] + [f"Média {k}×{k}" for k in sizes]

mm.show(imgs, titles=titles, cols=4)

Figura 3.12: Filtro de média com *kernels* de tamanho crescente (3×3, 7×7, 15×15). O borramento das bordas aumenta com o tamanho do *kernel*.

3.5.2 Filtro Gaussiano

O filtro Gaussiano pesa os pixels da vizinhança de acordo com uma função Gaussiana bidimensional:

\[ G(s,t) = \frac{1}{2\pi\sigma^2}\,e^{-\frac{s^2+t^2}{2\sigma^2}} \tag{3.14}\]

onde \(\sigma\) é o desvio padrão e controla o raio de influência. Pixels mais próximos do centro têm peso maior; pixels distantes são progressivamente ignorados.

A Figura 3.13 apresenta o kernel Gaussiano \(5\times5\) gerado para \(\sigma=1\). O kernel foi construído a partir do produto externo de dois vetores Gaussianos unidimensionais e posteriormente normalizado para que a soma de seus coeficientes seja igual a \(1\). Observa-se que os maiores pesos concentram-se no centro da matriz, decrescendo radialmente em direção às bordas. Essa distribuição faz com que os pixels centrais tenham maior influência no resultado da filtragem, contribuindo para uma suavização mais natural e com melhor preservação de bordas do que o filtro de média.

# Gera kernel Gaussiano 5×5 via cv2
k_gauss = cv2.getGaussianKernel(5, 1)
w_gauss = k_gauss @ k_gauss.T          # @ => multiplicação matricial: G(s,t) = G(s)·G(t)
w_gauss = w_gauss / w_gauss.sum()      # garante soma = 1

print("Kernel Gaussiano 5×5 (σ=1), normalizado:")
for row in w_gauss:
    print("  " + "  ".join(f"{v:.4f}" for v in row))
print(f"\nSoma dos coeficientes: {w_gauss.sum():.6f}")
print(f"Peso central vs. canto: {w_gauss[2,2]:.4f} vs. {w_gauss[0,0]:.4f} "
      f"({w_gauss[2,2]/w_gauss[0,0]:.1f}× maior)")

mm.drawImgPlt((w_gauss * 1000).astype(np.uint8), scale=40)

Kernel Gaussiano 5×5 (σ=1), normalizado:
  0.0030  0.0133  0.0219  0.0133  0.0030
  0.0133  0.0596  0.0983  0.0596  0.0133
  0.0219  0.0983  0.1621  0.0983  0.0219
  0.0133  0.0596  0.0983  0.0596  0.0133
  0.0030  0.0133  0.0219  0.0133  0.0030

Soma dos coeficientes: 1.000000
Peso central vs. canto: 0.1621 vs. 0.0030 (54.6× maior)

Figura 3.13: *Kernel* Gaussiano 5×5 (σ=1): pesos normalizados, maiores no centro e decrescentes radialmente. A grade facilita a leitura de cada coeficiente.

Vantagem computacional da separabilidade

Considere um kernel quadrado de tamanho \(n \times n\). Se esse filtro for separável (como o Gaussiano), a convolução 2D pode ser decomposta em duas convoluções 1D: uma horizontal e outra vertical.

Nesse caso, o custo por pixel passa de aproximadamente \(O(n^2)\) operações (convolução 2D direta) para \(O(2n)\) operações (duas convoluções 1D). Assim, a complexidade é reduzida de forma significativa, tornando o processamento mais eficiente

Comparado ao filtro de média, o Gaussiano:

Preserva melhor as bordas — a ponderação radial suaviza sem criar transições abruptas;
Não introduz anéis (ringing) no domínio da frequência, pois a Gaussiana é sua própria transformada de Fourier (Capítulo 5);
É controlado por \(\sigma\) — aumentar \(\sigma\) equivale a aumentar o raio de suavização de forma contínua e previsível.

A Figura 3.14 compara os filtros de média e Gaussiano aplicados à imagem do leopardo usando uma janela \(9\times9\). O filtro de média foi implementado por convolução com um kernel uniforme, em que todos os \(81\) pixels da vizinhança possuem o mesmo peso (\(1/81\)), enquanto o filtro Gaussiano foi obtido com cv2.GaussianBlur, utilizando pesos definidos por uma distribuição Gaussiana. Ambos reduzem ruído e suavizam a imagem, porém o filtro Gaussiano preserva melhor as bordas e os detalhes locais, como pode ser observado na região ampliada do olho.

A Figura 3.14 compara os filtros de média e Gaussiano aplicados a um detalhe da imagem do leopardo com kernels \(9\times 9\). O filtro de média foi obtido com mm.blur, equivalente à convolução com um kernel uniforme cujos coeficientes valem \(1/81\), enquanto o filtro Gaussiano foi obtido com mm.gaussian, equivalente à convolução com um kernel gerado a partir de uma distribuição Gaussiana. Ambos promovem suavização e redução de ruído, porém o filtro Gaussiano atribui maior peso aos pixels centrais da vizinhança, preservando melhor as bordas e os detalhes locais, como pode ser observado na região ampliada do olho.

# w_media9 = np.ones((9,9), dtype=np.float32) / 81.0
# img_media9 = mm.conv(img_gray, w_media9) # ou
img_media9 = mm.blur(img_gray, 9)
# img_gauss9 = cv2.GaussianBlur(img_gray, (9,9), 0) # ou
img_gauss9 = mm.gaussian(img_gray, 9, 0)

# Detalhe da região do olho
y0, y1, x0, x1 = 580, 740, 680, 900
crop = lambda img: img[y0:y1, x0:x1]

img_gray_crop = crop(img_gray)

mm.show(
    [crop(img_gray),  crop(img_media9),  crop(img_gauss9)],
    titles=["Detalhe: Original", "Média 9×9", "Gaussiano 9×9"],
    cols=3, figsize=(12, 8)
)

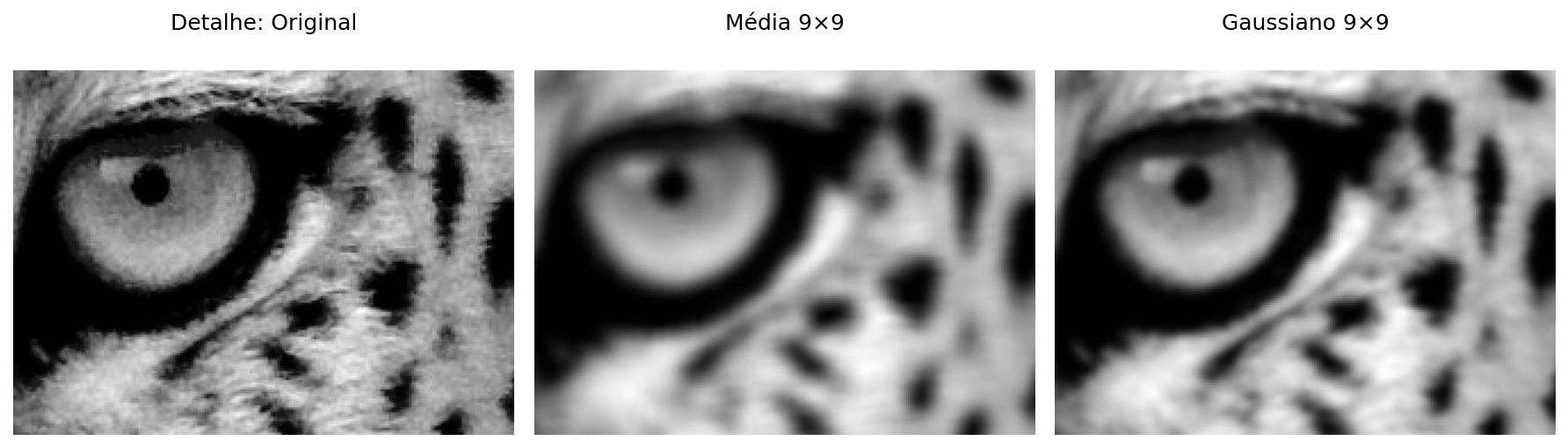

Figura 3.14: Comparação entre filtro de média e Gaussiano (*kernel* 9×9, σ=0). O Gaussiano preserva melhor as bordas, visível no detalhe do rosto.

3.6 Filtragem Espacial de Realce

Os filtros de realce (sharpening filters) enfatizam transições abruptas de intensidade, aumentando a nitidez e a visibilidade de bordas. São filtros passa-alta — amplificam as componentes de alta frequência (bordas, textura) e suprimem as de baixa frequência (regiões uniformes).

A intuição é simples: se subtrairmos de uma imagem sua versão suavizada (que contém apenas as baixas frequências), o que resta são as altas frequências — bordas e detalhes. Somando esse resíduo de volta à imagem original, o contraste local aumenta:

\[ g = f + k\,(f - f_{\text{suave}}), \quad k > 0 \tag{3.15}\]

O Figura 3.15 ilustra esse processo em um sinal 1D sintético com três estruturas distintas: um degrau largo, um pico fino e uma rampa suave. No painel ①, o sinal original \(f(x)\); no ②, a versão suavizada \(f_{\text{suave}}(x)\) obtida por média móvel — note como o pico fino é atenuado. O painel ③ exibe o resíduo \(f - f_{\text{suave}}\), que retém apenas as transições abruptas. Por fim, o painel ④ mostra \(g(x)\): o pico, antes atenuado, é restaurado e amplificado em relação ao original. Ajuste \(k\) e o tamanho da janela para observar o trade-off entre nitidez e amplificação de ruído.

Os filtros de realce formalizam essa ideia diretamente no kernel, sem precisar de duas etapas separadas.

🎮 Simulador: Filtragem Espacial de Realce 1D g = f + k·(f − f_suave)

Parâmetro k (força do realce) k = 1.5

Janela de suavização (pts) janela = 9

Nível de ruído σ σ = 0.04

① f(x) — sinal original

↓ filtro passa-baixa (média móvel)

② f_suave(x) — pico atenuado pelo filtro

↓ subtração: f − f_suave

③ resíduo f − f_suave — só as bordas e picos sobram

↓ soma: f + k · resíduo

④ g(x) — pico realçado (compare com ① original)

Figura 3.15: Simulador: Filtragem Espacial de Realce 1D.

3.6.1 Laplaciano

O Laplaciano é um operador de segunda derivada isotrópico, ou seja, responde igualmente a variações em todas as direções, ao contrário de operadores de primeira derivada, como Sobel e Prewitt, que são direcionais:

\[ \nabla^2 f = \frac{\partial^2 f}{\partial x^2} + \frac{\partial^2 f}{\partial y^2} \tag{3.16}\]

Uma propriedade importante da segunda derivada é que seu valor é próximo de zero em regiões uniformes e elevado nas transições de intensidade. Assim, ao subtrair o Laplaciano da imagem original, reforçam-se bordas e detalhes, aumentando o contraste local:

\[ g(x,y) = f(x,y) - \nabla^2 f(x,y) \tag{3.17}\]

Na forma discreta, a segunda derivada em \(x\) é aproximada por \(f(x+1,y) - 2f(x,y) + f(x-1,y)\), e analogamente em \(y\). Somando as duas direções, obtém-se o kernel \(w_4\) (4-vizinhos) ou \(w_8\) (8-vizinhos, incluindo diagonais):

\[ w_4 = \begin{bmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{bmatrix}, \qquad w_8 = \begin{bmatrix} 1 & 1 & 1 \\ 1 & -8 & 1 \\ 1 & 1 & 1 \end{bmatrix} \tag{3.18}\]

Soma zero e centro negativo

Ambos os kernels têm soma dos coeficientes igual a zero: em regiões uniformes, a saída é 0 — o Laplaciano não altera o brilho médio, apenas detecta variações. O centro negativo indica que o pixel é comparado com seus vizinhos: quanto mais ele se destacar (para cima ou para baixo), maior o valor absoluto do Laplaciano naquele ponto.

No exemplo a seguir, o pixel central \([1,1]=107\) possui vizinhos \(\{95, 106, 108, 103\}\). Como esses valores são próximos entre si, a região é quase uniforme e o Laplaciano retorna um valor baixo, produzindo pouco realce. Em regiões de borda, onde há diferenças maiores entre o pixel central e seus vizinhos, o Laplaciano assume valores mais elevados (positivos ou negativos), e a operação de Equação 3.17 intensifica essas transições.

A Figura 3.16 ilustra o cálculo do Laplaciano com o kernel \(w_4\) em uma vizinhança \(3\times3\) destacada dentro de um patch \(5\times5\). O exemplo mostra o valor obtido pelo operador e o correspondente pixel realçado na imagem de saída, que passa de 107 para 123.

patch  = img_gray[250:255, 250:255]
w4     = np.array([[0, 1, 0],
                   [1,-4, 1],
                   [0, 1, 0]], dtype=np.float32)
B      = np.ones((3,3), dtype=np.uint8)

p      = patch.astype(np.float32)
lap_11 = int(p[0,1] + p[1,0] - 4*p[1,1] + p[1,2] + p[2,1])
real_11 = int(np.clip(p[1,1] - lap_11, 0, 255))

print("Patch original:")
print(mm.drawImg(patch))
print(f"Laplac. w4 em  [1,1]: ", end="")
print(f"{p[0,1]:.0f} + {p[1,0]:.0f} - 4×{p[1,1]:.0f} + {p[1,2]:.0f} + {p[2,1]:.0f} = {lap_11}")
print(f"Pixel realçado [1,1]: {p[1,1]:.0f} - ({lap_11}) = {real_11}")

mm.drawImgKernel(patch, B, x=1, y=1, scale=40.0)

Patch original:
 91  95 108 116 114
106 107 108 111 114
102 103 107 112 116
 83  90 111 125 123
 79  88 110 126 124

Laplac. w4 em  [1,1]: 95 + 106 - 4×107 + 108 + 103 = -16
Pixel realçado [1,1]: 107 - (-16) = 123

Figura 3.16: *Kernel* Laplaciano w4 aplicado ao *patch* 5×5: a janela amarela destaca a vizinhança 3×3 onde o operador de segunda derivada é calculado.

A Figura 3.17 compara a aplicação dos kernels Laplacianos \(w_4\) e \(w_8\) em um recorte maior da imagem do leopardo. Para cada caso, são mostradas a resposta bruta do operador, que evidencia as bordas e transições de intensidade, e a imagem obtida após o realce por subtração do Laplaciano. Observa-se que o kernel \(w_8\), por considerar também os vizinhos diagonais, produz uma resposta mais intensa e detecta variações em mais direções, resultando em um realce ligeiramente mais acentuado.

w4 = np.array([[0, 1, 0],
               [1,-4, 1],
               [0, 1, 0]], dtype=np.float32)
w8 = np.array([[1, 1, 1],
               [1,-8, 1],
               [1, 1, 1]], dtype=np.float32)

mm.show(
    [img_gray_crop, mm.laplacian_viz(img_gray_crop, w4), mm.laplacian(img_gray_crop, w4),
     img_gray_crop, mm.laplacian_viz(img_gray_crop, w8), mm.laplacian(img_gray_crop, w8)],
    titles=["Original", "Laplaciano w4", "Realce w4",
            "Original", "Laplaciano w8", "Realce w8"],
    rows=2, cols=3, figsize=(14, 8)
)

Figura 3.17: Laplaciano aplicado à imagem do leopardo: resposta bruta (bordas detectadas) com w4 e w8, e imagens realçadas pela subtração do Laplaciano. w8 é mais sensível às diagonais.

3.6.2 Operador de Sobel

O operador de Sobel estima as derivadas parciais de primeira ordem nas direções horizontal e vertical. Diferente do Laplaciano (segunda derivada), o Sobel é direcional e mais robusto ao ruído, pois cada kernel combina uma derivada com uma suavização Gaussiana perpendicular:

\[ G_x = \begin{bmatrix} -1 & 0 & 1 \\ -2 & 0 & 2 \\ -1 & 0 & 1 \end{bmatrix} * f, \qquad G_y = \begin{bmatrix} -1 & -2 & -1 \\ 0 & 0 & 0 \\ 1 & 2 & 1 \end{bmatrix} * f \tag{3.19}\]

\(G_x\) detecta bordas verticais (variação na direção \(x\)); \(G_y\) detecta bordas horizontais (variação na direção \(y\)). Os pesos \(\{1,2,1\}\) na direção perpendicular correspondem à suavização Gaussiana 1D, que reduz a sensibilidade ao ruído.

Sobel é correlação, não convolução

Os kernels de Sobel são assimétricos — a rotação de 180° altera o resultado. cv2.Sobel implementa correlação cruzada (como cv2.filter2D). Para obter a derivada direcional correta, os sinais já estão definidos para correlação: \(G_x\) retorna valores positivos onde a intensidade cresce da esquerda para a direita.

A magnitude do gradiente combina os dois componentes, representando a força da borda independente de direção:

\[ |\nabla f| = \sqrt{G_x^2 + G_y^2} \tag{3.20}\]

E a direção do gradiente (perpendicular à borda) é:

\[ \theta = \arctan\left(\frac{G_y}{G_x}\right) \tag{3.21}\]

Para ilustrar numericamente, calcula-se \(G_x\) e \(G_y\) manualmente no pixel central \([1,1]\) do patch 5×5:

patch = img_gray[250:255, 250:255]
p     = patch.astype(np.float32)

# Gx no pixel [1,1]: coluna direita - coluna esquerda (ponderada)
gx = (p[0,2] + 2*p[1,2] + p[2,2]) - (p[0,0] + 2*p[1,0] + p[2,0])

# Gy no pixel [1,1]: linha inferior - linha superior (ponderada)
gy = (p[2,0] + 2*p[2,1] + p[2,2]) - (p[0,0] + 2*p[0,1] + p[0,2])

mag   = np.sqrt(gx**2 + gy**2)
theta = np.degrees(np.arctan2(gy, gx))

print("Patch 5x5:")
print(mm.drawImg(patch))
print(f"Gx em [1,1]: ({p[0,2]:.0f} + 2*{p[1,2]:.0f} + {p[2,2]:.0f}) \
      - ({p[0,0]:.0f} + 2*{p[1,0]:.0f} + {p[2,0]:.0f}) = {gx:.1f}")
print(f"Gy em [1,1]: ({p[2,0]:.0f} + 2*{p[2,1]:.0f} + {p[2,2]:.0f}) \
      - ({p[0,0]:.0f} + 2*{p[0,1]:.0f} + {p[0,2]:.0f}) = {gy:.1f}")

# Substituído o | pelo prefixo mag para não quebrar o interpretador de tabelas do Quarto
print(f"mag(Grad f)  = sqrt({gx:.1f}^2 + {gy:.1f}^2) = {mag:.1f}")
print(f"Theta        = arctan({gy:.1f}/{gx:.1f}) = {theta:.1f} graus")

Patch 5x5:
 91  95 108 116 114
106 107 108 111 114
102 103 107 112 116
 83  90 111 125 123
 79  88 110 126 124

Gx em [1,1]: (108 + 2*108 + 107)       - (91 + 2*106 + 102) = 26.0
Gy em [1,1]: (102 + 2*103 + 107)       - (91 + 2*95 + 108) = 26.0
mag(Grad f)  = sqrt(26.0^2 + 26.0^2) = 36.8
Theta        = arctan(26.0/26.0) = 45.0 graus

O valor reduzido de \(|{\nabla f}|\) nesse patch confirma que a região é quase uniforme, pois o gradiente assume valores elevados apenas onde há mudanças significativas de intensidade. A Figura 3.18 aplica o operador de Sobel a um recorte maior da imagem do leopardo. São apresentadas as respostas horizontal (\(G_x\)) e vertical (\(G_y\)), obtidas por convolução com os respectivos kernels de Sobel, além da magnitude \(|{\nabla f}|\), calculada a partir da combinação de ambas. Enquanto \(G_x\) destaca bordas verticais e \(G_y\) bordas horizontais, a magnitude evidencia bordas em qualquer direção.

def norm255(img):
    mn, mx = img.min(), img.max() #+1e-9 para evitar divisão por zero
    return ((img - mn) / (mx - mn + 1e-9) * 255).astype(np.uint8)

sobelx    = cv2.Sobel(img_gray_crop, cv2.CV_64F, 1, 0, ksize=3)
sobely    = cv2.Sobel(img_gray_crop, cv2.CV_64F, 0, 1, ksize=3)
magnitude = np.sqrt(sobelx**2 + sobely**2)
direcao   = np.degrees(np.arctan2(sobely, sobelx))

# magnitude = mm.sobel(img_gray_crop) # ou, mas com clip em vez de norm255

mm.show(
    [img_gray_crop, norm255(np.abs(sobelx)), norm255(np.abs(sobely)),
     norm255(magnitude), norm255(direcao % 180)],
    titles=["Original", "Gx (bordas vert.)", "Gy (bordas horiz.)",
            "Magnitude |∇f|", "Direção θ (mod 180°)"],
    cols=5
)

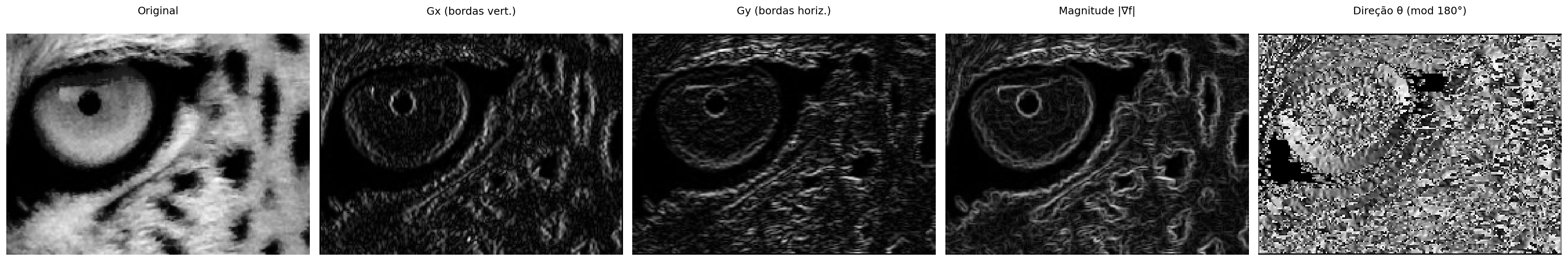

Figura 3.18: Operador de Sobel na imagem do leopardo: Gx detecta bordas verticais, Gy detecta bordas horizontais, e a magnitude |∇f| combina ambos, revelando todas as bordas independente de direção.

3.6.3 Operador de Prewitt

O operador de Prewitt é estruturalmente idêntico ao Sobel, mas substitui a ponderação Gaussiana \(\{1,2,1\}\) por pesos uniformes \(\{1,1,1\}\):

\[ G_x = \begin{bmatrix} -1 & 0 & 1 \\ -1 & 0 & 1 \\ -1 & 0 & 1 \end{bmatrix} * f, \qquad G_y = \begin{bmatrix} -1 & -1 & -1 \\ 0 & 0 & 0 \\ 1 & 1 & 1 \end{bmatrix} * f \tag{3.22}\]

A magnitude e a direção do gradiente seguem as mesmas equações do Sobel (Equação 3.20 e Equação 3.21). A diferença prática é que o Prewitt é ligeiramente mais sensível ao ruído — a suavização perpendicular uniforme pondera menos o pixel central da linha — mas computacionalmente mais simples. Em imagens com baixo ruído os resultados são equivalentes.

Kx = np.array([[-1,0,1],[-1,0,1],[-1,0,1]], dtype=np.float32)
Ky = np.array([[-1,-1,-1],[0,0,0],[1,1,1]], dtype=np.float32)
f  = img_gray_crop.astype(np.float32)

mm.show(
    [img_gray_crop,
     norm255(np.abs(cv2.filter2D(f, -1, Kx))),
     norm255(np.abs(cv2.filter2D(f, -1, Ky))),
     mm.prewitt(img_gray_crop)],
    titles=["Original", "Gx", "Gy", "Magnitude |∇f|"],
    cols=4
)

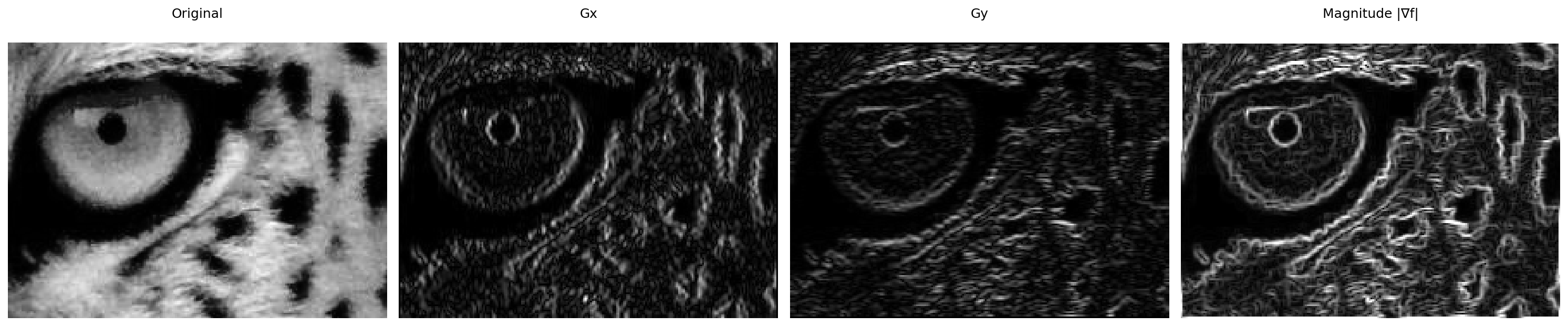

Figura 3.19: Operador de Prewitt: Gx, Gy e magnitude — comparável ao Sobel, mas sem ponderação Gaussiana perpendicular.

3.6.4 Unsharp Masking (USM)

O Unsharp Masking é uma técnica clássica de realce de nitidez originária da fotografia analógica, hoje amplamente usada em software de edição de imagens. A ideia central é extrair as componentes de alta frequência da imagem (bordas e detalhes) e somá-las de volta à original com um peso \(k\):

Tabela 3.3: Etapas do Unsharp Masking.

Etapa	Operação	Descrição
1	\(\bar{f} = f * G_\sigma\)	Suaviza com Gaussiana — retém baixas frequências
2	\(m = f - \bar{f}\)	Máscara: diferença = altas frequências (bordas)
3	\(g = f + k \cdot m\)	Soma ponderada da máscara à original

Substituindo a etapa 2 na etapa 3, obtém-se a expressão compacta:

\[ g = f + k\,(f - f*G_\sigma) = (1+k)\,f - k\,(f*G_\sigma) \tag{3.23}\]

O parâmetro \(k\) controla a intensidade do realce:

\(k = 0\): sem realce (\(g = f\));
\(k = 1\): USM clássico — duplica a contribuição das altas frequências;
\(k > 1\): High Boost Filtering — amplificação além do dobro, útil para imagens muito borradas.

Amplificação de ruído

O USM não distingue bordas de ruído — ambos são componentes de alta frequência. Para \(k\) elevado, o ruído presente na imagem é amplificado junto com as bordas. Por isso, é recomendável aplicar uma leve suavização antes do USM em imagens ruidosas, ou usar \(\sigma\) pequeno na Gaussiana.

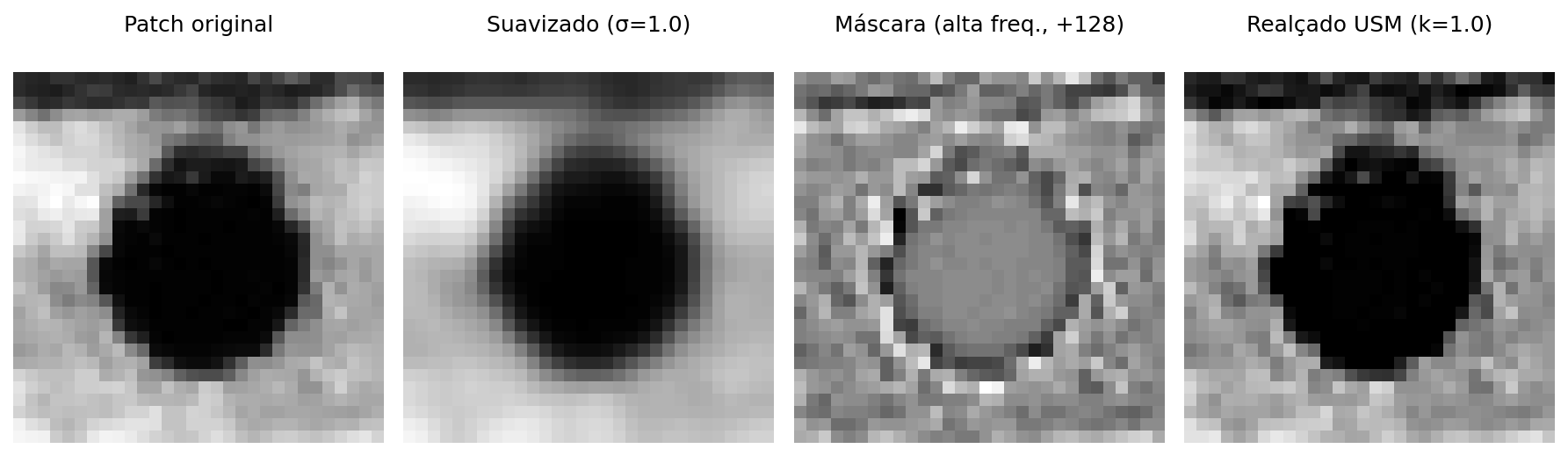

Para ilustrar as etapas do USM, a Figura 3.20 aplica o método a um patch \(30\times30\) da imagem do leopardo, utilizando \(\sigma=1\) e \(k=1\). Inicialmente, a imagem é suavizada por um filtro Gaussiano. Em seguida, a máscara de alta frequência é obtida pela diferença entre a imagem original e a suavizada. Por fim, essa máscara é somada à imagem original, reforçando bordas e detalhes. A figura apresenta as três etapas do processo e o resultado final do realce.

patch  = img_gray_crop[35:65, 45:75]
k = 1.0

p      = patch.astype(np.float32)
sigma= 1.0

# Etapa 1: suavização Gaussiana
ksize   = int(6 * sigma + 1) | 1 # operador binário garante tamanho ímpar
p_suave = cv2.GaussianBlur(p, (ksize, ksize), sigma)

# Etapa 2: máscara de alta frequência
mascara = p - p_suave

# Etapa 3: realce
p_usm = np.clip(p + k * mascara, 0, 255).astype(np.uint8)

# p_usb = mm.usm(p, k) # ou

print(f"Pixel central [1,1]: original={int(p[1,1])} suave={p_suave[1,1]:.1f}"
      f" mascara={mascara[1,1]:.1f} realcado={p_usm[1,1]}")

mm.show(
    [patch,
     p_suave.astype(np.uint8),
     np.clip(mascara + 128, 0, 255).astype(np.uint8), # tornar os valores negativos visíveis na figura
     p_usm],
    titles=["Patch original",
            f"Suavizado (σ={sigma})",
            "Máscara (alta freq., +128)",
            f"Realçado USM (k={k})"],
    cols=4, figsize=(12, 4)
)

Pixel central [1,1]: original=16 suave=20.2 mascara=-4.2 realcado=11

Figura 3.20: Realce de nitidez por *Unsharp Masking* na imagem do leopardo: a imagem suavizada é subtraída da original para gerar a máscara de alta frequência, que é então reintroduzida para realçar bordas e detalhes.

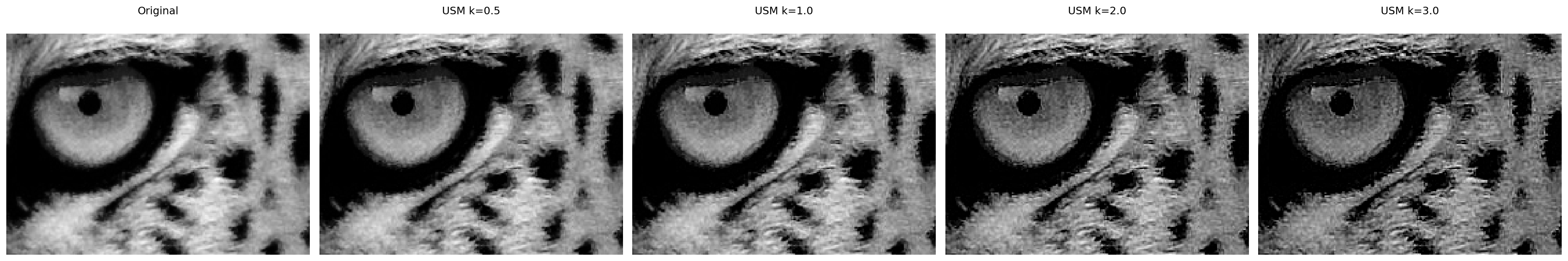

A Figura 3.21 aplica o método USM a um recorte maior da imagem do leopardo utilizando \(\sigma=1\) e diferentes valores do fator de ganho \(k\). Em todos os casos, a máscara de alta frequência é obtida pela diferença entre a imagem original e sua versão suavizada por filtro Gaussiano. O parâmetro \(k\) controla a intensidade do realce: valores menores produzem um aumento sutil de nitidez, enquanto valores maiores reforçam progressivamente bordas e detalhes. Observa-se que, para valores elevados de \(k\), surgem halos ao redor das bordas e o ruído presente na imagem passa a ser amplificado.

ks = [0.5, 1.0, 3.0, 5.0, 8.0]

imgs = [img_gray_crop] + [mm.usm(img_gray_crop, k) for k in ks]
titles = ["Original"] + [f"USM k={k}" for k in ks]

mm.show(imgs, titles=titles, cols=3, rows=2, figsize=(14, 8))

Figura 3.21: *Unsharp Masking* na imagem do leopardo com σ=1 e k variando de 0.5 a 8.0. Para k>2 surgem artefatos nas bordas (halos) e o ruído de fundo começa a ser visível.

3.6.5 Detector de Canny

O Canny combina quatro etapas em sequência — suavização Gaussiana, gradiente de Sobel, supressão de não-máximos e histerese por duplo limiar — para produzir bordas finas, binárias e conectadas. Diferente de Sobel e Prewitt, o resultado não é um mapa de gradiente contínuo, mas uma máscara onde cada pixel é borda ou não.

O parâmetro central é o par de limiares \((T_{low}, T_{high})\). Pixels com gradiente acima de \(T_{high}\) são bordas certas; abaixo de \(T_{low}\), descartados. Os pixels ambíguos — entre os dois limiares — são decididos por histerese: tornam-se borda se estiverem conectados a uma borda certa, e descartados caso contrário. Isso evita tanto a perda de trechos fracos de bordas reais quanto a inclusão de ruído isolado. Uma heurística comum é \(T_{high} = 3 \times T_{low}\).

mm.show(
    [img_gray_crop,
     mm.canny(img_gray_crop, 30,  90),
     mm.canny(img_gray_crop, 60,  180),
     mm.canny(img_gray_crop, 120, 240)],
    titles=["Original", "Canny (30/90)", "Canny (60/180)", "Canny (120/240)"],
    cols=4
)

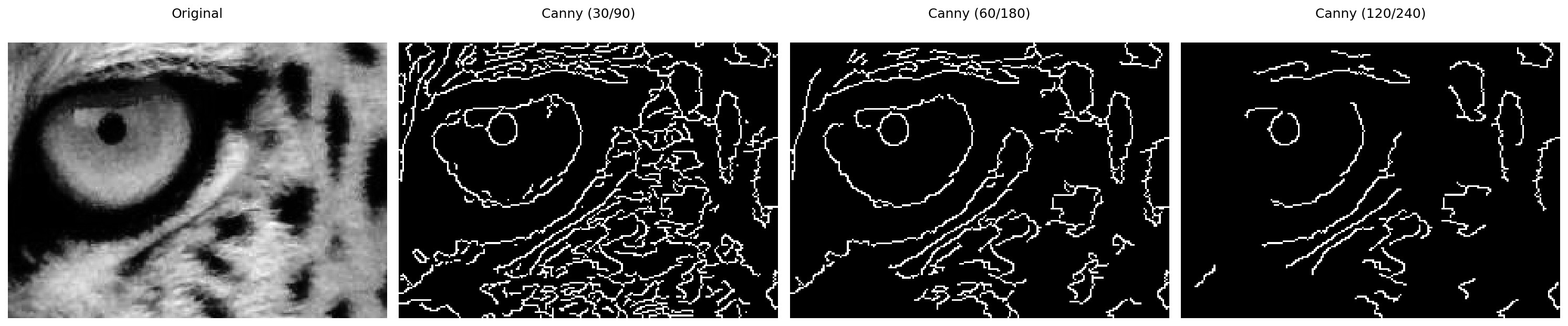

Figura 3.22: Detector de Canny com diferentes pares de limiar: limiares baixos capturam mais bordas (inclusive ruído); limiares altos retêm apenas as bordas mais fortes.

Escolha dos limiares

Uma heurística comum é \(T_{high} = 3 \times T_{low}\). Valores típicos dependem do intervalo de gradiente da imagem — cv2.Canny aceita valores absolutos em \([0, 255]\). Para imagens com contraste variável, calcular os limiares a partir de percentis da magnitude de Sobel é mais robusto do que valores fixos.

3.7 Filtros de Ordem: Filtro da Mediana

Os filtros de ordem (order-statistic filters) substituem o pixel central pelo valor de um percentil da distribuição de intensidades da vizinhança — ao contrário dos filtros lineares, que calculam combinações ponderadas. O mais importante é o filtro da mediana.

3.7.1 Ruído Impulsivo: Sal e Pimenta

O ruído sal e pimenta (salt-and-pepper noise) substitui pixels aleatórios por valores extremos: 0 (pimenta, preto) ou 255 (sal, branco). É comum em transmissão de imagens com erros de bit e em câmeras com sensores defeituosos.

Para entender por que os filtros lineares falham, considere uma vizinhança 3×3 onde um único pixel foi corrompido para 255:

\[ \text{vizinhança} = \begin{bmatrix} 102 & 98 & 105 \\ 100 & \mathbf{255} & 97 \\ 103 & 99 & 101 \end{bmatrix} \]

Tabela 3.4: Média vs. mediana com um pixel corrompido. A mediana ignora o outlier; a média é deslocada ~40 níveis.

Método	Cálculo	Resultado
Média	(102+98+…+255+…+101)/9	≈ 140
Mediana	{97,98,99,100,101,102,103,105,255}	101

Por que filtros de média falham com ruído impulsivo?

A média é sensível a outliers — um único pixel com valor 255 em uma vizinhança de valor ≈ 100 eleva a saída para ≈ 140, espalhando o ruído pela imagem. A mediana, por ser um estimador robusto, seleciona o valor central da distribuição ordenada, descartando naturalmente os extremos sem nenhum ajuste especial.

O exemplo a seguir ilustra o comportamento da média e da mediana na presença de um pixel corrompido por ruído impulsivo. Observa-se que a média é fortemente influenciada pelo valor extremo (255), produzindo uma estimativa distante dos valores predominantes da vizinhança. Já a mediana permanece próxima do valor original da região, evidenciando sua maior robustez a outliers e justificando seu uso na remoção de ruído sal e pimenta.

# Exemplo numérico: média vs. mediana com pixel corrompido
vizinhanca = np.array([102, 98, 105, 100, 255, 97, 103, 99, 101])
print(f"Vizinhança: {sorted([int(x) for x in vizinhanca])}")
print(f"Média:      {vizinhanca.mean():.1f}  (deslocada pelo outlier 255)")
print(f"Mediana:    {int(np.median(vizinhanca))}    (ignora o outlier)")
print(f"Valor original:  ~100")

Vizinhança: [97, 98, 99, 100, 101, 102, 103, 105, 255]
Média:      117.8  (deslocada pelo outlier 255)
Mediana:    101    (ignora o outlier)
Valor original:  ~100

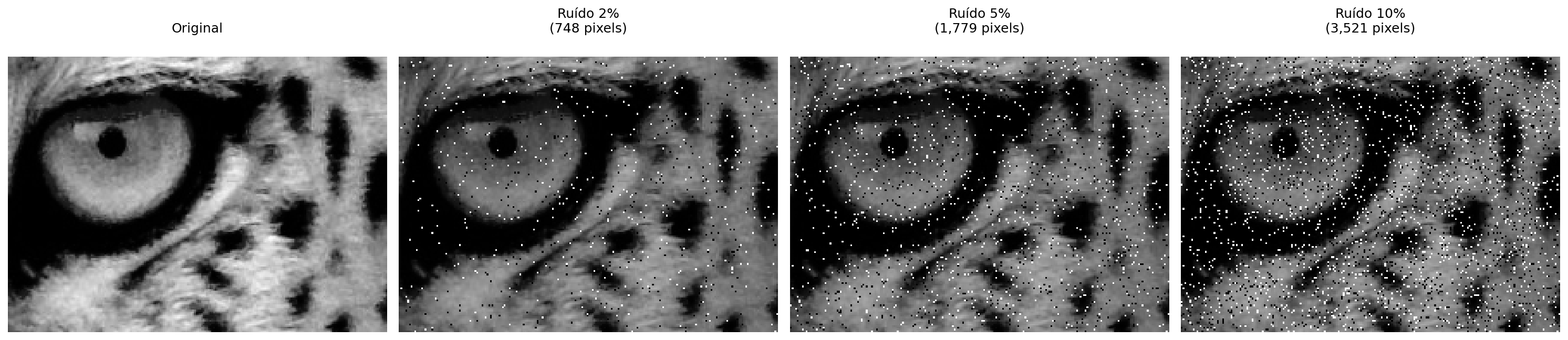

A Figura 3.23 apresenta o efeito do ruído sal e pimenta em diferentes densidades. O ruído foi gerado substituindo aleatoriamente uma fração dos pixels por valores mínimos (0, pimenta) e máximos (255, sal). À medida que a densidade aumenta de 2% para 10%, cresce a quantidade de pixels corrompidos, tornando a degradação visual mais evidente e dificultando a percepção de detalhes da imagem.

def add_salt_pepper(img, prob=0.05, seed=42):
    """Adiciona ruído sal e pimenta com probabilidade total prob."""
    noisy = img.copy()
    rnd   = np.random.default_rng(seed).random(img.shape)
    noisy[rnd < prob / 2]     = 0    # pimenta
    noisy[rnd > 1 - prob / 2] = 255  # sal
    n_corrompidos = int((rnd < prob/2).sum() + (rnd > 1-prob/2).sum())
    return noisy, n_corrompidos

probs = [0.02, 0.05, 0.10]
imgs_noise, titles_noise = [img_gray_crop], ["Original"]

for p in probs:
    noisy, n = add_salt_pepper(img_gray_crop, p)
    imgs_noise.append(noisy)
    titles_noise.append(f"Ruído {int(p*100)}%\n({n:,} pixels)")

mm.show(imgs_noise, titles=titles_noise, cols=4)

Figura 3.23: Ruído sal e pimenta com densidades crescentes (2%, 5%, 10%). O parâmetro prob indica a fração total de pixels corrompidos, metade sal (255) e metade pimenta (0).

3.7.2 Filtro da Mediana

O filtro da mediana substitui cada pixel pelo valor mediano dos pixels da sua vizinhança \(n \times n\):

\[ g(x,y) = \text{med}_{(s,t) \in \mathcal{V}_{n}} \{f(x+s, y+t)\} \tag{3.24}\]

O valor mediano é aquele que ocupa a posição central quando os \(n^2\) valores da vizinhança são ordenados. Para uma janela \(3\times3\) (\(n^2=9\) pixels), a mediana é o 5º valor da sequência ordenada.

Para ilustrar, considere o mesmo patch 5×5 com um pixel corrompido artificialmente em \([1,1]\):

patch    = img_gray[250:255, 250:255].copy()
corrompido = patch.copy()
corrompido[1, 1] = 255   # injeta pixel sal no centro

# Vizinhança 3×3 centrada em [1,1]
viz_orig = sorted(patch[0:3, 0:3].ravel().tolist())
viz_corr = sorted(corrompido[0:3, 0:3].ravel().tolist())

print("Patch original:")
print(mm.drawImg(patch))
print("\nPatch com pixel corrompido [1,1]=255:")
print(mm.drawImg(corrompido))
print(f"\nVizinhança 3×3 original (ordenada):   {viz_orig}")
print(f"Mediana original:                       {viz_orig[4]}")
print(f"\nVizinhança 3×3 corrompida (ordenada): {viz_corr}")
print(f"Mediana corrompida:                     {viz_corr[4]}  ← ignora o 255")
print(f"Média  corrompida:                  {np.mean(viz_corr):.1f}  ← distorcida pelo 255")

Patch original:
 91  95 108 116 114
106 107 108 111 114
102 103 107 112 116
 83  90 111 125 123
 79  88 110 126 124


Patch com pixel corrompido [1,1]=255:
 91  95 108 116 114
106 255 108 111 114
102 103 107 112 116
 83  90 111 125 123
 79  88 110 126 124


Vizinhança 3×3 original (ordenada):   [91, 95, 102, 103, 106, 107, 107, 108, 108]
Mediana original:                       106

Vizinhança 3×3 corrompida (ordenada): [91, 95, 102, 103, 106, 107, 108, 108, 255]
Mediana corrompida:                     106  ← ignora o 255
Média  corrompida:                  119.4  ← distorcida pelo 255

O exemplo confirma: mesmo com o pixel corrompido a 255, a mediana retorna o valor central correto — o outlier ocupa a última posição na ordenação e é descartado naturalmente.

Por ser baseada em ordenação e não em soma, a mediana possui três propriedades fundamentais que a diferenciam dos filtros lineares:

Robusta ao ruído impulsivo — outliers vão para as extremidades da sequência ordenada e não afetam o valor central;
Preservadora de bordas — transições abruptas de intensidade são mantidas, pois a mediana seleciona um valor que já existe na vizinhança, sem criar novos níveis intermediários;
Não linear — não pode ser expressa como convolução, portanto mm.conv não se aplica; usa-se cv2.medianBlur.

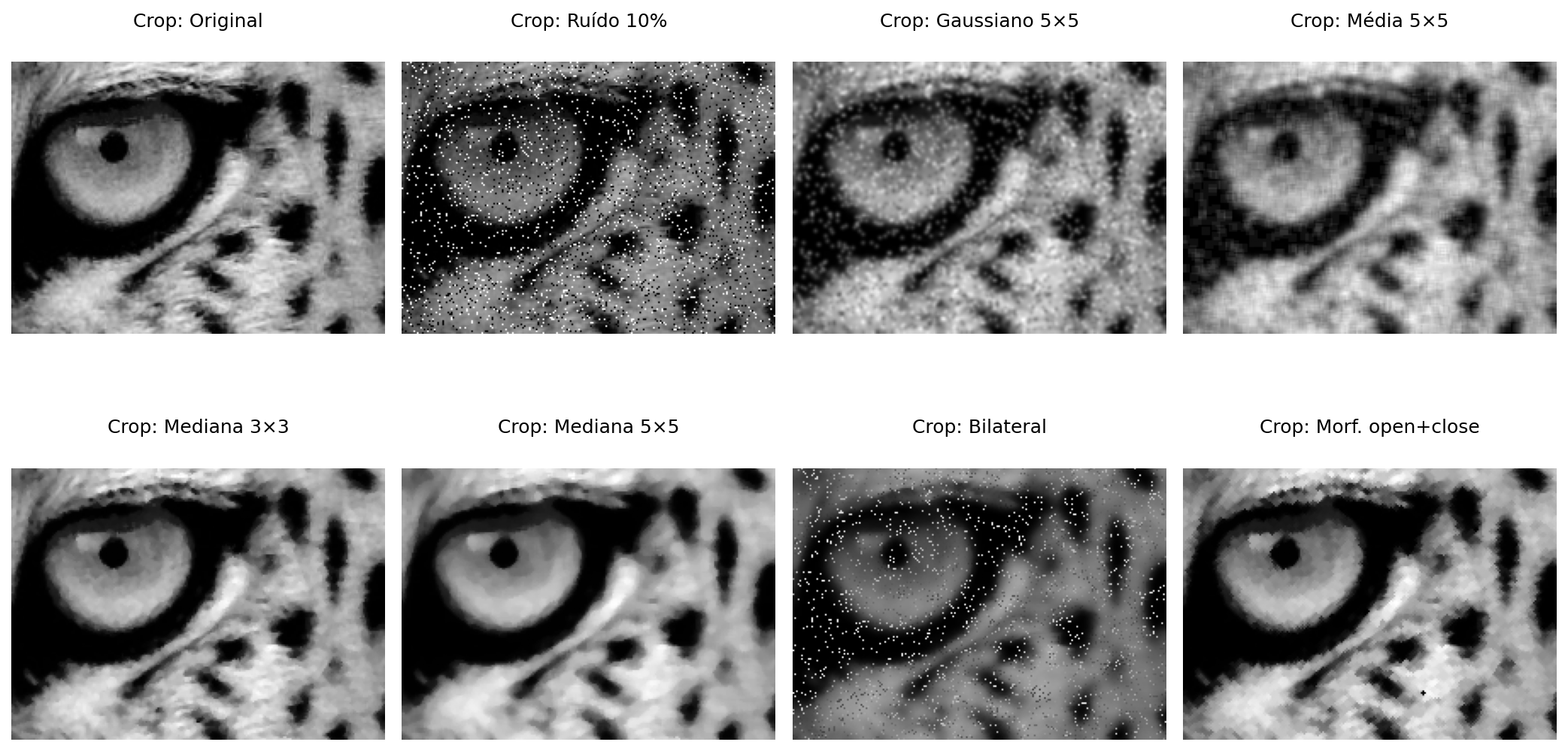

A Figura 3.24 compara diferentes técnicas de remoção de ruído sal e pimenta aplicadas a uma imagem com 10% de pixels corrompidos. Foram avaliados os filtros Gaussiano, Média, Mediana, Bilateral e Morfológico (próximo capítulo), permitindo observar o compromisso entre remoção de ruído e preservação de detalhes. Em geral, os filtros de média e Gaussiano reduzem o ruído, mas tendem a borrar as bordas, enquanto a mediana apresenta melhor desempenho para ruído impulsivo. O filtro bilateral preserva melhor as bordas, e o filtro morfológico remove boa parte dos pixels corrompidos sem degradar excessivamente a estrutura da imagem.

# 10% de ruído para evidenciar diferenças entre filtros
noisy_5, _ = add_salt_pepper(img_gray_crop, prob=0.1)

# ── Filtros ───────────────────────────────────────────────────────────────────
f_gauss   = cv2.GaussianBlur(noisy_5, (5, 5), 1.0)
f_media   = mm.conv(noisy_5, np.ones((5, 5), dtype=np.float32) / 20.0)
f_median3 = cv2.medianBlur(noisy_5, 3)
f_median5 = cv2.medianBlur(noisy_5, 5)
f_bilat   = cv2.bilateralFilter(noisy_5, d=9, sigmaColor=75, sigmaSpace=75)

# filtros morfológicos no próximo capítulo, mas já adiantados aqui para comparação
# B         = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (3, 3))
# f_morf    = cv2.morphologyEx(           # apresentado no próximo capítulo
#                 cv2.morphologyEx(noisy_5, cv2.MORPH_OPEN,  B),
#                 cv2.MORPH_CLOSE, B)
B = mm.secross()  # elemento estruturante de caixa 3×3
f_morf     = mm.asf(noisy_5, 'OC', B)  # equivalente via morph

# ── MSE ───────────────────────────────────────────────────────────────────────
def mse(a, b):
    return float(np.mean((a.astype(np.float32) - b.astype(np.float32))**2))

print(f"{'Filtro':<22} {'MSE':>8}")
print("-" * 32)
pares = [("Gaussiano 5×5",    f_gauss),
         ("Média 5×5",        f_media),
         ("Mediana 3×3",      f_median3),
         ("Mediana 5×5",      f_median5),
         ("Bilateral",        f_bilat),
         ("Morf. open+close", f_morf)]
for nome, img in pares:
    print(f"{nome:<22} {mse(img_gray_crop, img):>8.2f}")

imgs   = [img_gray_crop, noisy_5,    f_gauss,        f_media,
          f_median3,     f_median5,  f_bilat,        f_morf]
titles = ["Original",    "Ruído 10%", "Gaussiano 5×5","Média 5×5",
          "Mediana 3×3", "Mediana 5×5", "Bilateral", "Morf. open+close"]

mm.show(
    imgs,
    titles=[f"Crop: {t}" for t in titles],
    cols=4, rows=2, figsize=(14, 8)
)

Filtro                      MSE
--------------------------------
Gaussiano 5×5            260.84
Média 5×5                872.57
Mediana 3×3               31.26
Mediana 5×5               65.86
Bilateral               1001.22
Morf. open+close          65.16

Figura 3.24: Comparação de filtros para remoção de ruído sal e pimenta (10%): Gaussiano, Média, Mediana, Bilateral e Morfológico. Linha superior: imagens completas; linha inferior: crop da região de interesse.

3.8 Aplicação Prática: Pré-processamento para Segmentação

Na prática, as técnicas deste capítulo raramente são usadas isoladamente. Um pipeline de pré-processamento típico combina várias etapas em sequência, adaptando-se ao tipo de imagem e à aplicação. A Figura 3.25 ilustra um pipeline completo:

Equalização de histograma (CLAHE): normaliza o contraste independente das condições de iluminação;
Filtro Gaussiano: suaviza ruído de aquisição sem destruir bordas;
Detecção de bordas (Sobel/Canny): extrai estruturas relevantes para segmentação.

Ordem importa

A ordem das operações afeta o resultado final. Em geral: (1) normalização de intensidade → (2) redução de ruído → (3) realce/segmentação. Inverter a ordem pode amplificar ruído ou perder bordas antes de detectá-las.

# Etapa 1: CLAHE
clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
img_clahe = clahe.apply(img_gray_crop)

# Etapa 2: Gaussiano
img_gauss = cv2.GaussianBlur(img_clahe, (5, 5), 0)

# Etapa 3: Canny
edges = cv2.Canny(img_gauss, 50, 150)

# Comparação: pipeline vs. Canny direto
edges_direct = cv2.Canny(img_gray_crop, 50, 150)

mm.show(
    [img_gray_crop, img_clahe, img_gauss, edges, edges_direct],
    titles=["Original", "1. CLAHE", "2. Gaussiano", "3. Canny (pipeline)", "Canny (direto)"],
    cols=5
)

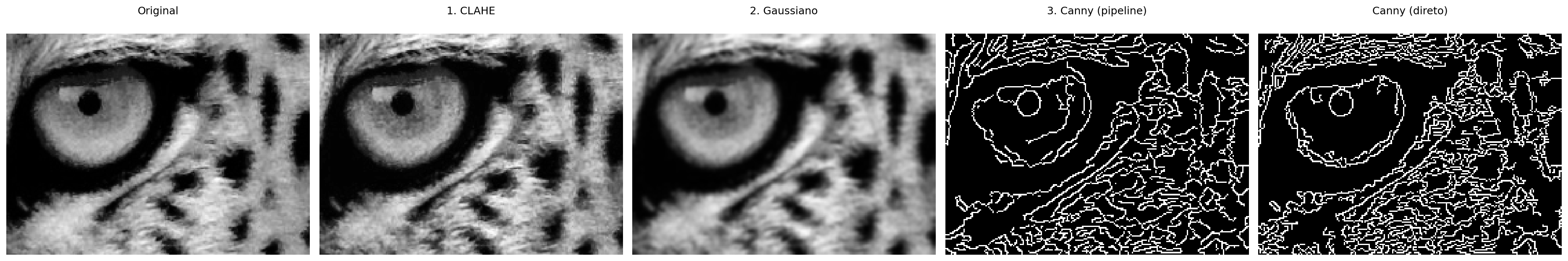

Figura 3.25: *Pipeline* de pré-processamento: CLAHE → Gaussiano → Canny. Cada etapa prepara a imagem para a seguinte, resultando em bordas limpas e bem definidas.

3.9 Resumo

Neste capítulo foram apresentadas as principais técnicas de processamento no domínio espacial, da manipulação direta de pixels até a filtragem por vizinhança:

Operações de ponto: aritméticas saturadas (mm.addm, mm.subm) e lógicas bit a bit (mm.band, mm.bor, mm.bnot) para recorte de ROI e combinação de imagens; alpha blending (mm.blend) para fusão ponderada com peso \(\alpha \in [0,1]\).
Histograma: função discreta de distribuição de intensidades; visualizado com mm.histImg e calculado com mm.hist; base para diagnóstico tonal e para as técnicas de equalização e especificação.
Equalização: redistribuição automática das intensidades pela CDF (mm.equalize), com variante adaptativa CLAHE para controle local do contraste.
Especificação de histograma: transferência do perfil tonal de uma imagem de referência via mapeamento inverso da CDF — generalização da equalização para distribuições arbitrárias.
Correlação e convolução: mecanismo de janela deslizante implementado em mm.conv (cv2.filter2D); diferenciados pela rotação de 180° do kernel — relevante apenas para kernels assimétricos.
Filtros de suavização: média (kernel uniforme, borra bordas proporcionalmente ao tamanho) e Gaussiano (ponderação radial, separável, sem ringing, preserva melhor as bordas).
Filtros de realce: Laplaciano (\(w_4\)/\(w_8\), segunda derivada isotrópica), Sobel (gradiente direcional de primeira ordem, com magnitude \(|\nabla f|\) e direção \(\theta\)) e Unsharp Masking (amplificação das altas frequências com parâmetro \(k\)).
Filtro da mediana: não linear, robusto a outliers, preserva bordas — superior aos filtros lineares para ruído sal e pimenta.
Pipeline prático: encadeamento CLAHE → Gaussiano → Canny como estratégia de pré-processamento; mm.drawImgKernel para visualização didática da janela deslizante.

O Capítulo 4 abordará a morfologia matemática (erosão, dilatação, abertura e fechamento), explorando em profundidade as funções mm.ero e mm.dil da biblioteca morph.py. Em seguida, o Capítulo 5 apresentará o processamento no domínio da frequência, com foco na Transformada de Fourier e em técnicas de filtragem espectral.

3.10 🤖 Uso do Gemini Notebook como Tutor Complementar

Nesta edição, incentivamos o uso do Gemini Notebook como ferramenta complementar de aprendizagem. Essa ferramenta de IA utiliza exclusivamente os documentos fornecidos pelo autor como base de conhecimento, garantindo respostas coerentes com o conteúdo do livro — incluindo as funções da biblioteca morph.py e os experimentos realizados neste capítulo.

Para cada capítulo, preparamos um projeto específico na plataforma com o PDF do capítulo, os notebooks e materiais auxiliares. Sugerimos explorar especialmente:

Guia de Estudo: resumo estruturado dos conceitos, ideal para revisão antes de provas;
Conversa: tire dúvidas sobre equalização, convolução, filtros e pipelines diretamente com o tutor;
Perguntas frequentes: questões típicas sobre a diferença entre média e mediana, USM, Laplaciano vs. Sobel.

🎓 Estude com o Tutor Inteligente

Para interagir com o conteúdo deste capítulo, acesse o link a seguir. O ambiente contém materiais didáticos em diferentes formatos, gerados a partir do PDF do capítulo. Na plataforma, explore especialmente as opções Guia de Estudo e Conversa para aprofundar sua compreensão.

🚀 ACESSAR Gemini Notebook: CAPÍTULO 03

⚠️ Aviso sobre Conteúdo Gerado por IA

A IA é uma poderosa aliada nos estudos, mas o conteúdo gerado pode conter erros ou imprecisões. Consulte sempre livros, artigos científicos e outras fontes acadêmicas confiáveis para validar as informações. Sempre que possível, execute os exemplos práticos fornecidos neste capítulo para verificar os resultados.

3.11 Lista de Exercícios

(10%) Explique a diferença entre convolução e correlação cruzada. Para quais tipos de kernel os resultados são idênticos? Dê um exemplo de kernel assimétrico (como Sobel \(G_x\)) e mostre numericamente que os resultados diferem aplicando-o ao patch 5×5 do capítulo das duas formas.
(15%) Considere uma imagem 5×5 com intensidades concentradas entre os níveis 3 e 5 (baixo contraste, 3 bits). Aplique manualmente o algoritmo de equalização da Tabela 3.1, preenchendo todas as colunas da tabela (\(k\), \(h[k]\), \(p[k]\), \(\text{cdf}[k]\), \(\text{lut}[k]\)). Verifique o resultado com mm.equalize.
(15%) Usando mm.conv, aplique o filtro de média com kernels de tamanho 3×3, 9×9 e 21×21 à imagem do mandrill. Para cada versão, calcule o PSNR (Peak Signal-to-Noise Ratio) em relação à original: \[\text{PSNR} = 10\log_{10}\!\left(\frac{255^2}{\text{MSE}}\right), \quad \text{MSE} = \frac{1}{MN}\sum_{i,j}(f-g)^2\] Plote o PSNR em função do tamanho do kernel e explique o que a queda progressiva indica sobre a relação entre suavização e perda de informação.
(15%) Usando add_salt_pepper com densidade de 5%, aplique e compare: (a) mm.conv com média 3×3, (b) cv2.GaussianBlur com \(\sigma=1\), (c) cv2.medianBlur com janela 3×3 e (d) cv2.medianBlur com janela 5×5. Exiba as imagens com mm.show em grade 2×4 (linha 1: imagens, linha 2: histogramas via mm.histImg). Explique por que a mediana supera os filtros lineares usando o argumento da Tabela 3.4.
(15%) Implemente mm.conv0 usando apenas operações NumPy vetorizadas — sem laços Python e sem cv2.filter2D — com o operador de stride tricks (np.lib.stride_tricks.sliding_window_view). Compare o resultado e o tempo de execução com mm.conv0 (laços) e mm.conv (cv2) para kernels 3×3 e 15×15 na imagem do mandrill.
(15%) Aplique o Unsharp Masking com \(\sigma=1\) e \(k \in \{0.5, 1.0, 2.0, 4.0\}\) usando a função usm do capítulo. Para cada valor de \(k\): (a) calcule a diferença absoluta \(|g - f|\), (b) exiba as imagens e as diferenças com mm.show, e (c) plote o histograma das diferenças com mm.histImg. Identifique a partir de qual \(k\) os artefatos (halos e amplificação de ruído) tornam-se visualmente inaceitáveis.
(15%) Escolha uma imagem de raio-X ou tomografia disponível publicamente (ex.: via mm.read de URL) e projete um pipeline de pré-processamento com pelo menos 4 etapas sequenciais, justificando cada escolha com base nos conceitos do capítulo. Exiba com mm.show em grade: imagem original, cada etapa intermediária e o resultado final com seus histogramas (mm.histImg).

Referências do Capítulo

A fundamentação teórica deste capítulo baseia-se nas seguintes obras:

Gonzalez; Woods (2018) para os conceitos de operações de intensidade, histograma, convolução e filtragem espacial.
Szeliski (2022) para a visão computacional e aplicações práticas de filtragem.
Bradski; Kaehler (2008) para a implementação prática com OpenCV e morph.py.

3.12 💻 Parte Prática com Exercícios de Programação

🎯 Objetivo deste Caderno

O caderno permite desenvolver, validar, organizar e testar soluções de Exercícios de Programação (EPs) em ambientes interativos, como o Colab, com os mesmos casos de teste do Moodle, copiando para lá apenas na hora de registrar a nota oficial.

Download

Baixe morph.py e testsuite.py executando a célula abaixo:

import os, sys, importlib, inspect, urllib.request

BASE_URL = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph"
for f in ["morph.py", "testsuite.py"]:
    if not os.path.exists(f):
        urllib.request.urlretrieve(f"{BASE_URL}/{f}", f)

import morph, testsuite
importlib.reload(morph); importlib.reload(testsuite)
from morph import mm
from testsuite import TestSuite

print(f"\u2705 Ambiente pronto. Morph: {morph.__version__} | TestSuite: {testsuite.__version__}")

✅ Ambiente pronto. Morph: 1.1.2 | TestSuite: 1.1.2

Executando os Testes

Para avaliar os testes, execute TestSuite("EP03_01.extensão").run() numa nova célula, trocando a extensão pela da linguagem usada (.py, .java, .c, .cpp, .js ou .r). O sistema baixa os casos de teste do GitHub, executa o programa e calcula a nota automaticamente.

Para testar código Python diretamente, sem salvar arquivo, use run_code(codigo) passando o código como string numa variável codigo:

codigo = """
from morph import mm
# ... seu código aqui ...
"""
TestSuite("EP03_01").run_code(codigo)

3.12.1 EP03_01 ➕ Adição Saturada de Constante

Em sistemas de vigilância por vídeo, câmeras em ambientes com iluminação variável produzem imagens subexpostas. O ajuste de brilho por adição saturada de uma constante é a operação mais simples para correção imediata, sendo aplicada em tempo real nos chips de câmeras embarcadas e em pipelines de pré-processamento de robôs móveis.

Ver na Figura 3.26 uma simulação deste EP.

3.12.1.1 📋 Diretrizes de Implementação

Dimensões: Ler os inteiros \(L\) (linhas) e \(C\) (colunas).
Constante: Ler o inteiro \(k\) (valor a ser somado).
Dados: Ler os valores inteiros da matriz original linha a linha.
Mapeamento: Para cada pixel \(p\), calcular o novo valor pela equação:

\[p' = \text{clip}(p + k)\]

Saída: Exibir a matriz resultante com dimensões \(L \times C\).

3.12.1.2 📌 Restrições Computacionais

Saturação (Clipping): Os valores devem ser confinados ao intervalo \([0, 255]\): \[\text{clip}(x) = \max(0, \min(255, x))\]
Tipo: O resultado final deve ser inteiro (sem casas decimais).
\(k\) pode ser negativo: valores negativos escurecem a imagem; positivos clareiam.

3.12.1.3 🧠 Fundamentação Teórica

Parâmetro	Tipo	Impacto Visual
\(k > 0\)	Inteiro	Clareia a imagem; pixels próximos de 255 saturam em branco
\(k < 0\)	Inteiro	Escurece a imagem; pixels próximos de 0 saturam em preto
\(k = 0\)	Inteiro	Imagem inalterada

3.12.1.4 📦 Especificação de Entrada e Saída (VPL)

Entrada:

Linha 1: Inteiro \(L\).
Linha 2: Inteiro \(C\).
Linha 3: Inteiro \(k\).
Linhas seguintes: Elementos inteiros da matriz original.

Saída:

Matriz transformada em \(L\) linhas e \(C\) colunas, valores inteiros separados por espaço.

3.12.1.5 📌 Exemplos

Entrada	Saída	Observação
2 3 50 0 100 200 210 240 255	50 150 250 255 255 255	Saturação em 255 nos pixels altos
1 4 -30 0 20 200 255	0 0 170 225	Saturação em 0 nos pixels baixos

🎮 Simulador: Adição Saturada de Constante ➕ p' = clip(p + k)

k (Constante) 0

Entrada Original

Resultado (p')

Fórmula: clip(p + 0)

Figura 3.26: Simulador: Adição Saturada de Constante

%%writefile EP03_01.py
# Código Python

Writing EP03_01.py

TestSuite("EP03_01.py").run()

✔️ EP03_01.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP03_01.cases

🔍 Testando Python: EP03_01.py
⚠️ EP03_01.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

3.12.2 EP03_02 🔀 Alpha Blending de Duas Imagens

Em medicina nuclear, imagens de diferentes modalidades (tomografia computadorizada e ressonância magnética) são fundidas para auxiliar no diagnóstico. A mistura ponderada (alpha blending) é a operação fundamental desse processo, permitindo ao radiologista controlar interativamente o peso de cada modalidade na imagem exibida.

Ver na Figura 3.27 uma simulação deste EP.

3.12.2.1 📋 Diretrizes de Implementação

Dimensões: Ler os inteiros \(L\) (linhas) e \(C\) (colunas).
Parâmetro: Ler o valor real \(\alpha \in [0, 1]\).
Dados: Ler os valores inteiros da matriz \(f_1\) (imagem 1) e em seguida da matriz \(f_2\) (imagem 2).
Mapeamento: Para cada posição \((i, j)\), calcular:

\[g(i,j) = \text{clip}\left(\text{round}\left(\alpha \cdot f_1(i,j) + (1-\alpha) \cdot f_2(i,j)\right)\right)\]

Saída: Exibir a matriz resultante \(L \times C\).

3.12.2.2 📌 Restrições Computacionais

Arredondamento: Aplicar round antes da conversão para inteiro.
Saturação: Confinar ao intervalo \([0, 255]\) com \(\text{clip}(x) = \max(0, \min(255, x))\).
Operação em float: Realize a operação em ponto flutuante antes de arredondar.

3.12.2.3 🧠 Fundamentação Teórica

Valor de \(\alpha\)	Resultado
\(\alpha = 1.0\)	Apenas \(f_1\)
\(\alpha = 0.5\)	Média aritmética de \(f_1\) e \(f_2\)
\(\alpha = 0.0\)	Apenas \(f_2\)

3.12.2.4 📦 Especificação de Entrada e Saída (VPL)

Entrada:

Linha 1: Inteiro \(L\).
Linha 2: Inteiro \(C\).
Linha 3: Real \(\alpha\).
Linhas seguintes: Elementos de \(f_1\) (\(L\) linhas com \(C\) valores cada).
Linhas seguintes: Elementos de \(f_2\) (\(L\) linhas com \(C\) valores cada).

Saída:

Matriz resultante \(L \times C\).

3.12.2.5 📌 Exemplos

Entrada	Saída	Observação
1 3 0.5 0 100 200 100 200 50	50 150 125	Média entre as duas imagens
1 3 1.0 10 20 30 90 80 70	10 20 30	Apenas \(f_1\) (alpha=1)

🎮 Simulador: Alpha Blending 🔀 g = α·f1 + (1-α)·f2

α (Alpha) 0.5

Imagem f1

Imagem f2

Resultado g

Fórmula: clip(round(0.5 * f1 + 0.5 * f2))

Figura 3.27: Simulador: Alpha Blending de Duas Imagens

%%writefile EP03_02.py
# Código Python

Writing EP03_02.py

TestSuite("EP03_02.py").run()

✔️ EP03_02.cases já existe em casos/
📋 6 caso(s) carregado(s) de casos/EP03_02.cases

🔍 Testando Python: EP03_02.py
⚠️ EP03_02.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

3.12.3 EP03_03 🎭 Inversão de Imagem (Negativo Fotográfico)

Em radiologia, as imagens de raio-X são tradicionalmente visualizadas em negativo: ossos aparecem em preto sobre fundo branco. A operação de negativo fotográfico é aplicada rotineiramente em PACS (Picture Archiving and Communication Systems) para facilitar a detecção de fraturas e densidades ósseas.

Ver na Figura 3.28 uma simulação deste EP.

3.12.3.1 📋 Diretrizes de Implementação

Dimensões: Ler os inteiros \(L\) (linhas) e \(C\) (colunas).
Dados: Ler os valores inteiros da matriz original.
Mapeamento: Para cada pixel \(p\), calcular o negativo:

\[p' = 255 - p\]

Saída: Exibir a matriz resultante \(L \times C\).

3.12.3.2 📌 Restrições Computacionais

Sem clipping necessário: O resultado de \(255 - p\) com \(p \in [0, 255]\) é sempre \(\in [0, 255]\).
Tipo inteiro: Saída deve ser valores inteiros.
Equivalência lógica: A operação é idêntica ao NOT bit a bit (mm.bnot) em imagens de 8 bits.

3.12.3.3 🧠 Fundamentação Teórica

Pixel Original \(p\)	Pixel Negativo \(p'\)	Observação
0 (preto)	255 (branco)	Inversão total
128 (cinza médio)	127 (cinza médio)	Valor central
255 (branco)	0 (preto)	Inversão total

3.12.3.4 📦 Especificação de Entrada e Saída (VPL)

Entrada:

Linha 1: Inteiro \(L\).
Linha 2: Inteiro \(C\).
Linhas seguintes: Elementos inteiros da matriz original.

Saída:

Matriz negativa em \(L\) linhas e \(C\) colunas.

3.12.3.5 📌 Exemplos

Entrada	Saída	Observação
1 4 0 128 200 255	255 127 55 0	Inversão de cada pixel
2 2 10 20 30 40	245 235 225 215	Matriz 2x2 invertida

🎮 Simulador: Negativo Fotográfico 🎭 p' = 255 - p

Entrada Original

Negativo (p'=255-p)

Fórmula: p' = 255 - p

Figura 3.28: Simulador: Inversão de Imagem (Negativo Fotográfico)

%%writefile EP03_03.py
# Código Python

Writing EP03_03.py

TestSuite("EP03_03.py").run()

✔️ EP03_03.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP03_03.cases

🔍 Testando Python: EP03_03.py
⚠️ EP03_03.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

3.12.4 EP03_04 📊 Equalização de Histograma (L bits)

Em imagens de satélite de sensoriamento remoto, a variação de iluminação ao longo do dia produz imagens de baixo contraste. A equalização de histograma é aplicada automaticamente em satélites como o Landsat para redistribuir os tons, revelando detalhes de vegetação, relevo e zonas urbanas invisíveis na imagem original.

Ver na Figura 3.29 uma simulação deste EP.

3.12.4.1 📋 Diretrizes de Implementação

Dimensões: Ler os inteiros \(L\) (linhas), \(C\) (colunas) e \(B\) (número de bits, com \(L_{\max} = 2^B\)).
Dados: Ler a matriz de pixels \(f\) com valores em \([0, 2^B - 1]\).
Histograma: Calcular \(h[k]\) = número de pixels com intensidade \(k\), para \(k = 0 \ldots 2^B-1\).
Probabilidade: \(p[k] = h[k] / (L \cdot C)\).
CDF: \(\text{cdf}[k] = \sum_{j=0}^{k} p[j]\); função de distribuição acumulada.
LUT: \(\text{lut}[k] = \text{round}\left(\text{cdf}[k] \cdot (2^B - 1)\right)\); Look-Up Table (tabela de consulta).
Aplicação: \(g[i,j] = \text{lut}[f[i,j]]\).
Saída: Exibir a matriz equalizada \(L \times C\).

3.12.4.2 📌 Restrições Computacionais

Arredondamento: Usar arredondamento matemático (round) na LUT.
Bits: O número de níveis é \(2^B\) (ex.: \(B=3 \Rightarrow 8\) níveis, \(B=8 \Rightarrow 256\) níveis).
CDF acumulada: \(\text{cdf}[k] = \sum_{j=0}^{k} p[j]\), com \(\text{cdf}[2^B-1] = 1.0\).

3.12.4.3 🧠 Fundamentação Teórica

Etapa	Operação	Fórmula
1	Histograma	\(h[k] \leftarrow\) nº pixels com intensidade \(k\)
2	Probabilidade	\(p[k] = h[k] / (L \cdot C)\)
3	CDF	\(\text{cdf}[k] = \sum_{j=0}^{k} p[j]\)
4	LUT	\(\text{lut}[Look-Up Table (tabela de consulta)k] = \text{round}(\text{cdf}[k] \cdot (2^B-1))\)
5	Aplicação	\(g[i,j] = \text{lut}[f[i,j]]\)

3.12.4.4 📦 Especificação de Entrada e Saída (VPL)

Entrada:

Linha 1: Inteiro \(L\).
Linha 2: Inteiro \(C\).
Linha 3: Inteiro \(B\) (número de bits).
Linhas seguintes: Elementos inteiros da matriz.

Saída:

Matriz equalizada em \(L\) linhas e \(C\) colunas.

3.12.4.5 📌 Exemplos

Entrada	Saída	Observação
5 5 3 3 4 2 3 4 4 3 3 4 3 2 3 4 3 2 3 4 3 2 3 4 3 2 3 4	5 7 1 5 7 7 5 5 7 5 1 5 7 5 1 5 7 5 1 5 7 5 1 5 7	Exemplo 3 bits do capítulo
1 4 3 0 0 7 7	0 0 7 7	Histograma bimodal extremo

Simulador: Equalização de Histograma

Escolha o número de bits e gere uma imagem para ver a equalização em tempo real.

B (Bits) 3 bits → 8 níveis

1 bit (2 níveis)4 bits (16 níveis)8 bits (256 níveis)

Entrada Original

Resultado Equalizado

Histograma Original

Histograma Equalizado

LUT (Tabela de Remapeamento)

    lut[k] = round( cdf[k] × 7 ) | B=3, níveis=8


Figura 3.29: Simulador: Equalização de Histograma (L bits)

%%writefile EP03_04.py
# Código Python

Writing EP03_04.py

TestSuite("EP03_04.py").run()

✔️ EP03_04.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP03_04.cases

🔍 Testando Python: EP03_04.py
⚠️ EP03_04.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

3.12.5 EP03_05 🔲 Aplicação de Máscara AND Binária

Em sistemas de inspeção industrial por visão computacional, é necessário isolar regiões de interesse (ROI) em imagens de peças para verificar defeitos de fabricação. A operação AND bit a bit com uma máscara binária é o mecanismo fundamental para recortar exatamente a área de inspeção, zerando todos os pixels fora dela.

Ver na Figura 3.30 uma simulação deste EP.

3.12.5.1 📋 Diretrizes de Implementação

Dimensões: Ler os inteiros \(L\) (linhas) e \(C\) (colunas).
Dados: Ler a matriz de pixels \(f\) (valores \(\in [0, 255]\)).
Máscara: Ler a matriz binária \(m\) (valores: apenas 0 ou 255).
Mapeamento: Para cada pixel \((i,j)\), aplicar o AND bit a bit:

\[ g(i,j) = f(i,j) \;\text{AND}\; m(i,j) \]

onde \(255 =\) 11111111 e \(0 =\) 00000000 em binário.

Saída: Exibir a matriz resultante \(L \times C\).

3.12.5.2 📌 Restrições Computacionais

AND com 255: \(p \; \text{AND} \; 255 = p\) (todos os bits preservados).
AND com 0: \(p \; \text{AND} \; 0 = 0\) (todos os bits zerados).
Máscara: Os únicos valores possíveis na máscara são 0 e 255.
Implementação: Em Python, o AND bit a bit entre inteiros usa o operador &.

3.12.5.3 🧠 Fundamentação Teórica

Pixel \(f\)	Máscara \(m\)	Resultado \(f\) AND \(m\)
qualquer \(v\)	255 (`11111111`)	\(v\) (preservado)
qualquer \(v\)	0 (`00000000`)	0 (zerado)

3.12.5.4 📦 Especificação de Entrada e Saída (VPL)

Entrada:

Linha 1: Inteiro \(L\).
Linha 2: Inteiro \(C\).
Linhas seguintes: Elementos de \(f\) (\(L\) linhas).
Linhas seguintes: Elementos de \(m\) (\(L\) linhas com valores 0 ou 255).

Saída:

Matriz resultante \(L \times C\).

3.12.5.5 📌 Exemplos

Entrada	Saída	Observação
2 3 100 150 200 50 80 120 255 255 0 0 255 255	100 150 0 0 80 120	Máscara seleciona região
1 4 10 20 30 40 255 0 255 0	10 0 30 0	Alternado preservado/zerado

Imagem f

valores 0–255

Máscara m

clique para alternar

Resultado g

g = f AND m

—preservados

—zerados

—% da imagem visível

Legenda da máscara

255

Passante — pixel preservado

Bloqueante — pixel zerado

g(i,j) = f(i,j) & m(i,j)

Figura 3.30: Simulador: Aplicação de Máscara AND Binária

%%writefile EP03_05.py
# Código Python

Writing EP03_05.py

TestSuite("EP03_05.py").run()

✔️ EP03_05.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP03_05.cases

🔍 Testando Python: EP03_05.py
⚠️ EP03_05.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

3.12.6 EP03_06 🌫️ Filtro de Média com Kernel N×N

Em câmeras de veículos autônomos, imagens capturadas sob chuva ou névoa apresentam ruído gaussiano. O filtro de média é amplamente utilizado para sua redução em tempo real, sendo implementado diretamente no ISP (Image Signal Processor) de sensores CMOS (Complementary Metal-Oxide-Semiconductor).

Os sensores CMOS são os sensores de imagem usados na maioria das câmeras modernas (smartphones, webcams, câmeras automotivas etc.). Eles convertem a luz em sinais elétricos, e o ISP processa esses sinais em tempo real — aplicando operações como redução de ruído, balanço de branco e outros ajustes de imagem.

Ver na Figura 3.31 uma simulação deste EP.

3.12.6.1 📋 Diretrizes de Implementação

Dimensões: Ler os inteiros \(L\) (linhas), \(C\) (colunas) e \(N\) (tamanho do kernel, sempre ímpar).
Dados: Ler a matriz de pixels \(f\).
Filtro de Média: Para cada pixel \((i,j)\) interno (sem bordas), calcular:

\[g(i,j) = \text{round}\left(\frac{1}{N^2} \sum_{s=-(r)}^{r} \sum_{t=-(r)}^{r} f(i+s,\, j+t)\right), \quad r = \lfloor N/2 \rfloor\]

Tratamento de Borda: Pixels na borda (onde a janela \(N \times N\) ultrapassa os limites) devem ser copiados diretamente do original sem modificação.
Saída: Exibir a matriz resultante \(L \times C\).

3.12.6.2 📌 Restrições Computacionais

Raio: \(r = \lfloor N/2 \rfloor\) (metade do kernel, inteiro).
Pixels internos: \((i,j)\) com \(r \le i < L-r\) e \(r \le j < C-r\).
Arredondamento: Usar arredondamento matemático antes de converter para inteiro.
Sem clipping: A média de valores \(\in [0,255]\) permanece em \([0,255]\).

3.12.6.3 🧠 Fundamentação Teórica

Tamanho \(N\)	Coeficiente	Pixels na janela	Efeito
3	\(1/9 \approx 0.111\)	9	Suave
5	\(1/25 = 0.04\)	25	Médio
7	\(1/49 \approx 0.020\)	49	Forte

3.12.6.4 📦 Especificação de Entrada e Saída (VPL)

Entrada:

Linha 1: Inteiro \(L\).
Linha 2: Inteiro \(C\).
Linha 3: Inteiro \(N\) (ímpar, \(N \ge 3\)).
Linhas seguintes: Elementos da matriz original.

Saída:

Matriz filtrada \(L \times C\).

3.12.6.5 📌 Exemplos

Entrada	Saída	Observação
3 3 3 10 20 30 40 50 60 70 80 90	10 20 30 40 50 60 70 80 90	Apenas borda (3×3 = borda total)
5 5 3 0 0 0 0 0 0 0 0 0 0 0 0 100 0 0 0 0 0 0 0 0 0 0 0 0	0 0 0 0 0 0 11 11 11 0 0 11 11 11 0 0 11 11 11 0 0 0 0 0 0	Pixel isolado: todos os 9 pixels internos cuja janela 3×3 inclui o valor 100 recebem round(100/9)=11

Tamanho do kernel:

Imagem original f (7×7)

com ruído sal e pimenta

Resultado g (filtro suavizado)

passe o mouse para inspecionar

Legenda

Janela do kernel (vizinhos)

Borda — copiada sem filtro

Pixel inspecionado

Passe o mouse sobre um pixel interno do resultado para ver o cálculo.

Figura 3.31: Simulador: Filtro de Média com Kernel N×N

%%writefile EP03_06.py
# Código Python

Writing EP03_06.py

TestSuite("EP03_06.py").run()

✔️ EP03_06.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP03_06.cases

🔍 Testando Python: EP03_06.py
⚠️ EP03_06.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

3.12.7 EP03_07 🔍 Operador Laplaciano (w4) para Realce de Bordas

Em tomografias de alta resolução, a nitidez das bordas entre tecidos é crítica para diagnóstico. O operador Laplaciano é amplamente utilizado em pipelines de pré-processamento de imagens médicas para realçar automaticamente os contornos anatômicos antes da segmentação, evitando intervenção manual do radiologista.

Ver na Figura 3.32 uma simulação deste EP.

3.12.7.1 📋 Diretrizes de Implementação

Dimensões: Ler os inteiros \(L\) (linhas) e \(C\) (colunas).
Dados: Ler a matriz de pixels \(f\).
Laplaciano (w4): Para cada pixel interno \((i,j)\) com \(1 \le i < L-1\), \(1 \le j < C-1\), calcular:

\[\nabla^2 f(i,j) = f(i-1,j) + f(i+1,j) + f(i,j-1) + f(i,j+1) - 4 \cdot f(i,j)\]

Realce: Calcular a imagem realçada:

\[g(i,j) = \text{clip}(f(i,j) - \nabla^2 f(i,j))\]

Borda: Pixels na borda são copiados diretamente: \(g(i,j) = f(i,j)\).
Saída: Exibir a matriz realçada \(L \times C\).

3.12.7.2 📌 Restrições Computacionais

Kernel w4: \(\begin{bmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{bmatrix}\) — apenas 4-vizinhos.
Saturação: \(\text{clip}(x) = \max(0, \min(255, x))\) aplicado ao resultado do realce.
Sem arredondamento: O Laplaciano usa apenas somas/subtrações de inteiros.

3.12.7.3 🧠 Fundamentação Teórica

Região	\(\nabla^2 f\)	Efeito do Realce
Uniforme	\(\approx 0\)	Sem alteração
Borda crescente	\(< 0\)	Pixel clareado
Borda decrescente	\(> 0\)	Pixel escurecido

3.12.7.4 📦 Especificação de Entrada e Saída (VPL)

Entrada:

Linha 1: Inteiro \(L\).
Linha 2: Inteiro \(C\).
Linhas seguintes: Elementos da matriz original.

Saída:

Matriz realçada \(L \times C\).

3.12.7.5 📌 Exemplos

Entrada	Saída	Observação
3 3 0 0 0 0 100 0 0 0 0	0 0 0 0 255 0 0 0 0	Pico isolado: lap=−400, g=100−(−400)=500 → clip=255
3 3 50 50 50 50 50 50 50 50 50	50 50 50 50 50 50 50 50 50	Região uniforme: Laplaciano=0, sem alteração

Variante:

① Imagem original f

degrau com ruído leve

→

③ Resultado g

g = f − ∇²f

② Laplaciano ∇²f

bordas detectadas (±128 shift)

Kernel w4

−4

∇²f = T+B+L+R − 4·f

Legenda

4-vizinhos do kernel

Pixel central inspecionado

Borda — copiada sem filtro

Passe o mouse sobre um pixel interno do resultado para detalhar a equação.

Figura 3.32: Simulador: Operador Laplaciano (w4) para Realce de Bordas

%%writefile EP03_07.py
# Código Python

Writing EP03_07.py

TestSuite("EP03_07.py").run()

✔️ EP03_07.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP03_07.cases

🔍 Testando Python: EP03_07.py
⚠️ EP03_07.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

3.12.8 EP03_08 🧭 Gradiente de Sobel: Gx e Gy

Em robôs exploradores de Marte (como o Perseverance), a detecção de obstáculos é realizada em tempo real por câmeras estereoscópicas. O operador de Sobel calcula o gradiente direcional da cena e é utilizado no algoritmo de detecção de bordas para identificar rochas, fissuras e desníveis do terreno que possam comprometer a navegação.

Ver na Figura 3.33 uma simulação deste EP.

3.12.8.1 📋 Diretrizes de Implementação

Dimensões: Ler os inteiros \(L\) (linhas) e \(C\) (colunas).
Dados: Ler a matriz \(f\).
Gx e Gy: Para cada pixel interno \((i,j)\) com \(1 \le i < L-1\), \(1 \le j < C-1\):

\[G_x(i,j) = [f(i-1,j+1) + 2f(i,j+1) + f(i+1,j+1)] - [f(i-1,j-1) + 2f(i,j-1) + f(i+1,j-1)]\]

\[G_y(i,j) = [f(i+1,j-1) + 2f(i+1,j) + f(i+1,j+1)] - [f(i-1,j-1) + 2f(i-1,j) + f(i-1,j+1)]\]

Magnitude: \(|\nabla f(i,j)| = \text{clip}(\text{round}(\sqrt{G_x^2 + G_y^2}))\).
Borda: Pixels de borda recebem magnitude 0.
Saída: Exibir a magnitude \(L \times C\).

3.12.8.2 📌 Restrições Computacionais

Arredondamento: Aplicar round antes de converter para inteiro.
Saturação: \(\text{clip}(x) = \max(0, \min(255, x))\).
Raiz quadrada: Usar \(\sqrt{G_x^2 + G_y^2}\) (não a aproximação \(|G_x| + |G_y|\)).

3.12.8.3 🧠 Fundamentação Teórica

Operador	Detecta	Coeficientes diagonais
\(G_x\)	Bordas verticais	\(\pm 1\)
\(G_y\)	Bordas horizontais	\(\pm 1\)
\(\|\nabla f\|\)	Todas as bordas	Combinado

3.12.8.4 📦 Especificação de Entrada e Saída (VPL)

Entrada:

Linha 1: Inteiro \(L\).
Linha 2: Inteiro \(C\).
Linhas seguintes: Elementos da matriz.

Saída:

Magnitude do gradiente, matriz \(L \times C\).

3.12.8.5 📌 Exemplos

Entrada	Saída	Observação
3 3 0 0 0 0 0 0 0 0 0	0 0 0 0 0 0 0 0 0	Imagem nula: gradiente zero
3 3 0 0 255 0 0 255 0 0 255	0 0 0 0 255 0 0 0 0	Borda vertical central: Gx alto

Kernels de Sobel:

−1

−2

−1

−2

−1

Imagem original f

5 × 5 pixels

→

|∇f| magnitude

√(Gx² + Gy²)

Gx — gradiente horizontal

azul escuro = neg · branco = zero · azul vivo = pos

⊕

Gy — gradiente vertical

âmbar escuro = neg · branco = zero · âmbar vivo = pos

Legenda

Vizinhança 3×3 inspecionada

Pixel central

Borda — forçada para 0

Passe o mouse sobre um pixel interno da magnitude para ver a decomposição Gx e Gy.

Figura 3.33: Simulador: Gradiente de Sobel: Gx e Gy

%%writefile EP03_08.py
# Código Python

Writing EP03_08.py

TestSuite("EP03_08.py").run()

✔️ EP03_08.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP03_08.cases

🔍 Testando Python: EP03_08.py
⚠️ EP03_08.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

3.12.9 EP03_09 📡 Filtro da Mediana 3×3

Imagens de radar de abertura sintética (SAR) usadas em monitoramento ambiental e militar sofrem de um tipo específico de ruído chamado speckle, que possui características similares ao ruído sal e pimenta. O filtro da mediana é o método padrão de remoção desse ruído porque preserva as bordas das estruturas enquanto elimina os pontos espúrios.

Ver na Figura 3.34 uma simulação deste EP.

3.12.9.1 📋 Diretrizes de Implementação

Dimensões: Ler os inteiros \(L\) (linhas) e \(C\) (colunas).
Dados: Ler a matriz de pixels \(f\).
Filtro da Mediana 3×3: Para cada pixel interno \((i,j)\) com \(1 \le i < L-1\), \(1 \le j < C-1\):
- Coletar os 9 pixels da vizinhança \(3 \times 3\): \(\{f(i+s, j+t) : s,t \in \{-1,0,1\}\}\).
- Ordenar os 9 valores em ordem crescente.
- Atribuir \(g(i,j)\) ao valor central (posição índice 4, considerando índice 0).

\[g(i,j) = \text{mediana}\{f(i+s, j+t) : s,t \in \{-1,0,1\}\}\]

Borda: Copiar diretamente: \(g(i,j) = f(i,j)\).
Saída: Exibir a matriz filtrada \(L \times C\).

3.12.9.2 📌 Restrições Computacionais

Janela: Sempre \(3 \times 3 = 9\) elementos.
Mediana: O elemento central da sequência ordenada (índice 4 de 0 a 8).
Sem clipping: A mediana de valores em \([0, 255]\) permanece em \([0, 255]\).
Não linear: O filtro mediana não pode ser expresso como convolução linear.

3.12.9.3 🧠 Fundamentação Teórica

Ruído	Filtro de Média	Filtro de Mediana
Sal e pimenta (0 ou 255)	Espalha o ruído	Remove sem distorcer bordas
Gaussiano	Reduz eficazmente	Reduz parcialmente

3.12.9.4 📦 Especificação de Entrada e Saída (VPL)

Entrada:

Linha 1: Inteiro \(L\).
Linha 2: Inteiro \(C\).
Linhas seguintes: Elementos da matriz.

Saída:

Matriz filtrada \(L \times C\).

3.12.9.5 📌 Exemplos

Entrada	Saída	Observação
3 3 100 100 100 100 0 100 100 100 100	100 100 100 100 100 100 100 100 100	Ponto preto eliminado: mediana de 8×100+1×0 = 100
3 3 50 50 50 50 255 50 50 50 50	50 50 50 50 50 50 50 50 50	Ponto branco (sal) eliminado

Ruído sal (255) e pimenta (0) — ~30% dos pixels internos afetados

Imagem f — com ruído

sal (255) e pimenta (0) visíveis

Resultado g — sem ruído

passe o mouse para inspecionar

Vetor de vizinhança 3×3 — ordenado

passe o mouse num pixel interno do resultado para ver

—

Legenda

Janela 3×3 capturada

Pixel central inspecionado

Borda — copiada sem filtro

Mediana (posição central)

Ruído (0 ou 255) — eliminado

Passe o mouse sobre um pixel interno do resultado para ver o processo de ordenação.

Figura 3.34: Simulador: Filtro da Mediana 3×3

%%writefile EP03_09.py
# Código Python

Writing EP03_09.py

TestSuite("EP03_09.py").run()

✔️ EP03_09.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP03_09.cases

🔍 Testando Python: EP03_09.py
⚠️ EP03_09.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

3.12.10 EP03_10 ✨ Unsharp Masking (USM)

Em sistemas de digitalização de documentos históricos e obras de arte, a nitidez das imagens é fundamental para leitura de textos manuscritos e detalhes ornamentais. O Unsharp Masking (USM) é o algoritmo de realce de nitidez padrão utilizado em scanners profissionais e softwares como Adobe Photoshop, controlado pelo parâmetro \(k\) que determina a intensidade do realce.

Ver na Figura 3.35 uma simulação deste EP.

3.12.10.1 📋 Diretrizes de Implementação

Dimensões: Ler os inteiros \(L\) (linhas) e \(C\) (colunas).
Parâmetro: Ler o valor real \(k\) (intensidade do realce, \(k \ge 0\)).
Dados: Ler a matriz de pixels \(f\).
Suavização: Calcular \(\bar{f}\) com filtro de média \(3\times3\) (apenas pixels internos; bordas mantidas):

\[\bar{f}(i,j) = \frac{1}{9} \sum_{s=-1}^{1} \sum_{t=-1}^{1} f(i+s, j+t)\]

Máscara de alta frequência: \(m(i,j) = f(i,j) - \bar{f}(i,j)\).
Realce USM: Para cada pixel interno:

\[g(i,j) = \text{clip}\left(\text{round}\left(f(i,j) + k \cdot m(i,j)\right)\right)\]

Borda: \(g(i,j) = f(i,j)\) (cópia direta).
Saída: Exibir a matriz realçada \(L \times C\).

3.12.10.2 📌 Restrições Computacionais

Arredondamento: Aplicar round antes do clipping.
Saturação: \(\text{clip}(x) = \max(0, \min(255, x))\).
Operações em float: Calcular \(\bar{f}\) e \(m\) em ponto flutuante antes de arredondar o resultado final.
\(k = 0\): Sem realce — a saída é idêntica à entrada (exceto pelas bordas).

3.12.10.3 🧠 Fundamentação Teórica

Etapa	Operação	Descrição
1	\(\bar{f} = f * \frac{1}{9}\mathbf{1}_{3\times3}\)	Suavização (baixas frequências)
2	\(m = f - \bar{f}\)	Máscara (altas frequências)
3	\(g = \text{clip}(\text{round}(f + k \cdot m))\)	Realce ponderado

3.12.10.4 📦 Especificação de Entrada e Saída (VPL)

Entrada:

Linha 1: Inteiro \(L\).
Linha 2: Inteiro \(C\).
Linha 3: Real \(k\).
Linhas seguintes: Elementos da matriz original.

Saída:

Matriz realçada \(L \times C\).

3.12.10.5 📌 Exemplos

Entrada	Saída	Observação
3 3 0.0 100 100 100 100 100 100 100 100 100	100 100 100 100 100 100 100 100 100	k=0: sem realce
3 3 1.0 50 50 50 50 200 50 50 50 50	50 50 50 50 255 50 50 50 50	k=1: pixel central realçado e saturado

Fator de ganho k: k = 1.0 0 = sem realce · 1 = USM padrão · >1 = hiperrealce

① Imagem original f

5 × 5 pixels

→

④ Resultado g

g = f + 1.0·m

② Desfocado f̄

média 3 × 3

→

③ Máscara m

m = f − f̄ (altas freq.)

Legenda

Vizinhança 3×3

Pixel inspecionado

Borda — copiada

Máscara positiva

Máscara negativa

Passe o mouse sobre um pixel interno do resultado para rastrear o pipeline completo.

Figura 3.35: Simulador: Unsharp Masking (USM)

%%writefile EP03_10.py
# Código Python

Writing EP03_10.py

TestSuite("EP03_10.py").run()

✔️ EP03_10.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP03_10.cases

🔍 Testando Python: EP03_10.py
⚠️ EP03_10.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.

3.1 Objetivos

3.2 Operações em Nível de Intensidade

3.2.1 Preparando o Ambiente Prático

3.2.2 Operações Aritméticas

3.2.3 Mistura Ponderada (Alpha Blending)

3.2.4 Operações Lógicas e Máscaras Bit a Bit

3.3 Histograma de Imagens

3.3.1 Equalização de Histograma

3.3.2 Especificação de Histograma

3.4 Fundamentos Espaciais: Vizinhança, Convolução e Kernels

3.4.1 Vizinhança

3.4.2 Tratamento de Bordas

3.4.3 Correlação e Convolução

3.4.4 Correlação vs. Convolução no OpenCV

3.4.4.1 Correlação (OpenCV: cv2.filter2D)

3.4.4.2 Convolução

3.4.5 O Papel do Kernel

3.4.6 Exemplo Numérico: Correlação Passo a Passo

3.5 Filtragem Espacial de Suavização

3.5.1 Filtro de Média (Box Filter)

3.5.2 Filtro Gaussiano

3.6 Filtragem Espacial de Realce

3.6.1 Laplaciano

3.6.2 Operador de Sobel

3.6.3 Operador de Prewitt

3.6.4 Unsharp Masking (USM)

3.6.5 Detector de Canny

3.7 Filtros de Ordem: Filtro da Mediana

3.7.1 Ruído Impulsivo: Sal e Pimenta

3.7.2 Filtro da Mediana

3.8 Aplicação Prática: Pré-processamento para Segmentação

3.9 Resumo

3.10 🤖 Uso do Gemini Notebook como Tutor Complementar

⚠️ Aviso sobre Conteúdo Gerado por IA

3.11 Lista de Exercícios

Referências do Capítulo

3.12 💻 Parte Prática com Exercícios de Programação

🎯 Objetivo deste Caderno

Download

Executando os Testes

3.12.1 EP03_01 ➕ Adição Saturada de Constante

3.12.1.1 📋 Diretrizes de Implementação

3.12.1.2 📌 Restrições Computacionais

3.12.1.3 🧠 Fundamentação Teórica

3.12.1.4 📦 Especificação de Entrada e Saída (VPL)

3.12.1.5 📌 Exemplos

3.12.2 EP03_02 🔀 Alpha Blending de Duas Imagens

3.12.2.1 📋 Diretrizes de Implementação

3.12.2.2 📌 Restrições Computacionais

3.12.2.3 🧠 Fundamentação Teórica

3.12.2.4 📦 Especificação de Entrada e Saída (VPL)

3.12.2.5 📌 Exemplos

3.12.3 EP03_03 🎭 Inversão de Imagem (Negativo Fotográfico)

3.12.3.1 📋 Diretrizes de Implementação

3.12.3.2 📌 Restrições Computacionais

3.12.3.3 🧠 Fundamentação Teórica

3.12.3.4 📦 Especificação de Entrada e Saída (VPL)

3.12.3.5 📌 Exemplos

3.12.4 EP03_04 📊 Equalização de Histograma (L bits)

3.12.4.1 📋 Diretrizes de Implementação

3.12.4.2 📌 Restrições Computacionais

3.12.4.3 🧠 Fundamentação Teórica

3.12.4.4 📦 Especificação de Entrada e Saída (VPL)

3.12.4.5 📌 Exemplos

3.12.5 EP03_05 🔲 Aplicação de Máscara AND Binária

3.12.5.1 📋 Diretrizes de Implementação

3.12.5.2 📌 Restrições Computacionais

3.12.5.3 🧠 Fundamentação Teórica

3.12.5.4 📦 Especificação de Entrada e Saída (VPL)

3.12.5.5 📌 Exemplos

Simulador de máscara AND binária: aplica operação AND pixel a pixel entre imagem e máscara interativa.

3.12.6 EP03_06 🌫️ Filtro de Média com Kernel N×N

3.12.6.1 📋 Diretrizes de Implementação

3.12.6.2 📌 Restrições Computacionais

3.12.6.3 🧠 Fundamentação Teórica

3.12.6.4 📦 Especificação de Entrada e Saída (VPL)

3.12.6.5 📌 Exemplos

Simulador de filtro de média com kernel 3×3 ou 5×5: passe o mouse nas células do resultado para visualizar a janela de vizinhança.

3.12.7 EP03_07 🔍 Operador Laplaciano (w4) para Realce de Bordas

3.12.7.1 📋 Diretrizes de Implementação

3.4.4.1 Correlação (OpenCV: `cv2.filter2D`)
