Este capítulo aprofunda a compreensão da imagem digital, transitando da natureza física da captura para a sua representação matemática discreta. Investigamos como a luz se torna dado e como a organização espacial dos pixels define as relações de vizinhança e conectividade essenciais para algoritmos avançados de Visão Computacional.
Ao final deste capítulo, você será capaz de:

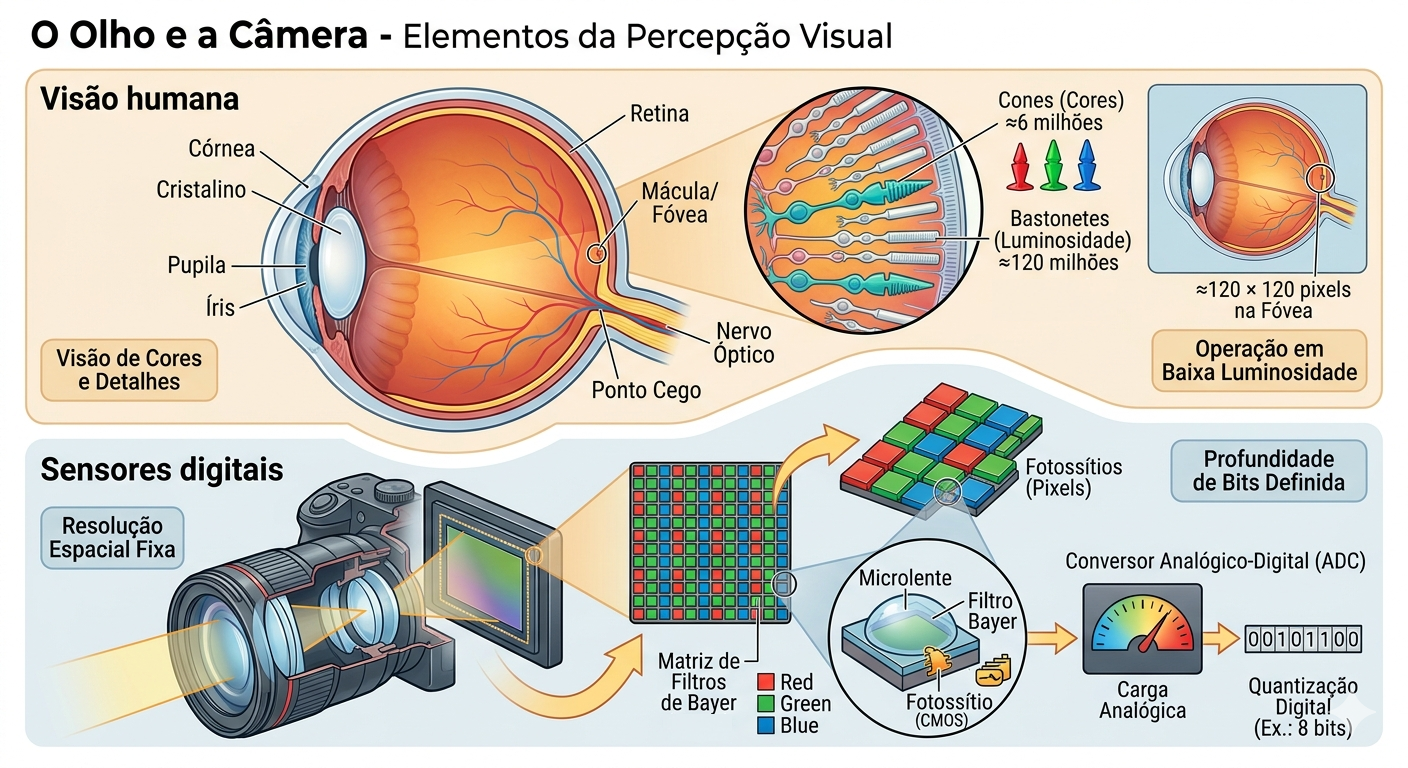

A formação de uma imagem digital começa com a captura da luz refletida pelos objetos. Como ilustrado na Figura 2.1, tanto o olho humano quanto as câmeras digitais seguem princípios ópticos semelhantes para focar a luz em uma superfície sensível, embora utilizem mecanismos biológicos e eletrônicos distintos para a transdução do sinal.
O olho funciona como um sistema óptico complexo: a luz atravessa a córnea, o humor aquoso, a pupila (controlada pela íris) e o cristalino — que ajusta o foco dinamicamente — até atingir a retina. Na retina, encontram-se os fotorreceptores: os cones (≈6 milhões), concentrados na fóvea, são responsáveis pela visão de cores e detalhes, enquanto os bastonetes (≈120 milhões) garantem a visão em baixa luminosidade (visão escotópica), detectando apenas intensidades de cinza. O ponto cego é a região de onde parte o nervo óptico, carecendo de receptores.
Nas câmeras, os sensores de imagem desempenham o papel da retina. Os dois tipos mais comuns são o CCD (Charge-Coupled Device - Dispositivo de Carga Acoplada) e o CMOS (Complementary Metal-Oxide-Semiconductor - Semicondutor de Óxido Metálico Complementar). O sensor é composto por uma matriz de fotossítios (pixels) que acumulam carga elétrica proporcional à luz incidente.
Para a reconstrução de cores, utiliza-se o Filtro de Bayer, uma matriz de filtros coloridos que permite que cada pixel capture apenas uma componente de cor: vermelho, verde ou azul (RGGB - Red, Green, Green, Blue). Posteriormente, um ADC (Analog-to-Digital Converter - Conversor Analógico-Digital) quantiza essa carga em valores numéricos, definidos por uma profundidade de bits (ex.: 8 bits, resultando em 256 níveis de intensidade).
Curiosidade: Embora o olho humano tenha milhões de receptores, a resolução de alta definição é restrita à fóvea (visão central), equivalente a aproximadamente 120 × 120 pixels. A percepção de uma cena completa em alta resolução é fruto de um intenso pós-processamento realizado pelo cérebro.
Enquanto os sensores digitais capturam a intensidade da luz de forma linear e objetiva, o sistema visual humano interpreta a cena com base em contexto, experiências prévias e mecanismos biológicos de sobrevivência. As ilusões de ótica não são “erros” do olho, mas evidências do intenso pós-processamento cerebral realizado no córtex visual.

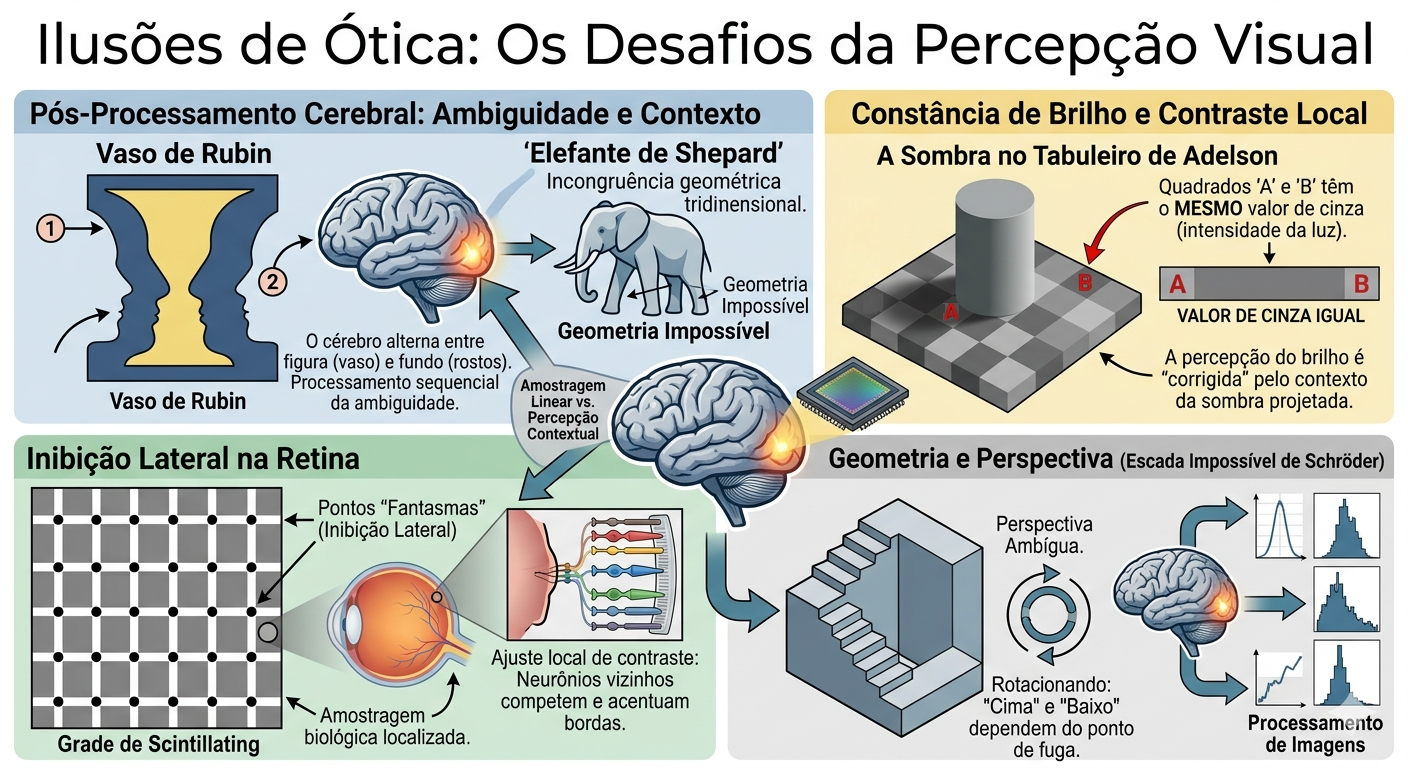

O cérebro busca constantemente dar sentido a padrões ambíguos. No exemplo do Vaso de Rubin (veja a Figura 2.2), a percepção alterna entre a figura (vaso) e o fundo (dois rostos), demonstrando que não conseguimos processar ambas as interpretações simultaneamente. Já a ilusão do Elefante de Shepard brinca com a nossa incapacidade de reconciliar linhas de contorno que sugerem volume em posições logicamente impossíveis.
Muitas ilusões decorrem da inibição lateral, mecanismo pelo qual neurônios vizinhos na retina competem entre si para realçar bordas. Na Grade de Scintillating, pontos escuros “fantasmas” parecem surgir nas interseções brancas devido a esse processamento local de contraste.
A ilusão da Sombra no Tabuleiro de Adelson é talvez a mais impactante para a Visão Computacional: o quadrado “A” e o quadrado “B” possuem exatamente o mesmo valor de cinza no sensor (ou arquivo digital), mas o cérebro “corrige” o brilho de “B” por entender que ele está sob uma sombra projetada, percebendo-o como mais claro.
A percepção de profundidade pode ser enganada por construções geométricas que desafiam a lógica tridimensional a partir de um ângulo de visão específico. A Escada de Schröder utiliza a ambiguidade da perspectiva para criar um objeto que parece subir ou descer dependendo de como é observado, evidenciando como a nossa interpretação de “cima” e “baixo” depende do ponto de fuga.
Uma imagem pode ser modelada como o produto de duas funções:
\[ f(x,y) = i(x,y) \cdot r(x,y) \tag{2.1}\]
onde:
Na prática, as duas componentes variam em faixas distintas: \(i(x,y)\) varia lentamente no espaço, enquanto \(r(x,y)\) pode variar rapidamente (texturas, bordas). O processamento de imagens frequentemente tenta separar ou compensar essas componentes (ex.: correção de iluminação não uniforme).
Para transformar uma cena contínua em uma imagem digital, dois processos são necessários.
A amostragem consiste em medir o valor da função \(f(x,y)\) em pontos igualmente espaçados, formando uma matriz de \(M\) linhas (altura) e \(N\) colunas (largura). Cada elemento dessa matriz é um pixel. A resolução espacial é dada por \(M \times N\). Quanto maior a resolução, mais detalhes espaciais são preservados, mas maior também o custo computacional e de armazenamento.
A quantização associa a cada pixel um valor numérico discreto, geralmente representado por um inteiro de \(b\) bits. A profundidade de bits define o número de níveis de intensidade: \(2^b\). Imagens em tons de cinza costumam usar 8 bits (256 níveis). Imagens coloridas usam três canais de 8 bits (24 bits no total).
Ilustração: Se usarmos apenas 1 bit por pixel (preto e branco), perdemos todos os tons intermediários. Com 2 bits (4 níveis) já se percebe degradês grosseiros. Com 8 bits, o olho humano dificilmente percebe a discretização (visão contínua).
Erro de quantização é a diferença entre o valor analógico real e o valor discreto atribuído. Ele se manifesta como ruído de quantização, visível em regiões com gradiente suave quando se usa poucos bits (efeito de “posterização”).
Os experimentos a seguir mostram como a redução da resolução espacial (subamostragem) e da profundidade de bits degradam a qualidade visual. Use o código para explorar diferentes fatores e níveis de cinza.
import os, importlib, urllib.request
import numpy as np
import matplotlib.pyplot as plt
import cv2
# Baixar morph.py se necessário
BASE_URL = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph"
for f in ["morph.py"]:
if not os.path.exists(f):
urllib.request.urlretrieve(f"{BASE_URL}/{f}", f)
import morph
importlib.reload(morph)
from morph import mm
print("✅ Ambiente pronto")✅ Ambiente pronto# Carregar imagem de exemplo
base = "https://upload.wikimedia.org/wikipedia/commons"
arquivo = (
"Area_de_Prote%C3%A7%C3%A3o_Ambiental_"
"Quilombos_do_M%C3%A9dio_Ribeira_-_Thomas-"
"Fuhrmann_%282023-_02%29_Malacoptila_striata.jpg"
)
url = f"{base}/c/c5/{arquivo}"
caminho = "imagens/barbudo-rajado.jpg"
if not os.path.exists(caminho):
os.makedirs("imagens", exist_ok=True)
img_pil = mm.read(url, pil=True) # retorna PIL Image com EXIF
mm.write(img_pil, caminho) # salva preservando EXIF
else:
img_pil = mm.read(caminho, pil=True)
img_numpy = np.array(img_pil)
exif = img_pil._getexif() # agora funciona — img_pil é PIL Image
img_color = mm.read(url)
img_gray0 = mm.gray(img_color)
print(f"Imagem original: {img_color.shape}")
print(f"Tipo da imagem: {type(img_color)}")Imagem original: (3067, 2047, 3)

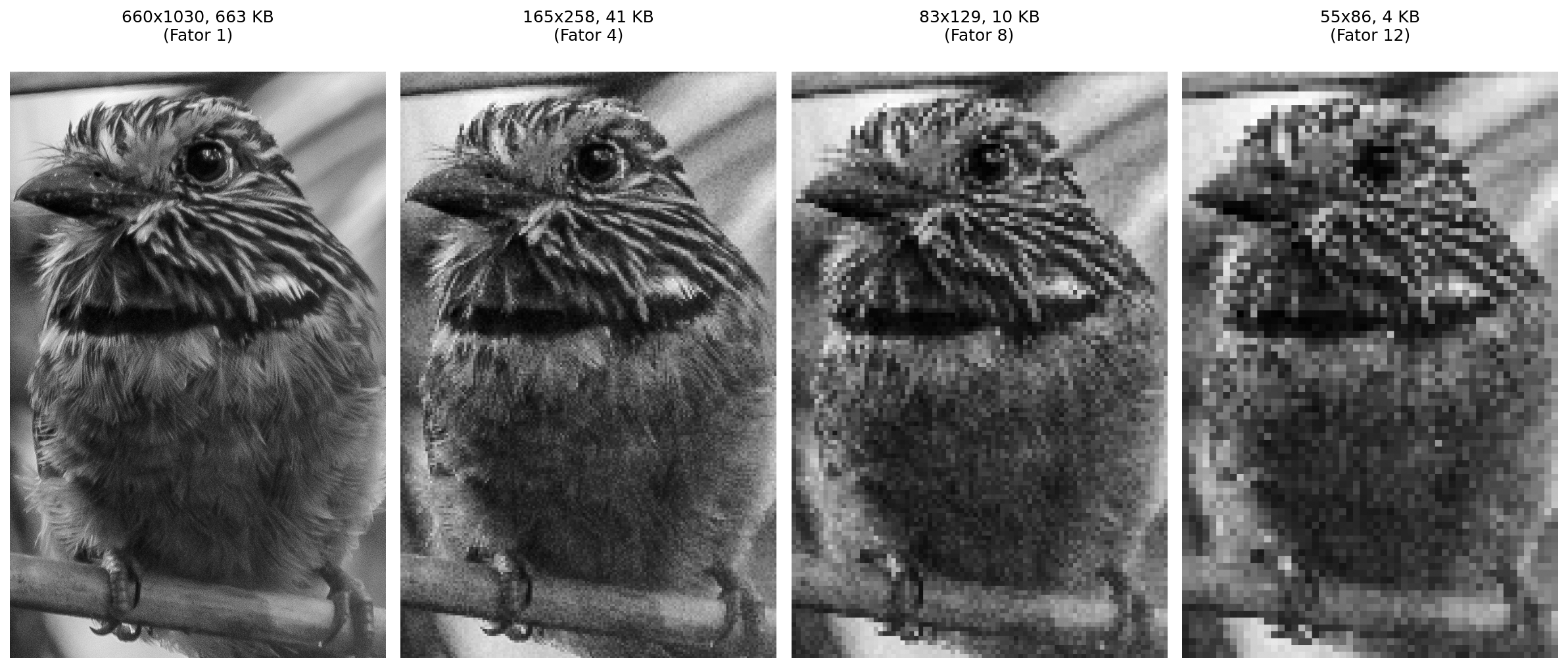

Tipo da imagem: <class 'numpy.ndarray'>O experimento apresentado na Figura 2.3 ilustra o compromisso entre a resolução espacial e o custo de armazenamento em memória. O código utiliza a técnica de subamostragem por fatiamento (slicing) para reduzir a matriz original de pixels conforme um fator \(f\), resultando em uma economia drástica de memória — por exemplo, um fator \(f=8\) reduz o tamanho do dado em 64 vezes (\(8^2\)). Para fins de comparação visual, as imagens reduzidas são restauradas às dimensões originais (\(512 \times 512\)) através da interpolação por vizinho mais próximo (nearest). Este processo não recupera a informação perdida, mas torna evidente o efeito de aliasing e a estrutura de blocos (pixelização) gerada pela baixa densidade de dados da matriz amostrada.
def subsample_simple(image, f):
# Subamostragem via fatiamento (slicing)
reduced = image[::f, ::f]
# Cálculo de memória em KB
mem_kb = reduced.nbytes / 1024
label = f"{reduced.shape[1]}x{reduced.shape[0]}, {int(mem_kb)} KB\n(Fator {f})"
# Restaura o tamanho para visualização (H, W originais)
res = mm.resize(reduced, (image.shape[1], image.shape[0]), method='nearest')
return res, label
factors = [1, 4, 8, 12]
img_gray =img_gray0[820:1850, 890:1550] # Recorte para melhor visualização dos detalhes
# Gera os resultados e separa em listas para o mm.show
results = [subsample_simple(img_gray, f) for f in factors]
imgs_list = [r[0] for r in results]
titles_list = [r[1] for r in results]
mm.show(imgs_list, titles=titles_list, cols=4, figsize=(16, 12))

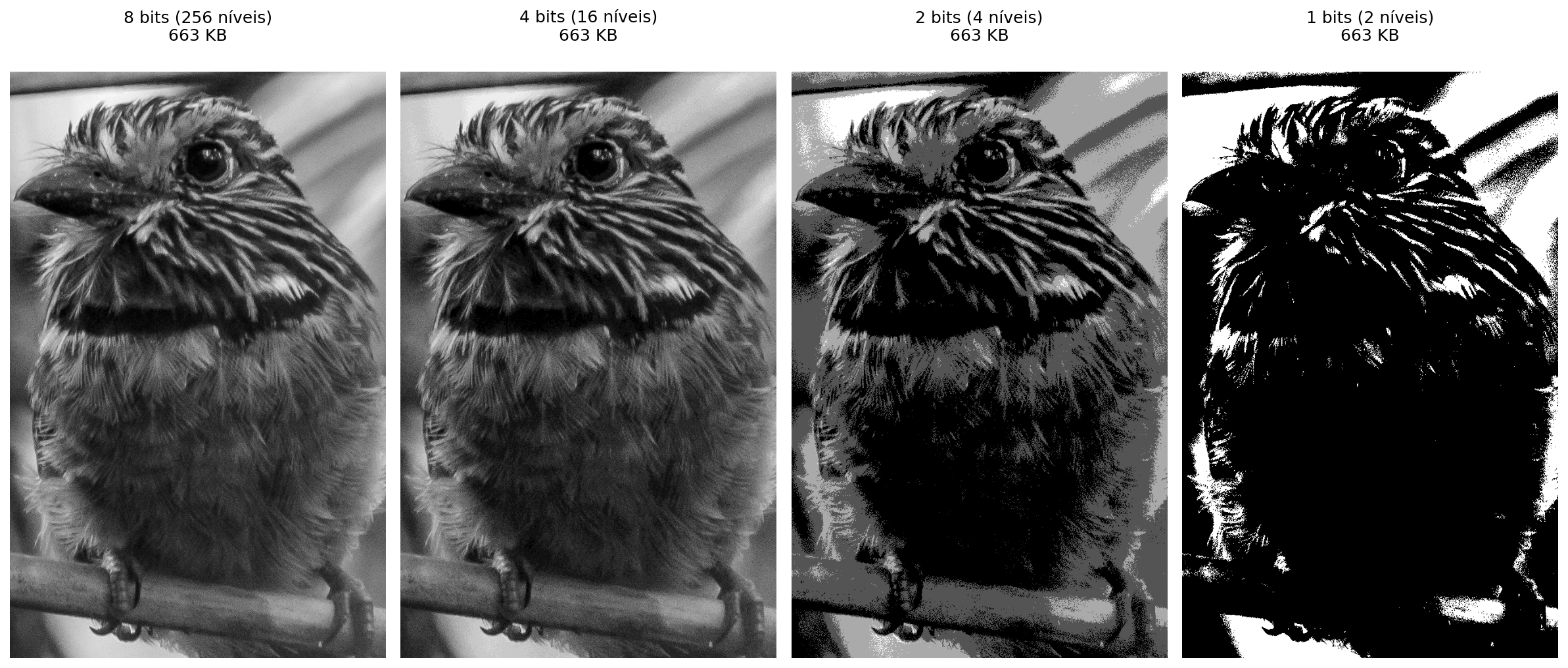

O experimento na Figura 2.4 foca na quantização de intensidade, o processo de discretização da amplitude da função \(f(x,y)\). Enquanto a subamostragem afeta a grade espacial, a redução da profundidade de bits limita a quantidade de tons de cinza disponíveis para representar o brilho.
Ao reduzir a profundidade de 8 bits (256 níveis) para valores menores, surge o efeito de posterização, onde os gradientes suaves de uma cena são substituídos por transições abruptas. No limite de 1 bit, a imagem torna-se estritamente binária, preservando apenas a silhueta e perdendo detalhes de textura e volume.
uint8), independentemente de o valor real ser apenas 0 ou 1.def quantize_simple(image, bits):
"""Reduz a profundidade de bits e calcula metadados de memória."""
levels = 2 ** bits
# Normalização e quantização uniforme
quantized = (np.floor(image / 256 * levels) / levels * 255).astype(np.uint8)
# Cálculo de memória em KB
mem_kb = quantized.nbytes / 1024
label = f"{bits} bits ({levels} níveis)\n{int(mem_kb)} KB"
return quantized, label
# Lista de bits para teste (8 é o padrão, 1 é o binário)
bits_test = [8, 4, 2, 1]
# Gera os resultados e separa em listas para o mm.show
results_q = [quantize_simple(img_gray, b) for b in bits_test]
imgs_q = [r[0] for r in results_q]
titles_q = [r[1] for r in results_q]
mm.show(imgs_q, titles=titles_q, cols=4, figsize=(16, 12))
# Exemplo de compactação real para economia de memória
import numpy as np
# Imagem binária em uint8 (512x512)
img_uint8 = np.zeros((512, 512), dtype=np.uint8)
print(f"Tamanho uint8: {img_uint8.nbytes / 1024} KB") # 256 KB
# Imagem compactada (Bit-packing)
img_packed = np.packbits(img_uint8)
print(f"Tamanho Compactado: {img_packed.nbytes / 1024} KB") # 32 KBTamanho uint8: 256.0 KB
Tamanho Compactado: 32.0 KBA limitação de tipos de dados menores que um byte no ecossistema Python/NumPy deve-se à arquitetura de hardware, que endereça a memória em blocos de 8 bits (Bytes). Para que se mantenha a compatibilidade com o OpenCV e se garanta a eficiência, mapeiam-se até mesmo elementos binários para contêineres de 1 byte (uint8 ou bool8).
Embora linguagens como ANSI C permitam a compactação de 8 pixels por byte (bit-packing), tal abordagem exige a descompactação constante para cálculos e impõe alta complexidade na manipulação de ponteiros. Conforme a Tabela 2.1, privilegia-se o uso de uint8 pela facilidade no acesso a vizinhos e pela versatilidade em transformações geométricas. Além disso, métodos nativos do NumPy e OpenCV executam o processamento internamente em baixo nível (C/C++), o que torna operações vetorizadas mais rápidas do que implementações manuais com laços aninhados em Python.
| Característica | Python (NumPy/OpenCV) | ANSI C (Bit-packing) |
|---|---|---|
| Menor Unidade | 1 Byte (8 bits) | 1 Bit |
| Memória (Binária) | 256 KB (para 512x512) | 32 KB (para 512x512) |
| Velocidade | Alta (Vetorização em C) | Variável (Lenta se houver bit-shift) |
| Complexidade | Baixa: Métodos prontos | Alta: Ponteiros e Máscaras |
Os pixels não são elementos isolados; suas posições relativas definem importantes conceitos para processamento.
Dado um pixel de coordenadas \((x,y)\), definem-se dois tipos principais de vizinhança (para imagens em \(grid\) retangular):
A escolha da vizinhança influencia operações como detecção de bordas, cálculo de gradientes e conectividade.
# Criação de uma matriz 3x3 para exemplo topológico
viz = np.zeros((3, 3), dtype='uint8')
# Pixel central (p)
viz[1, 1] = 150
# Definindo Vizinhança-4 (N4) com valor diferente para destaque
viz[0, 1] = viz[2, 1] = viz[1, 0] = viz[1, 2] = 255
# Exibição da matriz para análise de coordenadas
mm.drawImagePlt(viz, scale=40)
Dois pixels são adjacentes se estão em contato segundo uma vizinhança definida e satisfazem um critério de valor (ex.: mesmo nível de intensidade). Uma conectividade define uma relação de equivalência entre pixels que formam uma região conexa. Um caminho é uma sequência de pixels adjacentes.
A conectividade-4 e conectividade-8 podem produzir resultados diferentes na segmentação e no cálculo de componentes conexas (etiquetagem). Por exemplo, um padrão de tabuleiro de xadrez pode ser completamente desconexo em 4-vizinhança, mas totalmente conexo em 8-vizinhança.
As métricas de distância são fundamentais para quantificar a proximidade física e a conectividade entre os elementos que compõem a grade digital. Conforme demonstrado na Tabela 2.2, a escolha da métrica define o custo de deslocamento entre pixels e altera o comportamento de algoritmos de segmentação e análise morfológica.
Para medir a distância entre dois pixels \(p(x_1, y_1)\) e \(q(x_2, y_2)\), utilizam-se diferentes funções métricas que impõem restrições de movimento distintas sobre o grid:
| Métrica | Definição | Interpretação |
|---|---|---|
| Euclidiana | \(\sqrt{(x_1-x_2)^2 + (y_1-y_2)^2}\) | Distância em linha reta (contínua) |
| Manhattan (City block) | \(|x_1-x_2| + |y_1-y_2|\) | Movimentos horizontais + verticais |
| Chebyshev (Tabuleiro) | \(\max(|x_1-x_2|, |y_1-y_2|)\) | Movimentos incluindo diagonais |
Essas distâncias são aplicadas em diversos contextos de PDI, incluindo algoritmos de interpolação geométrica, transformadas de distância, crescimento de regiões e análise de formas.
Considerando dois pixels com deslocamentos relativos \(\Delta x = 3\) e \(\Delta y = 4\):
A escolha do formato de arquivo é um passo decisivo no fluxo de processamento, pois determina como os dados de amostragem e quantização serão preservados ou descartados. Conforme se apresenta na Tabela 2.3, cada extensão equilibra de forma distinta a fidelidade dos dados e a eficiência de armazenamento.
As imagens digitais podem ser armazenadas em diversos formatos, cada um com características que impactam o processamento posterior:
| Formato | Características | Uso típico |
|---|---|---|
| PGM | Formato simples de mapa de cinzas (texto ou binário). | Pesquisa acadêmica e ferramentas Unix. |
| BMP | Não comprimido (ou compressão simples). | Windows, aplicações legado. |
| PNG | Compressão sem perdas (lossless). | Web, imagens com transparência. |
| JPEG | Compressão com perdas (lossy), ideal para fotografias. | Fotos, imagens médicas (uso moderado). |
| TIFF | Suporta múltiplas camadas e compressão variada. | Editoração, arquivamento. |
| RAW | Dados brutos (sensor ou matriz sem cabeçalho). | Fotografia profissional e exames médicos. |
Os metadados de uma imagem incluem parâmetros como largura, altura, profundidade de bits e codificação de cor. Em formatos científicos, preservam-se também informações de calibração e detalhes da captura. Ao utilizar-se a função mm.read(), a biblioteca morph preserva automaticamente esses dados para que se respeitem as propriedades originais da imagem.
Em contextos científicos e hospitalares, privilegia-se o padrão DICOM para garantir que não haja perda de precisão diagnóstica. Repositórios públicos como o The Cancer Imaging Archive (TCIA), o Alzheimer’s Disease Neuroimaging Initiative (ADNI) e o PhysioNet disponibilizam vastos conjuntos de dados neste formato, incluindo metadados clínicos anonimizados que são essenciais para a investigação científica.
Diferente da matriz de pixels pura obtida pela leitura convencional — como na imagem do pássaro apresentada no início deste capítulo —, o uso do argumento info=True no método mm.read() altera a natureza do objeto retornado (ver Figura 2.6). Enquanto o imread do OpenCV retorna um numpy.ndarray (padrão utilizado quando info=False), a leitura com informações preservadas retorna um objeto especializado da biblioteca Pillow, capaz de interpretar o cabeçalho EXIF.
O cabeçalho EXIF (Exchangeable Image File Format) funciona como um repositório técnico da captura, permitindo que o objeto Pillow interprete uma vasta gama de informações que vão muito além das coordenadas de GPS. Ao utilizar info=True, o sistema ganha acesso ao “DNA” da imagem, incluindo metadados de hardware (marca e modelo da câmera), configurações ópticas (abertura, distância focal e tempo de exposição) e parâmetros de iluminação (uso de flash e balanço de branco).
Essa distinção é importante no PDI, pois transforma a matriz de amostragem em um conjunto de dados contextualizado, onde as características físicas do sensor e da lente podem ser utilizadas para normalizar brilhos ou corrigir distorções geométricas.
from PIL.ExifTags import TAGS
import os, numpy as np
base = "https://upload.wikimedia.org/wikipedia/commons"
arquivo = (
"Area_de_Prote%C3%A7%C3%A3o_Ambiental_"
"Quilombos_do_M%C3%A9dio_Ribeira_-_Thomas-"
"Fuhrmann_%282023-_02%29_Malacoptila_striata.jpg"
)
url = f"{base}/c/c5/{arquivo}"
caminho = "imagens/barbudo-rajado.jpg"
# 1. Leitura — preserva objeto PIL com EXIF
if not os.path.exists(caminho):
os.makedirs("imagens", exist_ok=True)
img_obj = mm.read(url, pil=True)
mm.write(img_obj, caminho) # salva preservando EXIF
else:
img_obj = mm.read(caminho, pil=True)
img_numpy = np.array(img_obj) # conversão para NumPy
# 2. Extração e conversão de GPS (Tag 34853)
exif = img_obj._getexif()
if exif and (gps := exif.get(34853)):
to_dec = lambda dms, ref: float(-(dms[0]+dms[1]/60+dms[2]/3600) if ref in 'SW'
else (dms[0]+dms[1]/60+dms[2]/3600))
lat, lon = to_dec(gps[2], gps[1]), to_dec(gps[4], gps[3])
print(f"GPS Decimal: {lat:.6f}, {lon:.6f}")
print(f"Maps: https://www.google.com/maps/search/?api=1&query={lat},{lon}")
# 3. Diagnóstico de tipos, dimensões e acesso a pixels
print(f"\nTipo PIL : {type(img_obj)} | Dimensões (x,y): {img_obj.size}")
print(f"Pillow (0,0): {img_obj.getpixel((0, 0))}")
print(f"Tipo NumPy: {type(img_numpy)} | Dimensões [y,x,c]: {img_numpy.shape}")
print(f"NumPy [0,0]: {img_numpy[0, 0]}")
# 4. Exibição
mm.show(img_numpy, scale=30)GPS Decimal: -24.587955, -48.629758
Maps: https://www.google.com/maps/search/?api=1&query=-24.587955,-48.629758333333335
Tipo PIL : <class 'PIL.JpegImagePlugin.JpegImageFile'> | Dimensões (x,y): (2047, 3067)
Pillow (0,0): (58, 96, 0)
Tipo NumPy: <class 'numpy.ndarray'> | Dimensões [y,x,c]: (3067, 2047, 3)
NumPy [0,0]: [58 96 0]

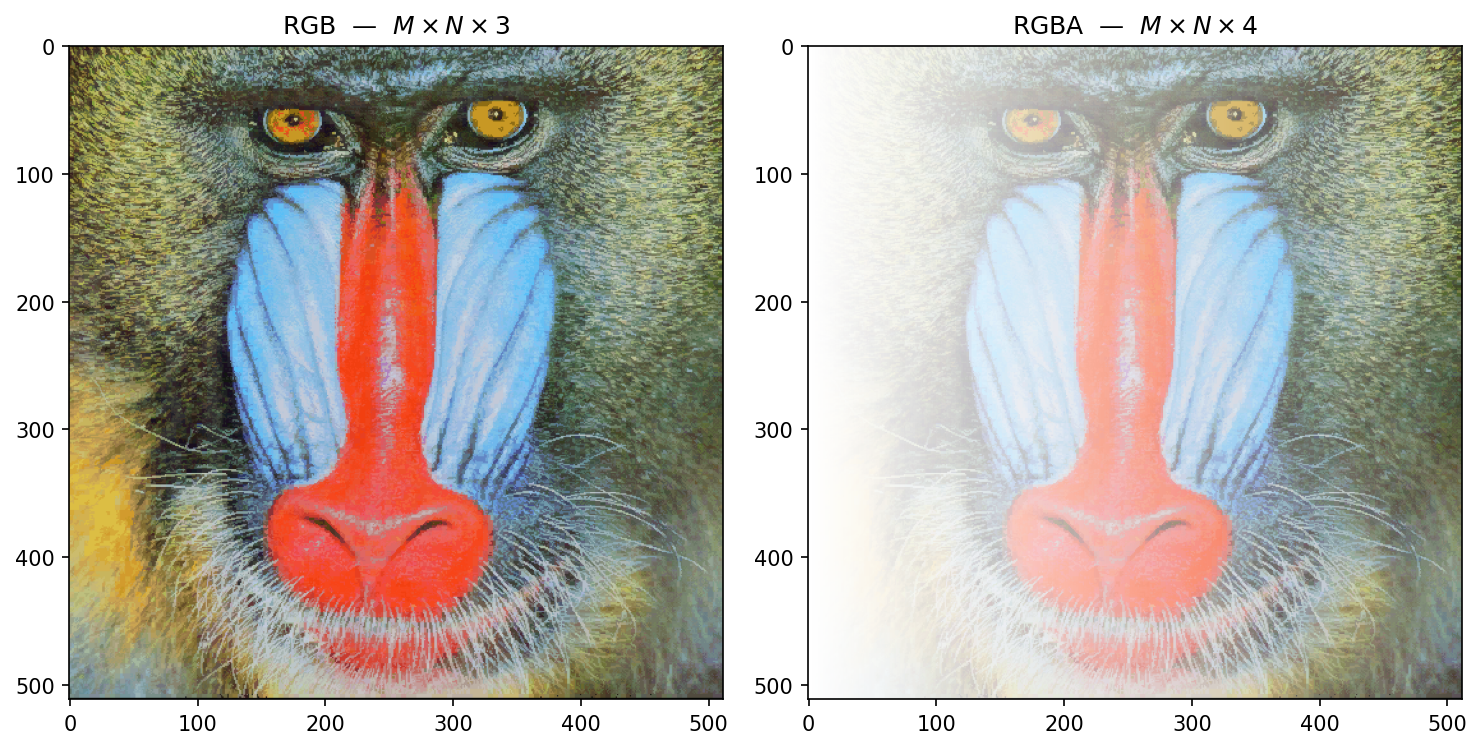

Repare que a representação das dimensões muda conforme a estrutura de dados utilizada:
.size): Retorna (Largura, Altura). É uma visão orientada ao arquivo de imagem..shape): Segue a convenção matemática de matrizes: (Linhas/Altura, Colunas/Largura, Canais).Esta distinção é fundamental para evitar erros de indexação ao implementar filtros manuais. Enquanto o objeto Pillow carrega o “onde” e o “quando” (contexto), o array NumPy carrega o “quanto” de luz (intensidade) existe em cada ponto da imagem.
Ao carregar uma imagem via cv2.imread(), o resultado é um <class 'numpy.ndarray'>, que contém estritamente os valores numéricos resultantes da quantização e amostragem. No entanto, ao utilizar info=True, o mm.read() retorna um objeto da classe PIL.JpegImagePlugin.JpegImageFile.
Esta classe mantém o arquivo “aberto” para permitir o acesso ao contexto da captura antes que os dados sejam convertidos em uma matriz bruta. Essa separação é vital: pixels servem para algoritmos; metadados servem para georreferenciamento, catalogação científica e correções baseadas no hardware de aquisição.
As transformações geométricas alteram a posição dos pixels, mantendo os valores de intensidade. São fundamentais para alinhamento, correção de distorções e aumento de dados (data augmentation) em aprendizado de máquina.
Uma transformação afim é qualquer mapeamento que preserve colinearidade (pontos sobre uma reta permanecem sobre uma reta) e razões de distâncias entre pontos colineares. Em 2D, toda transformação afim pode ser expressa em coordenadas homogêneas por uma matriz \(3 \times 3\):
\[ \begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \underbrace{\begin{bmatrix} a_{11} & a_{12} & t_x \\ a_{21} & a_{22} & t_y \\ 0 & 0 & 1 \end{bmatrix}}_{\mathbf{T}} \begin{bmatrix} x \\ y \\ 1 \end{bmatrix} \tag{2.2}\]
A sub-matriz \(2 \times 2\) superior esquerda \(\mathbf{A} = \begin{bmatrix} a_{11} & a_{12} \\ a_{21} & a_{22} \end{bmatrix}\) controla rotação, escala e cisalhamento; o vetor \((t_x, t_y)^\top\) controla a translação. As transformações geométricas mais usadas em PDI — translação, rotação e escala — são casos particulares de \(\mathbf{T}\), e podem ser compostas por multiplicação de matrizes, na ordem \(\mathbf{T} = \mathbf{T}_n \cdots \mathbf{T}_2 \mathbf{T}_1\).
Na implementação prática (cv2.warpAffine), aplica-se a transformação inversa: para cada pixel \((x', y')\) da imagem destino, calcula-se a posição de origem \((x, y) = \mathbf{T}^{-1}(x', y')\) e interpola-se o valor. Isso evita buracos na imagem resultante causados pelo mapeamento direto de pixels inteiros para posições não inteiras.

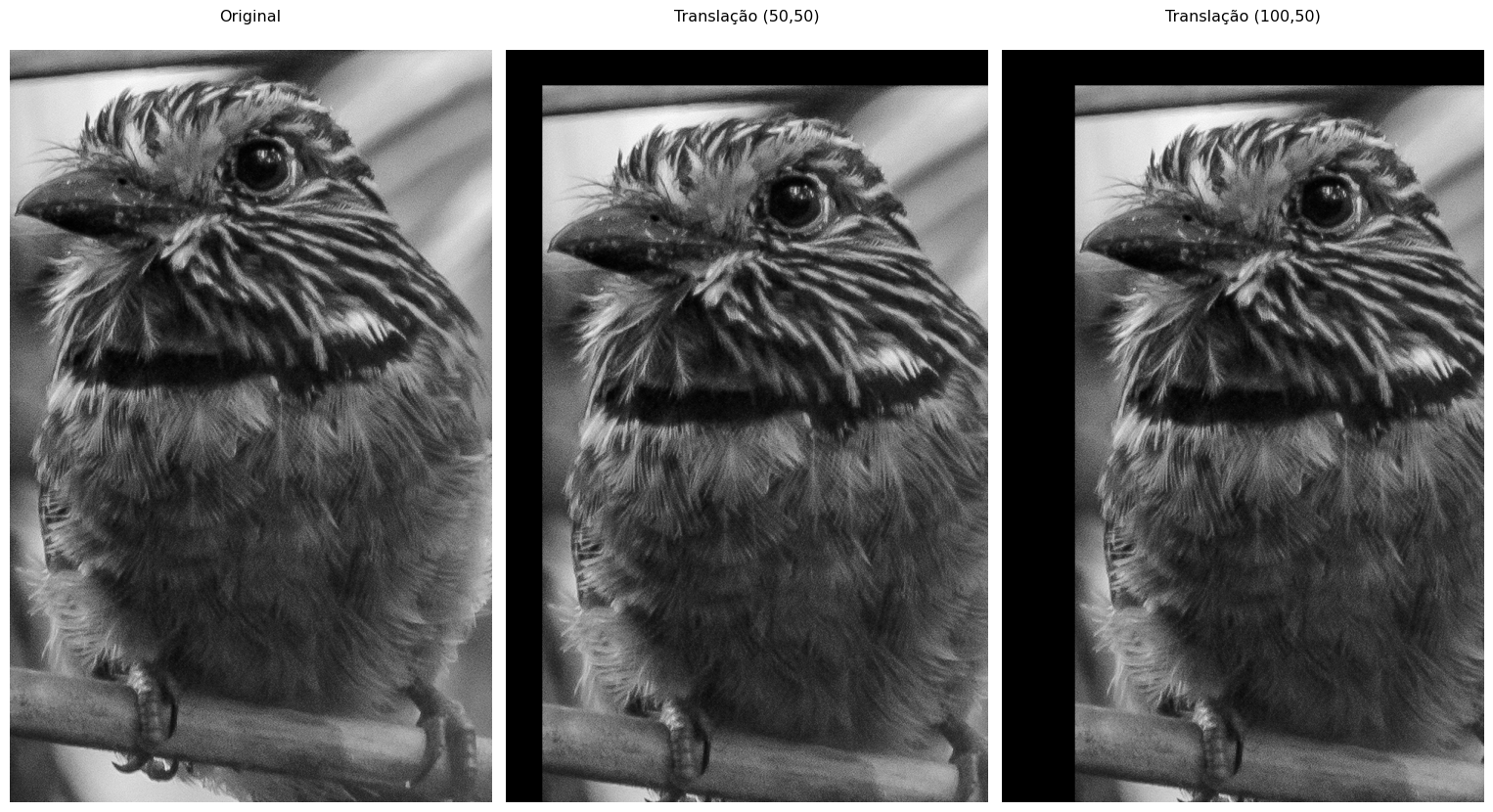

A translação é a transformação afim mais simples: desloca todos os pixels por um vetor \((t_x, t_y)\). Em coordenadas homogêneas, é expressa pela matriz:
\[ \begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \begin{bmatrix} 1 & 0 & t_x \\ 0 & 1 & t_y \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \\ 1 \end{bmatrix} \quad \Rightarrow \quad \begin{cases} x' = x + t_x \\ y' = y + t_y \end{cases} \tag{2.3}\]
A terceira linha da matriz garante que a operação permaneça no espaço afim, permitindo que translação, rotação e escala sejam combinadas por simples multiplicação de matrizes. Na prática, cv2.warpAffine usa apenas as duas primeiras linhas (matriz \(2 \times 3\)), pois a terceira é sempre \([0, 0, 1]\).
Pixels deslocados para além da área original são descartados; áreas descobertas são preenchidas com 0 (preto). Ver um exemplo na Figura 2.7.
img_tx1 = mm.translate(img_gray, 50, 50)
img_tx2 = mm.translate(img_gray, 100, 50)
mm.show([img_gray, img_tx1, img_tx2],
titles=["Original", "Translação (50,50)", "Translação (100,50)"],
cols=3, figsize=(16, 12))

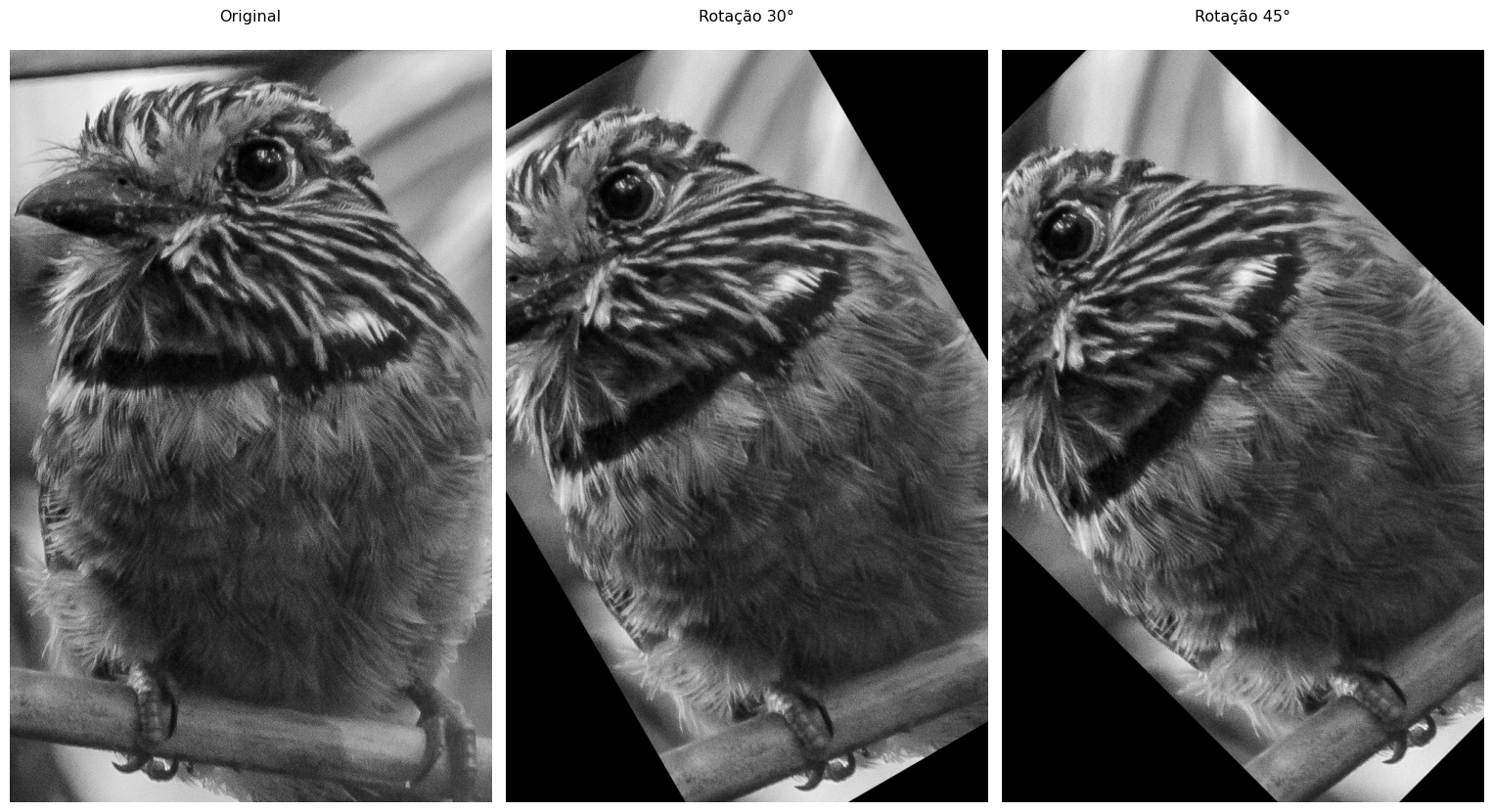

A rotação por ângulo \(\theta\) em torno de um ponto central \((c_x, c_y)\) é composta por três transformações afins: translação para a origem, rotação pura e translação de volta. A matriz resultante é:
\[ \mathbf{T}_{\text{rot}} = \begin{bmatrix} \cos\theta & -\sin\theta & c_x(1-\cos\theta) + c_y\sin\theta \\ \sin\theta & \cos\theta & c_y(1-\cos\theta) - c_x\sin\theta \\ 0 & 0 & 1 \end{bmatrix} \tag{2.4}\]
Na implementação, cv2.getRotationMatrix2D gera diretamente as duas primeiras linhas de \(\mathbf{T}_{\text{rot}}\) (matriz \(2 \times 3\) para warpAffine), aceitando também um fator de escala \(s\) que multiplica \(\cos\theta\) e \(\sin\theta\). Ver exemplo na Figura 2.8.
img_rot30 = mm.rotate(img_gray, 30, interp='bilinear')
img_rot45 = mm.rotate(img_gray, 45, interp='bilinear')
mm.show([img_gray, img_rot30, img_rot45],
titles=["Original", "Rotação 30°", "Rotação 45°"],
cols=3, figsize=(16, 12))
O redimensionamento por fatores \((s_x, s_y)\) é uma transformação afim com matriz:
\[ \mathbf{T}_{\text{escala}} = \begin{bmatrix} s_x & 0 & 0 \\ 0 & s_y & 0 \\ 0 & 0 & 1 \end{bmatrix} \tag{2.5}\]
Quando \(s > 1\) (ampliação), pixels da imagem destino mapeiam para posições não inteiras na origem — exigindo interpolação para estimar o valor. Quando \(s < 1\) (redução), múltiplos pixels de origem contribuem para um único pixel destino — exigindo decimação. Os três métodos disponíveis em mm.resize diferem na qualidade e no custo computacional, conforme a Tabela 2.4:
mm.resize e seus respectivos números de vizinhos utilizados no cálculo.
| Método | Vizinhos usados | Característica |
|---|---|---|
'nearest' |
1 | Rápido; produz efeito de blocos (pixelation) |
'bilinear' |
4 | Bom compromisso qualidade/custo; bordas suaves |
'bicubic' |
16 | Maior nitidez; preferido em softwares profissionais |

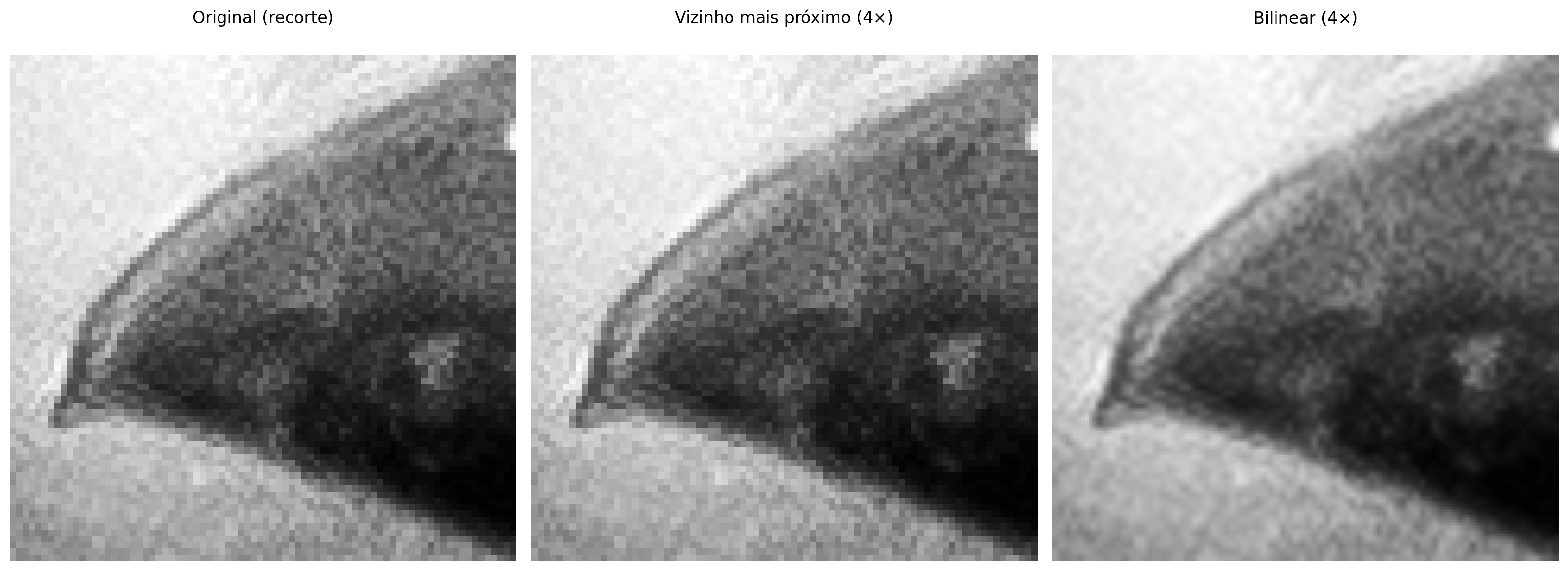

# 1. Recorte da região do bico
y, x, offset = 210, 40, 40
crop = img_gray[y-offset:y+offset, x-offset:x+offset]
print(f"Imagem: {img_gray.shape} | Crop: {crop.shape}")
# 2. Ampliar 4× com mm.resize
crop_nearest = mm.resize(crop, 4, method='nearest')
crop_bilinear = mm.resize(crop, 4, method='bilinear')
# 3. Exibição comparativa
mm.show(
[crop, crop_nearest, crop_bilinear],
titles=["Original (recorte)", "Vizinho mais próximo (4×)", "Bilinear (4×)"],
cols=3, figsize=(16, 12), dpi=200
)Imagem: (1030, 660) | Crop: (80, 80)
O cisalhamento é uma transformação afim que distorce a imagem ao deslocar cada pixel proporcionalmente à sua posição em um eixo. A matriz geral combina cisalhamento horizontal (\(sh_x\)) e vertical (\(sh_y\)):
\[ \mathbf{T}_{\text{cisalh}} = \begin{bmatrix} 1 & sh_x & 0 \\ sh_y & 1 & 0 \\ 0 & 0 & 1 \end{bmatrix} \tag{2.6}\]
Para \(sh_x \neq 0\) e \(sh_y = 0\), cada linha é deslocada horizontalmente proporcionalmente à sua posição vertical — produzindo o efeito de “inclinação” característico. Ver exemplo na Figura 2.10.

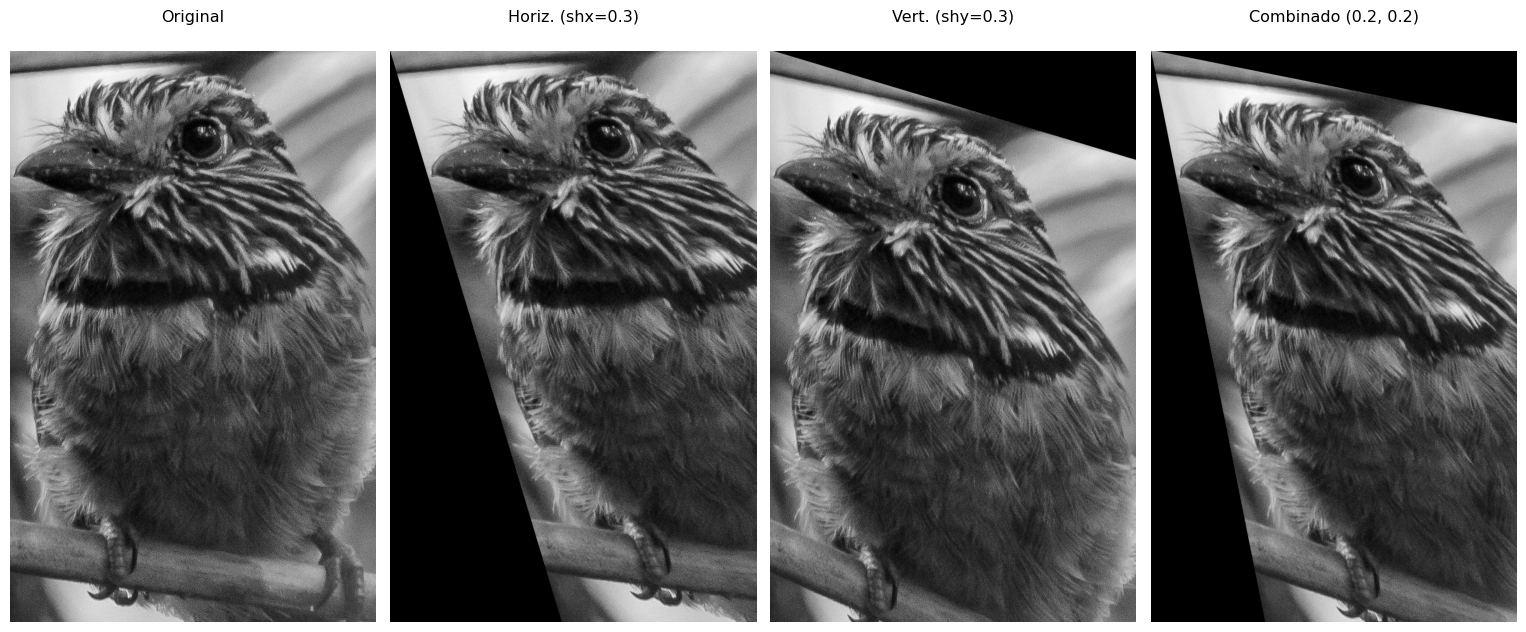

img_shx = mm.shear(img_gray, shx=0.3)
img_shy = mm.shear(img_gray, shy=0.3)
img_shc = mm.shear(img_gray, shx=0.2, shy=0.2)
mm.show(
[img_gray, img_shx, img_shy, img_shc],
titles=["Original", "Horiz. (shx=0.3)", "Vert. (shy=0.3)", "Combinado (0.2, 0.2)"],
cols=4, figsize=(16, 12)
)
Neste capítulo foram apresentados os fundamentos de digitalização e topologia de imagens:
O Capítulo 3 abordará operações espaciais como convolução, filtragem e morfologia matemática (erosão, dilatação).
Nesta edição, incentivamos o uso do NotebookLM como ferramenta complementar de aprendizagem. Essa ferramenta de IA utiliza exclusivamente os documentos fornecidos pelo autor como base de conhecimento, garantindo respostas coerentes com o conteúdo do livro.
Para cada capítulo, preparamos um projeto específico na plataforma. Para uma experiência de estudo ampliada, utilize o acesso abaixo:
(15%) Explique, com suas próprias palavras, a diferença entre amostragem e quantização. Dê um exemplo concreto de cada uma no contexto de uma imagem digital.
(15%) Considere uma imagem com resolução espacial de 1024 × 768 pixels e profundidade de 24 bits (8 bits por canal RGB). Calcule o tamanho total não comprimido da imagem em bytes e em megabytes.
(20%) Utilizando o código do laboratório, modifique o fator de subamostragem para 3 e para 6. Descreva visualmente o que ocorre com as bordas dos objetos. O que é o efeito de aliasing?
(20%) Para a imagem em tons de cinza, aplique quantização com 3 bits (8 níveis) e 5 bits (32 níveis). Compare os resultados e explique por que 5 bits já pode ser considerado suficiente para muitas aplicações.
(15%) Dados dois pixels \(A=(10,20)\) e \(B=(15,25)\), calcule as distâncias Euclidiana, Manhattan e Chebyshev entre eles.
(15%) Usando a função mm.rotate, gire a imagem do pássaro em ângulos de 90°, 180° e 270° com interpolação bilinear. Compare com a rotação usando method='nearest'. Em quais situações a interpolação vizinho mais próximo ainda é útil?
A fundamentação teórica deste capítulo baseia-se nas seguintes obras:
morph.py.
O caderno permite desenvolver, validar, organizar e testar soluções de Exercícios de Programação (EPs) em ambientes interativos, como o Colab, com os mesmos casos de teste do Moodle, copiando para lá apenas na hora de registrar a nota oficial.
Baixe morph.py e testsuite.py executando a célula abaixo:
import os, sys, importlib, inspect, urllib.request
# URLs do repositório
BASE_URL = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph"
for f in ["morph.py", "testsuite.py"]:
if not os.path.exists(f):
urllib.request.urlretrieve(f"{BASE_URL}/{f}", f)
import morph, testsuite
importlib.reload(morph); importlib.reload(testsuite)
from morph import mm
from testsuite import TestSuite
print(f"✅ Ambiente pronto. Morph: {morph.__version__} | TestSuite: {testsuite.__version__}")✅ Ambiente pronto. Morph: 1.1.0 | TestSuite: 1.1.0Nesta atividade, você deve implementar uma transformação linear de intensidade para ajustar o brilho e o contraste de uma imagem.
\[p' = \text{clip}(\text{round}(\alpha \times p + \beta))\]
📌 Importante:
Ajustar o brilho e o contraste são operações fundamentais em PDI. Elas permitem corrigir imagens subexpostas (escuras demais) ou melhorar a visibilidade de detalhes sutis:
| Parâmetro | Função | Efeito |
|---|---|---|
| \(\alpha\) (Alpha) | Multiplicador | Ajusta o Contraste. \(>1\) aumenta a diferença entre tons; \(<1\) diminui. |
| \(\beta\) (Beta) | Aditivo | Ajusta o Brilho. Valores positivos clareiam; negativos escurecem. |
| Clip | Limitador | Garante que o pixel permaneça dentro do padrão de 8 bits (\(0-255\)). |
Entrada:
A primeira linha contém L.
A segunda linha contém C.
A terceira linha contém alpha (\(\alpha\)) e beta (\(\beta\)).
As linhas seguintes contêm os elementos da matriz.
Saída:
A matriz transformada com L linhas e C colunas.
| Entrada | Saída | Observação |
|---|---|---|
| 1 4 1.5 -30 0 100 180 255 |
0 120 240 255 | Note o efeito de saturação no último pixel |
Para rodar os testes, execute TestSuite("EP01_01.extensão").run() numa nova célula, trocando a extensão pela da linguagem usada (.py, .java, .c, .cpp, .js ou .r). O sistema baixa os casos de teste do GitHub, executa o programa e calcula a nota automaticamente.
Exemplo de teste de sqrt em Python, com timeit isolando cada operação:
Entrada Original
Resultado (p')
%%writefile EP02_01.py
# Código PythonWriting EP02_01.pyTestSuite("EP02_01.py").run()✔️ EP02_01.cases já existe em casos/
📋 8 caso(s) carregado(s) de casos/EP02_01.cases
🔍 Testando Python: EP02_01.py
⚠️ EP02_01.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.
Nesta atividade, você deve implementar a redução da resolução espacial de uma imagem através do processo de subamostragem.
📌 Importante:
A subamostragem reduz a resolução espacial de uma imagem, selecionando apenas um pixel a cada \(f\) pixels em cada direção. É o processo inverso da interpolação:
| Parâmetro | Função | Efeito |
|---|---|---|
| Fator \(f\) | Salto de amostragem | Define o intervalo de seleção. Um fator \(2\) reduz a largura e altura pela metade. |
| Resolução | Densidade de pixels | Diminui a quantidade total de informação espacial da imagem. |
| Aliasing | Efeito colateral | Surgimento de padrões em escada ou blocos devido à perda de detalhes finos. |
Entrada:
A primeira linha contém L.
A segunda linha contém C.
A terceira linha contém o fator f.
As linhas seguintes contêm os elementos da matriz \(L \times C\).
Saída:
A matriz reduzida com as dimensões correspondentes ao fatiamento por f.
| Entrada | Saída | Observação |
|---|---|---|
| 2 4 2 10 20 30 40 50 60 70 80 |
10 30 | O fator 2 seleciona os pixels (0,0) e (0,2) da primeira linha. A segunda linha é ignorada. |
Original (4×4)
Amostrada (tamanho variável)
%%writefile EP02_02.py
# Código PythonOverwriting EP02_02.pyTestSuite("EP02_02.py").run()✔️ EP02_02.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP02_02.cases
🔍 Testando Python: EP02_02.py
⚠️ EP02_02.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.
Nesta atividade, você deve implementar a quantização uniforme de uma imagem, reduzindo a quantidade de níveis de intensidade de cinza originais para uma nova escala baseada em um número menor de bits.
📌 Importante:
\[p' = \text{round}\left(\frac{p}{passo}\right) \times passo\]
Enquanto a subamostragem lida com a resolução espacial, a quantização foca na precisão da cor (amplitude). Reduzir os bits significa simplificar a informação cromática:
| Parâmetro | Função | Efeito |
|---|---|---|
| Bits (\(k\)) | Profundidade de cor | Define quantos tons diferentes a imagem pode ter (\(2^k\)). |
| Passo | Intervalo de tom | Espaçamento entre os níveis de cinza permitidos. |
| Posterização | Fenômeno visual | Transformação de variações contínuas em blocos de cor sólida. |
Entrada:
A primeira linha contém L.
A segunda linha contém C.
A terceira linha contém o número de bits k.
As linhas seguintes contêm os elementos da matriz \(L \times C\).
Saída:
A matriz transformada com os valores quantizados, mantendo o tamanho original \(L \times C\).
| Entrada | Saída | Observação |
|---|---|---|
| 1 4 2 0 80 170 255 |
0 1 2 3 | Com \(k=2\), temos \(2^2=4\) níveis: \(0,1,2,3\). O passo é \(256/4=64\). Cada pixel é dividido pelo passo: \(0→0\), \(80→1\), \(170→2\), \(255→3\). |
| 1 5 1 10 50 120 200 250 |
0 0 0 1 1 | Com \(k=1\), temos \(2^1=2\) níveis: \(0\) e \(1\). Passo \(=256/2=128\). Pixels \(< 128→0\), pixels \(\geq 128→1\): \(10→0\), \(50→0\), \(120→0\), \(200→1\), \(250→1\). |
Original (8 bits → 0 … 255)
Quantizada ( valores 0…255 )
%%writefile EP02_03.py
# Código PythonWriting EP02_03.pyTestSuite("EP02_03.py").run()✔️ EP02_03.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP02_03.cases
🔍 Testando Python: EP02_03.py
⚠️ EP02_03.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.
Dada uma imagem binária onde pixels de valor 1 representam o objeto e pixels 0 representam o fundo, a distância de um pixel de fundo recebe a menor distância ao pixel de objeto mais próximo. Pixels de objeto recebem distância 0. Para simplificar, considere que a imagem tem apenas um único objeto com um pixel de valor 1.
Problema: Leia uma imagem binária \(L \times C\) e uma métrica, e calcule essa distância simplificada aplicando uma das três fórmulas:
\[d_{\text{Euclidiana}} = \sqrt{(\Delta r)^2 + (\Delta c)^2}\]
\[d_{\text{City-block}} = |\Delta r| + |\Delta c|\]
\[d_{\text{Chessboard}} = \max(|\Delta r|,\; |\Delta c|)\]
onde \(\Delta r\) é a diferença de linhas e \(\Delta c\) a diferença de colunas entre dois pixels.
A Transformada de Distância (DT) aparece em dezenas de pipelines de visão computacional:
| Métrica | Complexidade | Aplicação típica |
|---|---|---|
| Euclidiana | 🔴 \(O(n^2)\) ingênuo | Esqueletização, matching de formas |
| City-block | 🟡 \(O(n)\) com 2 passes | Robótica, planejamento de caminho |
| Chessboard | 🟢 \(O(n)\) com 2 passes | Morfologia, dilatação/erosão |
euclidean, cityblock ou chessboard).:.2f). City-block e Chessboard produzem inteiros — imprimir sem decimais.| Entrada | Saída | Observação |
|---|---|---|
| 4 4 chessboard 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 |
2 2 2 2 2 1 1 1 2 1 0 1 2 1 1 1 |
A distância Chessboard é \(\max(\|dx\|, \|dy\|)\). O único pixel objeto é \((2,2)=0\); os demais armazenam sua distância mínima até ele. |
%%writefile EP02_04.py
# Código PythonWriting EP02_04.pyTestSuite("EP02_04.py").run()✔️ EP02_04.cases já existe em casos/
📋 5 caso(s) carregado(s) de casos/EP02_04.cases
🔍 Testando Python: EP02_04.py
⚠️ EP02_04.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.
Nesta atividade, você deve implementar o deslocamento espacial de uma imagem. A translação move cada pixel da imagem original para uma nova posição com base em um vetor de deslocamento.
📌 Importante:
Transladar uma imagem significa mover todos os seus pontos por uma distância fixa em direções especificadas. Matematicamente, usando coordenadas homogêneas, a operação é descrita como:
\[\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \begin{bmatrix} 1 & 0 & t_x \\ 0 & 1 & t_y \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \\ 1 \end{bmatrix}\]
Que resulta nas equações simples:
Entrada:
A primeira linha contém L.
A segunda linha contém C.
A terceira linha contém os inteiros tx e ty.
As linhas seguintes contêm os elementos da matriz \(L \times C\).
Saída:
A matriz resultante com as mesmas dimensões \(L \times C\) após o deslocamento.
| Entrada | Saída | Observação |
|---|---|---|
| 2 2 1 1 10 20 30 40 |
0 0 0 10 |
Deslocamento \((t_x=1, t_y=1)\): cada pixel move uma posição para baixo e para a direita. Só o pixel \((0,0)=10\) cabe no destino \((1,1)\); os demais saem da imagem. As posições vazias são preenchidas com \(0\). |
| 3 3 -1 0 1 2 3 4 5 6 7 8 9 |
0 1 2 0 4 5 0 7 8 |
Deslocamento \((t_x=-1, t_y=0)\): cada pixel move uma posição para a esquerda. A primeira coluna fica vazia (\(0\)) e a última coluna original é descartada. |
Original (4×4)
Transladação (tx, ty)
%%writefile EP02_05.py
# Código PythonWriting EP02_05.pyTestSuite("EP02_05.py").run()✔️ EP02_05.cases já existe em casos/
📋 7 caso(s) carregado(s) de casos/EP02_05.cases
🔍 Testando Python: EP02_05.py
⚠️ EP02_05.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.
Nesta atividade, você deve implementar a rotação de uma imagem em torno do seu centro geométrico. Esta operação requer o mapeamento de coordenadas e o uso de técnicas de interpolação para determinar os novos valores dos pixels.
nearest ou bilinear).📌 Importante:
Mapeamento Inverso: Para evitar “buracos” na imagem final, percorra cada pixel \((x', y')\) da imagem de destino e calcule sua posição correspondente \((x, y)\) na imagem original usando a matriz de rotação inversa.
Interpolação:
nearest: Atribui o valor do pixel mais próximo da coordenada calculada.
bilinear: Calcula uma média ponderada baseada nos 4 vizinhos mais próximos.
Bordas: Pixels cuja origem \((x, y)\) caia fora dos limites da imagem original devem ser preenchidos com 0.
A rotação de um ponto \((x, y)\) em relação à origem por um ângulo \(\theta\) é dada pela matriz de transformação. Para rotacionar em torno de um centro \((x_c, y_c)\), primeiro transladamos o centro para a origem, rotacionamos e transladamos de volta:
\[\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \begin{bmatrix} \cos\theta & -\sin\theta & x_c \\ \sin\theta & \cos\theta & y_c \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x-x_c \\ y-y_c \\ 1 \end{bmatrix}\]
Dica: Use o mapeamento inverso para garantir que todos os pixels da imagem de saída sejam preenchidos corretamente.
Entrada:
A primeira linha contém L.
A segunda linha contém C.
A terceira linha contém o ângulo theta (em graus) e o método interp (nearest ou bilinear).
As linhas seguintes contêm os elementos da matriz \(L \times C\).
Saída:
A matriz rotacionada com L linhas e C colunas.
| Entrada | Saída | Observação |
|---|---|---|
| 2 2 90 nearest 1 2 3 4 |
3 1 4 2 |
Rotação de 90° horário: a coluna 0 vira a linha 0 (de baixo para cima). \((0,0)=1→(1,0)\), \((1,0)=3→(0,0)\), \((0,1)=2→(1,1)\), \((1,1)=4→(0,1)\). |
| 3 3 45 bilinear 0 0 0 0 255 0 0 0 0 |
0 180 0 180 255 180 0 180 0 |
Rotação de 45°: o pixel central permanece \(255\); os vizinhos diretos recebem valor interpolado \(\approx 180\) por bilinear; os cantos permanecem \(0\). |
● Quadrado azul com marcador laranja (canto superior direito) – a rotação é em torno do centro
%%writefile EP02_06.py
# Código PythonWriting EP02_06.pyTestSuite("EP02_06.py").run()✔️ EP02_06.cases já existe em casos/
📋 7 caso(s) carregado(s) de casos/EP02_06.cases
🔍 Testando Python: EP02_06.py
⚠️ EP02_06.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.
Nesta atividade, você deve implementar o redimensionamento de uma imagem utilizando fatores de escala. Diferente da subamostragem simples, aqui utilizaremos técnicas de interpolação para permitir tanto a ampliação quanto a redução da imagem.
nearest ou bilinear).📌 Importante:
Mapeamento Inverso: Para cada pixel \((x', y')\) da imagem de destino, encontre a posição correspondente na origem usando \((x, y) = (x'/s_x, y'/s_y)\).
Interpolação:
nearest: Seleciona o valor do pixel mais próximo (arredondamento das coordenadas).
bilinear: Realiza uma interpolação linear dupla entre os quatro pixels vizinhos mais próximos na imagem original.
Bordas: Certifique-se de que o mapeamento não tente acessar índices fora do intervalo \([0, L-1]\) e \([0, C-1]\).
Redimensionar uma imagem por fatores \((s_x, s_y)\) exige o preenchimento de vazios (na ampliação) ou a fusão de informações (na redução). O método de interpolação define a qualidade visual do resultado:
| Método | Funcionamento | Efeito Visual |
|---|---|---|
| Nearest | Pega o valor do vizinho mais próximo. | Rápido, mas gera efeito “pixelado” ou blocos. |
| Bilinear | Média ponderada dos 4 vizinhos (\(2 \times 2\)). | Suaviza a imagem, reduzindo o serrilhamento. |
Entrada:
A primeira linha contém L.
A segunda linha contém C.
A terceira linha contém os fatores sx e sy.
A quarta linha contém o método interp (nearest ou bilinear).
As linhas seguintes contêm os elementos da matriz \(L \times C\).
Saída:
A matriz redimensionada com dimensões \(L' \times C'\).
| Entrada | Saída | Observação |
|---|---|---|
| 2 2 2.0 2.0 nearest 1 2 3 4 |
1 1 2 2 1 1 2 2 3 3 4 4 3 3 4 4 |
Ampliação 2×: cada pixel original é replicado em um bloco 2×2. A imagem \(2\times2\) vira \(4\times4\). |
| 2 2 0.5 0.5 nearest 10 20 30 40 |
10 | Redução 0.5×: a imagem \(2\times2\) vira \(1\times1\). Com nearest, o único pixel de saída amostra a posição \((0,0)=10\). |
Original (3×3)
🔲 Nearest Neighbor (réplica)
🌀 Bilinear (interpolação)
%%writefile EP02_07.py
# Código PythonWriting EP02_07.pyTestSuite("EP02_07.py").run()✔️ EP02_07.cases já existe em casos/
📋 7 caso(s) carregado(s) de casos/EP02_07.cases
🔍 Testando Python: EP02_07.py
⚠️ EP02_07.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.
Nesta atividade, você deve implementar a transformação de cisalhamento em uma imagem. O cisalhamento é uma transformação afim que desloca cada ponto em uma direção fixada, por um valor proporcional à sua distância de uma reta paralela a essa direção, resultando em um efeito de inclinação.
nearest ou bilinear).📌 Importante:
O cisalhamento altera a geometria da imagem inclinando seus eixos. A relação entre as coordenadas originais \((x, y)\) e as transformadas \((x', y')\) é dada por:
\[\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \begin{bmatrix} 1 & sh_x & 0 \\ sh_y & 1 & 0 \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \\ 1 \end{bmatrix}\]
Isso resulta nas equações:
Entrada:
A primeira linha contém L.
A segunda linha contém C.
A terceira linha contém os fatores shx e shy.
A quarta linha contém o método interp (nearest ou bilinear).
As linhas seguintes contêm os elementos da matriz \(L \times C\).
Saída:
A matriz transformada com as mesmas dimensões \(L \times C\).
| Entrada | Saída | Observação |
|---|---|---|
| 3 3 0.5 0.0 nearest 10 20 30 40 50 60 70 80 90 |
10 20 30 0 40 50 0 0 70 |
Cisalhamento horizontal: linha \(i\) desloca \(\lfloor i \cdot 0.5 \rfloor\) pixels. Linha \(0→0\)px, linha \(1→0\)px, linha \(2→1\)px. Os pixels deslocados para fora são descartados e as posições vazias preenchidas com \(0\). |
| 2 2 0.0 1.0 nearest 10 20 30 40 |
10 0 30 20 |
Cisalhamento vertical: coluna \(j\) desloca \(\lfloor j \cdot 1.0 \rfloor\) pixels para baixo. Coluna \(0→0\)px (inalterada), coluna \(1→1\)px: \(20\) desce para \((1,1)\) e \((0,1)\) fica \(0\). |
Original (4×4)
Cisalhada (Nearest)
%%writefile EP02_08.py
# Código PythonWriting EP02_08.pyTestSuite("EP02_08.py").run()✔️ EP02_08.cases já existe em casos/
📋 8 caso(s) carregado(s) de casos/EP02_08.cases
🔍 Testando Python: EP02_08.py
⚠️ EP02_08.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.
Nesta atividade, você deve implementar uma transformação afim arbitrária em uma imagem. Esta operação é a generalização de todas as transformações lineares (escala, rotação, cisalhamento) combinadas com a translação, permitindo manipulações geométricas complexas através de uma única matriz.
nearest ou bilinear).📌 Importante:
A transformação afim preserva pontos, retas e planos. No processamento de imagens, ela mapeia a posição \((x, y)\) para \((x', y')\) seguindo o sistema:
\[\begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} a & b \\ c & d \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix} + \begin{bmatrix} t_x \\ t_y \end{bmatrix}\]
Ou, de forma compacta em coordenadas homogêneas:
\[\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \begin{bmatrix} a & b & t_x \\ c & d & t_y \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \\ 1 \end{bmatrix}\]
Entrada:
A primeira linha contém L.
A segunda linha contém C.
A terceira linha contém seis floats: a b tx c d ty.
A quarta linha contém o método interp (nearest ou bilinear).
As linhas seguintes contêm os elementos da matriz \(L \times C\).
Saída:
A matriz transformada com as dimensões originais \(L \times C\).
| Entrada | Saída | Observação |
|---|---|---|
| 2 2 1.0 0.0 0.5 0.0 1.0 0.5 bilinear 10 20 30 40 |
15 20 25 30 |
Translação fracionária \((t_x=0.5, t_y=0.5)\): cada pixel de saída \((i,j)\) amostra a posição \((i+0.5,\, j+0.5)\) da entrada via bilinear. Ex: \((0,0)\) interpola os quatro vizinhos \(→15\). |
| 3 3 2.0 0.0 0.0 0.0 2.0 0.0 nearest 1 2 3 4 5 6 7 8 9 |
1 1 2 1 1 2 4 4 5 |
Escala \(2\times\) via matriz afim \((a=2, d=2)\): cada pixel de saída \((i,j)\) amostra a posição \((2i, 2j)\) da entrada com nearest. Ex: \((0,2)→(0,4)\) fora da imagem \(→\) nearest clipa para \((0,2)=3\)… aguarda confirmação da lógica de borda. |
● Seta laranja (ponta triangular) + corpo retangular preto. A transformação afim é aplicada à figura inteira.
%%writefile EP02_09.py
# Código PythonWriting EP02_09.pyTestSuite("EP02_09.py").run()✔️ EP02_09.cases já existe em casos/
📋 7 caso(s) carregado(s) de casos/EP02_09.cases
🔍 Testando Python: EP02_09.py
⚠️ EP02_09.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.
Nesta atividade, você deve implementar a transformação de perspectiva, também conhecida como homografia. Diferente das transformações afins, a perspectiva não preserva o paralelismo, permitindo “retificar” objetos inclinados, como documentos ou placas capturados em ângulos oblíquos.
📌 Importante:
cv2.getPerspectiveTransform para obter a matriz e cv2.warpPerspective para aplicar a transformação, ou implementar o sistema linear e o mapeamento inverso manualmente para um desafio extra.Enquanto transformações afins mapeiam paralelogramos em paralelogramos, a homografia mapeia qualquer quadrilátero em outro quadrilátero. Isso é essencial para visão computacional:
| Operação | Característica | Aplicação Típica |
|---|---|---|
| Homografia | Projeção em plano | Correção de documentos, escaneamento de placas. |
| Ponto de Fuga | Convergência de linhas | Reconstrução 3D a partir de imagens 2D. |
| Warping | Deformação de malha | Estabilização de vídeo e panoramas (stitching). |
| Entrada | Saída | Observação |
|---|---|---|
| 60 65 390 52 28 408 415 413 0 0 300 0 0 300 300 300 |
Matriz \(300 \times 300\) | As 4 primeiras linhas são os pontos de origem; as 4 seguintes são os destinos. Transforma o trapézio irregular em um quadrado perfeito, corrigindo a perspectiva da câmera. |
✨ Como usar: Arraste os 4 pontos vermelhos (cantos do quadrilátero distorcido). O interior mostra uma textura quadriculada. Clique em Corrigir perspectiva para transformar o quadrilátero em um retângulo 300×300 (simulação visual).
%%writefile EP02_10.py
# Código PythonWriting EP02_10.pyTestSuite(“EP02_10.py”).run()
Nesta atividade, o objetivo é aplicar a transformação de perspectiva (homografia) em uma fotografia real. Diferente de exemplos sintéticos, você lidará com uma imagem de jornal inclinada, onde a grade do Sudoku não está perfeitamente retangular devido ao ângulo da captura.
cv2.copyMakeBorder para garantir que os vértices do objeto não sejam cortados durante o processamento.cv2.getPerspectiveTransform para calcular a matriz de homografia e cv2.warpPerspective para retificar a imagem.📌 Importante:
warpPerspective utilizam o mapeamento inverso com interpolação (geralmente bilinear) para evitar buracos na imagem de saída, calculando qual pixel da origem corresponde a cada posição do destino.A homografia é uma ferramenta poderosa na visão computacional para remover distorções de perspectiva. Ao contrário de transformações afins, ela permite que linhas que convergem para pontos de fuga sejam tornadas paralelas novamente:
| Operação | Característica | Aplicação Típica |
|---|---|---|
| Homografia | Projeção entre planos | Retificação de documentos, leitura de QR Codes. |
| Padding | Expansão de bordas | Proteção de gradientes em vértices periféricos. |
| Warping | Reamostragem espacial | Correção de lentes e montagem de panoramas. |
| Entrada (pts1 — origem) | Saída | Observação |
|---|---|---|
| 120 95 480 75 100 510 500 495 |
Imagem \(500 \times 500\) px | Os pontos de origem marcam os cantos externos da grade na imagem expandida. A homografia produz uma visão frontal e sem distorção do tabuleiro, facilitando a extração de dígitos por algoritmos de OCR. |

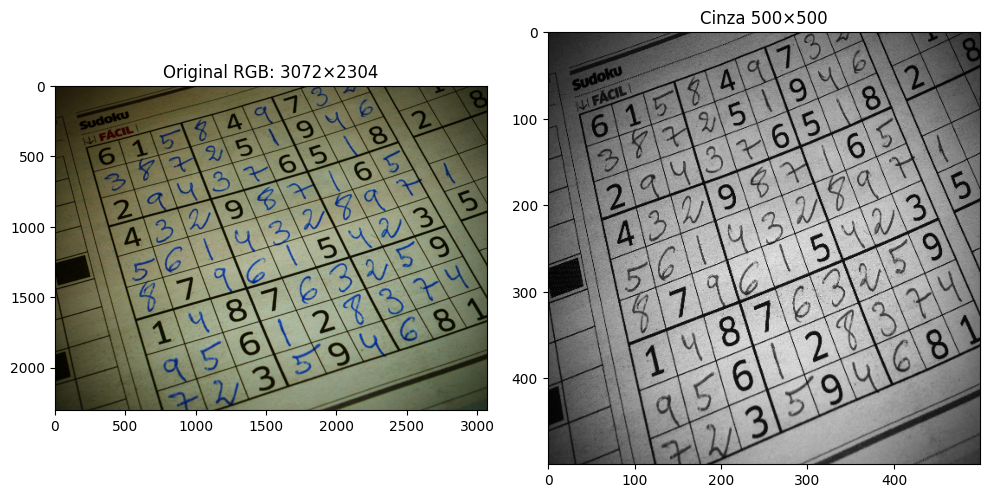

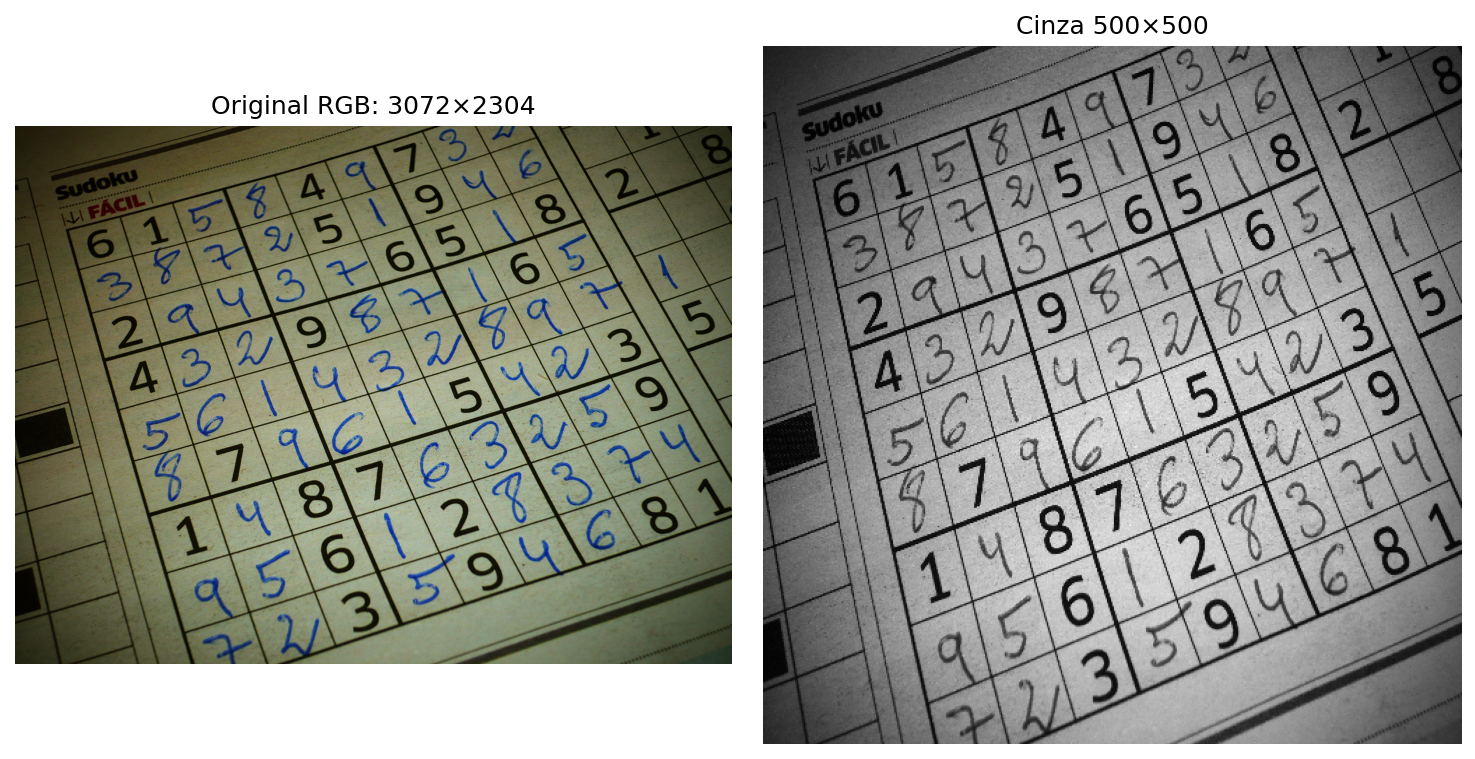

O processamento inicia-se com a leitura da imagem original e a extração de seus metadados EXIF, que revelam a geolocalização precisa da captura, conforme detalhado na Figura 2.21. Após a conversão para tons de cinza e o redimensionamento para uma matriz de \(500 \times 500\) pixels, os dados são preparados para a retificação geométrica. Este processo de correção de perspectiva, essencial para eliminar deformações causadas pelo ângulo da câmera, pode ser explorado de forma interativa através da Figura 2.22, onde a aplicação da matriz de homografia permite obter uma visão frontal e regular da grade do Sudoku.
Dados de Aquisição:
{'Make': 'Panasonic', 'Model': 'DMC-FX12', 'DateTime': '2009:04:14 23:10:05'}
⚠️ GPS não veio no EXIF local.
🌐 Consultando Wikimedia Commons API...
✅ GPS recuperado via API (extmetadata).
GPS Decimal : 38.090876, -0.654695
Google Maps : https://www.google.com/maps?q=38.090876,-0.654695
Tipo PIL: <class 'PIL.JpegImagePlugin.JpegImageFile'>
Dimensões PIL (x,y): (3072, 2304)
Tipo NumPy: <class 'numpy.ndarray'>
Dimensões NumPy [y,x,c]: (2304, 3072, 3)
Pixel Pillow (0,0): (28, 25, 8)
Pixel NumPy [0,0]: [28 25 8]
✅ Arquivo salvo: sudoku.png

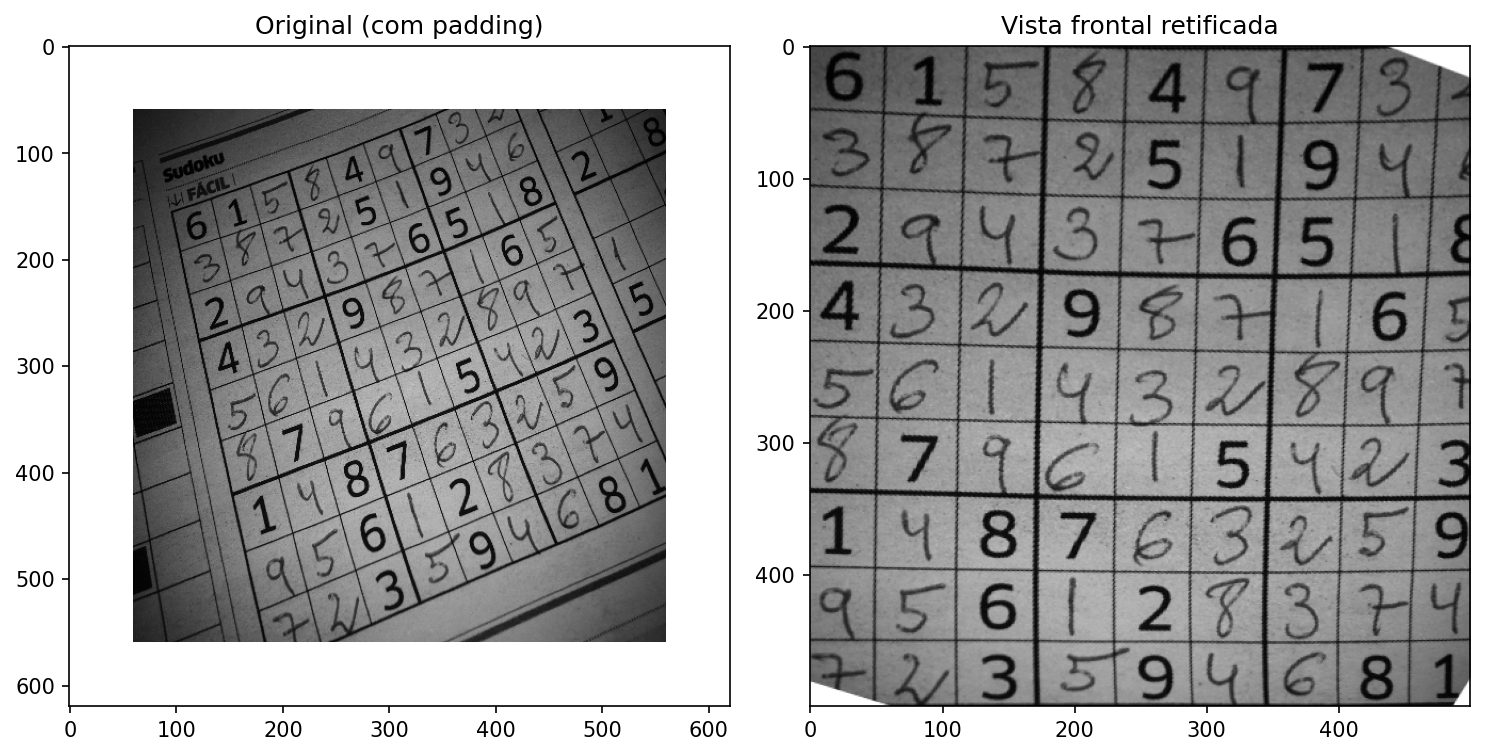

📷 Original (expandida) — arraste os cantos laranjas
Foto: Héctor Rodríguez · CC BY 2.0
✅ Corrigida (400×400) — frontal
%%writefile EP02_11.py
# Código PythonWriting EP02_11.pyTestSuite("EP02_11.py").run()✔️ EP02_11.cases já existe em casos/
📋 7 caso(s) carregado(s) de casos/EP02_11.cases
🔍 Testando Python: EP02_11.py
⚠️ EP02_11.py: Arquivo sem conteúdo (menos de 3 linhas). Testes ignorados.
