Ce chapitre présente deux thèmes fondamentaux du traitement numérique des images (TNI) : la morphologie mathématique et la segmentation d’images. La morphologie mathématique fournit un cadre théorique fondé sur la théorie des ensembles pour analyser, affiner et quantifier la forme des objets dans les images binaires et en niveaux de gris, au moyen d’opérateurs fondamentaux tels que l’érosion et la dilatation. La segmentation, quant à elle, vise à partitionner l’image en régions d’intérêt, en séparant les objets du fond et en produisant des représentations adaptées à l’analyse et à l’interprétation.
Le chapitre débute par le seuillage, l’une des techniques de segmentation les plus importantes, en introduisant la méthode automatique d’Otsu et en revisit l’analyse des histogrammes au moyen de la variance interclasses, présentée au chapitre 1. Ensuite, sont étudiés les principaux opérateurs de la morphologie mathématique, notamment l’érosion, la dilatation, l’ouverture, la fermeture et la reconstruction morphologique, qui permettent d’affiner les masques binaires et de préserver les structures pertinentes des objets. Enfin, sont présentées des techniques de segmentation fondée sur les régions, telles que l’étiquetage des composantes connexes, la transformée de distance et l’algorithme watershed basé sur les marqueurs, aboutissant à l’extraction de descripteurs géométriques et à la génération de bounding boxes compatibles avec les systèmes modernes de détection d’objets.
À la fin de ce chapitre, vous serez capable de :

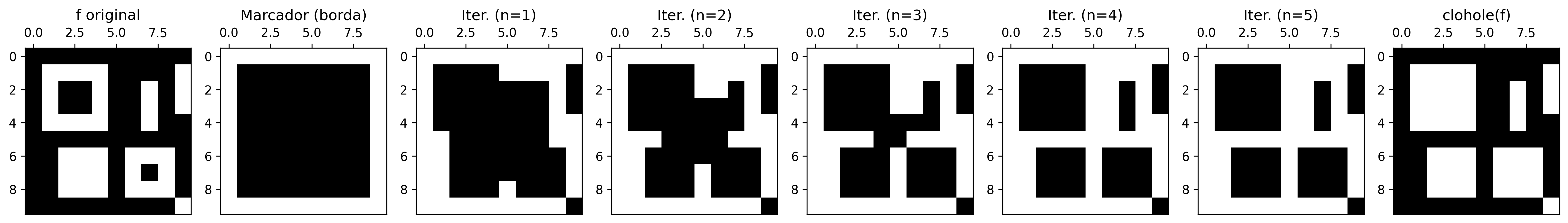

mm.clohole et mm.edgeoff ;mm.label0 et de l’extraction de contours ;import os, urllib.request
url = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph/config.py"
if not os.path.exists("config.py"):
urllib.request.urlretrieve(url, "config.py")
import config
config.setup()
from morph import mm
import numpy as np
import cv2✅ Environnement prêt. Morph : 1.1.9 | OpenCV : 5.0.0Le seuilletage (thresholding) est l’une des formes les plus simples et efficaces de segmentation d’images. Son objectif est de classer chaque pixel en deux classes d’intensité, généralement associées à objet et fond :
\[ g(x,y) = \begin{cases} 255, & \text{si } f(x,y) > T \\ 0, & \text{sinon} \end{cases} \tag{4.1}\]
où \(f(x,y)\) représente l’intensité du pixel dans l’image originale et \(g(x,y)\) l’image binaire résultante.
Le choix du seuil \(T\) est important pour la qualité de la segmentation. La méthode d’Otsu détermine automatiquement le seuil optimal en maximisant la variance interclasses \(\sigma_B^2\) définie par :
\[ \sigma_B^2(T) = w_0(T)\,w_1(T)\, \bigl[\mu_0(T)-\mu_1(T)\bigr]^2 \tag{4.2}\]
où :
La méthode fonctionne mieux lorsque l’histogramme présente deux groupes d’intensités relativement séparés. Pour cela, l’algorithme évalue tous les seuils possibles de l’image — typiquement dans l’intervalle \([0,255]\) pour des images 8 bits — et sélectionne la valeur qui maximise la variance entre classes, notée \(\sigma_B^2\) :
\[ T^* = \arg\max_{T \in [0,255]} \sigma_B^2(T) \]
La méthode d’Otsu produit de meilleurs résultats lorsque l’histogramme présente deux pics bien définis (bimodalité), correspondant au fond et à l’objet. Plus la séparation entre ces pics est grande et plus le maximum de \(\sigma_B^2\) est prononcé, plus le seuil obtenu tend à être fiable.
Dans les images avec un éclairage non uniforme ou de multiples régions d’intensité, les techniques de seuilletage adaptatif — dans lesquelles le seuil est calculé localement — produisent généralement des segmentations plus robustes.
L’indice \(B\) dans \(\sigma_B^2\) signifie between classes (entre classes). Ainsi, \(\sigma_B^2\) représente la variance entre les classes (between-class variance).

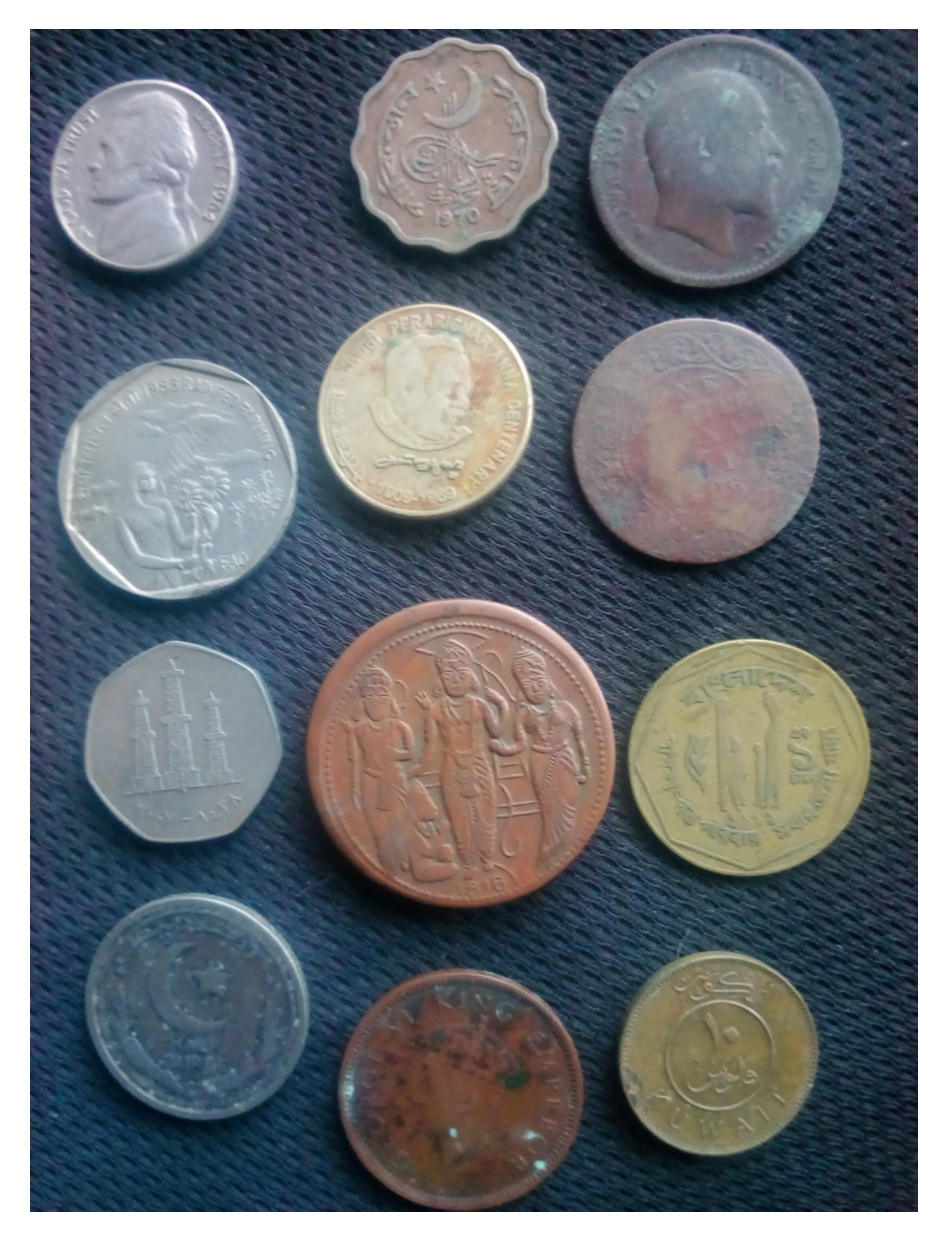

L’image utilisée pour pratiquer la segmentation est une photographie d’une collection de pièces de monnaie de différents pays et époques (Figure 4.1). Crédit : GAZI.MD.AHAD (CC BY-SA 4.0). Elle présente des objets circulaires aux contours bien définis, ce qui la rend idéale pour illustrer le seuillage, les opérateurs morphologiques, la transformée de distance, le watershed et les descripteurs de forme.
import os
url = "https://upload.wikimedia.org/wikipedia/commons/2/25/GAZI.MD.AHAD_11.jpg"
caminho = "imagens/coins.png"
if not os.path.exists(caminho):
os.makedirs("imagens", exist_ok=True)
mm.write(mm.read(url), caminho)
img_coins_color = mm.read(caminho)
img_coins_gray = mm.gray(img_coins_color)
print(f"Dimensions [y,x,c] : {img_coins_color.shape}")
mm.show(img_coins_color, scale=30)Dimensions [y,x,c] : (2560, 1920, 3)
La qualité de la méthode d’Otsu dépend directement du degré de bimodalité de l’histogramme de l’image d’entrée. L’image originale des pièces présente un éclairage non uniforme et des pièces sombres (cuivre oxydé) avec des intensités proches de celles du fond sombre, rendant l’histogramme peu bimodal.

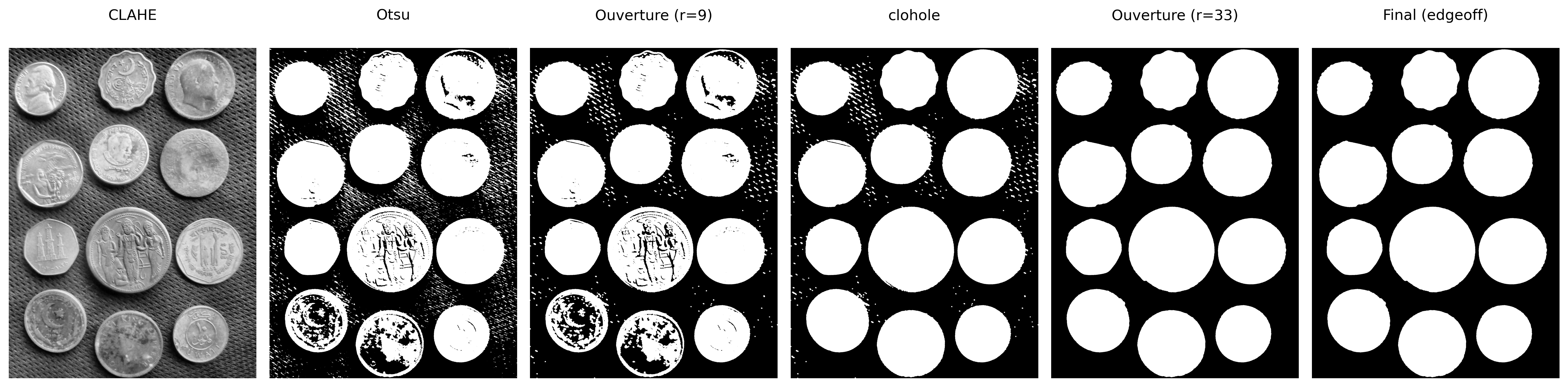

Pour minimiser ces limitations, deux techniques classiques de prétraitement, présentées dans le chapitre précédent, seront évaluées et appliquées avant l’étape de seuillage. Table 4.1 résume les caractéristiques de chaque approche. Ces techniques visent à augmenter la séparation entre l’objet et le fond, rapprochant ainsi l’histogramme d’une distribution bimodale.
| Technique | Ce qu’elle fait | Quand l’utiliser |
|---|---|---|
| CLAHE | Égalisation d’histogramme adaptative locale | Faible contraste global ou régional |
| Gaussien | Lissage par convolution avec une gaussienne | Bruit haute fréquence (texture du fond) |
La fonction cv2.createCLAHE(clipLimit, tileGridSize) divise l’image en blocs et applique une égalisation d’histogramme à chacun d’eux, en limitant l’amplification du bruit par le biais du paramètre clipLimit. Quant au filtre Gaussien (cv2.GaussianBlur), il lisse les textures fines qui pourraient créer de faux pics dans l’histogramme.
Pour comparer objectivement quel prétraitement produit la meilleure entrée pour la méthode d’Otsu, seront présentés, pour chaque version de l’image, l’image elle-même, l’histogramme avec le seuil optimal \(T^*\) mis en évidence, la courbe \(\sigma_B^2(T)\) et le résultat de la binarisation.
La version qui présente la plus grande valeur de \(\sigma_B^2\) à son pic fournit la meilleure séparation entre les classes de fond et d’objet et, par conséquent, la meilleure entrée pour la méthode d’Otsu (Figure 4.2).
import cv2, io
import matplotlib.pyplot as plt
def otsu_criterio(img):
h=mm.hist(img); p=h/h.sum(); # histogramme et probabilités
sigma2=np.zeros(len(p))
for T in range(1,len(p)): # parcourt les seuils
w0,w1=p[:T].sum(),p[T:].sum() # probabilités des classes
if w0*w1==0: continue # évite la division par zéro
mu0=(np.arange(T)*p[:T]).sum()/w0 # moyenne fond
mu1=(np.arange(T,len(p))*p[T:]).sum()/w1 # moyenne objet
sigma2[T]=w0*w1*(mu0-mu1)**2 # σ²B(T)
return sigma2,np.argmax(sigma2) # courbe et T optimal
def fig2img(fig):
b=io.BytesIO(); fig.savefig(b,format='png',dpi=100) # figure → tampon
plt.close(fig); b.seek(0)
return np.array(plt.imread(b)) # tampon → tableau
def plot_curve(y,T,title,ylabel,color):
fig,ax=plt.subplots(figsize=(4,3))
ax.plot(y,color=color) if ylabel=="σ²B" else ax.bar(range(len(y)),y,color=color,width=1)
ax.axvline(T,color='red',lw=2,label=f"T*={T}") # seuil optimal
ax.set(xlabel="T" if ylabel=="σ²B" else "Intensidade",ylabel=ylabel)
ax.legend(fontsize=8); plt.tight_layout()
return fig2img(fig)
# ── Prétraitements ───────────────────────────────────────────────────────
img_clahe = mm.clahe(img_coins_gray, clipLimit=2.0, tiles=8)
img_gauss = cv2.GaussianBlur(img_clahe,(5,5),0)
imgs0=[("Original",img_coins_gray),
("CLAHE",img_clahe),
("CLAHE+Gauss",img_gauss)]
# ── Tableau comparatif ───────────────────────────────────────────────────────
print(f"{'Versão':<18}{'T*':>6}{'σ²B pico':>14}")
print("-"*40)
imgs,titles=[],[]
for nome,img in imgs0:
sigma2,T=otsu_criterio(img) # calcule σ²B(T)
print(f"{nome:<18}{T:>6}{sigma2[T]:>14.4e}")
imgs += [
img, # image
plot_curve(mm.hist(img),T,f"Hist T*={T}","Freq.","steelblue"),
plot_curve(sigma2,T,"σ²B(T)","σ²B","darkorange"),
mm.threshold(img) # Otsu final
]
titles += [nome,f"Hist T*={T}","σ²B(T)",f"Otsu T*={T}"]
# ── Affichage final ───────────────────────────────────────────────────────────
mm.show(imgs,titles=titles,cols=4,figsize=(12,12),dpi=200)Versão T* σ²B pico
----------------------------------------
Original 105 1.9437e+03
CLAHE 122 2.4695e+03
CLAHE+Gauss 123 2.4283e+03

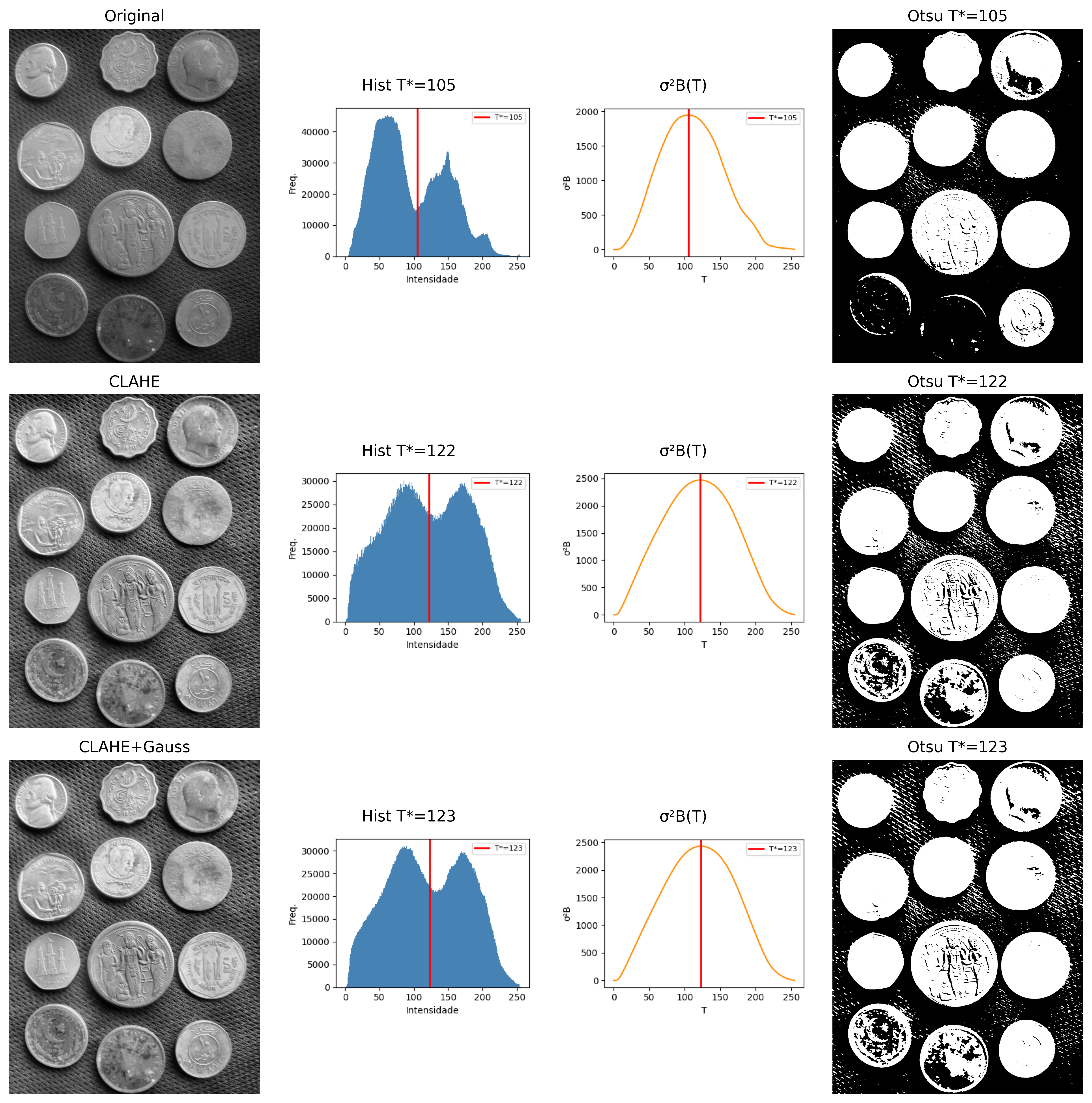

L’analyse de la Figure 4.2 indique que le CLAHE a obtenu la valeur la plus élevée de variance inter-classes (\(\sigma_B^2 \approx 2{,}47 \times 10^3\)), avec un seuil optimal \(T^* = 122\). Bien que la combinaison CLAHE+Gaussien ait produit un résultat très similaire (\(\sigma_B^2 \approx 2{,}43 \times 10^3\), \(T^* = 123\)), le critère quantitatif de la méthode d’Otsu favorise légèrement l’utilisation du CLAHE seul.
Sur le plan visuel, les images binarisées obtenues avec le CLAHE et le CLAHE+Gaussien sont pratiquement équivalentes. La différence entre les deux approches devient plus évidente dans l’analyse des histogrammes et des valeurs de \(\sigma_B^2(T)\) que dans l’inspection directe des segmentations résultantes. Ainsi, le choix du CLAHE repose principalement sur la maximisation de la séparation statistique entre les classes de fond et d’objet.
Remarquez que les prétraitements avec CLAHE et CLAHE+Gaussien produisent des histogrammes et des seuils optimaux très proches (\(T^*=122\) et \(T^*=123\)). Par conséquent, les images binarisées résultantes sont également très similaires. Dans ce cas, la décision ne repose pas sur des différences visuelles marquantes, mais sur le critère objectif de la méthode d’Otsu : la valeur la plus élevée de \(\sigma_B^2\) indique la meilleure séparation entre les classes.
La morphologie mathématique est une théorie basée sur les ensembles, utilisée pour analyser la forme et la structure des objets dans les images. Contrairement aux filtres linéaires présentés au chapitre 3, les opérateurs morphologiques sont non linéaires, car ils reposent sur des opérations de minimum, de maximum et d’inclusion spatiale, plutôt que sur des combinaisons linéaires d’intensités. Ces opérateurs agissent sur le voisinage de chaque pixel au moyen d’un élément structurant \(\mathbb{B}\), chargé de définir la forme et la taille de la région analysée.
Dans les images binaires et en niveaux de gris avec des éléments plans, l’élément structurant translaté à la position \(x\) est défini spatialement comme :
\[ \mathbb{B}_x = \{ x + b \mid b \in \mathbb{B} \} \]
Dans les régions de bord de l’image, une partie de l’ensemble \(\mathbb{B}_x\) peut dépasser le domaine physique de la scène (\(\mathbb{E}\)). Pour garantir la cohérence mathématique des opérateurs primitifs à ces frontières, on suppose théoriquement que l’espace extérieur au domaine de l’image est rempli avec l’élément neutre de l’opération correspondante (infini positif pour l’érosion et infini négatif pour la dilatation), empêchant ainsi que l’environnement externe corrompe les structures internes de l’objet.
Lorsque l’élément structurant associe des poids à ses éléments — c’est-à-dire \(b: \mathbb{B} \to \mathbb{Z}\) — il est appelé fonction structurante ou élément structurant non plan.
Développée par Matheron et Serra dans les années 1960 pour les images binaires, puis étendue aux niveaux de gris, la morphologie mathématique fonde des opérateurs tels que le gradient morphologique, le top-hat, le watershed et la transformée de distance, tous dérivés de deux primitifs : l’érosion et la dilatation [Matheron (1975); Serra (1982)].
Les deux opérateurs primitifs sont définis de manière unifiée pour les images en niveaux de gris (\(f: \mathbb{E} \to \mathbb{Z}\)) et, par restriction au domaine \(\{0,1\}\), également pour les images binaires.
L’érosion d’une image \(f\) par un élément structurant \(b: \mathbb{B} \to \mathbb{Z}\) est définie formellement par :
\[ \varepsilon_b(f)(x) = (f \ominus b)(x) = \min_{z \in \mathbb{B}}\{\, f(x + z) - b(z) \,\}, \quad \forall\, x \in \mathbb{E} \tag{4.3}\]
En pratique, l’érosion remplace l’intensité du pixel \(x\) par la valeur minimale résultant de la différence entre l’image et l’élément structurant dans le voisinage défini par le domaine \(\mathbb{B}\). Des valeurs positives dans les poids de \(b(z)\) forcent le résultat local vers le bas, « creusant » plus profondément le relief de l’image et intensifiant l’érosion.
Dans le cas plat (où les poids sont nuls à l’intérieur du domaine, c’est-à-dire \(b \equiv 0\)), l’expression se simplifie en le minimum local pur :
\[ \varepsilon_B(f)(x) = \min\{\, f(y) : y \in \mathbb{B}_x \,\} \]
Dans les images binaires, cette opération équivaut à exiger que l’ensemble \(\mathbb{B}\), translaté à la coordonnée \(x\), soit complètement contenu dans l’objet \(A\) :
\[ A \ominus \mathbb{B} = \{\, z \in \mathbb{E} \mid \mathbb{B}_z \subseteq A \,\} \]
Effet visuel : Rétrécit les objets et les structures claires, éliminant les protubérances, les pics brillants ou les bruits qui sont géométriquement plus petits que le domaine \(\mathbb{B}\).
La version didactique mm.ero0 implémente le cas particulier de l’érosion avec élément structurant plat. Pour chaque pixel \((y,x)\), la fonction parcourt les voisins spatiaux autorisés par \(B\) et stocke la plus petite valeur trouvée dans l’image d’entrée \(f\), reproduisant directement l’opération de minimum local décrite dans la Équation 4.3 pour \(b \equiv 0\).
Notez que les valeurs des voisins sont toujours lues de manière statique depuis l’image originale \(f\) ; la matrice de sortie \(g\) est utilisée exclusivement pour enregistrer le minimum accumulé du voisinage courant. Ainsi, le résultat final est invariant par rapport à l’ordre de balayage des pixels (que ce soit par lignes ou par colonnes).
La fonction auxiliaire _viz calcule les coordonnées des voisins valides dans les limites physiques de l’image. Sur les bords, l’initialisation de l’accumulateur à 255 imite avec exactitude le remplissage par élément neutre exigé par la théorie. Quant à la fonction d’interface mm.ero, elle recourt à l’implémentation native et optimisée d’OpenCV (mm.ero) lorsque l’élément structurant est plat, basculant vers la routine générale mm.ero1 si l’élément possède des poids topographiques.
L’exemple computationnel suivant illustre l’application d’un élément structurant en croix (mm.secross()) mis en évidence dans la Figure 4.3, en comparant l’exécution de la variante didactique en boucle (mm.ero0) avec le moteur computationnel d’OpenCV (mm.ero).
B_cruz = mm.secross()
mm.drawImgPlt(B_cruz, scale=40)
def _viz(f, B, y, x):
"""Génère (vy, vx, b_val) pour chaque voisin valide de (y,x)."""
H, W = f.shape
Bh, Bw = B.shape
oh, ow = -Bh/2 + 0.5, -Bw/2 + 0.5 # offsets fixes
for by, bx in np.ndindex(Bh, Bw):
vy, vx = int(y + by + oh), int(x + bx + ow)
if 0 <= vy < H and 0 <= vx < W:
yield vy, vx, B[by, bx]
def ero(f, Bc=np.zeros((3,3),dtype='uint8')):
"""Érosion (OpenCV ou avec poids)."""
try: return cv2.erode(f, Bc)
except: return mm.ero1(f, Bc)
def ero0(f, Bc=np.ones((3,3),dtype='uint8')):
"""Érosion classique sans poids."""
g = np.empty_like(f)
for y in range(f.shape[0]):
for x in range(f.shape[1]):
g[y,x] = 255
for vy,vx,bv in mm._viz(f,Bc,y,x):
if bv and g[y,x] > f[vy,vx]: g[y,x] = f[vy,vx]
return g
# Script de Test et de Validation
B = mm.secross()
print("Élément structurant B :")
print(mm.drawImage(B))
f = mm.randomImage(5,5)
print("Image originale f :")
print(mm.drawImage(f))
print("Érosion plane didactique (ero0) :")
print(mm.drawImage(ero0(f, B)))
print("Érosion optimisée OpenCV (ero) :")
print(mm.drawImage(ero(f, B)))Élément structurant B :
0 1 0
1 1 1
0 1 0
Image originale f :
4 0 6 7 4
2 4 7 1 3
8 5 6 4 1
1 9 4 1 8
1 7 6 1 1
Érosion plane didactique (ero0) :
0 0 0 1 3
2 0 1 1 1
1 4 4 1 1
1 1 1 1 1
1 1 1 1 1
Érosion optimisée OpenCV (ero) :
0 0 0 1 3
2 0 1 1 1
1 4 4 1 1
1 1 1 1 1
1 1 1 1 1
La fonction _viz utilise yield pour générer chaque voisin à la demande, sans stocker tous les résultats en mémoire dans une liste. Dans l’expérience ci-dessous, une fenêtre de 3000×3000 produit 9 millions de voisins. L’implémentation basée sur une liste a consommé plus de 1 Go de RAM et a pris environ 46 s, tandis que la version avec yield a consommé une mémoire négligeable et s’est exécutée en 38 s. En traitement d’images, les générateurs sont particulièrement utiles pour parcourir de grandes voisinages de manière efficace.
import tracemalloc
def lista(n): return [(i, i) for i in range(n)]
def gera(n):
for i in range(n): yield i, i
for nome, f in [("LISTA", lista), ("YIELD", gera)]:
tracemalloc.start()
sum(x+y for x,y in f(9_000_000))
_, pico = tracemalloc.get_traced_memory()
tracemalloc.stop()
print(f"{nome} : {pico/1024/1024:.1f} Mo ")LISTA : 830.8 Mo
YIELD : 0.0 Mo La Dilatation d’une image \(f\) par une fonction structurante \(b: \mathbb{B} \to \mathbb{Z}\) est définie formellement par :
\[ \delta_b(f)(x) = (f \oplus b)(x) = \max_{z \in \mathbb{B}}\{\, f(x - z) + b(z) \,\}, \quad \forall\, x \in \mathbb{E} \tag{4.4}\]
En pratique, la dilatation remplace l’intensité du pixel \(x\) par la plus grande valeur résultant de la somme entre l’image et l’élément structurant dans le voisinage défini. L’argument d’inversion spatiale (\(x - z\)) indique que la dilatation évalue implicitement l’élément transposé (réfléchi) \(\hat{b}\), propriété fondamentale pour assurer la dualité mathématique par rapport à l’érosion.
Dans le cas plat (où les poids sont nuls à l’intérieur du domaine, c’est-à-dire \(b \equiv 0\)), l’expression se réduit au maximum local pur :
\[ \delta_B(f)(x) = \max\{\, f(y) : y \in \mathbb{B}_x \,\} \]
Dans les images binaires, cette opération équivaut à exiger que l’ensemble réfléchi \(\hat{\mathbb{B}}\), translaté à la coordonnée \(x\), possède une intersection non vide avec l’objet \(A\) :
\[ A \oplus \mathbb{B} = \{\, z \in \mathbb{E} \mid \hat{\mathbb{B}}_z \cap A \neq \varnothing \,\} \]
Effet visuel : Étend les structures claires de l’image, augmente le remplissage des objets, connecte les composantes proches et élimine les canaux, fosses sombres ou vallées qui sont géométriquement plus petits que le domaine \(\mathbb{B}\).
La version didactique mm.dil0 implémente le cas particulier de dilatation avec élément structurant plan. Pour chaque pixel \((y,x)\), la fonction parcourt les voisins spatiaux autorisés par \(B\) et stocke la plus grande valeur trouvée dans l’image d’entrée \(f\), reproduisant directement l’opération de maximum local pour \(b \equiv 0\).
Avant de lancer le balayage spatial, l’élément structurant subit une réflexion géométrique au moyen de l’instruction np.flip(Bc) afin de construire explicitement la matrice transposée \(\hat{B}\) exigée par la théorie. Pour des masques parfaitement symétriques (tels que des croix, des carrés et des disques centrés à l’origine), cette réflexion ne modifie pas l’arrangement des pixels ; toutefois, pour les éléments asymétriques, cette étape est strictement nécessaire afin de garantir l’équivalence avec les définitions formelles et de préserver les lois de dualité.
Comme constaté pour l’opérateur d’érosion, les valeurs des voisins sont toujours lues de manière statique à partir de la matrice originale \(f\), tandis que la matrice de sortie \(g\) agit uniquement comme le registre du maximum accumulé du voisinage. Aux frontières de l’image, l’initialisation de l’accumulateur à 0 émule avec exactitude le remplissage externe par élément neutre (\(-\infty\), ou zéro dans les représentations sur 8 bits), garantissant que les bords physiques de la scène soient dilatés en parfaite conformité avec le standard adopté par OpenCV.
L’exemple informatique ci-dessous illustre l’application pratique d’un élément en croix (mm.secross()), validant la cohérence entre la logique en boucles (mm.dil0) et la méthode native industrielle (mm.dil).
def dil(f, Bc=np.zeros((3,3),dtype='uint8')):
"""Dilatation (OpenCV ou avec des poids)."""
try: return cv2.dilate(f, Bc)
except: return mm.dil1(f, Bc)
def dil0(f, Bc=np.zeros((3,3),dtype='uint8')):
"""Dilatation plane suivant rigoureusement la théorie."""
g = np.empty_like(f)
Bc = np.flip(Bc) # réflexion explicite : B̂
for y in range(f.shape[0]):
for x in range(f.shape[1]):
g[y,x] = 0 # Initialise avec la valeur minimale pour chercher le maximum
for vy,vx,bv in mm._viz(f,Bc,y,x):
if bv and g[y,x] < f[vy,vx]:
g[y,x] = f[vy,vx]
return g
# Script de test et de validation
B = mm.secross()
print("Élément structurant B :")
print(mm.drawImage(B))
f = mm.randomImage(5,5)
print("Image originale f :")
print(mm.drawImage(f))
print("Dilatation plane didactique (dil0) :")
print(mm.drawImage(dil0(f, B)))
print("Dilatation optimisée OpenCV (dil) :")
print(mm.drawImage(dil(f, B)))Élément structurant B :
0 1 0
1 1 1
0 1 0
Image originale f :
3 4 8 1 0
7 1 0 4 6
2 9 3 0 8
5 8 9 1 1
4 4 4 2 1
Dilatation plane didactique (dil0) :
7 8 8 8 6
7 9 8 6 8
9 9 9 8 8
8 9 9 9 8
5 8 9 4 2
Dilatation optimisée OpenCV (dil) :
7 8 8 8 6
7 9 8 6 8
9 9 9 8 8
8 9 9 9 8
5 8 9 4 2
Comparez les définitions formelles de l’érosion (Équation 4.3) et de la dilatation (Équation 4.4). Considérez un élément structurant asymétrique à droite \(\mathbb{B}=\{0,1\}\) (origine et un pixel à droite) appliqué à la position \(x=10\).
Dans l’érosion (Équation 4.3) :
\[ \min\{f(x+z)-b(z)\} \]
L’opérateur consulte le pixel courant (\(10\)) et le pixel à droite (\(11\)), préservant l’orientation originale de \(\mathbb{B}\).
Dans la dilatation (Équation 4.4) :
\[ \max\{f(x-z)+b(z)\} \]
En raison du signe négatif (\(-z\)), avancer dans l’élément structurant correspond à reculer dans l’image, ce qui fait que la dilatation consulte le pixel à gauche (\(9\)).
La fonction _viz, utilisée dans morph.py, génère des voisins par déplacements additifs de la forme \(x+z\). Pour cette raison, l’implémentation de mm.dil0 reflète au préalable l’élément structurant au moyen de np.flip(B). Après la réflexion, le balayage basé sur \(x+z\) accède alors exactement aux mêmes points définis par l’expression théorique \(f(x-z)\) de la dilatation dans Équation 4.4.
Pour les éléments structurants symétriques (comme les disques, les carrés et les croix centrées), la réflexion ne modifie pas le masque. En revanche, pour les éléments asymétriques, cette étape est indispensable pour que l’implémentation reproduise correctement la définition mathématique de la dilatation et préserve la dualité érosion–dilatation.
L’érosion et la dilatation sont duales par complémentation. Cela signifie qu’un opérateur peut être entièrement obtenu à partir de l’autre, à condition d’agir sur le complément de l’image en utilisant l’élément structurant réfléchi \(\hat{B}\) :
\[ (A \ominus B)^c = A^c \oplus \hat{B} \quad \Longleftrightarrow \quad A \ominus B = (A^c \oplus \hat{B})^c \]
De manière analogue, la dilatation peut également être obtenue à partir de l’érosion :
\[ (A \oplus B)^c = A^c \ominus \hat{B} \quad \Longleftrightarrow \quad A \oplus B = (A^c \ominus \hat{B})^c \]
En termes pratiques, l’érosion d’un objet peut être obtenue par la dilatation de son complément, suivie de la complémentation du résultat (et vice-versa). Dans l’implémentation du paquet morph.py, les versions didactiques mm.ero0 et mm.dil0 rendent explicite cette structure au moyen de boucles (loops), tandis que mm.ero et mm.dil délèguent les opérations à OpenCV pour une plus grande efficacité computationnelle.
En morphologie mathématique classique, définie sur un domaine infini (typiquement \(\mathbb{Z}^2\)), cette dualité est exacte. Dans les images numériques, cependant, on travaille avec des matrices finies, et le résultat dépend de la manière dont sont traités les pixels situés hors de l’image.
Pour que les identités de dualité restent valides, le complément doit être défini par rapport au même univers et les conditions aux limites adoptées pour l’érosion et pour la dilatation doivent être complémentaires entre elles. Par exemple, si l’érosion suppose que les pixels externes appartiennent à l’objet (\(255\)), alors la dilatation appliquée au complément doit supposer que ces mêmes pixels externes appartiennent au fond (\(0\)).
Lorsque différentes stratégies de remplissage sont utilisées (réplication, réflexion, valeur constante, etc.), la dualité théorique peut cesser d’être satisfaite exactement dans les régions proches des bords de l’image.

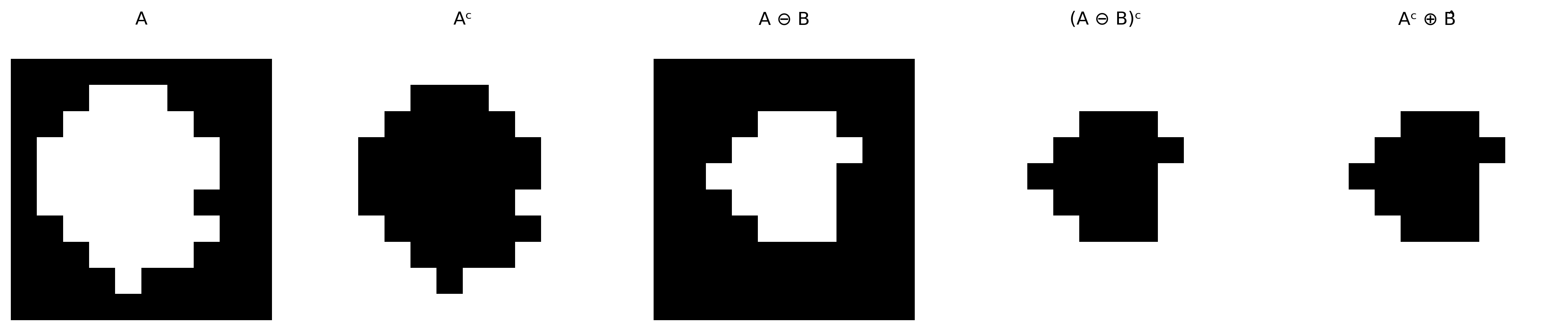

Pour illustrer numériquement les opérateurs morphologiques et la dualité érosion–dilatation, la Figure 4.4 présente une image binaire 10×10 traitée avec un élément structurant en forme de « L ». Dans l’implémentation de morph.py, l’origine de \(B\) est fixée au centre géométrique du masque — position \((1,1)\) pour un kernel 3×3 — et doit correspondre à un élément actif pour que l’érosion se comporte correctement (comme discuté précédemment). L’élément structurant \(B_L\) défini ci-dessous satisfait cette condition. La Figure 4.5 complète l’analyse avec un simulateur interactif de l’érosion, permettant de visualiser le déplacement de l’élément structurant sur l’image et d’identifier les positions où il reste complètement contenu dans l’objet.
A = np.array([
[0,0,0,0,0,0,0,0,0,0],
[0,0,0,1,1,1,0,0,0,0],
[0,0,1,1,1,1,1,0,0,0],
[0,1,1,1,1,1,1,1,0,0],
[0,1,1,1,1,1,1,1,0,0],
[0,1,1,1,1,1,1,0,0,0],
[0,0,1,1,1,1,1,1,0,0],
[0,0,0,1,1,1,1,0,0,0],
[0,0,0,0,1,0,0,0,0,0],
[0,0,0,0,0,0,0,0,0,0]], dtype=np.uint8) * 255
B_L = np.array([[1,0,0],[1,1,0],[1,1,0]], dtype=np.uint8) # 'L', origine au centre
B_hat = np.array([[0,1,1],[0,1,1],[0,0,1]], dtype=np.uint8) # B_L tourné de 180° (B̂)
print("Élément structurant B_L :"); print(mm.drawImg(B_L))
print("Élément structurant réfléchi B̂ :"); print(mm.drawImg(B_hat))
img_ero0 = mm.ero0(A, B_L)
# Dualité : (A ⊖ B)ᶜ == Aᶜ ⊕ B̂
A_c = mm.neg(A)
ero_c = mm.neg(img_ero0)
dil_Ac = mm.dil0(A_c, B_hat)
print(f"Dualité (A ⊖ B)ᶜ == Aᶜ ⊕ B̂ : {np.array_equal(ero_c, dil_Ac)}")
mm.show(
[A, A_c, img_ero0, ero_c, dil_Ac],
titles=["A", "Aᶜ", "A ⊖ B", "(A ⊖ B)ᶜ", "Aᶜ ⊕ B̂"],
cols=5, figsize=(15, 3)
)Élément structurant B_L :
1 0 0
1 1 0
1 1 0
Élément structurant réfléchi B̂ :
0 1 1
0 1 1
0 0 1
Dualité (A ⊖ B)ᶜ == Aᶜ ⊕ B̂ : True
Cliquez sur une cellule du canevas pour déplacer le noyau B_L ou utilisez les curseurs pour tester l'inclusion des contenus.
En combinant érosion et dilatation, on obtient deux opérateurs d’une grande utilité pratique : l’ouverture et la fermeture, définis par les Équations Équation 4.5 et Équation 4.6. Leurs principaux effets sont résumés dans la Table 4.2.
Ouverture (opening) — érosion suivie d’une dilatation par le même \(B\) :
\[ A \circ B = (A \ominus B) \oplus B \tag{4.5}\]
Fermeture (closing) — dilatation suivie d’une érosion par le même \(B\) :
\[ A \bullet B = (A \oplus B) \ominus B \tag{4.6}\]
En pratique, mm.open et mm.close appliquent le même élément structurant aux deux étapes. Pour les éléments structurants symétriques (les plus courants), cette implémentation coïncide avec la définition mathématique présentée ci-dessus.
| Opérateur | Séquence | Effet principal |
|---|---|---|
| Ouverture \(A \circ B\) | érosion → dilatation | Supprime les structures incapables de contenir l’élément structurant ; lisse les contours externes |
| Fermeture \(A \bullet B\) | dilatation → érosion | Comble les trous plus petits que \(B\) ; lisse les contours internes |
Propriété importante : les deux sont idempotents. Par exemple,
\[ (A \circ B) \circ B = A \circ B, \]
c’est-à-dire qu’après la première application, de nouvelles applications du même opérateur ne modifient plus le résultat.
Contrairement à l’érosion et à la dilatation, l’ouverture et la fermeture n’introduisent pas de nouveaux mécanismes computationnels. Les deux sont obtenus par la composition séquentielle des opérateurs primitifs déjà présentés :
def open0(f, B):
return mm.dil0(mm.ero0(f, B), B)
def close0(f, B):
return mm.ero0(mm.dil0(f, B), B)La fonction mm.open délègue l’opération à mm.open(f, B), tandis que mm.close utilise mm.close(f, B), produisant le même résultat de manière plus efficace.
L’ouverture hérite de l’érosion la capacité de supprimer les structures plus petites que l’élément structurant et de la dilatation la restauration partielle des régions préservées. La fermeture réalise le processus inverse : elle expand d’abord les objets puis restaure leurs dimensions originales, comblant les lacunes et les trous plus petits que l’élément structurant.
En pratique, l’ouverture et la fermeture sont souvent appliquées en séquence afin d’éliminer simultanément le bruit externe et de combler les trous internes. La fonction mm.asf (Alternating Sequential Filter) généralise cette stratégie en appliquant alternativement des ouvertures et des fermetures avec des éléments structurants progressivement plus grands. Les séquences disponibles sont présentées dans Table 4.3.
| Séquence | Ordre | Utilisation typique |
|---|---|---|
'OC' |
ouverture → fermeture | élimine le bruit externe avant de combler les petits trous |
'CO' |
fermeture → ouverture | comble les petits trous avant d’éliminer le bruit externe |
'OCO' |
ouverture → fermeture → ouverture | met l’accent sur l’élimination du bruit externe |
'COC' |
fermeture → ouverture → fermeture | met l’accent sur le comblement des trous et des lacunes |
Le paramètre n contrôle le nombre d’échelles utilisées par le filtre. À chaque itération \(i\), l’élément structurant est agrandi par somme de Minkowski (mm.sesum(b, i)), produisant une séquence de filtres morphologiques de plus en plus englobants. Contrairement à une ouverture ou une fermeture unique avec un grand élément structurant, l’ASF réalise un lissage progressif à plusieurs échelles, préservant mieux la géométrie des objets pertinents tout en éliminant les structures plus petites. Figure 4.6 présente un exemple d’application de l’ouverture, de la fermeture et de l’ASF sur l’image des pièces de monnaie.

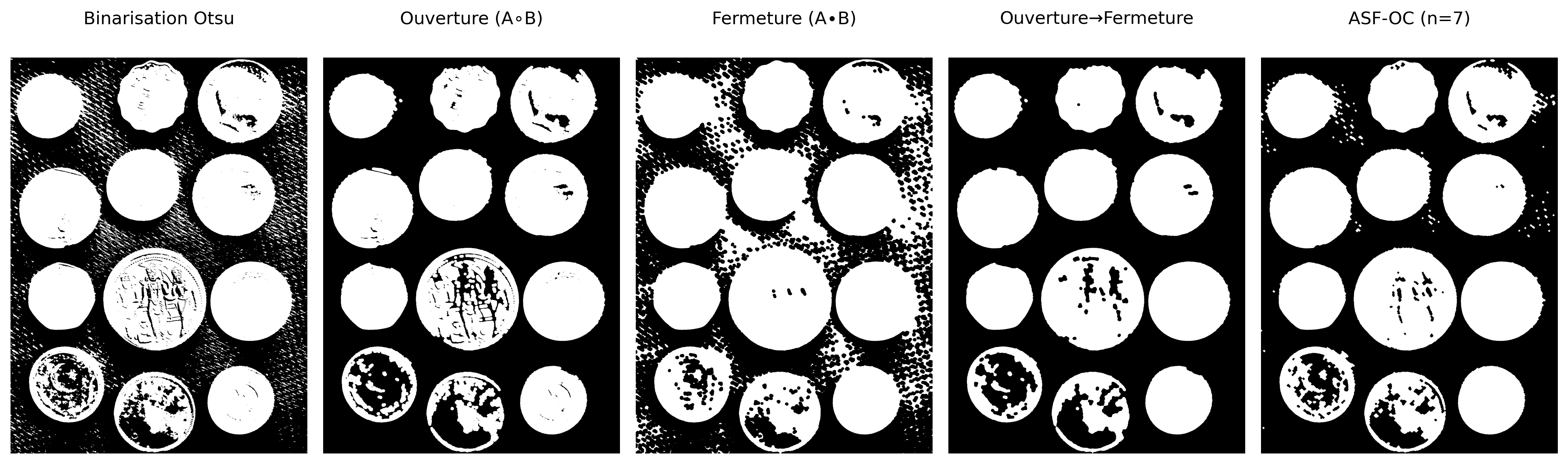

img_bin = mm.threshold(img_clahe)
B_disk = mm.sedisk(19)
img_open = mm.open(img_bin, B_disk) # érosion → dilatation
img_close = mm.close(img_bin, B_disk) # dilatation → érosion
img_oc = mm.close(img_open, B_disk) # ouverture suivie de fermeture
img_asf = mm.asf(img_bin, 'OC', mm.sedisk(3), n=7)
# ASF : disque de base 3×3, croît à chaque itération
mm.show(
[img_bin, img_open, img_close, img_oc, img_asf],
titles=["Binarisation Otsu", "Ouverture (A∘B)", "Fermeture (A∙B)",
"Ouverture→Fermeture", "ASF-OC (n=7)"],
cols=5, figsize=(15, 12)
)
Les opérateurs géodésiques introduisent une contrainte supplémentaire aux opérateurs morphologiques classiques au moyen d’une image de contrôle appelée masque \(g\). Au lieu de permettre à l’érosion ou à la dilatation de se propager librement à travers l’image, le résultat de chaque itération est limité point par point par les valeurs du masque, restreignant l’évolution de l’opération aux régions autorisées.
La dilatation géodésique d’une image marqueur \(f\) sous une image masque \(g\), à l’aide d’un élément structurant plat \(b\), est définie par :
\[ f \oplus_g b = (f \oplus b) \wedge g, \tag{4.7}\]
où \(\wedge\) représente le minimum point par point.
En d’autres termes, on effectue d’abord une dilatation conventionnelle sur le marqueur, puis le résultat est restreint par le masque \(g\). Ainsi, la propagation ne peut jamais dépasser les régions autorisées par le masque.
La formulation classique de la dilatation géodésique suppose que le marqueur est contenu dans le masque, c’est-à-dire \(f \le g\), garantissant que l’évolution de l’opération reste toujours limitée par le masque.
La fonction mm.cdil implémente directement cet opérateur et permet d’exécuter plusieurs itérations consécutives :
def cdil(f, g, b=np.zeros((3,3),dtype='uint8'), n=1):
"""Dilatação geodésica do marcador f sob a máscara g."""
y = f.copy()
for _ in range(n):
y = np.minimum(mm.dil(y, b), g)
return yL’instruction np.minimum(mm.dil(y, b), g) implémente exactement la définition mathématique de la dilatation géodésique, c’est-à-dire \((y \oplus b)\wedge g\).
Lorsque \(n=1\), la fonction exécute une unique dilatation géodésique. Pour \(n>1\), le résultat de chaque étape devient le marqueur de l’étape suivante, produisant une propagation progressive contrôlée par le masque.
Le simulateur interactif Figure 4.7 permet de suivre, étape par étape, la propagation du marqueur \(f\) le long des couloirs du labyrinthe. À chaque itération de mm.cdil, le front de dilatation avance vers les cellules voisines libres — celles où \(g = 1\) —, tandis que les murs (\(g = 0\)) restent infranchissables. Le nombre de pas nécessaires pour que le marqueur atteigne la sortie correspond exactement à la longueur géodésique du chemin le plus court à l’intérieur du masque, mettant en évidence la connexion directe entre la dilatation géodésique itérée et la notion de distance dans les graphes.
De manière duale, l’érosion géodésique d’une image marqueur \(f\) sous une image masque \(g\) est définie par :
\[ f \ominus_g b = (f \ominus b) \vee g, \tag{4.8}\]
où \(\vee\) représente l’opérateur de maximum point par point.
Dans ce cas, l’érosion conventionnelle du marqueur est suivie d’une contrainte inférieure imposée par le masque. Ainsi, aucun pixel du résultat ne peut prendre une valeur inférieure à celle du pixel correspondant du masque.
La formulation classique de l’érosion géodésique suppose la condition duale
\[ f \ge g, \]
de sorte que le masque agisse comme une limite inférieure tout au long du processus.
La fonction statique mm.cero matérialise cet opérateur :
staticmethod
def cero(f, g, b=np.zeros((3,3),dtype='uint8'), n=1):
"""Érosion géodésique du marqueur f sous le masque g."""
y = f.copy()
for _ in range(n):
y = np.maximum(mm.ero(y, b), g)
return yL’instruction np.maximum(mm.ero(y, b), g) implémente directement l’expression \((y \ominus b)\vee g\).
Tout comme pour la dilatation géodésique, le paramètre \(n\) définit combien d’érosions géodésiques successives seront calculées avant de renvoyer l’image finale.
La reconstruction morphologique présentée dans la section suivante est obtenue par l’application itérative de la dilatation géodésique (mm.cdil) jusqu’à ce qu’un point fixe soit atteint, c’est-à-dire jusqu’à ce qu’aucune cellule ne change de valeur entre deux itérations consécutives. En d’autres termes, la reconstruction consiste en une séquence de dilatations géodésiques successives qui se propagent à l’intérieur du masque jusqu’à ce qu’il n’y ait plus de modifications.
De manière duale, il est également possible de définir des reconstructions basées sur l’érosion géodésique au moyen d’applications successives de mm.cero.

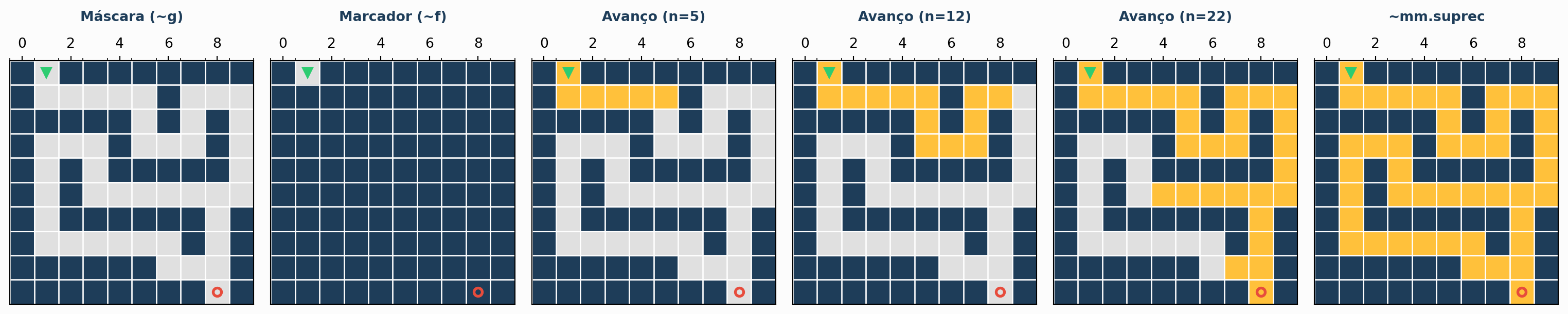

La Figure 4.8 illustre la résolution du problème de connectivité d’un labyrinthe en utilisant la dualité morphologique au moyen des fonctions mm.cero et mm.suprec.
Au lieu de propager un marqueur à travers les couloirs libres par des dilatations géodésiques, le problème est formulé dans le domaine complémentaire. Initialement, le masque original est inversé,
\[ g = 1 - g_{orig}, \]
ce qui fait que les murs prennent la valeur 1 et les couloirs la valeur 0. De manière analogue, le marqueur est construit dans ce même domaine complémentaire, contenant une unique valeur 0 à la position de l’entrée du labyrinthe et la valeur 1 sur les autres pixels.
En utilisant l’élément structurant en croix (mm.secross()), l’érosion géodésique agit sur le marqueur complémenté. À chaque itération de mm.cero, la région connectée au marqueur initial subit des érosions successives, tandis que le masque impose une borne inférieure qui empêche la propagation à travers les murs du labyrinthe.
Les images intermédiaires montrent des états de l’évolution après différents nombres d’itérations (n=5, n=12, et n=22). Le résultat final est obtenu par la reconstruction géodésique par érosion (mm.suprec), qui applique des érosions géodésiques successives jusqu’à atteindre un point fixe, c’est-à-dire une situation où aucune modification supplémentaire ne se produit entre deux itérations consécutives.
Dans le domaine complémentaire, la région reconstruite correspond exactement à l’ensemble des couloirs connectés à l’entrée du labyrinthe. Ainsi, la connectivité entre l’entrée et la sortie peut être déterminée directement à partir de l’image reconstruite.
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.colors as mcolors
# 1. Masque original g (0 = Mur, 1 = Couloir)
g_orig = np.array([
[0, 1, 0, 0, 0, 0, 0, 0, 0, 0],
[0, 1, 1, 1, 1, 1, 0, 1, 1, 1],
[0, 0, 0, 0, 0, 1, 0, 1, 0, 1],
[0, 1, 1, 1, 0, 1, 1, 1, 0, 1],
[0, 1, 0, 1, 0, 0, 0, 0, 0, 1],
[0, 1, 0, 1, 1, 1, 1, 1, 1, 1],
[0, 1, 0, 0, 0, 0, 0, 0, 1, 0],
[0, 1, 1, 1, 1, 1, 1, 0, 1, 0],
[0, 0, 0, 0, 0, 0, 1, 1, 1, 0],
[0, 0, 0, 0, 0, 0, 0, 0, 1, 0]], dtype=np.uint8)
# Inversion globale au début (Dualité Morphologique)
g = 1 - g_orig # Maintenant : 1 = Mur, 0 = Couloir
f = np.ones((10, 10), dtype=np.uint8)
f[0, 1] = 0 # Graine injectée comme 0 dans le couloir
# Élément structurant en croix
B_cruz = mm.secross()
# Traitement direct via mm.cero et mm.suprec dans le domaine inversé
passo_5 = mm.cero(f, g, B_cruz, n=5)
passo_12 = mm.cero(f, g, B_cruz, n=12)
passo_22 = mm.cero(f, g, B_cruz, n=22)
ponto_fixo = mm.suprec(f, g, B_cruz)
# --- CONFIGURATION DE L'AFFICHAGE GRAPHIQUE ---
titles = [
"Máscara (~g)", "Marcador (~f)",
"Avanço (n=5)", "Avanço (n=12)",
"Avanço (n=22)", "~mm.suprec"
]
images = [g, f, passo_5, passo_12, passo_22, ponto_fixo]
fig, axes = plt.subplots(1, 6, figsize=(16, 4), facecolor='#fcfcfc')
# Carte de couleurs adaptée au domaine complémentaire :
# Dans le domaine inversé : 1 = Mur (Bleu Foncé)
# Où g == 0 et image == 1 = Couloir Libre (Gris Clair)
# Où g == 0 et image == 0 = Onde Géodésique Active (Or)
cmap_pipeline = mcolors.ListedColormap(['#ffc13b', '#e0e0e0', '#1e3d59'])
for i, ax in enumerate(axes):
if i == 0 or i == 1:
# Pour les conditions initiales (~g et ~f)
cmap_init = mcolors.ListedColormap(['#e0e0e0', '#1e3d59'])
ax.imshow(images[i], cmap=cmap_init, vmin=0, vmax=1)
else:
# Rendu basé sur les états complémentaires
render_step = np.zeros_like(g, dtype=np.uint8)
render_step[g == 1] = 2 # Mur (1 original de la carte de couleurs)
render_step[g == 0] = 1 # Couloir par défaut
render_step[images[i] == 0] = 0 # Onde active (0 original de la carte de couleurs)
ax.imshow(render_step, cmap=cmap_pipeline, vmin=0, vmax=2)
ax.set_title(titles[i], fontsize=10, fontweight='bold', color='#1e3d59', pad=12)
ax.set_xticks(np.arange(-0.5, 10, 1), minor=True)
ax.set_yticks(np.arange(-0.5, 10, 1), minor=True)
ax.grid(which='minor', color='#ffffff', linestyle='-', linewidth=1)
ax.tick_params(which='both', bottom=False, left=False, labelbottom=False, labelleft=False)
# Indicateurs graphiques d'Entrée et de Sortie
ax.plot(1, 0, marker='v', color='#2ecc71', markersize=7, markeredgewidth=1.5)
ax.plot(8, 9, marker='o', color='#e74c3c', markersize=6, fillstyle='none', markeredgewidth=2)
plt.tight_layout()
plt.show()
La reconstruction morphologique propage une image marqueur \(f\) à l’intérieur d’une image masque \(g\), en garantissant que le résultat ne dépasse jamais les valeurs d’intensité imposées par le masque. L’opérateur fondamental qui rend possible cette propagation contenue est la dilatation géodésique, définie par la Équation 4.7.
La reconstruction est obtenue par l’application itérative de cette dilatation conditionnée. Initialement, le marqueur est limité par le masque pour établir l’état initial :
\[ X^{(0)} = f \wedge g, \]
et les itérations suivantes sont définies de manière récursive par :
\[ X^{(k)} = (X^{(k-1)} \oplus b) \wedge g. \]
La séquence croît de manière monotone jusqu’à atteindre un point fixe, produisant la reconstruction morphologique par dilatation (également connue dans la littérature sous le nom d’inf-reconstruction) :
\[ R_g^\delta(f) = \lim_{k\to\infty} X^{(k)} = X^{(k)} \quad \text{quand} \quad X^{(k)} = X^{(k-1)}. \tag{4.9}\]
La montée itérative est interrompue dès que la stabilité est atteinte, c’est-à-dire lorsque deux itérations consécutives produisent des matrices avec des valeurs absolument identiques.
La routine didactique mm.infrec implémente directement l’algorithme itératif de point fixe. Initialement, le marqueur effectif initial \(X^{(0)}\) est déterminé par l’opération np.minimum(f, g). Pour garantir que la boucle de vérification exécute la première itération sans déclencher de fausses convergences prématurées, la variable de contrôle de l’itération précédente (y1) est initialisée avec une valeur sentinelle hors du domaine des données (ou simplement avec une matrice qui force la première exécution).
def infrec(f, g, b=np.zeros((3,3), dtype='uint8')):
"""Inf-reconstruction : dilate le marqueur (f ∧ g) jusqu'à convergence sous le masque g."""
y = np.minimum(f, g)
# Initialise y1 avec des valeurs impossibles pour forcer l'entrée dans la boucle
y1 = np.full_like(f, 256, dtype=np.int16)
while not np.array_equal(y, y1):
y1 = y.copy()
# Applique la dilatation géodésique : (y ⊕ b) ∧ g
y = np.minimum(mm.dil(y, b), g)
return y.astype('uint8')À l’intérieur de la boucle while, la variable y stocke l’estimation courante de la reconstruction \(X^{(k)}\), tandis que y1 préserve l’image de l’étape immédiatement antérieure \(X^{(k-1)}\). L’instruction de contrôle conditionnel np.minimum(mm.dil(y, b), g) traduit fidèlement la dilatation géodésique théorique, où l’expansion morphologique conventionnelle pilotée par OpenCV est immédiatement « élaguée » et limitée par les barrières d’intensité du masque \(g\). La boucle cesse lorsqu’aucune modification de pixel n’est enregistrée entre les étapes.
La reconstruction morphologique est significativement plus robuste que l’ouverture conventionnelle, car elle est capable de supprimer les structures indésirables sans déformer ou modifier la morphologie des objets qui doivent être préservés.
Alors que l’ouverture classique adoucit les angles, élimine les pointes et déforme les contours en raison de l’imposition géométrique rigide de l’élément structurant, la reconstruction géodésique utilise le masque pour retrouver avec exactitude les limites et les formes originales des objets qui présentent une connectivité avec le marqueur initial.
En termes intuitifs, le marqueur agit comme une graine de contagion qui se propage progressivement, mais uniquement en traversant les régions autorisées par le masque. Les composantes qui n’ont aucune intersection avec le marqueur ne seront jamais reconstruites (étant ainsi éliminées), tandis que les composantes touchées par la graine s’étendent jusqu’à restaurer intégralement leur géométrie d’origine.

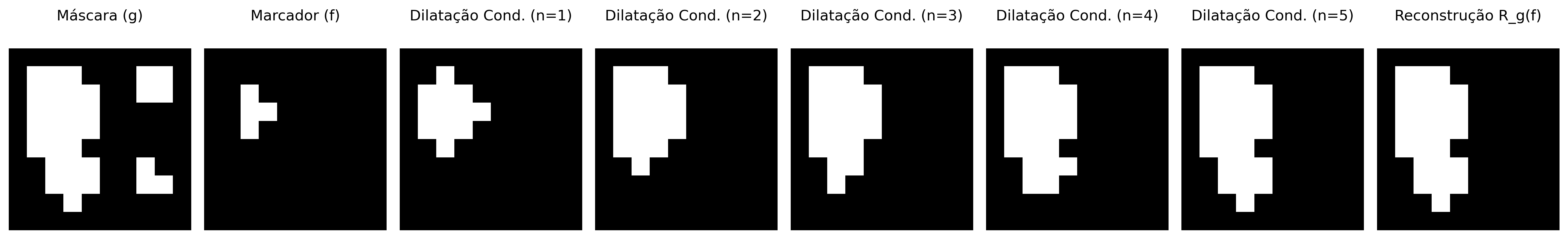

Ce comportement discriminatoire et conservateur est illustré à la Figure 4.9, en utilisant l’élément structurant en croix présenté à la Figure 4.3..
g = np.array([
[0,0,0,0,0,0,0,0,0,0],
[0,1,1,1,0,0,0,1,1,0],
[0,1,1,1,1,0,0,1,1,0],
[0,1,1,1,1,0,0,0,0,0],
[0,1,1,1,1,0,0,0,0,0],
[0,1,1,1,0,0,0,0,0,0],
[0,0,1,1,1,0,0,1,0,0],
[0,0,1,1,1,0,0,1,1,0],
[0,0,0,1,0,0,0,0,0,0],
[0,0,0,0,0,0,0,0,0,0]], dtype=np.uint8) * 255
B_cruz = mm.secross()
f = mm.ero(g, mm.sebox()) # marqueur : noyau de l'objet principal
iteracoes, titulos = [], []
img_atual = f
for i in range(1, 6):
img_atual = mm.cdil(img_atual, g, B_cruz)
iteracoes.append(img_atual)
titulos.append(f"Dilatação Cond. (n={i})")
img_reconstruida = mm.infrec(f, g, B_cruz)
print(f"✅ Stabilité à l'itération 5 : {np.array_equal(img_reconstruida, iteracoes[-1])}")
mm.show(
[g, f] + iteracoes + [img_reconstruida],
titles=["Máscara (g)", "Marcador (f)"] + titulos + ["Reconstrução R_g(f)"],
cols=8, figsize=(18, 3)
)✅ Stabilité à l'itération 5 : True
Deux opérateurs basés sur la reconstruction morphologique complètent le pipeline de nettoyage binaire. Leurs principales caractéristiques sont résumées dans la Table 4.4.
Remplissage des trous (mm.clohole) supprime les cavités entièrement entourées par l’objet, quelle que soit leur taille, sans modifier les contours externes. La procédure agit sur le complément de l’image, en utilisant comme marqueur une restriction du cadre (frame) au fond :
\[ \text{clohole}(f) = \bigl(R_{f^c}^\delta(\text{frame}(f) \wedge f^c)\bigr)^c \tag{4.10}\]
Sur le plan opérationnel, on reconstruit d’abord le fond externe, puis on applique la complémentation pour récupérer les objets dont les trous ont été remplis.
Suppression des objets de bord (mm.edgeoff) élimine tous les objets qui touchent le bord de l’image, en ne préservant que les composantes entièrement internes. Le marqueur est obtenu par l’intersection entre le cadre (frame) et les objets de l’image :
\[ \text{edgeoff}(f) = f \setminus R_f^\delta(\text{frame}(f) \wedge f) \tag{4.11}\]
| Opérateur | Marqueur | Masque | Effet |
|---|---|---|---|
mm.clohole |
frame restreint au fond (\(f^c\)) | \(f^c\) | Remplit les trous internes |
mm.edgeoff |
frame restreint à l’objet (\(f\)) | \(f\) | Supprime les objets connectés au bord |

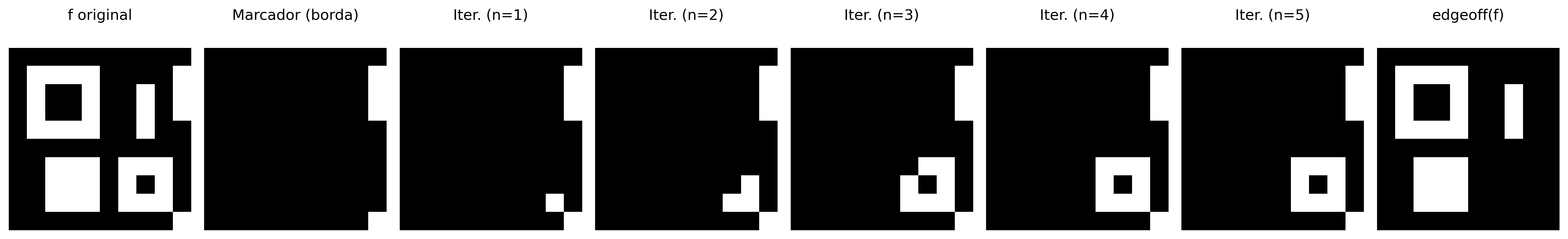

L’évolution pas à pas de ces transformations géodésiques peut être suivie dans les figures suivantes. La Figure 4.10 illustre le mécanisme d’inondation contrôlée de l’opérateur mm.clohole, dans lequel la reconstruction se fait à partir du fond externe et empêche la propagation vers les régions internes non connectées à l’extérieur, ce qui aboutit au remplissage cohérent des cavités internes. En revanche, la Figure 4.11 détaille la dynamique de l’opérateur mm.edgeoff, où seules les composantes connectées au bord sont reconstruites puis supprimées, ne préservant que les objets entièrement contenus à l’intérieur de l’image.
La connectivité de la propagation géodésique est contrôlée par l’élément structurant : mm.sebox() (voisinage de 8) inclut les connexions diagonales, tandis que mm.secross() (voisinage de 4) les exclut. Par conséquent, le choix de l’élément structurant affecte les composantes atteintes par la reconstruction et, donc, celles qui seront préservées ou supprimées.
Les définitions ci-dessus sont directement alignées avec l’implémentation dans morph.py, reproduite ci-dessous :
staticmethod
def clohole(f, b=np.ones((3,3),dtype='uint8')):
# marqueur restreint au fond de l'image
marqueur = mm.frame(f, border=1) & mm.neg(f)
return mm.neg(mm.infrec(marqueur, mm.neg(f), b))
staticmethod
def edgeoff(f, b=np.ones((3,3),dtype='uint8')):
# marqueur restreint aux objets de l'image
marqueur = mm.frame(f, border=1) & f
return mm.subm(f, mm.infrec(marqueur, f, b))Ces implémentations rendent explicite le fait que les deux opérateurs sont des instances directes de la reconstruction morphologique par dilatation géodésique avec mm.infrec, ne différant que par le choix du marqueur et du masque : clohole agit sur le complément de l’image, tandis que edgeoff agit directement sur le domaine des objets.
f = np.array([
[0,0,0,0,0,0,0,0,0,0],
[0,1,1,1,1,0,0,0,0,1],
[0,1,0,0,1,0,0,1,0,1],
[0,1,0,0,1,0,0,1,0,1],
[0,1,1,1,1,0,0,1,0,0],
[0,0,0,0,0,0,0,0,0,0],
[0,0,1,1,1,0,1,1,1,0],
[0,0,1,1,1,0,1,0,1,0],
[0,0,1,1,1,0,1,1,1,0],
[0,0,0,0,0,0,0,0,0,1]], dtype=np.uint8) * 255
B_cruz = mm.secross()
f_c = mm.neg(f)
marcador_ch = mm.frame(f, border=1) # borda externa
iteracoes, titulos = [], []
img_atual = marcador_ch
for i in range(1, 6):
img_atual = mm.cdil(img_atual, f_c, B_cruz)
iteracoes.append(img_atual)
titulos.append(f"Iter. (n={i})")
img_clohole = mm.neg(mm.infrec(marcador_ch, f_c, B_cruz))
print(f"✅ Validação clohole : {np.array_equal(img_clohole, mm.clohole(f))}")
mm.show(
[f, marcador_ch] + iteracoes + [img_clohole],
titles=["f original", "Marcador (borda)"] + titulos + ["clohole(f)"],
cols=8, figsize=(18, 3), axis=True
)✅ Validação clohole : True
f = np.array([
[0,0,0,0,0,0,0,0,0,0],
[0,1,1,1,1,0,0,0,0,1],
[0,1,0,0,1,0,0,1,0,1],
[0,1,0,0,1,0,0,1,0,1],
[0,1,1,1,1,0,0,1,0,0],
[0,0,0,0,0,0,0,0,0,0],
[0,0,1,1,1,0,1,1,1,0],
[0,0,1,1,1,0,1,0,1,0],
[0,0,1,1,1,0,1,1,1,0],
[0,0,0,0,0,0,0,0,0,1]], dtype=np.uint8) * 255
B_box = mm.sebox()
marcador_eo = mm.band(mm.frame(f, border=1), f) # borda ∩ f
iteracoes, titulos = [], []
img_atual = marcador_eo
for i in range(1, 6):
img_atual = mm.cdil(img_atual, f, B_box)
iteracoes.append(img_atual)
titulos.append(f"Iter. (n={i})")
img_edgeoff = mm.edgeoff(f, B_box)
mm.show(
[f, marcador_eo] + iteracoes + [img_edgeoff],
titles=["f original", "Marcador (borda)"] + titulos + ["edgeoff(f)"],
cols=8, figsize=(18, 3)
)
Com base na análise anterior — na qual o CLAHE produziu o maior valor da variância interclasses (\(\sigma_B^2 \approx 2{,}47 \times 10^3\)), ver Figure 4.2, e o operador mm.clohole mostrou-se eficaz no preenchimento das cavidades internas —, o pipeline final de segmentação, ilustrado na Figure 4.12, é estruturado pelo seguinte fluxo computacional:
\[ \text{gray} \xrightarrow{\text{CLAHE}} \xrightarrow{\text{Otsu}} \xrightarrow{\text{open}} \xrightarrow{\text{clohole}} \xrightarrow{\text{open}} \xrightarrow{\text{edgeoff}} \text{segmentação} \]
Após a etapa de mm.clohole, aplica-se uma segunda abertura morfológica com um elemento estruturante maior (mm.sedisk(33), disco de diâmetro 33). Essa operação remove pequenas regiões residuais e artefatos que possam ter permanecido após a segmentação. Em particular, o preenchimento geodésico pode transformar pequenas cavidades isoladas em componentes conectados ao objeto, tornando conveniente uma etapa adicional de filtragem baseada em tamanho. O diâmetro foi escolhido de modo que as moedas permaneçam capazes de conter o elemento estruturante, enquanto componentes significativamente menores sejam eliminados.
Nesta imagem, nenhuma moeda está conectada à borda da matriz. Consequentemente, a aplicação de mm.edgeoff não altera o resultado obtido após a segunda abertura. Ainda assim, essa etapa é mantida no pipeline por robustez, pois em outras imagens podem existir objetos parcialmente visíveis ou conectados às bordas, que devem ser removidos antes da etapa de análise.
L’opérateur mm.clohole remplit toutes les cavités fermées présentes dans les objets segmentés. Dans certaines situations, de petites régions indésirables peuvent subsister après cette étape ou devenir connectées aux objets principaux. L’ouverture morphologique subséquente supprime les composants plus petits que l’élément structurant, tout en préservant les pièces en raison de leur taille significativement plus grande.
# ── Prétraitement : uniquement CLAHE
img_clahe0 = mm.clahe(img_coins_gray, 2.0, 8)
# ── Étape 1 : Binarisation Otsu
img_bin = mm.threshold(img_clahe0)
# ── Étape 2 : Ouverture — supprime les bruits blancs de fond
img_open = mm.open(img_bin, mm.sedisk(9))
# ── Étape 3 : clohole — ferme tous les trous internes
img_hole = mm.clohole(img_open)
# ── Étape 4 : Ouverture (grand noyau) — supprime les artefacts du clohole
img_limpo = mm.open(img_hole, mm.sedisk(33))
# ── Étape 5 : edgeoff — supprime les objets touchant le bord
img_final = mm.edgeoff(img_limpo, border=1)
mm.show(
[img_clahe0, img_bin, img_open,
img_hole, img_limpo, img_final],
titles=["CLAHE", "Otsu", "Ouverture (r=9)",
"clohole", "Ouverture (r=33)", "Final (edgeoff)"],
cols=6, figsize=(18, 6)
)
Les opérateurs morphologiques s’étendent naturellement aux images en niveaux de gris. Dans cette formulation, l’érosion et la dilatation agissent directement sur les niveaux d’intensité de l’image. Pour des éléments structurants plats (\(b \equiv 0\)), l’érosion correspond au minimum local et la dilatation au maximum local dans le voisinage défini par l’élément structurant.
L’interprétation intuitive est simple : l’érosion assombrit les régions en remplaçant chaque pixel par la plus petite valeur présente dans son voisinage, tandis que la dilatation éclaircit les régions en utilisant la plus grande valeur disponible. La combinaison de ces opérateurs permet de construire des transformations capables de rehausser les contours, de supprimer les tendances d’éclairage et de mettre en évidence les structures locales.
Trois opérateurs dérivés sont particulièrement utiles :
Gradient morphologique — met en évidence les contours comme la différence entre la dilatation et l’érosion :
\[ \text{grad}_B(f) = (f \oplus B) - (f \ominus B) \tag{4.12}\]
Top-hat — met en évidence les structures brillantes plus petites que l’élément structurant (différence entre l’image originale et son ouverture) :
\[ \text{top-hat}_B(f) = f - (f \circ B) \tag{4.13}\]
Black-hat — met en évidence les structures sombres plus petites que l’élément structurant (différence entre la fermeture et l’image originale) :
\[ \text{black-hat}_B(f) = (f \bullet B) - f \tag{4.14}\]
Le Top-hat extrait les détails brillants qui ne survivent pas à l’ouverture, tandis que le Black-hat révèle les détails sombres supprimés par la fermeture. Quant au gradient morphologique, il rehausse les transitions abruptes d’intensité, produisant une représentation similaire à celle d’un détecteur de contours.
Pour comprendre le mécanisme de ces opérateurs au niveau local, la Figure 4.13 présente un simulateur interactif de morphologie en tons de gris. Le simulateur permet de modifier librement l’élément structurant, de visualiser son déplacement sur l’image et de suivre simultanément le profil unidimensionnel des intensités. Ainsi, il devient possible d’observer directement comment l’érosion sélectionne les minima locaux, comment la dilatation sélectionne les maxima locaux et comment le gradient morphologique émerge de la différence entre ces deux opérateurs.
Le bouton situé dans le coin supérieur droit permet d’alterner entre la visualisation originale en tons de gris et une représentation en fausses couleurs (colormap) pour les trois types de gradients uniquement. La version colorée facilite la perception visuelle des variations d’intensité, rendant plus évidente l’action des opérateurs morphologiques sur les maxima, les minima et les transitions locales de l’image.
Les opérateurs présentés sont disponibles dans morph.py via les fonctions mm.gradm, mm.tophat et mm.blackhat.

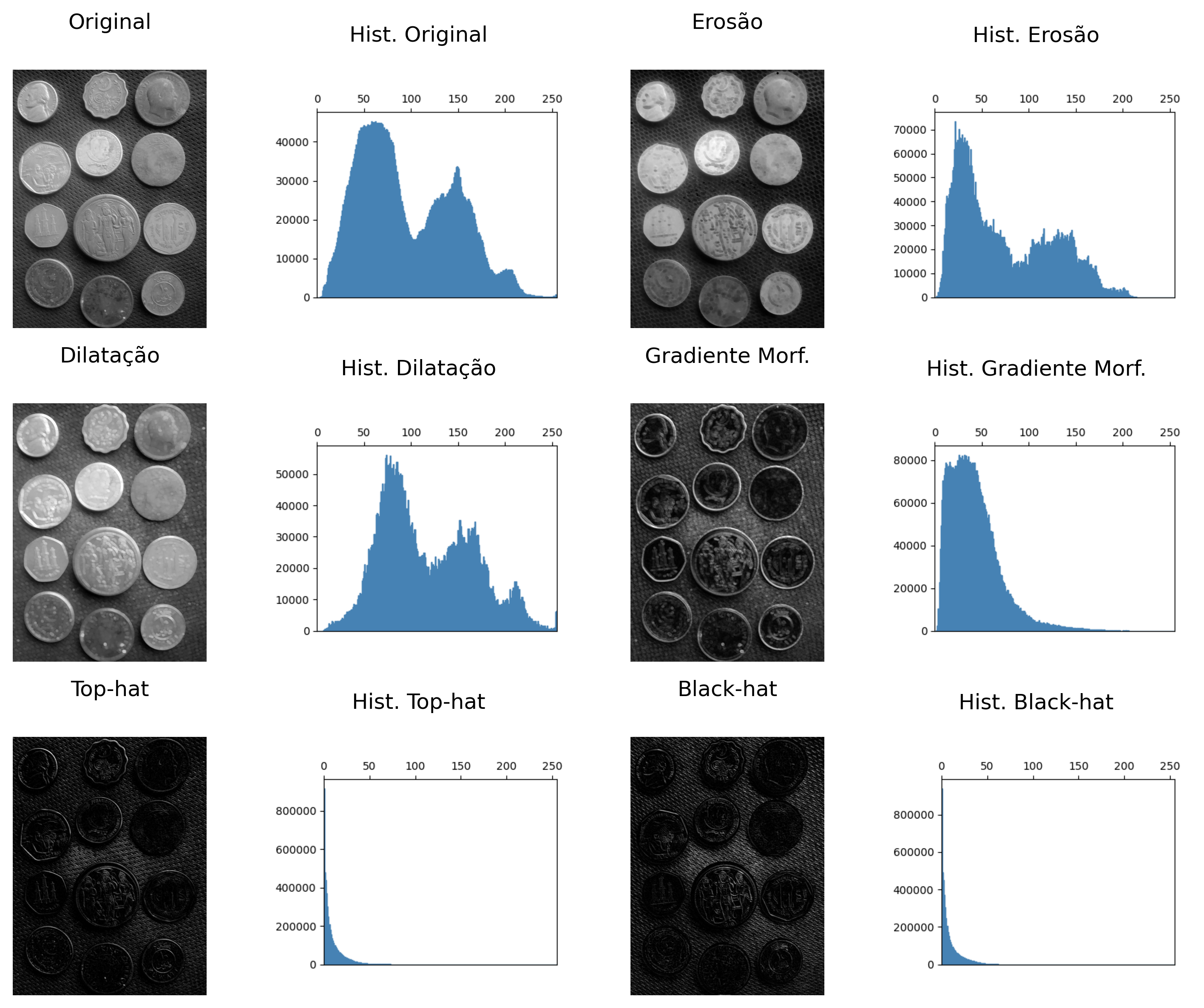

La Figure 4.14 illustre les effets de ces opérateurs sur l’image des pièces et leurs histogrammes respectifs. On observe que l’érosion déplace la distribution vers des intensités plus faibles, tandis que la dilatation la déplace vers des intensités plus élevées. Le gradient concentre les valeurs dans les régions de contour, et les opérateurs Top-hat et Black-hat produisent des histogrammes fortement concentrés à de faibles niveaux d’intensité, car seules de petites structures locales sont mises en évidence.
import io
import matplotlib.pyplot as plt
import numpy as np
def fig2img(fig):
b = io.BytesIO(); fig.savefig(b, format='png', dpi=100); plt.close(fig); b.seek(0)
return (plt.imread(b)[:, :, :3] * 255).astype(np.uint8)
def plot_hist(img, title):
fig, ax = plt.subplots(figsize=(4, 3))
h = mm.hist(img)
# CORRECTION : range utilise len(h) dynamiquement pour correspondre au retour de la bibliothèque
ax.bar(range(len(h)), h, color='steelblue', width=1, edgecolor='steelblue')
ax.set(xlim=(0, 255)); plt.tight_layout()
return fig2img(fig)
# 1. Traitement morphologique de base
B = mm.sedisk(19)
operadores = [
("Original", img_coins_gray),
("Erosão", mm.ero(img_coins_gray, B)),
("Dilatação", mm.dil(img_coins_gray, B)),
("Gradiente Morf.", mm.gradm(img_coins_gray, B)),
("Top-hat", mm.tophat(img_coins_gray, B)),
("Black-hat", mm.blackhat(img_coins_gray, B))
]
# 2. Assemblage dynamique de la paire : [Image, Histogramme]
imgs, titles = [], []
for nome, img in operadores:
imgs += [img, plot_hist(img, f"Hist. {nome}")]
titles += [nome, f"Hist. {nome}"]
# 3. Affichage final en grille de deux colonnes (Image | Histogramme)
mm.show(imgs, titles=titles, cols=4, figsize=(10, 8))
Les opérateurs morphologiques présentés précédemment seront désormais utilisés comme outils de raffinement et de génération de marqueurs pour des méthodes de segmentation plus avancées, présentées ci-après.
La segmentation d’images consiste à diviser l’image en régions associées à des objets ou à des structures d’intérêt. En TNI, elle représente la transition entre le traitement de bas niveau — comme le filtrage et le rehaussement — et des étapes d’analyse plus avancées, telles que l’extraction de caractéristiques, la reconnaissance et l’interprétation de la scène.
Formellement, l’objectif de la segmentation consiste à décomposer le domaine spatial complet d’une image, noté \(\Omega\), en une partition de sous-ensembles \(\{R_1, R_2, \ldots, R_n\}\) qui satisfait simultanément les critères de complétude et de disjonction :
\[ \bigcup_{i=1}^{n} R_i = \Omega, \qquad R_i \cap R_j = \emptyset \quad \forall\, i \neq j \tag{4.15}\]
Outre les propriétés de complétude et de disjonction exprimées dans la Équation 4.15, chaque sous-région \(R_i\) doit constituer un domaine homogène selon un prédicat de similarité défini sur des propriétés locales — intensité, couleur ou texture — et, simultanément, être distincte des régions adjacentes.
Les techniques de segmentation peuvent être organisées en différentes familles. Dans ce chapitre, l’accent sera mis sur les approches résumées dans la Table 4.5, fondées principalement sur des critères d’intensité, de connectivité et de proximité spatiale.
| Approche | Critère de Segmentation | Opérateurs de Référence |
|---|---|---|
| Seuillage | Partitionnement de l’espace des intensités | Critère d’Otsu, seuillage global et local |
| Morphologie Mathématique | Relations spatiales définies par des éléments/fonctions structurants | Érosion, dilatation, ouverture, fermeture et reconstruction |
| Basée sur les Régions | Homogénéité locale et connectivité spatiale | Étiquetage des composantes connexes, Transformée de Distance et Watershed |
Jusqu’à ce point, le développement pratique s’est concentré sur le seuillage, au moyen de la combinaison entre l’égalisation adaptative CLAHE et la méthode globale d’Otsu. Cette étape a été complétée par des opérateurs de reconstruction morphologique basés sur des dilatations géodésiques, implémentés par les fonctions mm.infrec, mm.clohole et mm.edgeoff, produisant un masque binaire propre et adapté à l’analyse.
Cependant, dans les scénarios où des objets distincts apparaissent connectés dans le masque binaire — que ce soit par contact physique, chevauchement partiel ou par de minces ponts de pixels produits par la segmentation —, le seuillage cesse d’être suffisant pour individualiser chaque objet. Dans ces cas, de multiples objets composent une seule composante connexe, ce qui complique les étapes ultérieures de mesure et d’interprétation.
Pour surmonter cette limitation, les prochaines sections introduisent trois outils complémentaires : l’Étiquetage des Composantes Connexes, la Transformée de Distance et l’algorithme de segmentation par Watershed basé sur des marqueurs. Ensemble, ces techniques permettent de séparer les objets adjacents, d’identifier les régions individuellement et d’extraire des descripteurs géométriques cohérents pour une analyse quantitative.
Le étiquetage de composantes connexes (connected component labeling) est l’opérateur qui attribue un identifiant entier unique à chaque ensemble de pixels appartenant à une même composante connexe dans une image binaire.
Étant donné une image binaire \(f\) et une relation de connectivité définie par un élément structurant \(B\) (typiquement connectivité-4 ou connectivité-8), l’algorithme d’étiquetage de la Figure 4.15 produit une image \(g\) dans laquelle tous les pixels appartenant à la même composante connexe reçoivent le même étiquette entier positif, tandis que les pixels appartenant à des composantes distinctes reçoivent des étiquettes différentes.
La connectivité définit quels pixels sont considérés comme voisins directs d’un pixel \((x,y)\). Les définitions les plus couramment utilisées sont :
Le choix de la connectivité influence directement la formation des composantes connexes et, par conséquent, le résultat de l’étiquetage, comme illustré dans la Figure 4.17. Un exemple supplémentaire peut être exploré de manière interactive dans le simulateur présenté dans la Figure 4.16.
L’implémentation dans morph.py propose deux versions de cet opérateur. La fonction mm.label0 reproduit explicitement l’algorithme de flood-fill à l’aide d’une pile et permet de contrôler la connectivité via l’élément structurant adopté. Quant à mm.label, elle délègue l’opération à l’implémentation optimisée d’OpenCV (mm.label0). Dans les deux cas, le résultat est une image étiquetée dans laquelle chaque composante connexe reçoit un identifiant entier distinct.
zeros, mesma dimensão de f.cor ← 1.x e y) até encontrar uma semente: pixel ativo (f[x,y] ≠ 0) ainda não rotulado (g[x,y] = 0).pilha ← [[x,y]].while pilha):
i, j ← pilha.pop() e atribuir o rótulo: g[i,j] ← cor.mm._viz(f,b,i,j). Se o vizinho for ativo no elemento estruturante (bv ≠ 0), ativo na imagem (f[vy,vx] ≠ 0) e não rotulado (g[vy,vx] = 0), empilhá-lo.cor ← cor + 1 e continuar a varredura raster.b passada como parâmetro, alterando os pixels retornados em mm._viz.g preenchida com zeros (fundo). Definir rótulo inicial cor ← 1.pilha = [[x, y]].(i, j) via pop() e marcar g[i, j] = cor.cor ← cor + 1 para diferenciar o próximo objeto isolado.g ← zeros_like(f) e definição do primeiro identificador: cor ← 1.h e w da imagem.pilha semente.(i,j) e aplicar rótulo atual.b.cor ← cor + 1. A varredura raster continua do ponto onde parou.def label0(f, b=np.ones((3,3),dtype='uint8')): """Rotulagem por flood-fill com pilha.""" h, w = f.shape g = np.zeros(f.shape, dtype=int) cor = 1 for x in range(h): for y in range(w): if f[x,y] and not g[x,y]: pilha = [[x,y]] while pilha: i,j = pilha.pop(); g[i,j] = cor for vy,vx,bv in mm._viz(f,b,i,j): if bv and f[vy,vx] and not g[vy,vx]: pilha.append([vy,vx]) cor += 1 return g
g = np.zeros(f.shape, dtype=int) — Inicializa a matriz de saída com zeros. Zeros representam o fundo invariável.mm._viz(f, b, i, j) — O iterador morfológico avalia a conectividade. Passando B_cruz a busca expande em 4-vizinhança; passando quadrado (ones) expande em 8-vizinhança.pilha.pop() — Remove o último par de coordenadas inserido, caracterizando um comportamento LIFO de busca em profundidade (DFS) para varrer o objeto de forma contígua.cor += 1 — O incremento ocorre estritamente fora do laço while, garantindo que o mesmo número marque toda a extensão da componente concluída antes de passar para a próxima semente raster.L’auxiliaire _viz itère sur la fenêtre structurante b centrée en \((i,j)\), ne générant que les voisins valides à l’intérieur des limites de l’image — la connectivité souhaitée est entièrement déterminée par la forme de b passée à l’algorithme.

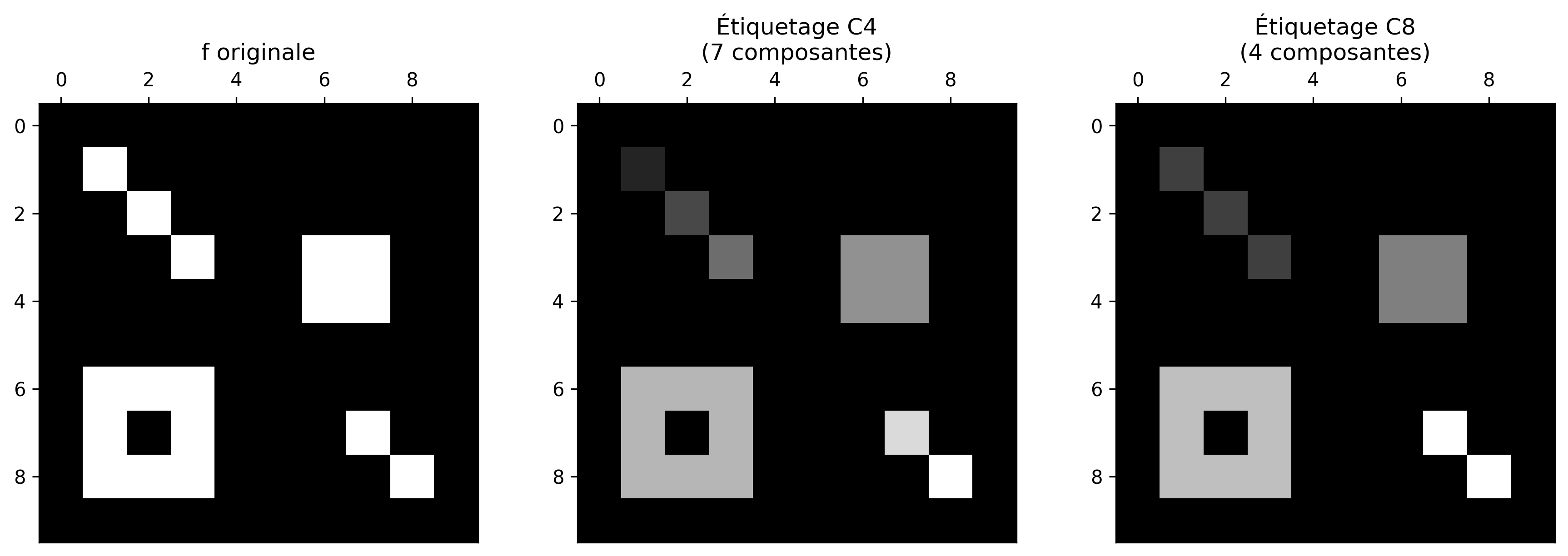

Exemple didactique — effet de la connectivité :
# Image binaire 10×10 avec des composantes adjacentes en diagonale
f = np.array([
[0,0,0,0,0,0,0,0,0,0],
[0,1,0,0,0,0,0,0,0,0],
[0,0,1,0,0,0,0,0,0,0], # diagonale avec la ligne précédente
[0,0,0,1,0,0,1,1,0,0],
[0,0,0,0,0,0,1,1,0,0],
[0,0,0,0,0,0,0,0,0,0],
[0,1,1,1,0,0,0,0,0,0],
[0,1,0,1,0,0,0,1,0,0],
[0,1,1,1,0,0,0,0,1,0], # diagonale avec la ligne précédente
[0,0,0,0,0,0,0,0,0,0]], dtype=np.uint8) * 255
# Élément structurant en croix (connectivité-4) et carré (connectivité-8)
B4 = mm.secross() # connectivité-4
B8 = mm.sebox() # connectivité-8
# Étiquetage avec label0 (didactique) et label (cv2)
lbl4_didatico = mm.label0(f, B4)
lbl8_didatico = mm.label0(f, B8)
_, lbl4_cv2 = cv2.connectedComponents(f, connectivity=4)
_, lbl8_cv2 = cv2.connectedComponents(f, connectivity=8)
# Validation croisée
print(f"✅ label0 (C4) == cv2 (C4) : {np.array_equal(lbl4_didatico, lbl4_cv2)}")
print(f"✅ label0 (C8) == cv2 (C8) : {np.array_equal(lbl8_didatico, lbl8_cv2)}")
print(f" Composantes C4 : {lbl4_cv2.max()} | Composantes C8 : {lbl8_cv2.max()}")
# Normalisation pour visualisation
def norm_label(lbl):
out = np.zeros_like(lbl, dtype=np.uint8)
for i, v in enumerate(np.unique(lbl)[1:], 1):
out[lbl == v] = int(i * 255 / lbl.max())
return out
mm.show(
[f, norm_label(lbl4_cv2), norm_label(lbl8_cv2)],
titles=[
"f originale",
f"Étiquetage C4\n({lbl4_cv2.max()} composantes)",
f"Étiquetage C8\n({lbl8_cv2.max()} composantes)"
],
cols=3, figsize=(12, 4), axis=True
)✅ label0 (C4) == cv2 (C4) : True
✅ label0 (C8) == cv2 (C8) : True
Composantes C4 : 7 | Composantes C8 : 4
La Transformée de Distance (TD) est un opérateur qui, appliqué à une image binaire \(f\), produit une image en niveaux de gris \(D\) dans laquelle chaque pixel appartenant à l’objet (\(f(x,y)\neq 0\)) reçoit comme valeur la distance géométrique jusqu’au pixel de fond (\(f(x',y')=0\)) le plus proche :
\[ D(x,y) = \min_{(x',y') \,:\, f(x',y')=0} \; d\bigl((x,y),\,(x',y')\bigr) \]
où \(d(\cdot,\cdot)\) est une métrique de distance — typiquement la distance euclidienne (\(L_2\)). Le résultat est une représentation topographique des objets : les pixels situés à l’intérieur prennent des valeurs élevées, tandis que les pixels proches des bords présentent de faibles valeurs de distance. Les maxima locaux de \(D\) correspondent aux points les plus éloignés du bord de l’objet, souvent proches de leurs centres géométriques ou de leurs centres d’inscription maximale — propriété particulièrement utile pour la génération automatique de marqueurs dans l’algorithme watershed.
La TD admet également une interprétation morphologique itérative, selon l’algorithme de la Figure 4.18. Considérons un élément structurant \(b\) dont la valeur centrale est nulle et dont les voisins possèdent des coûts négatifs associés au déplacement. En appliquant des érosions successives avec cet élément structurant particulier, les valeurs des pixels des objets (qui doivent prendre la distance maximale possible de l’image) sont progressivement réduites selon les coûts définis par \(b\). La valeur accumulée de cette propagation représente alors la distance au fond selon la métrique induite par l’élément structurant.
Cette interprétation est implémentée dans mm.dist1(), qui accumule des érosions successives en utilisant l’opération mm.ero1(). Quant à mm.dist(), elle délègue le calcul de la distance euclidienne à l’opérateur optimisé d’OpenCV mm.dist(f), où f est l’image binaire d’entrée, la distance L2 spécifie la métrique euclidienne (\(L_2\)) et 5 indique l’utilisation d’un masque 5×5 pour approximer la distance avec une grande précision.
La fonction dist1 produit une transformée de distance discrète dont la métrique est déterminée par la géométrie et les poids de l’élément structurant utilisé. Par exemple, en utilisant un élément structurant en croix avec un coût unitaire pour les quatre voisins orthogonaux, on obtient la distance de Manhattan (\(L_1\)). D’autres choix de voisinage et de poids induisent des métriques différentes. Quant à mm.dist(), elle calcule une approximation efficace de la distance euclidienne (\(L_2\)).
En raison de la nécessité d’érosions successives sur toute l’image, l’approche dist1 présente un coût computationnel significativement plus élevé que mm.dist(), étant utilisée dans ce livre principalement à des fins pédagogiques et pour mettre en évidence la relation entre la morphologie mathématique et les transformées de distance.
g ← f.copy(). Os pixels de fundo (0) servem como fontes de distância nula.f ← g.copy().g ← ero1(g, b), aplicando a subtração local de pesos e computando o valor mínimo para cada vizinhança.f for idêntica a g (array_equal), a frente de onda de distâncias se estabilizou. Romper o laço (break).g contendo o mapa exato de distâncias.0 do fundo e o decrementa matematicamente (subtraindo os pesos negativos como -1), fazendo com que os valores escalem radialmente.g ← f.copy(). O objeto possui intensidade alta (255) e o fundo possui intensidade 0.(y, x), buscar o mínimo valor da operação f[vy, vx] - bv aplicada à sua vizinhança estruturante.f = g.copy() seguido de g = ero1(g, b). Os valores nulos propagam-se para o interior do objeto.np.array_equal(f, g), significa que o mapa de distâncias atingiu o equilíbrio estável e a propagação terminou.f ← g.copy()g ← ero1(g, b)np.array_equal(f, g) se torna verdadeiro.g contendo as distâncias calculadas pela subtração cumulativa dos pesos.@staticmethod def ero1(f, b): g = np.empty_like(f) for y in range(f.shape[0]): for x in range(f.shape[1]): g[y,x] = 255 for vy,vx,bv in mm._viz(f,b,y,x): if np.isinf(bv): continue val = int(f[vy,vx]) - int(bv) if g[y,x] > val: g[y,x] = max(0, val) return g @staticmethod def dist1(f, b): g = f.copy() while True: f = g.copy() g = mm.ero1(g, b) if np.array_equal(f, g): break return g
g[y,x] = 255 — Inicializa o elemento com o valor máximo antes de computar o operador de mínimo da erosão.f[vy,vx] - bv — Subtrai o peso associado da vizinhança. Como os pesos da cruz externa são negativos (ex: -1), a operação torna-se uma adição matemática (f[vy,vx] - (-1) = f[vy,vx] + 1) propagando a distância a partir das bordas zeradas.np.array_equal(f, g) — Critério de convergência exato por estabilização de ponto fixo.A Figure 4.19 apresenta um simulador interativo da TD: é possível posicionar o cursor sobre diferentes pixels do objeto e observar, em tempo real, o valor da distância associado àquela posição, isto é, a distância até o pixel de fundo mais próximo. A Figure 4.20 apresenta um exemplo prático dessa execução em ambiente Python.
A Figure 4.19 apresenta um simulador interativo da transformada de distância (TD): é possível posicionar o cursor sobre diferentes pixels do objeto e observar, em tempo real, o valor da distância associado a essa posição, ou seja, a distância até o pixel de fundo mais próximo. A Figure 4.20 apresenta um exemplo prático dessa execução em ambiente Python.

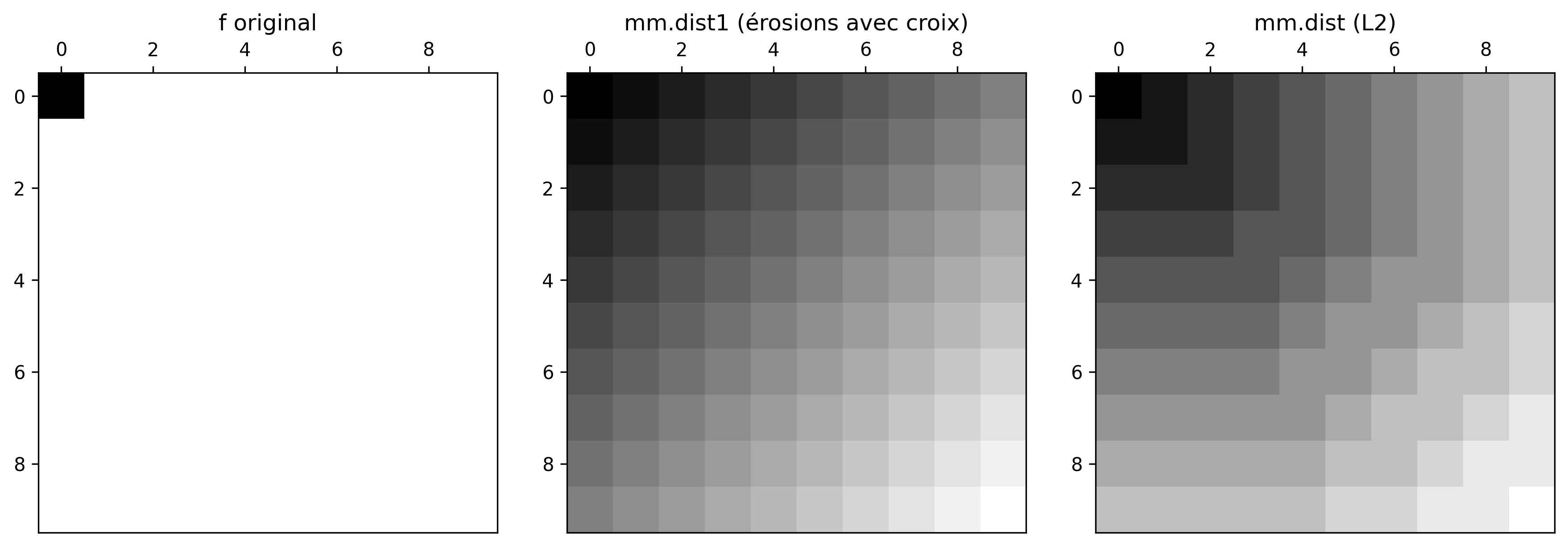

f = np.ones((10, 10), dtype=np.uint8) * 255
f[0, 0] = 0
B_cruz = np.array([
[-np.inf, -1, -np.inf],
[-1, 0, -1],
[-np.inf, -1, -np.inf]
], dtype=float)
d_iter = mm.dist1(f, B_cruz)
d_l2 = mm.dist(f)
print(f"Max. dist1 (érosions) : {int(d_iter.max())} px")
print(f"Max. dist (L2) : {int(d_l2.max())} px")
mm.show(
[f, d_iter, d_l2],
titles=["f original", "mm.dist1 (érosions avec croix)", "mm.dist (L2)"],
cols=3, figsize=(12, 4), axis=True
)Max. dist1 (érosions) : 18 px
Max. dist (L2) : 12 px
L’annotation des valeurs numériques directement sur les pixels permet de vérifier comment dist1 propage les distances selon la métrique induite par la fonction structurante utilisée. Dans le cas de l’élément en croix à coût unitaire, les valeurs obtenues correspondent à la distance de Manhattan (\(L_1\)). Bien que dist1 et mm.dist produisent des valeurs numériques distinctes en adoptant des métriques différentes, les deux transformées préservent la structure topographique des objets, faisant en sorte que leurs maxima se produisent dans des régions centrales similaires. Cette propriété justifie l’utilisation de mm.dist dans des applications pratiques, en raison de sa grande efficacité computationnelle.
Le simulateur de la Figure 4.21 implémente l’algorithme de la TDE de Lotufo (2001) en deux étapes. Dans la première étape, la fonction edt1 effectue une transformation unidimensionnelle verticale de manière séquentielle (in-place), parcourant chaque colonne en raster (↓) et en anti-raster (↑) pour calculer les distances dans la direction verticale (deux étapes : Sud et Nord). Dans la deuxième étape, la fonction edt2 utilise ce résultat comme entrée et effectue une propagation horizontale par files : pour chaque ligne de la matrice, deux files de priorité, Eq et Wq, sont initialisées en parcourant les indices de colonne dans des directions opposées (Eq de W-1 à 1, Wq de 2 à W), de sorte que chaque pixel mis à jour met immédiatement en file ses voisins pour retraitement dans la même itération (deux étapes supplémentaires : Est et Ouest). Ce mécanisme de file permet d’appliquer des érosions successives avec des poids impairs croissants (b = 1, 3, 5, ..., incrémenté à chaque itération de la boucle externe) sans que la propagation ne reste piégée dans des valeurs obsolètes, car chaque itération résout complètement la chaîne de dépendances horizontale avant l’incrément suivant de b. La convergence de cette propagation produit la Transformada de Distância Euclidiana sur toute la matrice, combinant l’information verticale obtenue dans edt1 avec la propagation horizontale par file réalisée dans edt2.
La transformée de distance géodésique associe à chaque pixel la distance minimale jusqu’à un marqueur, sous la contrainte imposée par un masque. Ainsi, la propagation s’effectue exclusivement à travers les pixels autorisés, préservant la connectivité du domaine.

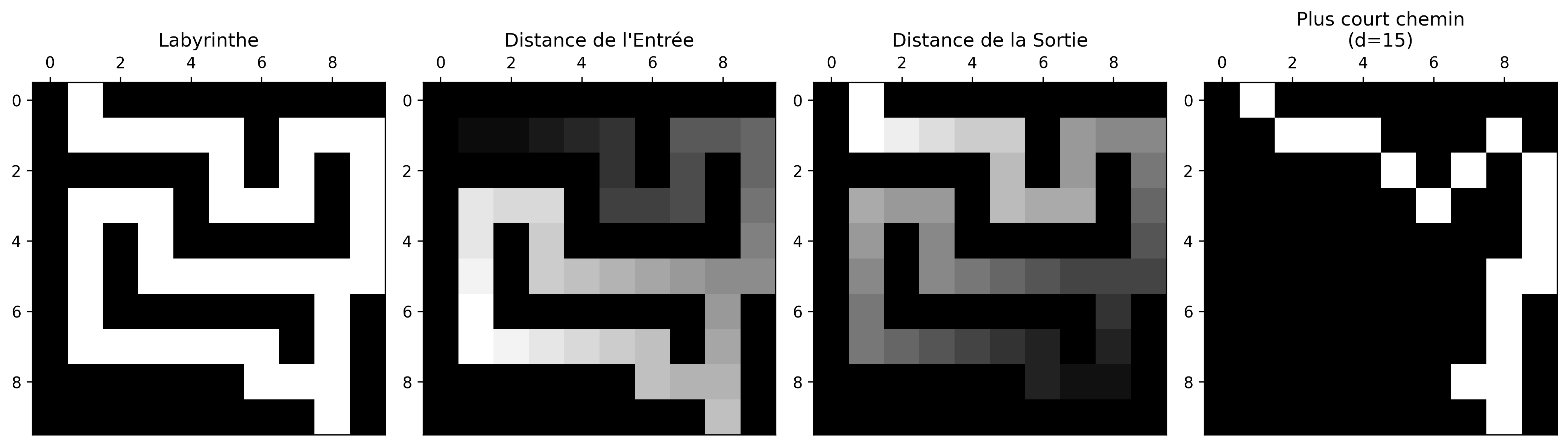

La Figure 4.22 illustre ce processus dans un labyrinthe : (a) le masque g ; (b) la distance géodésique D1 calculée depuis l’entrée ; (c) la distance D2 calculée depuis la sortie ; et (d) le chemin minimal obtenu à partir de ces deux transformées.
Le chemin optimal est déterminé par la somme des distances (D1 + D2). Les pixels appartenant à la trajectoire minimale sont ceux pour lesquels cette somme atteint sa plus petite valeur, définissant une connexion entre l’entrée et la sortie avec une longueur géodésique minimale.
Ce principe permet de résoudre des labyrinthes sans avoir à explorer explicitement toutes les possibilités de parcours. La solution émerge directement de la propagation des distances dans un domaine restreint. Cette approche est particulièrement pertinente pour les labyrinthes de haute complexité, comme ceux construits à partir de structures quasicristallines et de cycles hamiltoniens décrits par Singh (2024).. Dans Zampirolli (2025), ce même formalisme est employé pour résoudre un labyrinthe complexe ; ensuite, la méthode est illustrée sur une version simplifiée du problème.
import numpy as np
# 1 = couloir, 0 = mur
g = np.array([
[0,1,0,0,0,0,0,0,0,0],
[0,1,1,1,1,1,0,1,1,1],
[0,0,0,0,0,1,0,1,0,1],
[0,1,1,1,0,1,1,1,0,1],
[0,1,0,1,0,0,0,0,0,1],
[0,1,0,1,1,1,1,1,1,1],
[0,1,0,0,0,0,0,0,1,0],
[0,1,1,1,1,1,1,0,1,0],
[0,0,0,0,0,0,1,1,1,0],
[0,0,0,0,0,0,0,0,1,0]
], dtype=np.uint8)
# marqueur de l'entrée
entrada = np.zeros_like(g, dtype=np.uint8)
entrada[0,1] = 1
# marqueur de la sortie
saida = np.zeros_like(g, dtype=np.uint8)
saida[9,8] = 1
# distances géodésiques
D1 = mm.gdist(g, entrada)
D2 = mm.gdist(g, saida)
# somme des distances
S = D1 + D2
# plus petite valeur valide de la somme
dmin = np.min(S[S > 0])
# pixels appartenant à un chemin optimal
caminho = (S == dmin)
print("Distance géodésique minimale :", dmin)
mm.show(
[g, D1, D2, caminho],
titles=[
"Labyrinthe",
"Distance de l'Entrée",
"Distance de la Sortie",
f"Plus court chemin\n(d={dmin})"
],
cols=4,
figsize=(14,4),
axis=True
)Distance géodésique minimale : 15

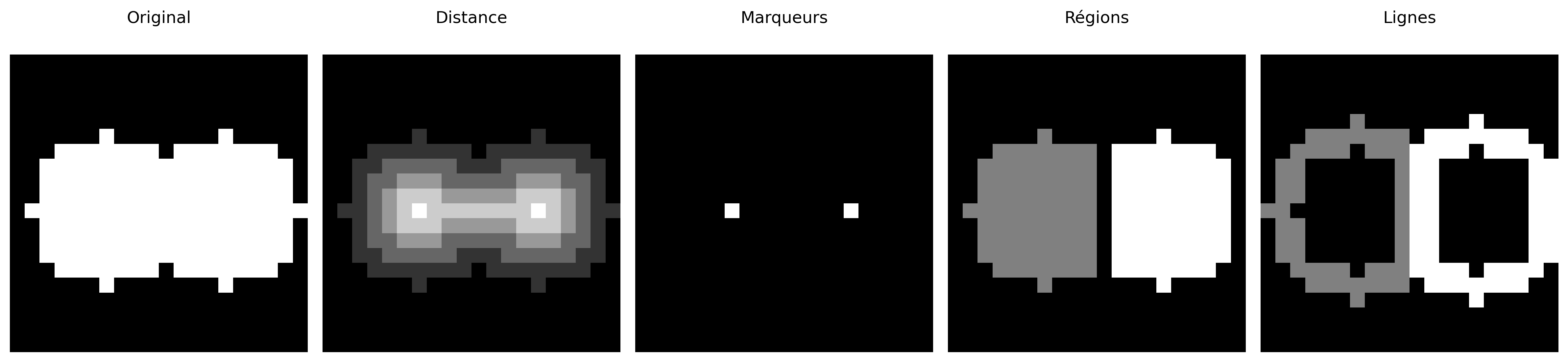

L’algorithme Watershed interprète une image en niveaux de gris comme une surface topographique, où les valeurs élevées correspondent à des montagnes et les valeurs faibles à des vallées ou bassins de drainage (catchment basins). Dans le contexte de la segmentation basée sur des marqueurs, les maxima de la Transformée de Distance sont souvent utilisés pour identifier des régions internes aux objets, fournissant ainsi des graines fiables pour le processus d’inondation.
La segmentation est ensuite réalisée par une simulation conceptuelle d’inondation progressive à partir de ces marqueurs. Au fur et à mesure que les bassins associés à différentes graines s’étendent, les régions voisines finissent par entrer en contact. À cet instant, des barrières virtuelles, appelées lignes de partage des eaux (watershed lines), sont construites et délimitent les objets de la scène. Ce mécanisme permet de séparer des objets adjacents ou partiellement superposés, même lorsqu’ils forment un seul composant connexe après le seuillage.
L’implémentation didactique présentée dans ce chapitre explore d’abord le concept de croissance de régions (region growing) confinée par un masque binaire, comme détaillé dans l’algorithme interactif de la Figure 4.23.
La fonction mm.watershed0` n’implémente pas l’algorithme watershed classique. Son objectif est d’illustrer, de manière simplifiée, la propagation des marqueurs par croissance de régions (region growing), permettant ainsi de visualiser comment différentes graines se disputent l’occupation de l’espace disponible. La croissance est délimitée par un masque binaire de support et contrôlée par un mécanisme de stagnation, générant un résultat semblable à une partition de Voronoi restreinte à la géométrie des objets d’entrée.
Quant à la fonction mm.watershed, elle utilise l’implémentation optimisée d’OpenCV (mm.watershed), qui réalise l’inondation sur une surface topographique définie par l’image d’entrée. Dans ce cas, la propagation des marqueurs est influencée par les valeurs des pixels, ce qui fait que les lignes de séparation se forment naturellement sur les crêtes du relief.
f via mm.label0(f, b), instanciar a malha dinâmica g ← f.copy() e binarizar a mask.while True), reiniciar o controle de atividade mudou ← False e varrer a imagem:
g[x,y] == 0 and mask[x,y].mm._viz(f, b, x, y) baseada no estado síncrono estável f.g[x,y] < f[vy,vx]), a célula em g absorve esse identificador e marca-se mudou ← True.not mudou), interrompe-se o laço (break).f ← g.copy().op == 'region', retornar o mapa de bacias g; caso contrário, extrair as cristas divisórias via mm.gradm(g).f = g.copy() ao final de cada ciclo impede o crescimento assimétrico ou dependente da ordem da varredura raster (propagação em estilo Jacobi).g absorve os rótulos lidos da referência estável f.mudou monitora mudanças estruturais. Se nenhuma frente avançar, o laço de inundação é finalizado via break.mudou = Falseg[x,y] == 0 e estiver na máscara, expande lendo fif not mudou: breakf = g.copy()def watershed0(f, mask=None, b=np.zeros((3,3),dtype='uint8'), op='region'): f = mm.label0(f, b) g = f.copy() mask = np.ones_like(f) if mask is None else (mask > 0) while True: mudou = False for x in range(f.shape[0]): for y in range(f.shape[1]): if g[x,y] == 0 and mask[x,y]: for vy,vx,bv in mm._viz(f, b, x, y): if bv and g[x,y] < f[vy,vx]: g[x,y] = f[vy,vx] mudou = True if not mudou: break f = g.copy() return g if op == 'region' else mm.gradm(g, mm.secross())
mask = (mask > 0) — Converte a imagem de suporte informada para um mapa Booleano indexável.g[x,y] == 0 and mask[x,y] — Filtro ativo: pixels fora da máscara (fundo zero) são ignorados de imediato, confinando as frentes de expansão.if not mudou: break — Mecanismo de escape. Quando todos os espaços internos permitidos forem preenchidos ou estabilizados contra a barreira, o laço aborta de forma limpa.Figure 4.24 présente un simulateur itératif qui illustre la propagation des marqueurs à travers la région d’intérêt. Chaque marqueur agit comme une source d’inondation qui étend sa zone d’influence jusqu’à rencontrer des régions provenant d’autres graines. Dans l’algorithme d’OpenCV, les pixels appartenant aux lignes de partage sont identifiés par la valeur -1, représentant les frontières entre bassins adjacents.

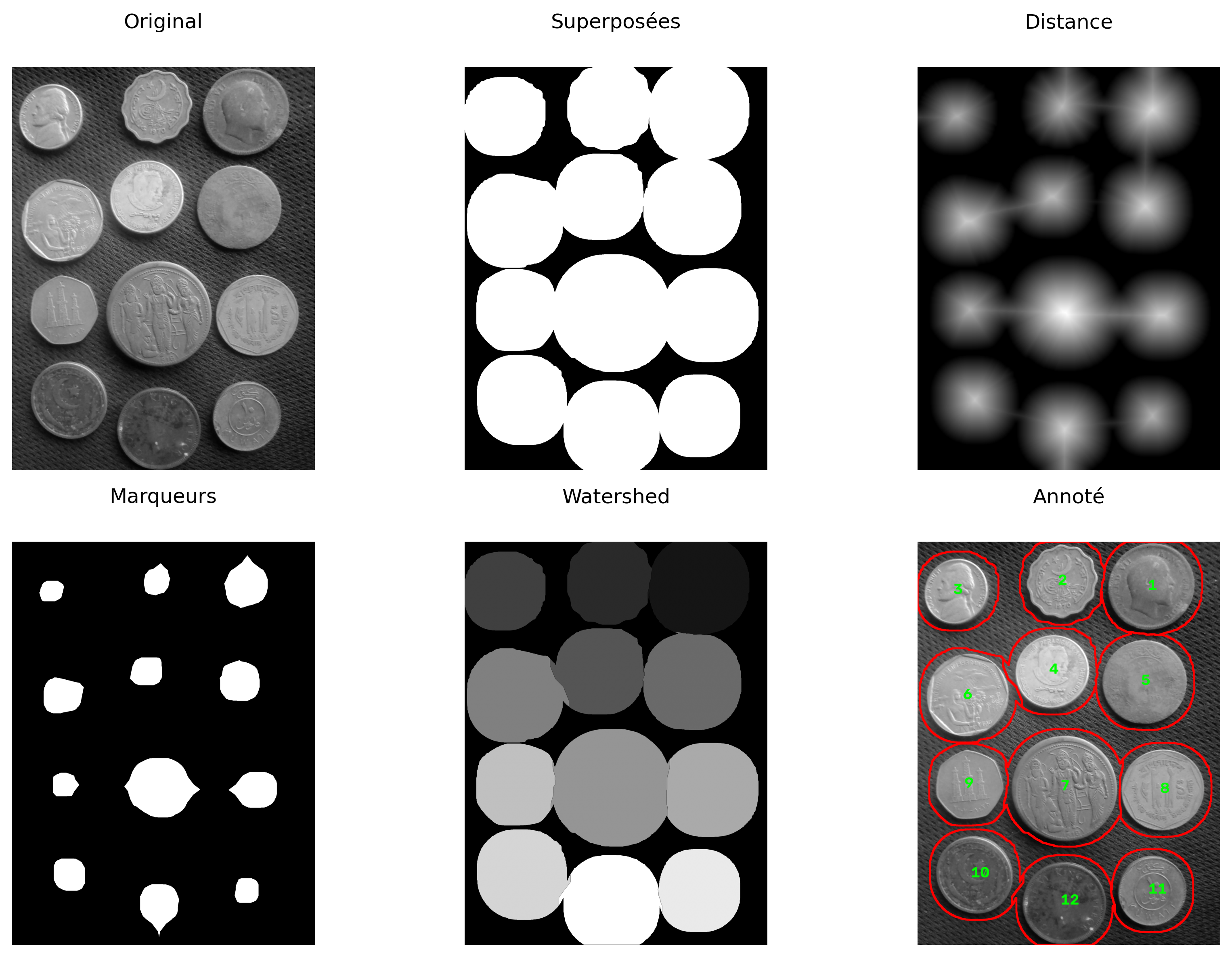

Le watershed basé sur des marqueurs intègre généralement un flux plus large de segmentation. Dans les images réelles, des étapes de prétraitement sont souvent nécessaires pour améliorer le contraste, réduire le bruit et générer des marqueurs fiables. Ce flux complet est résumé dans la Table 4.6.
| Étape | Opération | Finalité |
|---|---|---|
| 1 | CLAHE + Lissage | Amélioration du contraste et réduction du bruit |
| 2 | Seuillage | Séparation initiale entre l’objet et le fond |
| 3 | Ouverture/Fermeture | Suppression du bruit et des petites imperfections |
| 4 | Dilatation du masque | Identification du fond certain (Sure Background) |
| 5 | Transformée de distance + Seuil | Identification de l’objet certain (Sure Foreground) |
| 6 | Région incertaine | Différence entre le fond certain et l’objet certain |
| 7 | mm.watershed |
Propagation des marqueurs à travers la région incertaine |
Pour mettre en avant exclusivement les concepts de transformée de distance, de marqueurs et d’inondation topographique, l’exemple de la Figure 4.25 utilise une image binaire synthétique et adopte un flux simplifié, résumé dans la Table 4.7.
| Étape | Opération | Finalité |
|---|---|---|
| 1 | Transformée de distance | Construction de la surface topographique |
| 2 | Seuil de la TD | Extraction des marqueurs (Sure Foreground) |
| 3 | Dilatation | Détermination du fond certain (Sure Background) |
| 4 | Région incertaine | Différence entre le fond et les marqueurs |
| 5 | mm.watershed |
Propagation des marqueurs et génération des frontières |
# 1. Image synthétique et Transformée de Distance
f_sint = np.zeros((20, 20), dtype=np.uint8)
f_sint = mm.circle(f_sint, (6, 10), 5, 255, -1)
f_sint = mm.circle(f_sint, (14, 10), 5, 255, -1)
dist = mm.dist(f_sint)
# 2. Marqueurs (pics de la distance)
m = (dist > 0.8 * dist.max()).astype(np.uint8) * 255
# 3. Exécution du Watershed0 conditionnel (m=marqueurs d'abord, mask=f_sint)
w_reg = mm.watershed0(m, mask=f_sint, op='region')
w_line = mm.watershed0(m, mask=f_sint, op='line')
#w_reg = mm.watershedB(m, mask=f_sint, op='region')
#w_line = mm.watershedB(m, mask=f_sint, op='line')
w_reg = mm.watershed(m, mask=f_sint, op='region')
w_line = mm.watershed(m, mask=f_sint, op='line')
# 4. Affichage des résultats
mm.show([f_sint, dist, m, w_reg, w_line], cols=5, figsize=(16, 4),
titles=["Original", "Distance", "Marqueurs", "Régions", "Lignes"])
Application aux pièces superposées :
img_base = img_coins_gray
# 1. Simuler des pièces superposées/connectées (en utilisant la masque binaire de base)
img_sobrepostas = mm.dil(img_final, mm.sebox(40))
# 2. Ouverture morphologique pour nettoyer les bruits
opening = mm.open(img_sobrepostas, mm.sebox(2))
# 3. Transformée de distance
dist = mm.dist(opening)
dist_vis=(255*(dist/dist.max())).astype(np.uint8) if dist.max() > 0 else dist.astype(np.uint8)
# 4. Pics sûrs (Marqueurs des pièces)
picos = (dist > 0.5 * dist.max()).astype(np.uint8) * 255
# 5. Exécution du Watershed (Ajusté pour utiliser la nouvelle signature)
# Nous passons 'opening' directement dans mask, car elle délimite la portée d'expansion des pièces
ws_region = mm.watershed(picos, mask=opening, op='region')
ws_line = mm.watershed(picos, mask=opening, op='line')
# 6. Comptage des objets (Ignore le fond 0)
labels = np.unique(ws_region)
labels = labels[labels > 0]
print(f"Objets détectés : {len(labels)}")
# 7. Annotation finale
img_annotated = cv2.cvtColor(img_base, cv2.COLOR_GRAY2BGR)
for idx, label_id in enumerate(labels):
mask_reg = (ws_region == label_id).astype(np.uint8)
if mask_reg.sum() < 500: continue
cy, cx = np.mean(np.where(mask_reg), axis=1).astype(int)
cv2.putText(img_annotated, str(idx + 1), (cx - 25, cy + 20),
cv2.FONT_HERSHEY_SIMPLEX, 3.2, (0, 255, 0), 8, cv2.LINE_AA)
# Dessine les lignes de séparation en rouge
mask_ann = mm.dil(ws_line, np.ones((11, 11), np.uint8))
img_annotated[mask_ann > 0 ] = [255, 0, 0]
# Affichage
mm.show(
[img_base, img_sobrepostas, dist_vis, picos, ws_region, img_annotated],
titles=["Original", "Superposées", "Distance", "Marqueurs", "Watershed", "Annoté"],
cols=3, rows=2, figsize=(12, 8)
)Objets détectés : 12
Après la segmentation et le raffinement morphologique, l’étape suivante consiste à identifier individuellement chaque objet présent dans l’image et à extraire ses propriétés géométriques. Cette étape est fondamentale pour les tâches de mesure, de classification et de reconnaissance de formes.
Un composant connexe est un ensemble maximal de pixels appartenant à l’objet qui restent mutuellement connectés selon une relation de connectivité préalablement définie (connectivité 4 ou 8). Après l’étiquetage, chaque composant reçoit un identifiant unique, permettant d’analyser ses caractéristiques individuellement.
OpenCV propose deux approches complémentaires pour cette analyse, résumées dans la Table 4.8.
connectedComponentsWithStats |
findContours |
|
|---|---|---|
| Retourne | étiquette par pixel et statistiques par composant | séquence de points décrivant le contour |
| Descripteurs directs | aire, boîte englobante et centroïde | périmètre, forme et hiérarchie |
| Objets en contact | tend à fusionner les régions connectées | tend à produire un unique contour externe |
| Usage typique | comptage, filtrage et étiquetage | analyse géométrique et descripteurs de forme |
La fonction mm.label0 réalise simultanément l’étiquetage des composants connexes et l’extraction de descripteurs de base pour chaque région. L’opérateur retourne :
labels) ;stats) ;centroids).Les statistiques comprennent l’aire, la largeur, la hauteur et la position de la bounding box minimale alignée sur les axes de l’image.

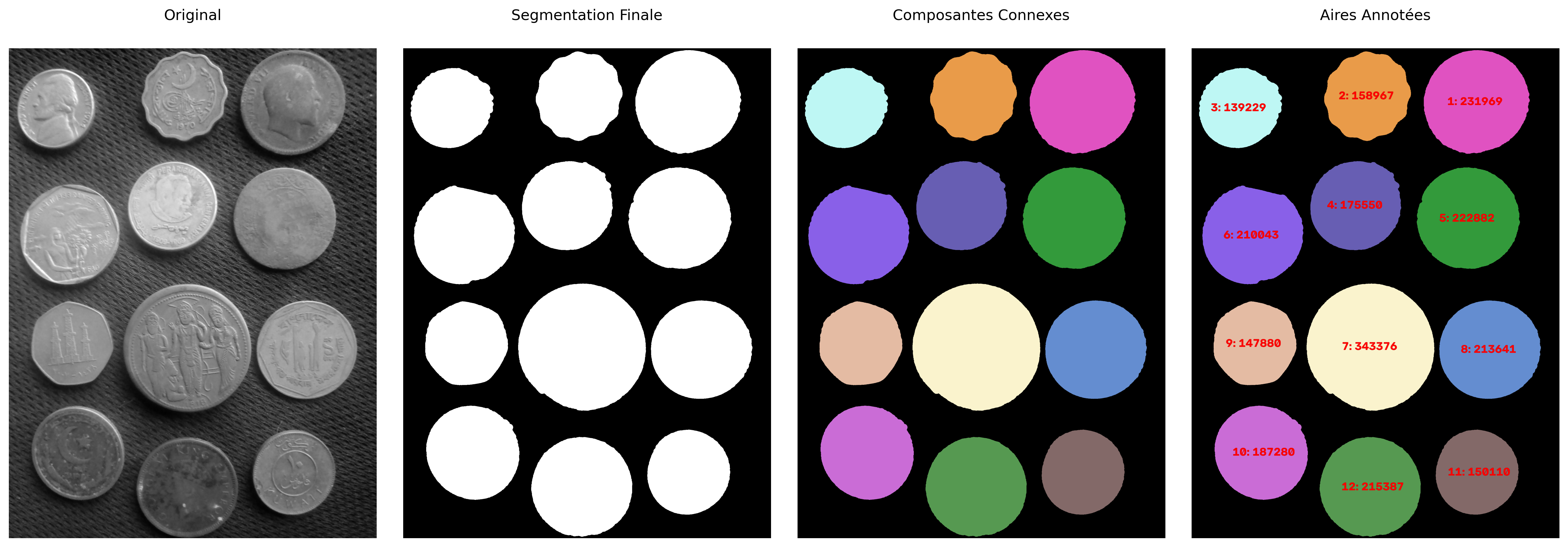

La Figure 4.27 illustre l’application de cet opérateur après le pipeline de segmentation des pièces de monnaie. Chaque composant connexe reçoit une couleur distincte et son aire est annotée directement sur l’image.
# 1. Étiquetage et statistiques
n, labels, stats, centroids = cv2.connectedComponentsWithStats(
img_final, connectivity=8
)
# 2. Coloration des composantes — palette FIXE (générée une fois avec
# np.random.seed(4)) pour que la piste C++ reproduise couleur par couleur sans
# dépendre du générateur numpy. Si n dépasse len(PALETA), cycle.
PALETA = np.array([
[0, 0, 0], [224, 82, 193], [233, 155, 73], [190, 247, 244],
[103, 94, 179], [51, 154, 59], [137, 96, 232], [250, 243, 205],
[100, 141, 208], [228, 187, 163], [202, 108, 214], [131, 105, 104],
[86, 153, 81]], dtype=np.uint8)
colors = PALETA[np.arange(n) % len(PALETA)].copy()
colors[0] = [0, 0, 0] # fond noir
img_colored = colors[labels]
img_annotated = img_colored.copy()
# 3. Tableau de descripteurs
print(f"Composantes détectées (hors fond) : {n - 1}")
print(f"\n{'ID':>4} {'Área':>8} {'cx':>6} {'cy':>6} {'w':>6} {'h':>6}")
print("-" * 42)
for i in range(1, n):
area = stats[i, cv2.CC_STAT_AREA]
cx, cy = int(centroids[i, 0]), int(centroids[i, 1])
w, h = stats[i, cv2.CC_STAT_WIDTH], stats[i, cv2.CC_STAT_HEIGHT]
print(f"{i:>4} {area:>8} {cx:>6} {cy:>6} {w:>6} {h:>6}")
for cor, esp in [((0,0,0), 10), ((255,0,0), 5)]:
cv2.putText(img_annotated, f"{i}: {area}",
(cx - 150, cy + 18),
cv2.FONT_HERSHEY_SIMPLEX, 2.0, cor, esp, cv2.LINE_AA)
mm.show(
[img_coins_gray, img_final, img_colored, img_annotated],
titles=["Original", "Segmentation Finale", "Composantes Connexes", "Aires Annotées"],
cols=4, figsize=(18, 6)
)Composantes détectées (hors fond) : 12
ID Área cx cy w h
------------------------------------------
1 231969 1484 280 553 542
2 158967 917 250 453 468
3 139229 250 312 433 419
4 175550 857 821 474 465
5 222882 1442 889 539 531
6 210043 316 977 527 516
7 343376 934 1559 667 665
8 213641 1555 1574 530 515
9 147880 328 1543 432 438
10 187280 363 2111 487 492
11 150110 1487 2215 433 444
12 215387 932 2292 528 522
Alors que connectedComponentsWithStats opère sur les régions, l’extraction de contours agit directement sur leurs frontières. L’opérateur retourne, pour chaque objet, une séquence ordonnée de points décrivant son contour.
À partir de cette représentation, il est possible de calculer des descripteurs géométriques qui ne sont pas fournis directement par l’étiquetage des composantes :
Aire (aire du contour)
Périmètre (périmètre) ;
Circularité (\(C = \frac{4\pi A}{P^2}\), où \(A\) est l’aire et \(P\) le périmètre) ;
Approximation polygonale (approximation polygonale) ;
Enveloppe convexe (convex hull) ;
Hiérarchie des contours, permettant de représenter les relations parent-enfant entre les régions et leurs trous internes.
La circularité atteint une valeur maximale égale à 1 pour un cercle parfait et diminue à mesure que l’objet devient plus allongé ou présente des irrégularités sur son bord.

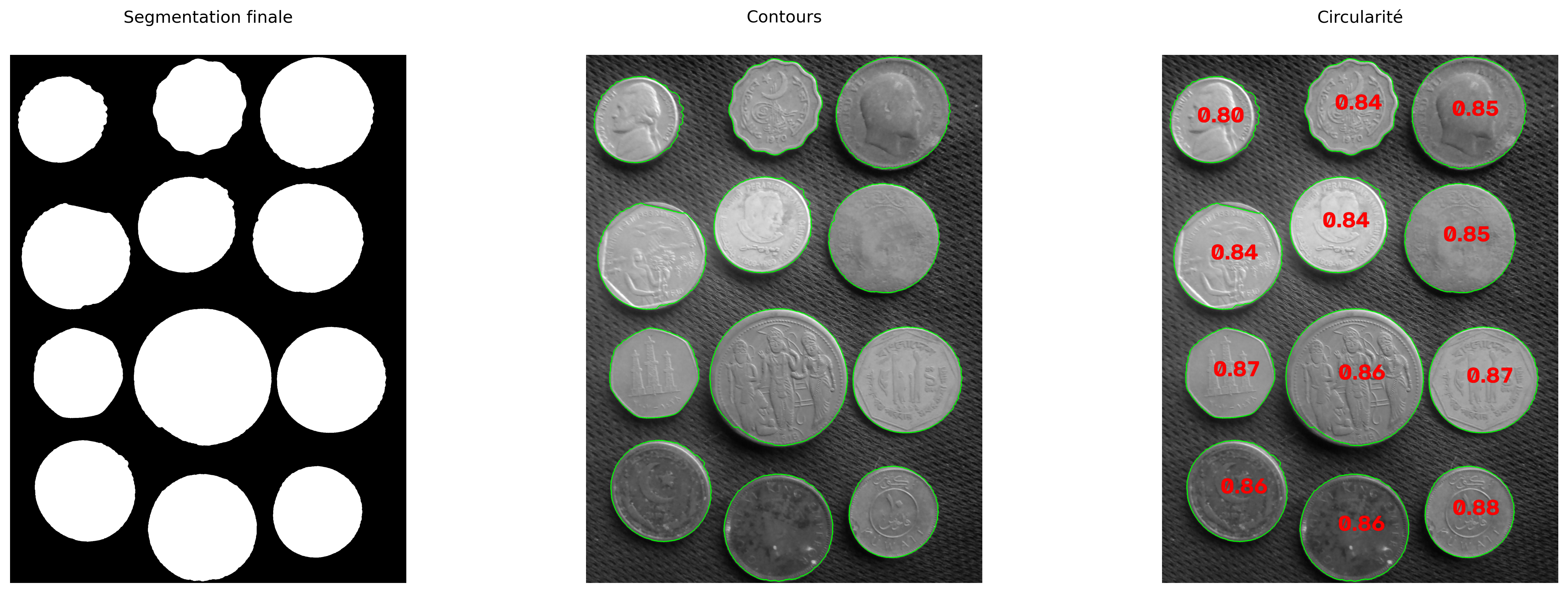

La Figure 4.28 présente les contours extraits des pièces de monnaie segmentées, ainsi que les valeurs de circularité calculées pour chaque objet.
contornos, hierarquia = cv2.findContours(
img_final, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE
)
img_contornos = cv2.cvtColor(img_coins_gray, cv2.COLOR_GRAY2BGR)
img_circulares = img_contornos.copy()
print(f"Contours détectés : {len(contornos)}")
print(f"\n{'ID':>4} {'Área':>8} {'Perímetro':>10} {'Circularidade':>14}")
print("-" * 42)
for i, cnt in enumerate(contornos, start=1):
area = cv2.contourArea(cnt)
perim = cv2.arcLength(cnt, closed=True)
circ = (4 * np.pi * area / perim**2) if perim > 0 else 0
M = cv2.moments(cnt)
cx = int(M["m10"] / M["m00"]) if M["m00"] > 0 else 0
cy = int(M["m01"] / M["m00"]) if M["m00"] > 0 else 0
print(f"{i:>4} {area:>8.0f} {perim:>10.1f} {circ:>14.3f}")
cv2.drawContours(img_contornos, [cnt], -1, (0, 255, 0), 3)
cv2.drawContours(img_circulares, [cnt], -1, (0, 255, 0), 3)
for cor, esp in [((0,0,0), 8), ((255,0,0), 3)]:
cv2.putText(img_circulares, f"{circ:.2f}",
(cx - 80, cy + 15),
cv2.FONT_HERSHEY_SIMPLEX, 3.6, cor, esp, cv2.LINE_AA)
mm.show(
[img_final, img_contornos, img_circulares],
titles=["Segmentation finale", "Contours", "Circularité"],
cols=3, figsize=(18, 6)
)Contours détectés : 12
ID Área Perímetro Circularidade
------------------------------------------
1 214626 1769.6 0.861
2 149480 1465.1 0.875
3 186570 1654.9 0.856
4 147252 1458.6 0.870
5 212886 1756.3 0.867
6 342424 2232.5 0.863
7 209282 1767.7 0.842
8 222108 1809.7 0.852
9 174854 1616.4 0.841
10 138602 1471.5 0.804
11 158306 1538.7 0.840
12 231181 1847.4 0.851
Les descripteurs extraits dans les sections précédentes — notamment les bounding boxes, les centroïdes, les aires et les mesures de forme — établissent un pont naturel entre la segmentation morphologique classique et les systèmes modernes de détection d’objets. Bien que les techniques étudiées dans ce chapitre utilisent des opérations sur les pixels et les régions segmentées, bon nombre des représentations produites sont directement compatibles avec les formats employés dans les modèles contemporains de vision par ordinateur.
Les détecteurs basés sur l’apprentissage profond, tels que la famille YOLO (You Only Look Once) (REDMON, 2016), opèrent directement sur des images en couleur et produisent, pour chaque objet détecté, une bounding box décrite par le centre \((cx,cy)\) et les dimensions \((w,h)\), ainsi qu’une classe et un score de confiance. Cette représentation partage la même structure géométrique de base obtenue par connectedComponentsWithStats, bien qu’elle soit produite par un modèle appris et non par une segmentation explicite.

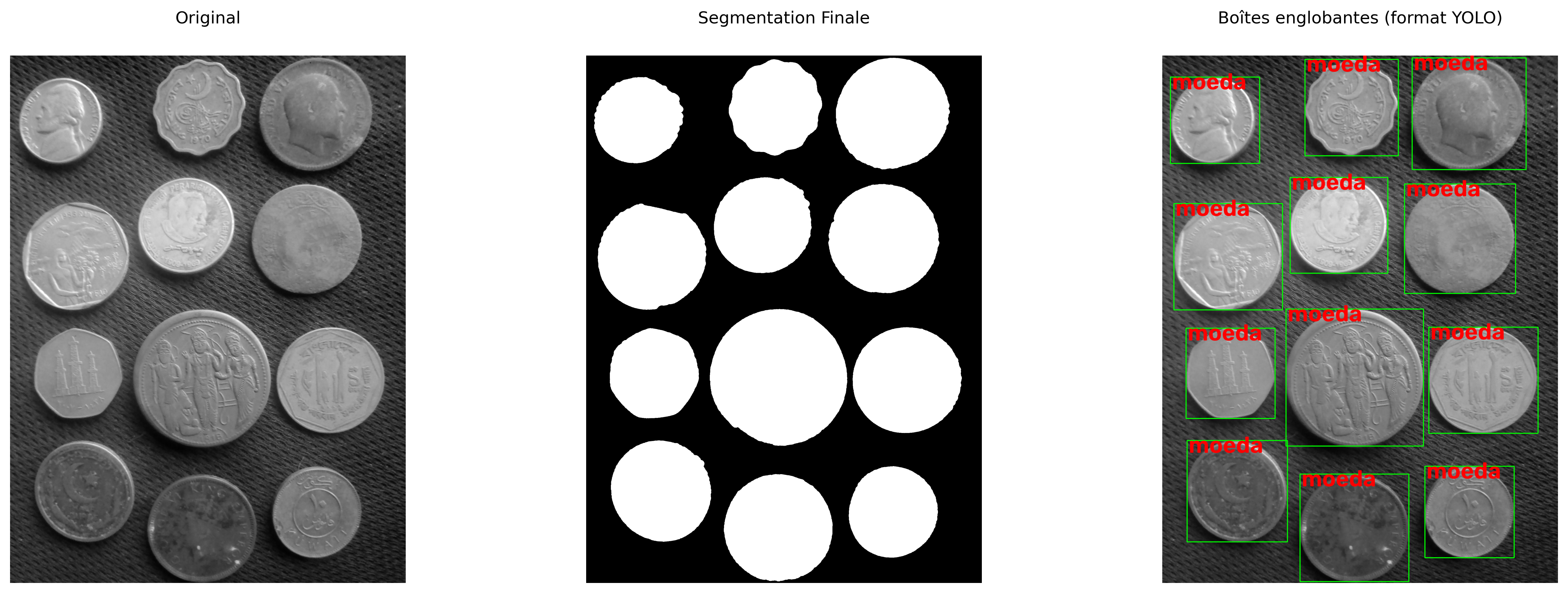

La Figure 4.29 illustre comment les bounding boxes obtenues par morphologie peuvent être exportées au format YOLO pour composer des ensembles de données utilisés lors de l’entraînement ou de l’évaluation de détecteurs.
# Recalcule les étiquettes/statistiques à partir de la segmentation finale
n, labels, stats, centroids = cv2.connectedComponentsWithStats(
img_final, connectivity=8
)
H_img, W_img = img_coins_gray.shape
img_bbox = cv2.cvtColor(img_coins_gray, cv2.COLOR_GRAY2BGR)
CLASSE = 0 # 0 = pièce (unique catégorie dans cet exemple)
print(f"{'cls':>4} {'cx_n':>8} {'cy_n':>8} {'w_n':>8} {'h_n':>8} ← format YOLO")
print("-" * 54)
yolo_linhas = []
for i in range(1, n):
x0 = stats[i, cv2.CC_STAT_LEFT]
y0 = stats[i, cv2.CC_STAT_TOP]
w = stats[i, cv2.CC_STAT_WIDTH]
h = stats[i, cv2.CC_STAT_HEIGHT]
cx_n = (x0 + w / 2) / W_img
cy_n = (y0 + h / 2) / H_img
w_n = w / W_img
h_n = h / H_img
yolo_linhas.append(f"{CLASSE} {cx_n:.4f} {cy_n:.4f} {w_n:.4f} {h_n:.4f}")
print(f"{CLASSE:>4} {cx_n:>8.4f} {cy_n:>8.4f} {w_n:>8.4f} {h_n:>8.4f}")
cv2.rectangle(img_bbox, (x0, y0), (x0 + w, y0 + h), (0, 255, 0), 4)
cv2.putText(img_bbox, f"moeda", (x0 + 8, y0 + 60),
cv2.FONT_HERSHEY_SIMPLEX, 3.8, (255, 0, 0), 5, cv2.LINE_AA)
# Exporter le fichier d'annotation au format YOLO
with open("moedas.txt", "w") as f:
f.write("\n".join(yolo_linhas))
print("\nAnnotation enregistrée dans moedas.txt")
mm.show(
[img_coins_gray, img_final, img_bbox],
titles=["Original", "Segmentation Finale", "Boîtes englobantes (format YOLO)"],
cols=3, figsize=(18, 6)
) cls cx_n cy_n w_n h_n ← format YOLO
------------------------------------------------------
0 0.7753 0.1102 0.2880 0.2117
0 0.4784 0.0984 0.2359 0.1828
0 0.1331 0.1225 0.2255 0.1637
0 0.4464 0.3217 0.2469 0.1816
0 0.7523 0.3471 0.2807 0.2074
0 0.1664 0.3812 0.2745 0.2016
0 0.4862 0.6104 0.3474 0.2598
0 0.8115 0.6154 0.2760 0.2012
0 0.1724 0.6023 0.2250 0.1711
0 0.1893 0.8258 0.2536 0.1922
0 0.7763 0.8652 0.2255 0.1734
0 0.4854 0.8953 0.2750 0.2039
Annotation enregistrée dans moedas.txt
Le format YOLO stocke chaque objet dans une ligne contenant cinq champs :
\[ \texttt{classe}\;\;\texttt{cx}\;\;\texttt{cy}\;\;\texttt{w}\;\;\texttt{h} \]
où \((cx,cy)\) représente le centre de la bounding box et \((w,h)\) ses dimensions. Toutes les valeurs géométriques sont normalisées dans l’intervalle \([0,1]\) par rapport à la largeur et à la hauteur de l’image. La classe est un identifiant entier associé à une catégorie définie par l’ensemble de données (par exemple, 0 → pièce de monnaie). Lorsqu’il y a plusieurs catégories — comme la pièce d’or (0), la pièce d’argent (1) et le disque en plastique (2) — il suffit d’attribuer l’identifiant correspondant à chaque objet avant l’exportation, en maintenant exactement le même format d’annotation. Dans l’exemple précédent, ces informations ont été stockées dans le fichier moedas.txt.
Le flux présenté dans ce chapitre — segmentation → étiquetage → extraction de bounding boxes — correspond conceptuellement à l’étape d’annotation (labeling) employée dans la construction d’ensembles d’entraînement pour les détecteurs modernes. Des outils spécialisés, comme Label Studio et Roboflow, automatisent ce processus sur des images complexes, mais la logique fondamentale reste la même : associer à chaque objet une région d’intérêt et une classe. Dans des scénarios contrôlés, avec un arrière-plan uniforme et des objets bien séparés, les techniques morphologiques peuvent même générer des annotations automatiquement ou servir de point de départ pour l’étiquetage manuel, réduisant considérablement l’effort de construction de l’ensemble de données. Dans des applications réelles plus complexes, cependant, la validation humaine reste nécessaire pour garantir la qualité des annotations.
Une méthode simple pour évaluer la qualité d’une segmentation consiste à la comparer à un masque de référence (ground truth). La métrique la plus couramment utilisée à cette fin est la IoU (Intersection over Union) :
\[ \text{IoU}= \frac{|A\cap B|} {|A\cup B|} \tag{4.16}\]
où \(A\) représente la segmentation produite par l’algorithme et \(B\) la segmentation de référence.
La valeur de l’IoU varie entre 0 et 1. Plus la valeur est élevée, plus la superposition entre les masques est importante. Une IoU égale à 1 indique une correspondance parfaite entre la segmentation obtenue et la référence.
La même métrique est également largement utilisée en détection d’objets, où elle est appliquée aux bounding boxes prédites et annotées. Dans ce domaine, des valeurs d’IoU supérieures à 0,5 sont souvent adoptées comme critère minimum pour considérer une détection comme correcte.
Les techniques étudiées dans ce chapitre segmentent les objets en exploitant la connectivité spatiale, les opérations morphologiques et le relief topographique. Il existe cependant des approches alternatives basées sur le regroupement de caractéristiques, comme l’algorithme k-means, les modèles de mélange gaussien (GMM) et des méthodes plus récentes fondées sur l’apprentissage profond. Ces techniques seront reprises dans la Partie II de l’ouvrage, dédiée à la vision par ordinateur.
Dans ce chapitre, les principales techniques de segmentation et de morphologie mathématique ont été présentées, concluant l’étude du TNI dans le domaine spatial.
mm.ero et mm.dil.mm.clohole et mm.edgeoff.mm.clohole → ouverture restreinte → mm.edgeoff, produisant des masques adaptés à l’analyse quantitative.mm.label0) et l’extraction des contours ont permis de calculer des descripteurs géométriques tels que l’aire, le centroïde, le périmètre, la circularité et les bounding boxes.Le chapitre 5 introduira les techniques de traitement dans le domaine fréquentiel, abordant la Transformée de Fourier, le filtrage spectral et les fondements de la compression d’images, y compris la DCT, JPEG et les wavelets.
Dans cette édition, l’utilisation de Gemini Notebook est encouragée comme outil d’apprentissage complémentaire. Fondé sur l’intelligence artificielle, le système utilise exclusivement les documents fournis par l’auteur comme source de connaissances, produisant des réponses alignées sur le contenu et l’approche adoptés tout au long de ce chapitre.
(10 %) Implémentez manuellement le critère d’Otsu sans utiliser mm.threshold. Calculez la variance interclasse \(\sigma_B^2(T)\) pour tous les seuils \(T \in [0,255]\) en utilisant mm.hist, identifiez le seuil optimal \(T^*\) et comparez le résultat avec la valeur obtenue par OpenCV. Tracez \(\sigma_B^2\) en fonction de \(T\) et mettez en évidence le point de maximum.
(15 %) Appliquez un seuillage adaptatif avec des blocs de taille 11, 31 et 51 à une image présentant un éclairage non uniforme. Comparez les résultats avec le seuillage global d’Otsu et discutez des avantages et des limites de chaque approche.
(15 %) Exécutez le pipeline watershed sur l’image de pièces de monnaie en faisant varier le seuil appliqué à la transformée de distance (\(0,3\), \(0,5\) et \(0,7\) fois la valeur maximale). Expliquez comment ce paramètre influence la génération des marqueurs, la séparation des objets adjacents et l’apparition de sur-segmentation.
(15 %) À l’aide de mm.drawImg, construisez une démonstration visuelle pas à pas de l’érosion d’une image binaire 7×7 avec un élément structurant carré de 3×3. Pour chaque position analysée, indiquez si l’élément structurant est entièrement contenu dans l’objet et justifiez la valeur attribuée au pixel de sortie.
(15 %) Démontrez expérimentalement la dualité entre l’érosion et la dilatation en vérifiant l’identité \((A \ominus B)^c = A^c \oplus \hat{B}\) à l’aide de mm.ero, mm.dil et mm.bnot. Calculez la différence pixel par pixel entre les deux membres de l’équation et présentez le résultat en utilisant mm.histImg ou une visualisation équivalente.
(15 %) Implémentez manuellement le gradient morphologique en utilisant uniquement mm.ero et mm.dil, en comparant le résultat avec mm.gradm(img, B). Évaluez l’effet de différents éléments structurants (carré 3×3, disque 5×5 et ligne 1×9) sur la détection de contours.
(15 %) Construisez un pipeline complet pour le comptage et la classification de pièces de monnaie par taille (petite, moyenne et grande) en utilisant l’aire et la circularité comme descripteurs. Générez un masque de référence (ground truth) manuellement et calculez la métrique IoU (Intersection over Union) pour évaluer la qualité de la segmentation. Présentez les résultats dans un tableau et au moyen de visualisations produites avec mm.show.
La base théorique de ce chapitre s’appuie sur les ouvrages suivants :
mm.dist, mm.watershed, mm.label0 et l’extraction de contours.
Cette liste transforme les concepts du Chapitre 4 en un parcours pratique de segmentation et de morphologie mathématique. Les exercices de programmation commencent par le seuillage et progressent jusqu’à l’étiquetage et les descripteurs de composants, toujours avec des matrices de petite taille afin que chaque pixel puisse être vérifié à la main.
Dans les opérations avec voisinage, ne faites pas de padding. Pour chaque pixel, évaluez uniquement les positions de l’élément structurant qui se trouvent dans le domaine de l’image. C’est la même idée que les implémentations pédagogiques dans morph.py, comme mm.dil0, mm.ero0, mm.dil1 et mm.label0 : le voisinage est découpé par le domaine valide de l’image.
Ce carnet permet de développer, valider, organiser et tester des solutions d’ Exercices de Programmation (EP) dans des environnements interactifs, tels que Colab, avec les mêmes cas de test que Moodle, en y copiant uniquement au moment d’enregistrer la note officielle.
Téléchargez morph.py et testsuite.py en exécutant la cellule ci-dessous :
import os, urllib.request
url = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph/config.py"
if not os.path.exists("config.py"):
urllib.request.urlretrieve(url, "config.py")
import config
config.setup(testsuite=True)
from morph import mm
from testsuite import TestSuite✅ Environnement prêt. Morph : 1.1.9 | OpenCV : 5.0.0 | TestSuite : 1.1.2Pour évaluer les tests, exécutez TestSuite("EP04_01.extensão").run() dans une nouvelle cellule, en remplaçant l’extension par celle du langage utilisé (.py, .java, .c, .cpp, .js ou .r). Le système télécharge les cas de test depuis GitHub, exécute le programme et calcule automatiquement la note.
Pour tester directement du code Python, sans enregistrer de fichier, utilisez run_code(codigo) en passant le code comme chaîne de caractères dans une variable codigo :
codigo = """
from morph import mm
# ... votre code ici ...
"""
TestSuite("EP04_01").run_code(codigo)Dans les scanners de documents et les systèmes de lecture de codes-barres, la première étape du traitement consiste toujours à séparer ce qui est « objet » (encre, texte, barres) de ce qui est « fond » (papier, emballage). Le seuillage global fait exactement cela : il compare chaque pixel à un seuil unique \(T\) et décide, en temps réel, s’il appartient à la classe claire ou à la classe sombre. C’est l’opérateur de segmentation le plus simple — et pourtant, il est à l’origine d’une grande partie des pipelines industriels d’inspection visuelle. Voir la simulation de cet EP dans Figure 4.30.
\[ p' = \begin{cases} 255, & \text{si } p > T \\ 0, & \text{si } p \le T \end{cases} \] 5. Sortie : Afficher la matrice binarisée avec les dimensions \(L \times C\).
cv2.THRESL_BINARY) : seuls les pixels avec une valeur supérieure à \(T\) deviennent blancs (255) ; les pixels avec une valeur égale à \(T\) restent noirs (0).| Paramètre | Type | Impact visuel |
|---|---|---|
| \(T\) petit | Entier | La plupart des pixels deviennent blancs |
| \(T\) grand | Entier | La plupart des pixels deviennent noirs |
| \(T\) bien choisi | Entier | Sépare nettement l’objet et le fond |
Entrée :
Sortie :
| Entrée | Sortie | Remarque |
|---|---|---|
| 2 4 100 0 99 100 180 255 30 120 80 |
0 0 0 255 255 0 255 0 |
\(T=100\) : seuls les pixels avec une valeur supérieure à 100 deviennent blancs ; par conséquent, 99 et 100 deviennent noirs. |
| 1 3 0 0 50 255 |
0 255 255 | \(T=0\) : seuls les pixels avec une valeur strictement supérieure à 0 deviennent blancs. |
👆 Cliquez sur une cellule de la Entrée originale pour assombrir le pixel (−30) et cliquez avec le bouton droit pour éclaircir (+30). Ajustez le seuil T pour la binarisation.
%%writefile EP04_01.py
# Code PythonOverwriting EP04_01.pyTestSuite("EP04_01.py").run()✔️ EP04_01.cases existe déjà dans casos/
📋 7 cas chargé(s) depuis casos/EP04_01.cases
🔍 Test de Python : EP04_01.py
⚠️ EP04_01.py : fichier vide (moins de 3 lignes). Tests ignorés.
Choisir manuellement le seuil \(T\) fonctionne lorsque l’éclairage est stable, mais en microscopie numérique et en inspection de lames de sang, chaque échantillon présente un contraste différent — un seuil fixe échouerait d’une image à l’autre. La méthode d’Otsu résout ce problème en trouvant, de manière autonome, le seuil qui maximise la séparation statistique entre les deux classes de pixels, rendant la segmentation automatique et adaptative. Voir dans Figure 4.31 une simulation de cet EP.
Dimensions : Lire les entiers \(L\) (lignes) et \(C\) (colonnes).
Données : Lire les valeurs entières de la matrice originale ligne par ligne.
Histogramme : Construire l’histogramme \(h[i]\), \(i=0,\dots,255\), en comptant combien de pixels ont la valeur \(i\).
Recherche du seuil : Pour chaque candidat \(T\) de \(1\) à \(255\), calculer la variance inter-classes : \[ \sigma_B^2(T) = \frac{n_0 \cdot n_1}{N^2}\,(m_0 - m_1)^2 \] où \(n_0,n_1\) sont les quantités de pixels ayant une valeur \(<T\) et \(\geq T\), \(m_0,m_1\) sont leurs moyennes, et \(N=L\times C\).
Choix : Le seuil optimal \(T^*\) est celui qui maximise \(\sigma_B^2(T)\) (en cas d’égalité, conserver le premier trouvé).
Application : Binariser l’image en utilisant \(T^*\), en appliquant : \[ p' = \begin{cases} 255, & \text{si } p > T^* \\ 0, & \text{si } p \le T^* \end{cases} \]
cv2.THRESL_BINARY ; les pixels ayant une valeur exactement égale à \(T^*\) deviennent noirs.| Concept | Signification | Impact |
|---|---|---|
| \(\sigma_B^2(T)\) élevée | Classes bien séparées en \(T\) | \(T\) est un bon candidat comme seuil |
| Histogramme bimodal | Deux « pics » distincts | Otsu trouve le creux entre eux |
| Histogramme unimodal | Un seul « pic » | Otsu choisit toujours un \(T\), mais la segmentation est peu fiable |
Entrée :
Sortie :
| Entrée | Sortie | Observation |
|---|---|---|
| 4 4 12 12 12 200 12 12 200 200 12 200 200 200 200 200 200 200 |
0 0 0 255 0 0 255 255 0 255 255 255 255 255 255 255 |
Histogramme bimodal net : 12 et 200 |
| 1 2 10 250 |
0 250 | Deux valeurs seulement : \(T^*\) reste sur la plus grande |
👆 Clic gauche assombrit (−25) et clic droit éclaircit (+25) les pixels d'entrée. Observez le seuil optimal T* s'ajuster dynamiquement à l'histogramme.
T* = −
%%writefile EP04_02.py
# Code PythonOverwriting EP04_02.pyTestSuite("EP04_02.py").run()✔️ EP04_02.cases existe déjà dans casos/
📋 5 cas chargé(s) depuis casos/EP04_02.cases
🔍 Test de Python : EP04_02.py
⚠️ EP04_02.py : fichier vide (moins de 3 lignes). Tests ignorés.
En microscopie de particules et en OCR de plaques d’immatriculation usées, les traits fins ou discontinus doivent être « épaissis » pour que la reconnaissance fonctionne. La dilatation morphologique fait exactement cela : elle étend les régions claires à l’aide d’un élément structurant \(B\) — la même opération implémentée dans morph.py comme mm.dil0(f, B), utilisée lorsque \(B\) est plat (sans poids, uniquement \(0\)/\(1\)). Voir dans Figure 4.32 une simulation de cet EP.
mm.dil0 en interne.mm.dil0 d’une simple recherche de maximum).| Concept | Signification | Impact visuel |
|---|---|---|
| Dilatation | \(g \geq f\) toujours (extensive) | Les régions claires croissent, les trous sombres rétrécissent |
| \(B\) plus grand | Voisinage plus large | Croissance plus agressive |
| Réflexion de \(B\) | \(B_{ref}(y,x) = B(-y,-x)\) | Garantit la définition formelle de Minkowski de la dilatation |
Entrée :
Sortie :
| Entrée | Sortie | Observation |
|---|---|---|
| 3 3 3 3 0 1 0 1 1 1 0 1 0 0 0 0 0 9 0 0 0 0 |
0 9 0 9 9 9 0 9 0 |
\(B\) en croix symétrique : point isolé se dilate en croix |
| 1 4 1 3 1 1 1 10 200 5 80 |
200 200 200 80 | \(B\) horizontal : chaque pixel « attire » le maximum des voisins de la ligne |
Alternez l'élément structurant B (ou sélectionnez les préréglages) et cliquez sur les cellules de l'image originale f pour allumer ou éteindre les pixels.
%%writefile EP04_03.py
# Code PythonOverwriting EP04_03.pyTestSuite("EP04_03.py").run()✔️ EP04_03.cases existe déjà dans casos/
📋 5 cas chargé(s) depuis casos/EP04_03.cases
🔍 Test de Python : EP04_03.py
⚠️ EP04_03.py : fichier vide (moins de 3 lignes). Tests ignorés.
Si la dilatation épaissit, l’érosion affine. Dans les systèmes de comptage de cellules, elle est utilisée pour séparer les cellules qui se touchent : en « mangeant » les bords de chaque région, les connexions fines entre objets disparaissent avant même qu’un comptage soit effectué. Dans morph.py, c’est l’opération mm.ero0(f, B) — le dual exact de la dilatation, et la seule des deux qui ne réfléchit pas l’élément structurant. Voir dans Figure 4.33 une simulation de cet EP.
Écarter tout \((v_y,v_x)\) hors de \([0,L)\times[0,C)\). 6. Mappage : Calculer chaque pixel de sortie comme le minimum entre \(f(y,x)\) et tous les \(f(v_y,v_x)\) valides dont la position correspondante dans \(B\) vaut \(1\) : \[ g(y,x) = \min\Big(f(y,x),\ \min_{\substack{(v_y,v_x)\ \text{valide}\\ B(by,bx)=1}} f(v_y,v_x)\Big) \] 7. Sortie : Afficher la matrice \(g\) avec des dimensions \(L \times C\).
| Concept | Signification | Impact visuel |
|---|---|---|
| Érosion | \(g \leq f\) toujours (anti-extensive) | Les régions claires rétrécissent, le bruit ponctuel disparaît |
| Dualité | \(\text{ero}(f,B) = -\text{dil}(-f, B_{ref})\) | Érosion et dilatation sont des « miroirs » mathématiques |
| \(B\) plus grand | Érosion plus agressive | Les objets fins disparaissent complètement |
Entrée :
Sortie :
| Entrée | Sortie | Observation |
|---|---|---|
| 3 3 3 3 0 1 0 1 1 1 0 1 0 9 9 9 9 0 9 9 9 9 |
9 0 9 0 0 0 9 0 9 |
Le « trou » central (0) se propage en croix |
| 1 4 1 3 1 1 1 10 200 5 80 |
10 5 5 80 | \(B\) horizontal : chaque pixel « tire » le minimum des voisins de la ligne |
Alternez l'élément structurant B (ou sélectionnez les préréglages) et cliquez sur les cellules de l'image originale f pour allumer ou éteindre des pixels.
%%writefile EP04_04.py
# Code PythonOverwriting EP04_04.pyTestSuite("EP04_04.py").run()✔️ EP04_04.cases existe déjà dans casos/
📋 5 cas chargé(s) depuis casos/EP04_04.cases
🔍 Test de Python : EP04_04.py
⚠️ EP04_04.py : fichier vide (moins de 3 lignes). Tests ignorés.
Les images capturées par des capteurs à faible coût, comme ceux des drones agricoles, sont souvent parsemées de petits points de bruit — des pixels isolés qui ne représentent rien de réel. Appliquer une érosion suivie d’une dilatation avec le même élément structurant produit l’ouverture : elle « nettoie » les points et les fines protubérances, mais rend à l’objet principal pratiquement sa taille d’origine. C’est la combinaison classique utilisée dans le pré-traitement d’images satellitaires avant tout comptage de surface cultivée. Voir dans Figure 4.34 une simulation de cet EP.
| Concept | Signification | Impact Visuel |
|---|---|---|
| Anti-extensivité | \(g \subseteq f\) toujours | L’ouverture ne crée jamais de nouveau pixel, elle ne fait que supprimer |
| Idempotence | \(\text{ouverture}(\text{ouverture}(f)) = \text{ouverture}(f)\) | Réappliquer ne change plus rien |
| Points isolés | Plus petits que \(B\) | Ils sont complètement éliminés |
| Noyau de l’objet | Plus grand que \(B\) | Il est récupéré presque intact par la dilatation finale |
Entrée :
Sortie :
| Entrée | Sortie | Observation |
|---|---|---|
| 7 7 3 3 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 1 0 0 0 1 0 0 0 1 1 1 0 0 0 0 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 0 0 1 0 0 0 0 1 |
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 0 0 0 0 1 1 1 0 0 0 0 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
Les points isolés et la fine protubérance disparaissent ; le carré central survit |
Cliquez sur les cellules de f original pour allumer ou éteindre des pixels (créez votre propre bruit de fond !) et ajustez la taille de l'élément structurant B.
%%writefile EP04_05.py
# Code PythonOverwriting EP04_05.pyTestSuite("EP04_05.py").run()✔️ EP04_05.cases existe déjà dans casos/
📋 5 cas chargé(s) depuis casos/EP04_05.cases
🔍 Test de Python : EP04_05.py
⚠️ EP04_05.py : fichier vide (moins de 3 lignes). Tests ignorés.
Dans la numérisation d’empreintes digitales, les sillons de la peau sont parfois interrompus par de la saleté ou un dessèchement, créant de petites lacunes dans la courbe continue qui devrait exister. La fermeture — dilatation suivie d’une érosion avec le même élément structurant — est l’opérateur dual de l’ouverture : elle remplit les petits trous et les renfoncements étroits, sans modifier significativement le contour externe de l’objet. C’est l’étape standard avant d’extraire le squelette d’une empreinte digitale. Voir dans Figure 4.35 une simulation de cet EP.
| Concept | Signification | Impact visuel |
|---|---|---|
| Extensivité | \(g \supseteq f\) toujours | La fermeture ne supprime jamais de pixel, elle n’ajoute que |
| Idempotence | \(\text{fermeture}(\text{fermeture}(f)) = \text{fermeture}(f)\) | Réapplique ne change plus rien |
| Petits trous | Plus petits que \(B\) | Sont complètement remplis |
| Dualité | \(\text{fermeture}(f) = \overline{\text{ouverture}(\bar f)}\) | C’est l’ouverture appliquée au « négatif » de l’image |
Entrée :
Sortie :
| Entrée | Sortie | Observation |
|---|---|---|
| 8 8 3 3 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 0 1 1 0 0 0 0 1 1 0 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 0 0 0 |
0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 |
Les deux trous internes non adjacents sont totalement remplis |
Cliquez sur les cellules de f original pour allumer ou éteindre les pixels (remplissez les trous internes !) et ajustez la taille de l'élément structurant B.
%%writefile EP04_06.py
# Code PythonOverwriting EP04_06.pyTestSuite("EP04_06.py").run()✔️ EP04_06.cases existe déjà dans casos/
📋 5 cas chargé(s) depuis casos/EP04_06.cases
🔍 Test de Python : EP04_06.py
⚠️ EP04_06.py : fichier vide (moins de 3 lignes). Tests ignorés.
Jusqu’à présent, l’élément structurant disait simplement « ce voisin compte » ou « ne compte pas » — mais dans les modèles numériques de terrain (utilisés en SIG et en planification du drainage urbain), chaque voisin devrait avoir un poids différent selon la distance ou la direction du relief. Les versions pondérées de la dilatation et de l’érosion, implémentées dans morph.py comme mm.dil1(f, b) et mm.ero1(f, b), additionnent (ou soustraient) le poids de chaque voisin avant de prendre le maximum (ou le minimum) — généralisant ainsi tout ce qui a été fait dans les EP précédents. Voir dans Figure 4.36 une simulation de cet EP.
mm.dil0).import warnings
warnings.filterwarnings("ignore")| Concept | Signification | Impact Visuel |
|---|---|---|
| Poids positif | « Tire » la valeur du voisin vers le haut lors de la dilatation | Simule un relief qui monte dans cette direction |
| Poids négatif | Réduit la contribution du voisin | Simule la distance ou une atténuation directionnelle |
| Dualité pondérée | \(\text{ero1}(f,b) = -\text{dil1}(-f,b)\) | La symétrie entre les deux opérations se maintient même avec des poids |
Entrée :
Sortie :
| Entrée | Sortie | Observation |
|---|---|---|
| 3 3 3 3 0 1 0 1 2 1 0 1 0 10 20 30 40 50 60 70 80 90 |
50 60 61 80 90 91 81 91 92 8 9 19 9 10 20 39 40 50 |
Le poids central \(2\) accélère la croissance lors de la dilatation et le rétrécissement lors de l’érosion |
Ajustez les poids de l'élément structurant b avec les curseurs et observez l'effet de la dilatation et de l'érosion pondérées sur la matrice f.
%%writefile EP04_07.py
# Code PythonOverwriting EP04_07.pyTestSuite("EP04_07.py").run()✔️ EP04_07.cases existe déjà dans casos/
📋 3 cas chargé(s) depuis casos/EP04_07.cases
🔍 Test de Python : EP04_07.py
⚠️ EP04_07.py : fichier vide (moins de 3 lignes). Tests ignorés.
En inspection automatique de plaques de circuits, trois questions reviennent constamment : où se trouvent les bords des composants ? Quels détails clairs et petits (comme les points de soudure) se détachent du fond ? Quelles cavités sombres (comme les fissures) le fond dissimule-t-il ? Une seule paire érosion/dilatation répond aux trois : le gradient morphologique met en évidence les contours, le top-hat révèle les pics étroits, et le black-hat révèle les vallées étroites — trois outils, un seul voisinage. Voir dans Figure 4.37 une simulation de cet EP.
| Opérateur | Formule | Ce qu’il révèle |
|---|---|---|
| Gradient | \(d - e\) | Bords : zéro dans les régions planes, élevé aux transitions |
| Top-hat | \(f - \text{ouverture}(f)\) | Éléments clairs et fins, plus petits que \(B\) |
| Black-hat | \(\text{fermeture}(f) - f\) | Éléments sombres et fins, plus petits que \(B\) |
Entrée :
Sortie :
| Entrée | Sortie | Observation |
|---|---|---|
| 9 9 3 3 1 1 1 1 1 1 1 1 1 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 80 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 2 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 |
(gradient : halo \(3\times3=70\) autour de \((2,2)\) et halo \(3\times3=8\) autour de \((6,6)\), reste \(0\)) (top-hat : unique \(70\) en \((2,2)\), reste \(0\)) (black-hat : unique \(8\) en \((6,6)\), reste \(0\)) |
Pic isolé devient top-hat ; vallée isolée devient black-hat ; les deux apparaissent dans le gradient |
Ajoutez des pics ou des creux dans la matrice f et observez le comportement simultané des opérateurs de gradient, top-hat et black-hat.
%%writefile EP04_08.py
# Code PythonOverwriting EP04_08.pyTestSuite("EP04_08.py").run()✔️ EP04_08.cases existe déjà dans casos/
📋 4 cas chargé(s) depuis casos/EP04_08.cases
🔍 Test de Python : EP04_08.py
⚠️ EP04_08.py : fichier vide (moins de 3 lignes). Tests ignorés.
En robotique mobile, lors de la planification d’un itinéraire dans un couloir, le robot souhaite savoir non seulement où se trouve l’espace libre, mais aussi à quelle distance chaque point libre se trouve du mur le plus proche. Les chemins les plus sûrs tendent à passer par le « cœur » du couloir, loin des obstacles.
La transformée de distance morphologique attribue à chaque pixel une valeur représentant sa distance jusqu’au bord le plus proche, selon la métrique définie par l’élément structurant. Les pixels proches du bord reçoivent des valeurs faibles, tandis que les pixels plus internes reçoivent des valeurs plus élevées. Le pixel de valeur maximale correspond à la région la plus protégée de l’objet, souvent associée à son centre morphologique.
Voir dans Figure 4.38 une simulation de cet EP.
mm.dist1(f,b).⚠️ Note cruciale sur la lecture des matrices : Comme l’élément structurant peut contenir des entiers négatifs (par exemple, -1 et -99), ne pas utiliser la fonction mm.readImg pour lire la matrice \(b\). Cette fonction convertit les données en type uint8, provoquant un underflow et corrompant les valeurs négatives. Lire les \(L_B\) lignes de \(b\) manuellement en utilisant le type standard int. L’image \(f\) peut continuer à être lue normalement par mm.readImg.
| Concept | Signification | Impact visuel |
|---|---|---|
| \(\text{dist}(y,x)\) | Distance morphologique jusqu’au bord le plus proche selon la métrique définie par \(b\) | Les pixels plus internes reçoivent des valeurs plus élevées |
| Valeur maximale | Pixel le plus éloigné du bord | Se rapproche du centre morphologique de l’objet |
| Élément structurant pondéré | Définit les coûts de déplacement entre pixels voisins | Détermine la métrique de distance utilisée |
| Objets fins | Régions étroites de l’objet | Produisent des valeurs de distance faibles |
Entrée :
⚠️ Note d’implémentation : Les éléments de la matrice \(f\) (0 ou 1) doivent être multipliés par 255 pour générer une image binaire appropriée (\(0\) et \(255\)) avant d’appliquer la Transformée de Distance (TD).
Sortie :
| Entrée | Sortie | Observation |
|---|---|---|
| 5 9 3 3 -99 -1 -99 -1 0 -1 -99 -1 -99 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 0 0 1 1 1 1 1 1 1 0 0 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 |
0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 0 0 1 2 2 2 2 2 1 0 0 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 |
Résultat de la transformée de distance. |
Note : la valeur -99 agit comme une approximation pratique de \(-\infty\), empêchant la propagation par les diagonales. Ainsi, seuls les voisins horizontaux et verticaux contribuent à la distance, produisant la distance de Manhattan.
Cliquez sur les cellules pour dessiner votre propre objet ou sélectionnez une forme prédéfinie pour calculer la carte des distances en cascade.
%%writefile EP04_09.py
# Code PythonOverwriting EP04_09.pyTestSuite("EP04_09.py").run()✔️ EP04_09.cases existe déjà dans casos/
📋 4 cas chargé(s) depuis casos/EP04_09.cases
🔍 Test de Python : EP04_09.py
⚠️ EP04_09.py : fichier vide (moins de 3 lignes). Tests ignorés.
Dans une ligne de production de pièces de monnaie, il est courant que les pièces se touchent sur le tapis roulant, formant une seule tache connectée dans l’image — un comptage naïf donnerait un nombre erroné. La solution classique combine des opérations morphologiques et une analyse de connectivité : d’abord, une érosion réduit ou rompt les connexions fragiles entre les objets, puis l’étiquetage des composantes connexes sépare chaque objet en une région distincte. Enfin, des descripteurs géométriques (aire et boîte englobante) résument chaque composante trouvée.
Voir Figure 4.39 pour une simulation de cet EP.
Dimensions de l’image : lire les entiers \(L\) (lignes) et \(C\) (colonnes) de \(f\).
Dimensions de \(B\) : lire les entiers \(L_B\) (lignes) et \(C_B\) (colonnes) de l’élément structurant.
Élément structurant : lire la matrice \(B\), contenant des valeurs \(0\) ou \(1\), ligne par ligne.
Données : lire la matrice binaire \(f\) (valeurs \(0\) ou \(1\)), ligne par ligne.
Séparation : calculer \[ f_{ero} = f \ominus B \] en utilisant une érosion binaire plane (comme dans l’EP04_04), en éliminant les connexions fragiles entre les objets.
Étiquetage : sur \(f_{ero}\), identifier les composantes connexes en utilisant la connectivité définie par le voisinage \(B\). L’étiquetage doit suivre un balayage raster : lorsqu’un pixel \(1\) non encore étiqueté est trouvé, attribuer un nouveau label entier croissant à partir de 1 et propager ce label à toute la région connexe.
Descripteurs : pour chaque label \(k\), calculer :
Sortie : afficher le nombre total de labels, puis une ligne par label au format : \[ k,\ \text{aire},\ y_{min},\ x_{min},\ y_{max},\ x_{max} \]
| Concept | Signification | Impact |
|---|---|---|
| Pont fin | Connexion étroite entre objets | Peut être supprimé par l’érosion morphologique |
| Connectivité | Définie par l’ensemble \[\mathcal{N}(y,x)\] | Détermine quels pixels appartiennent à la même composante |
| Aire | Nombre de pixels par composante | Estimation directe de la taille de l’objet |
| Boîte englobante | Extension spatiale du label | Résumé géométrique de la composante |
Entrée :
Sortie :
Ajustez l'épaisseur du pont entre les pièces et observez comment l'érosion morphologique sépare les objets pour le comptage et l'extraction de descripteurs (aire et boîte englobante).
%%writefile EP04_10.py
# Code PythonOverwriting EP04_10.pyTestSuite("EP04_10.py").run()✔️ EP04_10.cases existe déjà dans casos/
📋 4 cas chargé(s) depuis casos/EP04_10.cases
🔍 Test de Python : EP04_10.py
⚠️ EP04_10.py : fichier vide (moins de 3 lignes). Tests ignorés.
