La segmentation d’images est l’une des étapes les plus importantes dans le traitement numérique des images. Elle consiste à partitionner une image en régions homogènes, facilitant ainsi l’analyse et l’interprétation du contenu. Ce chapitre présente les principales techniques de segmentation, en mettant l’accent sur les méthodes basées sur les seuils, la détection de contours et la croissance de régions.
Le seuillage est une méthode simple et efficace pour segmenter une image lorsque les objets d’intérêt présentent une intensité de gris distincte par rapport au fond. Le principe consiste à sélectionner un seuil \(T\) et à classer chaque pixel en fonction de sa valeur d’intensité :
Le choix du seuil \(T\) peut être effectué manuellement ou à l’aide de méthodes automatisées, comme la méthode d’Otsu, qui maximise la variance interclasse.
La détection de contours vise à identifier les frontières entre différentes régions. Elle repose sur l’analyse des variations d’intensité, souvent calculées à l’aide d’opérateurs de dérivée, tels que les filtres de Sobel, Prewitt ou Canny. Le gradient d’une image \(G(x, y)\) peut être exprimé par :
\[ G(x, y) = \sqrt{G_x^2 + G_y^2} \]
où \(G_x\) et \(G_y\) sont les dérivées partielles dans les directions horizontale et verticale.
La croissance de régions est une technique qui regroupe des pixels voisins présentant des caractéristiques similaires (intensité, texture, couleur). Elle débute avec des germes (pixels initiaux) et s’étend en ajoutant les pixels voisins qui respectent un critère de similarité, comme la différence d’intensité inférieure à un seuil prédéfini.
Dans cette section, nous appliquons les techniques présentées à des images réelles. Les exemples sont implémentés en Python à l’aide des bibliothèques OpenCV et scikit-image. Chaque exemple est accompagné d’explications sur les paramètres et les résultats obtenus.
La segmentation constitue un fondement essentiel pour de nombreuses applications de vision par ordinateur, telles que la reconnaissance d’objets, l’analyse médicale et la navigation autonome. Le choix de la méthode dépend du type d’image et des objectifs de l’application.
Dans les chapitres précédents, toutes les opérations ont été réalisées dans le domaine spatial, où les algorithmes agissent directement sur les valeurs d’intensité des pixels.
Ce chapitre présente une approche complémentaire : le domaine fréquentiel, dans lequel l’image est représentée par les variations spatiales d’intensité, et non seulement par les valeurs individuelles des pixels.
Le concept de fréquence spatiale décrit la rapidité avec laquelle l’intensité varie le long de l’image. Les variations lentes correspondent aux basses fréquences, tandis que les contours, les détails fins et les bruits correspondent aux hautes fréquences.
Cette représentation repose sur le fait que toute image numérique discrète peut être décomposée en une combinaison de fonctions orthogonales. La Transformée de Fourier utilise une base d’exponentielles complexes bidimensionnelles (équivalentes à des sinusoïdes avec une orientation et une fréquence spécifiques). D’autres transformées, comme la Transformée en Cosinus (DCT) et la Transformée Wavelet (DWT), utilisent différentes familles de fonctions de base — des cosinus bidimensionnels dans le cas de la DCT, et des fonctions à support compact dans le cas des wavelets.
Parmi les principales applications de cette représentation, on distingue :
À la fin de ce chapitre, vous serez capable de :
import os, urllib.request
url = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph/config.py"
if not os.path.exists("config.py"):
urllib.request.urlretrieve(url, "config.py")
import config
config.setup()
from morph import mm
import numpy as np✅ Environnement prêt. Morph : 1.1.9 | OpenCV : 5.0.0L’analyse de Fourier repose sur le principe selon lequel tout signal périodique peut être représenté comme une somme de fonctions sinusoïdales de différentes fréquences, amplitudes et phases. Ce concept s’applique également aux images numériques, permettant de les représenter dans le domaine fréquentiel plutôt que dans le domaine spatial.

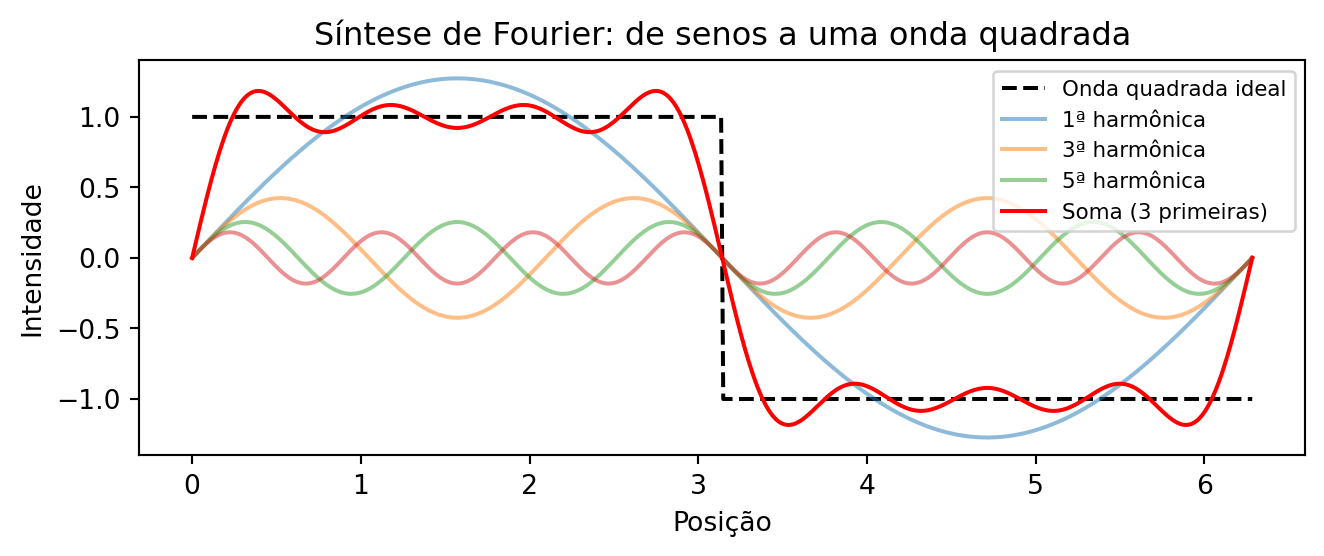

La Figure 6.1 illustre cette décomposition pour un signal unidimensionnel. Dans le cas d’une image, la Transformée de Fourier Discrète (TFD) convertit la matrice d’intensités \(f(x,y)\) en un ensemble de coefficients décrivant la contribution des différentes fréquences spatiales présentes dans l’image.
Avant d’étudier les images bidimensionnelles, le simulateur de la Figure 6.2 illustre le principe de l’analyse de Fourier pour des signaux unidimensionnels : une forme d’onde peut être approchée par la somme de sinusoïdes de différentes fréquences et amplitudes.
À mesure que de nouveaux termes sont ajoutés, la somme des sinusoïdes (courbe noire) se rapproche de la forme d’onde de référence (en pointillés). Le graphique inférieur présente le spectre d’amplitudes, indiquant la contribution de chaque fréquence à la reconstruction du signal.
Explorez le simulateur et répondez :
1. Combien de termes sont nécessaires pour une bonne approximation de l’onde carrée ?
Avec environ 15 à 20 termes, la forme de l’onde se rapproche déjà bien de la référence. Cependant, à proximité des discontinuités subsiste une petite oscillation, connue sous le nom de phénomène de Gibbs, qui ne disparaît pas même avec l’ajout de termes supplémentaires.
2. Quelle forme converge le plus rapidement ? Pourquoi ?
L’onde triangulaire converge plus rapidement, car les amplitudes de ses harmoniques décroissent plus vite que celles de l’onde carrée et de l’onde en dents de scie. Par conséquent, peu de termes suffisent déjà à produire une bonne approximation.
3. Comment le spectre change-t-il entre l’onde carrée et l’onde triangulaire ?
Toutes deux ne possèdent que des harmoniques impairs, mais, dans l’onde triangulaire, les amplitudes diminuent beaucoup plus rapidement. Ainsi, peu d’harmoniques suffisent pour reconstruire le signal avec une bonne précision.
En appliquant la Transformée de Fourier Discrète (TFD) à une image et en visualisant le module de ses coefficients (voir Figure 6.5), on obtient le spectre de magnitude, qui montre la distribution des fréquences spatiales présentes dans l’image.
Le coefficient situé à l’origine de la TFD, appelé composante continue (Direct Current), correspond à la fréquence nulle et représente l’intensité moyenne de l’image. Par convention, ce coefficient est stocké dans le coin supérieur gauche du spectre. Pour faciliter son interprétation, on applique l’opération FFT Shift, qui déplace la composante continue vers le centre de l’image. Après ce décalage, les basses fréquences se concentrent dans la région centrale, tandis que les hautes fréquences se trouvent près des bords, comme le résume la Table 6.1.
| Région du spectre | Composantes prédominantes | Exemples dans l’image |
|---|---|---|
| Centre (basses fréquences) | Variations spatiales lentes | Éclairage, régions homogènes et formes globales |
| Région intermédiaire (fréquences moyennes) | Variations à échelle intermédiaire | Textures et motifs répétitifs |
| Bords (hautes fréquences) | Variations spatiales rapides | Contours, détails fins et bruit |
Cette organisation facilite l’interprétation du spectre et la conception de filtres. L’atténuation des basses fréquences réduit les variations globales d’intensité, tandis que l’atténuation des hautes fréquences lisse l’image en réduisant les détails fins et une partie du bruit.
Avant de présenter la formulation mathématique de la Transformée de Fourier Discrète (TFD), il est utile d’analyser son inverse, appelée Transformée de Fourier Discrète Inverse (TFDI). Considérons un spectre où tous les coefficients sont nuls, à l’exception d’un seul. Un exemple de cette construction est présenté dans le code de la Figure 6.3 et peut être exploré de manière interactive dans le simulateur de la Figure 6.4..

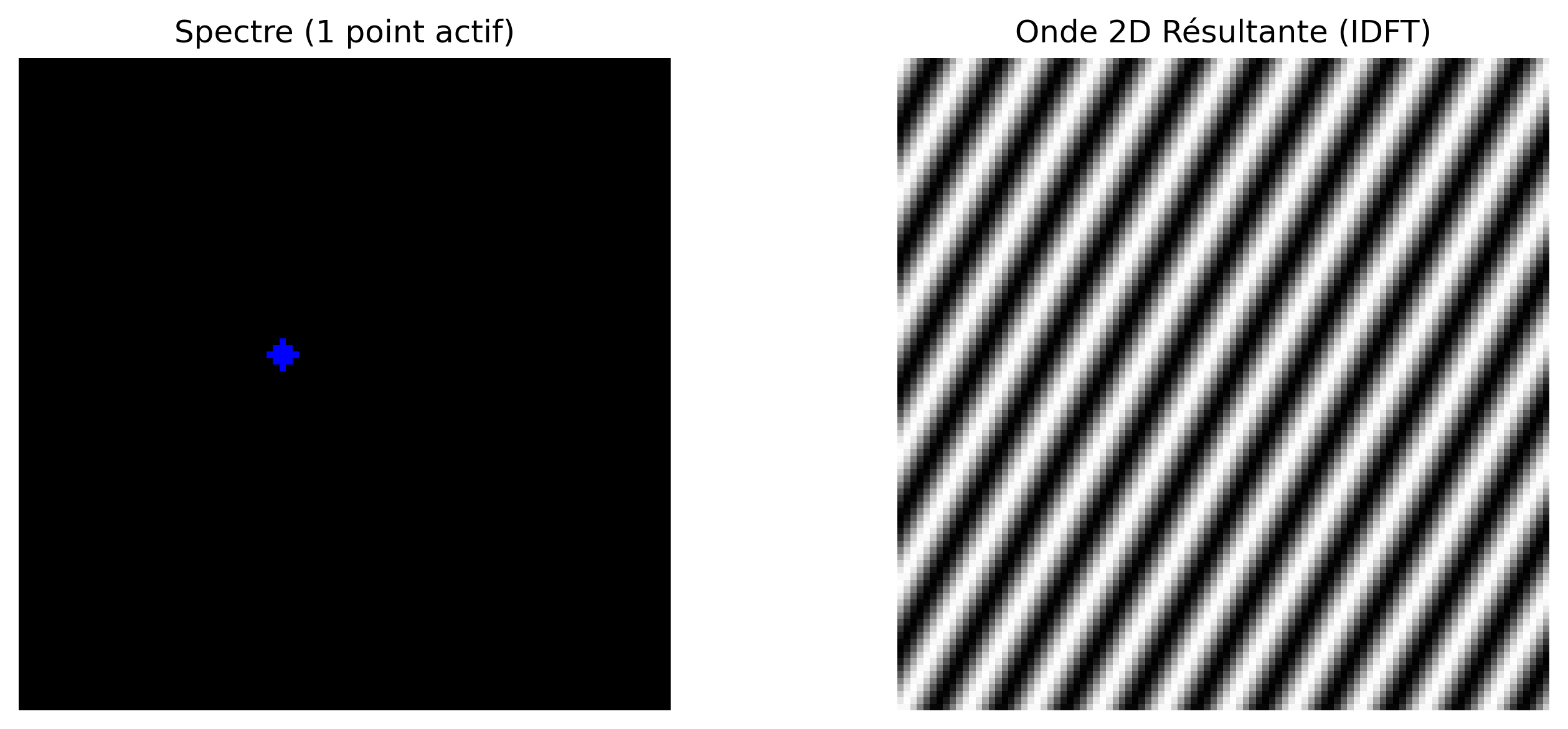

L’image reconstruite est une sinusoïde bidimensionnelle. La position du coefficient dans le spectre détermine son orientation et sa fréquence spatiale, tandis que sa magnitude et sa phase définissent, respectivement, son amplitude et son déplacement spatial. Ainsi, chaque coefficient de la TFD représente une composante sinusoïdale, et l’image originale peut être reconstruite par la somme de toutes ces composantes.
import cv2
N_grid = 100
espectro_vazio = np.zeros((N_grid, N_grid), dtype=complex)
# Allumant un seul point (fréquence) hors du centre
u0, v0 = 10, 5
espectro_vazio[N_grid//2 - v0, N_grid//2 - u0] = 1000
# Retour au domaine spatial (IDFT)
onda_2d = np.real(np.fft.ifft2(np.fft.ifftshift(espectro_vazio)))
onda_vis = cv2.normalize(onda_2d, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
espectro_vis = cv2.normalize(
np.abs(espectro_vazio), None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
# Mise en évidence visuelle du point
espectro_color = cv2.cvtColor(espectro_vis, cv2.COLOR_GRAY2BGR)
cv2.circle(espectro_color, (N_grid//2 - u0, N_grid//2 - v0), 2, (0, 0, 255), -1)
mm.show([espectro_color, onda_vis],
titles=["Spectre (1 point actif)", "Onde 2D Résultante (IDFT)"],
cols=2, figsize=(10, 4))
Considérons une image \(f(x,y)\) de dimensions \(M \times N\). Sa Transformée de Fourier discrète 2D (TFD) est définie par :
\[ F(u,v) = \sum_{x=0}^{M-1} \sum_{y=0}^{N-1} f(x,y)\, e^{-j2\pi\left(\frac{ux}{M}+\frac{vy}{N}\right)} \tag{6.1}\]
où \(u = 0, 1, \ldots, M-1\) et \(v = 0, 1, \ldots, N-1\) représentent les fréquences discrètes dans les directions horizontale et verticale, respectivement. Le terme exponentiel correspond à une sinusoïde bidimensionnelle, dont la fréquence et l’orientation sont déterminées par les indices \((u,v)\).
La Transformée de Fourier discrète inverse 2D (TFDI) reconstruit l’image originale à partir de ses coefficients :
\[ f(x,y) = \frac{1}{MN} \sum_{u=0}^{M-1} \sum_{v=0}^{N-1} F(u,v)\, e^{j2\pi\left(\frac{ux}{M}+\frac{vy}{N}\right)} \tag{6.2}\]
Les équations Équation 6.1 et Équation 6.2 montrent que la TFD et la TFDI forment une paire de transformations : la première convertit l’image dans le domaine fréquentiel, tandis que la seconde reconstruit exactement l’image originale à partir de ses coefficients.
Le terme \(j\) désigne l’unité imaginaire, définie par \(j^2 = -1\). En ingénierie et en traitement du signal, on adopte \(j\) plutôt que \(i\) afin d’éviter toute confusion avec la notation du courant électrique. Son utilisation dans l’exponentielle complexe, régie par la formule d’Euler (\(e^{j\theta} = \cos\theta + j\sin\theta\)), permet de représenter de manière compacte l’amplitude et la phase de chaque fréquence spatiale présente dans l’image.
Le coefficient \(F(0,0)\), appelé composante DC (courant continu), est égal à la somme des intensités de tous les pixels de l’image (voir Figure 6.5) :
\[ F(0,0)=MN\,\bar{f}, \]
où \(\bar{f}\) est l’intensité moyenne de l’image. Ainsi, la composante DC représente le niveau moyen d’intensité et, dans la plupart des images naturelles, possède la plus grande amplitude du spectre.
Les autres coefficients représentent les variations autour de cette moyenne. Après application du décalage de FFT, la composante DC est déplacée vers le centre du spectre, concentrant les basses fréquences dans la région centrale et les hautes fréquences sur les bords.
Chaque coefficient de la Transformée de Fourier Discrète (TFD) est un nombre complexe et peut s’écrire sous la forme
\[ F(u,v)=R(u,v)+j\,I(u,v), \]
où \(R(u,v)\) et \(I(u,v)\) correspondent respectivement aux parties réelle et imaginaire du coefficient. À partir de l’équation Équation 6.1, on obtient
\[ R(u,v)= \sum_{x=0}^{M-1}\sum_{y=0}^{N-1} f(x,y) \cos\!\left( 2\pi\left(\frac{ux}{M}+\frac{vy}{N}\right) \right), \]
et
\[ I(u,v)= - \sum_{x=0}^{M-1}\sum_{y=0}^{N-1} f(x,y) \sin\!\left( 2\pi\left(\frac{ux}{M}+\frac{vy}{N}\right) \right). \]
À partir de cette représentation, on définit deux grandeurs fondamentales :
\[ |F(u,v)|=\sqrt{R(u,v)^2+I(u,v)^2}; \]
\[ \phi(u,v)=\operatorname{atan2}\!\left(I(u,v),\,R(u,v)\right). \]
Ainsi, chaque coefficient peut également être écrit sous sa forme polaire,
\[ F(u,v)=|F(u,v)|\,e^{j\phi(u,v)}. \]
Le spectre de Fourier peut donc être visualisé au moyen de deux images distinctes : le spectre de magnitude, généralement utilisé pour analyser la distribution des fréquences, et le spectre de phase, qui décrit l’organisation spatiale des composantes sinusoïdales.
Bien que le spectre de magnitude soit le plus utilisé pour l’inspection visuelle, la phase contient une grande partie des informations structurelles de l’image. La combinaison de la magnitude et de la phase permet de reconstruire exactement l’image originale au moyen de la TFD inverse.

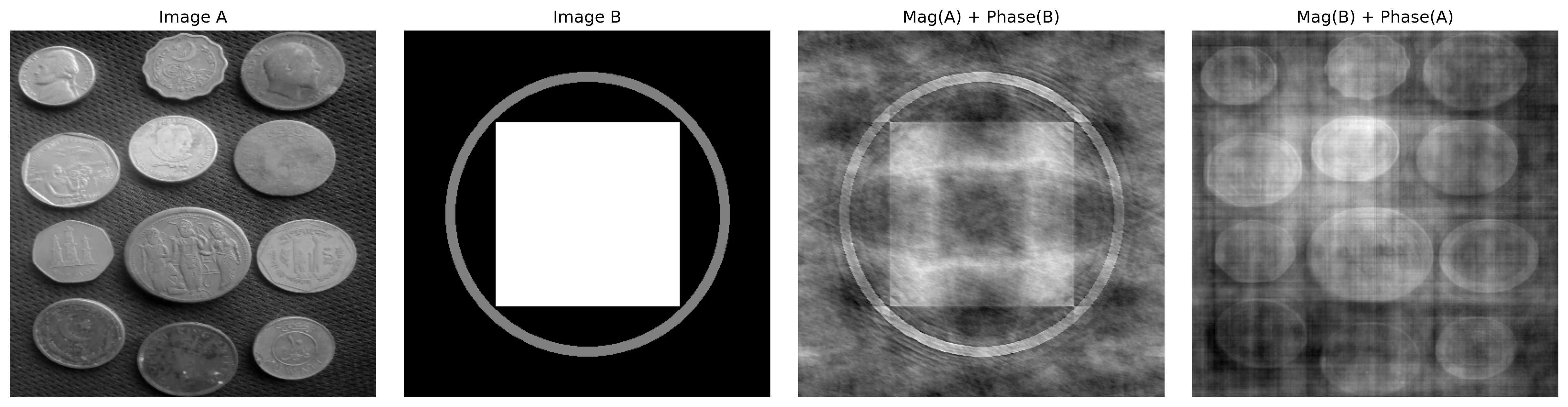

Une démonstration classique consiste à combiner la magnitude d’une image avec la phase d’une autre et à reconstruire le résultat. Cette expérience met en évidence que :
Lorsqu’une image est reconstruite avec la magnitude de A et la phase de B, le résultat tend à ressembler davantage à B qu’à A, ce qui montre que la phase est le principal composant responsable de l’organisation spatiale de la scène. Cependant, la magnitude reste importante, car elle module le contraste des structures reconstruites. Ainsi, une reconstruction fidèle dépend de la combinaison cohérente entre magnitude et phase.
Un exemple de ce comportement est présenté dans la Figure 6.6.
La phase d’un signal joue des rôles distincts dans l’audio et les images :
Dans les deux domaines, la magnitude est liée à l’intensité des composantes de fréquence : en audio, elle influence le timbre et l’intensité perçue ; en images, elle influence le contraste et la texture.
# ── Expérience : L'importance de la phase ─────────────────────────────────────
# ── Chargement de l'image ─────────────────────────────────────────────────────
url = "https://upload.wikimedia.org/wikipedia/commons/2/25/GAZI.MD.AHAD_11.jpg"
caminho = "imagens/coins.jpg"
if not os.path.exists(caminho):
os.makedirs("imagens", exist_ok=True)
img_obj = mm.read(url, pil=True)
mm.write(img_obj, caminho)
else:
img_obj = mm.read(caminho, pil=True)
img_color = np.array(img_obj)
img_gray = mm.gray(img_color)
img_a = cv2.resize(img_gray, (400, 400))
# Créer une image B synthétique (motif géométrique)
img_b = np.zeros((400, 400), dtype=np.uint8)
cv2.rectangle(img_b, (100, 100), (300, 300), 255, -1)
cv2.circle(img_b, (200, 200), 150, 128, 10)
FA = np.fft.fft2(img_a)
FB = np.fft.fft2(img_b)
# Échange de phase
rec_A_mag_B_fase = np.real(np.fft.ifft2(np.abs(FA) * np.exp(1j * np.angle(FB))))
rec_B_mag_A_fase = np.real(np.fft.ifft2(np.abs(FB) * np.exp(1j * np.angle(FA))))
mm.show(
[img_a, img_b, rec_A_mag_B_fase, rec_B_mag_A_fase],
titles=["Image A", "Image B", "Mag(A) + Phase(B)", "Mag(B) + Phase(A)"],
cols=4, figsize=(16, 4)
)
print("💡 La phase préserve les bords et les contours ; la magnitude contrôle le contraste et")
print("la texture. En audio stéréo, la phase affecte la localisation spatiale ; en")
print("images, elle détermine l'organisation de la scène.")
💡 La phase préserve les bords et les contours ; la magnitude contrôle le contraste et
la texture. En audio stéréo, la phase affecte la localisation spatiale ; en
images, elle détermine l'organisation de la scène.Le théorème de convolution établit une relation fondamentale entre les domaines spatial et fréquentiel :

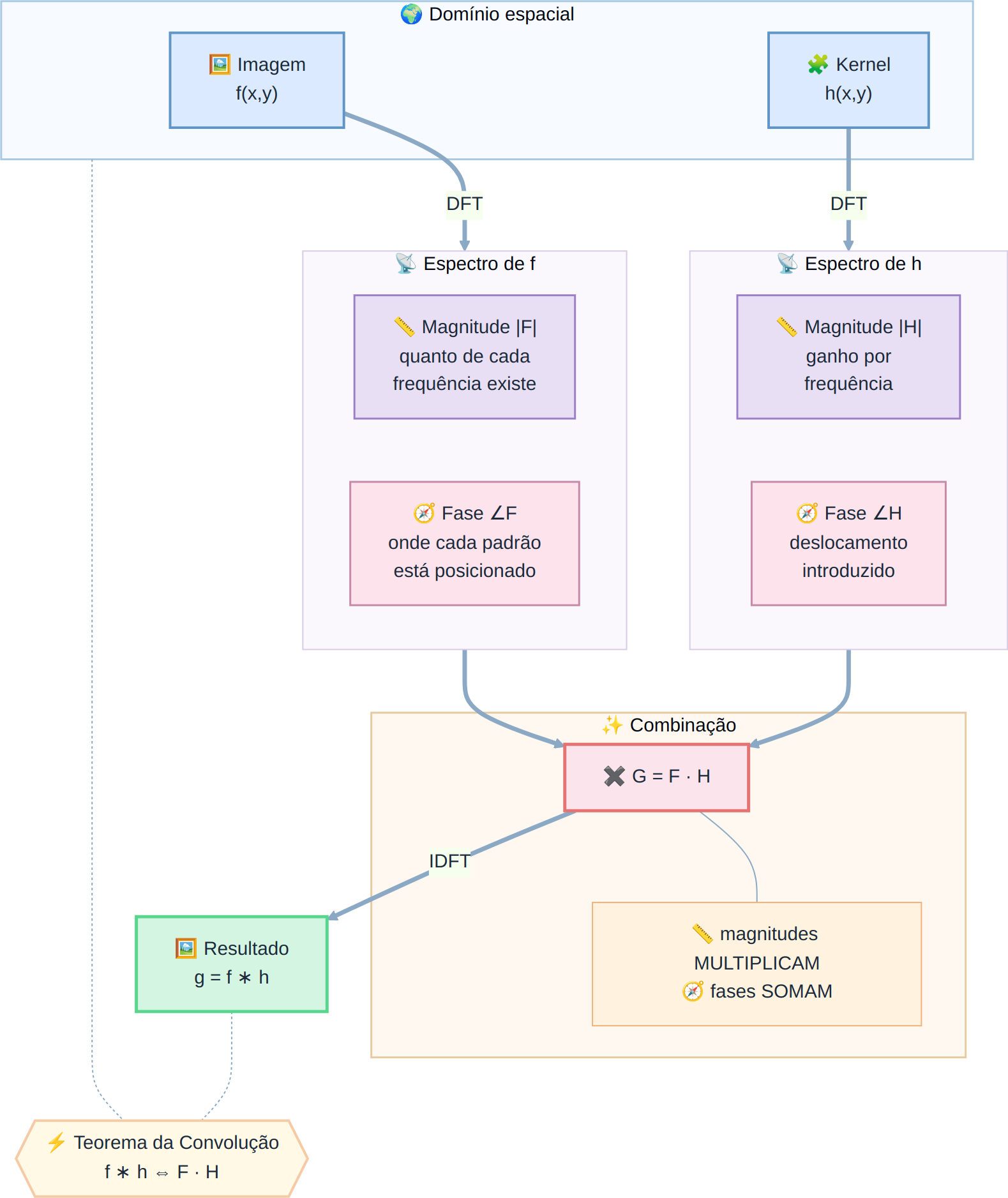

\[ f(x,y) \circledast h(x,y) \;\overset{\mathcal{F}}{\longleftrightarrow}\; F(u,v)\,H(u,v) \tag{6.3}\]
où \(\circledast\) représente la convolution circulaire discrète. Ainsi, la convolution entre une image \(f(x,y)\) et un filtre \(h(x,y)\) peut être remplacée par la multiplication de leurs spectres.
En pratique, pour obtenir le même résultat que la convolution linéaire effectuée dans le domaine spatial, on applique un remplissage par zéros (zero-padding) avant la Transformée de Fourier rapide (FFT), afin d’éviter les artefacts sur les bords de l’image.
Cependant, le filtrage dans le domaine fréquentiel n’est pas toujours l’alternative la plus efficace. Pour des filtres tels que le filtre gaussien et le filtre moyenneur (Box Filter), la propriété de séparabilité permet de réduire considérablement le coût computationnel de la convolution dans le domaine spatial.
Un noyau séparable peut être écrit comme le produit externe de deux vecteurs unidimensionnels,
\[ H = v\,h^T, \]
ce qui permet de remplacer la convolution bidimensionnelle par deux convolutions unidimensionnelles successives : l’une dans la direction horizontale et l’autre dans la direction verticale.
En revanche, un noyau non séparable n’admet pas cette décomposition et, par conséquent, sa convolution doit être réalisée directement sur le voisinage bidimensionnel.
En pratique, pour un noyau de dimension \(K \times K\), la convolution directe exige \(K^2\) multiplications par pixel, tandis qu’un noyau séparable ne requiert que \(2K\) multiplications, réduisant ainsi considérablement le coût computationnel.
Considérons une image de dimensions \(M \times N\) et un filtre carré de taille \(K \times K\). La Table 6.2 compare la complexité des principales stratégies de filtrage.
| Méthode de filtrage | Complexité asymptotique | Dépendance de \(K\) | Application typique |
|---|---|---|---|
| Spatiale non séparable | \(\mathcal{O}(MNK^2)\) | Quadratique | Kernels petits et non séparables |
| Spatiale séparable | \(\mathcal{O}(MNK)\) | Linéaire | Filtres gaussien et de moyenne |
| Via FFT | \(\mathcal{O}(MN\log(MN))\) | Indépendante de \(K\) | Kernels grands |
Pour de petits kernels, la convolution spatiale, surtout lorsque le filtre est séparable, s’avère généralement plus efficace en raison du faible coût des opérations. À mesure que la taille du kernel augmente, le filtrage via FFT devient plus avantageux, car son coût ne dépend pratiquement pas de la dimension du filtre.

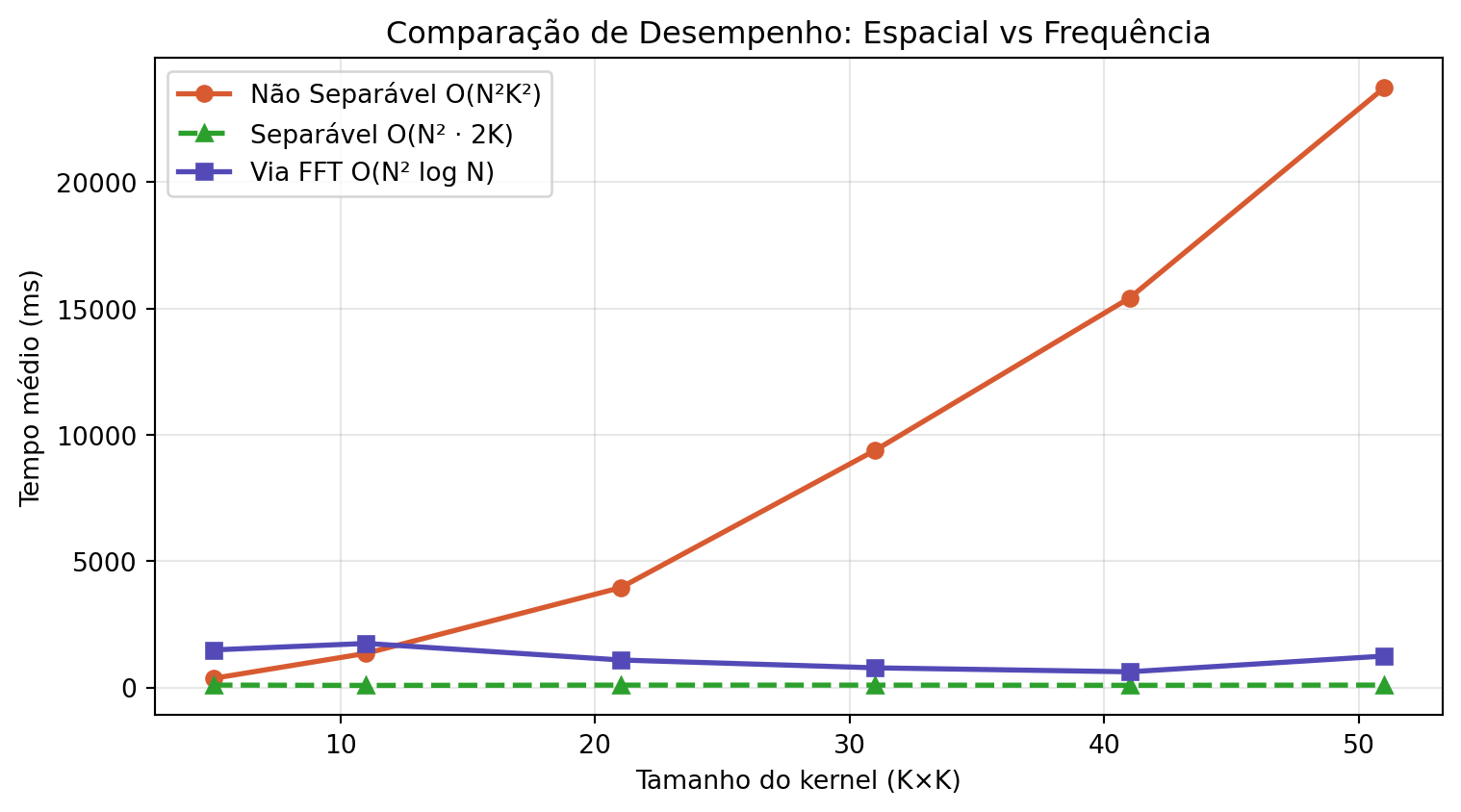

Le graphique obtenu lors de l’essai avec l’image des pièces (\(2560 \times 1920\)), présenté à la Figure 6.7, confirme le comportement prédit par l’analyse de complexité computationnelle.
Convolution non séparable (\(\mathcal{O}(MNK^2)\))
La convolution directe présente une croissance quadratique avec la taille du kernel. Pour de petites valeurs de \(K\), le coût est faible, mais il augmente rapidement à mesure que le kernel grandit, devenant irréalisable pour des applications en temps réel.
Filtrage par FFT (\(\mathcal{O}(MN \log(MN))\))
Le coût de la FFT ne dépend que de la taille de l’image, étant indépendant de \(K\). Par conséquent, ses performances restent approximativement constantes lorsque le kernel varie, ce qui la rend avantageuse pour les filtres de grande taille ou non séparables.
Convolution séparable (\(\mathcal{O}(MNK)\))
La décomposition du kernel en deux filtres unidimensionnels réduit significativement le coût computationnel. En pratique, cette approche tend à être la plus efficace pour les filtres séparables, en particulier dans les implémentations optimisées.
En général, le choix de la méthode dépend de la taille et de la structure du kernel. Les filtres séparables sont plus efficaces dans le domaine spatial, tandis que la FFT devient plus avantageuse pour les kernels de grande taille ou pour de multiples convolutions dans le domaine fréquentiel.
\[ g = \mathcal{F}^{-1}\bigl[\mathcal{F}(f)\cdot \mathcal{F}(h)\bigr] \quad \text{(FFT)} \qquad g = f \circledast h \quad \text{(convolution directe)} \qquad g = (f \circledast v) \circledast h^T \quad \text{(séparable)} \tag{6.4}\]
où :

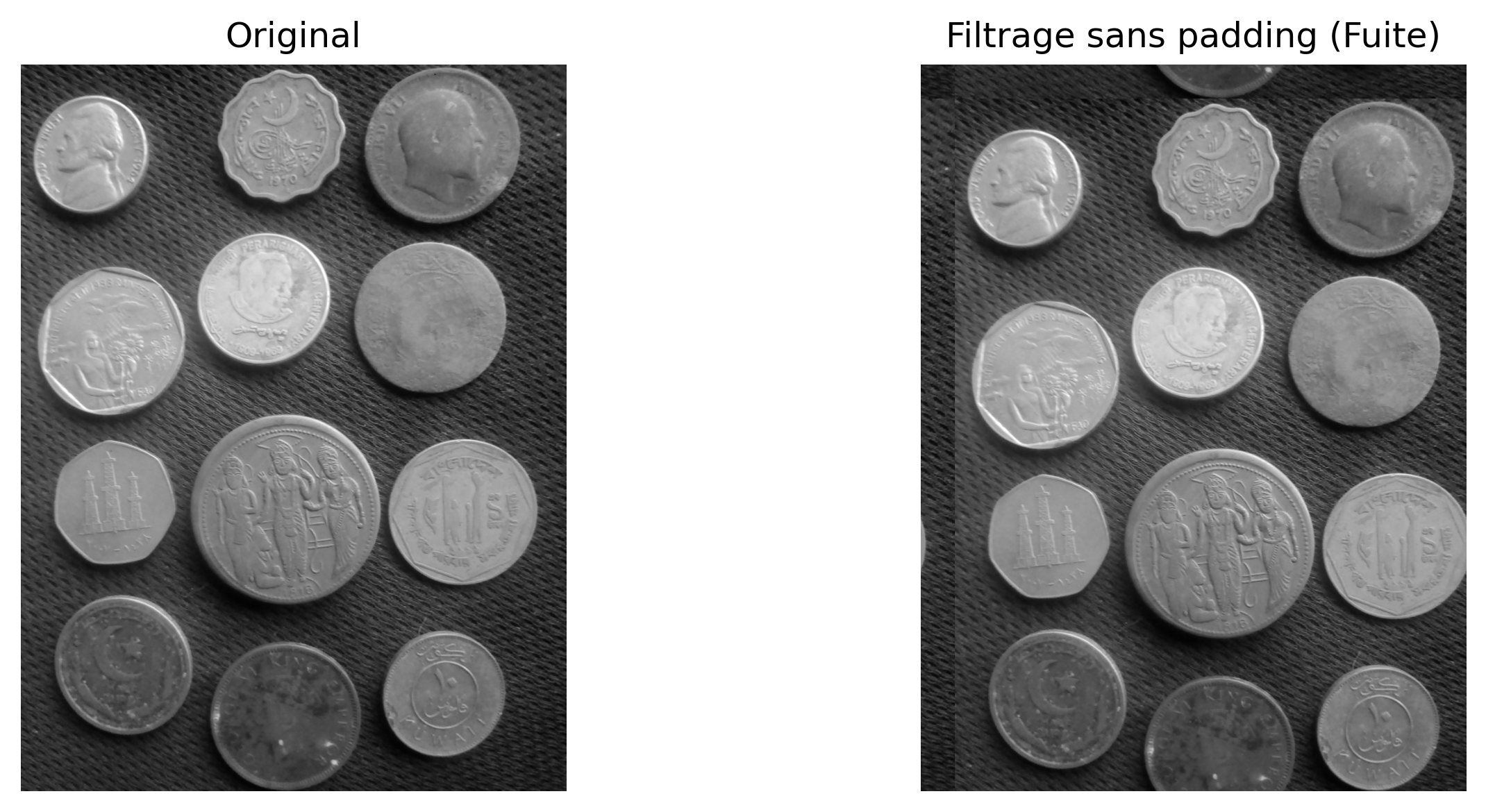

La Transformée de Fourier Discrète (TFD) suppose que l’image est périodiquement étendue dans l’espace, c’est-à-dire que ses bords se répètent indéfiniment.
Dans cette condition, la multiplication dans le domaine fréquentiel correspond à une convolution circulaire dans le domaine spatial. Par conséquent, des régions opposées de l’image (haut et bas, gauche et droite) interagissent artificiellement, comme illustré dans la Figure 6.8.
L’application d’un zero-padding avant la FFT réduit cet effet en étendant l’image avec des valeurs nulles sur les bords, rapprochant ainsi le résultat de la convolution linéaire. Ce comportement peut être interprété à la lumière du Théorème de Convolution, présenté dans la Figure 6.9.
# ── Définir M et N ─────────────────────────────────────────────────────────────
M, N = img_gray.shape # ligne ajoutée
# Simulation d'un filtre de décalage brutal
H_shift = np.zeros_like(img_gray, dtype=complex)
for u in range(M):
for v in range(N):
H_shift[u, v] = np.exp(-1j * 2 * np.pi * (u*120/M + v*120/N))
# Filtrage SANS padding (provoque le wrap-around)
F_img = np.fft.fft2(img_gray)
img_vazada = np.real(np.fft.ifft2(F_img * H_shift))
img_vazada_vis = cv2.normalize(img_vazada, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
mm.show([img_gray, img_vazada_vis],
titles=["Original", "Filtrage sans padding (Fuite)"], cols=2, figsize=(10, 4))
# ── Noyau gaussien 11×11
sigma = 3.0
K = 11
ks = np.arange(K) - K // 2
gauss1d = np.exp(-ks**2 / (2 * sigma**2))
gauss1d /= gauss1d.sum()
kernel = np.outer(gauss1d, gauss1d) # noyau 2D séparable
# ── Méthode 1 : Convolution spatiale directe ─────────────────────────────────────
f_float = img_gray.astype(np.float64)
conv_esp = cv2.filter2D(f_float, -1, kernel, borderType=cv2.BORDER_CONSTANT)
# ── Méthode 2 : Multiplication en fréquence (via FFT) ──────────────────────────
M, N = f_float.shape
# Padding pour convolution linéaire (évite l'aliasing circulaire)
Mpad = 2 ** int(np.ceil(np.log2(M + K - 1)))
Npad = 2 ** int(np.ceil(np.log2(N + K - 1)))
# Positionne le noyau avec l'origine en (0,0) et padding avec des zéros
kernel_pad = np.zeros((Mpad, Npad))
kh, kw = kernel.shape
kernel_pad[:kh, :kw] = kernel
F_img = np.fft.fft2(f_float, (Mpad, Npad))
F_kern = np.fft.fft2(kernel_pad)
conv_freq = np.real(np.fft.ifft2(F_img * F_kern))
# Recadrage pour compenser le décalage introduit par le positionnement du noyau
offset = K // 2
conv_freq_crop = conv_freq[offset:offset+M, offset:offset+N]
# ── Vérification numérique ──────────────────────────────────────────────────────
diff = np.abs(conv_esp - conv_freq_crop)
print(f"Différence maximale (|conv_esp - conv_freq|) : {diff.max():.2e}")
print(f"Différence moyenne (|conv_esp - conv_freq|) : {diff.mean():.2e}")
print(f"→ Théorème de Convolution vérifié numériquement.")
conv_esp_vis = cv2.normalize(conv_esp, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
conv_freq_vis = cv2.normalize(conv_freq_crop, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
diff_vis = cv2.normalize(diff, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)

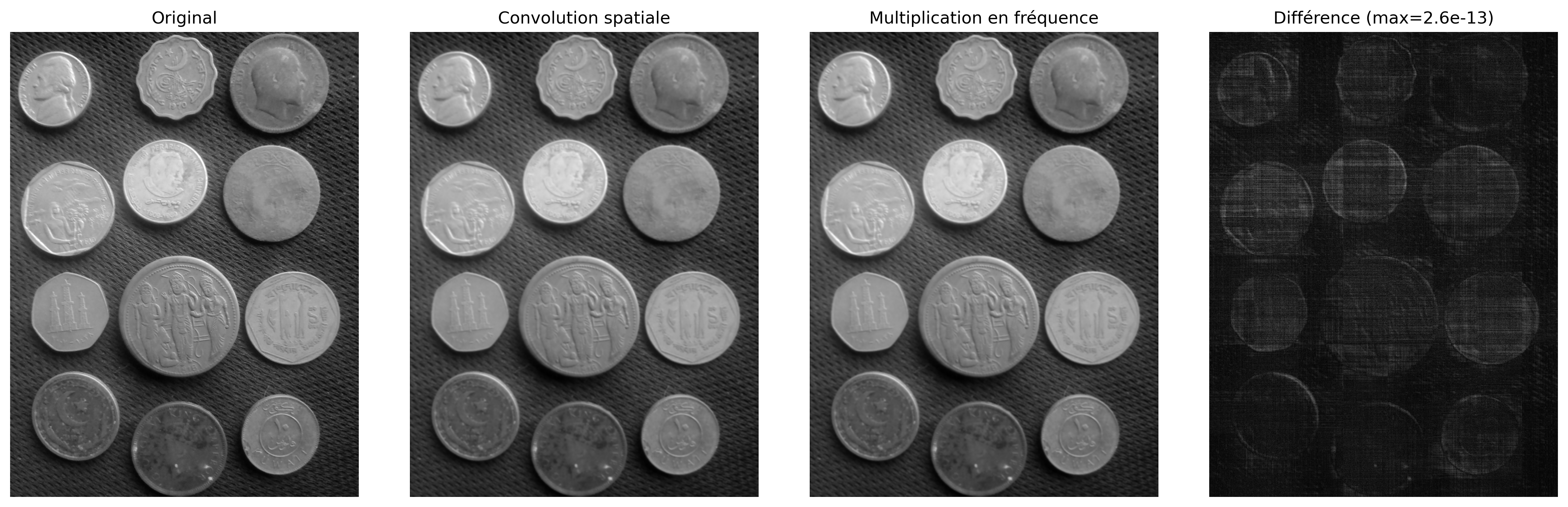

mm.show(
[img_gray, conv_esp_vis, conv_freq_vis, diff_vis],
titles=[
"Original",
"Convolution spatiale",
"Multiplication en fréquence",
f"Différence (max={diff.max():.1e})"
],
cols=4, figsize=(16, 5)
)Différence maximale (|conv_esp - conv_freq|) : 2.56e-13
Différence moyenne (|conv_esp - conv_freq|) : 2.76e-14
→ Théorème de Convolution vérifié numériquement.
La différence résiduelle de l’ordre de \(10^{-13}\) ne viole pas le Théorème de Convolution, mais reflète des limitations computationnelles inhérentes à l’arithmétique en virgule flottante (double précision, ~\(10^{-16}\)) et à l’ordre des opérations entre les deux méthodes :
Par conséquent, l’égalité théorique est exacte, mais l’implémentation numérique produit une différence pratiquement nulle (erreur relative < \(10^{-12}\)), confirmant le théorème dans la précision de la machine.

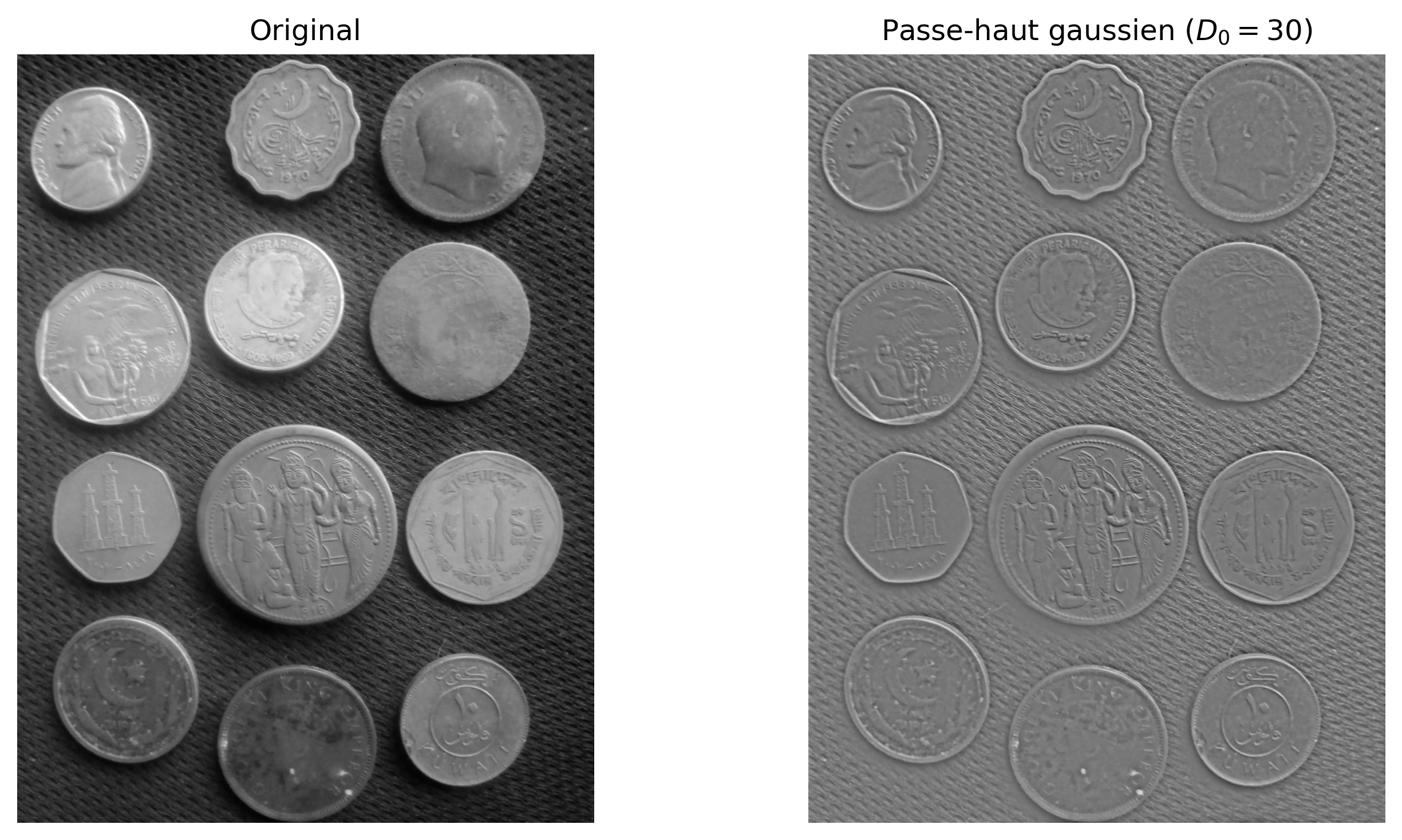

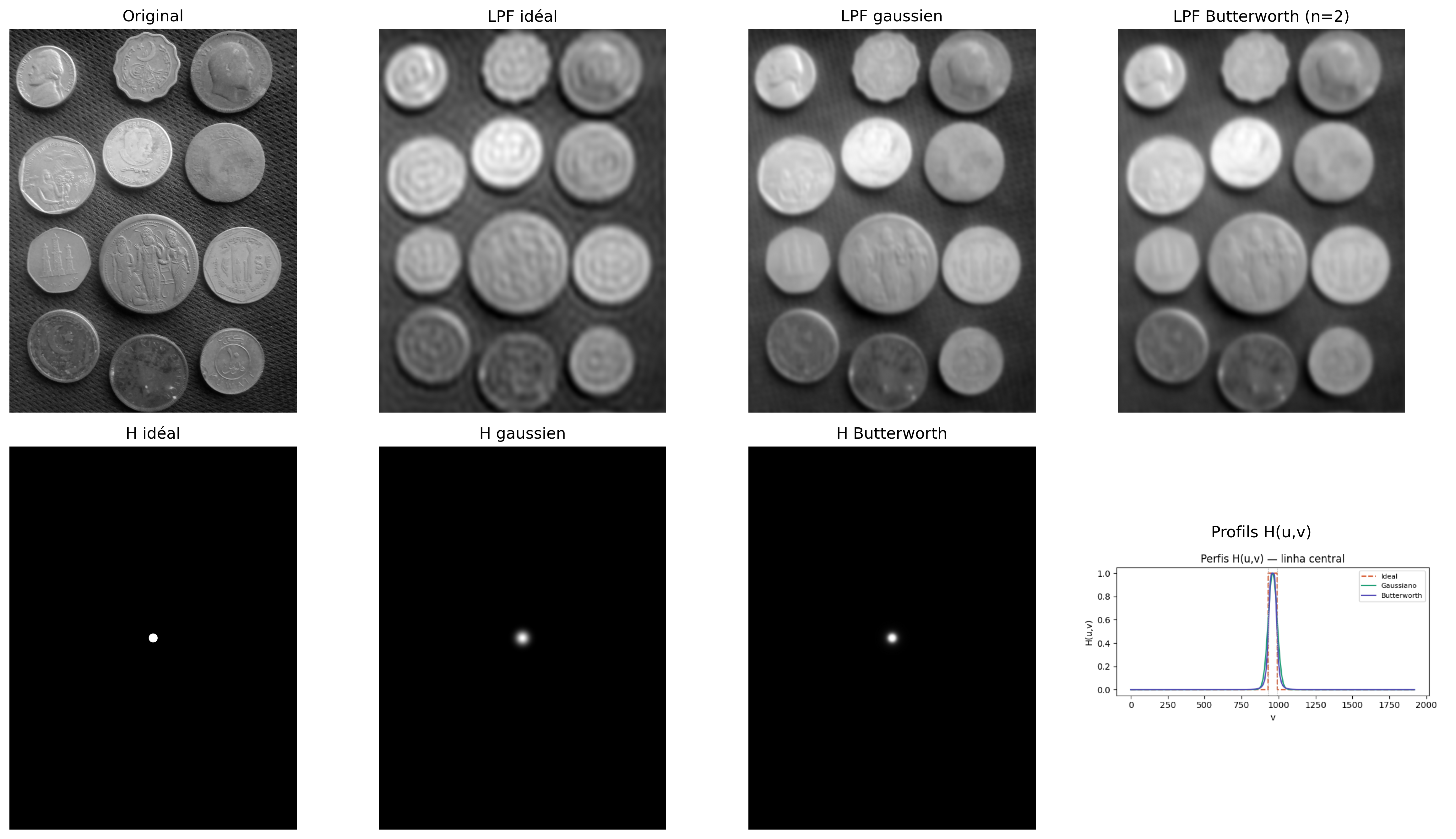

Un filtre dans le domaine fréquentiel peut être interprété comme une fonction de transfert appliquée au spectre de l’image. Dans cette représentation, chaque coefficient de fréquence est multiplié par une valeur comprise entre 0 et 1, qui détermine son atténuation ou sa préservation. La forme de cette fonction définit l’effet visuel du filtre.

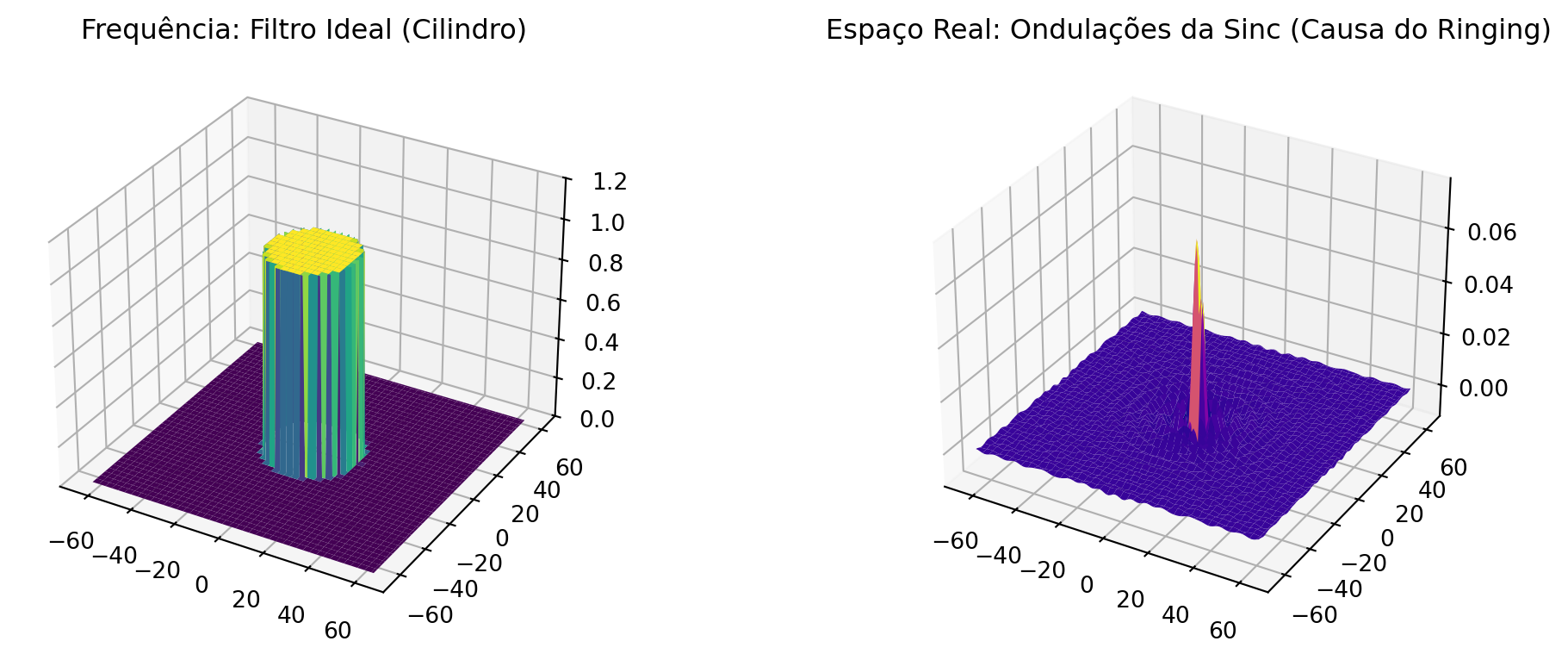

Coupure brutale et ringing. Les filtres idéaux avec une transition instantanée à une fréquence de coupure \(D_0\) produisent des discontinuités dans le domaine fréquentiel. Cette discontinuité se reflète dans le domaine spatial sous forme d’oscillations près des bords, connues sous le nom de ringing. Cet effet est associé à la convolution avec des fonctions à support infini dans l’espace, comme la fonction sinc, comme illustré dans la Figure 6.10.
Filtres à transition douce. Des alternatives telles que les filtres gaussien et de Butterworth lissent la transition entre les régions de passage et de rejet, réduisant ainsi le ringing. En contrepartie, ce lissage implique une frontière de séparation moins nette entre les fréquences préservées et atténuées.
# Simulation du Filtre Idéal en Fréquence (Cylindre) et de sa représentation Spatiale (Sinc)
N_grid = 2**7
u = np.arange(-N_grid//2, N_grid//2)
U, V = np.meshgrid(u, u)
D = np.sqrt(U**2 + V**2)
# Fréquence : Cylindre Idéal (1 au centre, 0 hors du rayon 20)
H_freq = np.zeros((N_grid, N_grid))
H_freq[D <= 20] = 1
# Espace : L'inverse résulte en la fameuse Sinc 2D
h_space = np.fft.fftshift(np.real(np.fft.ifft2(np.fft.ifftshift(H_freq))))
fig, ax = plt.subplots(1, 2, subplot_kw={'projection': '3d'}, figsize=(12, 4))
ax[0].plot_surface(U, V, H_freq, cmap='viridis', edgecolor='none')
ax[0].set_title("Frequência: Filtro Ideal (Cilindro)")
ax[0].set_zlim(0, 1.2)
ax[1].plot_surface(U, V, h_space, cmap='plasma', edgecolor='none')
ax[1].set_title("Espaço Real: Ondulações da Sinc (Causa do Ringing)")
plt.tight_layout(); plt.show()
Les filtres passe-bas atténuent les composantes haute fréquence, ce qui entraîne un lissage de l’image et une réduction du bruit. Après la centralisation du spectre (FFT Shift), la distance de chaque point au centre est donnée par :
\[ D(u,v) = \sqrt{\left(u - \tfrac{M}{2}\right)^2 + \left(v - \tfrac{N}{2}\right)^2} \tag{6.5}\]
Filtre idéal (LPFI) : \[ H_{\text{ideal}}(u,v) = \begin{cases} 1, & D(u,v) \leq D_0 \\ 0, & D(u,v) > D_0 \end{cases} \tag{6.6}\]
La coupure brutale à \(D_0\) introduit des discontinuités dans le domaine fréquentiel, entraînant des oscillations dans le domaine spatial, connues sous le nom de ringing. Cet effet est associé à la convolution avec des fonctions à support infini.
Filtre gaussien (LPFG) : \[ H_{\text{gauss}}(u,v) = e^{-D^2(u,v)/(2\sigma^2)} \tag{6.7}\]
La régularité de la fonction gaussienne dans le domaine fréquentiel évite les discontinuités, ce qui élimine le ringing et produit une transition progressive entre les fréquences conservées et atténuées.
Filtre de Butterworth (LPFB) d’ordre \(n\) : \[ H_{\text{BW}}(u,v) = \frac{1}{1 + \left[D(u,v)/D_0\right]^{2n}} \tag{6.8}\]
Le paramètre \(n\) contrôle la régularité de la transition entre la transmission et la rejection des fréquences. Les petites valeurs produisent des transitions douces, tandis que les grandes valeurs rapprochent le comportement du filtre idéal, avec un risque accru de ringing. Un exemple comparatif est présenté à la Figure 6.11..
Les filtres passe-haut peuvent être obtenus à partir d’un filtre passe-bas complémentaire, défini comme :
\[ H_{\text{HP}}(u,v) = 1 - H_{\text{LP}}(u,v) \]
Ce type de filtre préserve les composantes haute fréquence, en mettant en évidence les contours et les détails, tout en atténuant les régions de variation lente.
Les filtres passe-bande préservent uniquement une bande intermédiaire de fréquences, limitée par deux rayons \(D_L\) et \(D_H\) :
\[ H_{\text{BP}}(u,v) = H_{\text{LP}}^{(D_H)}(u,v)\cdot \left[1 - H_{\text{LP}}^{(D_L)}(u,v)\right] \]
Ce type de filtrage est utile lorsque l’on souhaite supprimer simultanément les composantes basse et haute fréquence, en ne préservant que les structures d’échelle intermédiaire.
Une application importante est la suppression du bruit périodique, dans lequel des motifs réguliers apparaissent comme des pics localisés dans le spectre de magnitude. Ces pics peuvent être atténués à l’aide de filtres notch (réjecteur de bande), positionnés spécifiquement sur les fréquences indésirables.
Des exemples de filtres dans le domaine fréquentiel sont présentés dans le simulateur de la Figure 6.12, Figure 6.13 et Figure 6.14..
import io
def distancia_centro(M, N):
"""Matrice des distances au centre du spectre."""
u = np.arange(M) - M // 2
v = np.arange(N) - N // 2
V, U = np.meshgrid(v, u)
return np.sqrt(U**2 + V**2)
def aplicar_filtro_freq(img, H):
"""Applique le filtre H (centré) à l'image via FFT."""
F = np.fft.fftshift(np.fft.fft2(img.astype(np.float64)))
Fg = F * H
g = np.real(np.fft.ifft2(np.fft.ifftshift(Fg)))
return cv2.normalize(g, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
M, N = img_gray.shape
D = distancia_centro(M, N)
D0 = 30 # fréquence de coupure
n_bw = 2 # ordre du Butterworth
# ── Fonctions de transfert ──────────────────────────────────────────────────
H_ideal = (D <= D0).astype(np.float64)
H_gauss = np.exp(-D**2 / (2 * D0**2))
H_bw = 1.0 / (1.0 + (D / D0)**(2 * n_bw))
# ── Images filtrées ─────────────────────────────────────────────────────────
img_ideal = aplicar_filtro_freq(img_gray, H_ideal)
img_gauss = aplicar_filtro_freq(img_gray, H_gauss)
img_bw = aplicar_filtro_freq(img_gray, H_bw)
# ── Profils de H(u,v) ─────────────────────────────────────────────────────────
def fig2img(fig):
b = io.BytesIO(); fig.savefig(b, format='png', dpi=100); plt.close(fig); b.seek(0)
return (plt.imread(b)[:,:,:3]*255).astype(np.uint8)
fig, ax = plt.subplots(figsize=(6, 3))
linha = M // 2
ax.plot(H_ideal[linha, :], label="Ideal", color="#D85A30", lw=1.5, ls="--")
ax.plot(H_gauss[linha, :], label="Gaussiano", color="#1D9E75", lw=1.5)
ax.plot(H_bw[linha, :], label="Butterworth", color="#534AB7", lw=1.5)
ax.axvline(N//2-D0, color="#aaa", lw=0.8, ls=":")
ax.axvline(N//2+D0, color="#aaa", lw=0.8, ls=":")
ax.set(title="Perfis H(u,v) — linha central", xlabel="v", ylabel="H(u,v)")
ax.legend(fontsize=8); plt.tight_layout()
perfil_img = fig2img(fig)
# ── Filtres H visualisés ────────────────────────────────────────────────────
def H_vis(H):
return cv2.normalize((H*255).astype(np.uint8), None, 0, 255, cv2.NORM_MINMAX)
mm.show(
[img_gray, img_ideal, img_gauss, img_bw,
H_vis(H_ideal), H_vis(H_gauss), H_vis(H_bw), perfil_img],
titles=[
"Original", "LPF idéal", "LPF gaussien", "LPF Butterworth (n=2)",
"H idéal", "H gaussien","H Butterworth", "Profils H(u,v)"
],
cols=4, figsize=(16, 9)
)
# Filtre passe-haut : complément du passe-bas gaussien
# Réutilise aplicar_filtro_freq() définie dans la cellule précédente
H_alta = 1 - H_gauss
img_alta = aplicar_filtro_freq(img_gray, H_alta)
mm.show(
[img_gray, img_alta],
titles=["Original", "Passe-haut gaussien ($D_0=30$)"],
cols=2
)

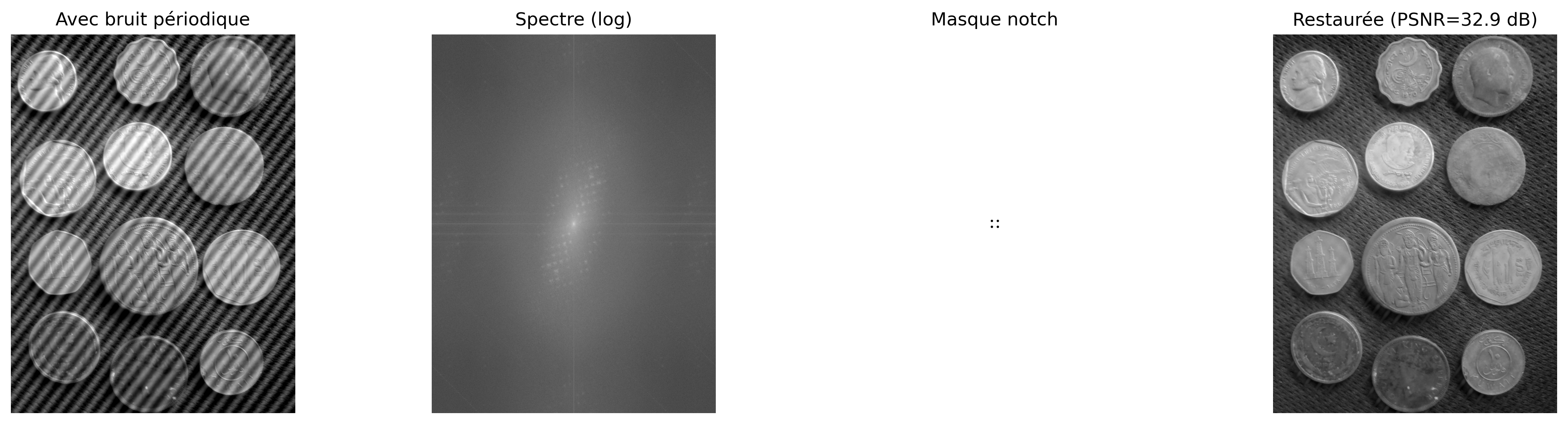

Le bruit périodique — associé à des interférences électriques, à des motifs réguliers de capteurs ou à des artefacts de numérisation — apparaît dans le spectre de Fourier sous forme de pics ponctuels symétriques autour du centre.
Le filtre rejette-bande (notch) atténue sélectivement ces fréquences, tout en préservant les autres composantes de l’image. Un exemple d’application est présenté dans la Figure 6.15..
# ── Image avec bruit périodique synthétique ──────────────────────────────────────
h_img, w_img = img_gray.shape
x = np.arange(w_img)
y = np.arange(h_img)
X, Y = np.meshgrid(x, y)
# Utiliser des fréquences entières et cohérentes (important pour une restauration parfaite)
u0, v0 = 20, 20 # fréquences exactes du bruit
ruido = 40 * np.sin(2 * np.pi * (u0 * X / w_img + v0 * Y / h_img))
img_ruidosa = np.clip(img_gray.astype(np.float64) + ruido, 0, 255).astype(np.uint8)
# ── Spectre de l'image bruitée ───────────────────────────────────────────────
F_r = np.fft.fftshift(np.fft.fft2(img_ruidosa.astype(np.float64)))
mag_r = np.log1p(np.abs(F_r))
mag_vis = cv2.normalize(mag_r, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
# ── Masque notch ────────────────────────────────────────────────────────────
mascara = np.ones((h_img, w_img), dtype=np.float64)
r_notch = 8 # rayon du notch (ajustement fin si nécessaire)
def suprimir_pico(mask, cy, cx, r):
"""Met à zéro un disque de rayon r centré en (cy, cx)"""
yy, xx = np.ogrid[:mask.shape[0], :mask.shape[1]]
dist = np.sqrt((yy - cy)**2 + (xx - cx)**2)
mask[dist <= r] = 0
return mask
# Coordonnées centrales
cy, cx = h_img // 2, w_img // 2
# Supprimer les 4 pics symétriques (important !)
for dy, dx in [(v0, u0), (-v0, -u0), (v0, -u0), (-v0, u0)]:
mascara = suprimir_pico(mascara, cy + dy, cx + dx, r_notch)
mascara_vis = (mascara * 255).astype(np.uint8)
# ── Filtrage et reconstruction ─────────────────────────────────────────────────
F_filtrada = F_r * mascara
img_rest = np.real(np.fft.ifft2(np.fft.ifftshift(F_filtrada)))
img_rest_vis = cv2.normalize(img_rest, None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
# Évaluation
psnr = cv2.PSNR(img_gray, img_rest_vis)
ssim = cv2.SSIM(img_gray, img_rest_vis) if hasattr(cv2, 'SSIM') else "N/A"
#ssim = ssim_sk(img_gray, img_rest_vis, data_range=255)
print(f"PSNR (original vs restaurée) : {psnr:.2f} dB")
# ── Visualisation ─────────────────────────────────────────────────────────────
mm.show(
[img_ruidosa, mag_vis, mascara_vis, img_rest_vis],
titles=[
"Avec bruit périodique",
"Spectre (log)",
"Masque notch",
f"Restaurée (PSNR={psnr:.1f} dB)"
],
cols=4,
figsize=(16, 4)
)PSNR (original vs restaurée) : 32.93 dB
| Filtre | Effet visuel | Artefact | Utilisation |
|---|---|---|---|
| Passe-bas idéal | Lissage intense | Ring | Illustratif |
| Passe-bas gaussien | Lissage doux | N’présente pas de ring | Lissage général |
| Passe-bas de Butterworth | Lissage contrôlé | Ring (ordres élevés) | Compromis entre lissage et sélectivité |
| Passe-haut | Renforcement des contours | Amplification du bruit | Détection des contours |
| Notch | Suppression sélective de fréquences | Distorsions locales possibles | Suppression du bruit périodique |
La conception de filtres dans le domaine fréquentiel consiste à définir des masques spectraux. Cependant, des effets dans le domaine spatial, tels que le ring et le flou, émergent directement de ces choix dans le spectre.
La Transformée de Fourier décompose le signal en fréquences globales : chaque coefficient \(F(u,v)\) reçoit des contributions de toute l’image, sans information explicite sur la localisation spatiale de ces fréquences. Ainsi, les structures localisées, comme les bords, sont représentées de manière distribuée dans le spectre.
Les ondelettes (ondelettes) surmontent cette limitation en utilisant des fonctions de base localisées dans l’espace, qui peuvent être déplacées et mises à l’échelle. Ces fonctions possèdent un support compact, c’est-à-dire qu’elles sont différentes de zéro uniquement dans une région finie du domaine, permettant une représentation simultanée en termes de fréquence et de localisation spatiale.
La Transformée de Fourier décrit avec précision quelles fréquences sont présentes dans un signal, mais ne représente pas explicitement où ces fréquences se produisent dans l’espace.

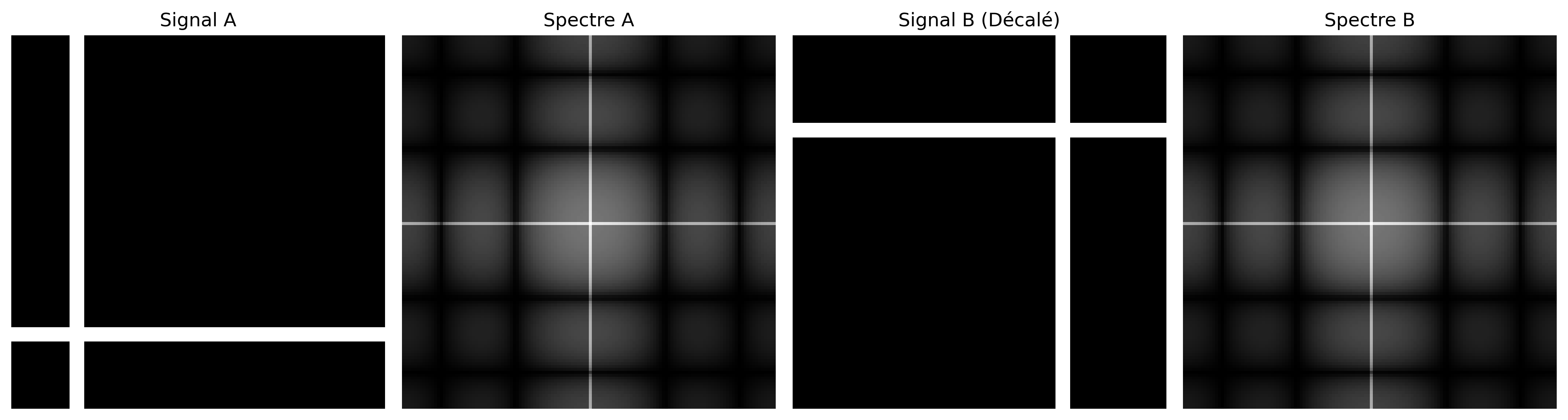

Dans l’expérience présentée dans la Figure 6.16, deux images avec des structures localisées à des positions différentes produisent des spectres de magnitude pratiquement identiques. Cela est dû au fait que la représentation de Fourier est globale : chaque coefficient reçoit une contribution de l’ensemble de l’image.
Par conséquent, le spectre de magnitude ne représente pas explicitement la localisation des contours ou d’autres structures, mais uniquement la distribution des fréquences présentes. Cette limitation a motivé le développement de représentations multirésolution, telles que la Transformée Wavelet Discrète (DWT), capables de décrire simultanément la fréquence et la localisation spatiale des structures de l’image.
img_sinal1 = np.zeros((128, 128)); img_sinal1[:, 20:25] = 1; img_sinal1[100:105, :] = 1
img_sinal2 = np.zeros((128, 128)); img_sinal2[:, 90:95] = 1; img_sinal2[30:35, :] = 1
mag1 = np.log1p(np.abs(np.fft.fftshift(np.fft.fft2(img_sinal1))))
mag2 = np.log1p(np.abs(np.fft.fftshift(np.fft.fft2(img_sinal2))))
mm.show([img_sinal1, mag1, img_sinal2, mag2],
titles=["Signal A", "Spectre A", "Signal B (Décalé)", "Spectre B"],
cols=4, figsize=(14, 4)
)
La Transformée Wavelet Discrète (DWT) applique, séparément dans les directions horizontale et verticale, deux filtres complémentaires : un passe-bas \(h\) (approximation) et un passe-haut \(g\) (détails), suivis d’un sous-échantillonnage par un facteur de 2 dans chaque dimension. Ce processus produit quatre sous-bandes, dont les noms indiquent la combinaison des filtres appliqués dans chaque direction (L = Low-pass, passe-bas ; H = High-pass, passe-haut). Les caractéristiques de chaque sous-bande sont résumées dans la Table 6.3.
\[ \text{DWT}(f)=\{\underbrace{\text{LL}}_{\text{approx.}},\; \underbrace{\text{LH}}_{\text{détails horizontaux}},\; \underbrace{\text{HL}}_{\text{détails verticaux}},\; \underbrace{\text{HH}}_{\text{détails diagonaux}}\}. \]
| Sous-bande | Filtres appliqués | Contenu visuel |
|---|---|---|
| LL | bas × bas | Approximation de l’image (version lissée et réduite) |
| LH | bas × haut | Bords horizontaux et variations verticales |
| HL | haut × bas | Bords verticaux et variations horizontales |
| HH | haut × haut | Détails diagonaux et textures |
La décomposition peut être appliquée récursivement sur la sous-bande LL, générant une représentation multi-résolution. Après \(J\) niveaux, on obtient une structure avec \(3J+1\) sous-bandes, où chaque nouveau niveau réduit la résolution de la composante d’approximation.
La décomposition multi-résolution des wavelets possède une relation conceptuelle avec les représentations hiérarchiques utilisées dans les réseaux de neurones convolutifs (CNN). Dans les deux cas, des étapes successives de filtrage et de réduction de résolution produisent des descriptions de plus en plus abstraites de l’image. Cependant, les wavelets utilisent des filtres mathématiquement définis et reconstructibles, tandis que les CNN apprennent leurs filtres pendant l’entraînement.
Différentes familles d’ondelettes présentent des compromis distincts entre support spatial, régularité et capacité de compression. Le support correspond à l’étendue de la fonction ondelette dans le domaine spatial : plus le support est petit, plus la fonction est localisée ; plus il est grand, plus sa représentation tend à être régulière, mais avec un coût de calcul plus élevé. La Table 6.4 compare certaines des familles les plus utilisées.
| Ondelette | Longueur du support | Moments nuls | Symétrie | Usage typique |
|---|---|---|---|---|
| Haar | 2 | 1 | Asymétrique | Introduction et analyse de base |
| Daubechies db4 | 8 | 4 | Asymétrique | Compression et analyse générale |
| Symlet sym4 | 8 | 4 | Quasi symétrique | Reconstruction de signaux |
| Biorthogonale 5/3 | 5/3 | 2/2 | Symétrique | JPEG 2000 sans perte |
| Biorthogonale 9/7 | 9/7 | 4/4 | Symétrique | JPEG 2000 avec perte |
Les moments nuls mesurent la capacité de l’ondelette à représenter les régions lisses de l’image avec peu de coefficients non nuls. Une ondelette à \(p\) moments nuls annule exactement les polynômes de degré jusqu’à \(p-1\). Par conséquent, plus le nombre de moments nuls est élevé, plus l’efficacité de compression tend à être grande dans les régions homogènes, bien que cela implique généralement des fonctions à support plus long.

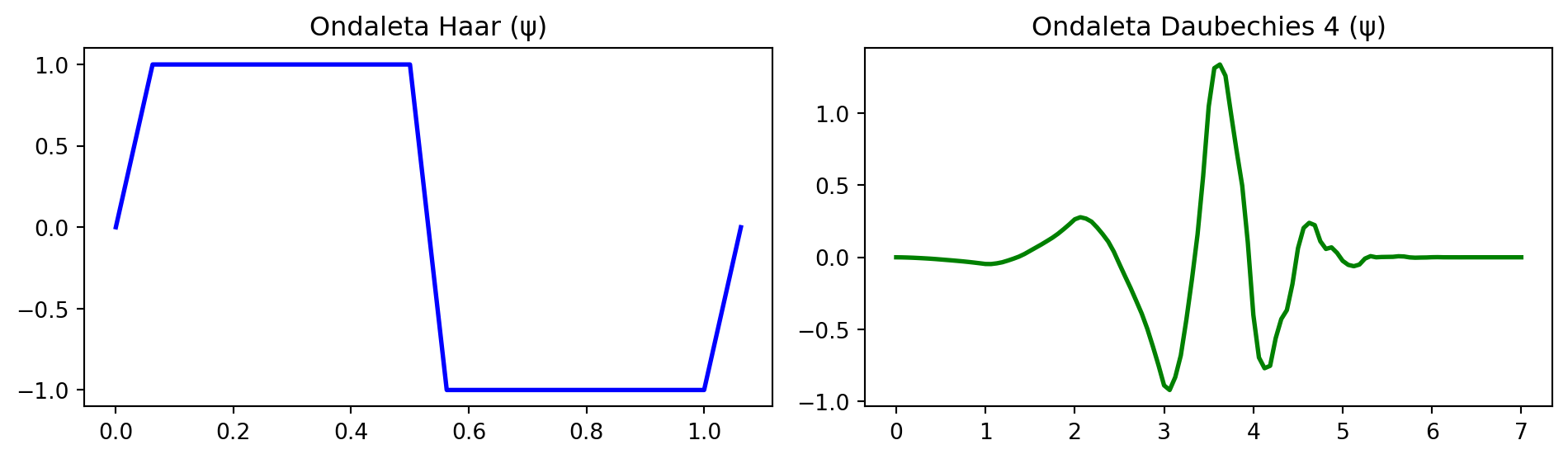

La Figure 6.17 présente les fonctions de base (ondelettes) \(\psi(t)\) dans le domaine spatial. Ces fonctions possèdent un support compact, c’est-à-dire qu’elles sont non nulles uniquement sur une région finie du domaine, contrairement aux sinusoïdes de la Transformée de Fourier, qui s’étendent sur tout le domaine.
# ── Importation de pywt ───────────────────────────────────────────────────────────────
try:
import pywt
except ImportError:
import subprocess
subprocess.run(["pip", "install", "PyWavelets", "-q"])
import pywt
wavelet_haar = pywt.Wavelet('haar')
wavelet_db4 = pywt.Wavelet('db4')
phi_h, psi_h, x_h = wavelet_haar.wavefun(level=4)
phi_d, psi_d, x_d = wavelet_db4.wavefun(level=4)
fig, ax = plt.subplots(1, 2, figsize=(10, 3))
ax[0].plot(x_h, psi_h, 'b', lw=2); ax[0].set_title("Ondaleta Haar (ψ)")
ax[1].plot(x_d, psi_d, 'g', lw=2); ax[1].set_title("Ondaleta Daubechies 4 (ψ)")
plt.tight_layout(); plt.show()
Le diagramme de la Figure 6.18 illustre l’analyse multirésolution effectuée par la DWT, dans laquelle la sous-bande d’approximation (LL) est successivement décomposée, formant une représentation hiérarchique à deux niveaux.
Le simulateur de la Figure 6.19 permet d’explorer de manière interactive la Transformée Wavelet Discrète 2D (TWD) à l’aide de la wavelet de Haar. La décomposition en sous-bandes met en évidence la séparation entre la composante d’approximation et les composantes de détail de l’image.
Les différents motifs d’entrée permettent d’observer le comportement directionnel des filtres. Dans les images comportant des bords horizontaux et verticaux, les sous-bandes LH et HL mettent en évidence, respectivement, les variations verticales et horizontales de l’intensité. Dans les régions à variation douce, la majeure partie de l’énergie se concentre dans la sous-bande d’approximation LL, tandis que les sous-bandes de détail présentent des coefficients proches de zéro.
L’analyse multirésolution peut également être observée en augmentant le nombre de niveaux de décomposition. Dans ce cas, seule la sous-bande \(\text{LL}_1\) est à nouveau décomposée, donnant naissance aux sous-bandes \(\text{LL}_2\), \(\text{LH}_2\), \(\text{HL}_2\) et \(\text{HH}_2\), qui forment le deuxième niveau de la représentation hiérarchique.
Dans les motifs constitués de régions homogènes de grande étendue, comme un dégradé doux ou un damier composé de grands blocs, l’énergie demeure principalement concentrée dans la sous-bande LL. Dans le dégradé, cela s’explique par le fait que les différences entre pixels voisins sont faibles. Dans le damier, en revanche, les pixels possèdent pratiquement la même intensité à l’intérieur de chaque bloc, de sorte que seules les frontières entre les blocs produisent des coefficients non nuls dans les sous-bandes de détail. Comme ces frontières n’occupent qu’une petite fraction de l’image, leur contribution à l’énergie totale reste réduite.
Pour permettre l’analyse visuelle de ces variations subtiles, le simulateur intègre un contrôle de gain de contraste des détails (variant de 1 à 8). Ce paramètre agit comme un facteur d’amplification linéaire appliqué exclusivement aux coefficients des sous-bandes de détail (LH, HL et HH) avant leur rendu à l’écran. Dans les scénarios de transition douce (comme le dégradé) ou d’uniformité locale (comme l’intérieur des blocs du damier), les différences numériques calculées par le filtre passe-haut de Haar donnent des coefficients très proches de zéro, ce qui rendrait les quadrants correspondants sombres et imperceptibles à l’œil nu. En multipliant ces valeurs par le gain, le simulateur fait ressortir visuellement les structures de haute fréquence cachées et met en évidence l’orientation des bords restants.
Le graphique de l’énergie par sous-bande quantifie cette répartition entre la composante d’approximation et les composantes de détail, démontrant que le gain visuel ne modifie pas la métrique originale de l’énergie. Dans les images naturelles, la majeure partie de l’énergie se concentre dans la sous-bande LL, tandis que les sous-bandes LH, HL et HH représentent principalement les bords, les textures et d’autres variations locales de l’intensité.
La transformée wavelet discrète 2D (DWT) décompose une image en composantes d’approximation et de détail, organisées de manière hiérarchique à différentes échelles et orientations. Comme les sous-bandes de détail dans les images naturelles présentent souvent des coefficients de faible contraste, les exemples pratiques suivants utilisent un motif géométrique synthétique généré en Python. Cette approche reproduit le comportement du simulateur Figure 6.19, rendant visuellement explicites les effets du filtrage spatial et de la décomposition multirésolution.

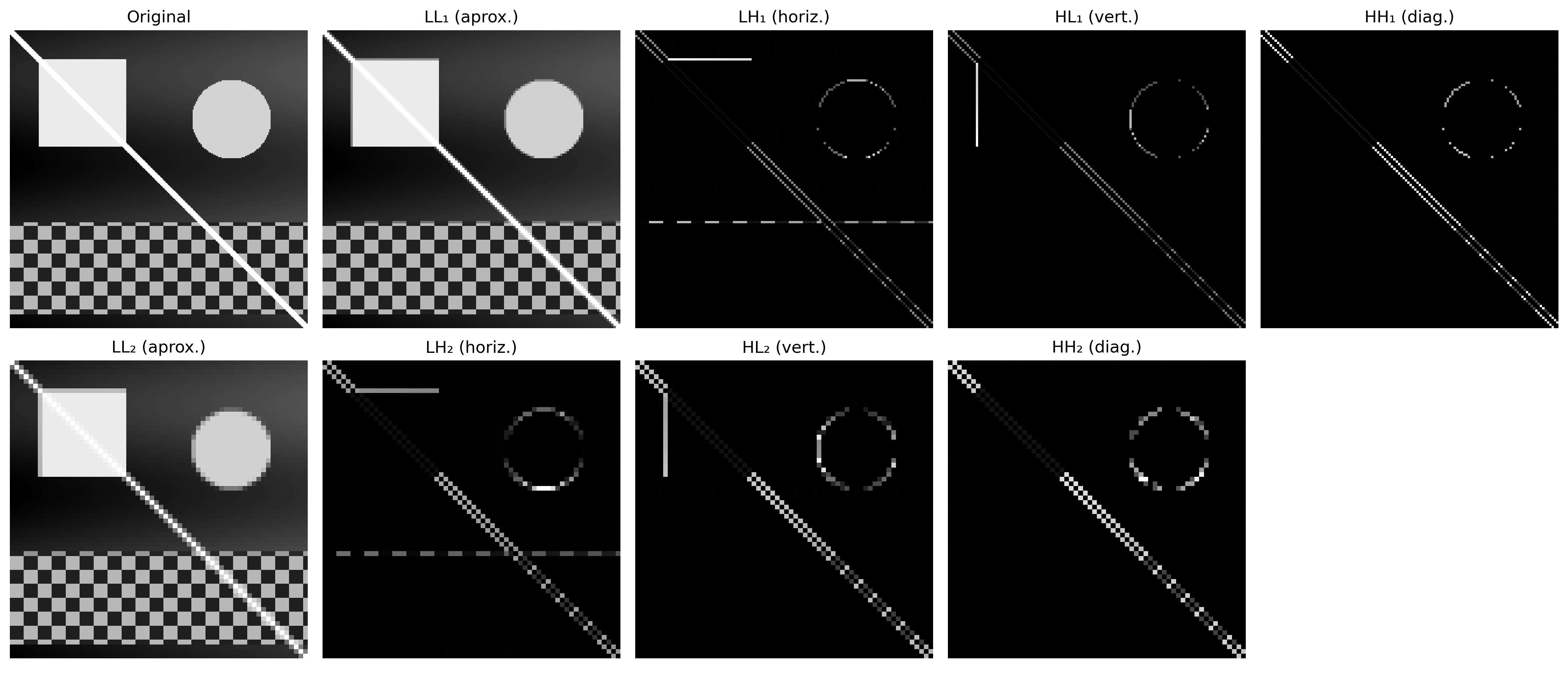

La Figure 6.20 illustre la structure hiérarchique de la DWT à deux niveaux en utilisant la wavelet de Haar. Le processus repose sur l’application combinée de filtres passe-bas et passe-haut dans les directions horizontale et verticale, suivis d’un sous-échantillonnage par un facteur de 2.
Au premier niveau, l’image originale donne naissance à la sous-bande d’approximation (\(LL_1\)) ainsi qu’aux composantes de détail horizontale (\(LH_1\)), verticale (\(HL_1\)) et diagonale (\(HH_1\)). Dans l’analyse multirésolution, la sous-bande \(LL_1\) est à nouveau filtrée et sous-échantillonnée, générant le deuxième niveau de décomposition (\(LL_2\), \(LH_2\), \(HL_2\) et \(HH_2\)).
Pour faciliter l’interprétation visuelle des composantes de détail, le code extrait la valeur absolue de leurs coefficients et applique une normalisation linéaire (min-max) afin d’occuper toute la plage dynamique des niveaux de gris [0, 255]. Cette opération transforme les régions homogènes (coefficients nuls) en noir et met en évidence en blanc les contours et textures extraits à chaque échelle et orientation.
try:
import pywt
HAS_PYWT = True
except ImportError:
import subprocess
subprocess.run(["pip", "install", "PyWavelets", "-q"])
import pywt
HAS_PYWT = True
import numpy as np
import cv2
# ── Génération de l'Image Synthétique (Même motif 'combined' du simulateur) ────────
def gerar_imagem_sintetica(N=256):
img = np.zeros((N, N), dtype=np.float64)
for y in range(N):
for x in range(N):
v = 55 + 35 * (x / N) + 15 * np.sin(y / 24)
# Carré
if 24 < x < 100 and 24 < y < 100:
v = 225
# Cercle
cx, cy, r = 190, 76, 34
if (x - cx)**2 + (y - cy)**2 < r**2:
v = 205
# Texture périodique (inférieure)
if y > 164 and y < 244:
p = 12
v = 185 if ((x // p + y // p) % 2 == 0) else 65
# Ligne diagonale
if abs(x - y) < 4:
v = 240
img[y, x] = np.clip(v, 0, 255)
return img.astype(np.uint8)
# Remplace l'image sombre de pièces par le motif synthétique clair
img_gray = gerar_imagem_sintetica(256)
# ── Décomposition wavelet à 2 niveaux ─────────────────────────────────────────
wavelet = "haar"
img_float = img_gray.astype(np.float64)
# Niveau 1
coefs1 = pywt.dwt2(img_float, wavelet)
LL1, (LH1, HL1, HH1) = coefs1
# Niveau 2 (appliqué sur LL1)
coefs2 = pywt.dwt2(LL1, wavelet)
LL2, (LH2, HL2, HH2) = coefs2
def sb_vis(sb):
"""Normalise la sous-bande pour la visualisation [0,255]."""
return cv2.normalize(np.abs(sb), None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
print(f"Forme originale : {img_gray.shape}")
print(f"LL1 (niveau 1) : {LL1.shape} | LH1/HL1/HH1 : {LH1.shape}")
print(f"LL2 (niveau 2) : {LL2.shape} | LH2/HL2/HH2 : {LH2.shape}")
imgs_dwt = [img_gray, sb_vis(LL1), sb_vis(LH1), sb_vis(HL1), sb_vis(HH1),
sb_vis(LL2), sb_vis(LH2), sb_vis(HL2), sb_vis(HH2)]
titles_dwt = ["Original",
"LL₁ (aprox.)", "LH₁ (horiz.)", "HL₁ (vert.)", "HH₁ (diag.)",
"LL₂ (aprox.)", "LH₂ (horiz.)", "HL₂ (vert.)", "HH₂ (diag.)"]
mm.show(imgs_dwt, titles=titles_dwt, cols=5, figsize=(16, 7))Forme originale : (256, 256)
LL1 (niveau 1) : (128, 128) | LH1/HL1/HH1 : (128, 128)
LL2 (niveau 2) : (64, 64) | LH2/HL2/HH2 : (64, 64)

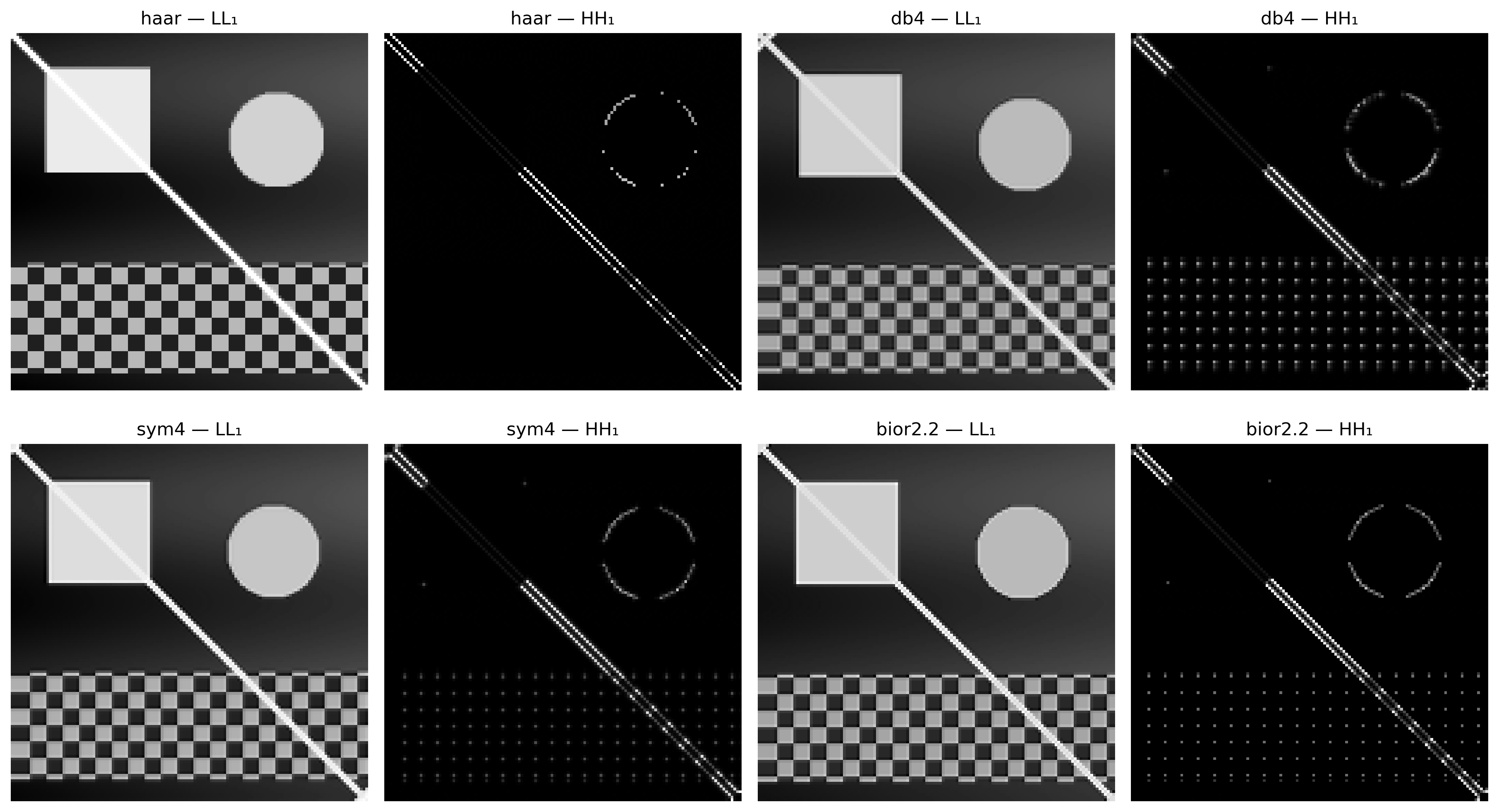

Le choix de la fonction de base (ondelette) influence directement la manière dont les caractéristiques de l’image sont distribuées et codées par les coefficients de la DWT. La Figure 6.21 compare les résultats pratiques obtenus en appliquant quatre familles distinctes sur le motif géométrique synthétique : haar, db4, sym4 et bior2.2.
En raison de son support court et de sa forme en fonction échelon, l’ondelette de Haar produit des coefficients hautement localisés au niveau des discontinuités spatiales, générant des bords fins et nets dans les sous-bandes de détail. En revanche, des familles comme Daubechies (db4) et Symlets (sym4), qui présentent un support plus étendu (filtres plus longs) et un plus grand nombre de moments nuls, génèrent des réponses plus lisses et plus distribuées autour des transitions, ce qui peut introduire de légères oscillations ou un adoucissement aux frontières abruptes.
Ce comportement met en évidence le compromis classique (trade-off) de l’analyse multirésolution : des supports plus petits favorisent la localisation spatiale exacte des bords, tandis que des supports plus grands et un nombre plus élevé de moments nuls tendent à produire des représentations plus parcimonieuses et plus régulières. Cette régularité et cette capacité d’atténuation des hautes fréquences garantissent une plus grande efficacité dans la compaction de l’énergie, des caractéristiques fondamentales pour les applications de compression de données et de débruitage (denoising).
import numpy as np
import cv2
import pywt
# Garantit que img_gray et img_float utilisent le même motif synthétique clair
if 'gerar_imagem_sintetica' in globals():
img_gray = gerar_imagem_sintetica(256)
else:
# Repli au cas où le bloc précédent n'aurait pas été exécuté dans la même session
def gerar_imagem_sintetica(N=256):
img = np.zeros((N, N), dtype=np.float64)
for y in range(N):
for x in range(N):
v = 55 + 35 * (x / N) + 15 * np.sin(y / 24)
if 24 < x < 100 and 24 < y < 100: v = 225
cx, cy, r = 190, 76, 34
if (x - cx)**2 + (y - cy)**2 < r**2: v = 205
if y > 164 and y < 244:
p = 12
v = 185 if ((x // p + y // p) % 2 == 0) else 65
if abs(x - y) < 4: v = 240
img[y, x] = np.clip(v, 0, 255)
return img.astype(np.uint8)
img_gray = gerar_imagem_sintetica(256)
img_float = img_gray.astype(np.float64)
wavelets_comp = ["haar", "db4", "sym4", "bior2.2"]
imgs_comp, titles_comp = [], []
for wname in wavelets_comp:
LL, (LH, HL, HH) = pywt.dwt2(img_float, wname)
imgs_comp += [sb_vis(LL), sb_vis(HH)]
titles_comp += [f"{wname} — LL₁", f"{wname} — HH₁"]
mm.show(imgs_comp, titles=titles_comp, cols=4, figsize=(14, 8))

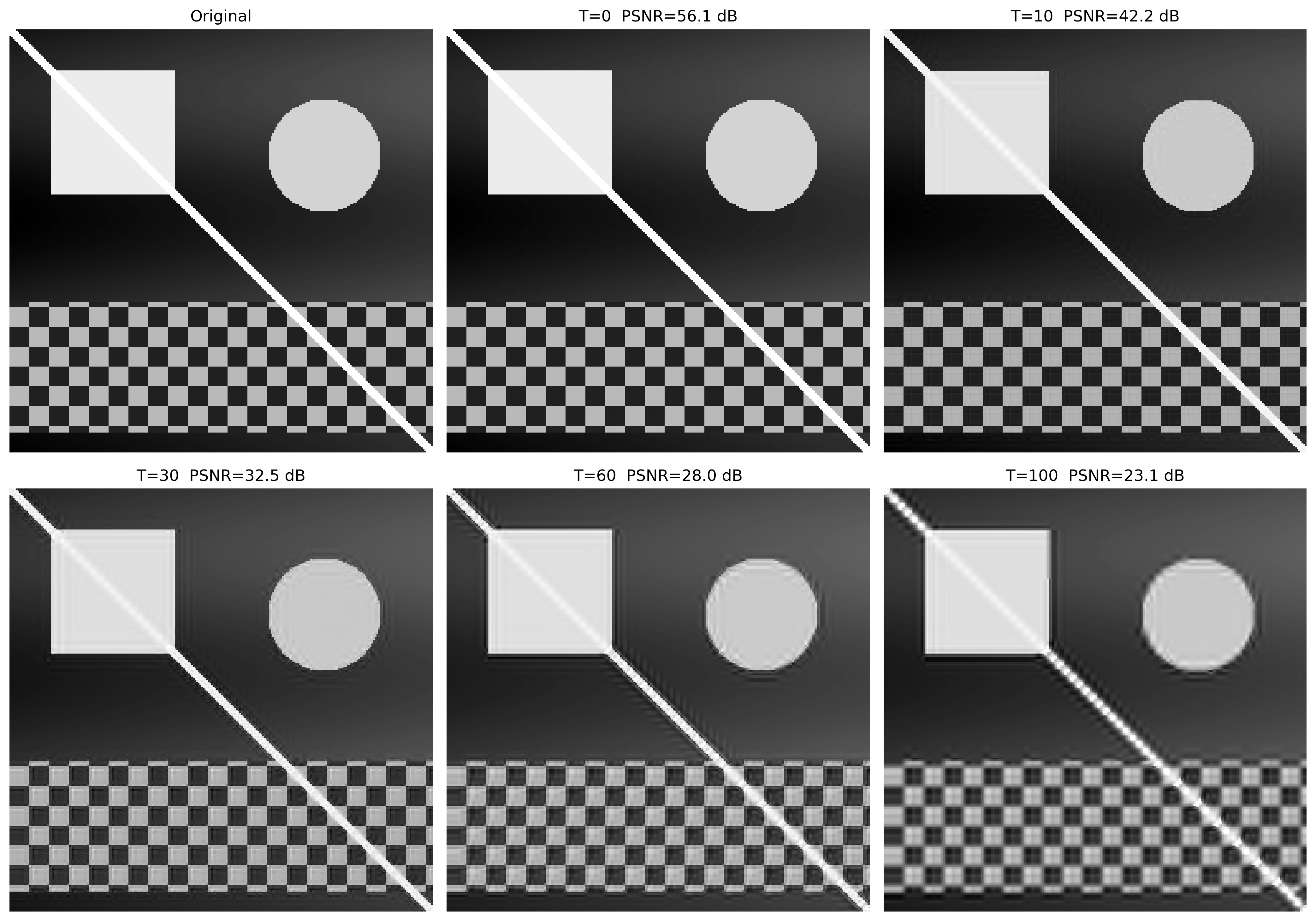

Uma das principais aplicações da Transformada Wavelet Discreta (DWT) é a compressão de dados, impulsionada pela capacidade de representação esparsa dos coeficientes. A Figure 6.22 ilustra o efeito da limiarização abrupta (hard thresholding), técnica na qual coeficientes de detalhe com magnitude inferior a um limiar \(T\) são integralmente anulados antes do processo de síntese realizado pela Transformada Wavelet Discreta Inversa (IDWT).
À medida que o limiar \(T\) é elevado, um volume crescente de coeficientes de alta frequência é zerado. Por concentrarem menor energia, a remoção dessas componentes reduz consideravelmente a quantidade de informação necessária para representar a imagem, mantendo a componente de aproximação global (a subbanda \(LL\) mais profunda) intacta para preservar a estrutura macro. Visualmente, esse descarte de coeficientes manifesta-se através do desaparecimento progressivo de texturas finas e da suavização de transições abruptas de intensidade.
A fidelidade da imagem reconstruída frente à original é quantificada pela métrica de Pico da Relação Sinal-Ruído (PSNR, Peak Signal-to-Noise Ratio), expressa em decibéis (dB). Valores mais altos de PSNR indicam menor distorção e maior proximidade matemática com o sinal original. O experimento prático evidencia o decaimento gradual do PSNR conforme a agressividade da limiarização aumenta, permitindo avaliar numericamente o limiar ótimo para o balanço entre compressão e degradação visual.
L’une des principales applications de la Transformée Wavelet Discrète (DWT) est la compression de données, portée par la capacité de représentation parcimonieuse des coefficients. La Figure 6.22 illustre l’effet du seuillage abrupt (hard thresholding), technique dans laquelle les coefficients de détail dont la magnitude est inférieure à un seuil \(T\) sont intégralement annulés avant le processus de synthèse réalisé par la Transformée Wavelet Discrète Inverse (IDWT).
À mesure que le seuil \(T\) est augmenté, un volume croissant de coefficients haute fréquence est mis à zéro. Comme ils concentrent moins d’énergie, la suppression de ces composantes réduit considérablement la quantité d’information nécessaire pour représenter l’image, tout en maintenant intacte la composante d’approximation globale (la sous-bande \(LL\) la plus profonde) afin de préserver la structure macroscopique. Visuellement, ce rejet de coefficients se manifeste par la disparition progressive des textures fines et par l’adoucissement des transitions abruptes d’intensité.
La fidélité de l’image reconstruite par rapport à l’originale est quantifiée par la métrique du Pic du Rapport Signal sur Bruit (PSNR, Peak Signal-to-Noise Ratio), exprimée en décibels (dB). Des valeurs plus élevées de PSNR indiquent une distorsion moindre et une plus grande proximité mathématique avec le signal original. L’expérience pratique met en évidence la décroissance progressive du PSNR à mesure que l’agressivité du seuillage augmente, permettant d’évaluer numériquement le seuil optimal pour l’équilibre entre compression et dégradation visuelle.
import numpy as np
import cv2
import pywt
# Garantit que img_gray utilise le même motif synthétique clair
if 'gerar_imagem_sintetica' in globals():
img_gray = gerar_imagem_sintetica(256)
else:
# Repli au cas où le bloc précédent n'a pas été exécuté dans la même session
def gerar_imagem_sintetica(N=256):
img = np.zeros((N, N), dtype=np.float64)
for y in range(N):
for x in range(N):
v = 55 + 35 * (x / N) + 15 * np.sin(y / 24)
if 24 < x < 100 and 24 < y < 100: v = 225
cx, cy, r = 190, 76, 34
if (x - cx)**2 + (y - cy)**2 < r**2: v = 205
if y > 164 and y < 244:
p = 12
v = 185 if ((x // p + y // p) % 2 == 0) else 65
if abs(x - y) < 4: v = 240
img[y, x] = np.clip(v, 0, 255)
return img.astype(np.uint8)
img_gray = gerar_imagem_sintetica(256)
def dwt_threshold_reconstruct(img, wavelet='db4', nivel=2, threshold=0.0):
"""Décompose, applique le seuil et reconstruit via IDWT."""
coefs = pywt.wavedec2(img.astype(np.float64), wavelet, level=nivel)
# Copie et applique le hard thresholding sur tous les détails
coefs_t = [coefs[0]] # LL final n'est pas seuillé
for detalhe in coefs[1:]:
coefs_t.append(tuple(pywt.threshold(sb, threshold, mode='hard') for sb in detalhe))
rec = pywt.waverec2(coefs_t, wavelet)
# Recadrage à la dimension originale
rec = rec[:img.shape[0], :img.shape[1]]
return np.clip(rec, 0, 255).astype(np.uint8)
thresholds = [0, 10, 30, 60, 100]
imgs_thr = [img_gray]
titles_thr = ["Original"]
for t in thresholds:
rec = dwt_threshold_reconstruct(img_gray, threshold=t)
psnr = cv2.PSNR(img_gray, rec)
imgs_thr.append(rec)
titles_thr.append(f"T={t} PSNR={psnr:.1f} dB")
mm.show(imgs_thr, titles=titles_thr, cols=3, figsize=(14, 10))
La Table 6.5 synthétise les principales différences structurelles et opérationnelles entre la transformée de Fourier discrète (TFD) et la transformée en ondelettes discrète (TOD).
| Critère | Fourier (TFD) | Ondelettes (TOD) |
|---|---|---|
| Fonctions de base | Sinusoïdes à support infini | Fonctions à support compact |
| Localisation spatiale | Non explicite (globale) | Explicite (locale) |
| Filtrage spectral | Excellent pour un contrôle fin des fréquences | Basé sur des sous-bandes (échelles) |
| Compression d’images | Base de la TCD (JPEG traditionnel) | Base de la TOD (JPEG 2000) |
| Analyse multi-échelle | Non | Oui |
| Suppression du bruit périodique | Très efficace | Peu indiquée |
| Signaux non stationnaires | Limitée | Très efficace |
En termes pratiques, la TFD s’impose comme l’outil idéal pour l’analyse spectrale pure, la conception de filtres sélectifs dans le domaine fréquentiel et l’atténuation des bruits périodiques et harmoniques. En revanche, la TOD excelle dans les scénarios exigeant une préservation rigoureuse de la localisation spatiale des caractéristiques associée à leur contenu fréquentiel, se distinguant dans la compression de données, l’analyse multirésolution et le traitement des transitions abruptes. Ainsi, les deux transformées doivent être comprises comme des techniques parfaitement complémentaires, traçant des voies distinctes et spécifiques pour la résolution de problèmes en TNI-VC.
Lorsqu’on établit des analogies entre le traitement d’images et l’audio, il est important de prendre en compte les différences fondamentales :
Dans les systèmes audio stéréo/multicanaux, la phase entre les canaux est cruciale pour la perception de la localisation spatiale (différences interaurales de phase et de temps).
Dans les systèmes monauraux, la phase a une influence perceptuelle limitée — l’oreille humaine est relativement insensible à la phase absolue des composantes sinusoïdales isolées.
Dans les images, la phase de la TFD est toujours fondamentale pour la localisation spatiale des structures, qu’il s’agisse d’une image monochrome ou couleur.
L’analogie entre la phase en audio et la phase en images doit être utilisée avec prudence, en soulignant que, bien que toutes deux portent des informations sur l’organisation spatiale/temporelle du signal, les mécanismes perceptuels sont fondamentalement différents.
Alors que les wavelets établissent la fondation théorique du standard JPEG 2000, le standard JPEG traditionnel repose sur la Transformée en Cosinus Discrète (DCT, Discrete Cosine Transform). Malgré les différences structurelles, les deux approches partagent le même principe fondamental : compacter l’énergie de l’image en un nombre réduit de coefficients et éliminer les composantes de moindre importance avec un impact visuel minimal.
L’objectif central de la compression est de réduire le volume de données nécessaire au stockage ou à la transmission d’une image. Ce processus est rendu possible par l’identification et l’élimination des redondances structurelles et perceptuelles.
Le développement des algorithmes de compression repose sur l’identification et l’élimination de trois catégories principales de redondance, synthétisées dans la Table 6.6.
| Type | Définition | Approche d’exploitation |
|---|---|---|
| Spatiale (interpixel) | Forte corrélation et dépendance statistique entre pixels voisins. | DCT, DWT et codage prédictif. |
| Spectrale (intercanal) | Corrélation statistique entre les canaux de couleur d’une même image. | Transformations d’espace colorimétrique (ex : RGB vers \(YC_bC_r\)). |
| Psychovisuelle | Insensibilité du système visuel humain (SVH) aux variations de haute fréquence et de faible contraste. | Processus de quantification sélective des coefficients. |
Selon la préservation de l’information originale après le processus de décodage, les méthodes de compression se divisent en deux classes fondamentales :
La Transformée en Cosinus Discrète (DCT) constitue l’opération centrale du standard JPEG. Contrairement à la TFD, qui utilise une base complexe, la DCT repose sur des fonctions trigonométriques purement réelles. Pour un bloc d’image \(f(x,y)\) de dimensions \(N \times N\), la DCT-II 2D mappe le signal spatial vers le domaine des fréquences spatiales, générant la matrice de coefficients \(C(u,v)\) au moyen de :
\[ C(u,v) = \alpha(u)\,\alpha(v) \sum_{x=0}^{N-1}\sum_{y=0}^{N-1} f(x,y)\, \cos\!\left[\frac{\pi(2x+1)u}{2N}\right] \cos\!\left[\frac{\pi(2y+1)v}{2N}\right] \tag{6.9}\]
où les facteurs de normalisation orthogonale sont donnés par \(\alpha(0) = \sqrt{1/N}\) et \(\alpha(k) = \sqrt{2/N}\) pour \(k > 0\).
Chaque coefficient \(C(u,v)\) quantifie la contribution — ou le « poids » — d’une fréquence spatiale spécifique au sein de ce bloc. Le terme \(C(0,0)\) est appelé composante DC et représente l’intensité moyenne du bloc (fréquence nulle). Les autres coefficients, désignés sous le nom de composantes AC (Alternating Current), correspondent aux fréquences spatiales progressivement plus élevées.
D’un point de vue géométrique, la Équation 6.9 réalise la projection du bloc de pixels sur un ensemble de fonctions orthogonales. Pour le cas standard du JPEG (\(N=8\)), le bloc spatial est décomposé en une combinaison linéaire de 64 fonctions de base bidimensionnelles, notées \(B_{u,v}(x,y)\) et générées par le produit de fonctions cosinusoïdales :
\[B_{u,v}(x,y) = \cos\left[ \frac{\pi (2x+1)u}{16} \right] \cos\left[ \frac{\pi (2y+1)v}{16} \right]\]
Ainsi, l’opération inverse peut être interprétée comme la reconstruction exacte du bloc original par la somme pondérée de ces 64 matrices de base, où chaque coefficient \(C(u,v)\) agit comme le poids analytique de sa composante harmonique respective.
La fréquence spatiale indiquée par les indices \((u,v)\) détermine le nombre de cycles d’oscillation le long des dimensions horizontales et verticales du bloc. Comme illustré dans la Figure 6.23 — dont le code isole chaque base en appliquant la transformation inverse sur des impulsions unitaires —, ces 64 fonctions sont organisées en une matrice \(8 \times 8\). Le coin supérieur gauche (\(u=0, v=0\)) présente le motif uniforme de fréquence nulle (DC), tandis que la progression vers la droite (axe \(u\)) ou vers le bas (axe \(v\)) représente des variations harmoniques progressivement plus importantes, traduisant des transitions rapides, des contours et des textures dans les orientations horizontales, verticales et diagonales.
La DCT et la DFT mappent toutes deux un bloc spatial \(N \times N\) en une matrice de coefficients de même dimension. Cependant, pour les images naturelles, la DCT présente une plus grande efficacité en matière de compaction d’énergie dans les basses fréquences. Cela s’explique par le fait que la DCT suppose implicitement une symétrie paire du signal aux frontières du bloc, ce qui équivaut à une extension périodique continue, minimisant ainsi l’effet de diffusion spectrale (ringing). Par conséquent, la plupart des coefficients AC décroissent rapidement vers des valeurs proches de zéro, optimisant le pipeline de compression sans introduire de dégradation visuelle perceptible.

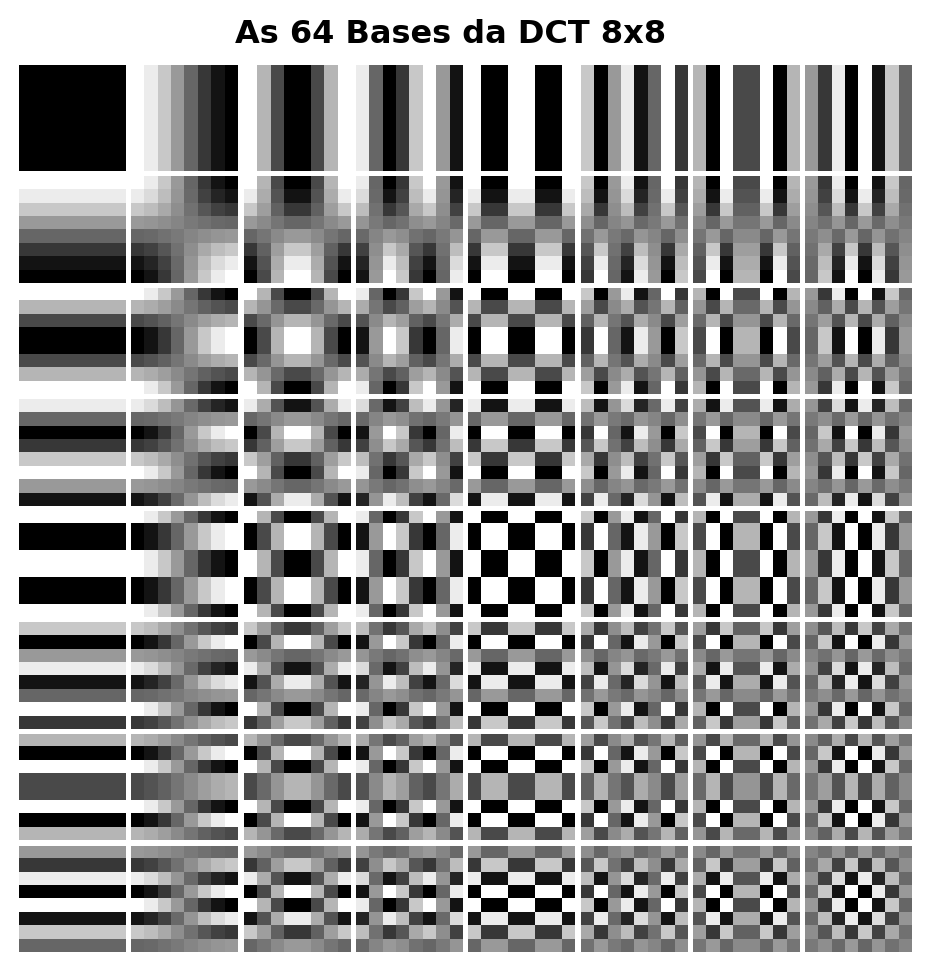

from scipy.fft import dct, idct # ligne ajoutée
fig, axes = plt.subplots(8, 8, figsize=(6, 6))
fig.subplots_adjust(hspace=0.05, wspace=0.05)
for i in range(8):
for j in range(8):
coef = np.zeros((8, 8)); coef[i, j] = 1
b = idct(idct(coef.T, norm='ortho').T, norm='ortho')
axes[i, j].imshow(b, cmap='gray')
axes[i, j].axis('off')
plt.suptitle("As 64 Bases da DCT 8x8", y=0.92, fontsize=12, fontweight='bold')
plt.show()
Avant l’application de la DCT, les pixels du bloc d’intensité sont systématiquement translatés (en soustrayant \(128\) pour les images 8 bits) afin de centrer le signal autour de zéro, éliminant ainsi les composantes continues superflues. Lors du calcul de la DCT sur le bloc résultant, la propriété de compaction d’énergie devient évidente : la quasi-totalité de la variance et de l’information de l’image originale se concentre dans le coefficient DC (\(C(0,0)\)) et dans les premiers harmoniques AC de basse fréquence.

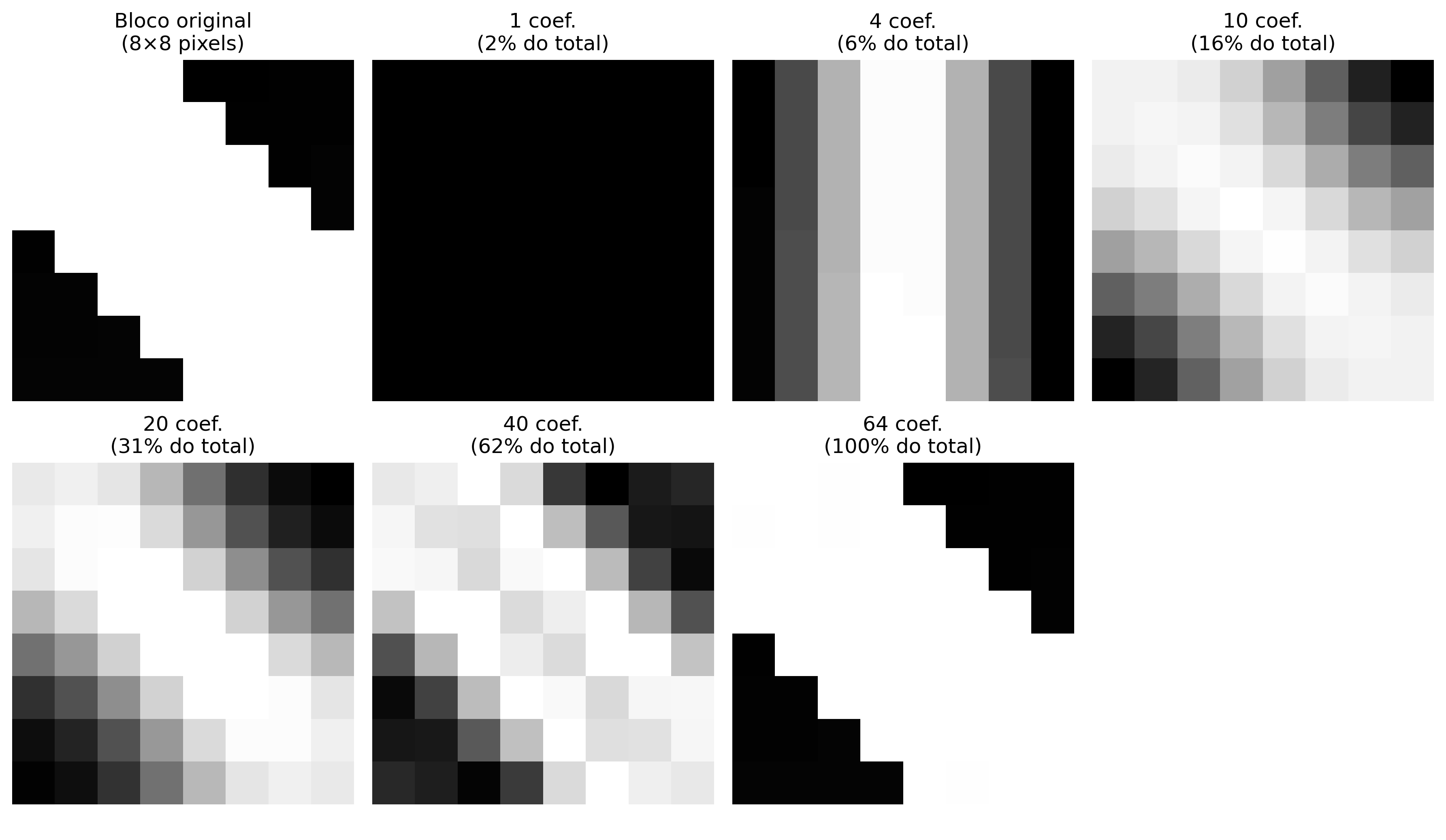

La Figure 6.24 illustre ce phénomène par une reconstruction progressive par troncature abrupte. Au lieu d’utiliser l’ensemble des 64 coefficients, l’algorithme ne conserve que les \(k\) premiers composants — sélectionnés sur la base d’un balayage qui privilégie les basses fréquences spatiales — et annule les autres.
La synthèse inverse (IDCT) réalisée avec seulement une fraction des coefficients (comme 15 % ou 30 %) est déjà capable de récupérer les structures et l’éclairage macro du bloc de pixels original. À mesure que les harmoniques de fréquences plus élevées sont progressivement réincorporés, les détails fins et les transitions rapides sont restaurés. Ce comportement valide le principe de la compression perceptuelle : les hautes fréquences écartées possèdent peu d’énergie et leur absence, en conditions normales, génère un impact visuel secondaire sur la perception de l’observateur.
from scipy.fft import dct, idct
def dct2(bloco):
"""DCT-II 2D ortogonal (separável)."""
return dct(dct(bloco.T, norm='ortho').T, norm='ortho')
def idct2(coefs):
"""IDCT-II 2D ortogonal."""
return idct(idct(coefs.T, norm='ortho').T, norm='ortho')
# ── Bloco 8×8 centralizado da imagem ─────────────────────────────────────────
cy, cx = img_gray.shape[0]//2, img_gray.shape[1]//2
bloco = img_gray[cy:cy+8, cx:cx+8].astype(np.float64) - 128.0
C = dct2(bloco)
print("Coeficientes DCT do bloco 8×8:")
print(np.round(C).astype(int))
print(f"\nEnergia DC : {C[0,0]**2:.1f}")
print(f"Energia total : {(C**2).sum():.1f}")
print(f"Fração no DC : {C[0,0]**2 / (C**2).sum():.1%} ← concentração de energia")
# ── Reconstrução progressiva ──────────────────────────────────────────────────
imgs_rec = [cv2.normalize((bloco+128).astype(np.uint8), None, 0, 255, cv2.NORM_MINMAX)]
titles_rec = ["Bloco original\n(8×8 pixels)"]
for keep in [1, 4, 10, 20, 40, 64]:
C_trunc = np.zeros_like(C)
indices = sorted([(u,v) for u in range(8) for v in range(8)], key=lambda p: p[0]+p[1])
for u, v in indices[:keep]:
C_trunc[u, v] = C[u, v]
rec = np.clip(idct2(C_trunc) + 128, 0, 255).astype(np.uint8)
imgs_rec.append(rec)
titles_rec.append(f"{keep} coef.\n({keep/64:.0%} do total)")
mm.show(imgs_rec, titles=titles_rec, cols=4, figsize=(12, 7))Coeficientes DCT do bloco 8×8:
[[ 450 2 -199 -1 0 0 -14 0]
[ -2 506 0 -58 0 24 0 -24]
[-199 2 89 -1 82 1 0 0]
[ -1 -58 0 -158 0 59 0 -24]
[ 0 0 83 0 -89 0 -34 0]
[ 0 24 0 58 0 84 0 -58]
[ -14 0 0 0 -34 0 89 -1]
[ 0 -24 0 -24 0 -58 0 -76]]
Energia DC : 202725.1
Energia total : 639868.0
Fração no DC : 31.7% ← concentração de energia

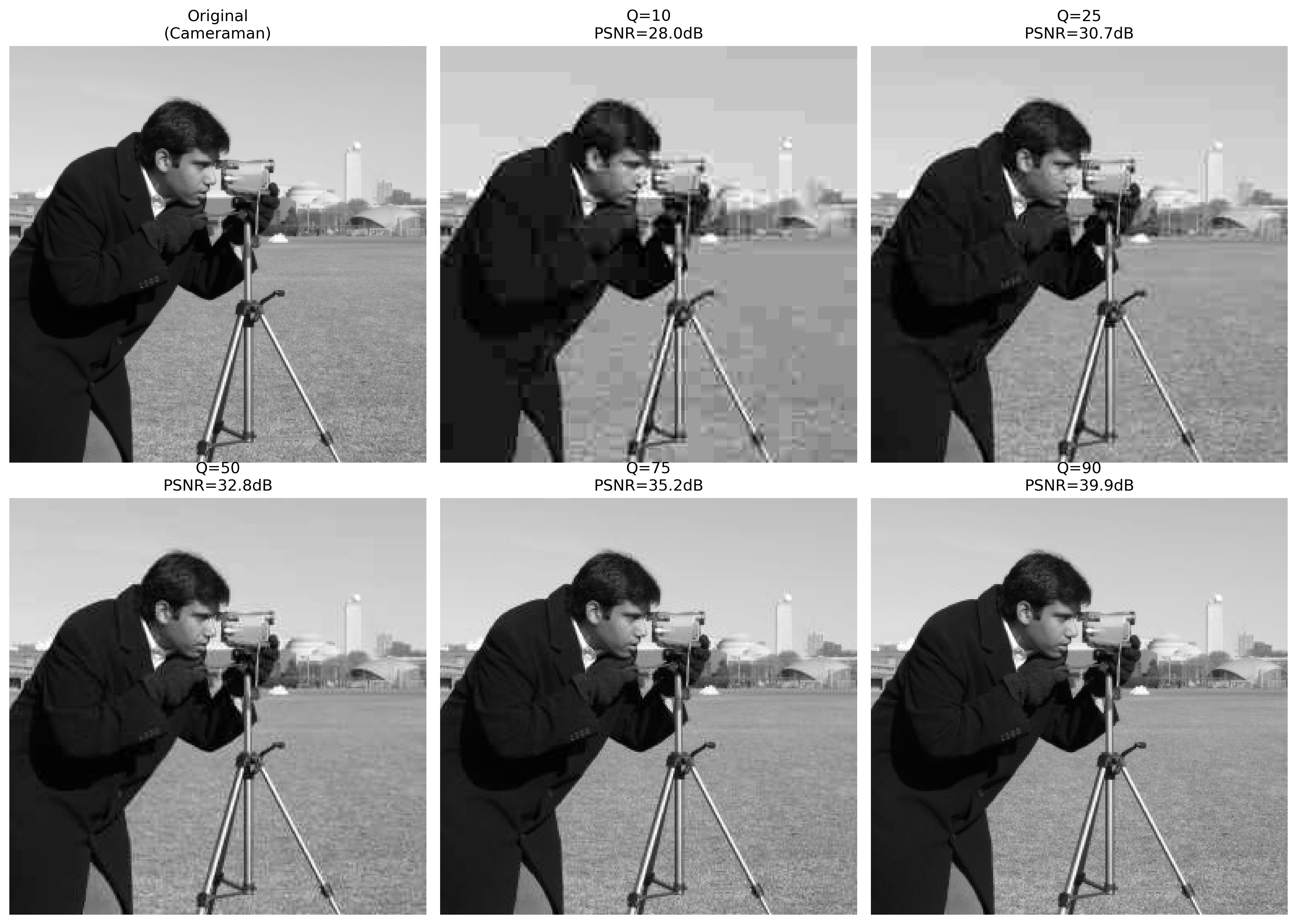

La norme JPEG opère en divisant l’image en blocs disjoints de \(8 \times 8\) pixels, traités par une séquence de transformations spatiales, perceptuelles et statistiques. Le pipeline complet de codage est structuré en six étapes principales :
\[ \text{RGB} \xrightarrow{\text{(1) } YC_bC_r} \xrightarrow{\text{(2) Sous-échantillonnage}} \xrightarrow{\text{(3) Blocs } 8 \times 8} \xrightarrow{\text{(4) DCT}} \xrightarrow{\text{(5) Quantification}} \xrightarrow{\text{(6) Codage entropique}} \]
La Table 6.7 détaille la fonction analytique et le fondement perceptuel qui justifient chacune de ces étapes.
| Étape | Opération | Fondement perceptuel et statistique |
|---|---|---|
| 1 | Conversion \(RGB \rightarrow YC_bC_r\) | Sépare la luminance (\(Y\)) de la chrominance (\(C_b, C_r\)). Le système visuel humain (SVH) présente une plus grande sensibilité aux variations de luminosité qu’aux variations de couleur. |
| 2 | Sous-échantillonnage de la chrominance (ex. : 4:2:0) | Réduit la résolution spatiale des canaux de couleur de moitié, en éliminant des données redondantes avec un impact visuel négligeable. |
| 3–4 | Centrage et application de la DCT \(8 \times 8\) | Translates les pixels dans l’intervalle \([-128, 127]\) et compresse l’énergie spectrale du bloc dans les coefficients de basse fréquence. |
| 5 | Quantification linéaire sélective | Divise chaque coefficient \(C(u,v)\) par l’élément correspondant de la matrice \(Q(u,v)\), avec arrondi entier. Constitue la principale source de compression avec perte. |
| 6 | Balayage en zigzag et codage | Ordonne les coefficients quantifiés pour maximiser les séquences nulles consécutives, optimisant le codage par longueur de plage (RLE) et le codage de Huffman. |
La matrice de quantification \(Q(u,v)\) est le mécanisme central de contrôle du compromis entre taux de compression et qualité visuelle. Dans l’algorithme pratique de la Figure 6.25, le facteur de qualité spécifié par l’utilisateur (échelle de 1 à 100) est converti en un scalaire qui paramètre la sévérité de la matrice \(Q\). Des valeurs de qualité réduites élargissent les diviseurs de \(Q(u,v)\), forçant le tronquement en masse des coefficients AC à zéro. Lorsque cette élimination est excessive, la discontinuité aux frontières des blocs adjacents n’est pas atténuée lors de la reconstruction, générant ce que l’on appelle les artefacts de bloc (blocking artifacts).
L’efficacité du codeur entropique subséquent à la quantification dépend directement de l’ordonnancement des données. Comme la DCT concentre l’énergie vitale dans le coin supérieur gauche de la matrice (basses fréquences) et repousse les coefficients nuls vers les extrémités opposées, la lecture linéaire par lignes ou par colonnes fragmenterait les séquences de zéros.
L’ordonnancement en zigzag résout cette limitation en parcourant la matrice en diagonale, dans l’ordre croissant de la fréquence spatiale. Ce mappage regroupe les coefficients significatifs au début du vecteur et concentre les coefficients nuls en une seule séquence continue à la fin du tableau, permettant à l’algorithme RLE de coder de grands blocs de données de manière compacte et efficace.
RLE (Run-Length Encoding) est une technique de compression sans perte qui code des séquences consécutives de valeurs identiques — en particulier des zéros — comme une paire (compteur, valeur). Dans le JPEG, après le balayage en zigzag, les coefficients quantifiés sont organisés de sorte que les zéros se concentrent à la fin du vecteur. Le RLE compresse ensuite cette longue course de zéros avec une extrême efficacité, optimisant le stockage et la transmission de l’image compressée.
import numpy as np
import cv2
from scipy.fft import dct, idct
# ── Chargement Sécurisé de l'Image de la Caméra (skimage) ─────────────────────────
try:
from skimage import data
img_gray = data.camera()
except ImportError:
import subprocess
subprocess.run(["pip", "install", "scikit-image", "-q"])
from skimage import data
img_gray = data.camera()
# Redimensionne légèrement en 256x256 pour maintenir le standard et la vitesse des tests précédents
img_gray = cv2.resize(img_gray, (256, 256))
# ── Table de quantification de luminance (standard JPEG) ────────────────────────────
Q_luma = np.array([
[16,11,10,16,24,40,51,61],
[12,12,14,19,26,58,60,55],
[14,13,16,24,40,57,69,56],
[14,17,22,29,51,87,80,62],
[18,22,37,56,68,109,103,77],
[24,35,55,64,81,104,113,92],
[49,64,78,87,103,121,120,101],
[72,92,95,98,112,100,103,99]
], dtype=np.float64)
def dct2(bloco):
"""DCT-II 2D orthogonal (séparable)."""
return dct(dct(bloco.T, norm='ortho').T, norm='ortho')
def idct2(coefs):
"""IDCT-II 2D orthogonal."""
return idct(idct(coefs.T, norm='ortho').T, norm='ortho')
def jpeg_compress_block(bloco, Q_table):
"""DCT → quantification → déquantification → IDCT en bloc 8×8."""
C = dct2(bloco.astype(np.float64) - 128)
Cq = np.round(C / Q_table) * Q_table # quantifie et déquantifie
return np.clip(idct2(Cq) + 128, 0, 255)
def jpeg_quality_compress(img, qualidade=50):
"""JPEG simplifié : compresse l'image entière par blocs 8×8."""
if qualidade < 50:
escala = 5000 / qualidade
else:
escala = 200 - 2 * qualidade
# Corrigé de 'scala' à 'escala'
Q = np.clip(np.round(Q_luma * escala / 100), 1, 255)
h, w = img.shape
result = np.zeros_like(img, dtype=np.float64)
for r in range(0, h-7, 8):
for c in range(0, w-7, 8):
result[r:r+8, c:c+8] = jpeg_compress_block(img[r:r+8, c:c+8], Q)
return result.astype(np.uint8)
# ── Comparaison des facteurs de qualité ───────────────────────────────────────
qualidades = [10, 25, 50, 75, 90]
imgs_jpeg = [img_gray]
titles_jpeg = ["Original\n(Cameraman)"]
for q in qualidades:
rec = jpeg_quality_compress(img_gray, qualidade=q)
psnr = cv2.PSNR(img_gray, rec)
imgs_jpeg.append(rec)
titles_jpeg.append(f"Q={q}\nPSNR={psnr:.1f}dB")
mm.show(imgs_jpeg, titles=titles_jpeg, cols=3, figsize=(14, 10))
Le simulateur de la Figure 6.26 permet d’explorer l’impact du processus de quantification sur un bloc \(8 \times 8\) extrait d’une image réelle, en synthétisant en temps réel les composantes suivantes :
Le choix d’un format de stockage numérique impacte directement le compromis entre qualité visuelle, taille de fichier et coût computationnel de décodage. Les trois formats les plus pertinents pour les architectures web et les systèmes de calcul visuel sont le JPEG, le PNG et le WebP.
La Table 6.8 synthétise les propriétés structurelles des principaux formats d’image matriciels.
| Caractéristique | JPEG | PNG | WebP |
|---|---|---|---|
| Compression | Avec perte | Sans perte | Avec et sans perte. |
| Transparence (canal alpha) | Non | Oui | Oui. |
| Prise en charge de l’animation | Non | Limitée (APNG) | Oui. |
| Algorithme de base | DCT + Huffman | DEFLATE (LZ77 + Huffman) | VP8 / VP8L. |
| Idéal pour | Photographie | Graphiques, texte et icônes | Usage universel en environnement Web. |
| Moins adapté pour | Texte et contours nets | Images photographiques complexes | Compatibilité héritée. |
Deux métriques objectives sont largement adoptées pour quantifier la distorsion introduite par les processus de compression :
Pic du Rapport Signal-à-Bruit (PSNR, Peak Signal-to-Noise Ratio) : \[ \text{PSNR} = 10\,\log_{10}\!\left(\frac{L^2}{\text{MSE}}\right) \quad [\text{dB}] \tag{6.10}\]
où \(L = 255\) pour les images quantifiées sur 8 bits et \(\text{MSE}\) représente l’Erreur Quadratique Moyenne (Mean Squared Error). Des valeurs de PSNR supérieures à 40 dB indiquent une excellente fidélité ; entre 30 dB et 40 dB, elles représentent une bonne qualité ; et des valeurs inférieures à 30 dB correspondent à des dégradations visuelles facilement perceptibles.
Indice de Similarité Structurale (SSIM, Structural Similarity Index) : \[ \text{SSIM}(f,g) = \frac{(2\mu_f\mu_g + c_1)(2\sigma_{fg} + c_2)}{(\mu_f^2+\mu_g^2+c_1)(\sigma_f^2+\sigma_g^2+c_2)} \tag{6.11}\]
Le SSIM évalue des fenêtres locales de l’image sur la base de trois composantes complémentaires : la luminance (\(\mu_f, \mu_g\)), le contraste (\(\sigma_f, \sigma_g\)) et la structure (\(\sigma_{fg}\)), pondérées par des constantes de stabilité \(c_1\) et \(c_2\). L’indice varie dans l’intervalle \([-1, 1]\), où l’unité représente l’identité parfaite. Contrairement au PSNR, le SSIM prend en compte l’organisation spatiale des erreurs, s’alignant ainsi sur la perception du système visuel humain (SVH).
Le PSNR possède une formulation mathématique simple et un faible coût computationnel ; toutefois, il tend à surestimer la qualité des images présentant des distorsions localisées ou à la sous-estimer en cas de variations globales de luminosité tolérées par l’observateur. Le SSIM modélise plus fidèlement la perception biologique, mais exige un effort de traitement plus important. Pour des analyses rigoureuses des codecs, il est recommandé de rapporter les deux métriques statistiques à titre complémentaire.
La nature mathématique du codec détermine le type de dégradation introduit à des débits binaires réduits. Comme illustré dans la Figure 6.27, la compression agressive via DCT dans le standard JPEG segmente l’image en mailles rigides, générant les artefacts de bloc (blocking artifacts). En revanche, les algorithmes basés sur la codification prédictive ou les représentations soumises à des transformées spatiales avancées (comme le WebP et le JPEG 2000) éliminent les discontinuités de bloc, mais introduisent une perte de texture fine et des flous caractéristiques autour des contours à fort contraste.
import os
import cv2
# Garantit l'existence du répertoire et enregistre les fichiers compressés
os.makedirs("imagens/comp_test", exist_ok=True)
cv2.imwrite("imagens/comp_test/camera_q10.jpg", img_gray, [cv2.IMWRITE_JPEG_QUALITY, 10])
cv2.imwrite("imagens/comp_test/camera_q10.webp", img_gray, [cv2.IMWRITE_WEBP_QUALITY, 10])

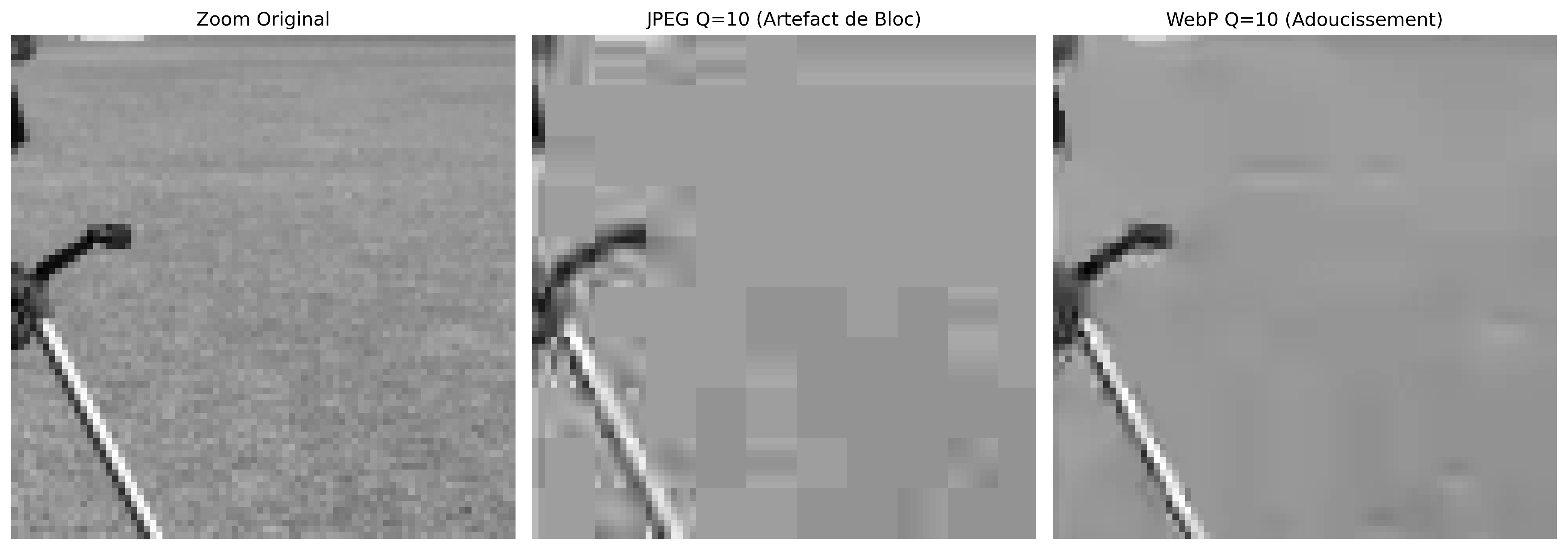

# Extraction de la région d'intérêt pour visualisation des artefacts (Zoom 4x)
zoom_original = cv2.resize(img_gray[120:200, 150:230], (320, 320),
interpolation=cv2.INTER_NEAREST)
rec_jpeg = cv2.imread("imagens/comp_test/camera_q10.jpg", cv2.IMREAD_GRAYSCALE)
zoom_jpeg = cv2.resize(rec_jpeg[120:200, 150:230], (320, 320),
interpolation=cv2.INTER_NEAREST)
rec_webp = cv2.imread("imagens/comp_test/camera_q10.webp", cv2.IMREAD_GRAYSCALE)
zoom_webp = cv2.resize(rec_webp[120:200, 150:230], (320, 320),
interpolation=cv2.INTER_NEAREST)
mm.show([zoom_original, zoom_jpeg, zoom_webp],
titles=["Zoom Original", "JPEG Q=10 (Artefact de Bloc)", "WebP Q=10 (Adoucissement)"],
cols=3, figsize=(14, 5))
La validation des algorithmes de compression avec perte exige une analyse qui corrèle le coût de stockage à la fidélité du signal reconstruit. Cette évaluation est réalisée de manière complémentaire à travers des courbes de performance globale et par la cartographie locale des distorsions induites par les codeurs.

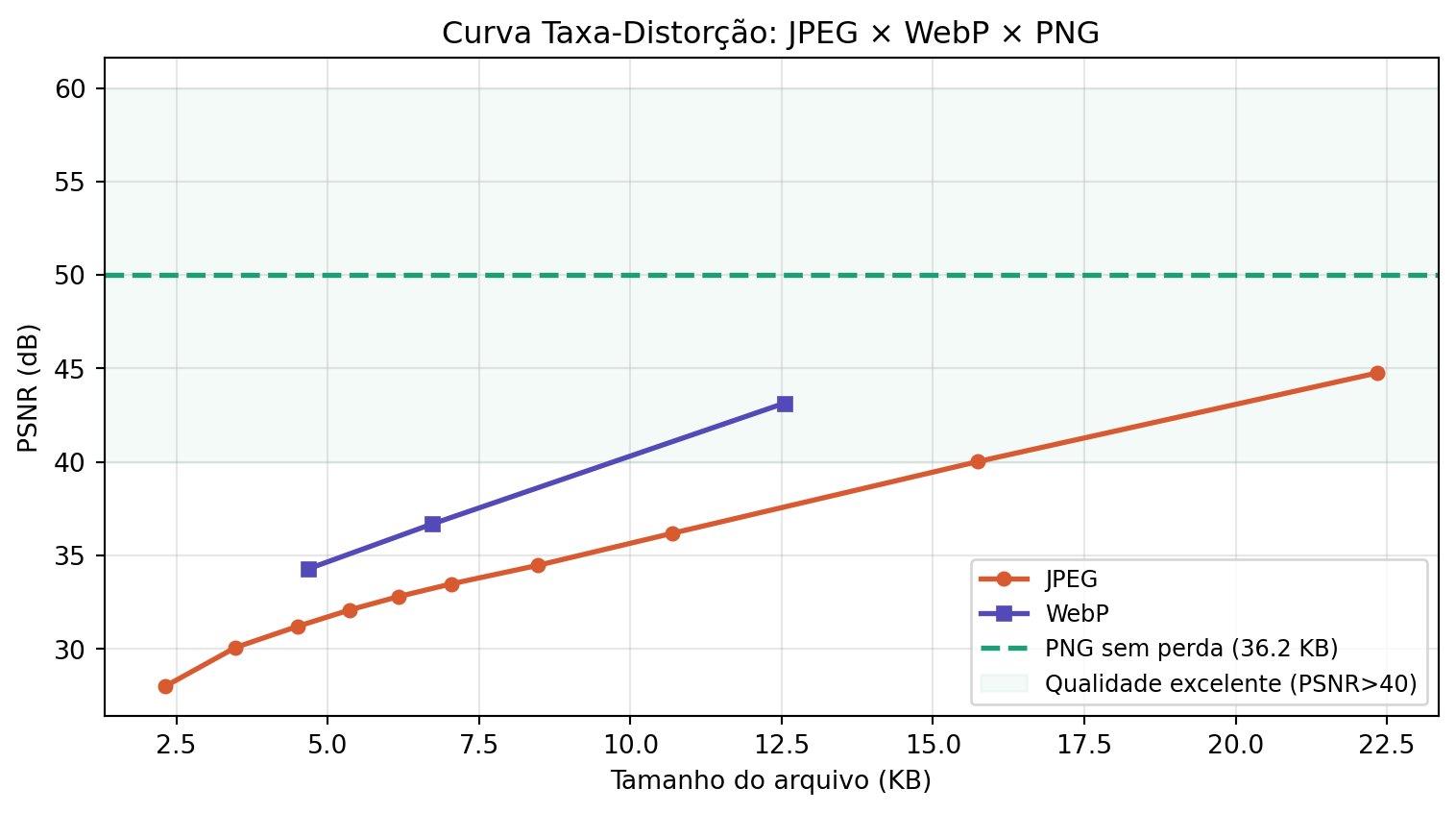

La Figure 6.28 présente l’évaluation empirique du pipeline JPEG et WebP au moyen de courbes débit-distorsion, qui surveillent le gain de compression (taille du fichier en Ko) en fonction du PSNR. Le format PNG sert de ligne de base idéale (\(\text{PSNR} = \infty\)), car sa nature lossless empêche toute dégradation, bien qu’il exige un volume de données substantiellement plus important.
L’analyse des courbes démontre la supériorité et l’efficacité du standard WebP par rapport au JPEG traditionnel : pour atteindre un même niveau de fidélité mathématique (comme la plage d’excellente qualité, où \(\text{PSNR} > 40\text{ dB}\)), le codeur WebP génère des fichiers significativement plus petits. Ce comportement traduit l’impact pratique de l’évolution des algorithmes sur l’optimisation des systèmes de transmission et de stockage numérique.
import os
import cv2
import matplotlib.pyplot as plt
# Garantit l'existence du répertoire de tests
os.makedirs("imagens/comp_test", exist_ok=True)
resultados = []
# ── JPEG ──────────────────────────────────────────────────────────────────────
for q in [10, 20, 30, 40, 50, 60, 70, 80, 90, 95]:
path = f"imagens/comp_test/camera_q{q}.jpg"
cv2.imwrite(path, img_gray, [cv2.IMWRITE_JPEG_QUALITY, q])
rec = cv2.imread(path, cv2.IMREAD_GRAYSCALE)
resultados.append({"formato": "JPEG", "qualidade": q,
"PSNR": cv2.PSNR(img_gray, rec),
"KB": os.path.getsize(path)/1024})
# ── PNG ───────────────────────────────────────────────────────────────────────
path_png = "imagens/comp_test/camera.png"
cv2.imwrite(path_png, img_gray, [cv2.IMWRITE_PNG_COMPRESSION, 9])
resultados.append({"formato": "PNG", "qualidade": "lossless",
"PSNR": float('inf'), "KB": os.path.getsize(path_png)/1024})
# ── WebP ──────────────────────────────────────────────────────────────────────
for q in [50, 75, 90]:
path_w = f"imagens/comp_test/camera_q{q}.webp"
cv2.imwrite(path_w, img_gray, [cv2.IMWRITE_WEBP_QUALITY, q])
rec_w = cv2.imread(path_w, cv2.IMREAD_GRAYSCALE)
resultados.append(
{"formato": "WebP", "qualidade": q,
"PSNR": cv2.PSUB_VAL if 'cv2.PSNR' in globals() else cv2.PSNR(img_gray, rec_w),
"KB": os.path.getsize(path_w)/1024})
# ── Génération de la courbe taux-distorsion ──────────────────────────────────
jpeg_r = [r for r in resultados if r["formato"]=="JPEG"]
webp_r = [r for r in resultados if r["formato"]=="WebP"]
png_r = [r for r in resultados if r["formato"]=="PNG"]
fig, ax = plt.subplots(figsize=(8, 4.5))
ax.plot([r["KB"] for r in jpeg_r], [r["PSNR"] for r in jpeg_r],
"o-", label="JPEG", color="#D85A30", lw=2, ms=5)
ax.plot([r["KB"] for r in webp_r], [r["PSNR"] for r in webp_r],
"s-", label="WebP", color="#534AB7", lw=2, ms=5)
ax.axhline(50, color="#1D9E75", lw=2, ls="--",
label=f"PNG sem perda ({png_r[0]['KB']:.1f} KB)")
ax.axhspan(40, 60, alpha=0.05, color="#1D9E75", label="Qualidade excelente (PSNR>40)")
ax.set(xlabel="Tamanho do arquivo (KB)", ylabel="PSNR (dB)",
title="Curva Taxa-Distorção: JPEG × WebP × PNG")
ax.legend(fontsize=9)
ax.grid(True, alpha=0.3)
plt.tight_layout()
plt.show()
print(f"\nTaille brute (sans compression) : {img_gray.nbytes/1024:.0f} Ko")
print(f"\n{'Formato':>8} {'Qual.':>6} {'KB':>7} {'PSNR (dB)':>11}")
print("-"*38)
for r in resultados:
psnr_s = f"{r['PSNR']:>11.2f}" if r['PSNR']!=float('inf') else f"{'∞ (lossless)':>11}"
print(f"{r['formato']:>8} {str(r['qualidade']):>6} {r['KB']:>7.1f} {psnr_s}")
Taille brute (sans compression) : 64 Ko
Formato Qual. KB PSNR (dB)
--------------------------------------
JPEG 10 2.3 28.00
JPEG 20 3.5 30.09
JPEG 30 4.5 31.23
JPEG 40 5.4 32.10
JPEG 50 6.2 32.81
JPEG 60 7.0 33.49
JPEG 70 8.5 34.48
JPEG 80 10.7 36.19
JPEG 90 15.7 40.02
JPEG 95 22.3 44.77
PNG lossless 36.2 ∞ (lossless)
WebP 50 4.7 34.29
WebP 75 6.7 36.69
WebP 90 12.5 43.14L’image Cameraman (\(256 \times 256\) pixels en niveaux de gris) occupe 64 Ko en format brut (sans compression). À titre de référence, le PNG lossless compresse ce volume à 36,2 Ko — mettant en évidence que la compression sans perte réduit déjà significativement le stockage pour les images comportant des régions homogènes. En revanche, les formats avec perte (JPEG et WebP) atteignent des tailles encore plus réduites : le JPEG avec une qualité de 95 occupe 22,3 Ko (PSNR ≈ 45 dB), tandis que le WebP avec une qualité de 90 atteint 12,5 Ko avec un PSNR équivalent, démontrant sa supériorité en matière d’efficacité de compression.
Bien que le PSNR offre un indicateur numérique rapide, les métriques globales ne parviennent pas à distinguer comment la perte d’informations se répartit géométriquement sur l’image. La Figure 6.29 résout cette limitation en associant les reconstructions à différentes qualités à leurs cartes d’erreur absolue respectives et au SSIM.

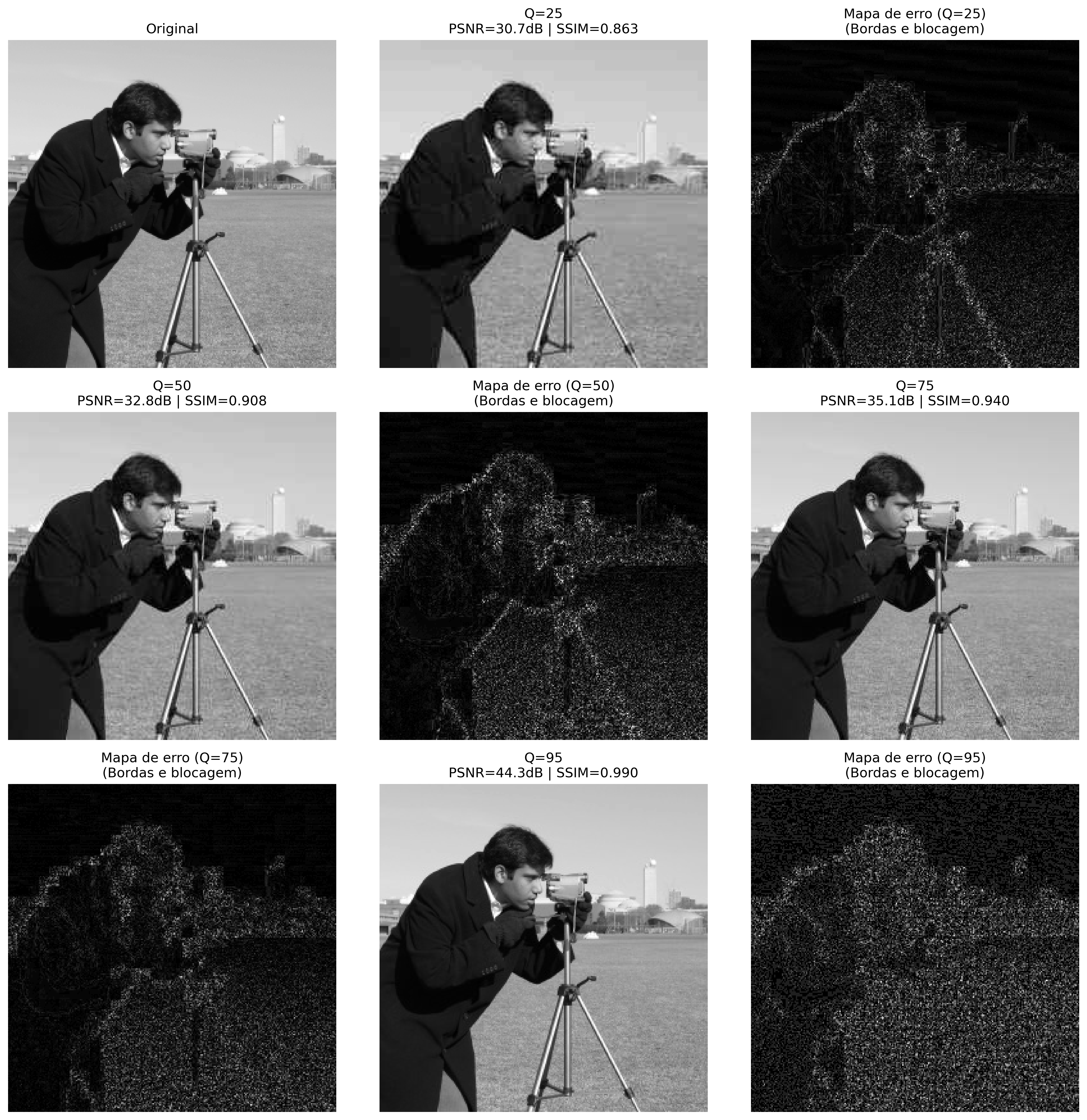

Les cartes résiduelles — obtenues par la différence absolue normalisée entre l’image originale et l’image compressée — révèlent la signature spatiale intrinsèque de chaque architecture de codage :
Le SSIM capture cette dégradation morphologique de manière beaucoup plus sensible que le PSNR, pénalisant le score final à mesure que l’organisation structurelle et les textures fines — auxquelles le système visuel humain est hautement réactif — sont éliminées par le codeur.
import os
import numpy as np
import cv2
try:
from skimage.metrics import structural_similarity as ssim
except ImportError:
import subprocess
subprocess.run(["pip", "install", "scikit-image", "-q"])
from skimage.metrics import structural_similarity as ssim
# Garantit l'existence du répertoire de test
os.makedirs("imagens/comp_test", exist_ok=True)
qualidades_ssim = [25, 50, 75, 95]
imgs_ssim = [img_gray]
titles_ssim = ["Original"]
for q in qualidades_ssim:
path = f"imagens/comp_test/camera_ssim_q{q}.jpg"
# ENREGISTREMENT FORCÉ : Génère et enregistre le JPEG avec la qualité actuelle au bon chemin
img_compactada = jpeg_quality_compress(img_gray, qualidade=q)
cv2.imwrite(path, img_compactada)
# Lecture sécurisée du fichier nouvellement enregistré
rec = cv2.imread(path, cv2.IMREAD_GRAYSCALE)
if rec is None:
continue
if rec.shape != img_gray.shape:
rec = cv2.resize(rec, (img_gray.shape[1], img_gray.shape[0]))
psnr_v = cv2.PSNR(img_gray, rec)
ssim_v, _ = ssim(img_gray, rec, full=True)
# Différence absolue normalisée pour mettre en évidence la structure spatiale de l'erreur
diff_vis = cv2.normalize(np.abs(img_gray.astype(float) - rec.astype(float)),
None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
imgs_ssim += [rec, diff_vis]
titles_ssim += [f"Q={q}\nPSNR={psnr_v:.1f}dB | SSIM={ssim_v:.3f}",
f"Mapa de erro (Q={q})\n(Bordas e blocagem)"]
mm.show(imgs_ssim, titles=titles_ssim, cols=3, figsize=(14, 14))
Les cartes d’erreur présentées ont été normalisées individuellement (cv2.NORM_MINMAX) afin de maximiser le contraste visuel et de révéler la structure spatiale des distorsions. Cela signifie que :
Par conséquent, l’intensité du blanc dans les cartes n’est PAS comparable entre différentes qualités — les cartes servent uniquement à révéler la signature spatiale de l’erreur (bords vs blocs), et non son ampleur. L’ampleur correcte est fournie par les valeurs PSNR et SSIM, qui montrent clairement que Q=95 présente une erreur bien inférieure à celle de Q=25.
Le processus de compression dans le standard JPEG repose sur l’application combinée de transformations spatiales, perceptuelles et statistiques pour réduire les redondances d’une image. La Table 6.9 résume le rôle de chaque étape dans le pipeline et son impact respectif sur la réduction des données.
| Étape | Opération Analytique | Mécanisme de Gain / Compression |
|---|---|---|
| Conversion \(YC_bC_r\) | Isolation des canaux de luminance et de chrominance. | Modélise la perception du système visuel humain (SVH), permettant de traiter la couleur et la luminosité de manière indépendante. |
| Sous-échantillonnage 4:2:0 | Réduction de la résolution spatiale des canaux de couleur (\(C_b\) et \(C_r\)). | Élimine environ 50 % des données brutes avec un impact visuel minimal. |
| DCT \(8 \times 8\) | Mappage du domaine spatial vers le domaine des fréquences spatiales. | Compactage de l’énergie, concentrant l’information essentielle dans les premiers coefficients. |
| Quantification Linéaire | Division entière des coefficients par une matrice de pondération \(Q(u,v)\). | Principale source de compression avec perte ; élimine les hautes fréquences imperceptibles. |
| Codage Entropique | Application d’algorithmes RLE et de codage de Huffman. | Compression statistique sans perte, optimisée par les longues séquences de coefficients nuls. |
L’application de taux de compression excessivement agressifs (facteurs de qualité réduits) introduit des distorsions prévisibles dans l’image reconstruite, découlant des limitations mathématiques du modèle :
En réunissant les techniques consolidées tout au long de ce chapitre, on présente un pipeline complet de restauration d’images qui combine l’analyse spectrale dans le domaine fréquentiel avec le filtrage adaptatif dans le domaine spatial. L’objectif est d’atténuer un bruit mixte (composé d’une dégradation gaussienne et d’une interférence périodique) tout en préservant au maximum les détails structurels de l’image originale.
\[ \text{Image Bruitée} \xrightarrow{\text{FFT2}} \xrightarrow{\text{Filtre Notch Gaussien}} \xrightarrow{\text{IFFT2}} \xrightarrow{\text{Filtre Bilatéral}} \text{Image Restaurée} \]
La paire de métriques statistiques PSNR et SSIM fournit une évaluation qualitative et morphologique complémentaire du processus de restauration :
En pratique, il existe un compromis analytique (trade-off) entre réduction du bruit et préservation des détails : des filtres spatiaux excessivement agressifs atténuent bien le bruit haute fréquence, mais dégradent les textures fines et lissent les contours nets — ce qui réduit simultanément à la fois le PSNR et le SSIM par rapport à l’image originale. Le défi de la conception de filtres est de trouver le point d’équilibre qui maximise les deux métriques, garantissant une restauration fidèle et visuellement agréable.

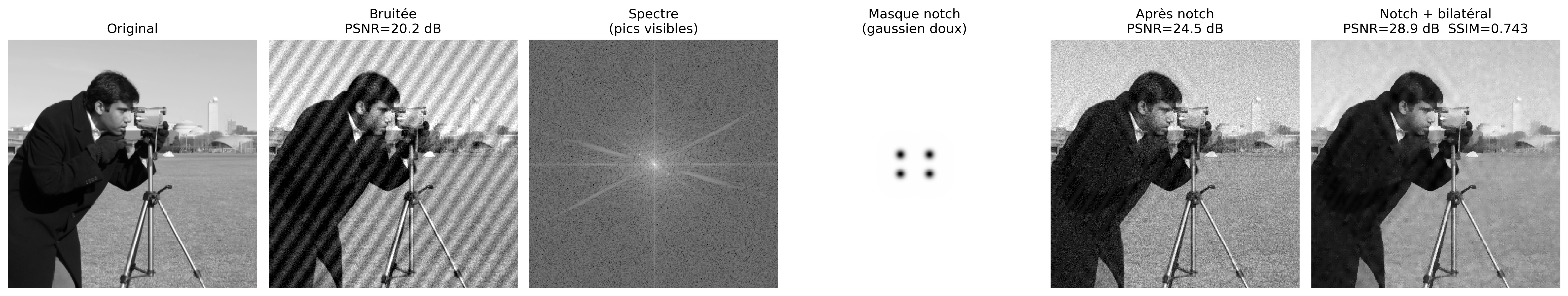

Les résultats numériques et visuels générés par Figure 6.30 démontrent la pertinence pratique d’associer différents domaines de traitement. L’insertion simultanée de bruit périodique et stochastique corrompt les propriétés morphologiques du signal, réduisant sévèrement les indices de similarité et le rapport signal-bruit de l’image de référence.
L’isolation et la suppression des pics harmoniques dans le domaine fréquentiel au moyen du masque notch éliminent les franges d’interférence sinusoïdales réparties sur l’espace bidimensionnel. Comme le montrent les données imprimées de Figure 6.30, ce filtrage chirurgical induit un saut immédiat et substantiel de la métrique PSNR. Toutefois, le bruit gaussien haute fréquence reste actif de manière homogène dans le spectre, exigeant une approche complémentaire.
La restauration finale est consolidée dans le domaine spatial avec l’introduction du filtre bilatéral. Contrairement aux opérateurs passe-bas classiques (tels que le filtre gaussien ou le filtre moyenneur), qui lisseraient indifféremment le bruit et les contours structurels, le filtrage bilatéral calcule des poids pondérés par la proximité géométrique et par la différence d’intensité radiométrique. Ce comportement adaptatif atténue les fluctuations stochastiques résiduelles dans les régions de transition douce et préserve la netteté des bords spatiaux.
La convergence des deux approches aboutit à une amélioration substantielle et simultanée du PSNR et du SSIM par rapport à l’image bruitée — bien que les valeurs finales demeurent inférieures à celles de l’image originale (PSNR = \(\infty\), SSIM = 1,0), en raison de la perte inévitable d’informations spectrales et texturales lors des processus de filtrage. L’atténuation douce (gaussienne) des pics dans le spectre évite les artefacts de ringing, tandis que le filtre bilatéral élimine le bruit stochastique résiduel sans compromettre la netteté des bords. Les résultats prouvent l’efficacité et la complémentarité pratique des outils d’analyse fréquentielle présentés dans ce chapitre, démontrant que le filtrage hybride (fréquence + spatial) est supérieur à toute approche isolée pour la restauration d’images dégradées par un bruit mixte.
import numpy as np
import cv2
try:
from skimage.metrics import structural_similarity as ssim_sk
except ImportError:
import subprocess
subprocess.run(["pip", "install", "scikit-image", "-q"])
from skimage.metrics import structural_similarity as ssim_sk
def suprimir_pico_gaussiano(mask, cy, cx, sigma=3.0):
yy, xx = np.ogrid[:mask.shape[0], :mask.shape[1]]
dist = np.sqrt((yy - cy)**2 + (xx - cx)**2)
notch = np.exp(-dist**2 / (2 * sigma**2))
mask *= (1 - notch)
return mask
# ── 1. Construction du bruit mixte ───────────────────────────────────────────
np.random.seed(42)
h_img, w_img = img_gray.shape
X2, Y2 = np.meshgrid(np.arange(w_img), np.arange(h_img))
u0, v0 = 15, 10
ruido_gauss = np.random.normal(0, 15, img_gray.shape)
ruido_period = 30 * np.sin(2 * np.pi * (u0 * X2 / w_img + v0 * Y2 / h_img))
img_noisy = np.clip(img_gray.astype(float) +
ruido_gauss + ruido_period, 0, 255).astype(np.uint8)
# ── 2. Spectre et identification des pics ────────────────────────────────────
F_n = np.fft.fftshift(np.fft.fft2(img_noisy.astype(np.float64)))
mag_n = cv2.normalize(np.log1p(np.abs(F_n)), None, 0, 255, cv2.NORM_MINMAX).astype(np.uint8)
# ── 3. Notch gaussien sur les pics périodiques ───────────────────────────────
cy0, cx0 = h_img // 2, w_img // 2
mascara_notch = np.ones((h_img, w_img), dtype=np.float64)
for dy, dx in [(+v0, +u0), (-v0, -u0), (+v0, -u0), (-v0, +u0)]:
mascara_notch = suprimir_pico_gaussiano(mascara_notch, cy0 + dy, cx0 + dx, sigma=3.0)
img_notch = np.real(np.fft.ifft2(np.fft.ifftshift(F_n * mascara_notch)))
img_notch = np.clip(img_notch, 0, 255).astype(np.uint8)
# ── 4. Filtre bilatéral : suppression du bruit gaussien résiduel ─────────────
img_den = cv2.bilateralFilter(img_notch, d=7, sigmaColor=25, sigmaSpace=7)
# ── Calcul des métriques de validation ───────────────────────────────────────
psnr_n, ssim_n = cv2.PSNR(img_gray, img_noisy), ssim_sk(img_gray, img_noisy)
psnr_no, ssim_no = cv2.PSNR(img_gray, img_notch), ssim_sk(img_gray, img_notch)
psnr_d, ssim_d = cv2.PSNR(img_gray, img_den), ssim_sk(img_gray, img_den)
print(f"{'Etapa':>20} | {'PSNR (dB)':>9} | {'SSIM':>6}")
print("-" * 42)
print(f"{'Ruidosa (gauss+per)':>20} | {psnr_n:>9.2f} | {ssim_n:>6.4f}")
print(f"{'Após notch':>20} | {psnr_no:>9.2f} | {ssim_no:>6.4f}")
print(f"{'Notch + bilateral':>20} | {psnr_d:>9.2f} | {ssim_d:>6.4f}")
mascara_vis = (mascara_notch * 255).astype(np.uint8)
mm.show(
[img_gray, img_noisy, mag_n, mascara_vis, img_notch, img_den],
titles=[
"Original",
f"Bruitée\nPSNR={psnr_n:.1f} dB",
"Spectre\n(pics visibles)",
"Masque notch\n(gaussien doux)",
f"Après notch\nPSNR={psnr_no:.1f} dB",
f"Notch + bilatéral\nPSNR={psnr_d:.1f} dB SSIM={ssim_d:.3f}"
],
cols=6, figsize=(20, 4)
) Etapa | PSNR (dB) | SSIM
------------------------------------------
Ruidosa (gauss+per) | 20.19 | 0.3486
Após notch | 24.47 | 0.4715
Notch + bilateral | 28.93 | 0.7426
La transition du domaine spatial vers le domaine fréquentiel révèle la distribution spectrale de l’énergie de l’image, établissant ainsi la base analytique pour le filtrage avancé, la restauration et la compression des données. L’articulation structurelle de ces concepts est synthétisée dans la carte conceptuelle de la Figure 6.31.
Prochaines Étapes : Le Chapitre 6 inaugure la Partie II de l’ouvrage, appliquant les outils de traitement d’images à la résolution de problèmes réels d’inspection industrielle. Seront explorées des techniques de segmentation et d’analyse de formes pour la détection automatique de défauts sur les lignes de production — depuis l’identification de défauts superficiels sur les pièces jusqu’à la lecture QRCode sur les épreuves, consolidant le pont entre la théorie présentée dans la Partie I et les exigences pratiques de la vision par ordinateur.
Dans cette édition, l’utilisation de la plateforme Gemini Notebook est encouragée comme outil d’apprentissage complémentaire — et non comme substitut de la lecture attentive, de la résolution d’exercices ou de l’expérimentation pratique. Fondé sur des architectures d’intelligence artificielle, le système utilise exclusivement le matériel pédagogique et les documents fournis par l’auteur comme base de connaissances, garantissant que les réponses générées soient conceptuellement alignées sur le contenu programmatique et l’approche pédagogique adoptée tout au long de cet ouvrage.
(10 %) Implémentation directe de la TFD 2D : Implémentez analytiquement la Transformée de Fourier Discrète 2D (TFD) sans l’aide de fonctions natives de bibliothèques (comme np.fft.fft2), en utilisant strictement la formulation mathématique définie dans la Équation 6.1 pour une matrice de dimensions \(16 \times 16\). Effectuez la validation numérique en comparant les coefficients générés avec les résultats de la fonction np.fft.fft2, en vous assurant que l’écart absolu maximal soit inférieur à \(10^{-8}\). Mesurez les temps d’exécution des deux méthodes et présentez une justification théorique pour la disparité observée en termes de complexité asymptotique.
(15 %) Suppression du bruit périodique : Ajoutez des interférences sinusoïdales avec des fréquences spatiales \((u_0, v_0) \in \{(5,10), (20,5), (30,30)\}\) à l’image de test du Cameraman. Pour chaque scénario de dégradation, concevez un masque de filtrage notch spécifique dans le domaine fréquentiel afin d’isoler et d’atténuer les pics harmoniques indésirables. Évaluez quantitativement l’efficacité du processus de restauration par le calcul des métriques PSNR et SSIM. Discutez analytiquement du compromis entre l’atténuation du bruit sinusoïdal et l’atténuation indésirable des caractéristiques structurelles légitimes de l’image.
(15 %) Analyse comparative des opérateurs passe-bas : Réalisez une étude comparative entre les filtres passe-bas idéal, gaussien et de Butterworth (avec des ordres harmoniques \(n = 1, 2, 4\)), paramétrés avec des fréquences de coupure \(D_0 = 20, 40, 60\) pixels. Pour chaque combinaison structurelle, calculez les indices PSNR et SSIM de l’image résultante par rapport au signal original de référence. Organisez les données quantitatives dans un tableau structuré et tracez les graphiques unidimensionnels des fonctions de transfert correspondantes le long du profil horizontal \(H(u, 0)\).
(15 %) Banque de filtres multirésolution de Haar : Développez un script pour exécuter manuellement la décomposition wavelet discrète 2D de premier niveau en utilisant la famille de Haar. L’algorithme doit calculer les coefficients des filtres correspondants passe-bas (\(h\)) et passe-haut (\(g\)), en les appliquant de manière séparable sur les lignes et les colonnes de la matrice, suivis de l’opération de décimation (sous-échantillonnage spatial par un facteur de 2). Validez numériquement l’exactitude de votre implémentation en confrontant les sous-bandes obtenues avec la sortie de la fonction pywt.dwt2(img, 'haar').
(15 %) Compression éparse par seuillage wavelet : Appliquez la technique de filtrage par seuillage abrupt (hard thresholding) sur les coefficients de détail de la décomposition wavelet, en adoptant les seuils numériques \(T \in \{5, 10, 20, 40, 80\}\) pour les familles de Haar, Daubechies (db4) et Symlets (sym4). Après avoir réalisé le processus de synthèse au moyen de la transformée inverse (pywt.waverec2), calculez les valeurs de PSNR et SSIM de chaque image reconstruite. Identifiez et justifiez quelle combinaison de famille wavelet et de seuil \(T\) maximise la similarité structurelle.
(15 %) Construction d’un encodeur JPEG simplifié : Implémentez le pipeline complet de compression de données simulant la norme JPEG. Le flux doit englober : la conversion spatiale \(RGB \rightarrow YC_bC_r\), le sous-échantillonnage chromatique dans la proportion 4:2:0, la segmentation de la luminance en blocs disjoints de \(8 \times 8\) pixels, l’application de la DCT-II 2D orthogonale, et la quantification linéaire basée sur la matrice normalisée de luminance mise à l’échelle par des facteurs de qualité souhaités. Réalisez le décodage inverse et comparez quantitativement les reconstructions avec les fichiers générés par la fonction cv2.imencode pour les facteurs de qualité de 20, 50 et 80.
(15 %) Analyse perceptuelle sur des contenus hétérogènes : Développez une image synthétique composée de trois régions distinctes et aux caractéristiques spectrales contrastées : une texture photographique complexe (représentant de hautes fréquences stochastiques), une zone de texte vectorisé avec des bords nets (représentant des transitions en échelon pures) et un gradient linéaire continu (représentant de basses fréquences homogènes). Soumettez cette image mixte aux processus de compression sous les formats JPEG, PNG et WebP. Évaluez et interprétez les résultats en corrélant la taille finale du fichier sur disque avec les métriques PSNR et SSIM obtenues, en justifiant quel format présente les meilleures performances pour des signaux de nature hétérogène et pourquoi cet avantage survient en termes de compactage d’énergie et de préservation perceptuelle.
Le fondement théorique et le développement analytique des concepts abordés dans ce chapitre s’appuient sur les ouvrages de référence suivants :
La présente liste d’exercices de programmation (EP) consolide les formulations théoriques présentées tout au long du Chapitre 5 — Transformées et Compression — au moyen d’un parcours pratique appliqué. Les exercices sont structurés à partir de matrices de dimensions réduites, permettant la validation analytique et l’inspection manuelle de chaque coefficient, tout en maintenant la cohérence méthodologique adoptée dans les chapitres précédents.
L’enchaînement des exercices reproduit rigoureusement le flux conceptuel du chapitre : on commence par l’implémentation explicite de la Transformée de Fourier Discrète (TFD) à partir de sa définition mathématique fondamentale ; on progresse vers la conception de filtres passe-bas et de masques notch dans le domaine fréquentiel ; on applique la quantification des coefficients (noyau de la compression avec perte) ; et l’on conclut par l’intégration de ces étapes dans la construction d’un pipeline de compression JPEG simplifié et dans l’analyse perceptuelle des formats d’image.
Dans tous les exercices de ce chapitre, les coordonnées du centre du spectre (origine des fréquences spatiales après application du décalage fftshift) doivent être déterminées par division entière. Pour une matrice de \(L\) lignes et \(C\) colonnes, la composante de fréquence nulle se situe à la position :
\[ (c_y, c_x) = \left( \left\lfloor \frac{L}{2} \right\rfloor, \left\lfloor \frac{C}{2} \right\rfloor \right) \]
Cette convention est rigoureusement identique à celle adoptée par la fonction np.fft.fftshift. De plus, à toutes les étapes exigeant une discrétisation ou un arrondi numérique (que ce soit dans la quantification des coefficients AC ou dans la reconstruction finale des pixels), on doit employer l’arrondi standard au plus proche entier (round half away from zero), atténuant les ambiguïtés sur les valeurs dont la fraction est exactement égale à \(0.5\).
Ce cahier permet de développer, valider, organiser et tester des solutions d’Exercices de Programmation (EPs) dans des environnements interactifs, comme Colab, avec les mêmes cas de test que Moodle, en les y copiant uniquement au moment d’enregistrer la note officielle.
Téléchargez morph.py et testsuite.py en exécutant la cellule ci-dessous :
import os, urllib.request
url = "https://raw.githubusercontent.com/fzampirolli/pdi-vc/master/morph/config.py"
if not os.path.exists("config.py"):
urllib.request.urlretrieve(url, "config.py")
import config
config.setup(testsuite=True)
from morph import mm
from testsuite import TestSuite✅ Environnement prêt. Morph : 1.1.9 | OpenCV : 5.0.0 | TestSuite : 1.1.2Pour évaluer les tests, exécutez TestSuite("EP05_01.extensão").run() dans une nouvelle cellule, en remplaçant l’extension par celle du langage utilisé (.py, .java, .c, .cpp, .js ou .r). Le système télécharge les cas de test depuis GitHub, exécute le programme et calcule automatiquement la note.
Pour tester directement du code Python, sans sauvegarder de fichier, utilisez run_code(codigo) en passant le code sous forme de chaîne de caractères dans une variable codigo :
codigo = """
from morph import mm
# ... votre code ici ...
"""
TestSuite("EP05_01").run_code(codigo)Dans un scanner de documents anciens, le capteur capte le papier froissé et la texture des fibres en même temps que le texte — un bruit haute fréquence qui « pollue » le spectre sur les bords. Le technicien de maintenance n’a pas accès à l’image originale, seulement au spectre de magnitude déjà calculé par le logiciel du scanner. Son travail est simple et chirurgical : ne conserver que le cercle central des basses fréquences (la structure globale du document) et effacer tout ce qui se trouve hors du rayon \(D_0\), éliminant la texture fine sans même avoir à toucher à l’image spatiale.
C’est le filtre passe-bas idéal (LPFI) : l’opération spectrale la plus directe du chapitre, mais aussi celle qui révèle le mieux l’anatomie d’un spectre centré.
np.fft.fftshift).| Région | Distance au centre | Effet du filtre |
|---|---|---|
| Centre (\(D \le D_0\)) | Basses fréquences | Préservées — structure globale conservée |
| Bords (\(D > D_0\)) | Hautes fréquences | Mises à zéro — texture et bruit supprimés |
| \(D_0\) petit | — | L’image reconstruite serait très floue |
| \(D_0\) grand | — | Peu de filtrage ; presque toute l’énergie est préservée |
Entrée :
Sortie :
| Entrée | Sortie | Observation |
|---|---|---|
| 3 3 1 10 20 30 40 50 60 70 80 90 |
0 20 0 40 50 60 0 80 0 |
Centre \((1,1)\). Les coins ont \(D=\sqrt{2}\approx1.41 > 1\), donc ils sont mis à zéro ; les voisins orthogonaux ont \(D=1 \le 1\) et sont conservés. |
| 1 3 0 5 9 7 |
0 9 0 | \(L=1, C=3\) : centre en \((0,1)\). Seule la position centrale elle-même (\(D=0\)) survit à \(D_0=0\). |
%%writefile EP05_01.py
# Code PythonOverwriting EP05_01.pyTestSuite("EP05_01.py").run()✔️ EP05_01.cases existe déjà dans casos/
📋 5 cas chargé(s) depuis casos/EP05_01.cases
🔍 Test de Python : EP05_01.py
⚠️ EP05_01.py : fichier vide (moins de 3 lignes). Tests ignorés.
Une caméra d’inspection industrielle capture des images de circuits imprimés, mais l’alimentation électrique de la ligne de production introduit une interférence électrique périodique — un motif de stries quasi imperceptible à l’œil nu, mais qui apparaît dans le spectre de Fourier comme des paires de pics brillants symétriquement positionnés autour du centre. L’équipe de vision par ordinateur ne peut pas recapturer l’image : elle doit localiser et effacer chirurgicalement ces paires de pics dans le spectre, tout en préservant le reste de l’information utile de l’image.
C’est le rôle du filtre coupe-bande notch : contrairement au passe-bas (qui affecte une région continue), il cible des points spécifiques et leurs symétriques, laissant le reste du spectre intact.
| Concept | Rôle dans le filtre notch |
|---|---|
| Pic en \((\Delta v, \Delta u)\) | Fréquence de l’interférence périodique détectée visuellement dans le spectre |
| Point symétrique \((-\Delta v,-\Delta u)\) | Toute DFT d’un signal réel est hermitienne : les pics apparaissent toujours en paires symétriques par rapport au centre |
| Rayon \(r\) | Contrôle la « largeur » de la réjection — un \(r\) grand élimine davantage d’énergie autour du pic, mais aussi davantage d’information utile |
Entrée :
Sortie :
| Entrée | Sortie | Observation |
|---|---|---|
| 5 5 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 1 1 1 0 |
1 2 3 4 5 6 0 8 9 10 11 12 13 14 15 16 17 18 0 20 21 22 23 24 25 |
Centre \((c_y, c_x) = (2, 2)\). Pic fourni \((\Delta v, \Delta u) = (1, 1)\) génère le point \((3, 3)\) (valeur 19) et son symétrique \((1, 1)\) (valeur 7), tous deux mis à zéro avec \(r=0\) (seuls les points exacts). |
%%writefile EP05_02.py
# Code PythonOverwriting EP05_02.pyTestSuite("EP05_02.py").run()✔️ EP05_02.cases existe déjà dans casos/
📋 5 cas chargé(s) depuis casos/EP05_02.cases
🔍 Test de Python : EP05_02.py
⚠️ EP05_02.py : fichier vide (moins de 3 lignes). Tests ignorés.
Une application de galerie de photos doit réduire la taille de milliers d’images avant de les téléverser vers le cloud, sans tout recoder de zéro. L’ingénieur responsable dispose déjà des coefficients DCT de chaque bloc \(4\times4\) calculés (l’étape coûteuse en calcul est déjà faite) — il ne reste plus qu’à appliquer la table de quantification, l’étape qui élimine réellement de l’information et génère la compression. Les coefficients haute fréquence, moins perceptibles à l’œil humain, reçoivent de grands diviseurs et tendent à devenir zéro ; les coefficients basse fréquence, plus perceptibles, reçoivent de petits diviseurs et survivent presque intacts.
Vous allez implémenter exactement cette étape : quantifier et déquantifier (diviser, arrondir, multiplier en retour) — le cœur de la compression lossy du JPEG.
.5 ne se produisent jamais dans les cas de test).| Coefficient | Fréquence | Valeur typique de \(Q\) | Effet de la quantification |
|---|---|---|---|
| \(C(0,0)\) | DC (moyenne du bloc) | Petite | Survit presque toujours — domine l’énergie |
| \(C(u,v)\) faible \(u+v\) | Basse fréquence | Petite/moyenne | Partiellement préservé |
| \(C(u,v)\) élevé \(u+v\) | Haute fréquence | Grande | Devient souvent zéro — source de la compression |
Entrée :
Sortie :
| Entrée | Sortie | Observation |
|---|---|---|
| 4 50 10 -5 0 8 -3 2 1 0 1 0 0 2 0 0 -1 2 5 7 8 4 7 8 11 6 8 11 12 9 11 12 14 |
50 10 -7 0 8 0 0 0 0 0 0 0 0 0 0 0 |
\(C(0,0)=50/2=25 \to 25\times2=50\) (préservé). \(C(0,2)=-5/7\approx-0.71\to-1\to-1\times7=-7\). Quant à \(C(1,1)=-3/7\approx-0.43\to0\) : mis à zéro par la quantification — la majeure partie du bloc devient zéro, illustrant la compaction de l’énergie dans le coin supérieur gauche. |
%%writefile EP05_03.py
# Code PythonOverwriting EP05_03.pyTestSuite("EP05_03.py").run()✔️ EP05_03.cases existe déjà dans casos/
📋 5 cas chargé(s) depuis casos/EP05_03.cases
🔍 Test de Python : EP05_03.py
⚠️ EP05_03.py : fichier vide (moins de 3 lignes). Tests ignorés.
Un laboratoire de recherche en astronomie computationnelle a reçu, d’une mission ancienne, un petit capteur expérimental dont les données brutes ne peuvent pas être traitées par les bibliothèques modernes de FFT — l’environnement de validation est isolé et ne permet que des opérations arithmétiques de base. L’équipe doit réimplémenter la Transformée de Fourier Discrète 2D à partir de la définition mathématique elle-même, cellule par cellule, pour ensuite comparer bit à bit avec np.fft.fft2 dans un autre environnement.
C’est l’exercice le plus conceptuel de la liste : il n’y a pas de raccourcis. Vous allez implémenter la double sommation de la Équation 6.1 directement, en mettant en évidence pourquoi la FFT existe — et le coût computationnel qu’elle évite.
fftshift — la composante DC reste en \((0,0)\)).fftshift : la sortie conserve la convention brute de la TFD, avec la composante DC en \(F(0,0)\) (coin supérieur gauche)..5.| Élément | Signification |
|---|---|
| \(F(0,0)\) | Composante DC — somme de tous les pixels, \(F(0,0) = \sum f(x,y)\) |
| Partie réelle \(\text{Re}(F)\) | Projection du signal sur les cosinus |
| Partie imaginaire \(\text{Im}(F)\) | Projection du signal sur les sinus |
| Complexité de cette implémentation | \(\mathcal{O}((MN)^2)\) — c’est pourquoi la FFT, avec \(\mathcal{O}(MN\log(MN))\), est indispensable pour les images réelles |
Entrée :
Sortie :
| Entrée | Sortie | Remarque |
|---|---|---|
| 2 2 1 2 3 4 |
10 2 4 0 |
\(F(0,0)=1+2+3+4=10\) (DC = somme totale). \(F(0,1)=(1-2)+(3-4)=-2 \to |F|=2\). \(F(1,0)=(1+2)-(3+4)=-4\to|F|=4\). \(F(1,1)=(1-2)-(3-4)=0\). |
%%writefile EP05_04.py
# Code PythonOverwriting EP05_04.pyTestSuite("EP05_04.py").run()✔️ EP05_04.cases existe déjà dans casos/
📋 5 cas chargé(s) depuis casos/EP05_04.cases
🔍 Test de Python : EP05_04.py
⚠️ EP05_04.py : fichier vide (moins de 3 lignes). Tests ignorés.
Vous avez été chargé de créer, à partir de zéro, un codec JPEG didactique dans un environnement embarqué, sans aucune bibliothèque d’image disponible — uniquement des opérations mathématiques de base. Le client veut comprendre exactement où la qualité est perdue et où elle est récupérée, bloc par bloc. C’est le défi final du chapitre : intégrer tout ce qui a été étudié — la DCT-II orthonormale, la quantification perceptuelle et la reconstruction via IDCT — dans un seul pipeline de bout en bout, traitant un bloc \(N \times N\) du début à la fin, exactement comme le fait le standard JPEG en interne, \(8\times8\) pixels à la fois.
.5.| Étape | Analogue dans le standard JPEG réel | Où la qualité est perdue |
|---|---|---|
| Centrage | Identique — la DCT suppose un signal centré sur zéro | Aucune perte |
| DCT-II | Étapes 3–4 du pipeline (Table 6.7) | Aucune perte (transformation exacte et réversible) |
| Quantification | Étape 5 — division par \(Q(u,v)\) | Principale source de perte — les coefficients de haute fréquence deviennent zéro |
| IDCT | Reconstruction finale | Reconstruit exactement les coefficients quantifiés, pas les originaux |
Entrée :
Sortie :
| Entrée | Sortie | Observation |
|---|---|---|
| 4 120 130 125 128 115 140 135 122 118 150 160 130 110 120 145 138 4 6 8 10 6 8 10 12 8 10 12 16 10 12 16 20 |
118 126 119 131 114 143 140 119 117 149 159 130 107 121 146 139 |
Après DCT, quantification agressive des hautes fréquences (grandes valeurs de \(Q\) en bas à droite) et reconstruction via IDCT, le bloc reste proche de l’original, mais pas identique — la différence est le coût de la compression lossy. |
Si le résultat ne correspond pas, vérifiez dans cet ordre : (1) les coefficients DCT bruts (avant quantification) — ils doivent reconstruire l’original exactement via IDCT si vous sautez les étapes 6–7 ; (2) la table \(\alpha(u)\) — erreur courante : appliquer \(\sqrt{2/N}\) aussi pour \(u=0\) ; (3) l’arrondi de la quantification, qui doit se produire avant de multiplier à nouveau par \(Q\).
%%writefile EP05_05.py
# Code PythonOverwriting EP05_05.pyTestSuite("EP05_05.py").run()✔️ EP05_05.cases existe déjà dans casos/
📋 5 cas chargé(s) depuis casos/EP05_05.cases
🔍 Test de Python : EP05_05.py
⚠️ EP05_05.py : fichier vide (moins de 3 lignes). Tests ignorés.
